MODE D'EMPLOI H-7575 Uline

MODÈLE	Capacité	Hauteur max. de fourche	Hauteur min. de fourche	Longueur de fourche	Largeur globale de fourche	Diamètre de roue de fourche (acier)	Diamètre de roue directrice (acier)	POIDS NET
H-7575	998 kg(2 200 lb)	10,8 cm (4,25 po)	3,5 cm (1,38 po)	122 cm(48 po)	68,6 cm(27 po)	3,2 cm(1,25 po)	15,2 cm (6 po)	79,4 kg(175 lb)

FONCTIONNEMENT

AVERTISSEMENT! Avant l'utilisation, l'utilisateur doit lire et comprendre les instructions ci-incluses ainsi que celles se trouvant sur le transpalette.

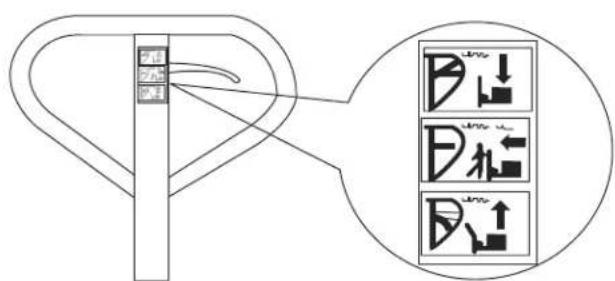

La poignée du transpalette comporte un levier de commande réglable en trois positions. (Voir Figure 1)

Figure 1

• DOWN (ABAISSER)= pour abaisser les fourches
• NEUTRAL (NEUTRE) = pour déplacer la charge

• UP (SOULEVER)= pour soulever les fourches

• Si les fourches se soulèvent lorsque vous pompez en position NEUTRAL, tournez la vis de réglage dans le sens horaire jusqu'à ce que le pompage de la poignée ne soulève plus les fourches et que la position NEUTRAL fonctionne correctement.

• Si les fourches s'abaissent lorsque vous pompez en position NEUTRAL, tournez la vis de réglage dans le sens antihoraire jusqu'à ce les fourches cessent de s'abaisser.
• Si les fourches ne s'abaissent pas quand le levier de commande est en position DOWN, tournez la vis de réglage dans le sens horaire jusqu'à ce que le soulèvement du levier de commande abaisse les fourches. Puis vérifiez ensuite la position NEUTRAL conformément aux étapes 1 et 2.
• Si les fourches ne se soulèvent pas lorsque vous pompez en position UP, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches se soulèvent avec le levier en position UP. Puis vérifiez ensuite la position NEUTRAL et DOWN conformément aux étapes 1, 2 et 3.

REMARQUE : En visualisant le transpalette du côté poignée, la vis de réglage se situe du côté droit de la pompe au-dessus de la roue droite. Le transpalette s'abaissera plus ou moins rapidement selon la profondeur de réglage de la vis.

ENTRETIEN

COMMENT PURGER L'AIR DE LA POMPE

De l'air peut pénétrer dans la pompe au fil du temps ou lors du remplacement des joints. Pour purger l'air, levez le levier de commande en position DOWN et pompez la poignée de bas en haut à plusieurs reprises.

INSPECTION ET ENTRETIEN QUOTIDIENS

Une inspection quotidienne du transpalette peut en limiter l'usure. Portez une attention particulière aux roues, aux essieux, aux fourches, à la poignée et au levier de commande.

LUBRIFICATION

Utilisez de l'huile à moteur ou de la graisse pour lubrifier toutes les pièces mobiles.

SÉCURITÉ

AVERTISSEMENT! Avant l'utilisation et pour un fonctionnement sans risque, veuillez lire toutes les consignes d'avertissements et les instructions ci-incluses ainsi que celles se trouvant sur le transpalette.

1. Ne faites fonctionner le transpalette que si vous êtes familier avec son utilisation et que vous avez été formé et autorisé à le faire.
2. N'utilisez pas le transpalette sur une surface en pente.

3. Aucune partie du corps ne doit entrer en contact du mécanisme de levage, ou se retrouver sous les fourches ou sous la charge. Ne transportez pas de passagers.

4. Les utilisateurs doivent porter des gants et des chaussures de protection.

5. Ne manutentionnez jamais des charges instables ou mal empilées.

6. Ne surchargez pas le transpalette.

7. Positionnez toujours la charge au centre plutôt qu'à l'extrémité des fourches. (Voir Figure 2)

8. La capacité du transpalette est établie en fonction d'une charge uniformément distribuée et dont le centre se situe à mi-chemin de la longueur des fourches. (Voir Figure 2)

9. Assurez-vous que la longueur des fourches correspond à la longueur de la charge palettisée. (Voir Figure 2)
10. Lorsque le transpalette n'est pas utilisé, abaissez les fourches au plus bas.

Figure 2

B

PROBLÈME CAUSES RECOMMANDATIONS
Les fourches ne se soulèvent pas à la hauteur maximale.	L'huile hydraulique est en quantité insuffisante. Ajoutez de l'huile.
Les fourches ne se soulèvent pas. L'huile hydraulique est en quantité insuffisante.L'huile contient des impuretés.La vis de réglage n'est pas en position appropriée.Il y a de l'air dans l'huile hydraulique.	Ajoutez de l'huile.Vidangez l'huile.Ajustez la vis de réglage.(Voir Fonctionnement)Purgez l'air. (Voir Entretien)
Les fourches ne descendent pas. La tige ou le cylindre ont été déformés suite au transport d'une charge fortement déséquilibrée.Une pièce a été brisée ou déformée suite au transport d'une charge fortement déséquilibrée.La vis de réglage n'est pas en position appropriée.	Remplacez la tige ou le cylindre.Réparez ou remplacez le composant.Ajustez la vis de réglage.(Voir Fonctionnement)
Fuites Joints usés ou endommagés.	Des pièces sont fissurées ou endommagées.	Remplacez par des joints neufs.Vérifiez et remplacez par des pièces neuves.
Les fourches descendent sans y être commandées.	Des impuretés contenues dans l'huile empêchent la fermeture du clapet.Il y a de l'air dans l'huile hydraulique.Joints usés ou endommagés.La vis de réglage n'est pas en position appropriée.	Vidangez l'huile.Purgez l'air. (Voir Entretien)Remplacez par des joints neufs.Ajustez la vis de réglage.(Voir Fonctionnement)

REMARQUE : Effectuez les réparations sur le transpalette seulement si vous avez été formé et autorisé à le faire.
