Caractéristiques techniques	Capacité maximale : 100 kg, Précision : 0,01 kg, Dimensions de la plateforme : 30 x 30 cm
Utilisation	Idéale pour les environnements industriels et commerciaux, pesée de marchandises et d'échantillons.
Maintenance et réparation	Vérification régulière de l'étalonnage recommandée, nettoyage avec un chiffon doux, éviter les chocs.
Sécurité	Utiliser sur une surface plane, ne pas dépasser la capacité maximale, éviter l'exposition à l'humidité.
Informations générales	Alimentation : secteur, garantie : 1 an, poids : 5 kg, matériau : acier inoxydable.

FOIRE AUX QUESTIONS - H-10902 Uline

Comment calibrer la balance Uline H-10902 ?

Pour calibrer la balance, placez un poids standard sur la plateforme et ajustez le réglage jusqu'à ce que l'affichage corresponde au poids appliqué.

Que faire si la balance ne s'allume pas ?

Vérifiez d'abord que la balance est correctement branchée. Si elle fonctionne avec des piles, remplacez-les par des neuves.

La balance affiche un poids erroné. Que faire ?

Assurez-vous que la balance est sur une surface plane et stable. Si le problème persiste, essayez de la recalibrer.

Comment changer les unités de mesure sur la balance ?

Appuyez sur le bouton 'Unités' pour basculer entre les différentes unités de mesure disponibles.

La balance ne réagit pas lorsque je pose un objet dessus. Pourquoi ?

Vérifiez que la balance est allumée et calibrée. Assurez-vous également que le plateau de pesée est propre et exempt de débris.

Puis-je utiliser la balance Uline H-10902 pour peser des objets lourds ?

Oui, la balance Uline H-10902 est conçue pour peser des objets lourds, mais assurez-vous de ne pas dépasser la capacité maximale spécifiée par le fabricant.

Comment nettoyer la balance correctement ?

Utilisez un chiffon doux et humide pour essuyer la surface de la balance. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager l'appareil.

La balance émet un bip constant. Que signifie cela ?

Un bip constant peut indiquer que la balance est hors de sa capacité de pesée ou qu'elle nécessite une calibration.

Où puis-je trouver le manuel d'utilisation de la balance ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web d'Uline dans la section des produits.

MODE D'EMPLOI H-10902 Uline

Choisissez un emplacement ou votre nouvelle balance de plancher sera autant que possible protégée des do mmages pouvant etre causés par un chariot élevateur ou d'autres apparéils de manutention. Les éléments de pesée de la cellule de charge de la balance peuvent etre endo mmages par des chocs lateraux, des chutes d'objets et des charges qui dépassent la capacité nominale de l'instrument.

L'emplacement doit etre :

• De niveau avec marge d'erreur de 6,4 mm (1/4 po).
  Exempt de vibrations.
• Sec pour les balances de plancher standards non lavées à grande eau.
• Libre de débris.
• À l'écart des voies de circulation de vehicules, sauf si la balance est installée dans une fosse et présente une capacité nominale excédant le poids des vehicules charges qui pourrait passer dessus ou entraient en contact avec elle.

Le cable reliant la balance de plancher à l'indicateur de poids doit être passé à l'intérieur d'un conduit le protégeant des do mmages possibles. Il s'agit de la meilleure façon de protéger le cable d'interface.

DEBALLAGE

1. Inspectez l'emballage afin de repérer toute trace de do mmage. Si vous observez des signes visibles de do mmage, informez-en i mmédiatement votre transporter.
2. Retirez votre nouvelle balance de plancher de la palette d'expédition.
3. Deballez l'indicateur numérique. L'indicateur numérique et le cordon d'alimentation se trouve dans la boite de jonction sur le (:oté de la balance. (Voir Figure 2)

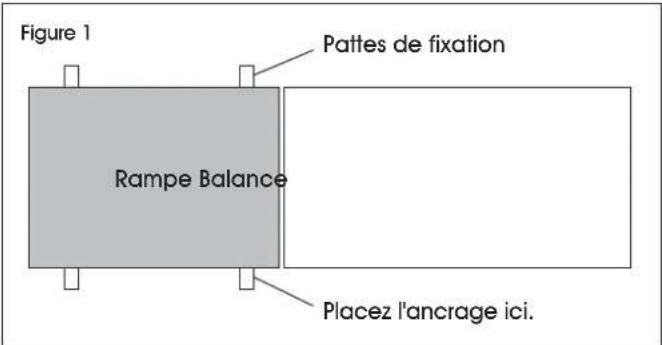

INSTALLATION DE LA RAMPE (FACULTATIF)

1. Déposez votre nouvelle balance de plancher à l'emplacement souhaité.
2. Placez la rampe du cote souhaite de la balance. Il doit y avoir un espace de 3 à 6 mm (1/8 à 1/4 po) entre la balance et la rampe. (Voir Figure 1)
3. Pourmaintenir la rampe en place,perceze le sol avecdesancragesde 1 / 2× 3 po(non inclus)atraverslespattesdefixationdela rampe.

REMARQUE: La balance et la ramppe ne doit pas se toucher. Un contact empêcherais la balance de peser avec précision.

1. Deverrouille les écrous des quatre pieds.
2. À l'aide d'un levier, soulevez la base de la balance de ses pieds.
3. Effectuez les réglages en vissant les pieds dans le sens antithoraire. Les quatre pieds doivent reposer fermement sur le sol.
4. Ne vissez pas les pieds dans le sens antithoraire plus de dix Tours.
5. Serrez les écrous freinés sur les pieds.
6. Vérifiez votre travail.

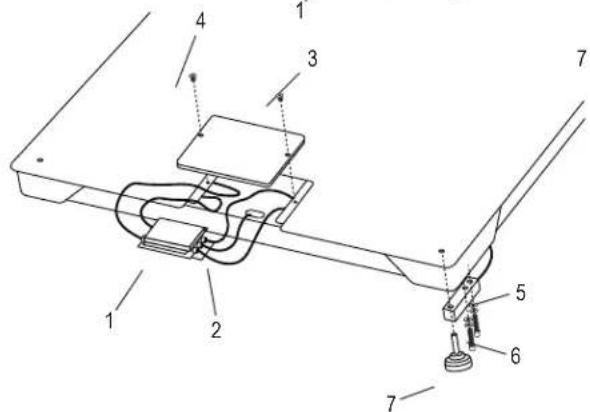

SCHEMA DES PIECES

#	DESCRIPTION	QTÉ	RéF. ULINE	RéF. DU FABRICANT
1	Accès supérieur/boîte à quatre cellules en acier doux et carte	1	H-754-53081	53081
2	Accès supérieur/câble de l'appareil LP-7510 Quick D	1	H-754-7510CB	65088
3	Accès supérieur au cable/plaque en acier doux et vis, 2 500 à 10 000 lb	1	H-756-2936	2936
4	Accès supérieur/plaque en acier doux et vis, 20 000 lb	1	--------	293601
5	Accès supérieur/base de cellule de charge à outil en acier, 2 500 lb et 5 000 lb	4	H-5259	2995
5	Accès supérieur/base de cellule de charge à outil en acier, 10 000 lb	4	H-5260	2997
5	Accès supérieur/base de cellule de charge à outil en acier, 20 000 lb	4	--------	29970
6	Accès supérieur/boulons et rondelles de la cellule de charge, 2 500 à 10 000 lb	8	--------	29350
6	Accès supérieur/boulons et rondelles de la cellule de charge, 20 000 lb	8	--------	293501
7	Accès supérieur/base du pied de cellule de charge, 2 500 à 10 000 lb	4	H-754-5043	5043
7	Accès supérieur/base du pied de cellule de charge, 20 000 lb	4	H-8031-5034Q	5034

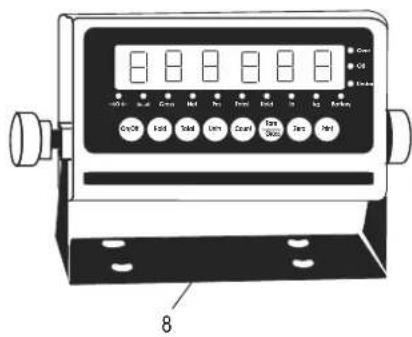

8	Ensemble de l'indicateur d'affichage LP-7510A	1	H-754-LP7510	6508
9	Adaptateur c.a.	1	H-754-LEDADA	65081

ASSEMBLAGE

INSTRUCTIONS POUR L'INSTALLATION

REMARQUE: Voitre balance de plancher a eté livree avec les quatre pieds de nivellement filetes reglés en fonction d'un plancher plat et uniforme. Ces pieds de nivellement sont verrouillés en place au moyen d'écrous freinés. Voir page 13 pour les instructions de réglage de la hauteur et du niveau.

1. Branchez le connecteur du cable de l'appareil dans l'indicateur de poids numérique. Ce cable se trouve dans le compartment de la boîte de jonction de la balance.

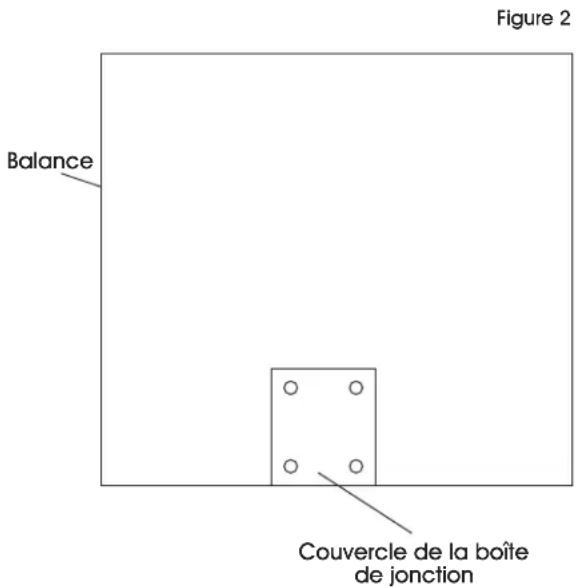

2. Pour acceder au cable avec connecteur de l'appareil, retirez les vis du couvercle du compartment, puis retirez le couvercle. (Voir Figure 2)

1. Faites sortir le cable par l'ouverture située à l'arrière de ce compartment et faites-le passer d'en dessous de la balance jusqu'à l'indicateur de poids numérique.
2. Branchez le connecteur du cable de l'appareil dans l'indicateur de poids numérique.
3. Branchez le cordon d'alimentation de 110 V de l'indicateur de poids numérique dans une prise de courant de 110 V.
4. Appuyez sur le bouton d'alimentation situé à l'avant de l'indicateur. Une fois branchée, la balance se met automatiquement en marche. Voitre balance est maintainant préte à être utilisée.

EMPLACEMENT DES NUMÉROS DE MODELE ET DE SÉRIE

L'étiquette d'identification du modele se trouve sur le cote du cadre, a coté de la plaque d'accès à la boîte de jôction. Elle comprend le numéro de modele et le numéro de série dont vous avez besoin si vous avez des questions ou désirez co mmander des pieces.

ETALONNAGE

Cette balance a ete etalonnnee en usine. NE TENTEZ PAS D'ETALONNER CETTE BALANCE.

AVERTISSEMENT! Briser, enlever ou modifier le plomb de sécurité qui verrouille l'interrupteur d'étalonnage sur l'indicateur de poids numérique annulera toutes les garanties. L'étalonnage est effectué par des agencies dûment certifiées à cette fin seulement.

Veuillez co mmunique avec votre organisme de service local de verification des poids et mesures pour plus de renseignements sur l'etalonnage.

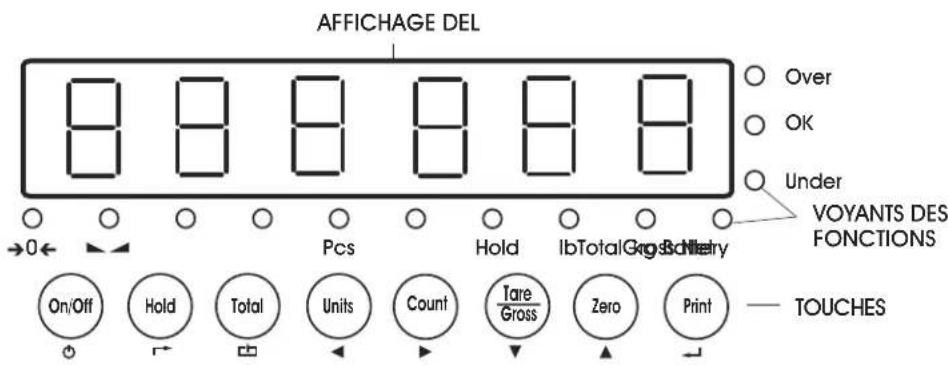

INDICATEUR D'AFFICHAGE ET TOUCHES DE FONCTION

Il s'agit d'un indicateur d'affichage à DEL (diodes electroluminescentes). Les DEL sont utilisées à l'intérieur, où plus de luminosité est nécessaire. Les tableaux ci-dessous résument les fonctions des DEL et des touches.

FONCTIONS DEL

ACL INSTRUCTION
→0←	Le poids est de zéro
↓	La donnée de pesée est stable
Gross	Poids brut
Net	Poids net
Pcs	Voir l'état de comptage
Total	Passer en mode d'accumulation
Hold	Conserver les données
lb	lb
kg	kg
Battery	flash rouge = faible rouge = en charge vert = plein
Over	Surcharge
Ok	Ok
Under	Sous-charge

FONCTIONS DES TOUCHES

TOUCHE	NOM DE LA TOUCHE	FONCTION DE LA TOUCHE
ON/OFF	Power On/Off	Appuyez pendant deux secondes pourmettre en marche/arrêt.
Hold	Hold Weight	4 fonctions - Ces réglages peuvent être modifiés dans les paramètres. Consultez les instructions dans la section Fonctionnement. ➔ Basculer
Total	Accumulation	Fonctionne avec la touche PRINT pour replir la fonction d'accumulation et en vérifier le résultat. ➔ Sauvegarder
Units	Lb/Kg Convert	Basculer entre lb et kg. ➕ Gauche
Count	Counting	Opération de comptage. ➔ Droite
Tare/Gross	Tare/Gross Weight†	Appuyez une fois pour tarer. Appuyez une seconde fois pour obtenir le poids brut. ➔ Bas
Zero	Zero	Remet le poids à zéro dans la plage de tolérance. ➕ Haut
Print	Print	Utilisable en combinaison avec les touches ZERO, TARE, ON/OFF pour exéçuter les fonctions. ➔ Entrer

FONCTIONNEMENT

1. Appuyez sur la touche On/Off (marche/arrêt) pendant deux secondes pour allumer ou eteindre la balance.
2. Lorsque vous allumez la balance, l'indicateur affiche 000000-999999 avant de passer en mode de pesée.
3. Assurez-vous que l'écran DEL/ACL et les voyants d'etat fonctionnement correctement.

MISEÀZERO

MISEÀ ZERO INITIALE

Lorsque la balance est allumée, si le poids se situe dans la tolérance zéro initiale, zéro est affchéé.

MISEÀ ZERO MANUELLE

1. Attendez que la balance se stabilise.
2. Appuyez sur la touche ZERO. L'écran affichera un poids de zéro.

FONCTIONS DE CONSERVATION

Quatre fonctions de conservation sont disponibles.

CONSERVATION DE LA VALEUR MAXIMALE

Saisie du poids le plus élevé.

1. Appuyez sur la touche HOLD puis ajoutez les poids sur la balance.
2. Le poids le plus élevé s'affiche à l'écran jusqu'à ce qu'un poids encore plus élevé soit place sur la balance.

Saisie du poids actuel sans changement ni variation.

1. Lors du pesage, appuyez sur HOLD. Le poids actuel reste affché jusqu'au prochain appui de la touche HOLD.

CONSERVATION AUTOMATIQUE

Si le poids actuel est stable et supérieur à 20 d (20 x division), le poids actuel s'affiche durant 3 secondes puis revient au pesage standard.
1. Il n'est pas nécessaire d'appuyer sur HOLD. La conservation automatique s'enclenche automatiquement lorsque la balance est stabilisée.

CONSERVATION DE MOYENNE

Fonction utilisée pour le pesage d'animaux. L'indicateur affiche le poids moyen pendant 3 secondes.

1. Placez les animaux sur la balance tour à tour et appuyez sur HOLD.
2. L'écran affiche « LOC » pendant 3 secondes. Ensuite, le poids moyen est affché.
3. Appuyez à nouveau sur HOLD pour quitter la fonction de conservation.

TARE/POIDS BRUT

1. Appuyez sur la touche TARE/POIDS BRUT.
2. L'écran affichera le poids net. Les fémoins des fonctions Net et Tare s'allumeront.
3. Appuyez sur la touche TARE/POIDS BRUT. Mettez le poids à zéro.
4. L'écran affichera le poids brut.

ACCUMULATION

1. Mettez le poids à zéro. Mettez la charge jusqu'à ce que la balance se stabilise.
2. Appuyez sur la touche TOTAL pour passer en mode accumulation.
3. Le fémoin de fonction TOTAL s'allumera. L'écran affichera n 001, puis le poids de la charge.
4. Retirez la charge. Mettez le poids à zéro. Mettez la seconde charge jusqu'à ce que la balance se stabilise.
5. Appuyez sur la touche TOTAL. L'écran affichera n 002, puis le poids de la seconde charge.
6. Répétez jusqu'à un maximum de 999 fois.

VERIFIEZ L'ACCUMULATION

1. Appuyez sur la touche PRINT et maintenez-la enfoncée. Appuyez sur la touche TOTAL.
2. L'écran affichera n^** , puis le poids total.

REMARQUE: Il y a 8 chiffres au total. L'écran affiche d'abord les 4 premiers chiffres, puis les 4 derniers. Par exemple, lorsque les quatre premiers chiffres affichés sont « 0012 » et que les quatre derniers sont « 34,56», le poids est de « 1234,56 »

SORTIR DU MODE ACCUMULATION

1. Lorsque l'indicateur montre les 4 derniers chiffres, appuyez sur la touche TOTAL et maintenez-la enforcée. L'indicateur affichera ci r n.
2. Appuyez sur la touche PRINT pour quitter le mode accumulation. Si vous souhaitez effacer les poids total, appuyez sur la touche ZERO ou TARE. L'indicateur affichera c/rr.
3. Appuyez sur la touche PRINT pour effacer le poids total et quitter le mode accumulation.

IMPRIMER

1. Si le poids est stable, connectez la balance à l'imprimante.
2. Appuyez sur la touche PRINT.

REMARQUE: En mode Tare, imprimer avec la tare. Si la balance affiche un poids négatif, l'impression n'est pas autorisée.

FONCTIONNEMENT SUITE

COMPTAGE

Utilisez ce mode pour compter des pieces de même poids.

1. En mode de pesage, retirez tous les poids de la plateforme.
2. Appuyez sur la touche COUNT pour acceder au mode de comptage. L'écran affichera PCS 0.
3. Appuyez sur la touche ZERO pour changer la quantité d'échantillons - 5, 10, 20, 50, 100, 200 ou 500 unités.

4. Placez la quantité d'échantillons de l'article à compter sur la plateforme de la balance, puis appuyez sur la touche PRINT. L'écran affichera la quantité d'échantillons.

5. Placez les articles restants sur la plateforme. L'écran affichera la quantité totale.

6. Appuyez sur la touche COUNT pour returner au mode de pesage.
7. Pour peser différents poids en mode de pesage, placez l'article sur la balance et appuyez sur la touche COUNT. L'indicateur affichera
8. Appuyez sur la touche COUNT et maintenez-la enfoncée. Appuyez sur la touche ON/OFF. L'indicateur affichera PCS 0.
9. Appuyez sur la touche ZERO et saisissez la quantité d'échantillons.
10. Appuyez sur la touche PRINT pour valider. Repetez les étapes 2 et 3.

DEPANNAGE

CODES DE FONCTION TARE POSSIBLES

ERREUR MOTIF SOLUTION
UUUUUUUU Surcharge.	Mauvaise connexion à la cellule de charge.	Réduisez la charge.
		Vérifiez la connexion de la cellule de charge.
	Problème de qualité de la cellule de charge.	Inspectez la cellule de charge. Vérifiez l'entrée et la sortie.
nnnnnnn Erreur d'étonnage.	Mauvaise connexion.	Vérifiez si la balance est de niveau.
		Vérifiez la connexion de la cellule de charge.
	Problème de qualité de la cellule de charge.	Inspectez la cellule de charge. Vérifiez l'entrée et la sortie.

ENTRETIEN

• Protégez l'indicateur d'affichage de la lumière solaire directe.
  Assurez-vous que la connexion entre l'indicateur et la cellule de charge est bonne.

• Gardez l'indicateur éloigné des champs électriques et magnétiques puissants.

• Eteignez l'indicateur pendant les orages.

• Eteignez l'indicateur avant de brancher et de débrancher.
