MODE D'EMPLOI H-3762 Uline

MODÈLE	H-3763	H-3762
Capacité	1 995,8 kg (4 400 lbs.)
Hauteur max. de la fourche	19,1 cm (7,5 po)
Hauteur min. de la fourche	7,6 cm (3,0 po)
Longueur de la fourche	1,22 m (48 po)
Largeur totale de la fourche	68,6 cm (27 po)	53,3 cm (21 po)
Diam. des roues de la fourche	7,6 cm (3 po), polyuréthane
Diam. de la roue directrice	17,8 cm (7 po), polyuréthane
Poids net	85,3 kg (188 lbs.)	80,7 kg (178 lbs.)

FONCTIONNEMENT

AVERTISSEMENT! L'opérateur doit lire et comprendre les instructions qui figurent ici et sur le transpalette avant l'utilisation.

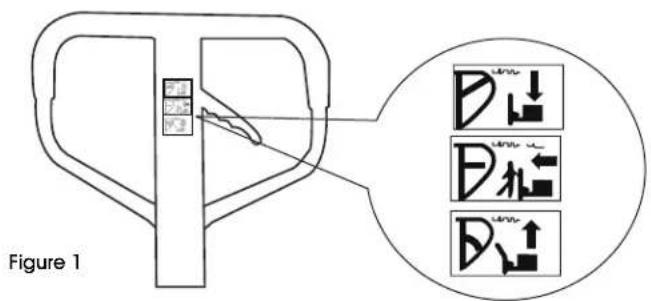

La poignée du transpalette est munie d'un levier de commande réglable à trois positions. (Voir Figure 1)

Figure 1

• LOWER (abaisser) = pour abaisser la fourche
• NEUTRAL (neutre) = pour déplacer la charge
• RAISE (soulever) = pour soulever la fourche

• Si la fourche se soulève lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens horaire jusqu'à ce que le pompage de la poignée ne soulève pas la fourche et que la position NEUTRAL fonctionne correctement.

• Si la fourche s'abaisse lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que la fourche cesse de s'abaisser.

• Si la fourche ne s'abaisse pas quand le levier de commande est à la position LOWER, tournez la vis de réglage dans le sens horaire jusqu'à ce que le soulèvement du levier de commande abaisse la fourche. Vérifiez ensuite la position NEUTRAL en suivant les étapes 1 et 2.
• Si la fourche ne se soulève pas lorsque vous pompez à la position RAISE, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que la fourche se soulève avec le levier à la position RAISE. Ensuite, vérifiez les positions NEUTRAL et LOWER en suivant les étapes 1, 2 et 3.

REMARQUE : En visualisant le transpalette du côté poignée, la vis de réglage se situe du côté droit de la pompe, au-dessus de la roue droite. Le transpalette s'abaissera plus ou moins rapidement selon la profondeur de la vis de réglage.

REMARQUE : Lorsque la charge est supérieure à 149,7 kg (330 lbs.), le système hydraulique passe automatiquement en mode de fonctionnement normal.

ENTRETIEN

COMMENT PURGER L'AIR DE LA POMPE

De l'air peut pénétrer dans la pompe au fil du temps ou lors du remplacement des joints d'huile. Pour purger l'air, soulevez le lower levier de commande à la position LOWER, puis déplacez le levier de haut en bas à plusieurs reprises.

VÉRIFICATION ET ENTRETIEN QUOTIDIENS

La vérification quotidienne du transpalette peut en limiter l'usure. Portez une attention spéciale aux roues, aux essieux, à la poignée, à la fourche et au levier de commande.

LUBRIFICATION

Utilisez de l'huile à moteur ou de la graisse pour lubrifier toutes les pièces mobiles.

SÉCURITÉ

Pour une utilisation sécuritaire du transpalette, veuillez lire tous les avertissements et consignes qui figurent ici et sur le transpalette avant l'utilisation.

1. N'utilisez pas le transpalette si vous n'êtes pas familiarisé et n'avez pas été formé ni autorisé à le faire.
2. N'utilisez pas le transpalette sur une surface en pente.
3. Ne positionnez jamais une partie de votre corps dans le mécanisme de levage ou sous la fourche ou la charge. Ne transportez pas de passagers.

4. Nous conseillons aux opérateurs de porter des gants et des chaussures de sécurité. Ne manutentionnez jamais de charges instables ou mal empilées.

5. Ne surchargez pas le transpalette.

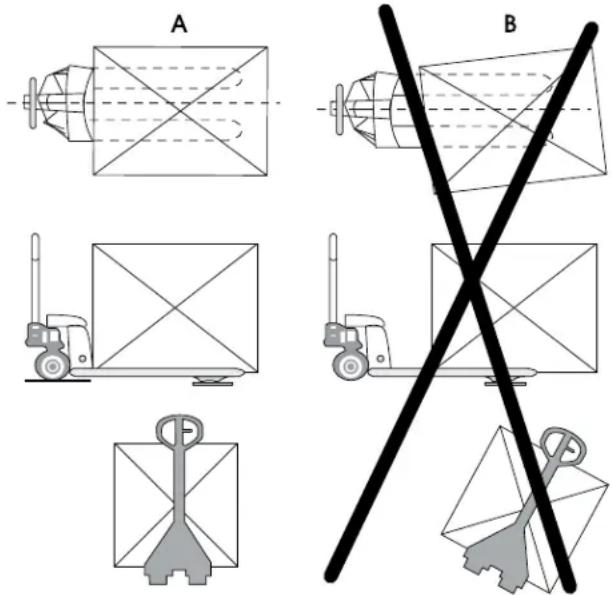

6. Positionnez toujours la charge au centre plutôt qu'à l'extrémité de la fourche. (Voir Figure 2)
7. La capacité du transpalette est établie en fonction d'une charge uniformément distribuée, dont le centre est positionné à mi-chemin de la longueur de la fourche.
8. Assurez-vous que la longueur de la fourche corresponde à la longueur de la palette transportée.
9. Lorsque vous n'utilisez pas le transpalette, abaissez la fourche au niveau le plus bas.

Figure 2

DÉPANNAGE

PROBLÈME DE FONCTIONNEMENT	CAUSES RECOMMANDATIONS
Les fourches ne se soulèvent pas. La vis de réglage n'est pas à la position appropriée.Il y a de l'air dans l'huile hydraulique.		Réglez la vis de réglage.(Voir Fonctionnement)Purgez l'air. (Voir Entretien)
Les fourches ne descendent pas. La tige et le cylindre sont déformés suite au transport d'une charge très déséquilibrée.Une pièce a été brisée ou déformée par le transport d'une charge déséquilibrée.La vis de réglage n'est pas à la position appropriée.		Remplacez la tige ou le cylindre.Réparez ou remplacez le composant.Réglez la vis de réglage.(Voir Fonctionnement)
Fuites. Joints d'huile usés ou endommagés.Certaines pièces sont fissurées ou usées.		Remplacez les joints d'huile par des neufs.Remplacer pompe.
Les fourches descendent sans y être commandées.	Il y a de l'air dans l'huile hydraulique.Composants d'huile usés ou endommagés.La vis de réglage n'est pas à la position appropriée.	Purgez l'air. (Voir Entretien)Remplacer composants.Réglez la vis de réglage.(Voir Fonctionnement)

REMARQUE : Ne tentez pas de réparer le transpalette à moins d'être formé ou autorisé à le faire.
