MODE D'EMPLOI H-7574 Uline

Pour le français, consulter les pages 7-9.

MODÈLE	Capacité	Hauteur max. de fourche	Hauteur min. de fourche	Longueur de fourche	Largeur globale de fourche	Diamètre de roue de fourche (acier)	Diamètre de roue directrice (acier)	POIDS NET
H-7574	2 495 kg(5 500 lb)	19 cm (7,5 po)	7,6 cm (3 po)	122 cm(48 po)	68,6 cm(27 po)	7,6 cm (3 po)	17,8 cm (7 po)	76 kg(168 lb)

FONCTIONNEMENT

AVERTISSEMENT! Avant l'utilisation, l'utilisateur doit lire et comprendre les instructions ci-incluses ainsi que celles se trouvant sur le transpalette.

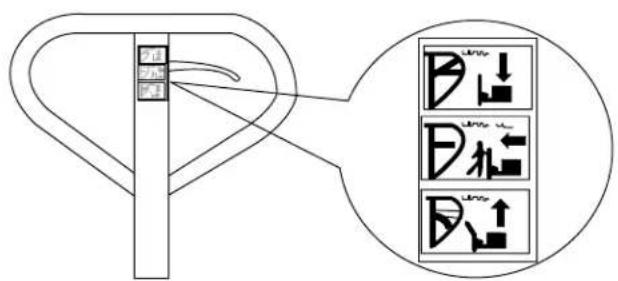

La poignée du transpalette comporte un levier de commande réglable en trois positions. (Voir Figure 1)

Figure 1

• DOWN (ABAISSER) = pour abaisser les fourches
• NEUTRAL (NEUTRE) = pour déplacer la charge
• UP (SOULEVER) = pour soulever les fourches

Si les fourches se soulèvent lorsque vous pompez en position NEUTRAL, tournez la vis de réglage dans le sens horaire jusqu'à ce que le pompage de la poignée ne soulève plus les fourches et que la position NEUTRAL fonctionne correctement.

1. Si les fourches s'abaissent lorsque vous pompez en position NEUTRAL, tournez la vis de réglage dans le sens antihoraire jusqu'à ce les fourches cessent de s'abaisser.
2. Si les fourches ne s'abaissent pas quand le levier de commande est en position DOWN, tournez la vis de réglage dans le sens horaire jusqu'à ce que le soulèvement du levier de commande abaisse les fourches. Puis vérifiez ensuite la position NEUTRAL conformément aux étapes 1 et 2.
3. Si les fourches ne se soulèvent pas lorsque vous pompez en position UP, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches se soulèvent avec le levier en position UP. Puis vérifiez ensuite la position NEUTRAL et DOWN conformément aux étapes 1, 2 et 3.

REMARQUE : En visualisant le transpalette du côté poignée, la vis de réglage se situe du côté droit de la pompe au-dessus de la roue droite. Le transpalette s'abaissera plus ou moins rapidement selon la profondeur de réglage de la vis.

ENTRETIEN

COMMENT PURGER L'AIR DE LA POMPE

De l'air peut pénétrer dans la pompe au fil du temps ou lors du remplacement des joints. Pour purger l'air, levez le levier de commande en position DOWN et pompez la poignée de bas en haut à plusieurs reprises.

INSPECTION ET ENTRETIEN QUOTIDIENS

Une inspection quotidienne du transpalette peut en limiter l'usure. Portez une attention particulière aux roues, aux essieux, aux fourches, à la poignée et au levier de commande.

LUBRIFICATION

Utilisez de l'huile à moteur ou de la graisse pour lubrifier toutes les pièces mobiles.

SÉCURITÉ

AVERTISSEMENT! Avant l'utilisation et pour un fonctionnement sans risque, veuillez lire toutes les consignes d'avertissements et les instructions ci-incluses ainsi que celles se trouvant sur le transpalette.

1. Ne faites fonctionner le transpalette que si vous êtes familier avec son utilisation et que vous avez été formé et autorisé à le faire.
2. N'utilisez pas le transpalette sur une surface en pente.

3. Aucune partie du corps ne doit entrer en contact du mécanisme de levage ou se retrouver sous les fourches ou sous la charge. Ne transportez pas de passagers. Figure 2

4. Les utilisateurs doivent porter des gants et des chaussures de protection.

5. Ne manutentionnez jamais des charges instables ou mal empilées.

6. Ne surchargez pas le transpalette.

7. Positionnez toujours la charge au centre plutôt qu'à l'extrémité des fourches. (Voir Figure 2)

8. La capacité du transpalette est établie en fonction d'une charge uniformément distribuée et dont le centre se situe à mi-chemin de la longueur des fourches. (Voir Figure 2)

9. Assurez-vous que la longueur des fourches correspond à la longueur de la charge palettisée. (Voir Figure 2)
10. Lorsque le transpalette n'est pas utilisé, abaissez les fourches au plus bas niveau.

Figure 2

PROBLÈME DE FONCTIONNEMENT	CAUSES RECOMMANDATIONS
Les fourches ne se soulèvent pas. La vis de réglage n'est pas à la position appropriée.Il y a de l'air dans l'huile hydraulique.		Réglez la vis de réglage.(Voir Fonctionnement)Purgez l'air. (Voir Entretien)
Les fourches ne descendent pas. La tige et le cylindre sont déformés suite au transport d'une charge très déséquilibrée.Une pièce a été brisée ou déformée par le transport d'une charge déséquilibrée.La vis de réglage n'est pas à la position appropriée.		Remplacez la tige ou le cylindre.Réparez ou remplacez le composant.Réglez la vis de réglage.(Voir Fonctionnement)
Fuites. Joints d'huile usés ou endommagés.Certaines pièces sont fissurées ou usées.		Remplacez les joints d'huile par des neufs.Remplacer pompe.
Les fourches descendent sans y être commandées.	Il y a de l'air dans l'huile hydraulique.Composants d'huile usés ou endommagés.La vis de réglage n'est pas à la position appropriée.	Purgez l'air. (Voir Entretien)Remplacer composants.Réglez la vis de réglage.(Voir Fonctionnement)

REMARQUE : Ne tentez pas de réparer le transpalette à moins d'être formé ou autorisé à le faire.
