H-2900 - Chariot élévateur à fourches Uline - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chariot élévateur à fourches Uline H-2900, capacité de levage de 2000 kg, hauteur de levage maximale de 3000 mm, longueur des fourches de 1200 mm.
Utilisation	Idéal pour le transport et la manutention de palettes et de charges lourdes dans les entrepôts et les zones de stockage.
Maintenance et réparation	Vérification régulière des niveaux d'huile, entretien des roues et des fourches, inspection des systèmes de sécurité.
Sécurité	Équipé de freins de sécurité, de dispositifs de protection contre les surcharges et d'un système de stabilisation.
Informations générales	Poids total de l'appareil : 500 kg, dimensions globales : 1500 mm x 800 mm x 2000 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - H-2900 Uline

Comment assembler le chariot élévateur à fourches Uline H-2900 ?

Pour assembler le chariot élévateur Uline H-2900, suivez le manuel d'instructions inclus. Assurez-vous de disposer de tous les outils nécessaires et de respecter les étapes d'assemblage dans l'ordre.

Que faire si le chariot élévateur ne se déplace pas ?

Vérifiez que les roues ne sont pas bloquées et que le levier de direction est correctement positionné. Assurez-vous également que le chariot est chargé correctement et que la batterie est chargée si applicable.

Comment entretenir le chariot élévateur Uline H-2900 ?

Pour l'entretien, nettoyez régulièrement les roues et les fourches, vérifiez le niveau d'huile et serrez les boulons. Consultez le manuel d'entretien pour des recommandations spécifiques.

Quels sont les poids maximums que le chariot élévateur peut soulever ?

Le chariot élévateur Uline H-2900 a une capacité de levage maximale de 1500 kg. Ne dépassez pas cette limite pour éviter des dommages et garantir la sécurité.

Comment régler la hauteur des fourches ?

Pour régler la hauteur des fourches, utilisez le levier de réglage situé sur le chariot. Assurez-vous de sécuriser les fourches à la hauteur désirée avant d'utiliser le chariot.

Où trouver des pièces de rechange pour le Uline H-2900 ?

Les pièces de rechange peuvent être commandées directement auprès d'Uline ou via des fournisseurs agréés. Consultez le site web d'Uline pour plus d'informations.

Que faire si le chariot élévateur fait des bruits étranges ?

Des bruits étranges peuvent indiquer un problème mécanique. Vérifiez les roulements et les roues pour des signes d'usure. Si le problème persiste, contactez un professionnel pour une inspection.

Le chariot élévateur Uline H-2900 est-il adapté pour une utilisation en extérieur ?

Oui, le chariot élévateur Uline H-2900 peut être utilisé en extérieur, mais il est recommandé de ne pas l'exposer à des conditions météorologiques extrêmes pour préserver sa longévité.

MODE D'EMPLOI H-2900 Uline

AVERTISSEMENT! L'opérateur doit lire et comprendre les instructions qui figurent ici et sur le transpalette avant l'utilisation.

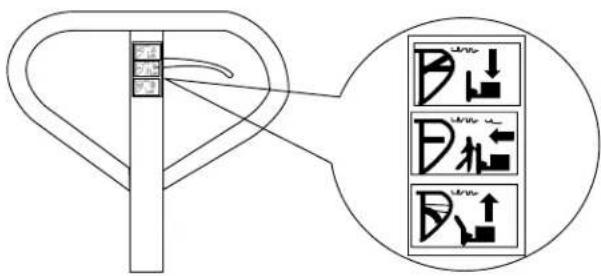

La poignée du transpalette comporte un levier de commande réglable à trois positions. (Voir figure 1)

Figure 1

• LOWER (ABAISSER) = pour abaisser les fourches
• NEUTRAL (NEUTRE) = pour déplacer la charge

• RAISE (SOULEVER) = pour soulever les fourches

• Si les fourches se soulèvent lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens horaire jusqu'à ce que le pompage de la poignée ne soulève pas les fourches et que la position NEUTRAL fonctionne correctement.

• Si les fourches s'abaissent lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches cessent de s'abaisser.
• Si les fourches ne s'abaissent pas quand le levier de commande est à la position LOWER, tournez la vis de réglage dans le sens horaire jusqu'à ce que le soulèvement du levier de commande abaisse les fourches. Puis vérifiez la position NEUTRAL conformément aux étapes 1 et 2.
• Si les fourches ne se soulèvent pas lorsque vous pompez à la position RAISE, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches se soulèvent avec le levier à la position RAISE. Ensuite, vérifiez les positions NEUTRAL et LOWER en suivant les étapes 1, 2 et 3.

REMARQUE : En visualisant le transpalette du côté poignée, la vis de réglage se situe du côté droit de la pompe, au-dessus de la roue droite. Le transpalette s'abaissera plus ou moins rapidement selon la profondeur de la vis de réglage.

ENTRETIEN

COMMENT PURGER L'AIR DE LA POMPE

De l'air peut pénétrer dans la pompe au fil du temps ou lors du remplacement des joints d'huile. Pour purger l'air, soulevez le levier de commande à la position LOWER, puis pompez le levier de haut en bas à plusieurs reprises.

VÉRIFICATION ET ENTRETIEN QUOTIDIENS

La vérification quotidienne du transpalette peut en limiter l'usure. Portez une attention spéciale aux roues, aux essieux, à la poignée, aux fourches et aux leviers de commande.

LUBRIFICATION

Utilisez de l'huile à moteur ou de la graisse pour lubrifier toutes les pièces mobiles.

SÉCURITÉ

Pour une utilisation sécuritaire, veuillez lire tous les avertissements et consignes qui figurent ici et sur le transpalette avant l'utilisation.

1. N'utilisez pas le transpalette si vous n'avez pas une bonne connaissance de ce dernier et n'avez pas été formé ni autorisé à le faire.
2. N'utilisez pas le transpalette sur une surface en pente.
3. Ne positionnez jamais une partie de votre corps dans le mécanisme de levage ou sous les fourches ou la charge. Ne transportez pas de passagers.
4. L'opérateur doit porter des gants et des chaussures de sécurité.

5. Ne manutentionnez jamais de charges instables ou mal empilées.

6. Ne surchargez pas le transpalette.

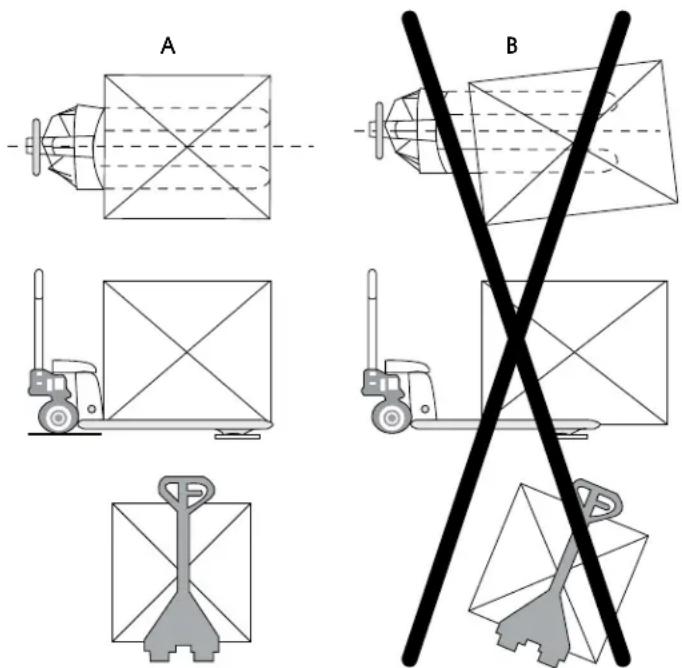

7. Positionnez toujours la charge au centre plutôt qu'à l'extrémité des fourches. (Voir Figure 2)
8. La capacité du transpalette est établie en fonction d'une charge uniformément distribuée, dont le centre est positionné à mi-chemin de la longueur des fourches. (Voir Figure 2)
9. Assurez-vous que la longueur des fourches corresponde à la longueur de la palette transportée. (Voir Figure 2)
10. Lorsque vous n'utilisez pas le transpalette, abaissez les fourches au plus bas niveau.

Figure 2

DÉPANNAGE

PROBLÈME CAUSES RECOMMANDATIONS
La fourche ne se soulève pas. Le	clapet de refoulement est déréglé.Il y a de l'air dans l'huile hydraulique.	Réglez la vis de réglage.(Voir Fonctionnement)Purgez l'air. (Voir Entretien)
La fourche ne descend pas. La tige et le cylindre sont déformés à la suite du transport d'une charge très déséquilibrée.Une pièce a été brisée ou déformée à la suite du transport d'une charge déséquilibrée.La vis de réglage n'est pas à la position appropriée.		Remplacez la tige ou le cylindre.Réparez ou remplacez le composant.Réglez la vis de réglage.(Voir Fonctionnement)
Fuites. Joints d'huile usés ou endommagés.Certaines pièces peuvent être fissurées ou usées.		Remplacez les joints d'huile par des neufs.Remplacer pompe.
La fourche descend sans y être commandée.	Il y a de l'air dans l'huile.Les composants sont usés ou endommagésLe clapet de refoulement est déréglé.	Purgez l'air. (Voir Entretien)Remplacer composants.Réglez la vis de réglage.(Voir Fonctionnement)

REMARQUE : Ne tentez pas de réparer le transpalette à ciseau robuste à moins d'être formé et autorisé à le faire.
