Caractéristiques techniques	Chariot élévateur à fourches Uline H-7504, capacité de levage de 1500 kg, hauteur de levée maximale de 3,2 mètres, longueur des fourches de 1,2 mètre.
Utilisation	Conçu pour le levage et le transport de palettes et de charges lourdes dans des environnements d'entrepôt et de stockage.
Maintenance et réparation	Vérification régulière des niveaux d'huile, entretien des roues et des fourches, inspection des systèmes de levage et de sécurité.
Sécurité	Équipé de freins de sécurité, d'un système de stabilisation, et d'instructions de sécurité claires pour l'opérateur.
Informations générales	Poids total de l'appareil : 300 kg, dimensions compactes pour un rangement facile, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - H-7504 Uline

Comment assembler le chariot élévateur à fourches Uline H-7504 ?

Veuillez suivre le manuel d'assemblage inclus dans l'emballage. Assurez-vous de respecter les instructions étape par étape et de vérifier que toutes les pièces sont présentes.

Quelles sont les capacités de charge du chariot élévateur à fourches Uline H-7504 ?

Le chariot élévateur à fourches Uline H-7504 a une capacité de charge maximale de 500 kg.

Comment entretenir le chariot élévateur à fourches Uline H-7504 ?

Un entretien régulier est recommandé. Vérifiez les niveaux d'huile, assurez-vous que les roues sont en bon état et nettoyez les fourches après chaque utilisation.

Quels types de surfaces sont recommandés pour utiliser le chariot élévateur à fourches Uline H-7504 ?

Il est recommandé d'utiliser le chariot sur des surfaces planes et dures. Évitez les surfaces inégales ou glissantes qui pourraient compromettre la sécurité.

Que faire si le chariot élévateur à fourches Uline H-7504 ne se déplace pas ?

Vérifiez que les roues ne sont pas obstruées et que le système de freinage n'est pas engagé. Si le problème persiste, consultez le manuel de dépannage.

Où puis-je trouver des pièces de rechange pour le chariot élévateur à fourches Uline H-7504 ?

Les pièces de rechange peuvent être commandées directement via le site Web de Uline ou auprès de revendeurs agréés.

Quelle est la garantie du chariot élévateur à fourches Uline H-7504 ?

Le chariot élévateur à fourches Uline H-7504 est couvert par une garantie limitée de 1 an contre les défauts de fabrication.

Comment régler la hauteur des fourches du chariot élévateur à fourches Uline H-7504 ?

La hauteur des fourches peut être ajustée à l'aide du mécanisme de verrouillage situé sur le châssis. Reportez-vous au manuel pour des instructions détaillées.

Est-ce que le chariot élévateur à fourches Uline H-7504 peut être utilisé à l'extérieur ?

Oui, il peut être utilisé à l'extérieur, mais il est préférable de l'utiliser par temps sec et sur des surfaces stables.

Comment signaler un problème avec le chariot élévateur à fourches Uline H-7504 ?

Pour signaler un problème, contactez le service client de Uline avec votre numéro de modèle et une description du problème rencontré.

MODE D'EMPLOI H-7504 Uline

AVERTISSEMENT! L'opérateur doit lire et comprendre les instructions qui figurent ici et sur le transpalette avant l'utilisation.

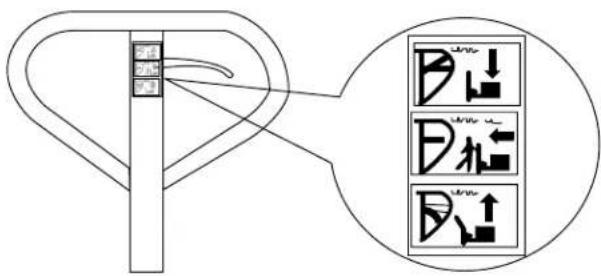

La poignée du transpalette comporte un levier de commande réglable à trois positions. (Voir figure 1)

Figure 1

• LOWER (ABAISSER) = pour abaisser les fourches
• NEUTRAL (NEUTRE) = pour déplacer la charge

• RAISE (SOULEVER) = pour soulever les fourches

• Si les fourches se soulèvent lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens horaire jusqu'à ce que le pompage de la poignée ne soulève pas les fourches et que la position NEUTRAL fonctionne correctement.

• Si les fourches s'abaissent lorsque vous pompez à la position NEUTRAL, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches cessent de s'abaisser.
• Si les fourches ne s'abaissent pas quand le levier de commande est à la position LOWER, tournez la vis de réglage dans le sens horaire jusqu'à ce que le soulèvement du levier de commande abaisse les fourches. Puis vérifiez la position NEUTRAL conformément aux étapes 1 et 2.
• Si les fourches ne se soulèvent pas lorsque vous pompez à la position RAISE, tournez la vis de réglage dans le sens antihoraire jusqu'à ce que les fourches se soulèvent avec le levier à la position RAISE. Ensuite, vérifiez les positions NEUTRAL et LOWER en suivant les étapes 1, 2 et 3.

REMARQUE : En visualisant le transpalette du côté poignée, la vis de réglage se situe du côté droit de la pompe, au-dessus de la roue droite. Le transpalette s'abaissera plus ou moins rapidement selon la profondeur de la vis de réglage.

ENTRETIEN

COMMENT PURGER L'AIR DE LA POMPE

De l'air peut pénétrer dans la pompe au fil du temps ou lors du remplacement des joints d'huile. Pour purger l'air, soulevez le levier de commande à la position LOWER, puis pompez le levier de haut en bas à plusieurs reprises.

VÉRIFICATION ET ENTRETIEN QUOTIDIENS

La vérification quotidienne du transpalette peut en limiter l'usure. Portez une attention spéciale aux roues, aux essieux, à la poignée, aux fourches et aux leviers de commande.

LUBRIFICATION

Utilisez de l'huile à moteur ou de la graisse pour lubrifier toutes les pièces mobiles.

SÉCURITÉ

Pour une utilisation sécuritaire, veuillez lire tous les avertissements et consignes qui figurent ici et sur le transpalette avant l'utilisation.

1. N'utilisez pas le transpalette si vous n'avez pas une bonne connaissance de ce dernier et n'avez pas été formé ni autorisé à le faire.
2. N'utilisez pas le transpalette sur une surface en pente.
3. Ne positionnez jamais une partie de votre corps dans le mécanisme de levage ou sous les fourches ou la charge. Ne transportez pas de passagers.
4. L'opérateur doit porter des gants et des chaussures de sécurité.

5. Ne manutentionnez jamais de charges instables ou mal empilées.

6. Ne surchargez pas le transpalette.

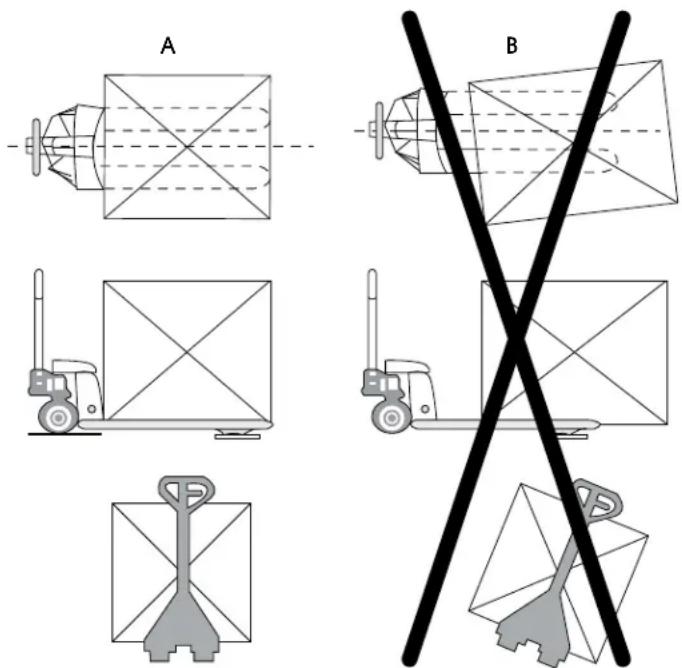

7. Positionnez toujours la charge au centre plutôt qu'à l'extrémité des fourches. (Voir Figure 2)
8. La capacité du transpalette est établie en fonction d'une charge uniformément distribuée, dont le centre est positionné à mi-chemin de la longueur des fourches. (Voir Figure 2)
9. Assurez-vous que la longueur des fourches corresponde à la longueur de la palette transportée. (Voir Figure 2)
10. Lorsque vous n'utilisez pas le transpalette, abaissez les fourches au plus bas niveau.

Figure 2

DÉPANNAGE

PROBLÈME CAUSES RECOMMANDATIONS
La fourche ne se soulève pas. Le	clapet de refoulement est déréglé.Il y a de l'air dans l'huile hydraulique.	Réglez la vis de réglage.(Voir Fonctionnement)Purgez l'air. (Voir Entretien)
La fourche ne descend pas. La tige et le cylindre sont déformés à la suite du transport d'une charge très déséquilibrée.Une pièce a été brisée ou déformée à la suite du transport d'une charge déséquilibrée.La vis de réglage n'est pas à la position appropriée.		Remplacez la tige ou le cylindre.Réparez ou remplacez le composant.Réglez la vis de réglage.(Voir Fonctionnement)
Fuites. Joints d'huile usés ou endommagés.Certaines pièces peuvent être fissurées ou usées.		Remplacez les joints d'huile par des neufs.Remplacer pompe.
La fourche descend sans y être commandée.	Il y a de l'air dans l'huile.Les composants sont usés ou endommagésLe clapet de refoulement est déréglé.	Purgez l'air. (Voir Entretien)Remplacer composants.Réglez la vis de réglage.(Voir Fonctionnement)

REMARQUE : Ne tentez pas de réparer le transpalette à ciseau robuste à moins d'être formé et autorisé à le faire.
