MODE D'EMPLOI Kraga K-32382 KOHLER
- Enregistrez votre numéro de modèle pour référence future.
- DANGER : Risque de choc électrique. Pour éviter tout choc électrique, le disjoncteur ou la boîte à fusibles doit être mis hors tension avant de commencer la procédure d'installation.
- DANGER : Risque de choc électrique. Pour éviter tout choc électrique, le boîtier de prise secteur doit être correctement mis à la terre.
- Information importante. Inspectez le produit pour tout dommage. Ce produit est destiné à une utilisation en intérieur uniquement. Observez tous les codes locaux.
OUTILS ET MATÉRIELS NÉCESSAIRES

Tournevis Phillips
et à tête plate

Coupe-fil/détacheur

Testeur de courant
électrique

Ruban isolant

Pince à joint coulissant

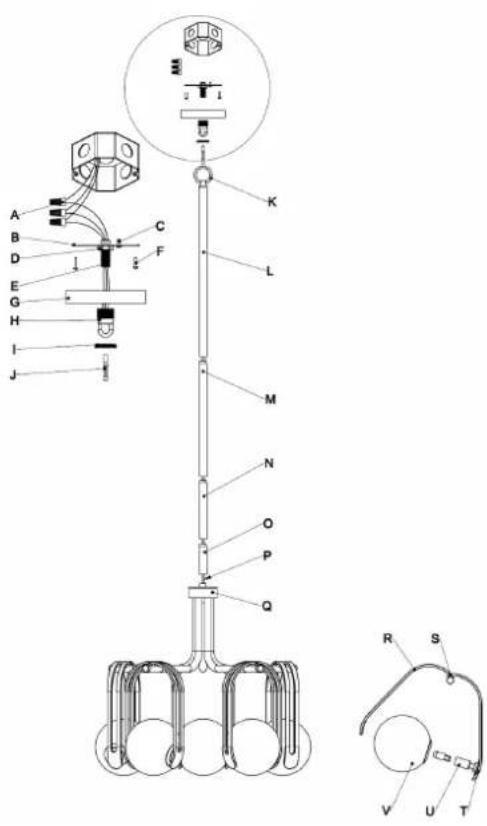

INSTALLATION DU LUMINAIRE
- Retirez le luminaire et le(s) sac(s) de pièces du carton. Placez-les sur un chiffon propre et doux pour protéger le fini. Confirmez que toutes les pièces sont incluses.
- Déterminez la hauteur à laquelle vous souhaitez que le luminaire se trouve en combinant et en faisant correspondre les tiges de descente (L, M, N, et O).
- Faites passer le fil et le fil de mise à la terre (P) dans les tiges de descente souhaitées (L, M, N, et O) et faites une boucle (K). Serrez ensuite les tiges souhaitées et fixez-les à la structure de base (Q).
- Ajustez la hauteur de l'embout (F) en saillie à la position désirée, puis serrez les écrou (D). Fixez le coupleur (H) sur le raccord (E).
- Faites passer le fil et le fil de mise à la terre (P) à travers le crochet (J), l'anneau d'accouplement (I), la verrière (G), le coupleur (H) et le raccord (E). Serrez ensuite le coupleur (H) sur le raccord (E). Installez le crochet (J) sur la boucle (K) et le coupleur (H).
- Coupez l'excédent de cordon à au moins 13 po au-dessus du couvercle (F). Dénudez le fil métallique jusqu'à 5/8 po à l'extrémité, puis le torsader.
- Soulevez l'appareil, fixez la barre de montage (B) sur la boîte de sortie avec les vis (F). Assurez-vous que la vis de mise à la terre (C) est fixée comme indiqué.
- NOTICE : Assurez-vous que les fils ne sont pas exposés afin d'éviter tout court-circuit. Fixez le fil de terre vert ou nu du luminaire au fil de cuivre vert ou nu du boîtier de prise avec un écrou de fil (A) ou fixez-le à la vis de terre (C) de la plaque de montage.
- NOTICE : Assurez-vous que les fils ne sont pas exposés afin d'éviter tout court-circuit. Fixer le fil blanc du luminaire au fil blanc du boîtier de prise avec un écrou de fil (A). Enroulez le connecteur de fil avec du ruban isolant afin que celui-ci obture l'extrémité de l'écrou de fil (A), voir le schéma. Voir le schéma 1.
- NOTICE : Assurez-vous que les fils ne sont pas exposés afin d'éviter tout court-circuit. Fixez le fil noir de l'appareil au fil noir du boîtier de prise avec un écrou de fil (A). Enroulez le connecteur de fil avec du ruban isolant afin que celui-ci obture l'extrémité de l'écrou de fil (A), voir le schéma. Voir le schéma 1.
- Regroupez les fils soigneusement dans la boîte de sortie. Laissez le raccord (H) dépasser par le trou de la verrière (G). Fixez l'auvent (G) au plafond en enfilant la bague de couplage (I) sur le raccord (H).
- NOTICE : Ne pas dépasser la puissance recommandée. D'une puissance nominale maximale de 60 W, type G9, il est recommandé d'utiliser une ampoule LED G9 de 15 W homologuée. (Ampoule(s) non comprise).
- Installez les ampoules sur les douilles (U).
- Desserrez les vis (S) et soulevez le bras (R). Installez ensuite l'abat-jour en verre (V) sur le bras (T). Abaissez légèrement le bras (R) sur l'abat-jour en verre (V). Serrez ensuite les vis (S).
- Répétez les étapes 12 à 14 pour chacun des abat-jour.
- Rétablissez l'alimentation du circuit au niveau du disjoncteur ou de la boîte à fusibles.


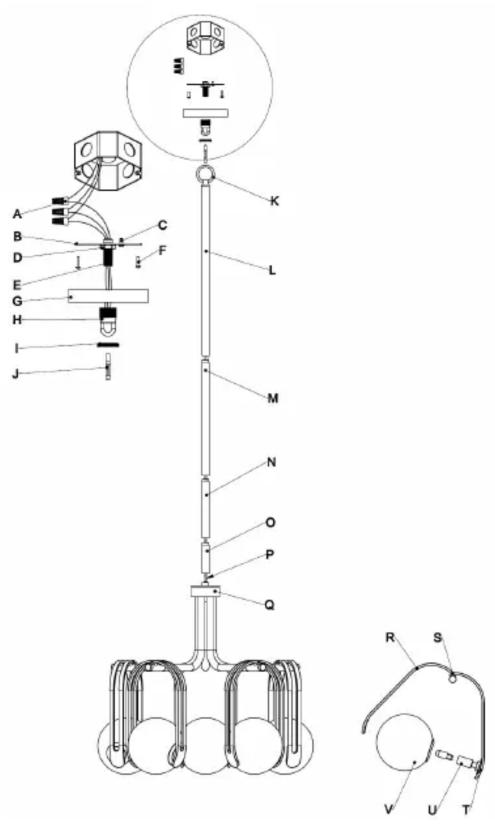

Ruban isolant Attache approuvée (Écrou de fil)Schéma 1
NETTOYAGE : Veuillez nettoyer le projecteur avec un chiffon doux et sec UNIQUEMENT. Nettoyez le verre avec un savon doux.
