Type de produit	Luminaire de plafond
Marque	KOHLER
Modèle	Devonshire K-10572
Tension d'alimentation	120 V (estimation)
Fréquence	60 Hz (estimation)
Puissance maximale par ampoule	100 W
Type d'ampoule	Type A (incandescence ou équivalent LED)
Nombre d'ampoules	Multiple (plusieurs abat-jour)
Matériau de l'abat-jour	Verre
Matériau du corps	Métal
Installation	Au plafond, sur boîte de sortie standard
Usage	Intérieur uniquement
Outils nécessaires	Tournevis Phillips et plat, coupe-fil, testeur de courant, ruban isolant
Sécurité	Mise hors tension avant installation, mise à la terre obligatoire
Câblage	Fil vert/terre, blanc neutre, noir phase
Entretien	Nettoyer avec chiffon doux et sec ; verre avec savon doux
Certifications	Conforme aux codes locaux

FOIRE AUX QUESTIONS - Devonshire K-10572 KOHLER

Comment installer le luminaire Devonshire K-10572 ?

Coupez d'abord l'alimentation au disjoncteur. Fixez la plaque de montage à la boîte de sortie, branchez les fils (terre, neutre, phase) avec des écrous de fil et du ruban isolant, puis fixez l'auvent et les abat-jour en verre. Voir les étapes détaillées dans la notice.

Quelle est la puissance maximale des ampoules ?

La puissance maximale par ampoule est de 100 W pour des ampoules de type A. Ne pas dépasser cette valeur.

Quel type d'ampoule utiliser ?

Utilisez des ampoules de type A (à incandescence ou équivalent LED) d'une puissance maximale de 100 W. Les ampoules ne sont pas fournies.

Comment nettoyer l'abat-jour en verre ?

Nettoyez l'abat-jour en verre avec un chiffon doux et un savon doux. Pour le corps du luminaire, utilisez un chiffon sec uniquement.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation au disjoncteur, l'état des ampoules et des connexions. Si le problème persiste, consultez un électricien qualifié.

Puis-je utiliser des ampoules LED ?

Oui, vous pouvez utiliser des ampoules LED équivalentes au type A tant qu'elles ne dépassent pas 100 W et sont compatibles avec le culot standard.

Le luminaire est-il adapté à l'extérieur ?

Non, ce luminaire est conçu pour une utilisation en intérieur uniquement. Ne pas installer à l'extérieur.

Faut-il un électricien pour l'installation ?

Si vous n'êtes pas à l'aise avec le câblage électrique, il est recommandé de faire appel à un électricien qualifié pour respecter les normes de sécurité.

Comment remplacer une ampoule ?

Coupez d'abord l'alimentation. Dévissez l'anneau de la prise pour retirer l'abat-jour en verre, remplacez l'ampoule, puis revissez l'anneau. Ne dépassez pas 100 W.

Que faire si les fils électriques sont trop courts ?

Utilisez des écrous de fil et du ruban isolant pour prolonger les fils en respectant les codes locaux. Assurez-vous que les connexions sont sécurisées et isolées.

MODE D'EMPLOI Devonshire K-10572 KOHLER

1. Enregistrez votre numéro de modèle pour référence future.
2. DANGER : Risque de choc électrique. Pour éviter tout choc électrique, le disjoncteur ou la boîte à fusibles doit être mis hors tension avant de commencer la procédure d'installation.
3. DANGER : Risque de choc électrique. Pour éviter tout choc électrique, le boîtier de prise secteur doit être correctement mis à la terre.
4. Information importante. Inspectez le produit pour tout dommage. Ce produit est destiné à une utilisation en intérieur uniquement. Observez tous les codes locaux.

OUTILS et matériels nécessaires

Tournevis Phillips et à tête plate

Coupe-fil/détacheur

Testeur de courant électrique

Ruban isolant

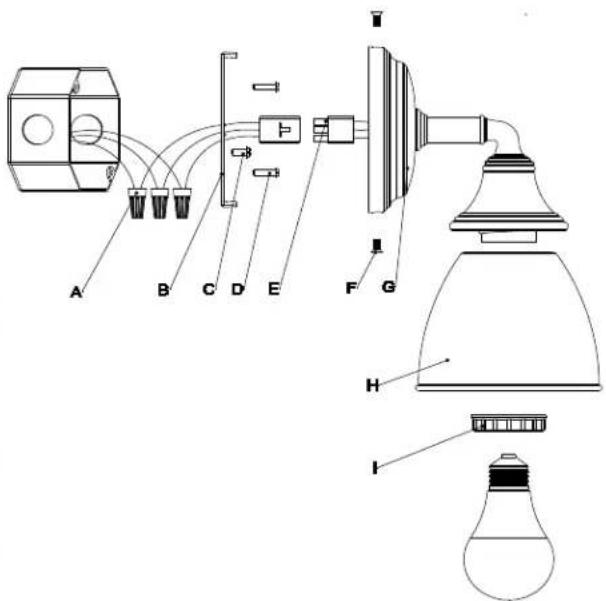

Installation du luminaire

1. Retirez le luminaire et le(s) sac(s) de pièces du carton. Placez-les sur un chiffon propre et doux pour protéger le fini. Confirmez que toutes les pièces sont incluses.
2. Desserrez les vis (F) puis retirez la plaque de montage (B) de l'auvent (G).
3. Fixez la plaque de montage (B) sur la boîte de sortie avec les vis (D). Assurez-vous que la vis de mise à la terre (C) est fixée à la plaque de montage (B).
4. z le fil de terre vert ou nu du luminaire au fil de cuivre vert ou nu du boîtier de prise avec un écrou de fil (A) ou fixez-le à la vis de terre (C) de la plaque de montage.
5. NOTICE : Assurez-vous que les fils ne sont pas exposés afin d'éviter tout court-circuit. Fixer le fil blanc du luminaire au fil blanc du boîtier de prise avec un écrou de fil (A). Enroulez le connecteur de fil avec du ruban isolant afin que celui-ci obture l'extrémité de l'écrou de fil (A), voir le schéma. Voir le schéma 1.
6. Assurez-vous que les fils ne sont pas exposés afin d'éviter tout court-circuit. Fixez le fil noir de l'appareil au fil noir
7. Insérez le connecteur à branchement rapide (E) au niveau de son extrémité opposée.
8. Regroupez les fils soigneusement dans la boîte de sortie. Fixez l'auvent (G) sur la plaque de montage (B) à l'aide des vis (F).
9. Retirez l'anneau de la prise (I) de la prise et installez ensuite l'abat-jour en verre (H) sur la prise en fixant l'anneau de la prise (I).
10. NOTICE : Ne pas dépasser la puissance recommandée. Max 100 W nominale, type A. (Ampoule(s) non comprise).
11. Installez l'ampoule sur la douille.
12. Répétez les étapes 9 à 11 jusqu'à ce que tous les abat-jour soient installés.
13. Rétablissez l'alimentation du circuit au niveau du disjoncteur ou de la boîte à fusibles.

Schéma 1

NETTOYAGE : Veuillez nettoyer le projecteur avec un chiffon doux et sec UNIQUEMENT. Nettoyez le verre avec un savon doux.
