MODE D'EMPLOI 3377 Haws
1455 Kleppe Lane ♦ Sparks, NV 89431-6467 ♦ (775) 359-4712 ♦ Télécopieur (775) 359-7424 ♦ courriel : haws@hawsco.com ♦ site Web : www.hawsco.com
No. 0002077364 (15)
Modèle 3377/3377G abreuvoir
REMARQUE POUR L'INSTALLATEUR : Veuillez laisser cette documentation au service d'entretien.
Garantie limitée
HAWS garantit que ce produit spécifique est garanti contre tout défaut de matériau ou de fabrication pendant une période d'un an à compter de la date d'expédition. La responsabilité de Haws dans le cadre de cette garantie sera dégagée par la fourniture gratuite, FOB à l'usine de Haws, de toute marchandise ou partie de marchandise qui, après inspection, semblera à la société être constituée de matériaux défectueux ou de fabrication de première classe, à condition que la réclamation soit faite par écrit à Haws dans un délai raisonnable après réception du produit. Lorsque qu'une réclamation est déposée pour défaut de matériel, la ou les pièces défectueuses devront être envoyées à la Société aux fins d'inspection. HAWS ne peut pas être tenue responsable des coût de réparation, de modification ou de remplacement, ou de tout déboursé connexe fait par le propriétaire ou ses représentants, sauf réception d'une autorisation écrite de la part de HAWS, Sparks, Nevada. HAWS n'est pas responsable de tout dommage causé par des pièces défectueuses ou des vices de fabrication, sauf en cas de remplacement tel que précisé plus haut. L'acheteur accepte que HAWS ne peut pas être tenu responsable de tout dommage de nature générale, spéciale ou immatérielle qui pourra être réclamé en lien avec le contrat de vente. HAWS garantit que l'abreuvoir qu'elle fabrique fonctionnera correctement si les instructions d'installation et d'entretien fournies sont respectées. Les dispositifs doivent aussi être utilisés aux fins précisées.
AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, N'EST AUTORISÉE, FOURNIE OU ÉMISE PAR HAWS.
EN CAS DE DIFFICULTÉS DANS L'INSTALLATION DE CE MODÈLE, VEUILLEZ TÉLÉPHONER AUX NUMÉROS SUIVANTS :
ASSISTANCE TECHNIQUE : 1 800 766-5612
SERVICE À LA CLIENTÈLE : 1 888 640-4297
OUTILS RECOMMANDÉS : Scie à métaux, pâte à joint, tournevis, niveau, clé réglable de 12 po, clé à tuyau de 10 po, clé hexagonale de 3/32 et 5/32 po, clé à douilles de 9/16 po, 1/2 po et 7/16 po ou clé ouverte.
EMPLACEMENT DU DISPOSITIF : L'abreuvoir modèle 3377/3377G est un abreuvoir accessible aux fauteuils roulants. Les mesures de hauteur illustrées répondent aux exigences ADA en vigueur. Les codes locaux, d'état ou fédéraux doivent être respectés lors de l'installation de ce dispositif. Si le dispositif doit être installé à une hauteur différente de celle illustrée, les dimensions devront être adaptées aux nouvelles mesures.
CONDUITE D'ALIMENTATION : La dimension minimale recommandée est de 1/2 po IPS avec une pression d'écoulement manométrique de 30 à 90 psi (de 2 à 6 ATM). Si les sédiments ou le contenu minéral sont problématiques, il est recommandé d'installer un préfiltre.
RACCORDS DE PLOMBERIE : L'entrée est un raccord à compression dont le diamètre extérieur est de 3/8 po (9,5 mm). Le diamètre extérieur de la sortie des eaux usées est de 1 1/4 po (318 mm). Raccord à glissement.
ENTRETIEN : Nettoyer le filtre régulièrement. Consulter le manuel des valves de série 5874 pour plus de détails.
| PROBLÈME | DÉPANNAGELISTE DE VÉRIFICATION DE LARÉPARATION |
| 1. Débit insuffisant du barboteur. | 1a. Vérifier que le robinet de sectionnement en tournevis de l’entrée est complètement ouvert.b. Vérifier que la pression manométrique du débit d’eau est d’au moins 30 psi (2 ATM).c. Nettoyer la crépine d’entrée. Consulter le manuel des valves de série 5874.d. Régler la valve pour augmenter le débit.Utiliser la vis de réglage à l’avant ou consulter le manuel des valves de série 5874.e. Nettoyer les tamis (voir l’intérieur du corps de la buse). Dévisser la buse et mettre doucement en marche l’alimentation en eau pour faire sortir les trois tamis (veiller à ne pas perdre les tamis). Retirer les débris qui bouchent les ouvertures des tamis et reposer les tamis dans le corps de la buse. Réassembler la buse. |
Remarques générales :
Avant de serrer l'écrou et la ferrule, pousser le tuyau dans le raccord jusqu'à ce qu'il appuie au fond, afin qu'il se joigne bien au joint torique.
Pour de plus amples renseignements sur les produits
Haws, consulter notre site : www.haws.com
© 2019 Haws® Corporation - Tous droits réservés
HAWS® et les autres marques de commerce utilisées dans cette documentation sont la propriété exclusive de Haws Corporation.
| LE PRÉSENT DOCUMENT EST VÉRIDIQUE ET EXACT AU MOMENT DE SA PUBLICATION. EN RAISON DE L'AMÉLIORATION CONSTANTE DES PRODUITS, LES SPÉCIFICATIONS ET LES MESURES PEUVENT ÊTRE MODIFIÉES SANS PRÉAVIS. |
Remarques :
5874PB (ARTICLE 3) COMPREND LA CARTOUCHE VRK5874 (ARTICLE 4) ET LE BOUTON-POUSSOIR À BRPBA6 (ARTICLE 5).
| ARTICLE | DESCRIPTION | NUMÉRO DE PIÈCE |
| 1 | FILTRE 6463 | 6463 |
| 2 | TÊTE AVEC INSERT D'ÉCOULEMENT LAMINAIRE (STYLE A OU STYLE B) | 5705 |
| 3 | BOUTON-POUSSOIR, À BRIDE AVEC VALVE | 5874PBF |
| 4 | TROUSSE DE RÉPARATION DE VALVE | VRK5874 |
| 5 | BOUTON-POUSSOIR, ASSY, À BRIDE, 5874 | PBA6 |
| 6 | PLAQUE DE FOND | PBM1000 |
| 7 | ROBINET DE PUISAGE (FACULTATIF) | 6250LF |
| 8 | MOTEUR, BUSE, HEX. 0,25 | 0002082253 |
* INDIQUE UNE PIÈCE FACULTATIVE
DÉTAIL A
TOURNÉ À 90 DEGRÉS DANS LA VUE
Détail des pièces
VEUILLEZ SPÉCIFIER LE NUMÉRO DE MODÈLE AU MOMENT DE COMMANDER DES PIÈCES.
1455 KLEPPE LANE
SPARKS, NEVADA 89431
1 775 359-4712 TÉLÉCOPIEUR 1 775 359-7424
COURRIEL : HAWS@HAWSCO.COM
SITE WEB : WWW.HAWSCO.COM
| AMT N° | RÉVISÉ | PARFV | MODÈLE(S)3377/3377G | NUMÉRO DE PIÈCE0002077364 | |||
| AMT : 5438 | |||||||
| DESSINÉ PARRTM | DATE1998-10-20 | JÉRIFIÉ :DP | REVISION NO.15 | ||||
| APPROUVE DATEIR 2019-12-09ÉCHELLE : 1:5TYPE DE DESSIN : DÉTAIL DES PIÈCESTAILLE : AFEUILLE 1 DE 1 | |||||||
LE PRÉSENT DOCUMENT EST VÉRIDIQUE ET EXACT AU MOMENT DE SA PUBLICATION. EN RAISON DE L'AMÉLIORATION CONSTANTE DES PRODUITS, LES SPÉCIFICATIONS ET LES MESURES PEUVENT ÊTRE MODIFIÉES SANS PRÉAVIS.


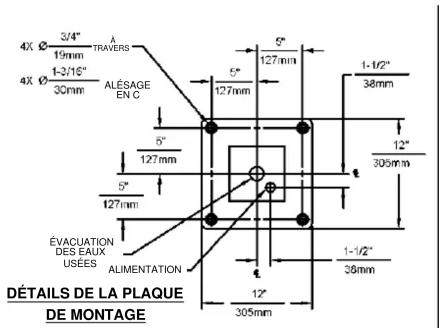

4X Ø 3/4" A TRAVERS 19mm 4X Ø 1-3/16" 30mm ALÉSAGE EN C 5° 127mm 5" 127mm 5" 127mm 5" 12" 305mm 1-1/2" 38mm 1-1/2" 305mm 12" 305mm 12" 305mm ÉVACUATION DES EAUX USÉES ALIMENTATION DÉTAILS DE LA PLAQUE DE MONTAGE
© 2019 Haws Corporation - Tous droits réservés. HAWS® et les autres marques de commerce utilisées dans cette documentation sont la propriété exclusive de Haws Corporation.
