P250058 - Ventilateur Progress Lighting - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Progress Lighting
Modèle	P250058
Diamètre des pales	44 pouces (112 cm)
Poids net	16,06 lbs (environ 7,28 kg)
Poids brut	18,48 lbs (environ 8,38 kg)
Alimentation électrique	120 V, 60 Hz
Vitesses	3 (basse, moyenne, élevée)
Consommation basse vitesse	10,64 W
Consommation haute vitesse	45,32 W
Intensité basse vitesse	0,19 A
Intensité haute vitesse	0,39 A
Débit d'air basse vitesse	1 316,25 CFM
Débit d'air haute vitesse	3 212,49 CFM
Éclairage intégré	LED 18 W avec gradation
Télécommande	Avec émetteur, pile 12 V (MN21/A23)
Fonction inversion de rotation	Oui, pour été/hiver
Garantie moteur	À vie pour l'acheteur initial
Garantie pièces et finition	1 an
Garantie module LED	5 ans (résidentiel), 3 ans (multifamilial/commercial)
Installation	Boîte de sortie supportant 35 lb minimum
Entretien	Chiffon sec ou légèrement humide, sans eau ni détergent
Sécurité	Couper l'alimentation avant intervention, ne pas utiliser de variateur à semi-conducteur
Homologation	cUL, FCC classe B

FOIRE AUX QUESTIONS - P250058 Progress Lighting

Comment installer le ventilateur de plafond P250058 ?

L'installation doit être réalisée par un électricien qualifié. Commencez par couper l'alimentation au disjoncteur. Fixez le support de suspension à une boîte de sortie homologuée pour ventilateur (supportant 35 lb minimum). Suivez les étapes de câblage selon le schéma : branchez les fils du récepteur aux fils de la maison (noir sur noir, blanc sur blanc) et la mise à la terre. Suspendez le moteur, fixez les pales et les supports, puis installez l'éclairage LED et l'abat-jour. Enfin, rétablissez l'alimentation et testez le fonctionnement.

Comment inverser le sens de rotation du ventilateur ?

Pour inverser le sens, utilisez le bouton d'inversion sur la télécommande (appuyez pendant que le ventilateur fonctionne). En été, la rotation avant crée un courant d'air rafraîchissant. En hiver, la rotation inverse pousse l'air chaud du plafond vers le bas, améliorant le chauffage.

Que faire si le ventilateur oscille ou tremble ?

Vérifiez d'abord que toutes les vis des pales et des supports sont bien serrées. Mesurez la distance entre le bout des pales et le plafond ; elle doit être égale à 1/8 po près. Si l'oscillation persiste, utilisez le kit d'équilibrage fourni en fixant un clip sur une pale et en testant. Vous pouvez aussi intervertir deux pales adjacentes pour équilibrer le poids.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord que les molettes DIP de l'émetteur et du récepteur sont réglées sur la même fréquence. Assurez-vous que la pile de l'émetteur (12V MN21/A23) est correctement installée et non usée. Vérifiez que le ventilateur est alimenté et que les branchements électriques sont corrects. Si le problème persiste, consultez la section dépannage de la notice.

Comment nettoyer le ventilateur ?

Utilisez un chiffon sec ou légèrement humide (sans eau ni détergent) pour nettoyer les pales et le boîtier. N'utilisez jamais d'eau directement sur le moteur. Pour les pales en bois, une fine couche de cire pour meubles peut protéger et embellir. Avant tout nettoyage, coupez l'alimentation électrique.

Quelles sont les précautions de sécurité importantes ?

Coupez toujours l'alimentation au disjoncteur avant toute intervention. N'utilisez pas de variateur de vitesse à semi-conducteur avec ce ventilateur. Installez-le à au moins 2,1 m (7 pi) du sol. Ne pliez pas les supports de pales et n'insérez pas d'objets dans les pales en mouvement. Confiez l'installation à un électricien qualifié.

Que faire si le ventilateur fait du bruit ?

Prévoyez une période de rodage de 24 heures : la plupart des bruits disparaissent. Vérifiez que toutes les vis du boîtier moteur et des supports sont bien serrées. Assurez-vous que les capuchons de connexion ne frottent pas entre eux. Si un variateur mural est installé, remplacez-le par un interrupteur standard. Vérifiez aussi que l'abat-jour est bien fixé.

Comment remplacer la source lumineuse LED ?

Le module LED est intégré et non remplaçable par l'utilisateur. En cas de défaillance, contactez Progress Lighting au 864 678-1000 ou retournez le ventilateur selon les conditions de garantie. Les ampoules non-LED fournies ne sont pas garanties par Progress Lighting.

Quelle est la garantie du ventilateur P250058 ?

Le moteur est garanti à vie tant que vous êtes propriétaire. Les interrupteurs, condensateurs et finitions métalliques sont garantis 1 an. Les modules LED sont garantis 5 ans en résidentiel, 3 ans en multifamilial/commercial. Les pales (bois/plastique) ne sont pas couvertes, ni la corrosion à moins de 10 miles de la mer. Conservez votre preuve d'achat.

Puis-je utiliser un variateur de vitesse mural avec ce ventilateur ?

Non, n'utilisez jamais de variateur à semi-conducteur avec ce ventilateur. Cela pourrait provoquer un incendie, un choc électrique ou endommager le moteur. Utilisez uniquement la télécommande fournie pour contrôler la vitesse et la lumière.

MODE D'EMPLOI P250058 Progress Lighting

Manuel d'installation du ventilateur de plafond

Garantie à vie limitée

Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont exempts de défauts électriques ou mécaniques tant que l'acheteur initial est propriétaire du ventilateur. Les interrupteurs à chaînette, les interrupteurs inverseurs, les condensateurs et les finis métalliques sont garantis contre les défauts de matériaux ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales de bois ou de plastique n'est pas couvert par la présente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de dix milles d'un bord de mer. Les garanties prolongées pour les produits homologués ENERGY STAR® peuvent s'appliquer.

Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progress Lighting dotés d'une source lumineuse à DEL intégrée sont garantis contre les défauts de matériaux et de fabrication causant le non fonctionnement de la source lumineuse selon les spécifications pendant (i) cinq (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences multifamiliales et pour les utilisations commerciales. Les ampoules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabricant. Les ampoules autres qu'à DEL ne sont assorties d'aucune garantie.

En fournissant la preuve d'achat, l'acheteur initial peut retourner le ventilateur défectueux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplacé. Après 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.

Main-d'œuvre et expédition exclus. La présente garantie ne couvre pas les coûts et les frais associés à la main-d'œuvre (y compris, sans s'y limiter, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.

La présente garantie ne s'applique pas en cas de perte ou de dommage découlant (i) de l'usure normale, de l'altération ou d'un usage incorrect, abusif ou négligent ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inadéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inadéquate ou une surtension, l'utilisation de pièces ou d'accessoires inadéquats, une réparation non autorisée (effectuée ou tentée) ou l'omission d'entretenir le ventilateur.

LES GARANTIES QUI PRÉCÈDENT ÉNONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CHAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR LIÉ À CES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS) ATTRIBUABLES À LA DÉFECTUOSITE DU PRODUIT, QU'ILS SOIENT LIÉS À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DU CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'UTILITÉ À UNE FIN PARTICULIERE OU D'ABSENCE DE CONTREFAÇON.

Certains États ne permettent pas de limitation à la durée implicite d'une garantie ou d'exclusion ou de limitation des dommages accessoires ou consécutifs. Par conséquent, les limitations ci-dessus pourraient ne pas s'appliquer.

Date de l'achat ____

Magasin

N° de modèle ____

N° de série ____

N° du fournisseur 109226

785247244973

785247244966

CUP □ 785247244959

PROGRESS LIGHTING™

Règles de sécurité....1.

Déballage de votre ventilateur....2.

Installation de votre ventilateur....3.

Installation de l'ensemble d'éclairage 7.

Utilisation de votre émetteur 8.

Entretien de votre ventilateur...10.

Dépannage 11.

Caractéristiques techniques...12.

Table des matières

1. Afin de réduire les risques de choc électrique, vous assurez que l'électricité a été coupée au disjoncteur ou à la boîte à fusibles avant de commencer.
2. Tout le câblage doit être conforme aux codes de l'électricité national et local. L'installation électrique doit être effectuée par un électricien agréé qualifié.
3. AVERTISSEMENT : Afin de réduire les risques de choc électrique et d'incendie, ne pas utiliser ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteur.
4. AVERTISSEMENT : Afin de réduire les risques d'incendie, de choc électrique ou de blessure, installer à une boîte de sortie indiquée « Acceptable pour support de ventilateur de 15,9 kg (35 lb) ou moins » et utiliser les vis de montage fournies avec la boîte de sortie. La plupart des boîtes de sortie couramment utilisées pour le support de luminaires ne sont pas acceptables pour le support d'un ventilateur et doivent être remplacées. Compte tenu de la complexité de l'installation de ce ventilateur, il est fortement recommandé de faire appel à un électricien agréé qualifié.

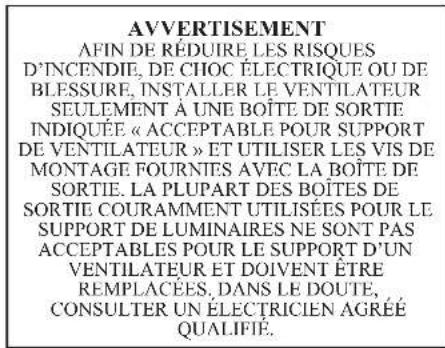

Avertissement AFIN de réduire les risques d'incendie, de CHOC électrique ou de blessure, installer à une boîte de SORTIE indiquée acceptable pour support de ventilateur.

1. La boîte de sortie et la structure de support doivent être solidement installées et en mesure de supporter de manière fiable un poids de 15,9 kg (35 lb) ou moins. N'utiliser que des boîtes de sortie homologuées-JL et portant l'indication POUR SUPPORT DE VENTILATEUR.
2. Le ventilateur doit être installé en prévoyant un dégagement minimal de 2,1 m (7 pi) entre le bord de fuite des pales et le plancher.
3. Pour utiliser la fonction d'inversion du sens de rotation de ce ventilateur, appuyer sur le bouton d'inversion pendant que le ventilateur fonctionne.

1. Règles de sécurité

1. Éviter de placer des objets dans le passage des pales.
2. Pour éviter les blessures ou les dommages au ventilateur ou à d'autres articles, faire preuve de prudence lorsque vous travaillez à proximité du ventilateur ou que vous le nettoyez.
3. Ne pas utiliser d'eau ou de détergent lorsque vous nettoyez le ventilateur ou les pales du ventilateur. Un linge sec ou légèrement humide convient la plupart du temps.
4. Une fois les branchements électriques réalisés, les conducteurs épiés doivent être tournés vers le haut et poussés délicatement dans la boîte de sortie. Les fils doivent être séparés et le conducteur mis à la terre ainsi que le conducteur de mise à la terre de l'équipement doivent être placés d'un côté de la boîte de sortie.
5. Les schémas électriques sont à titre de référence uniquement. Les ensembles d'éclairage qui ne sont pas emballés avec le ventilateur doivent être homologués FUL et porter une marque indiquant qu'ils conviennent pour le modèle de ventilateur que vous installez. Les interrupteurs doivent être homologués cUL pour usage général. Vous reporter aux instructions qui accompagnent les ensembles d'éclairage.

AVERTISSEMENT AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES BRAS DES PALES (AUSSI APPELÉS SUPPORTS) PENDANT OU APRES L'INSTALLATION. NE PAS INSÉRER D'OBJETS DANS LA TRAJECTOIRE DES PALES.

REMARQUE LIRE ET CONSERVER TOUTES LES INSTRUCTIONS !

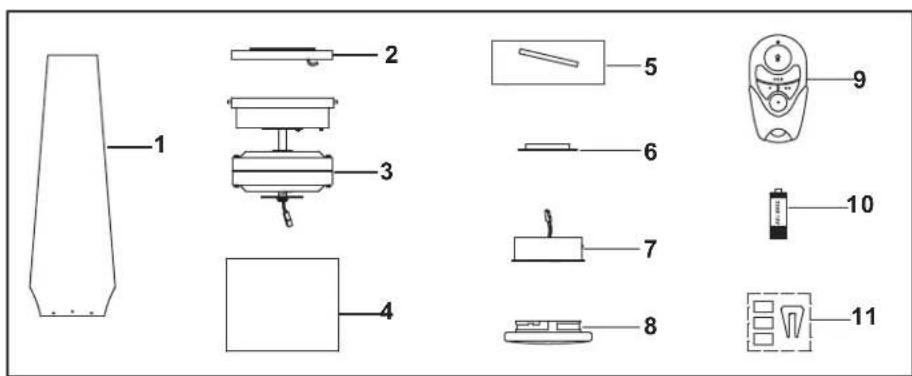

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les articles suivants :

1. Ensemble de pales (3)
2. Support de fixation
3. Moteur du ventilateur
4. Boîtier du moteur
5. Support de pale
6. Plaque de montage
7. Ensemble d'éclairage à DEL de 18 W
8. Abat-jour en verre
9. Émetteur, avec deux vis de fixation
10. Pile MN21/A23 de 12 V
11. Ensemble d'équilibrage

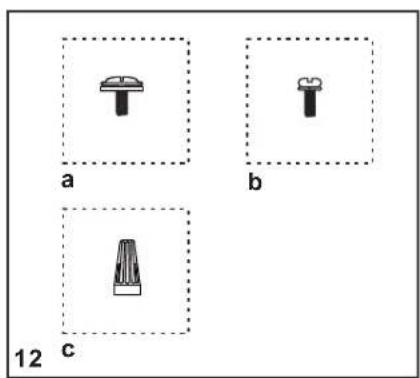

1. Sacs de pièces en vrac contenant :

a. Matériel de fixation des pales

(10 vis, 10 rondelles en fibre)

b. Matériel de fixation des supports de pale

Six vis avec rondelles de blocage (une en plus)

c. Matériel d'installation

Capuchons de connexion (3)

Déballage de votre ventilateur.

Outils requis

Tournevis cruciforme, tournevis à pointe plate, clé réglable, escabeau et pince coupe-fils.

Options de montage

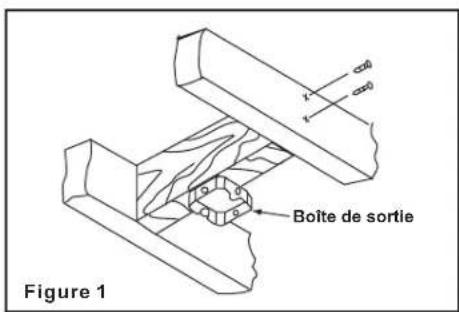

S'il n'y a pas de boîte de montage homologuée cUL en place, suivez les instructions suivantes. Coupez l'alimentation en retirant les fusibles ou en fermant le disjoncteur.

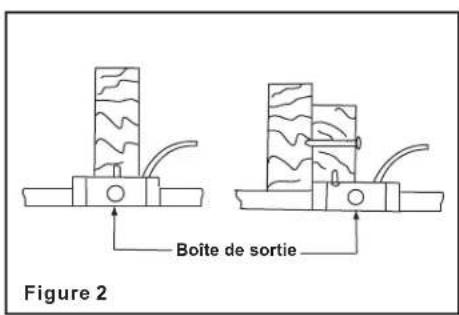

Fixez la boîte de sortie directement sur la structure de la bâtisse. Utilisez des attaches et des matériaux de construction appropriés. La boîte de sortie et son support doivent pouvoir bien supporter le poids du ventilateur en mouvement (au moins 35 lb). N'utilisez pas de boîte de sortie en plastique.

Pour installer votre ventilateur dans un boîtier existant, mais sans solive de plafond, vous pourriez avoir besoin d'une barre d'installation, comme illustré à la Figure 3 (en vente chez votre détaillant Progress Lighting).

Suspension du ventilateur

N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes ci-dessous pour suspendre correctement votre ventilateur.

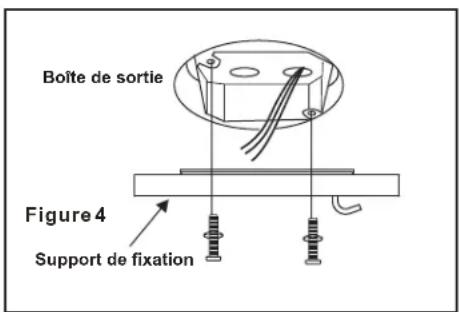

1. À l'aide des deux vis et deux rondelles fournies avec votre boîte de sortie, fixez le support de suspension à la boîte de sortie. Assurez-vous que le support est bien serré et solide (Fig. 4).
2. Mettez le ventilateur en position en suspendant l'ensemble du moteur sur le crochet de fixation au plafond pour lui permettre de pendre librement (Fig. 5)
3. À l'aide d'une vis à bois (non incluse), fixez le fil de sécurité à la structure de la bâtisse.

Branchements électriques

AVERTISSEMENT : Afin d'éviter un possible choc électrique, assurez-vous de couper l'alimentation électrique à la boîte à fusibles principale avant de procéder au câblage.

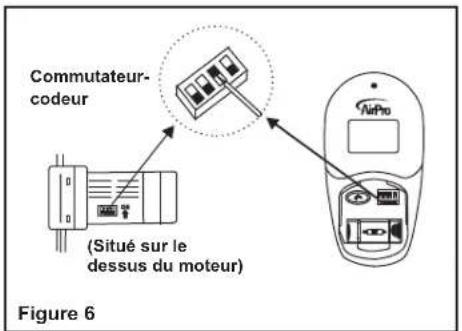

REMARQUE : Cette télécommande est pourvue de 16 combinaisons afin de prévenir toute interférence possible avec d'autres télécommandes. Les molettes de sélection de fréquence sur votre récepteur et votre émetteur ont été préréglées à l'usine. Veuillez vérifier à nouveau pour vous assurer que les molettes de l'émetteur et du récepteur sont réglées à la même position. Les combinaisons de réglages commanderont le ventilateur tant que l'émetteur et le récepteur seront réglés à la même position. (Fig. 6)

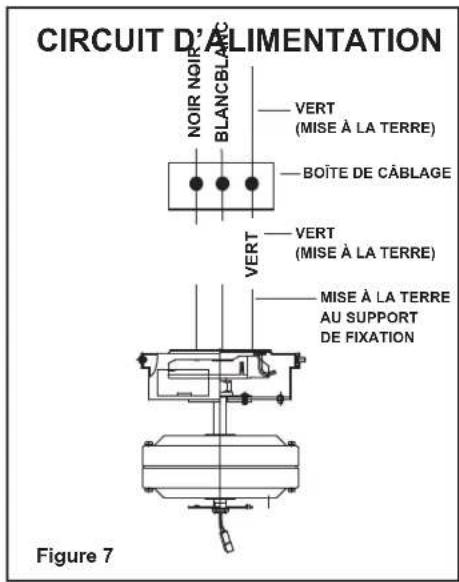

Étape 1. (Fig. 7) Du récepteur aux branchements électriques des fils de l'alimentation de la maison : Branchez le fil noir (chaud) du plafond au fil noir du récepteur marqué « AN in L ». Branchez le fil blanc (neutre) du plafond au fil blanc du récepteur marqué « AN in N ». Consolidez les branchements à l'aide des capuchons de connexion en plastique fournis.

Étape 2. Si votre boîte de sortie est munie d'un fil de mise à la terre (vert ou cuivre nu), branchez-le aux fils de mise à la terre du ventilateur. Sinon, branchez le fil de mise à la terre du support de suspension au support de fixation. Consolidez le branchement à l'aide d'un capuchon en plastique fourni. Après avoir branché les fils, séparez-les de façon à ce que les fils vert et blanc soient d'un côté de la boîte de sortie et que les fils noirs soient de l'autre côté. Poussez délicatement les fils branchés pour les loger dans la boîte de sortie. REMARQUE : Pour une transmission adéquate des signaux entre l'émetteur et le ventilateur, le ventilateur doit être installé à une distance maximale de 20 pieds de l'émetteur.

Achèvement de l'installation du ventilateur

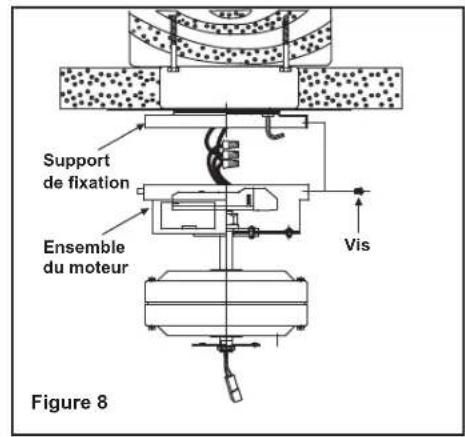

Étape 1. Mettez le ventilateur en position sur les quatre supports de fixation et fixez à l'aide des quatre vis fournies. (Fig. 8)

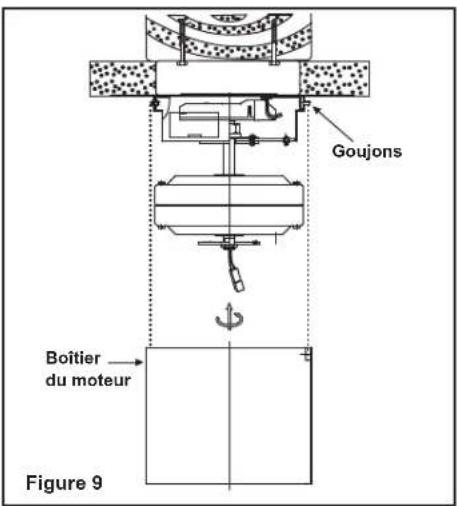

Étape 2. Soulevez le boîtier du moteur et placez-le contre le support de fixation. Les quatre supports à l'intérieur du boîtier doivent être placés contre les quatre goujons du support de fixation. Tournez le boîtier dans le sens horaire jusqu'à ce qu'il soit serré (Fig. 9).

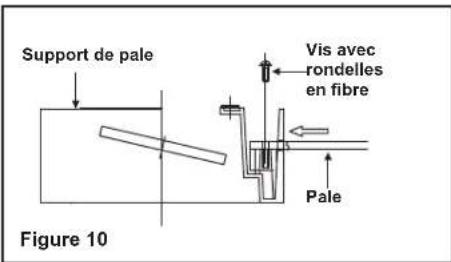

Fixation des pales du ventilateur

Étape 1. Insérez la pale dans le support de pale. Alignez les trous de la pale et du support de pale, puis fixez à l'aide d'une vis et d'une rondelle en fibre. (Fig. 10)

Étape 2. Serrez chaque vis solidement en commençant par la vis du centre. Assurez-vous que la pale est droite. Répétez ces étapes pour les pales restantes.

Étape 3. Fixez les supports de pale au moteur en serrant les cinq vis avec les rondelles de blocage fournies. (Fig. 11)

AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES SUPPORTS DES PALES PENDANT L'INSTALLATION OU LE NETTOYAGE DU VENTILATEUR ET L'ÉQUILIBRAGE DES PALES. NE PAS INSÉRER D'OBJET EXTÉRIEUR ENTRE LES PALES DU VENTILATEUR LORSQU'ELLES SONT EN MOUVEMENT.

Installation de la plaque de montage

Étape 1. Retirez l'une des trois vis de l'anneau de montage et desserrez les deux autres vis. (Ne pas les retirer)

Étape 2. Placez les trous de serrure de la plaque de montage au-dessus des deux vis de l'anneau de montage préalablement desserrées, tournez la plaque de montage jusqu'à ce qu'elle se verrouille en place dans la section étroite des trous de serrure. Fixez en serrant les deux vis préalablement desserrées et en insérant puis serrant la vis qui avait été retirée. (Fig. 12)

ATTENTION : Avant de commencer l'installation, coupez l'alimentation électrique en plaçant le disjoncteur en position Arrêt ou en retirant le fusible de la boîte à fusibles. La mise hors tension à l'aide de l'interrupteur du ventilateur ne suffit pas à prévenir les chocs électriques.

1. Retirez l'une des trois vis de la plaque de montage et desserrez les deux autres vis. (Ne pas les retirer)
2. En tenant l'ensemble d'éclairage à DEL sous le moteur du ventilateur, branchez les connecteurs à deux broches :

- Blanc avec blanc

- Noir avec EOHX

1. Placez les trous de serrure dans l'ensemble d'éclairage à DEL sur les deux vis de montage préalablement desserrées dans la plaque de montage. Tournez l'ensemble d'éclairage à DEL jusqu'à ce que l'ensemble d'éclairage à DEL se mette en place dans la section étroite des trous de serrure. Fixez en serrant les deux vis préalablement desserrées et en insérant puis serrant la vis qui avait été retirée. (Fig. 13)
2. Couvrez l'ensemble d'éclairage à DEL avec l'abat-jour en verre et fixez celui-ci au ventilateur en tournant l'abat-jour dans le sens horaire jusqu'à ce qu'il soit serré.

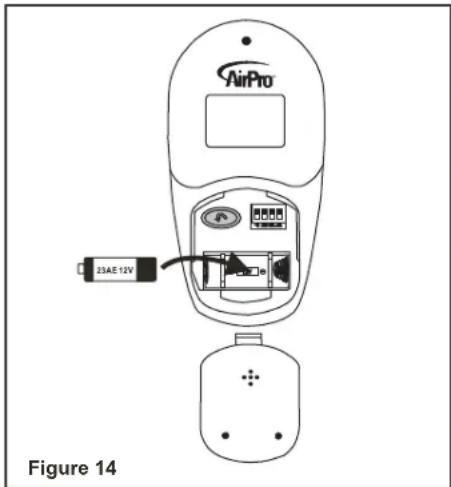

Installation de la pile

Installez la pile MN21/A23 de 12 V (incluse) pour prévenir les dommages à l'émetteur. Retirez la pile si elle n'est pas utilisée pendant une longue période.

Rétablissez l'alimentation électrique du ventilateur de plafond et effectuez un essai pour vous assurer de son bon fonctionnement.

1. Boutons « ●, ●●, et ●●● » :

Ces trois boutons servent à régler la vitesse du ventilateur de la façon suivante :

= Vitesse basse ● ● = Vitesse moyenne ● ● ● = Vitesse élevée

1. Bouton « ● » : (Fig. 14)

Ce bouton contrôle le sens de rotation du ventilateur.

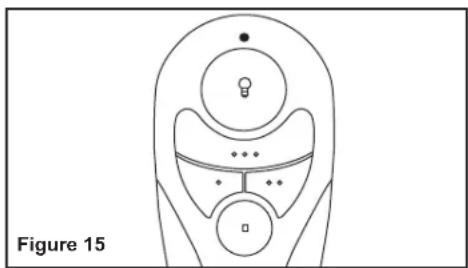

1. Le bouton « B » sert à éteindre et allumer la lumière et permet également de contrôler la luminosité. Appuyez et relâchez le bouton pour éteindre et allumer la lumière. Appuyez et maintenez la pression sur le bouton pour régler la luminosité à l'intensité désirée. La touche pour l'éclairage est dotée de la fonction de réactivation automatique. L'éclairage restera à la même luminosité que lorsque la lumière a été éteinte la dernière fois.

Ce bouton met le ventilateur hors tension.

REMARQUE : Pour utiliser la fonction d'inversion du sens de rotation de ce ventilateur, appuyer sur le bouton d'inversion pendant que le ventilateur fonctionne.

Les réglages de vitesse pour la température chaude ou froide dépendent de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

Température chaude : (vers l'avant) Une circulation d'air vers le bas crée un effet refroidissant, comme illustré à la Figure 16. Cela vous permet de régler votre climatiseur à une température plus élevée sans perte de confort.

Température froide : (sens inverse) Une circulation d'air vers le haut pousse l'air chaud du plafond vers le bas, comme illustré à la Figure 17. Cela vous permet de régler votre chauffage à une température plus basse sans perte de confort.

Utilisation de votre émetteur 8.

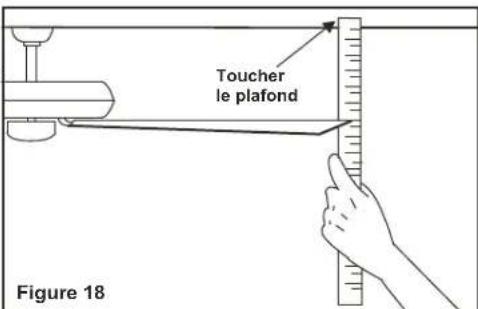

Équilibrage des pales

Les pales sont regroupées en fonction de leur poids. Comme la densité du bois naturel tend à varier, le ventilateur pourrait osciller si les pales n'étaient pas équilibrées.

La procédure suivante devrait corriger la plupart des problèmes d'oscillation du ventilateur. Effectuez une vérification après chaque étape.

1. Assurez-vous que les vis des pales et des bras des pales sont bien serrées.
2. ine pale soit placée correctement pour prendre la mesure. Répétez cette opération pour chacune des pales. Tout écart de distance doit demeurer à l'intérieur de 1/8 po.
3. Utilisez l'ensemble d'équilibrage des pales inclus si l'oscillation des pales est toujours observable.
4. Si l'oscillation des pales est toujours observable, vous pouvez interchanger deux pales adjacentes (côte à côte), ce qui peut redistribuer le poids et possiblement entraîner un fonctionnement plus fluide.

Voici quelques suggestions pour vous aider à entretenir votre ventilateur

1. Le mouvement naturel du ventilateur peut provoquer le desserrement de quelques branchements. Inspectez les branchements, les supports et les fixations des pales deux fois par année. Assurez-vous qu'ils sont bien serrés et solides. (Il n'est pas nécessaire de retirer le ventilateur du plafond.)
2. nissement. Ne pas utiliser d'eau lorsque vous nettoyez le ventilateur. Vous pourriez ainsi endommager le moteur ou le bois, et possiblement causer un choc électrique.
3. Vous pouvez appliquer une mince couche de cire pour meubles sur les pales en bois pour leur donner un surcroît de protection et en rehausser la beauté. Couvrez les petites égratignures en appliquant une mince couche de cirage.
4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est pourvu de roulements lubrifiés de façon permanente.

IMPORTANT VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU ÉLECTRIQUE AVANT DE TENTER DE FAIRE UNE RÉPARATION. VOUS REPORTER À LA SECTION « BRANCHIEMENTS ÉLECTRIQUES »

Entretien de votre ventilateur 10.

Problème

Le ventilateur ne démarre pas.

Solution

1. Vérifiez les fusibles ou les disjoncteurs du circuit.
2. Vérifiez les branchements des fils jusqu'au ventilateur ainsi que les branchements des fils de l'interrupteur dans le boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.
3. Assurez-vous que les commutateurs DIP de l'émetteur et du récepteur sont réglés à la même fréquence.
4. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
5. Assurez-vous que les vis qui fixent les supports du ventilateur au moteur sont bien serrées.
6. Assurez-vous que les capuchons de connexion ne se frottent pas les uns contre les autres ou contre les parois du boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.
7. Prévoyez une période de « rodage » de 24 h. La plupart des bruits associés à un ventilateur neuf disparaissent pendant cette période. L'ampoule est bien vissée.
8. Certains moteurs de ventilateurs sont sensibles aux signaux provenant de variateurs de vitesse à semi-conducteur. Si vous avez installé ce type de commande, choisissez et installez un autre type de commande.
9. Assurez-vous que le pavillon supérieur se trouve à courte distance du plafond. Il ne doit pas toucher le plafond.

Le ventilateur fait du bruit.

Mauvais fonctionnement de la télécommande

1. Ne reliez pas le ventilateur à un ou des variateurs de vitesse fixé(s) au mur.
2. Assurez-vous que les commutateurs DIP sont réglés correctement.

11. Dépannage

TAILLE DU VENTILATEUR	VITESSE	VOLTS	AMPERES	WATTS	OURS/ MINUE	CFM	POIDS NET	POIDS BRUT	C.F.
44" (112 cm)	Petite	120	0.19	10.64	86	1316.25	16.06 lbs	18.48 lbs	1.77'
	Grande	120	0.39	45.32	194	3212.49

Ces valeurs sont approchées. Elles ne comprennent pas les intensités de courant et les puissances utilisées par le kit de lampe.

Cet appareil est conforme à la section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Avertissement: toute modification apportée à cet appareil non expressément approuvée par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à utiliser l'équipement.

REMARQUE: Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, définies à la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger l'interférence en appliquant l'une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Connectez l'équipement à une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.
