Type de produit	Carte graphique
Marque	ASUS
Modèle	Prime RTX 5070 Ti 16GB OC
Chipset	NVIDIA GeForce RTX 5070 Ti
Mémoire vidéo	16 Go GDDR7
Interface	PCI Express 5.0
Connecteurs d'alimentation	2 x 8 broches PCIe
Alimentation recommandée	750 W
Sorties vidéo	3 x DisplayPort, 1 x HDMI
Dimensions (L x l x h)	315 x 120 x 50 mm
Poids	1,5 kg
Fonctions principales	Installation facile, refroidissement efficace, support de résolutions élevées, overclocking d'usine
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits chimiques. Débrancher avant nettoyage.
Sécurité	Débrancher l'alimentation avant installation. Utiliser des câbles PCIe distincts pour chaque port d'alimentation. Ne pas réparer soi-même.
Pièces détachées	Vis de fixation, câble adaptateur d'alimentation (selon modèle)
Réparabilité	Contacter le service technique ASUS ou votre revendeur. Ne pas ouvrir le produit.
Informations générales	Notice d'utilisation au format PDF disponible sur le site ASUS. Conforme aux normes canadiennes CAN ICES-003(B)/NMB-003(B).

FOIRE AUX QUESTIONS - Prime RTX 5070 Ti 16GB OC ASUS

Comment installer la carte graphique ?

Avant toute manipulation, débranchez complètement l'ordinateur de la source d'alimentation. Ouvrez le boîtier, repérez un slot PCIe libre, retirez les protections métalliques, insérez la carte jusqu'au clic, fixez-la avec les vis, et branchez les câbles d'alimentation PCIe si nécessaire. Connectez enfin votre écran à la carte.

Quel type d'alimentation est recommandé ?

ASUS recommande une alimentation d'au moins 750 W avec deux connecteurs PCIe 8 broches distincts. N'utilisez pas un câble répartiteur PCIe sur un même câble pour éviter d'endommager le matériel.

Comment connecter les câbles d'alimentation ?

Utilisez des câbles PCIe séparés pour chaque port d'alimentation de la carte graphique. Branchez solidement les connecteurs. Si un adaptateur est fourni, suivez les instructions du manuel.

Où télécharger les pilotes ?

Rendez-vous sur le site de support ASUS à l'adresse https://www.asus.com/fr/support/. Téléchargez et installez le dernier pilote pour votre modèle de carte graphique.

Comment connecter un écran à la carte ?

Utilisez un câble compatible (HDMI, DisplayPort, DVI-D ou USB Type-C) pour relier votre moniteur à l'une des sorties vidéo de la carte graphique. Assurez-vous que le câble est bien inséré.

Quelles précautions de sécurité prendre lors de l'installation ?

Débranchez toujours l'alimentation avant d'ouvrir le boîtier. Évitez la poussière, l'humidité et les températures extrêmes. Ne touchez pas les circuits imprimés avec des objets métalliques. En cas de problème, contactez un technicien.

La carte est-elle compatible avec PCIe 4.0 ?

Oui, la carte PCIe 5.0 est rétrocompatible avec les slots PCIe 4.0 et 3.0. Elle fonctionnera à la vitesse du slot.

Comment nettoyer la carte graphique ?

Éteignez l'ordinateur et débranchez-le. Utilisez un chiffon sec et doux pour essuyer délicatement la surface. N'utilisez pas de liquides, de sprays ou de produits abrasifs.

Que faire si la carte graphique n'est pas détectée par l'ordinateur ?

Vérifiez que la carte est correctement insérée dans le slot PCIe et que les câbles d'alimentation sont branchés. Assurez-vous que le moniteur est connecté à la carte et non à la carte mère. Essayez de réinstaller les pilotes.

Où trouver la notice d'utilisation complète ?

La notice au format PDF est disponible gratuitement sur les sites de téléchargement de notices. Vous pouvez également la trouver sur le site d'assistance ASUS en recherchant le modèle Prime RTX 5070 Ti 16GB OC.

MODE D'EMPLOI Prime RTX 5070 Ti 16GB OC ASUS

REMARQUE : Les illustrations de ce document sont fournies à titre indicatif uniquement, elles peuvent correspondre à un modèle différent de celui que vous avez acheté.

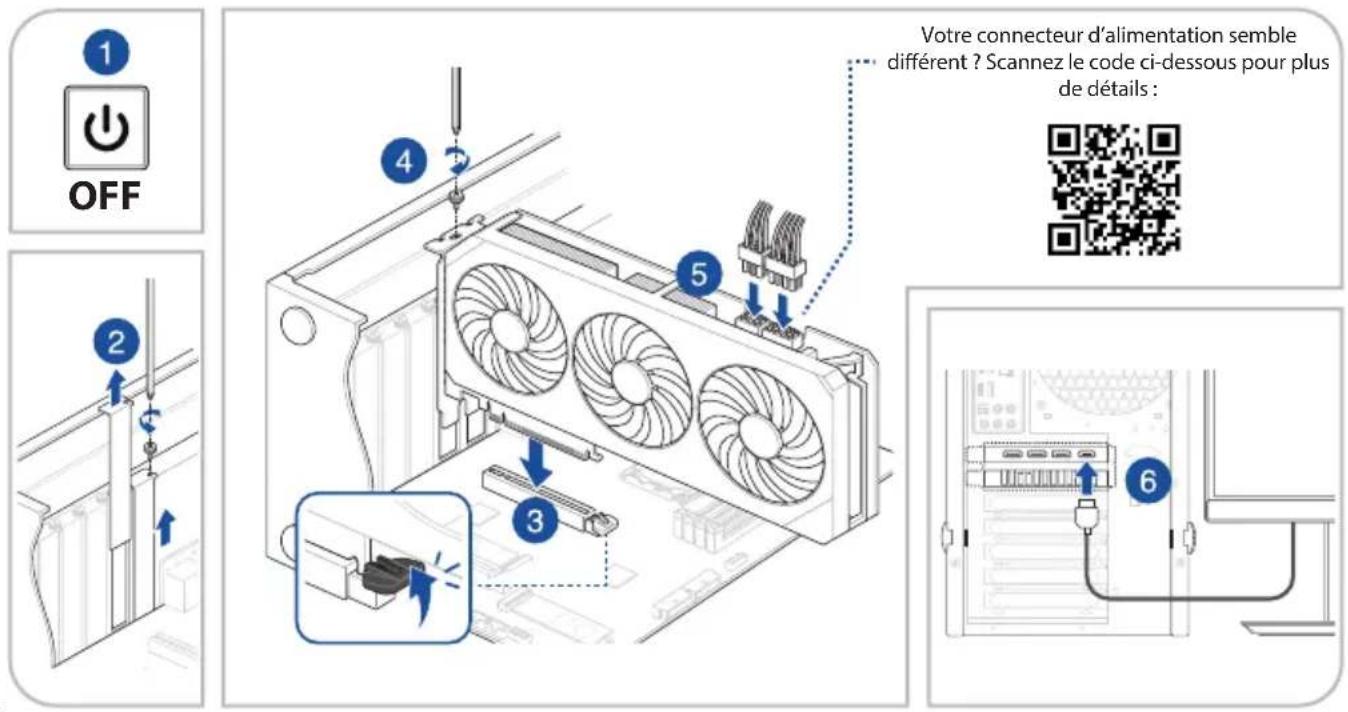

A. installation de la carte graphique

1. Assurez-vous que votre ordinateur est complètement débranché de toute source d'alimentation, puis retirez le couvercle du châssis et localisez un slot PCIe disponible sur la carte mère.
2. Retirez les protections métalliques à l'arrière du châssis en fonction des besoins de votre carte graphique.
3. Insérez la carte graphique dans le slot PCIe de la carte mère jusqu'à entendre un clic.
4. Fixez la carte graphique au châssis avec le nombre de vis requis.
5. Si votre carte graphique dispose d'un ou plusieurs connecteurs d'alimentation auxiliaires, branchez les connecteurs d'alimentation PCIe du bloc d'alimentation à la carte graphique. Si votre carte graphique dispose d'un câble d'alimentation adaptateur supplémentaire, assurez-vous d'utiliser le câble adaptateur pour connecter la carte graphique au bloc d'alimentation.
6. Assurez-vous de connecter le périphérique d'affichage à la carte graphique.

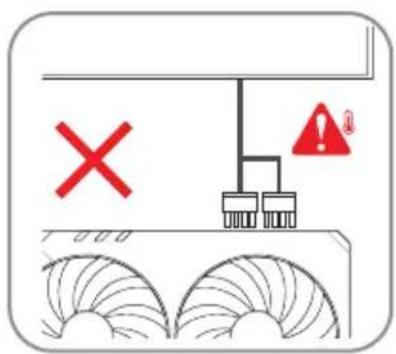

IMPORTANT : Veuillez utiliser des câbles PCIe distincts pour chaque port d'alimentation de la carte graphique. L'utilisation des deux extrémités d'un câble répartiteur PCIe peut endommager le matériel.

B. connexion aux périphériques d'affichage

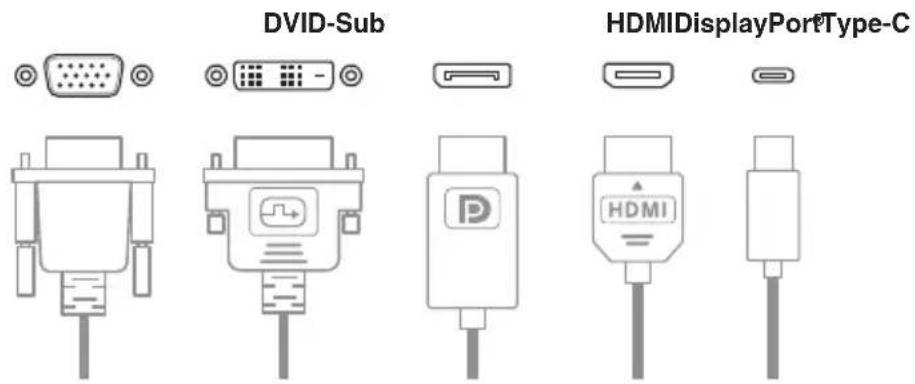

À l'aide d'un câble compatible, connectez votre périphérique d'affichage à la carte graphique.

C. installation du pilote

1. Visitez le site internet de support ASUS sur : https://www.asus.com/fr/support/.
2. Téléchargez et installez le dernier pilote.

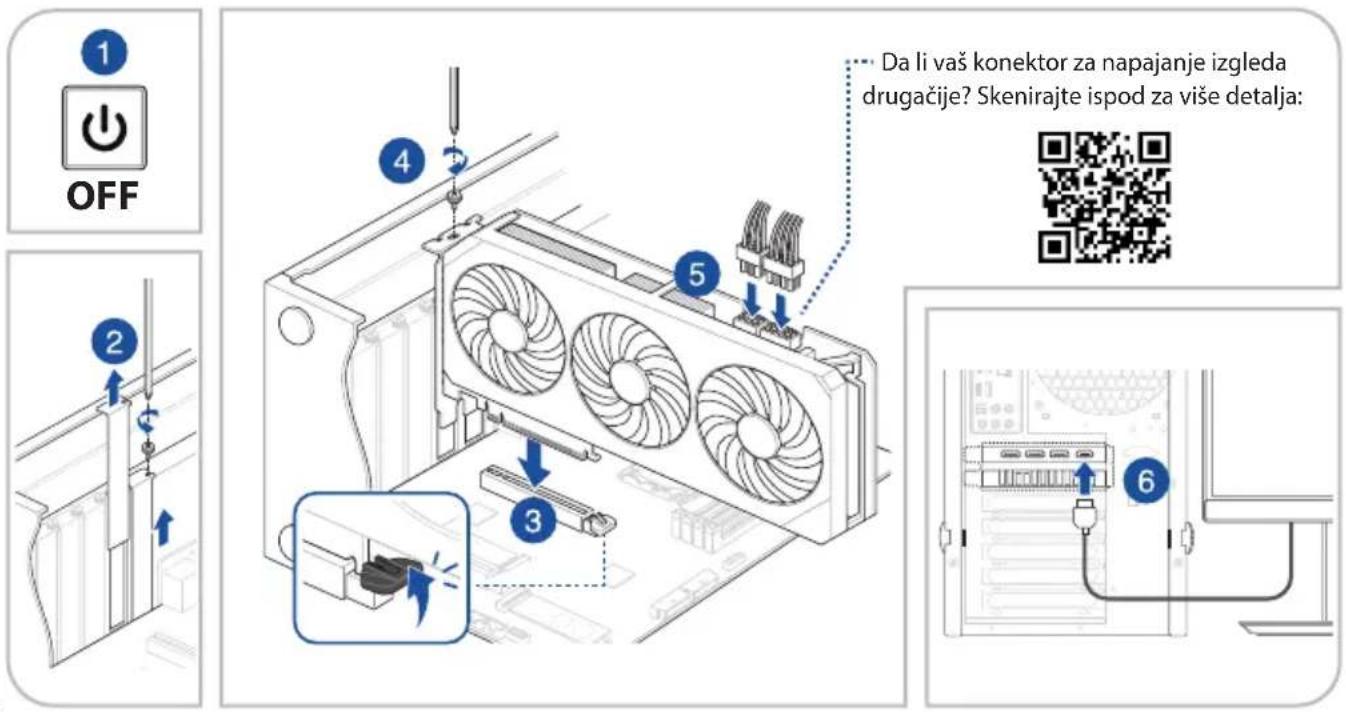

1. Proverite da li je računar potpuno isključen iz izvora napajanja, zatim uklonite poklopac kućišta i pronađite otvoreni PCIe prorez na matičnoj ploči.
2. Uklonite poklopce proreza za proširenje kućišta pozadi u skladu sa potrebama vaše grafičke kartice.
3. Fixez la carte graphique au logement avec le nombre nécessaire de tours.
4. Observez le dispositif de connexion avec la carte graphique.

Sécurité électrique

• Lorsque vous ajoutez ou retirez des périphériques, assurez-vous que les câbles d'alimentation de ces périphériques sont bien débranchés avant de connecter les câbles des signaux. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un élément.
• Assurez-vous que la tension de votre alimentation est réglée sur une valeur qui corresponde à celle de votre zone géographique. Si vous n'êtes pas sûr de la tension des prises électriques que vous allez utiliser, contactez la société d'électricité du lieu où vous vous trouvez.
• Si l'alimentation ne fonctionne plus, n'essayez pas de la réparer vous-même. Contactez un service technique compétent ou votre revendeur.

Pour un fonctionnement en toute sécurité

• Avant d'installer la carte mère et de connecter des périphériques, lisez attentivement tous les manuels livrés avec votre pack.
• Avant d'utiliser le produit, assurez-vous que tous les câbles sont connectés correctement et que les câbles d'alimentation ne sont pas défectueux. Si vous détectez un problème, contactez votre revendeur immédiatement.
• Pour éviter les courts-circuits, éloignez les trombones, les vis, et les agrafes des connecteurs, des slots, des sockets et des circuits imprimés.
• Évitez la poussière, l'humidité, et les températures extrêmes. Ne placez pas le produit dans un endroit où il pourrait être mouillé.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec ce produit, contactez un service technique qualifié ou votre revendeur.

Déclaration de conformité de innovation, sciences et développement économique canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

CAN ICES-003(B)/NMB-003(B)

Class B ITE

Français AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l'UE peut être téléchargée à partir du site Internet suivant : https://www.asus.com/support/.
