Type de produit	Déshumidificateur
Marque	TCL
Modèle	W20D91
Dimensions (L x H x P)	370 x 505 x 270 mm (petit format)
Alimentation	115 V, 60 Hz, 12 A
Plage d'humidité réglable	35 % à 80 % HR
Modes de fonctionnement	Continu, Minuterie, Pompe (selon modèle)
Vitesses du ventilateur	Élevée, Moyenne, Basse
Fonctions supplémentaires	Minuterie 0,5-24 h, Verrouillage enfants, Nettoyage du filtre
Connectivité	WiFi 2,4 GHz (selon modèle)
Accessoires inclus	Roulettes (4), tuyau de drainage 5 m (modèle pompe)
Entretien	Nettoyage du filtre tous les 250 heures
Sécurité	Arrêt automatique bac plein, mise à la terre requise
Température minimale de fonctionnement	5 °C (41 °F)
Type de prise	Prise polarisée avec mise à la terre (3 broches)
Méthode de vidange	Bac amovible ou drainage continu par pompe (selon modèle)
Indicateur de bac plein	Oui, arrêt automatique
Filtre à air	Lavable

FOIRE AUX QUESTIONS - W20D91 TCL

Comment démarrer le déshumidificateur ?

Appuyez une fois sur le bouton Power pour mettre l'appareil en marche. Pour l'éteindre, appuyez à nouveau.

Comment régler le taux d'humidité souhaité ?

Utilisez les boutons haut/bas pour choisir un taux entre 35 % et 80 % par paliers de 5 %. Pour un fonctionnement continu, sélectionnez CO en appuyant sur le bouton Mode.

Que faire si le déshumidificateur ne démarre pas ?

Vérifiez que l'appareil est branché, que le fusible/disjoncteur n'a pas sauté, que le bac est bien en place et pas plein, et que la temporisation de 3 minutes après une panne n'est pas en cours.

Pourquoi le déshumidificateur n'arrive-t-il pas à abaisser l'humidité ?

Assurez-vous que l'appareil a fonctionné au moins 24 heures, que la circulation d'air n'est pas bloquée, que le filtre est propre, que l'humidité réglée est assez basse, et que les portes/fenêtres sont fermées.

Comment nettoyer le filtre ?

Retirez le filtre à l'arrière en appuyant sur les languettes. Nettoyez-le à l'eau chaude savonneuse, séchez-le complètement, puis remettez-le en place. Appuyez sur le bouton Filter pour réinitialiser l'indicateur.

Comment utiliser la minuterie ?

Appuyez sur Timer jusqu'à ce qu'il clignote, puis réglez la durée de 0,5 à 24 heures avec les boutons haut/bas. Attendez 5 secondes pour confirmer. Pour annuler, appuyez à nouveau sur Timer.

Que signifie l'indicateur de bac plein ?

Lorsque le bac est plein, l'appareil s'arrête et émet un bip. Videz le bac et replacez-le correctement pour redémarrer.

Comment activer le mode pompe ?

Pour les modèles avec pompe, installez le tuyau de drainage fourni à l'arrière, puis allumez l'appareil et appuyez sur le bouton Pompe. La pompe s'active automatiquement quand le bac est presque plein.

Comment installer l'application Wi-Fi ?

Téléchargez l'application TCL Home+ depuis l'App Store ou Google Play. Créez un compte, puis ajoutez l'appareil en suivant les instructions. Assurez-vous d'être connecté à un réseau Wi-Fi 2,4 GHz.

Comment verrouiller le panneau de commande ?

Maintenez le bouton Timer enfoncé pendant 3 secondes. L'indicateur de verrouillage s'allume. Répétez l'opération pour déverrouiller.

MODE D'EMPLOI W20D91 TCL

Consignes de Sécurité Importantes....24

Contenu de la boîte....25

C'est parti!......26

Comment régler votre déshumidificateur 27

Conseils de dépannage....29

Installation de l'application WiFi....30

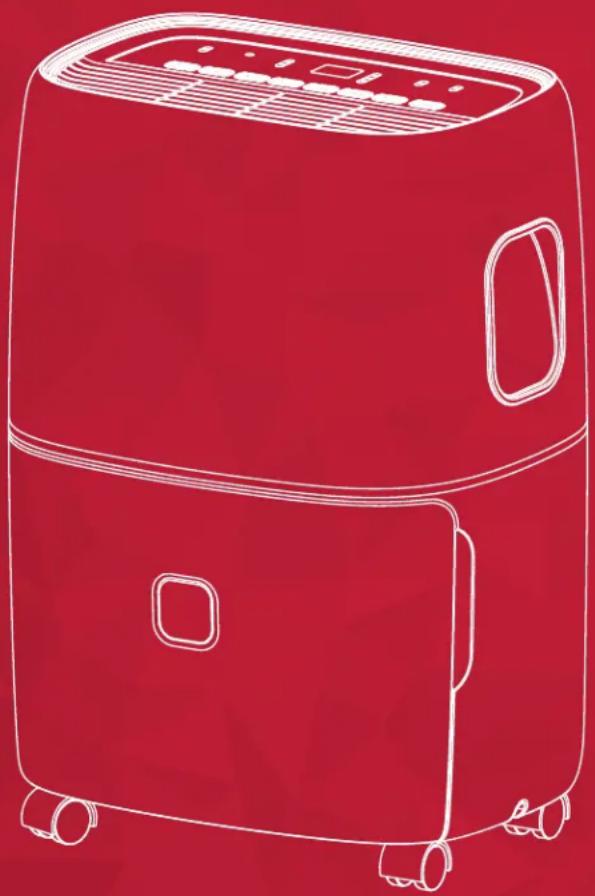

Commençons l'installation

Avant d'installer et d'utiliser votre déshumidificateur, veuillez lire avec attention ce guide de l'utilisateur et, pour référence ultérieure, rangez-le dans un endroit sécuritaire. Pour nous, votre sécurité - et celle des autres - est très importante. Nous vous demandons de lire attentivement tous les messages de sécurité de ce guide.

MISE EN GARDE : Pour réduire les risques d'incendie, de choc électrique ou de blessure en utilisant votre climatiseur, veuillez prendre les précautions de base suivantes :

Alimentation

Les caractéristiques électriques de votre déshumidificateur sont énumérées sur l'étiquette comportant les numéros de modèle et de série au dos de l'appareil (si vous vous placez face à l'appareil).

Enregistrement de votre appareil

N'oubliez pas de conserver votre facture, car une preuve d'achat est nécessaire pour faire valoir la garantie.

Consignez ici les numéros de modèle et de série de votre appareil :

No de modèle ____

Numéro de série ____

Vous trouverez le numéro de série à 20 chiffres sous le code à barres (au dos de l'appareil)

Risque de choc électrique

En insérant la fiche dans une prise tripolaire avec mise à la terre (trois broches).

Ne retirez pas la broche de mise à la terre.

N'utilisez pas d'adaptateur.

N'utilisez pas de rallonge.

Le non-respect de ces consignes peut donner lieu à un décès, un incendie ou un choc électrique.

Des exigences spécifiques en câblage sont illustrées dans le diagramme qui suit. Respectez-les en ce qui concerne le type de fiche du cordon d'alimentation.

Exigences en câblage Cordon d'alimentation

Prise de courant de 60 Hz, 115 volts protégée par un

fusible ou un disjoncteur de 12 ampères.

Méthode recommandée pour la mise à la TERRE

Pour votre sécurité personnelle, ce déshumidificateur doit être mis à la terre. Il est équipé d'un cordon d'alimentation muni d'une fiche polarisée avec mise à la terre (3 broches). Pour minimiser la possibilité de choc électrique, le cordon doit être branché dans une prise tripolaire avec mise à la terre, conformément à tous les codes et règlements locaux. Si une prise tripolaire n'est pas disponible, la responsabilité de l'installation appropriée d'une telle prise par un technicien qualifié incombe au client.

Aider

Pour toute question, contactez-nous d'abord

Soutien TCL :

support.tcl.com

1-800-825-6747

Soyez prudent en retirant le climatiseur

Contenu de la boîte

Note: Certains accessoires ne sont pas dans le bac, vous les trouverez ailleurs dans l'emballage.

No. Apparence Pièce Quantité
1			Roulettes (peuvent être préinstallées)	4 pièces
2			Raccord de drainage de la pompe (modèle avec pompe seulement)	1 ensemble
3			Tuyau de drainage de la pompe (environ 5 m ou 16,4 pi) (modèle avec pompe seulement)	1 ensemble

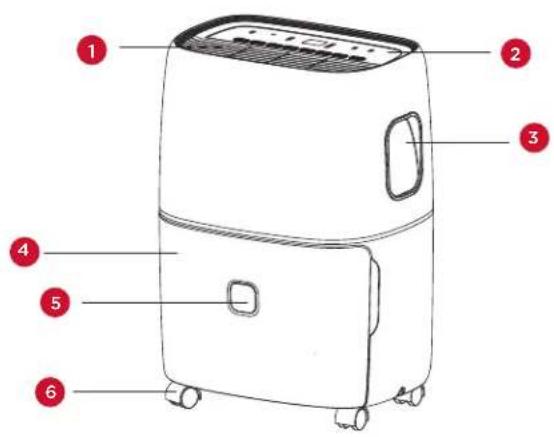

1	Sortie d'air
2	Panneau de contrôle
3	Poignée
4	Bac
5	Fenêtre de visualisation du niveau d'eau
6	Roulettes
7	Grille d'admission d'air]
8	Trous de drainage
9	Cordon d'alimentation

Remarque : Toutes les illustrations de ce guide sont fournies à titre explicatif seulement. Il se peut que votre appareil soit légèrement différent.

Étape 1: test de l'appareil

• Ne pas utiliser l'appareil à l'extérieur.
• Déposez l'appareil sur une surface plane et de niveau.
• Laissez un dégagement d'au moins 12 à 18 po de chaque côté de l'appareil.
• Placez l'appareil à un endroit où la température minimale est de 41 degrés Fahrenheit.
• Dans une pièce fermée, comme un sous-sol, le déshumidificateur fonctionne plus efficacement.
• Fermez toutes les portes, fenêtres et autres ouvertures de la pièce.

Étape 2: installation

Le cabinet se présente en deux formats

Cabinet petit format (LxHxP) Cabinet grand format (LxHxP)
370mm x 505mm x 270mm14,57 po x 19,88 po x 10,63 po	382mm x 640mm x 305mm15,04 po x 25,20 po x 12,01 po

Pour le cabinet petit format :

Avant de l'utiliser, veuillez retirer les accessoires du bac.

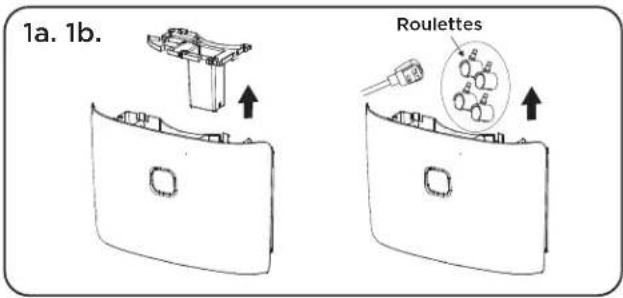

1a. Retirez le bac de l'appareil. 1b. Ouvrez le couvercle, sortez la fiche et autres accessoires. (Illustration 1a). 1c. Remettez le couvercle, replacez correctement le bac dans l'appareil. (Illustration 1b).

Pour le cabinet grand format :

Avant de l'utiliser, veuillez retirer les accessoires du bac.

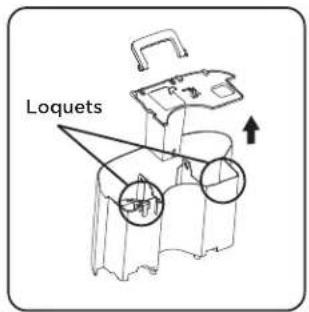

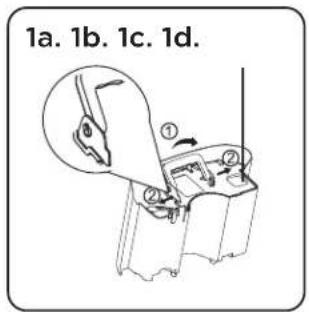

1a. Retirez le bac de l'appareil. Remarque : les appareils n'ont pas tous des poignées (Illustration 1a). 1b. S'assurer de bien déverrouiller le couvercle en poussant les deux loquets en haut du bac (Illustration 1b). 1c. Ouvrez le couvercle pour retirer les accessoires (Illustration 1c). 1d. Remettez le couvercle, replacez correctement le bac dans l'appareil (Illustration 1d).

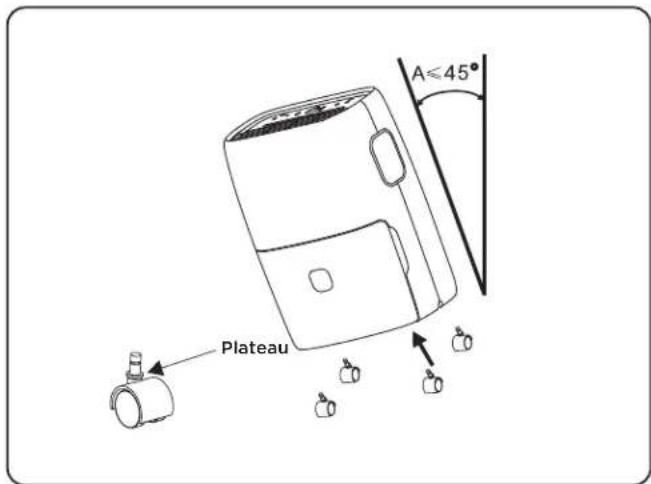

Étape 3: installation des roulettes

Inclinez l'appareil sans dépasser 45° et insérez les roulettes. Assurez-vous que le plateau des roulettes est bien à plat contre le dessous de l'appareil. Pour tout appareil possédant des roulettes préinstallées, cette étape peut être sautée.

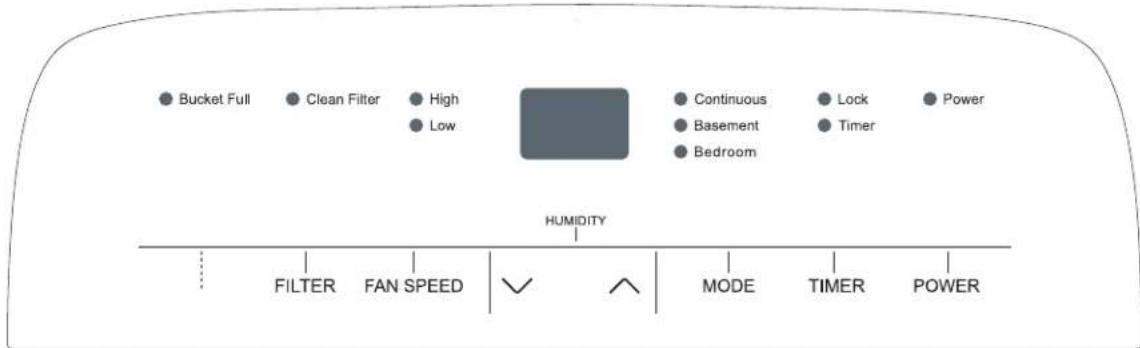

Comment régler votre déshumidificateur

Toutes les notions de base à connaître !

1. Lors de votre première utilisation du déshumidificateur, laissez-le fonctionner en mode Continu pendant 24 heures.
2. Appuyez une fois sur le bouton d'alimentation (Power) pour mettre l'appareil en marche manuellement. Appuyez sur le bouton d'alimentation une autre fois pour l'éteindre.
3. Sélection du degré d'humidité - pour choisir l'humidité relative désirée, appuyez sur les boutons « haut » ou « bas ». Une fois la sélection du taux d'humidité idéale terminée, l'afficheur montrera le taux d'humidité actuel de la pièce. Chaque appui sur le même bouton changera l'humidité désirée de la pièce par tranche de 5 %. Vous pouvez choisir un taux entre 35 % et 80 %, ou en continu. L'appareil se met en marche et s'arrête en alternance pour maintenir le taux d'humidité choisi sur l'afficheur numérique. Si vous voulez que le déshumidificateur fonctionne en continu quelle que soit l'humidité de la pièce, appuyez sur le bouton Mode jusqu'à ce que vous voyiez « CO » sur l'afficheur. Cela permettra un fonctionnement continu et l'indicateur « En continu » s'allumera sur le panneau de contrôle.
4. Vitesse du ventilateur - appuyez sur le bouton Vitesse du ventilateur pour faire défiler les différentes vitesses de ventilation (Élevée, Moyenne, Basse). Sur le panneau de contrôle, les indicateurs de vitesse du ventilateur précisent la vitesse du ventilateur..
5. Activation de la minuterie automatique - Appuyez sur le bouton «TIMER» et quand celui-ci clignote, appuyez sur le bouton ou pour régler la durée entre 0,5 et 24 heures. Une fois l'heure réglée, attendez cinq secondes et le symbole «Timer» s'allume pour indiquer que la fonction de minuterie est maintenant activée. Appuyez à nouveau sur la touche «TIMER» pour annuler la minuterie et le symbole de minuterie «Timer» disparaît.
6. Arrêt de la minuterie - Lorsque l'appareil est en marche, appuyez sur la touche «TIMER» et quand celui-ci clignote, appuyez sur la touche ou pour régler la durée entre 0,5 et 24 heures. Une fois l'heure réglée, attendez cinq secondes et le symbole «Timer» s'allume pour indiquer que la fonction de minuterie est maintenant activée. Appuyez à nouveau sur la touche «Timer» pour annuler la minuterie et le symbole de minuterie «Timer» disparaît.
7. Bac plein - lorsque le bac est rempli d'eau, l'appareil s'arrêtera automatiquement, émettra un bip et l'indicateur Bac plein (Bucket Full) s'allumera. Le déshumidificateur ne repartira pas avant que le bac vidé ne soit replacé dans l'appareil.
8. Mode Blocage pour enfants - pour verrouiller le panneau de contrôle, appuyez et maintenez le bouton Minuterie pendant 3 secondes lorsque l'appareil est en marche. Une fois verrouillé, l'indicateur de verrouillage s'allumera. Pour déverrouiller le panneau de contrôle, appuyez et maintenez le bouton Minuterie pendant 3 secondes..
9. Mode préréglé - appuyez sur le bouton MODE pour choisir une option de préréglage pour la chambre (55 % HR) ou sous-sol (45 % HR).

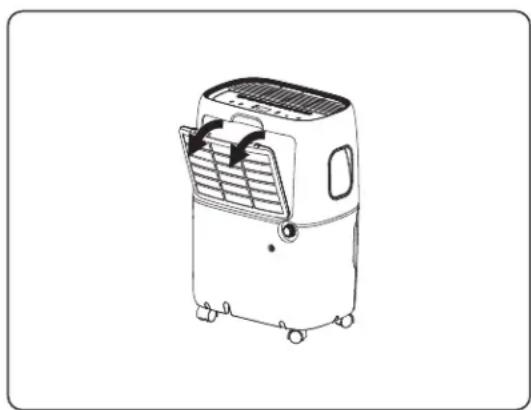

10. Nettoyage du filtre - Le témoin DEL du nettoyage du filtre s'allume après 250 heures d'utilisation pour rappeler qu'il faut le nettoyer. Retirez le filtre à l'arrière de l'appareil en appuyant avec le pouce sur les languettes directement au-dessus du filtre. Nettoyez le filtre à l'eau chaude savonneuse. Bien sécher avant de le remettre en place. Une fois complètement sec, remettez-le en place dans l'appareil, puis appuyez le bouton filtre (Filter) pour réinitialiser son indicateur.

Pour les modèles avec pompe

Mode pompe interne - la pompe interne permet à l'appareil de fonctionner sans qu'il soit nécessaire de vider le bac, mais elle requiert l'installation de l'ensemble tuyau de vidange fourni (évitez d'utiliser un boyau d'arrosage). Sur l'appareil éteint, pour installer le tuyau, retirez le bouchon de drainage à l'arrière de l'appareil. À l'aide du tuyau fourni, l'opération du mode pompe pompera l'eau sur une longueur maximale de 16 pieds. Insérez le tuyau dans l'adaptateur de la pompe et tournez-le dans le sens des aiguilles d'une montre dans les raccords filetés à l'arrière de l'appareil. Une fois qu'il sera bien fixé, amenez le tuyau de drainage jusqu'à un drain, ou un évier à proximité ou encore sortez-le par la fenêtre. Allumez le déshumidificateur et appuyez sur le bouton Pompe pour activer la pompe interne. L'indicateur DEL « Pompe » devrait s'allumer.

Remarque : La pompe s'activera seulement lorsque le bac sera presque plein d'eau.

Conseils de dépannage

Vous avez de la difficulté à terminer l'installation? Pas de souci, la solution est habituellement simple.

PROBLÈME CAUSES POSSIBLES SOLUTIONS
Le déshumidificateur ne démarre pas	Le déshumidificateur est débranché	• Vérifiez si la fiche du climatiseur est bien enfoncée dans la prise de courant.
	Le fusible a sauté ou le disjoncteur est désactivé	• Vérifiez la boîte à fusibles ou le panneau du disjoncteur de la maison. Au besoin, remplacez le fusible ou réarmez le disjoncteur.
	Le déshumidificateur a atteint le niveau précédemment réglé ou le bac est plein	• Dans l'une ou l'autre de ces conditions, le déshumidificateur s'éteint automatiquement. Réglez-le à un niveau plus bas ou videz l'eau du bac. Le bac doit être replacé correctement pour que le déshumidificateur fonctionne.
	Le bac n'est pas bien placé	• Le bac doit être bien placé et inséré pour que le déshumidificateur fonctionne.
	Il y a panne de courant	• Une temporisation de protection d'environ 3 minutes évite la surcharge du compresseur. Pour cette raison, il se peut que, pendant les 3 minutes suivant sa remise sous tension, l'appareil ne relance pas la déshumidification normale.
Le déshumidificateur n'abaisse pas le taux d'humidité comme il le devrait	Pas suffisamment de temps alloué pour que l'appareil élimine l'humidité	• Lors de la première utilisation, allouez au moins 24 heures à l'appareil pour obtenir le niveau de sécheresse ou d'humidité désiré.
	La circulation d'air est bloquée	• Assurez-vous que rien n'entrave la circulation d'air devant ou derrière le déshumidificateur - rideaux, stores ou meuble.
	Le filtre est sale	• Nettoyez le filtre. Voir la section « Nettoyage et entretien » du manuel.
	Le contrôle de l'humidité n'est peut-être pas réglé assez bas	• Pour de l'air plus sec, appuyez sur le bouton v pour abaisser le pourcentage d'humidité voulu dans la pièce et réglez le déshumidificateur à CO pour une déshumidification maximale.
	Les portes et fenêtres ne sont peut-être pas bien fermées	• Vérifiez si toutes les portes, fenêtres et autres ouvertures sont bien fermées.
	La sécheuse de linge souffle peut-être de l'air chaud et humide dans la pièce	• Installez le déshumidificateur loin de la sécheuse de linge qui doit être ventilée à l'extérieur.
	La température de la pièce est trop basse	• L'élimination de l'humidité est meilleure à des températures ambiantes plus élevées. Les températures ambiantes basses réduiront le taux d'élimination de l'humidité. Ce modèle est conçu pour fonctionner à des températures supérieures à 5 °C (41 °F ).

Installation de l'application wifi

(pour modèles WiFi seulement)

Étape 1 : téléchargement et installation de l'application TCL home+

En utilisant la fonction caméra de votre téléphone intelligent, veuillez numériser le code QR ci-dessous pour être dirigé vers la page d'accueil de TCL. Si votre téléphone n'est pas équipé d'un numérisseur QR, téléchargez-en un depuis la boutique d'applications ou tapez manuellement le lien URL ci-dessous dans le navigateur Web de votre téléphone. Ensuite, téléchargez et lancez l'application.

Remarque : l'application ne prend en charge que la bande Wi-Fi 2,4 GHz disponible sur tous les routeurs. Veuillez vous connecter à la bande 2,4 GHz avant de commencer le processus d'installation de l'application.

Étape 2 : créer un compte

Après avoir ouvert l'application, sélectionnez « Créer un compte ». Un code de vérification vous sera alors envoyé à votre adresse électronique. Saisissez le code et continuez.

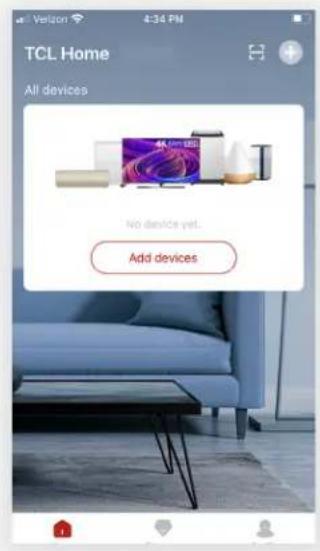

Étape 3: ajoutez votre appareil

Sélectionnez le bouton «Ajouter un appareil» et suivez les instructions de l'application pour terminer la configuration.

Conseils de dépannage

Avez-vous de la difficulté à terminer l'installation? Ne vous inquiétez pas, il y a généralement une solution facile.

PROBLÈME CAUSES POSSIBLES SOLUTIONS
L’application TCL Home + perd la connexion avec le climatiseur pendant la configuration	Le routeur sans fil est peut-être trop loin du climatiseur	Approchez le routeur sans fil du climatiseur.
	Erreur réseau	Redémarrez le routeur sans fil, le climatiseur et l’appareil mobile.
L’application TCL Home + ne peut trouver le climatiseur	Erreur réseau	Redémarrez le routeur sans fil, le climatiseur et l’appareil mobile.
	L’application et le climatiseur ne sont pas sur la même fréquence 2,4 GHz	Confirmez la connexion de votre appareil à la fréquence 2,4 GHz.
	Le routeur bloque l’application TCL Home+	Vérifiez si l’application est bloquée par le coupe-feu du routeur.
	Mot de passe WiFi erroné.	Entrez et vérifiez de nouveau le mot de passe WiFi.
Incapacité de trouver ou de se connecter au Réseau sans fil	L’application peut avoir besoin d’une autorisation de localisation	Donnez à TCL Home + l’autorisation de localisation dans les réglages du téléphone.
