Nautilus Pool Up - Robot nettoyeur DOLPHIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot nettoyeur de piscine
Marque	Dolphin (Maytronics)
Modèle	Nautilus Pool Up
Alimentation électrique	100-250 VAC, 50-60 Hz, 180 W, sortie <30 VDC
Protection du moteur	IP 68
Protection de l'alimentation	IP 54
Profondeur minimale d'eau	0,4 m
Profondeur maximale d'eau	5 m
Température de l'eau	6 °C à 35 °C
Taux de chlore maximal	4 ppm
pH recommandé	7,0 - 7,8
Concentration maximale de sel	5000 ppm (NaCl)
Type de filtration	Sac filtrant lavable ou cartouche filtrante
Type de brosse	Brosse PVC (pour béton, PVC, fibre de verre)
Fonctions principales	Nettoyage automatique, brossage actif, rampe sur surfaces, arrêt automatique en fin de cycle
Entretien	Nettoyage du sac ou des cartouches, rinçage des brosses, nettoyage de l'impulseur
Sécurité	Débrancher l'alimentation avant entretien, ne pas entrer dans l'eau pendant le fonctionnement, utiliser un disjoncteur différentiel
Câble flottant	Intégré, longueur non précisée
Stockage hors saison	Vider l'eau, nettoyer filtre, enrouler le câble, stocker à l'envers

FOIRE AUX QUESTIONS - Nautilus Pool Up DOLPHIN

Comment brancher le robot nettoyeur à l'alimentation ?

Introduisez le connecteur du câble flottant dans l'encoche de l'alimentation (1), alignez-le avec la rainure, puis tournez dans le sens des aiguilles d'une montre (2).

Quelle est la profondeur minimale pour utiliser le robot ?

La profondeur minimale est de 0,4 m. Ne pas utiliser dans une piscine moins profonde.

Comment nettoyer le sac filtrant ?

Débranchez l'alimentation, ouvrez le couvercle inférieur, sortez le sac, rincez-le au tuyau d'eau. Vous pouvez aussi le laver en machine (programme délicat).

Le robot s'arrête-t-il automatiquement ?

Oui, le robot s'éteint automatiquement à la fin du cycle de nettoyage. Vous pouvez alors le retirer de l'eau.

Quelles sont les précautions de sécurité importantes ?

Utilisez un disjoncteur de fuite à la terre, positionnez l'alimentation à 3,5 m du bord, ne rentrez pas dans l'eau pendant le fonctionnement, et débranchez avant tout entretien.

Puis-je utiliser le robot dans une piscine en eau de mer ?

Oui, mais la concentration de sel (NaCl) ne doit pas dépasser 5000 ppm.

Comment enlever les débris coincés dans l'impulseur ?

Débranchez l'alimentation, ouvrez l'impulseur et retirez les débris à la main. N'utilisez pas d'outils métalliques.

Le robot peut-il ramper sur les parois ?

Oui, grâce à sa brosse active et sa conception, il peut grimper sur toutes les surfaces (parois, escaliers).

Comment stocker le robot en hiver ?

Videz l'eau du robot, nettoyez le filtre, enroulez le câble sans le tordre, et stockez-le à l'envers dans un endroit protégé pour ne pas écraser les brosses.

Que faire si le câble flottant est tordu ?

Pour éliminer les plis, tendez le câble entièrement et laissez-le au soleil pendant au moins une journée.

MODE D'EMPLOI Nautilus Pool Up DOLPHIN

Instructions d'opération

1. SPECIFICATIONS...... 2
2. AVERTISSEMENTS ET PRECAUTIONS......2

3.1. Avertissements....2 3.2. Précautions....2

1. ELEMENTS DU NETTOYEUR DE PISCINE....3
2. UTILISATION DU NETTOYEUR DE PISCINE....3

5.1. Montage....4 5.2. Introduction du Nettoyeur dans la piscine....4 5.3. Retrait du Nettoyeur de la piscine....5 5.4. Entretien....6

5.4.1. Le nettoyage du système de filtrage....6 5.4.2. Nettoyage de l'impulseur....8 5.5. Stockage hors saison....9

1. Introduction

Merci d'avoir acheté ce Robot Nettoyeur de Piscine de chez Maytronics.

Nous sommes convaincus que votre Robot Nettoyeur de Piscine vous assurera un nettoyage crédible, convenable et rentable de votre piscine. Son filtrage fiable de toutes les piscines, son brossage actif et sa brosse grimpant sur toutes les surfaces permettent d'assurer l'hygiène maximale de votre piscine.

Les Robots Nettoyeurs de Piscine de Maytronics fournissent une technologie de nettoyage avancée, une performance de longue durée et une maintenance en toute simplicité. Vous et votre famille pourrez profiter en toute confiance d'une piscine entièrement propre.

2. Specifications

Protection du moteur : IP 68

Profondeur minimale: 0,4 m (1,33 pieds)

Profondeur maximale: 5 m (16,4 pieds)

D'alimentation

Alimentation numérique avec « Mode Interrupteur » ("Switch-Mode")

• Input - 100 VAC – 250 VAC
• 50 Hz – 60 Hz • 180 W • Output - <30 VDC IP 54

3.1. Avertissements

• Utilisez uniquement le bloc d'alimentation électrique qui vous a été fourni à l'origine
• Assurez-vous que la prise électrique est protégée par un disjoncteur de fuite à la terre
• Éloignez le bloc d'alimentation des flaques d'eau
• Positionnez le bloc d'alimentation à au moins 3.5 m (12 pieds) du bord de la piscine
• N'entrez pas dans la piscine lorsque le Nettoyeur est en marche
• Débranchez l'alimentation électrique avant tout entretien du robot
• Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2. Précautions

N'utilisez le Nettoyeur de Piscine que lorsque les conditions de l'eau sont les suivantes :

Chlore 4 ppm max
pH 7,0 – 7,8
Température 6 °C	-35 °C (43 °F – 95 °F)
NaCl Maximum = 5000 ppm

4. Elements du nettoyeur de piscine

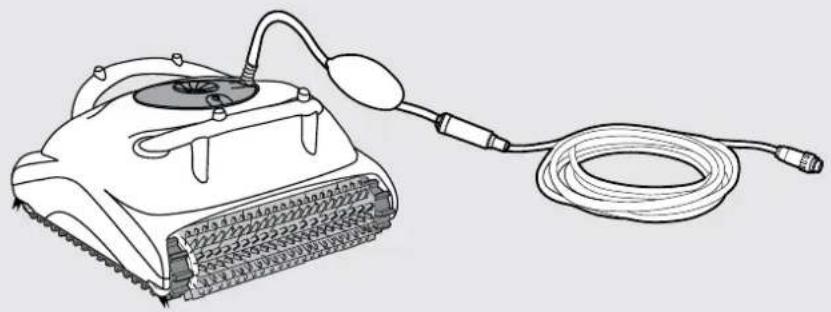

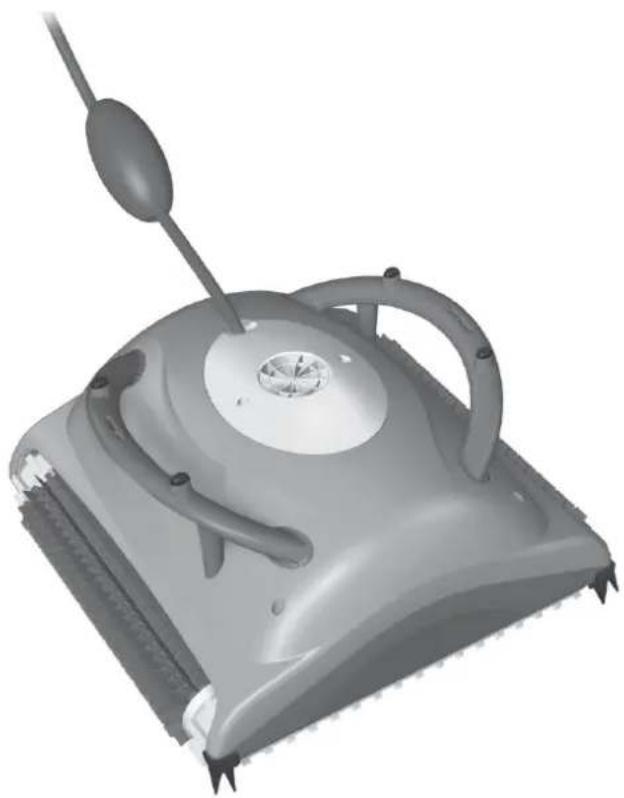

▶ Robot Nettoyeur de piscine R1

Brosse PVC pour revêtement béton, PVC, fibre de verre.

▶ Filtration

Couvercle inférieur et sac filtre

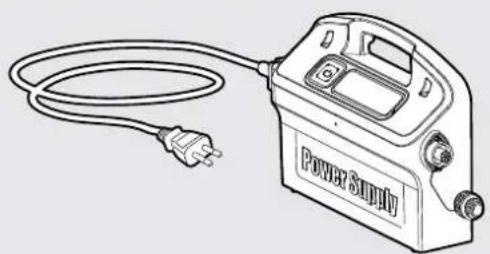

▶ Unité d'alimentation

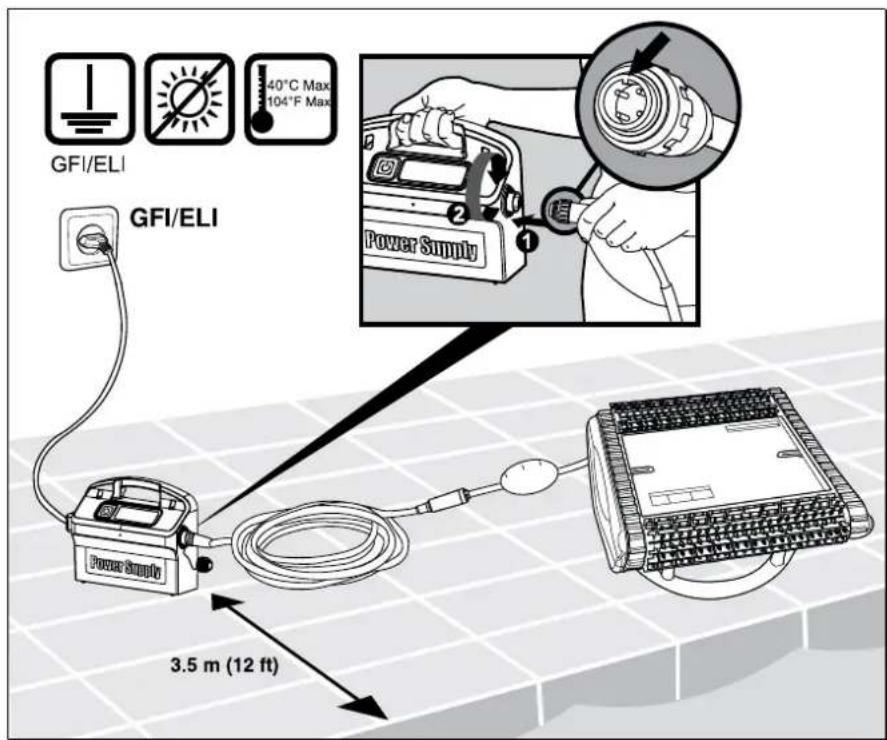

Positionnez le bloc d'alimentation de manière à ce qu'il soit à peu près au milieu de la longueur de la piscine à une distance de 3.5 m (12 pieds).

Branchez le câble flottant à l'alimentation en l'introduisant à l'aide de l'encoche dans le connecteur (1) et alignez-le avec la rainure de la prise du bloc d'alimentation; ensuite, tournez dans le sens des aiguilles d'une montre (2).

5.2. Introduction du nettoyeur dans la piscine

Si la brosse "Wonder" ou les anneaux "Wonder" sont secs, les tremper dans l'eau jusqu'à ce qu'ils deviennent souples.

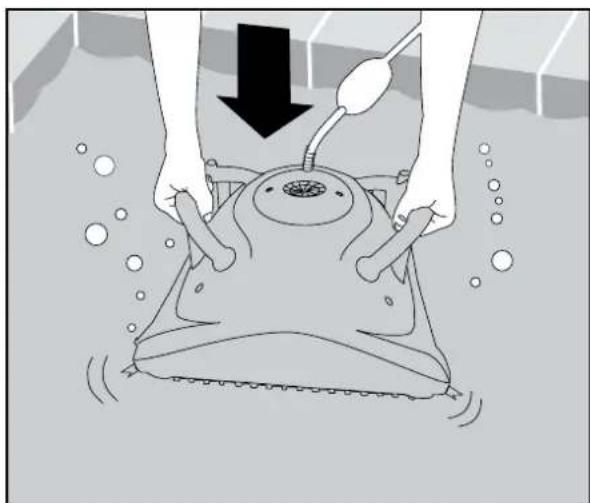

Secouez le robot sur les côtés ou de haut en bas pour libérer les bulles d'air. Laissez-le couler vers le fond de la piscine.

Mettez l'appareil sous tension (ON).

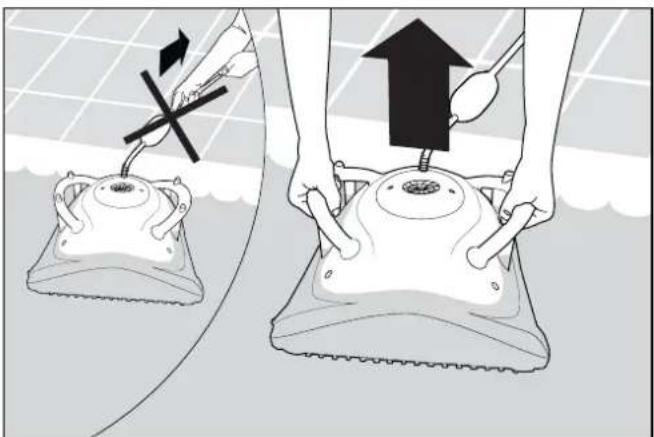

5.3. Retrait du nettoyeur de la piscine

Le robot s'éteindra automatiquement à la fin du cycle de nettoyage.

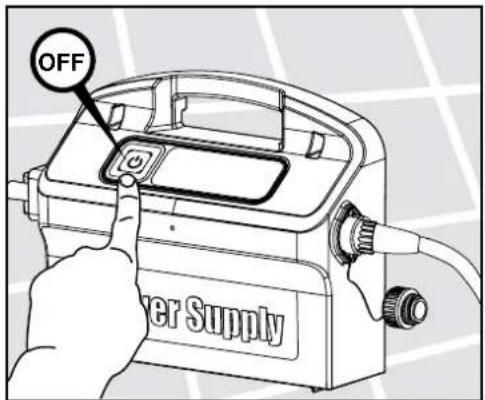

Coupez le courant (OFF) et débranchez le bloc d'alimentation

À l'aide du câble de flottaison, ramenez le Nettoyeur de Piscine au bord de la piscine.

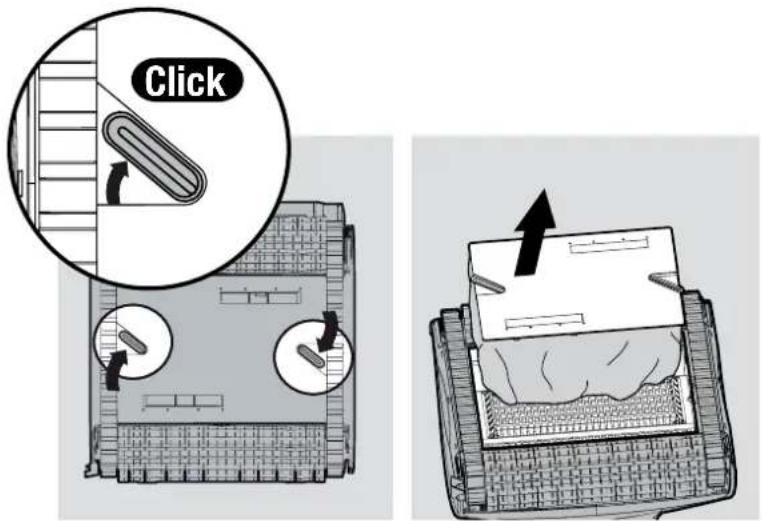

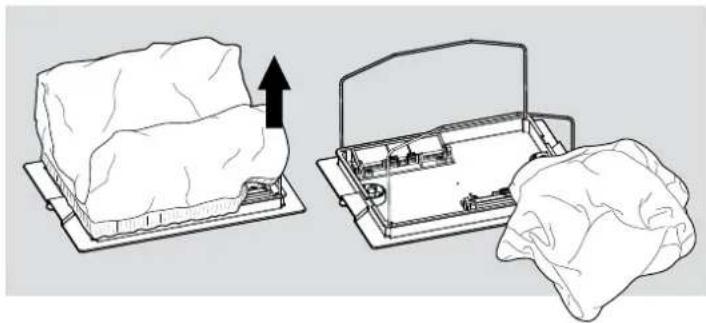

Nettoyage du sac filtrant

Débranchez le bloc d'alimentation.

Tournez le Nettoyeur de Piscine à l'envers.

Ouvrez le couvercle inférieur.

Sortez le sac de filtrage.

Nettoyez le sac de filtrage à l'aide d'un tuyau d'eau.

Nous recommandons de laver de temps en temps le sac de filtrage en machine à laver en utilisant le programme pour tissus délicats.

De temps en temps, rincez les brosses à l'aide d'un tuyau d'eau.

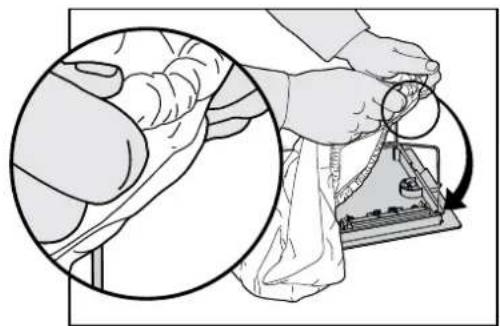

Remplacement du sac de filtrage

Posez le sac de filtrage sur le cadre de façon à ce que la sangle soit au milieu du côté le plus court.

Assurez-vous de bien positionner le sac.

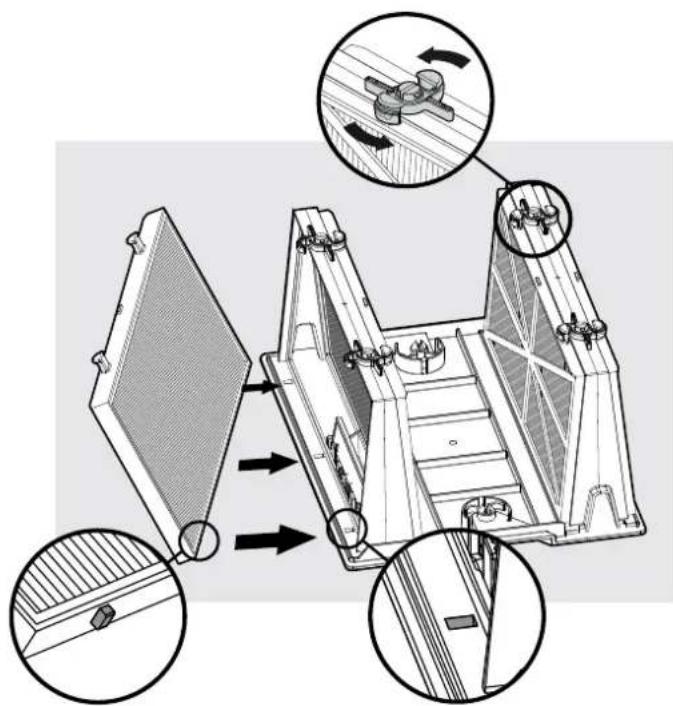

Nettoyage des filtres de cartouche

Remarque: Ne laissez pas les filtres de cartouche sécher avant de les nettoyer.

Débranchez le bloc d'alimentation.

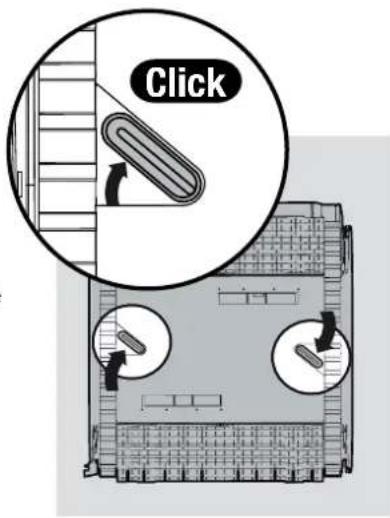

Le Nettoyeur de Piscine étant à l'envers, ouvrez le couvercle inférieur et sortez-le de l'appareil.

Ouvrez les agrafes et sortez les filtres.

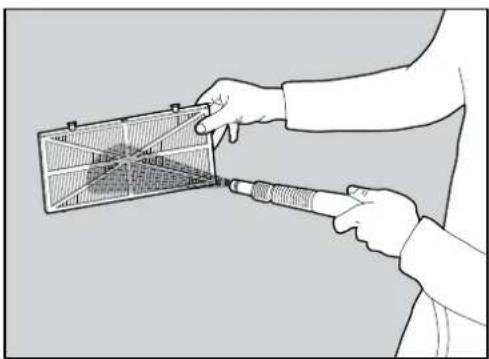

Nettoyez les filtres à l'aide d'un tuyau d'eau.

Introduisez les filtres, les supports en plastique donnant vers l'extérieur. Introduisez l'unité de cartouche.

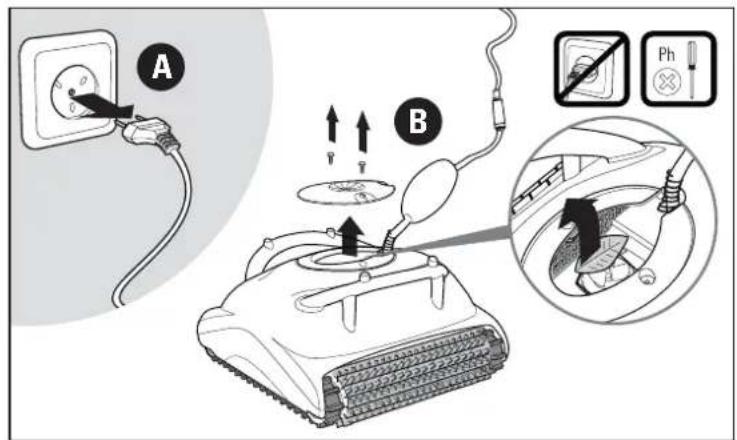

5.4.2. Nettoyage de l'impulseur

Débranchez le bloc d'alimentation.

Si vous constatez l'existence de débris emprisonnés dans l'impulseur, ouvrez l'impulseur et retirez les débris.

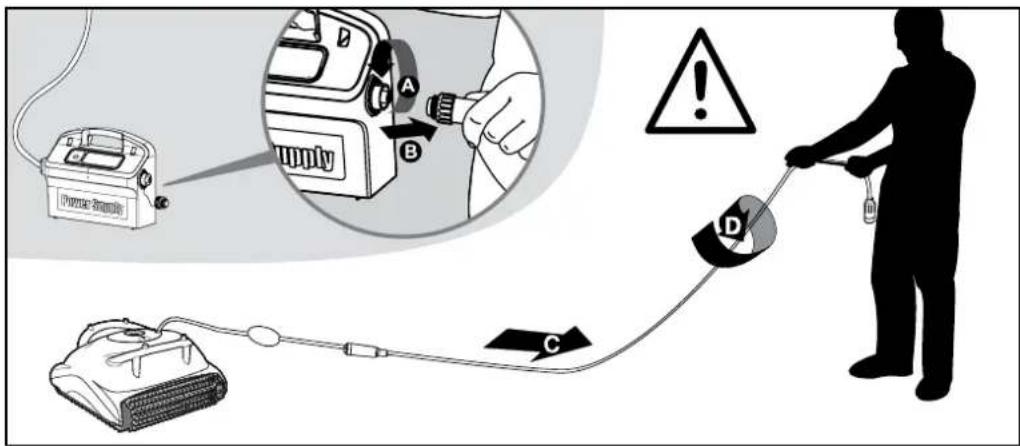

Pour éliminer les plis, tendez le câble entièrement et laissez-le au soleil pendant au moins une journée.

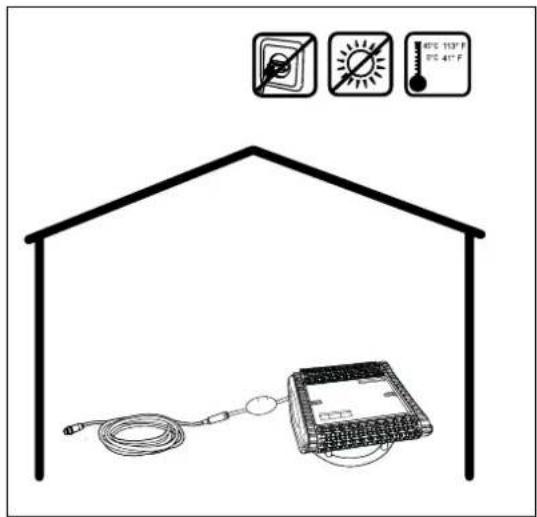

5.5. Stockage hors saison

Si le Nettoyeur de Piscine n'est pas utilisé pendant une période prolongée, veuillez l'entreposer de la manière suivante :

• Assurez-vous qu'il n'y a plus d'eau dans le Nettoyeur de Piscine.
• Nettoyez à fond le sac ou les cartouches et remettez-les en place.
• Rembobinez le câble sans l'entortiller.
• Entreposez le nettoyeur de piscine dans un endroit protégé, et posez-le à l'envers (de façon à ne pas écraser les brosses).
