15500CBR - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire d'extérieur basse tension
Marque	Kichler
Modèle	15500CBR
Catégorie	Éclairage paysager
Type d'ampoule	MR16 (halogène ou LED compatible)
Alimentation	Transformateur 15V CA max 300W (25A)
Distance minimale d'une piscine	10 pieds (3 mètres)
Enfouissement du fil	Minimum 6 pouces (152 mm)
Section de fil recommandée	8, 10 ou 12 AWG selon la longueur
Support de montage	Maillon rapide et chaîne réglable
Matériaux	Métal résistant aux intempéries
Installation	Conforme au Code électrique national (NEC)
Entretien	Retirer régulièrement débris, feuilles et paillis
Sécurité	Ne pas utiliser de lampe halogène tungstène sauf indication contraire
Garantie	Annulée si installation non conforme

FOIRE AUX QUESTIONS - 15500CBR Kichler

Quel type d'ampoule utiliser avec le Kichler 15500CBR ?

Ce luminaire est conçu pour une ampoule MR16. N'utilisez pas de lampe halogène au tungstène sauf si le luminaire est marqué pour cela. Les ampoules LED MR16 sont compatibles.

Quelle distance minimale respecter par rapport à une piscine ?

Le luminaire ne doit pas être monté à moins de 10 pieds (3 mètres) d'une piscine, d'un spa ou d'une fontaine.

Comment installer le support de montage ?

Utilisez le maillon rapide pour connecter le support de montage au luminaire. Installez d'abord le support à l'endroit désiré (plafond ou arbre), puis ajustez la longueur de la chaîne en retirant des maillons si nécessaire.

Quelle est l'alimentation électrique requise ?

Le luminaire doit être utilisé avec un transformateur basse tension de 15 volts, d'une puissance maximale de 300 watts (25 ampères) par circuit.

Comment enterrer le câble d'alimentation ?

Selon le NEC, le fil d'enfouissement direct doit être enterré à au moins 6 pouces (152 mm) sous la surface du sol.

Quels sont les entretiens recommandés ?

Il faut régulièrement enlever les feuilles mortes, aiguilles de pin, herbes coupées, paillis ou débris accumulés sur l'ampoule, la lentille ou le corps de l'appareil pour éviter tout risque d'incendie.

Peut-on utiliser ce luminaire avec un variateur ?

La notice ne mentionne pas de variateur. Pour les ampoules LED MR16, vérifiez la compatibilité avec votre variateur. En cas de doute, utilisez un interrupteur standard.

Comment remplacer l'ampoule ?

Coupez d'abord l'alimentation électrique. Dévissez le cache pour accéder à la douille. Retirez l'ancienne ampoule MR16 et installez la nouvelle. Revissez le cache.

Le luminaire est-il garanti ?

La garantie est annulée si l'installation n'est pas conforme au Code électrique national et aux spécifications locales. Suivez scrupuleusement les instructions pour préserver la garantie.

Puis-je rallonger le câble ?

Oui, des fils d'enfouissement direct supplémentaires sont disponibles chez votre distributeur Kichler. Utilisez la section de fil adaptée (8, 10 ou 12 AWG) selon la longueur nécessaire.

MODE D'EMPLOI 15500CBR Kichler

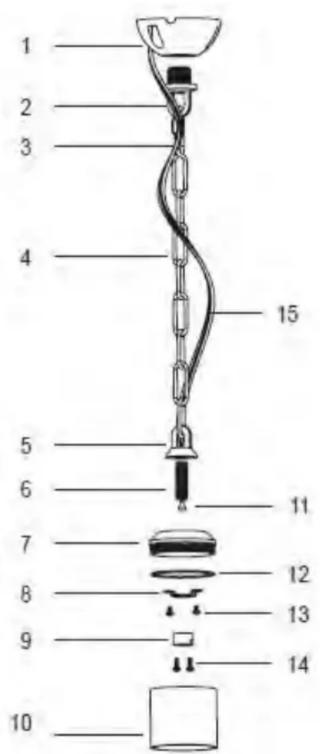

Diagramme d'appareils

Cet appareil est prévu pour l'installation conformément au Code électrique National (NEC) et les spécifications du code local. Ne pas respecter ces codes et instructions peut entraîner des blessures graves et/ou des dommages matériels et annulera la garantie.

1) ATTENTION: Cet appareil est ne pas être monté à moins de 10 pieds (3 M) d'une piscine, le spa ou la fontaine. 2) Cet appareil doit être utilisé uniquement avec un bloc d'alimentation (transformateur) évalué à un maximum de 300 W (25 ampères) 15 volts par circuit.

3) Selon les exigences du Code électrique National (NEC), l'enfouissement direct du fil évalué est d'être enterré un minimum de 6" [152 mm] sous la surface du sol. Remarque : Si le fil d'enfouissement Direct supplémentaire est nécessaire, contactez votre distributeur local du paysage Kichler®.

- 8 fil de GA peut être acheté en longueur de 250 pieds (76 M), 15503-BK.

- 10 fil de GA peut être acheté en longueur de 250 pieds (76 M), 15504-BK.

- 12 fil de GA peut être acheté dans des longueurs de 100 pi (30 M), 15501-BK; 250 PIEDS (76 M), 15502-BK; 500 PIEDS (152M), 15505-BK; et 1000 pieds (304 M), 15506-BK)

4) Le luminaire ne doit pas utiliser une lampe halogène au tungstène sauf si le luminaire est marqué pour une utilisation avec ces feux.

5) Câblage connexions doivent être faites avec fil approuvé/répertoriés connexion ou les dispositifs adaptés à l'application. Ne pas dépasser les spécifications du fabricant du câblage combinaison pour la taille et la quantité des conducteurs.

Attention

LORSQUE VOUS INSTALLEZ LE PAYSAGE KICHLER LIGHTING (LIGNE OU BASSE TENSION), IL FAUT POUR TENIR À L'ÉCART DES MATIÈRES COMBUSTIBLES POTENTIELLEMENT. LORS DE L'ENTRETIEN DES LUMINAIRES, VEILLEZ À ENLEVER LES FEUILLES, AIGUILLES DE PIN, GRASS CLIPPINGS, PAILLIS OU LES DÉBRIS ACCUMULÉS SUR L'AMPOULE, LENTILLE OU CORPS DE L'APPAREIL.

Instructions d'installation

1) COUPER L'ALIMENTATION ÉLECTRIQUE. 2) Ouvrir le maillon « Quick link » pour connecter le support de montage et les pièces restantes. 3) Installer le support de montage à l'endroit désiré sur le plafond/l'arbre. 4) Régler la longueur de la chaîne du luminaire comme désiré en retirant des maillons de chaîne au besoin. 5) Dévisser le cache pour exposer la douille. Installer l'ampoule MR16 dans la douille. Réinstaller le cache une fois l'ampoule installée. 6) Raccorder le support de montage au luminaire à l'aide du maillon « Quick link ». 7) Faire la connexion en utilisant des écrous à fil (non fournis).
