XNV-8081RE - Caméra de surveillance Hanwha - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance réseau
Marque	Hanwha
Modèle	XNV-8081RE
Catégorie	Caméra extérieure à dôme anti-vandalisme
Alimentation	PoE+ (IEEE 802.3at), 53 V DC, 0,48 A
Consommation électrique	12,95 W max (PoE OUT inclus)
Résolution maximale	8 Mpx (3840 × 2160)
Compression vidéo	H.265, H.264, MJPEG
Objectif	Motorisé zoom, autofocus, varifocal
Vision nocturne	LED IR intégrées
Angles de rotation	Panoramique : 0° ~ 360°, Inclinaison : -45° ~ 85°, Rotation : 0° ~ 355°
Indice de protection	IP67 / IP6K9K (extérieur)
Stockage interne	Carte micro SD/SDHC/SDXC jusqu'à 256 Go (MLC requis)
Audio	Entrée microphone/ligne, sortie ligne, microphone intégré (modèles intérieurs)
Alarme	1 entrée capteur, 1 sortie alarme (12 V DC / 50 mA max)
Connectivité réseau	RJ-45 10/100BASE-T, PoE OUT pour seconde caméra (80 m max)
Protocoles réseau	DHCP, DDNS, UPnP, Bonjour
Fonctions d'analyse	Détection de mouvement, analyse vidéo intelligente, classification sonore
Gestion de la sécurité	Mot de passe administrateur, changement obligatoire à la première connexion, recommandé tous les 3 mois
Compatibilité	NAS QNAP / Synology, NVR Wisenet
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de détergents alcoolisés, solvants ou produits pétroliers
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un technicien qualifié

FOIRE AUX QUESTIONS - XNV-8081RE Hanwha

Comment réinitialiser le mot de passe de la caméra ?

Pour réinitialiser le mot de passe, appuyez sur le bouton RESET situé sur le module de la caméra. Cela rétablira les paramètres d'usine, y compris le mot de passe. Attention : toutes les configurations seront perdues.

Comment insérer une carte micro SD dans la caméra ?

Avant d'installer la caméra, insérez la carte micro SD dans le logement prévu à cet effet sur le module de la caméra, dans le sens de la flèche. Assurez-vous que la caméra est hors tension et que la carte est de type MLC pour une meilleure endurance.

Comment connecter la caméra au réseau ?

Connectez un câble Ethernet entre le routeur PoE+ (IEEE 802.3at) et le port PoE+ IN de la caméra. Si vous utilisez une seconde caméra, connectez-la au port PoE OUT (câble max 80 m). Assurez-vous d'utiliser un câble de catégorie 5e ou supérieur.

Comment configurer l'adresse IP de la caméra ?

Utilisez le logiciel Device Manager téléchargeable sur le site Hanwha Vision. Recherchez automatiquement la caméra, puis modifiez l'adresse IP en mode statique ou DHCP. Par défaut, la caméra obtient une IP via DHCP ; en l'absence de serveur DHCP, elle utilise 192.168.1.100.

Comment accéder à la caméra depuis un navigateur ?

Ouvrez un navigateur compatible (Chrome, Firefox, Edge, Safari) et saisissez l'adresse IP de la caméra (ex : http://192.168.1.100). Si le port HTTP est différent de 80, ajoutez le numéro de port (ex : http://192.168.1.100:8080). Connectez-vous avec l'identifiant admin et le mot de passe défini.

Comment installer la caméra au plafond ?

Fixez d'abord la plaque de montage au plafond à l'aide des vis adaptées, en utilisant le gabarit fourni. Passez les câbles LAN et audio/alarme à travers le trou de la plaque. Montez le boîtier de la caméra sur la plaque, puis connectez les câbles au module. Enfin, ajustez l'objectif et fixez le couvercle du dôme en serrant les vis avec la clé hexagonale.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces. En cas de saleté tenace, humidifiez légèrement le chiffon avec de l'eau. N'utilisez jamais de détergents contenant de l'alcool, des solvants, des tensioactifs ou des produits pétroliers, car ils peuvent endommager la surface.

Que faire si aucune image ne s'affiche ?

Vérifiez les connexions réseau et l'alimentation PoE. Assurez-vous que la méthode de transmission n'est pas réglée sur multidiffusion si votre routeur ne la prend pas en charge. Dans le visualiseur Web, vérifiez que le profil vidéo est correctement configuré. Si le problème persiste, redémarrez la caméra ou réinitialisez-la.

Comment connecter un microphone externe ?

Branchez le microphone externe sur le port AUDIO IN de la caméra (prise jack 3,5 mm). Dans le visualiseur Web, allez dans Paramètres > Audio et sélectionnez la source d'entrée comme Microphone externe. Pour les modèles intérieurs, un microphone intégré est disponible.

Comment utiliser la fonction PoE OUT pour alimenter une seconde caméra ?

Connectez un câble Ethernet entre le port PoE OUT de la caméra principale (XNV-8081RE) et le port PoE+ IN de la seconde caméra. La distance maximale entre les deux caméras est de 80 m. La puissance totale disponible pour la seconde caméra est limitée à 12,95 W. Assurez-vous que la seconde caméra est compatible PoE.

MODE D'EMPLOI XNV-8081RE Hanwha

Manuel d'utilisation

XNV-6081RE/XNV-8081RE

XND-6081REV/XND-8081REV

Droits d'auteur

©2020 Hanwha Vision Co., Ltd. Tous droits réservés.

Chaque marque déposée ci-dessus est enregistrée. Les noms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou modifié, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Vision fait de son mieux pour vérifier et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifier les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

L'ID initial de l'administrateur est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

Instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. lvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurité des prises de terre et polarisée nie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise existante.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14. du, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
15. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de PcE(53 V), 0,48 A. (XNV-6081RE/XND-6081REV)
16. Ce produit est destiné à être alimenté par une unité d'alimentation répertorlée de « classe 2 » ou « LPS » et un courant nominal de PoE(53 V), 0,48 A. (XNV-8081RE/XND-8081REV)
17. Ce produit est destiné à être alimenté par un courant isolé.
18. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
19. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
20. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvents chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
21. lez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
22. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
23. Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du compartiment, la vidéo ne posera aucun problème.

Avertissement

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ, NE PAS INSÉRER D'OBJET METALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

Attention

ATTENTION

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHocs ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

Explication des symboles graphiques

Le symbole de l'éclair se terminant par une flèche une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

Catégorie de classe i

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

Attention

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

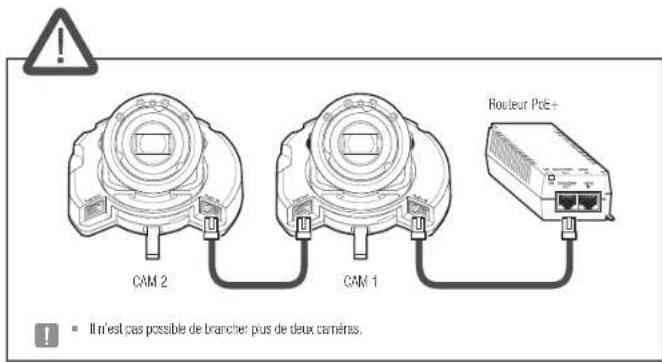

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez pas de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non-respect des instructions fournies.

Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.

Utilisez des câbles STP (paires torsadées blindées) pour connecter les produits.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

SOMMAIRE

PRÉSENTATION3	3 Instructions Importantes Relatives à la Sécurité6 Spécifications PC Recommandées6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC6 NAS — Indications du fabricant8 Accessoires en option pour l'installation	CONNEXION ET CONFIGURATION RÉSEAU31	31 Connector la Caméra Directement au Réseau de Zone Locale31 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP32 Utilisation de Device Manager32 Recherche automatique de la caméra32 Configuration de l'adresse IP33 Enregistrement manuel de la caméra33 Configuration automatique de l'IP34 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)35 Connexion à la Caméra Depuis Un Ordinateur Local Partagé35 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet
CAMÉRA EXTÉRIEURE À DÔMEANTI-VANDALISME9	9 Contenu9 D'un Coup d'œil10 Installation
CAMÉRA INTÉRIEURE À DÔME18	18 Contenu18 D'un Coup d'œil19 Installation	VISIONNEUR WEB36	36 Connexion à la Caméra37 Réglage du mot de passe37 Login37 Installation de la visionneuse Web de la caméra
INSTALLATION ET CONNEXION26	26 Règlage de l'orientation de la caméra de surveillance27 Connexion à d'autres Périphériques	ANNEXES38	38 Résolution de Problèmes39 Open Source Announcement

Spécifications PC recommandées

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur • RAM : 8G ou supérieur - Système d'exploitation pris en charge : MS Windows 8.1, 10, Mac OS X 10.13 - Navigateur recommandé : Google Chrome - Navigateurs pris en charge : MS Explorer11, MS Edge, Mozilla Firefox (Windows 64 bits uniquement), Apple Safari (Mac OSX uniquement) • VGA : Carte graphique PCIe 256MB GDDR3 ou supérieure * Certaines fonctions peuvent être restreintes même pour les navigateurs compatibles.

Caractéristiques recommandées pour la CARTE mémoire MICRO sd/sdhc/sdxc

• Capacité recommandée : 16 Go à 256 Go (Type MLC requis)
• Fabricants recommandés : SanDisk, Transcend
• Type de produit : Haute endurance
• La compatibilité varie en fonction des fabricants et des types de cartes.

• Capacité recommandée : On recommande 200GO ou plus.
• Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes. Produits recommandés : QNAP NAS, Synology NAS

Caméra extérieure à dôme anti-vandalisme XNV-6081RE/XNV-8081RE

Caméra intérieure à dôme XND-6081REV/XND-8081REV

Vous pouvez acheter des accessoires appropriés en option disponibles.

Nom du modèle Montage suspendu Couvercle de protection Tout
XNV-6081RE/XNV-8081RE SBP-187HMW SBC-180B (Noir)		SBP-300LMW (Montage sur parapet)SBP-300CMW (Montage au plafond)SBP-300WMW (Montage mural)SBP-300WMW1 (Montage mural)SBP-300NBW (Boîtier d'installation)SBP-300BW (Support de fixation murale)SBP-300PMW (Montage sur poteau)SBP-300KMW (Montage en coin)
XND-6081REV/XND-8081REV SBP-167HMW SBC-160B (Noir)

Caméra extérieure à dôme anti-vandalisme

L'accessoire varie selon le pays de vente.

Français _9

Installation

- Cette caméra est étanche et en conformité avec les spécifications de la norme IP67 / IP6K9K, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Décollez le ruban adhésif fixant le boîtier de la caméra.

10_ caméra extérieure à dôme anti-vandalisme

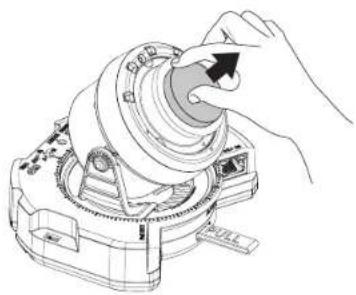

1. Retirez le coussin qui protège l'objectif de la caméra.

Insertion d'une carte mémoire micro SD

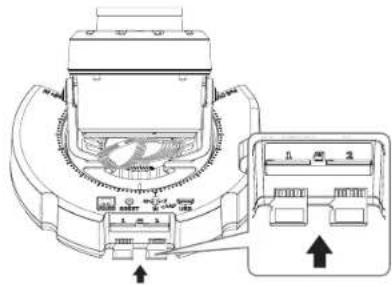

Faites glisser la carte micro SD dans le connecteur micro SD du module de caméra dans le sens de la flèche.

• Avant d'installer la caméra, vous devez insérer la carte mémoire micro SD pendant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit. En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte mémoire micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents dus à une chute ou perte de pièces.

Retrait d'une carte mémoire micro SD

Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Avant de retirer la carte mémoire Micro SD, réglez le dispositif sur et appuyez sur le bouton [Appliquer], puis mettez la caméra hors torsion.
• Si vous arrêtez la caméra ou retirez la carte mémoire Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

[Installation directe sur mur/plafond]

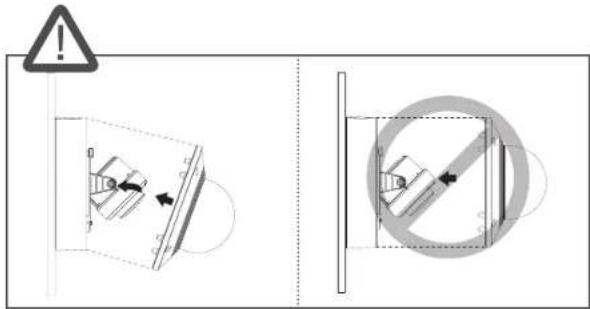

1-1. Fixez le gabarit d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

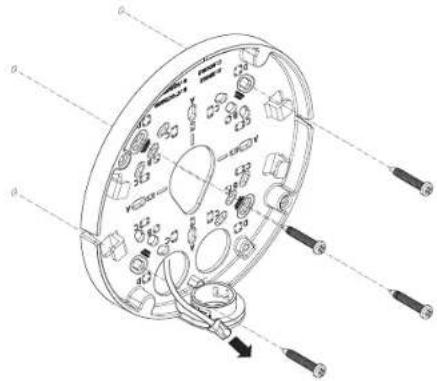

1-2. Fixez la plaque de montage avec les vis appropriées. 1-3. Tirez les câbles nécessaires entre les câbles LAN/d'audio et d'alarme à travers le trou de la plaque de montage.

Installation du tuyau utilisé

2-1. Fixez le gabarit d'installation et percez des trous pour les vis et les câbles.

2-2. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses bords.

2-3. Placez le tuyau sur la plaque de montage. 2-4. Fixez la plaque de montage avec les vis appropriées. 2-5. Tirez les câbles nécessaires entre les câbles LAN/audio et d'alarme à travers le tuyau.

Installation (boîtier de la caméra)

Utilisez une douille de câble compatible avec le câble LAN à connecter.

-Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5 -Douille à 1 trou IP66: utilisez un câble d'un diamètre compris entre €5 et 8,5 -Douille à 2 trous: utilisez un câble d'un diamètre compris entre €4,5 et 5,5

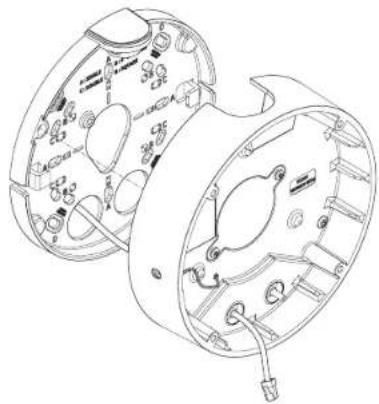

[Installation du câble LAN] (utilisation d'une seule CAM)

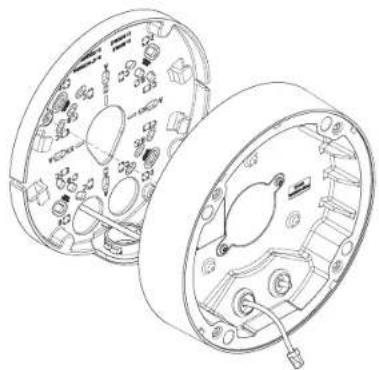

1-1. Retirez les parties extrudées de la douille à utiliser. 1-2. Faites passer le câble LAN dans le trou de la douille et branchez-le au connecteur LAN.

12 caméra extérieure à dôme anti-vandalisme

1-3. Montez la douille sur le boîtier de la caméra.

[Installation du câble LAN] (IP66) (utilisation d'une seule CAM)

2-1. Retirez la partie extrudée de la douille à 1 trou fournie. 2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-3. Montez la douille sur le boîtier de la caméra.

[Installation des câbles audio et d'alarme] (utilisation d'une seule CAM)

1. Montez la douille des câbles audio et d'alarme fournis sur le boîtier de la caméra.

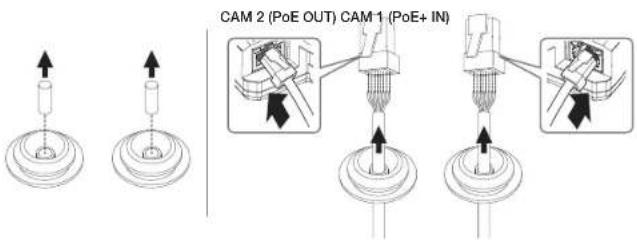

Installation des câbles LAN (utilisation de CAM 1 et CAM 2)

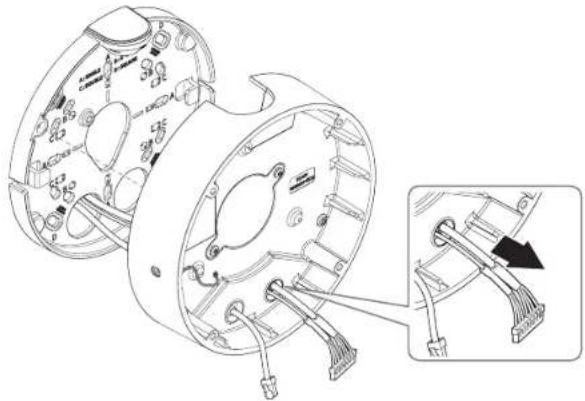

4-1. Retirez les parties extrudées de la douille à utiliser. 4-2. Faites passer le câble LAN de CAM 1 dans le trou de la douille et branchez-le au connecteur LAN (PoE+IN) 4-3. Faites passer le câble LAN de CAM 2 dans le trou de la douille et branchez-le au connecteur LAN. (PoE OUT)

4-4. Montez la douille sur le boîtier de la caméra.

Installation des câbles LAN (IP66) (utilisation de CAM 1 et CAM 2)

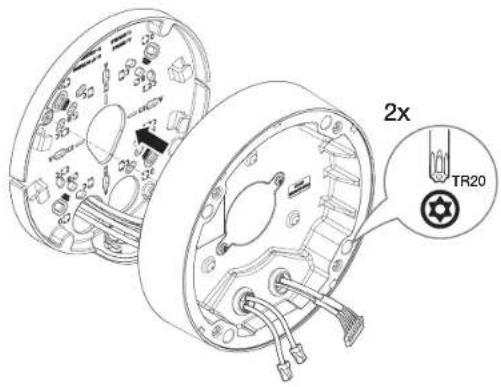

5-1. Retirez la partie extrudée de la douille à 1 trou fournie. 5-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45. (CAM 1&2)

Installateur de bouchon

5-3. Montez la douille sur le boîtier de la caméra.

14 caméra extérieure à dôme anti-vandalisme

Installation des câbles audio et d'alarme (utilisation de CAM 1 et CAM 2)

6-1. Retirez la partie extrudée de la douille à 2 trous fournie. 6-2. Faites passer les câbles LAN dans les deux trous de la douille et branchez-le au connecteur LAN.

Les douilles à 2 trous ne peuvent pas utiliser des installateurs de bouchon.

6-3. Montez la douille à 2 trous sur le boîtier de la caméra. 6-4. Montez la douille des câbles audio et d'alarme fournis sur le boîtier de la caméra.

1. Reliez la plaque de montage au boîtier de la caméra.

Installation du module de caméra

- Pour utiliser CAM 1 & 2, le câble LAN de CAM 1 doit être branché en premier.

1. Pour brancher CAM 2, retirez d'abord le logement PoE OUT.
2. Connectez les câbles LAN/d'audio et d'alame à la borne du module de camera.
3. Fixez le module de caméra au boîtier.

- Pendant l'installation, veillez à ne pas coincer vos doigts entre le module de la caméra et le boîtier.

■ Un aimant est intégré au cas du module. - Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 26)

16 caméra extérieure à dôme anti-vandalisme

[Installation directe sur mur/plafond]

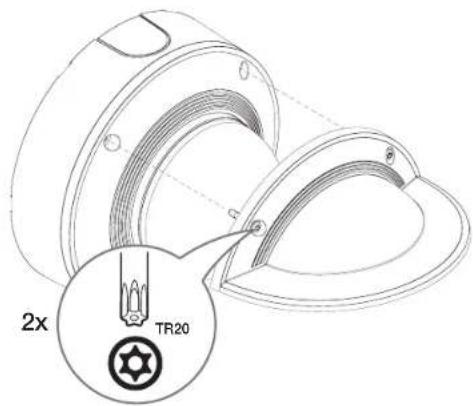

1. Montez le couvercle du dôme.

- Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage dû à une infiltration d'eau.

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

Utilisation du bouchon d'étanchéité

1. Retirez les vis du couvercle du dôme,

1. Montez le couvercle du dôme.
2. Montez le cache étanche sur le couvercle du dôme et serrez les vis.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage ou à une infiltration d'eau.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'E/S et LAN.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'extrémité de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large couche de ruban. - Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

caméra intérieure à dôme

L'accessoire varie selon le pays de vente.

18 caméra intérieure à dôme

D'un COUP d'œil

1 Couvre-tuyau

2 Plaque de montage 3 Étui de la caméra

4 Module de la caméra

5 Couvre-dôme

6 LED IR 7 Capteur d'éclairage

Borne de connexion au réseau (POE OUT)

câble audio et alarme 13 Sangle de séparation 9 Bouton de réinitialisation

16 Fente pour carte micro SD 15 Sortie vidéo 10 Bouton de commande Zoom/Montage

18 Borne de connexion du câble de microphone 17 Terminal micro USB

Installation

- Cette caméra est étanche et en conformité avec les spécifications de la norme IP52, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Décollez le ruban adhésif fixant le boîtier de la caméra.

1. Retirez le coussin qui protège l'objectif de la camera.

Insertion d'une carte mémoire micro SD

Faites glisser la carte micro SD dans le connecteur micro SD du module de caméra dans le sens de la flèche.

• Avant d'installer la caméra, vous devez insérer la carte mémoire micro SD pendant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.
• En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte mémoire micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents dus à une chute ou perte de pièces.

Retrait d'une carte mémoire micro SD

Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Avant de retirer la carte mémoire Micro SD, désactivez le dispositif et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension.
• Si vous arrêtez la caméra ou retirez la carte mémoire Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

[Installation directe sur mur/plafond]

1-1. Fixez le gabarit d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

1-2. Fixez la plaque de montage avec les vis appropriées. 1-3. Tirez les câbles nécessaires entre les câbles LAN/d'audio et d'alarme à travers le trou de la plaque de montage.

Installation du tuyau utilisé

2-1. Fixez le gabarit d'installation et percez des trous pour les vis et les câbles.

2-2. Séparez le couvre-luyau de la plaque de montage en appuyant sur ses côtés.

2-3. Placez le tuyau sur la plaque de montage. 2-4. Fixez la plaque de montage avec les vis appropriées. 2-5. Tirez les câbles nécessaires entre les câbles LAN/audio et d'alarme à travers le tuyau.

Installation (boîtier de la caméra)

Utilisez une douille de câble compatible avec le câble LAN à connecter.

-Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5

-Douille à 1 trou IP66 : utilisez un câble d'un diamètre compris entre 5 et 8,5

-Douille à 2 trous: utilisez un câble d'un diamètre compris entre 04.5 et 5.5

[Installation du câble LAN] (utilisation d'une seule CAM)

1-1. Retirez les parties extrudées de la douille à utiliser. 1-2. Faites passer le câble LAN dans le trou de la douille et branchez-le au connecteur LAN.

Caméra intérieure à dôme

1-3. Montez la douille sur le boîtier de la caméra.

[Installation du câble LAN] (IP66) (utilisation d'une seule CAM)

2-1. Retirez la partie extrudée de la douille à 1 trou fournie. 2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-3. Montez la douille sur le boîtier de la caméra.

[Installation des câbles audio et d'alarme] (utilisation d'une seule CAM) 3. Montez la douille des câbles audio et d'alarme fournis sur le boîtier de la caméra.

22 caméra intérieure à dôme

Installation des câbles LAN (utilisation de CAM 1 et CAM 2)

4-1. Retirez les parties extrudées de la douille à utiliser. 4-2. Faites passer le câble LAN de CAM 1 dans le trou de la douille et branchez-le au connecteur LAN (PoE+IN) 4-3. Faites passer le câble LAN de CAM 2 dans le trou de la douille et branchez-le au connecteur LAN. (PoE OUT)

4-4. Montez la douille sur le boîtier de la caméra.

Installation des câbles LAN (utilisation de CAM 1 et CAM 2)

5-1. Retirez la partie extrudée de la douille à 1 trou fournie. 5-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45. (CAM 1&2)

Installateur de bouchon

5-3. Montez la douille sur le boîtier de la caméra.

Caméra intérieure à dôme

[Installation des câbles audio et d'alarme] (utilisation de CAM 1 et CAM 2)

6-1. Retirez la partie extrudée de la douille à 2 trous fournie. 6-2. Faites passer les câbles LAN dans les deux trous de la douille et branchez-le au connecteur LAN.

Les douilles à 2 trous ne peuvent pas utiliser des installateurs de bouchon.

6-3. Montez la douille à 2 trous sur le boîtier de la caméra. 6-4. Montez la douille des câbles audio et d'alarme fournis sur le boîtier de la caméra.

1. Reliez la plaque de montage au boîtier de la caméra.

24 caméra intérieure à dôme

Installation du module de caméra

- Pour utiliser CAM 1 & 2, le câble LAN de CAM 1 doit être branché en premier.

1. Pour brancher CAM 2, retirez d'abord le logement PoE OUT.
2. Connectez les câbles LAN/d'audio et d'alarme à la borne du module de caméra.
3. Fixez le module de caméra au boîtier.

- Pendant l'installation, veillez à ne pas coincer vos doigts entre le module de la camera et le boîtier.

Un aimant est intégré au cas du module.

- Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Branchez le câble du microphone au module de caméra.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 26)

[Installation directe sur mur/plafond]

1. Montez le couvercle du dôme.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage ou à une infiltration d'eau.

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

-Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond. À ce moment, la rotation du corps principal de la caméra dans la direction gauche et droite est appelée PAN, et l'ajustement de l'angle de la caméra est appelé TILT.

• L'angle panoramique est 0° - 360°.
• L'angle d'inclinaison est -45° - 85°.
• L'angle de rotation est 0° - 355°.

Avec un angle d'inclinaison de 75° ou plus, un blocage de la vue ou une image floue peut apparaître dans certaines parties de l'écran en fonction du zoom grossissant.

- Ne forcez pas la rotation ou appuyez sur l'objectif de mise au point/zoom. Sinon, la mise au point pourrait ne pas fonctionner correctement en raison d'une panne de moteur.

Méthodes de réglage

1. Ajustez l'angle panoramique en tenant compte de la direction à surveiller.
2. Ajustez l'angle horizontal pour que la vidéo ne bascule pas lors de la rotation.
3. Ajustez l'angle d'inclinaison dans la direction à surveiller.

Réglez l'orientation des LED IR pour qu'un instrument ne gène pas leur vue.

Réglez l'orientation des LED IR pour qu'un cache étanche ne gène pas leur vue (le cas échéant).

• Le terminal de sortie VIDEO du produit est fourni pour une facilité d'installation, et n'est pas recommandé à des fins de contrôle.
• Le terminal Micro USB du produit est fourni pour faciliter l'installation, et n'est pas recommandé à des fins de surveillance.

Mise sous tension et mise en réseau

Raccordez le routeur PoE+ à la borne PoE+ IN de la caméra.

Vous pouvez utiliser la borne PoE OUT pour installer une caméra PoE supplémentaire.

• Raccordez à un connecteur PoE du routeur compatible PoE (Alimentation électrique par Ethernet). Utilisez une alimentation électrique par PoE+ qui est conforme aux protocoles IEEE 802.3at.
• Nous vous recommandons de brancher une caméra PoE qui est conforme aux spécifications de la borne PoE CUT. Veuillez noter qu'une seule caméra supplémentaire peut être installée.

Spécifications du câble réseau

Élément PoE-IN (CAM 1) PoE OUT (CAM 2)
Connecteur RJ-45(10/100BASE-T), RJ-45(10/100BASE-T)
Ethomot 10/100BASE-T 10/100BASE-T
Câbré Catégorie 5e Catégorie 5e
Distance max. 100 m 80 m
Support ou PoE IEEE 802.3at		Max 12,95 W

Configuration de la caméra

1. Connectez l'adapteur OTG (5 broches) et le dongle WiFi à la borne micro USB.

Configuration du smartphone

1. Installez l'application d'installation Wisenet.
2. Sélectionnez le SSID de la caméra après avoir allumé le WiFi.
3. Exécutez l'application d'installation de Wisenet.
4. Lorsque vous vous connectez à la caméra, la vidéo sera lue sans être connectée pendant la connexion initiale.

- La vidéo sera lue sans être connectée pendant la connexion initiale.

1. Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo via votre smartphone.

Fabricant de dongle recommandé

Fabricant Modèle
NETS WF2123 n300
EDIMAX EN-7811Un
IP Time N100mini
TP-LINK TL-WN823N V1
ASUS USB-N13
NETGEAR WNA3100M

Connecter à l'entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auquel le microphone est relié.

• Vous pouvez utiliser le microphone interne de la caméra sans connexion de microphone externe (applicable uniquement aux modes XND-6081REV/XND-8081REV).
• Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
• Vérifiez les spécifications pour l'entrée audio.

-Codec audio

• Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage : 8 kHz), AAC (Débit binaire: 48Kbps / Fréquence d'échantillonnage: 16kHz) Sortie Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz)

Audio duplex complet

• Entrée audio (XND-6081REV/XND-8081REV) : Sélectionnable (microphone / ligne / microphone intégré), tension prise en charge : 2,5V CC (4mA). Impédance d'entrée : 2000 Ohms
• Entrée audio (XNV-6081RE/XNV-8081RE) : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), impédance d'entrée : 2000 Ohms
• Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vrms

- Impédance de sortie de ligne : 600Ω

Si vous accédez au visualiseur Web et sélectionnez un microphone externe comme source d'entrée audio dans -, il est recommandé d'utiliser les spécifications suivantes :

- Plage de fréquences : 40-16 000 Hz - Impédance : 1 500 Ω - Sensibilité : -40 ±3 dB (7,1-14,1 mV)

- Dans tous les cas suivants, les performances de classification sonore peuvent se détériorer ou un dysfonctionnement se produire :

-Si des sons de coup de feu sont entrecoupés de manière continue dans un intervalle court (par exemple, un bruit de mitraillette) plutôt qu'un son de coup de feu unique -Si le bruit est trop fort pour pouvoir distinguer le bruit du son cible -Si deux sons différents ou plus sont enregistrés simultanément -Si la classification sonore est appliquée lors de l'utilisation de la fonction d'élimination du bruit dans un endroit calme -Si la source des applaudissements ou des cris est proche de la caméra (à moins d'un mètre) -Si un son fort n'appartenant à aucune des catégories de classification de son (son d'avion, son de sirène, etc.) se fait soutainement entendre -Si le microphone externe ne répond pas aux spécifications recommandées*

Connexion au boîtier du port e/s

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

• ALARM #1 : Utilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/nuit.
• ALARM #2 : Utilisé pour la connexion du signal de sortie de l'alarme. • GND : Port commun pour le signal d'alarme d'entrée/sortie.

Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.

Référez-vous au « Schéma de câblage de sortie de l'alarme » lors du raccordement de périphériques dont la tension excède les spécifications actuelles. (page 30)

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM #1], puis connectez l'autre fil au port [GND].

Installation et connexion

Schéma de câblage d'entrée de l'alarme

Pour raccorder la sortie de l'alarme

Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les spécifications est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.

Référez-vous au schéma de raccordement de l'alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles.

Schéma de câblage de sortie de l'alarme Lorsque le voyant/la sirène d'avertissement excède 12 V DC/50 mA

Lorsque le voyant/la sirène d'avertissement n'excède pas 12 V DC/50 mA

installation et connexion

Connexion et configuration réseau

Vous pouvez configurer les paramètres de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecter à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'internet et si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
• Par défaut, l'adresse IP sera attribuée automatiquement depuis le serveur DHCP. En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utiliser Device Manager. Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager ». (Page 32)

Connexion de la caméra directement à un MODEM dsl/câble basé sur le protocole DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Dans Device Manager et modifiez l'adresse IP de la camera pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

- Pour plus d'informations sur la configuration de DONS, reportez-vous à laicle en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à laicle en ligne de Web Viewer.

Utilisation de DEVICE manager

Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Hanwha Vision (https://www.HanwhaVision.com).

- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

Recherche automatique de la caméra

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.

1. Cliquez sur la page principale de Device Manager.
2. Cochez la caméra dans la liste.
3. Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

Configuration de l'adresse IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous <État>. Pour vous connecter, cliquez sur la page principale.

Configuration de l'ip statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur la page principale de Device Manager.
3. Sélectionnez. • Les informations IP de la caméra seront affichées en fonction du réglage précédent.
4. Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de routeur large bande

Demandez au gestionnaire de réseau de définir les valeurs pour,,.

- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80. - RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un routeur large bande

- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254, 192.168.0.2~254, 192.168. XXX.2~254

• Subnet Mask : La valeur du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway : La valeur du Routeur large bande est identique à celle de l'option de la caméra.

• Les réglages peuvent varier selon le modèle du routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable. Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à. Configuration de la Redirection de la Plage de Ports (Mappage de Ports) × (Page 34)

Si le routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port. ex:)

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subset Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	9081
	RTSP Port	554	555

- Si l'option est réglée sur une valeur différente de 80, vous devez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.. ex.) http://P address : HTTP Port http://192.168.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

Configuration de l'ip dynamique

Le DHCP vous envoie l'adresse IP.

- Exemple d'environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP - Adresses IP affectées par le serveur DHCP interne via le réseau LAN

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur la page principale de Device Manager.
3. Sélectionnez
4. Cliquez sur le bouton [Appliquer].
5. Si un message de réussite s'affiche, cliquez sur [OK].

Enregistrement MANUEL de la caméra

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.

1. Cliquez sur – sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez.
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Associer].
5. Vérifiez si la caméra est enregistrée. • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
2. Cliquez sur <+] sur la page principale de Device Manager.
3. Le menu Configuration de l'équipement s'affiche.
4. Dans le menu, cliquez sur
5. Cliquez sur le bouton [Fermer].

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez -. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des caméras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans -- sur le visualiseur Web de la caméra.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.

- Les réglages peuvent varier selon le modèle du routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

- La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu "Paramètres -> Réseau -> DDNS".

1. Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.

Connexion à la caméra depuis un ordinateur distant VIA internet

Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la caméra ou l'adresse IP du Routeur large bande dans la barre d'adresse. ex.) http://ddns.hanwha-security. com/ID

Pour utiliser le DDNS, inscrivez-vous sur la page d'accueil DDNS (http://ddns. hanwha-security. com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100

- La boîte de dialogue de connexion devrait apparaître.

* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex. : Adresse IP : 192.168.1.100 : HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.
2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- La boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via upnp

1. Exécutez le système d'exploitation afin de supporter le protocole UPnP.
2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.

- La fenêtre de connexion s'affiche.

Se connecter via bonjour

1. Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour rechercher.

Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.

- La fenêtre de connexion s'affiche.

Vérification de l'adresse DDNS

Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes abonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basse sur IP sur le serveur, vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez le Web Viewer sur. Renommez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

Réglage du MOT de PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

-Les caractères spéciaux qui sont autorisés : ~*@#S%^0 -- 10 [.]?

• Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
• Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le.

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte. L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié.
2. Saisissez le mot de passe dans le champ de saisie.
3. Cliquez sur [OK]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

• Si vous sélectionnez l'option » Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion.
• Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.

1. Cliquez sur l'icône [Configuration (
2. La fenêtre de configuration apparaît.
3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
4. Cliquez sur <Aide (?) pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLÈMES

PROBLÈME SOLUTION
Lorsqu’un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Realtek. Instaitez le périphérique audio haute définition (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone.
Quelles sont les spécifications des fichiers WAVE nécessaires pour lire de l’audio au moment d’un événement ?	• Un désir d’échantillonnage de 48 000 x/y ou inférieur est recommandé.• Pour les bits par échantillon, une valeur jusqu’à 8/16 bits est recommandée.• Seul le format d’encodage POM est pris en charge.
Aucune vidéo n’est affichée lors de l’accès libre au visualiseur Web de plug-In sur Safari via HTTPS.	• Dans la fenêtre d’authentication contextuelle affichée lors de l’accès initial à https, cliquez sur “Afficher certificat d’authentication” et sélectionnez l’option “Toujours faire conliance lors de la connexion à l’adresse IP du visualiseur Web désigné”.• Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné “Suivant” dans la fenêtre du massage ci-dessous, appuyez sur la touche de commande – 0 pour quillet le navigateur Safari plus recommencez et suivez les procédures indiquées ci-dessus.
Je n’ai pas accès à la caméra à partir d’un navigateur Internet.	• Vérifier pour s’assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurer que tous les câklos de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP. vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctement.
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connéctions de réseau.
La caméra connectée au réseau n’est pas détectée dans le programme Device Manager.	• Désactiver les paramètres du paro-fou sur voore PC et chercher de nouveau la caméra.
Chevauchement d’images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidifusion unique au lieu d’adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher.
Aucune image n’apparaît.	• Si la méthode de transmission est configurée sur multidifusion, vérifier s’il y a un rouleur qui prend en charge la multidifusion dans le LAN sur lequel la caméra est connectée.

PROBLÈME SOLUTION
La voix n'est pas onregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic> - <Profil vidéo>.
de l' <Analyse> est réglé sur <Activer>, mais je ne reçois pas de notification par e-mail même quand un événement d'analyse s'est produit.	• Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Date et heure>.B. L'option <Dêtection mvt> doit être réglée sur <Activer>:C. Vérifiez si l'option <E-mail> ou menu <Config. évén.> est cochée avant utilisation.
Aucun signal n'est détecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarme.
Impossible d'effectuer un onregistrement sur la carte mémoire Micro SD.	• Vérifiez que la carte mémoire n'est pas défectueuse.
La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.	• Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartas mémoire formatées sur d'autres appareils n'est pas garanti sur cette caméra.• Formatez la carte mémoire à nouveau sous le menu <Configuration> → <Événement> → <Stockage>.
Impossible d'enregistrer sur le système NAS.	• Assurez-vous que l'information enregistrée dans le système NAS soit correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valide.• Id/mot de passe du NAS est valide.• Assurez-vous de pouvoir accélor au dossier désigné comme dossier principal en utilisant la ID ou NAS.• Les itons SMB/CIFS du NAS ne sont pas cachés.• L'adresse IP du NAS et celle de la caméra ont le même format:Ex) La valeur initiale du masque de sous-riseau du NAS et de la caméra est 255.255.255.0.SI l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devailt être quelque part dans 192.168.20.1-192.168.20.255.• Vérifiez si vous avez lenté d'y accéder sous un autre nom d'utilisateur sans formaler le principal dossier utilisé ou sauvogande.• Assurez-vous d'avoir utilisé l'équipement NAS recommandé.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'entrée manuelle de cette caméra est recommandée lors de l'enregistrement sur NVR.• Si vous souhaitez enregistrer votre caméra en mode PnP sur NVR, connectez d'abord CAM1 (caméra avec prolongateur PoE) au NVR, puis connectez CAM2 (autre caméra du réseau Hanwhal) au port PoE OUT de CAM1. Après cela, procédiz à la recherche automatique de CAM2 ou ayez recours à l'entrée manuelle pour l'enregistrer.

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement. Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence requise, y compris les interférences susceptibles de causer un mauvais fonctionnement. Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses et l'équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut produire une énergie à radio frequency, s'il n'est pas installé et utilisé selon le manuel d'instruction. Il peut causer des interférences nuisibles aux communications radio. Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclut que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Le symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usagés (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication ventructillo des symboles chimiques Fig. Ce ou Ph signifié que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/68. Si les batteries ne sont pas correctement éliminées: ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Hanwha

Vision
