MODE D'EMPLOI TNO-3040T Hanwha

Manuel d'utilisation

TNO-3010T/TNO-3020T/TNO-3030T/TNO-3040T/TNO-3050T/TNO-L3030T

C€

CAMÉRA RÉSEAU THERMIQUE

Manuel d'utilisation

Droits d'auteur

©2022 Hanwha Vision Co., Ltd. Tous droits réservés.

Marque commerciale

Chaque marcue déposée ci-dessus est enregistrée. Les r'oms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou mochré, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Vision fait de son mieux pour vérifié et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fourniée à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifié en les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

L'ID initial de l'administrateur initl est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. Veuillez lire ces instructions.

2. Conservez ces instructions.

3. Prêtez attention à tous les avertissements.

4. Veuillez suivre toutes les instructions.

5. N'utilisez pas cet appareil à proximité de l'eau.

6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide (Ne pas utiliser un détergent ou des produits cosmétriques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)

7. N'obstruez pas les ouvertures de ventilation. Procédéz à l'installation conformément aux instructions du fabricant.

8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.

9. Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolère.

10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.

11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.

12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.

13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.

14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme corotion d'alimentation endommagé, liquide répanou, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.

15. Ce produit est destiné à être alimenté par un bloc d'alimentation répertorié portant la mention "classe 2" ou "LPS" et classé à partir de 24 Vca (60/60 Hz) min, 0,7 A ou 12 Vcc, min, 0,65 A ou PoE (48 V), 0,18 A.

16. Ce produit est destiné à être alimenté par un courant isolé.

17. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement.

Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.

1. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générées. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.

2. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvents chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.

3. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garantics.

Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.

1. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.

2. Ce périphérique a été vérifié à l'aide d'un câble STP. L'utilisation d'une liaison à la terre GND et d'un câble STP appropriés est recommandée pour protéger efficacement votre produit et vos biens contre les tensions transitoires, la foudre et les coupures de communication.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

ATTENTION

ATTENTION

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l'éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

présentation

Catégorie de classe I

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

ATTENTION

Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Le port de sortie de l'écran de test du produit est fourni pour une facilité d'installation et n'est pas recommandé à des fins de surveillance.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

SOMMAIRE

PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
7 Contenu
8 D'un Coup d'œil

INSTALLATION ET CONNEXION

9 Installation

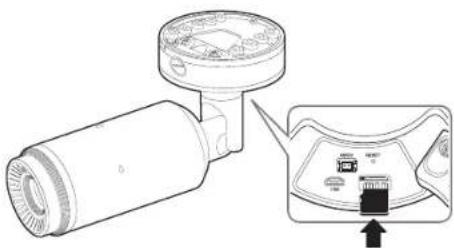

11 Insertion/Retrait d'une carte Micro SD

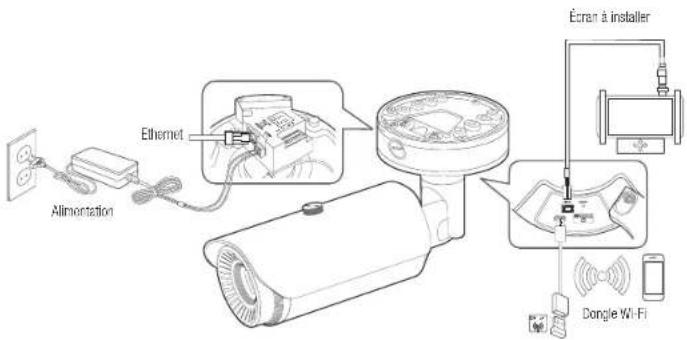

12 Connexion à d'autres Périphériques

CONNEXION ET CONFIGURATION RÉSEAU

15 Connecter la Caméra Directement au Réseau de Zone Locale
15 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP
16 Utilisation de Device Manager
16 Recherche automatique de la caméra
16 Configuration de l'adresse IP
17 Enregistrement manuel de la caméra
17 Configuration automatique de l'IP

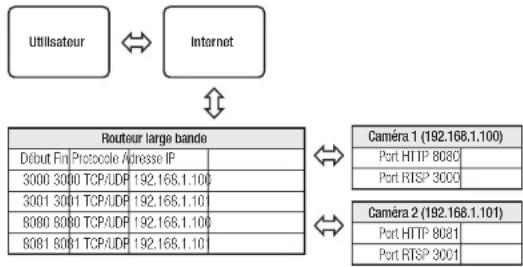

18 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)

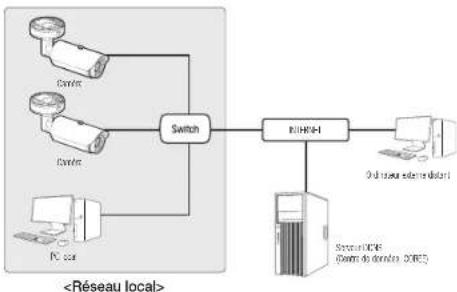

19 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
19 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet

VISIONNEUR WEB

20 Connexion à la Caméra
20 Réglage du mot de passe
20 Login
20 Installation de la visionneuse Web de la caméra

ANNEXES

21 Résolution de Problèmes
22 Open Source Announcement

SPÉCIFICATIONS PC RECOMMANDÉES

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
• Navigateur recommandé : Chrome
- Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based)
- Système d'exploitation pris en charge : Windows, Mac, Linux, Android, iOS, Chrome
• Vérification de l'environnement
- Windows 10 : Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83 ou ultérieure
- Mac 10.13/14 : Safari version 11.0.1 ou ultérieure
※ La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du GPU (processeur graphique) de l'utilisateur.

CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC

• Capacité recommandée : 16 Go à 256 Go (Type MLC ou 3D TLC requis)
• Fabricants recommandés : SanDisk, Transcend, Samsung
• Type de produit : Haute endurance, endurance pro
• La compatibilité varie en fonction des fabricants et des types de cartes.

• Capacité recommandée : On recommande 200 GO ou plus.
• Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.
  Produits recommandés : QNAP NAS, Synology NAS

CONTENU
Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit, (l'accessoire varie selon le pays de vente.)

Apparence Nom de Péclement Quantité Description
	Caméra(TNO-3010T/TNO-3020T/TNO-3030T/TNO-3040T/TNO-L3030T)	1
	Caméra(TNO-3050T)	1
	Guicie de prise en main rapide(En option)	1
	Câble pour l'écran de test	1	Format de tester la connexion de la caméra à un dispositif d'affichage portable
	Sabarit	1	Guide d'installation du produit
	Bomier de raccordement	1	Raccordé à la prise d'alimentation
	Bloc de connexion audio / alarme	1	Branché dans la prise audio / alarme
	Câble d'alimentation 1 Utilisé pour raccorder le port d'alimentation
	Clé à ouverture fixe(en forme de L)	1 Utilisé pour retirer et remplacer le couvercle du dôme

Apparence Nom de élément Quantité Description
	Câble audio/alarme 1 Utilisé pour raccorder	les ports audio et alarme
	Vis autotarsadeuse	4
	Paro soleil	1
###	Support pare soleil	1
	BASE WALL MOUNT	1
	Bague de câble	1

D'UN COUP D'ŒIL

Apparence & Composants

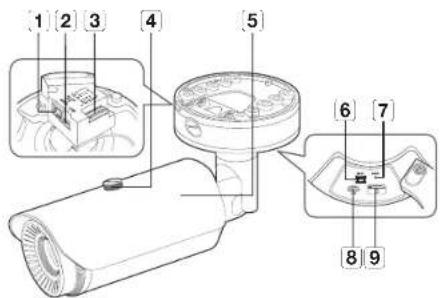

Élément Description
1	Port Réseau	Utilisé pour connecter l'alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.
2	Port d'alimentation Utilisé pour la connexion du câble d'alimentation.
3	Câble et port audio et alarme	Port pour connecter les câbles audio et d'alarme.
4	Support pare-soleil Pernot de fixer le pare-soleil sur la caméra.
5	Pare-soleil Protège la caméra de la lumière directe au soleil.
6	Port de sortie du moniteur de test	Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l'écran test pour connecter à un écran mobile et vérifiez la vidéo test.
7	Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Acpuyez dessus pendant 5 secondos pour relancor le système. Si vous réinitialiser la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP sur le réseau, vous devez exécuter le programme Device Manager pour modifier les paramètres réseau de base tals que l'adressa IP, le masque de sous réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.
8	MICRO USB port	Port pour connecter le dongle WiFi. Vous pouvez vérifier la vidéo d'installation via les applications installées sur le smartphone. Raportez-vous à la section "Connexion au dongle WiFi" à la page 12. Le dongle WiFi et l'adaptateur OTG sont vendus séparément.
9	Emplacement de la carte Micro SD	Il s'agit d'un emplacement dans lequel vous pouvez insérer une carte Micro SD.

INSTALLATION

- Cette caméra est étanche et en conformité avec les spécifications de la norme IF66, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-tôt afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fols le poids de la caméra, y compris le support d'installation.
• L'utilisation de câbles recollés ou effiloches peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation.
  Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• N'utilisez pas le trou du pare soleil à d'autres fins que pour y connecter le pare soleil.
• Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
  Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommage.

Installation

1. Utilisez les quatre vis tarsaudeuses fournies pour fixer le support mural de base.

1. Accrochez le câble de sécurité à un crochet qui ressemble à une flèche dans la couvercle inférieur.

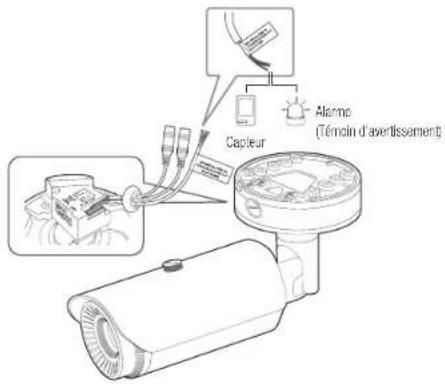

2. Connectez les câbles apropriés aux bornes de la caméra.
3. Après avoir placé le couvercle inférieur sur le support mural de base, utilisez la clé en L fournie pour connecter et fixer les trois vis.
4. Après avoir placé la caméra sur le couvercle inférieur, utilisez la clé en L fournie pour connecter les trois vis sur le couvercle supérieur.

1. Réglez la direction de la caméra à l'aide de la clé en L fournie.

Lorsque vous régiez la position de la caméra à l'aide d'un support, serrez la vis du support, réglez la caméra et sernez-la. Si vous tenterz de régler en forçant alors que la vis est serrée, il peut en découler une rayure ou d'autres problèmes.

Raccorder le câble imperméable d'alimentation et LAN

1. Retrez la partie extrudée du couvercle en caoutchouc sur le côté inférieur du couvercle inférieur comme indiqué dans la figure ci-dessous.
   Utilisez une bague de câble appropriée pour connecter le câble LAN.
2. Caméra de base : utilisez le câblé d'un diamètre de 0.5 - 6,5.
3. Composants fournis : utilisez le câble d'un diamètre de 0.7 - 8,5.
4. Insérez le câble d'alimentation dans le petit trou fait en enlevant la partie projetée du bouchon en caoutchouc à l'étape 1 ci-dessus.
5. Raccordez le câble d'alimentation au bloc de jonction d'alimentation.

installation et connexion

1. Insérez le câble LAN dans le grand trou qui s'est formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l'étape 1 ci-dessus.
2. Retirez la gaire à l'aide d'une pince coupe-câble et alignez les câbles.
3. Raccordez le câble LAN avec un connecteur LAN et insérez-le dans l'outil LAN.
4. Raccordez le câble fini au port Ethernet.

Connexion de l'alarme et du câble audio

1. Retirez le couverole en caoutchouc sur la face inférieure du couverole inférieur comme illustré ci-dessous.

1. Insérez le câble d'alarme / audio dans la trou créé en retirant le bouchon en caoutchouc sur le n° 1, puis connectez le câble à la borne de l'alarme.
2. Alignez le câble de manière à ce qu'il ne soit pas endommagé ou enroule lors de l'installation de la caméra.
3. Meltez le bouchon en cacoutchouc situe sur le câble de l'alarme / audio dans le trou.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez à des câbles, tels que E / S et audio.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.
   Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provocer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de ruban.
3. Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

10 installation et connexion

INSERTION/RETRAIT D'UNE CARTE MICRO SD

Insertion d'une carte Micro SD

Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

• Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SO ainsi que votre produit.
• En cas de puie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents dus à une chute ou perte de pièces.

Retrait d'une carte Micro SD

Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fonte.

• Avant de retirer la carte Micro SD, dans <Événement> , réglez le dispositif sur et appuyez sur la bouton [Appliquer], puis menez la caméra hors tension.
• Si vous arrêtez la caméra ou retrez la carte Micro SD qui content les données du produit, ces données peuvent être perces ou endommagées.

CONNEXION À D'AUTRES PÉRIPHÉRIQUES

Alimentation Ethernet Écran à installer Dongle Wi-Fi

• Le port de sortie de l'ocran de test du produit est fourni pour une facilité d'installation et n'est pas recommandé à des fins de surveillance.
• Le port Micro USB du produit est fourni pour faciliter l'installation et n'est pas recommandé à des fins de surveillance.
• Si l'écran se fige pendant environ 1 à 2 secondes à un certain intervalle de temps ou lorsqu'il y a un changement de température dans la zone environnante, c'est normal ; l'écran suit simplement un processus de callbrage.

Connexion Ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Connexion Wi-Fi

Configuration de la caméra

1. Connectez l'adapteur OTG (5 broches) et le dongle WiFi à la bome micro USB.

Configuration du Smartphone

1. Installez l'application d'installation Wisanet.
2. Sélectionnez le SSID de la caméra après avoir allumé le WIFI.
3. Exécutez l'application d'installation de Wisenet.
4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée.

- La vidéo sera lue sans être connectée pendant la connexion initiale.

1. Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo via votre smartphone.

Fabricant de dongle recommandé

Fabricant Modèle
NETIS WF2123 n300
EDIMAX EW-7811Un V2 (New ver.)
IP Time N100mini
IP Time N105L
TP-LINK TL-WN523N V1
TP-LINK TL-WN725N
TP-LINK 12U Nano
ASUS USB-N13
ASUS USB-N10 NANO
NETGEAR WNA3100M
IODATA WN-S150UMW
IODATA WN-S150UM
TOTOLINK N300UM

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

• Si vous alimentez l'appareil avec des puissances telles que PoE et CC 12V ou PoE et CA 24V au même moment, ce dernier sera plutôt alimenté par une source externe (CA 24V, CC 12V).
• Vous pouvez également utiliser un routeur doté d'une alimentation électrique par câble Ethernet pour fournir le courant à la caméra.
• Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocols IEEE 802.3a1.
• Il est recommandé d'utiliser une seule source pour almenter l'équipement entre PoE, CC 12V et CA 24V
• Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.
• Lors de la première mise sous tension, du temps est nécessaire pour permettre à l'écran de se stabiliser. Pour cette raison, un callbrage de l'écran est effectué lors de la mise sous tension initiale.
• Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.
• Connectez d'abord l'ensemble et la ligne d'alimentation de l'adaptateur, puis branchez le câble d'alimentation à la prise du mur.

Spécification du câble d'alimentation pour chaque modèle

Puissance d'entrée Type de fil (AWG) Longueur de câble (Max.)
DC 12V	#18 27m
	#20 17m
AC 24V	#18 40m
	#20 26m

Spécifications du câble réseau

Élement Contenus Remarque
Connecteur RJ45
Ethernet 10/100Base-T 10/100 Mbps
Câble 5e catégorie LTP
Distance max.	100 m
Support du PoE	IEEE 802,3af

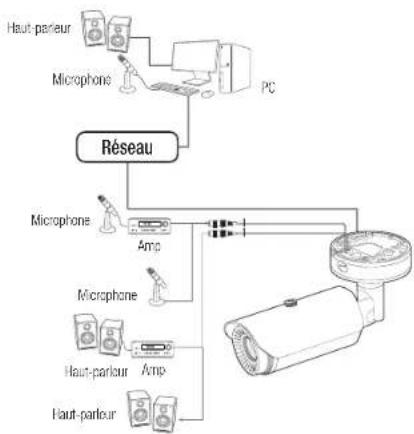

Connector à l'entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auquel le microphone est relié.
2. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
3. Vérifiez les spécifications pour l'entrée audio.

- Codec audio

• Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage :
  8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage : 8 kHz), AAC (Débit binaire: 48Kbps / Fréquence d'échantillonnage: 16kHz)
• Sortie Audio : G.711 PCM (Débl t cinaire : 64 kɔ/s / Fréquence d'échantillonnage : 8 kHz)

• Audio duplex complet

- Entrée audio : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d'entrée : 2000 Ohms

- Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms, Impédance de sortie de ligne : 6000

installation et connexion

Connexion au boîtier du port E/S

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

Capteur Alarme ( Témoin d'avertissement )

• ALARM-IN : Utilise pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/nuit.
• ALARM-OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
• GND : Port commun pour le signal d'alarme d'entrée/sortie.

Si un appareil (ex. lumvre clignotante et sirène) dont la tension et l'intensité excadient les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référence-vous au « Schéma de câblage de sortie de l'alarme » lors du raccordement de périphériques dont la tension excide des spécifications actuelles.

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].

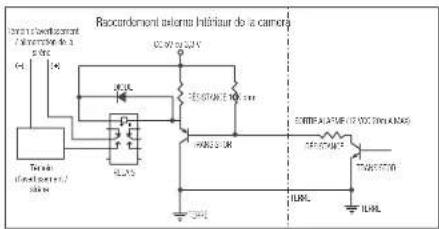

Schéma de câblage d'entrée de l'alarme

Racordement odeme Intérieur de la cavière V.C 3.0V DIFESTANCE PRACTA VSP RESISTANCE FLEXIS ET DE LA CHARGE 14.00 TRAVEL DUR TURIL TURIL

Schéma de câblage de sortie de l'alarme

Racordement telents Inéthraur de la camera DC 500 ou 200 V TENDE (1400000000000000000000000000000000000000000000000000000000000000 TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TEL TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE TELE

connexion et configuration réseau

Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecte à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvel de port n'est pas correctement configuré ou si un caro-fou est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.

- Par défaut, l'adresse IP sera attribués automatiquement depuis le serveur DHCP. En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utilisez Device Manager.

Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager ». (Page 16)

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Device Manager et modifiez l'adresse IP de la caméra afin de pouvoir utiliser le navigateur Web sur votre bureau pour la connexion à la caméra.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

- Pour plus d'informations sur la configuration de DDNS, reportez-vous à l'aïcle en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à l'aïcle en ligne de Web Viewer.

connexion et configuration réseau

UTILISATION DE DEVICE MANAGER

- Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Harwha Vision (https://www.HarwhaVision.com).

- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

RECHERCHE AUTOMATIQUE DE LA CAMÉRA

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.

1. Cliquez sur sur la page principale de Device Manager.
2. Cochez la caméra dans la liste.
   • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

CONFIGURATION DE L'ADRESSE IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous <État>. Pour vous connecter, cliquez sur sur la page principale.

Configuration de l'IP statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez . • Les informations IP de la caméra seront affichées en fonction du réglage précédent.
4. Remplissez les catégories relatives à IP & Port.

Select the following parameters: - Select the following parameters (1) - Select the following parameters (2) - Select the following parameters (3) - Select the following parameters (4) - Select the following parameters (5) - Select the following parameters (6) - Select the following parameters (7) - Select the following parameters (8) - Select the following parameters (9) - Select the following parameters (10) - Select the following parameters (11) - Select the following parameters (12) - Select the following parameters (13) - Select the following parameters (14) - Select the following parameters (15) - Select the following parameters (16) - Select the following parameters (17) - Select the following parameters (18) - Select the following parameters (19) - Select the following parameters (20) - Select the following parameters (21) - Select the following parameters (22) - Select the following parameters (23) - Select the following parameters (24) - Select the following parameters (25) - Select the following parameters (26) - Select the following parameters (27) - Select the following parameters (28) - Select the following parameters (29) - Select the following parameters (30) - Select the following parameters (31) - Select the following parameters (32) - Select the following parameters (33) - Select the following parameters (34) - Select the following parameters (35) - Select the following parameters (36) - Select the following parameters (37) - Select the following parameters (38) - Select the following parameters (39) - Select the following parameters (40) - Select the following parameters (41) - Select the following parameters (42) - Select the following parameters (43) - Select the following parameters (44) - Select the following parameters (45) - Select the following parameters (46) - Select the following parameters (47) - Select the following parameters (48) - Select the following parameters (49) - Select the following parameters (50) - Select the following parameters (51) - Select the following parameters (52) - Select the following parameters (53) - Select the following parameters (54) - Select the following parameters (55) - Select the following parameters (56) - Select the following parameters (57) - Select the following parameters (58) - Select the following parameters (59) - Select the following parameters (60) - Select the following parameters (61) - Select the following parameters (62) - Select the following parameters (63) - Select the following parameters (64) - Select the following parameters (65) - Select the following parameters (66) - Select the following parameters (67) - Select the following parameters (68) - Select the following parameters (69) - Select the following parameters (70) - Select the following parameters (71) - Select the following parameters (72) - Select the following parameters (73) - Select the following parameters (74) - Select the following parameters (75) - Select the following parameters (76) - Select the following parameters (77) - Select the following parameters (78) - Select the following parameters (79) - Select the following parameters (80)

Si vous n'utilisez pas de Routeur large bande

Demandez au gestionnaire de réseau de définir les valeurs pour , , .

- HTTP Port : Permet d'accéder à la caméra à l'alde du navigateur Internet, réglé par défaut sur 80. - RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un Routeur large bande

- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2\~254, 192.168.0.2\~254, 192.168.XXX.2\~254

• Subnet Mask : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

• Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, recortez-vous au guide d'utilisation du routeur applicable.
  Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à . Configuration de la Redirection de la Plage de Ports (Mappage de Ports) × (Page 18)

Si le Routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port. ex.)

Setup AutoCAD AutoCAD - 345° AutoCAD AutoCAD - 100% AutoCAD AutoCAD - 100% AutoCAD AutoCAD - 100% AutoCAD AutoCAD - 100%

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	RTSP Port	554	555

- Si l'option est régée sur une valeur différente de 80, vous devez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir acceder à la caméra. ex.) http://P address : HTTP Port http://192.165.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

Configuration de l'IP dynamique

Le DHCP vous envoie l'adresse IP.

• Exemple d'environnement IP Dynamique
• Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP
• En cas de connexion directe de la caméra au modem via les protocoles DHCP

• Adresses IP affectées par le serveur DHCP interne via le réseau LAN

• Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.

• Cliquez sur sur la page principale de Device Manager.
• Sélectionnez
• Cliquez sur le bouton [Appliquer].
• Si un message de réussite s'affiche, cliquez sur [OK].

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.

1. Cliquez sur – sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez.
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Raccorder].
5. Vérifiez si la caméra est enregistrée. • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
2. Cliquez sur <+ > sur la page principale de Device Manager.
3. Le menu Configuration de l'équipement s'affiche.

4. Dans le menu, cliquez sur

5. Cliquez sur le bouton [Fermer].

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez - . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

Applications & Gaming	Mitsman & Strathard & Racket &
	Initio	Mission	Security	Access to the Service	Access to the Service
	All Target Forward		All Target	All Target	All Target
Net Range Forward
	Run Range
Applications	Host	Host	Protest	Off Subsidiaries	Scales
1	6	10	2014	520-580	1
2	1000	1000	2014	520-580	1
3	1010	1010	2014	520-580	1
4	1011	1011	2014	520-580	1
5	1012	1012	2014	520-580	1
6	1013	1013	2014	520-580	1
7	1014	1014	2014	520-580	1
8	1015	1015	2014	520-580	1
	6	10	2014	520-580	1
	6	10	2014	520-580	1
	6	10	2014	520-580	1

• La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.
• Les réglages peuvent varier selon le motièle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu dans dans 'Paramètres -> Réseau -> DDNS'.

1. Lancaz Device Manager. Le système recherche les cameras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en taçant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur internet.

CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET

Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accécter à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.hanwha-security.com/ID

Pour utiliser le DONS, inscrivez-vous sur le page d'accueil DDNS (http://ddns.hanwina-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP de la caméra dans la barre d'adresse, ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100

- la boîte de dialogue de connexion devrait apparaître.

• Adresse IP (IPv6) : 2001:230:abcd:llll:0000:0000:llll:1111

→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.

2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse, ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- la boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.

Form1-03-01-01 Form1-02-01-01 Form1-02-01-01 Form1-02-01-01 Form1-02-01-01 Form1-02-01-01 Form1-02-01-01 Form1-02-01-01 Form1-02-01-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02-01 Form1-02 - 01 - 02 - 03 - 04 - 05 - 06 - 07 - 08 - 09 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 - 21 - 22 - 23 - 24 - 25 - 26 - 27 - 28 - 29 - 30 - 31 - 32 - 33 - 34 - 35 - 36 - 37 - 38 - 39 - 40 - 41 - 42 - 43 - 44 - 45 - 46 - 47 - 48 - 49 - 50 - 51 - 52 - 53 - 54 - 55 - 56 - 57 - 58 - 59 - 60 - 61 - 62 - 63 - 64 - 65 - 66 - 67 - 68 - 69 - 70 - 71 - 72 - 73 - 74 - 75 - 76 - 77 - 78 - 79 - 80 - 81 - 82 - 83 - 84 - 85 - 86 - 87 - 88 - 89 - 90 - 91 - 92 - 93 - 94 - 95 - 96 - 97 - 98 - 99 - 100

Vérification de l'adresse DDNS

Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHOP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes abonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur , vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique.

http://ddns.harwna-security.com et enregistrez tout d'abord votre périphérique puis réglez - de Web Viewer sur . Renseignez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

-Les caractères spéciaux qui sont autonsés. :

-10π5%&()_+=[][]<>,?

L'espace n'est pas autorisé pour le mot de passe.
- Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
- Si vous avez perdu votre mot de passe, vous pouvez apuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémoriez-ic.

LOGIN

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît.

Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte «User Name». L'ID de l'administrateur, « admin », peut être modifié dans Web Viewer.
2. Saisissez le mot de passe dans le champ de saisie .
3. Cliquez sur [OK]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptos.

- Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.

INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA

1. Cliquez sur l'icone [Configuration (
2. La fenêtre de configuration apparaît.
3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
4. Cliquez sur pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLÈMES

PROBLÈME SOLUTION
Lorsqu'un utilisateur de Windows 10 accède à la visioneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le piote de microphone a été réglé sur le piote Reallex. Installez le périphérique audio haute définition (piote par défaut Windows) ou le piote tiers comme piote de microphone.
Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-in sur Safari via HTTPS.	• Dans la fondre d'authentification contextuille affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance lors de la connexion à l'adresse IP du visualiseur Weo désigne".• Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivent" dans la lenêtre de message ci-dessous, appuyez sur la touche de commande – Q pour quitter le navigateur Safari plus recommencez et suiviez les procédures indiquées ci-dessus.
Jo n'al pas accès à la caméra à partir d'un navigateur Internet.	• Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assuror que tous les câbles de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Roubleur large bande, vérifier que le renvoi de port est configuré correctament
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectées se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connexions de réseau.
La caméra connectée au réseau n'est pas détectée dans le programme Device Manager.	• Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra.
Chevauchement d'images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multif Diffusion unique au lieu d'accessas différentes. Si une adresse unique est utilisés pour des caméras multiples, les images peuvent se chevaucher.
Aucune image n'apparaît.	• Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un rouleur qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectée.
La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic> - <Profil vidéo>.

PROBLÈME SOLUTION
	• Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Date et heure>.B. L option <Détection mvt> doit être réglée sur <Activer>.C. Vérifiez si l option <E-mail> ou menu <Config. évén.> est cochée avant utilisation.
Aucun signal n'est détecté au port Emission d'alerto, même en cas de génération d'un événement d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarme.
Impossible d'effectuer un enregistrement sur la carte Micro SD.	• Vérifiez que la carte mémoire n'est pas détecturouso.Lors du remplacement de la carte Micro SD, l'alimentation doit être déconnectée du produit.
La carte Micro SD est insérée mais la caméra ne fonctionne pas correctement.	• Vérifier si la carte Micro SD est insérée dans le bon sens. Le fonctionnement des cartes Micro SD formées sur d'autres appareils n'est pas garanti sur cette caméra.Formatez la carte Micro SD à nouveau sous le monu<Configuration> →<Événement> →<Stockage>.
Impossible d'enregistrer sur le système NAS.	• Assurez vous que l'information enregistrée dans le système NAS soit correcte.
Un rapport mentionne que le réglage du système NAS a ochoué.	• L'adresse IP du NAS est valide.• ID/mot do passe du NAS est valide.• Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le IO ou NAS.• Les itams SMB/CIFS du NAS ne sont pas cochés.• L'adresse IP du NAS et celle de la caméra ont le même format.Ex La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.Si l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.• Vérifiez si vous avez tente d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvogards.• Assurez-vous d'avoir utilisé l'équipement NAS recommandé.
Certains bruits peuvent être visibles à l'écran.	• Si l'on considère la nature de la caméra thermique, le délai de stabilisation est nécessaire après l'alumage. Pendant ce temps, il se peut que certains bruits soient visibles à l'écran, mais ils disparaifront normalement au bout de 30 minutes. Il est possible de prolonger ce délai on fonction des caractéristiques du détacteur.

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvas fonctionnement. Cet équipement a été testé et se confirme aux limites relatives à un appareil numérique de classe A conformément à la partie 15 des Régamentations FCC. Ces limites sont élaborées pour faumir un dégré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiochenloques.

Le fonctionnement de cet équipement au sein d'une zone residentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre on œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclue que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Cs symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être letés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de sante publique, veuiller séparer vos produits et accessoires usages des autres déchets. Vous favoriserer ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner autres des autoris locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchats professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte selective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en lin de vie avec les autres d'ochets ménagers. L'indication éventuelle ces symbols chimiques Hg, Ud ou Pb signifié que la batterie content des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la sante humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via voire système local de collecte gratuite des batteries.

Hanwha

Vision
