MODE D'EMPLOI QNB-6002 Hanwha
Manuel d'utilisation
QNB-6002/QNB-8002
CE
Caméra Réseau
Manuel d'utilisation
Droits d'auteur
©2020 Hanwha Vision Co., Ltd. Tous droits réservés.
Marque commerciale
Chaque marcue déposée ci-dessus est enregistrée. Les roms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.
Restriction
Le droit d'auteur de ce document, est réservé. En aucun cas ce document ne doit être reproduit, distribué ou mochée, partiellement ou entièrement, sans l'autorisation formelle.
Clause de non responsabilité
Hanwha Vision fait de son mieux pour vérifié et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fourniée à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifié en les contenus de ce document sans avis préalable.
La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.
L'ID initial de l'administrateur initi est "admin" et le mot de passe doit être défini lors de la première connexion.
Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.
Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.
INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
- Veuillez lire ces instructions.
- Conservez ces instructions.
- Prêtez attention à tous les avertissements.
- Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité de l'eau.
- Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des soivants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
- N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
- Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
- Veillez à vous conformer aux securités des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.
- Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
- N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
- Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
- Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
- Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répancu, objets tombés sur l'appareil, appareil exposé à la puie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
- Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,5 A ou PoE, 0,13 A. (ONB-6002)
- Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,5 A ou PoE, 0,13 A. (QNB-8002)
- Ce produit est destiné à être alimenté par un courant isolé,
- Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement.
Si vous instalez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé. - Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer la produit, n'installez pas la produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
- Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvents chimiques tels que des produits de nettoyage ou des achésifs peuvent causer de graves dommages à la surface du produit.

- Si vous instalez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties.
Installez le produit en vous referant à "Installation et connexion" dans le manuel d'utilisation. - L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
- Ce périphérique a été vérifié à l'aide d'un câble STP. L'utilisation d'une liaison à la terre GND et d'un câble STP appropriés est recommandée pour protéger effloacement votre produit et vos biens contre les tensions transitoires, la foudre et les coupures de communication.
AVERTISSEMENT
AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITE. NE PAS INSÉRER D'OBJET METALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.
Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.
Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.
ATTENTION

ATTENTION
RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.
EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l'éclair se terminant par une fièche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.
présentation
Catégorie de classe I
Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.
Batterie
Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.
La batterie ne peut pas être remplacée.
Appareil déconnecté
Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.
Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.
ATTENTION
Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.
Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.
La sortie vidéo de l'appareil est fournie afin de faciliter l'installation et n'est pas recommandée à des fins de surveillance.
Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.
L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.
Veuillez lire attentivement les consignes de sécurité recommandées ci-après.
- Ne placez pas cet appareil sur une surface inégale.
- N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
- Ne placez pas cet appareil à proximité de matériaux conducteurs.
- N'essayez de réparer cet appareil vous-même.
- Évitez de placer un verre d'eau sur ce produit.
- N'installez pas le produit à proximité de sources magnétiques.
- Ne bloquez pas les ouvertures de ventilation.
- Ne placez pas d'éléments lourds sur le produit.
- Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.
Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.
La signification des indications fournies dans le manuel est comme suit.
- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.
- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.
※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.
Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.
Dans certains environnements d'installation, les communications radio peuvent subir des interférences.
Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.
SOMMAIRE
PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
6
7 D'un Coup d'œil
INSTALLATION ET CONNEXION

9 Installation
9 Montage de L'objectif
10 Insertion/retrait d'une Carte Mémoire Micro SD

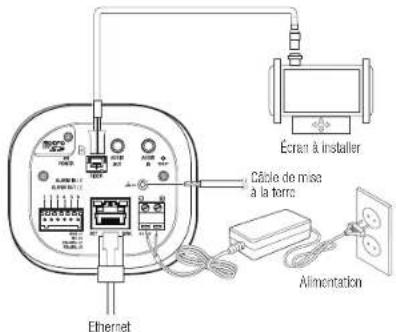

11 Connexion à d'autres Périphériques
VISIONNEUR WEB

19 Connexion à la Caméra
20 Réglage du mot de passe
20 Login
20 Installation de la visionneuse Web de la caméra
ANNEXES

21 Résolution de Problèmes
22 Open Source Announcement
CONNEXION ET CONFIGURATION RÉSEAU

14 Connecter la Caméra Directement au Réseau de Zone Locale
14 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP
15 Connecter la Caméra au Routeur Large
Bande par le Modem Câble
15 Utilisation de Device Manager
15 Recherche automatique de la caméra
15 Réglage du mot de passe
15 Configuration de l'adresse IP
16 Enregistrement manuel de la caméra
17 Configuration automatique de l'IP

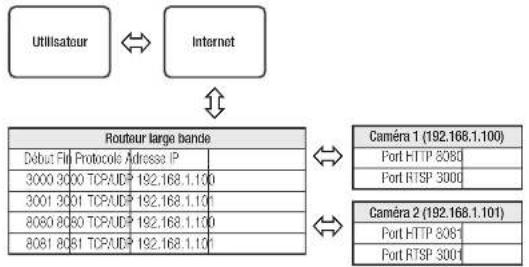

17 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)

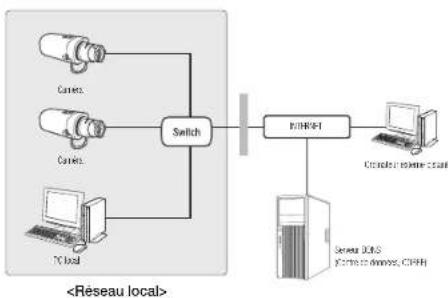

18 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
18 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet
présentation
SPÉCIFICATIONS PC RECOMMANDÉES
• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 80 ou supérieur
• Navigateur recommandé : Chrome
- Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based)
- Système d'exploitation pris en charge : Windows, Mac, Linux, Android, iOS, Chrome
• Vérification de l'environnement
- Windows 10 : Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83 ou ultérieure
- Mac 10.13/14 ; Safari version 11.0.1 ou ultérieure
× La performance de lecture vidéo de la visionreuse Web dépend de la performance du CPU (processeur) et du CPU (processeur graphique) de l'utilisateur.
CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC
- Capacité recommandée : 16 Go à 128 Go (Type MLC requis)
• Fabricants recommandés : SanDisk, Transcend
• Type de produit : Haute endurance - La compatibilité varie en fonction des fabricants et des types de cartes.
- Capacité recommandée : On recommande 200GO ou plus.
- Pour cette camera-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.
Produits recommandés : NAS Netgear, NAS Synology
CONTENU
Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit. (l'accessoire varie selon le pays de vente.)
| Apparence Nom de félément Quantité Description | |||
![]() | Caméra | 1 | |
![]() | Guide de prise en main rapide (En option) | 1 | |
![]() | Câcle pour l'écran de test | 1 | Permet de tesler la connexion de la caméra à un dispositif d'affichage portable |
![]() | Bomier de connexion à 6 positions | 1 | Utilisé pour le bonier d'entrées/sortie d'alarme |
![]() | Feuille de monture de la lentille | 2 | Installée entre la caméra et la lentille pour régler la mise au point |
| Options (non fourmle) | |||
![]() | Objectif CS/C Objectif en option à insérer dans la caméra | ||

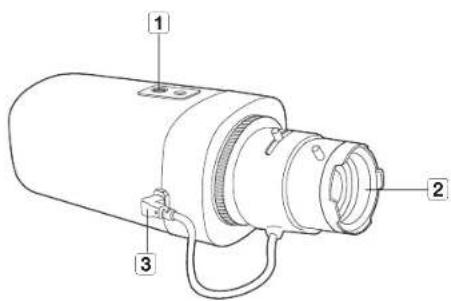

D'UN COUP D'ŒIL
Face avant

| Élément Description | |
| 1 Trou pour la vis du support de fixation | Utilisé pour installer la caméra sur un support de montage.Taile de la vis : Ce sont les spécifications des vis utilisées pour fixer la caméra au support 1/4 pouce - 20 UNCLong. : 4,5 mm + 0,2 mm (norme ISO), ou 0,197 poucas (norme ASA) ![]() |
| 2 Objectif à diaphragme automatique (en option) | Installé sur l'adaptateur du diaphragme. |
| 3 Connecteur d'objectif à diaphragme automatique | Utilisé pour l'alimentation et le signal de sortie permettant de contrôler le diaphragme de l'objectif. |
■ Le support de fixation n'est pas inclus.
Pour plus d'informations sur l'utilisation du support de fixation, reportez-vous à la documentation du produit.

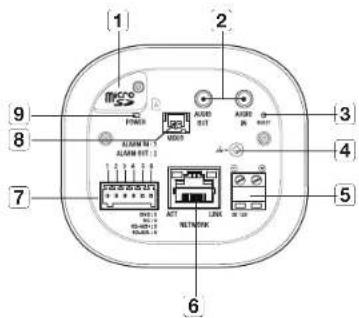

Côté arrière
| 1 | Compartiment de la carte mémôre Micro SD | Compartiment de la carte mémôre Micro SD. |

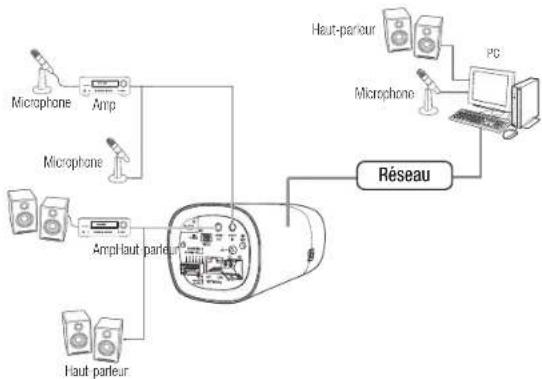

| 2 | Borne audio | AUDIO CUT Utilisée pour la connexion aux encointes. |
| AUDIO IN Utilisée pour la connexion à un microphone. | ||
| 3 | Bouton de réinitialisation | Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP sur le réseau, vous dvez excedrer le programme Devico Manager pour modifier les paramètres réseau de base tels que l'adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connector au réseau. |
| 4 | Port de mise à la terre de l'éclairage | Permet de décharger le courant d'éclairage en toute sécurité vers l'extérieur afin de protéger la caméra. |
| 5 | Port d'alimentation Utilisé pour la connexion du câble d'alimentation. | |
présentation
| Élément Description | ||
| 6 Port Réseau | Utilise pour connecter l'alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau. | |

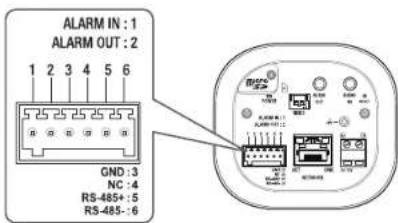

| 7 Port E/S d'alarme | ALARM IN | Utilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/huit. |
| ALARM OUT Utilisé pour la connexion du signal de sortie de l'alarme. | ||
| GND Utilisé pour la mise à la terre. | ||
| RS-485+ Ligne de données RS-485 | ||
| RS-485- Ligne de données RS-485 | ||
| 8 Sortie vidéo | Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l'écran test pour connecter à un écran mocile et vérifiez la vidéo test. | |
| 9 Indicateurs d'alimentation | POWER | ON : Lorsque l'alimentation est activée.OFF : Lorsque l'alimentation est desactivée. |
- Le port RS-485 ne prend en charge que la connexion directe avec le moteur parvinci et les connexions externes du contribéur RS-485 ne sont pas gérées.
INSTALLATION
- La prise de la caméra connectée au cable externe n'est pas étanche. Il est conseillé d'installer ce produit sous le bord de l'avent-loit pour éviter que le cable ne soit exposé aux conditions extérieures.

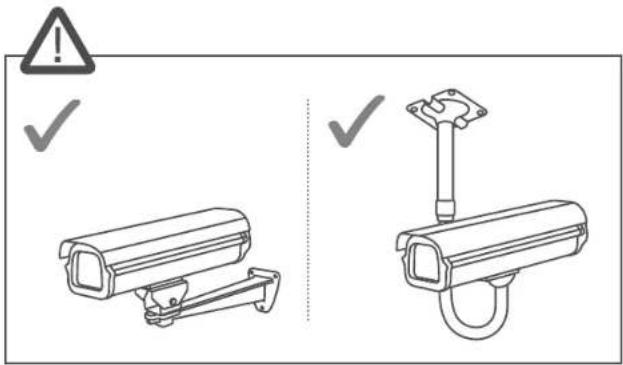

Précautions à prendre avant l'installation
Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.
- Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
- L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
- Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
- Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aïde d'outils non conformes peut endommager le produit.
- Lors de l'installation de la caméra, il est recommandé de prévoir un boîtier (vendu séparément).

Débranchez l'alimentation avant de procéder.
La lentille C/CS et l'adaptateur mural ne sont pas inclus dans le package du produit. Vous devez utiliser l'objectif méga uniquement à cet effet.
Montage de l'objectif CS sur une caméra
Tournez l'objectif CS de gauche à droite afin de le fixer.

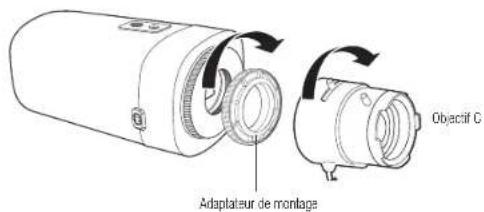

Montage de l'objectif C sur une caméra
Tournez l'adaptateur mural C dans le sens horaire et l'objectif C dans le sens horaire.
Branchement du connecteur de l'objectif à diaphragme automatique
Raccordez le connecteur du diaphragme de l'objectif au connecteur de la caméra.

Sélectionnez un sujet à finner, toumez le levier du zoom de l'objectif afin de régler le grossissement puis effectuez la mise au point afin que le sujet soit net.

- Si vous ne pouvez pas régler la mise au point, insérez une ou deux bases de monture d'objectif entre la caméra et la lentille, assemblées-les, puis régler à nouveau la focus.
INSERTION/RETRAIT D'UNE CARTE MÉMOIRE MICRO SD

- Déconnectez le câble d'alimentation de la caméra avant d'y insérer la carte mémoire Micro SD.
- N'insérez pas la carte mémoire Micro SO à l'envers et de force.
Autrement, vous risquez d'endommager la carte mémoire Micro SD.
Insertion d'une carte mémoire Micro SD
Introduisez la carte mémoire Micro SD en suivant le sens de la flèche, comme indiqué sur le schéma.
Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.
- Avant de retirer votre carte mémoire Micro SD, éleignez la caméra ou allez à
- Si vous arrêtez la caméra ou retrez la carte mémore Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommages.
CONNEXION À D'AUTRES PÉRIPHÉRIQUES
Connexion Ethernet
Connectez le câble Ethernet au réseau local ou à Internet.
Alimentation
Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la camera.
- Vous pouvez également utiliser un roubleur doté d'une alimentation électrique par câble Ethomé pour fournir le courant à la caméra.
- Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocoles IEEE802.3af.
- Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.
- Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.
Spécification du câble d'alimentation pour chaque modèle
Dans le cas d'une alimentation en 12 V CC :
| Type de fil (AWG) #22 #20 | ||
| Longueur de câble (Max.) 18 m 28 m |
Spécifications du câble réseau
| Élement Contenus Remarque | ||
| Connecteur RJ45 | ||
| Ethernet 10/100 Base-T 10/100 Mbps | ||
| Câbio 5c catégorie | ||
| Distance max. 100 M | ||
| Support du PoE | IEEE 802,3al | |
Mise à la terre du produit
Connectez le fil de masse à la borne de terre qui est située au-dessus de la borne d'entrée d'alimentation à l'aide d'un tournevis,
La mise à la terre protège le produit contre les surtensions ou la foudre.
- Lorsque vous effectuez la mise à la terre, vellez à mettre le produit hors tension.
Câble de mise à la terre recommandé
- Longueur : Inférieure à 3 M
• Calibre : 18 AWG ou supérieur
Ex.) UL1007 AWG 18/16, UL1015 AWG18/16/14/12, UL2468 AWG18/16/14
installation et connexion
Connector à l'entrée/la sortie Audio
- Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auxquel le microphone est relié.
- Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
- Vérifiez les specifications pour l'entrée audio.
- Codec audio
- Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échant/onnage :
8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage : 8 kHz) - Sorte Audio : G.711 PCM (Débl binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz)
• Audio duplex complet
- Entrée audio : Entrée ligne (3.5mm mono jack), Tension prise en charge : 2.5VCC(4mA), Impédance d'entrée : 2K Ohm
- Sortie audio : Sortie ligne (3.5mm mono jack), Sortie maximale : 1Vrms
• Impédance de sortie de ligne : 6000
Connexion au boîtier du port E/S
Connectez le signal d'E/S de l'alarme sur le port correspondant situé à l'arrière du boîtier du port.
- ALARM OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
• GND : Utilisé pour la mise à la terre.
• RS-485+ : Port de communication du récepteur RS-485 (+). - RS-485- : Port de communication du récepteur RS-485 (-).
Connexion d'un dispositif RS-485 externe
Connectez la caméra au dispositif externe via les ports [RS-485 +, -]. Vous pouvez contrôler les opérations de panoramique / inclinaison de la caméra via des communications RS-485.
La connexion GND est recommandées pour les communications RS-485. Si vous rencontrez un problème de communication, branchez correctement la broche GND pour corriger le niveau GND entre la caméra et le périphérique externe.
Pour connecter le capteur externe
Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].
Schéma de câblage d'entrée de l'alarme
Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les specifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.
Référez-vous au schéma de raccordement de l'alarme ci-dessous lorsque vous connectez des appareils dont la tension excècle les spécifications actuelles.

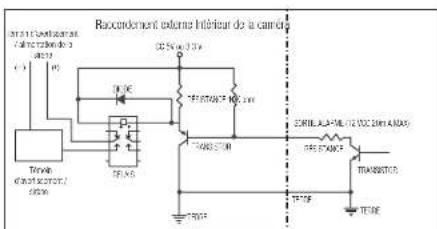

Schéma de câblage de sortie de l'alarme
Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE
Se connecte à la caméra à partir d'un PC local sur le LAN
- Lancer un navigateur Internet sur le PC local.
- Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.
- Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intract et si le renvel de port n'est pas correctement configuré ou si un paro-fou est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
- Par défaut, l'adresse IP sera attribuée automatiquement depuis le serveur DHCP En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100, Pour modifier l'adresse IP, utiliser Device Manager. Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager », (Page 15)
CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP
- Connectez l'ordinateur utilisateur directement à la caméra réseau.
- Lancez Dans Device Manager et modifiez l'adresse IP de la caméra pour pouvoir utiliser le navigateur Weo de votre bureau pour vous connecter à Internet.
- Utilisez le navigateur Internet pour connecter le Web viewer.
- Allez à la page [Configuration].
- Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
- Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
- Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
- Redémarrez la caméra.
- Pour plus d'informations sur la configuration de DONS, reportez-vous à l'aide en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à l'aide en ligne de Web Viewer.
CONNECTER LA CAMÉRA AU ROUTEUR LARGE BANDE PAR LE MODEM CÂBLE
C'est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires.
Configurer les paramétrages de réseau du PC local connecté au routeur
Pour configurer les paramètres de réseau du PC local connecté au Routeur large bande, suivre les instructions ci-dessous.
- Sélectionner :
→ → → → → → → ou - Suivre les instructions ci-dessous si vous sélectionnez
ex.1) Si l'adresse (LAN IP) du Routeur large bande est 192.168.1.1
Adresse IP : 192.168.1.100
Masque de sous-réseau : 255.255.255.0
Passerelle par défaut : 192.168.1.1
ex.2) Si l'adresse (LAN IP) du Routeur large bande est 192.168.0.1
Adresse IP : 192.168.0.100
Masque de sous-réseau : 255.255.255.0
Passerelle par défaut : 192.168.0.1
ex.3) Si l'adresse (LAN IP) du Routeur large bande est 192.168.xxx.1
Adresse IP : 192.168.xxx.100
Masque de sous-réseau : 255.255.255.0
Passerelle par défaut : 192.168.xxx.1

■ Pour l'adresse du Routeur large bande, se référer à la documentation du produit.
Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à . Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ×. (Page 17)
UTILISATION DE DEVICE MANAGER

Le programme Device Manager peut être téléchargé depuis le menu
- Plus d'instructions relatives à Device Manager sont disponibles dans le menu
RECHERCHE AUTOMATIQUE DE LA CAMÉRA
Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.
- Cliquez sur
sur la page principale de Device Manager. - Cochez la caméra dans la liste.
- Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.
RÉGLAGE DU MOT DE PASSE
Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.
CONFIGURATION DE L'ADRESSE IP
Si vous souhaitez modifier les paramètres réseau de la caméra, le signe
Configuration de l'IP statique
Entrez et configurez manuellement l'adresse IP et les informations sur le port.
- Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
- Cliquez sur
sur la page principale de Device Manager. -
Sélectionnez
. -
Les informations IP de la caméra seront affichées en
fonction du réglage précédent. - Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de Routeur large bande
Demandez au gestionnaire de réseau de définir les valeurs pour
- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80.
- RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.
connexion et configuration réseau
Si vous utilisez un Routeur large bande
- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2-254, 192.168.0.2-254, 192.168.XXX.2-254
- Subnet Mask : La valeur de
du Routeur large bande est identique à celle de l'option de la caméra. - Gateway : La valeur de
du Routeur large bande est identique à celle de l'option de la caméra.
■ Les réglages peuvent varier selon le modèle du Routeur large bande connecté.
Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.
Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à • Configuration de la Redirection de la Plage de Ports (Mappage de Ports) • (Page 17)
Configurez séparément les réglages IP et les réglages de port.
ex.)
| Catégorie Caméra 1 Caméra 2 | |||
| Réglages IP | IP Address | 192.168.1.100 | 192.168.1.101 |
| Subnet Mask | 255.255.255.0 | 255.255.255.0 | |
| Gateway | 192.168.1.1 | 192.168.1.1 | |
| Réglages de port | HTTP Port | 8080 | 8081 |
| RTSP Port | 554 | 555 | |
Si l'option
ex.) http://P address : HTTP Port
http://192.168.1.100:8060
- Cliquez sur le bouton [Appliquer].
- Si un message de réussite s'affiche, cliquez sur [OK].
Configuration de l'IP dynamique
Le DHCP vous envoie l'adresse IP.
• Exemple d'environnement IP Dynamique
- Routeur large bande, disposant de camères connectées, affecté à une adresse IP par le serveur DHCP
- En cas de connexion directe de la caméra au modem via les protocoles DHCP
Adresses IP affectées par le serveur DHCP interne via le réseau LAN
- Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
- Cliquez sur
sur la page principale de Device Manager. - Sélectionnez
- Cliquez sur le bouton [Appliquer].
- Si un message de réussite s'affiche, cliquez sur [OK].
Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.
- Cliquez sur
– sur la page principale de Device Manager. - Entrez la plage d'adresses IP que vous recherchez.
- Sélectionnez le
de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe. - Cliquez sur le bouton [Raccorder].
- Vérifiez si la caméra est enregistrée.
• Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

- Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
- Cliquez sur < + > sur la page principale de Device Manager.
- Le menu Configuration de l'équipement s'altiche.
- Dans le menu, cliquez sur
. - Cliquez sur le bouton [Fermer].

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.
Redirection manuelle de la plage de ports
- Depuis le menu Setup du Routeur large bande, sélectionnez
. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné. - Sélectionnez
et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être régé en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra. - Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

bar
Applications & Gaming | Category | Software | Hardware | Software & Hardware | |---|---|---|---| | App Store | 100 | 100 | 100 | | Hardware | 100 | 100 | 100 | | Software | 100 | 100 | 100 | | Software & Hardware | 100 | 100 | 100 |- La configuration du transfert de port est un exemple de configuration du routeur IP CISCO. - Les réglages peuvent varier selon le mozielle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.
connexion et configuration réseau
Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau
- Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.
Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

- La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecte la caméra réseau, cochez la case à cocher dans le menu
- Lancaz Device Manager. Le système recherche les caméras connectées et en affliche la liste.
- Double-oliquez sur une caméra pour y accéder. Le navigateur Internet démaire et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en taçant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.
CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET
Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux cameras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.
- Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
- Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP du Routeur large bande dans la barre d'adresse. ex.) http://ddns.haniwha-security.com/ID

- Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDNS (http://ddns.hanwha-security.com) et enregistrez le produit sur [Mon DDNS]:-Enregistrer le produit.
CONNEXION À LA CAMÉRA
Normalement, vous devez procéder comme suit
- Lancez le navigateur Internet.
- Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100
- la boîte de dialogue de connexion devrait apparaître.
* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111
→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.
Si le numéro de port HTTP est différent de 80

- Lancez le navigateur Internet.
- Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)
→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.
Utilisation de l'adresse URL
- Lancez le navigateur Internet.
- Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID
- la boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.
Se connecter via UPnP
- Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.
- Cliquez sur le nom de la caméra aux fins de recherche.
Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.
- La fenêtre de connexion s'affiche.
Se connecter via Bonjour
- Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
- Cliquez sur le nom de la caméra pour recherche.
Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.
- La fenêtre de connexion s'affiche.
Vérification de l'adresse DDNS
Si la caméra est directement connectée à un modem de câble DHCP ou à un modem DSL, l'adresse IP de votre réseau sera modifiée à chaque fois que vous essayerez de vous connecter au serveur FSI (Fournisseur de services Internet).
Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.
Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur
http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez
RÉGLAGE DU MOT DE PASSE
Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majusculles / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés. -Les caractères spéciaux qui sont autorisés: -1@#3%^(-)_←=|0|, ?/
- Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
- Si vous avez perdu votre mot de passe, vous pouvez apouyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez le.
LOGIN
Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît.
Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.
- Entrez « admin » dans la zone de saisie de texte
.
L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié. - Saisissez le mot de passe dans le champ de saisie
. - Cliquez sur [OK]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

- Si vous sélectionnerz l'option • Remember my credentials • après avoir entré votre saisie, vous serez automatiquement connecté sans être invite à entrer vos informations de connexion à votre prochaine connexion.
Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.
INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA
- Cliquez sur l'icone [Configuration (
- La fenêtre de configuration apparaît.
- Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'évènement, l'analyse et le système sur le réseau.
- Cliquez sur <Alde ( ?) pour voir les descriptions détaillées de chaque fonction.
RÉSOLUTION DE PROBLÈMES
| PROBLÈME SOLUTION | |
| Lorsqu'un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement. | • Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Reallex. Instaitez le périphérique audio haute définition (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone. |
| Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-in sur Safari via HTTPS. | • Dans la fondère d'authentification contextille affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance lors de la connexion à l'adresse IP du visualiseur Weo désigne". • Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivent" dans la fenêtre de message ci-dessous, appuyez sur la touche de commande – Q pour quitter le navigateur Safari puis recommencez et suivez les procedures indiquées ci-dessous. |
| Jo n'al pas accès à la caméra à partir d'un navigateur Internet. | • Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurer que tous les câclos de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctement. |
| Le visionneur a été déconnecté pendant le suivi. | • Les visionneurs connectées se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connexions de réseau. |
| La caméra connectée au réseau n'est pas détectée dans le programme Devica Manager. | • Désactiver les paramètres de pare-leu sur votre PC et chercher de nouveau la caméra. |
| Chevauchement d'images. | • Vérifier si une ou plusieurs caméras sont configurée à une adresse multidifusion unique au lieu d'adressas différentes. Si une adresse unique est utilisés pour des caméras multiples, les images peuvent se chevaucher. |
| Aucune image n'apparaît. | • Si la méthode de transmission est configurée sur multidifusion, vérifier s'il y a un rouleur qui prend en charge la multidifusion dans le LAN sur lequel la caméra est connectée. |
| PROBLÈME SOLUTION | |
| La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configuris. | • Vous devez activer la case à cocher <Entrée audio> dans <Basic> - <Profil vidéo>. |
| de l' > est réglé sur <Activer>, mais je ne roçols pas de notification par e-mail même quand un événement d'analyse s'est produit. | • Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Date et heure>.B. L option <Détection mot> doit être réglée sur <Activer>.C. Vérifiez si l option <E-mail> du menu <Conlig. évén.> est cochée avant utilisation. |
| Aucun signal n'est détecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente. | • Vérifiez les réglages de port de sortie de l'alarme. |
| Impossible d'effectuer un enregistrement sur la carte mémoire Micro SD. | • Vérifiez que la carte mémoire n'est pas défectuouse. |
| La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement. | • Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d'autres appareils n'est pas garantir sur cette caméra.• Formatez la carte mémoire à nouveau sous le menu <Configuration> → <Événement> → <Stockago>. |
| Impossible d'enregistrer sur le système NAS. | • Assurez vous que l'information enregistrée dans le système NAS soit correcte. |
| Un rapport mentionne que le réglage du système NAS a échoué. | • L'adresse IP du NAS est valide:• ID/mot de passe du NAS est valide.• Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID ou NAS.• Les items SMB/CIFS du NAS ne sont pas cochés.• L'adresse IP du NAS et cette de la caméra ont le même format.Ex: La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.Si l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1-192.168.20.255.• Vérifiez si vous avez tenée d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvogardé.• Assurez vous d'avoir utilisé l'équipement NAS recommandé. |
Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.
Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer des interférences nulsibles et (2) doit accepter toute interférence roque, y compris les interféromos susceptibles de cauer un mauvus fonctionnement. Son équipement a été taste et se conforme aux limites relatives à un appareil numérique de classe A conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.
Cet éculpement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiocheniques.
Le fonctionnement de cet équipement au sein d'une zone residenti le peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l'interférence à ses propres frais.
• Réorienter ou repositionner l'antenne de réception.
- Augmenter la distance séparant l'équipement et le récepteur.
- Brancher l'équipement sur une prise d'un circuit différent de celui auquel le récepteur est branché.
- Consulter le distributeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre on œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclue que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Cs symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être letés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de sante publique, veiller séparer vos produits et accessoires usages des autres déchets. Vous favoriserer ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacler le magasin leur ayant vendu le produit ou à se renseigner autres des autoris locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacler leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchats professionnels et commerciaux.

Elimination des batteries de ce produit
(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte selective sont mis en place.)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en lin de vie avec les autres d'ochets ménagers. L'indication éventuelle ces symbols chimiques Hg, Ud ou Pb signifié que la batterie content des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la sante humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via voire système local de collecte gratuite des batteries.

Hanwha
Vision
