MODE D'EMPLOI QND-6011 Hanwha
Manuel d'utilisation
QND-6011
QND-6021
CE
Caméra Réseau
Manuel d'utilisation
Droits d'auteur
©2019 Hanwha Vision Co., Ltd. Tous droits réservés.
Marque commerciale
Chaque marcue déposée ci-dessus est enregistrée. Les roms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.
Restriction
Le droit d'auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou modifié, pariellement ou entièrement, sans l'autorisation formelle.
Clause de non responsabilité
Hanwha Vision fait de son mieux pour vérifi et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fourniée à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifi en les contenus de ce document sans avis préalable.
La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.
L'ID initial de l'administrateur inti est "admin" et le mot de passe doit être défini lors de la première connexion.
Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.
Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.
INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
- Veuillez lire ces instructions.
- Conservez ces instructions.
- Prêtez attention à tous les avertissements.
- Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité de l'eau.
- Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
- N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
- Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
- Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dire polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolete.
- Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
- N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
- Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
- Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
- Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidite, il ne fonctionne pas normalement ou est tombé par terre.
- Ce produit est destiné à être alimenté par une unité d'alimentation répertorlée de « classe 2 » ou « LPS » et un courant nominal de PoE (48 V), 0,1 A.
- Ce produit est destiné à être alimenté par un courant isolé.
- Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
- Ne pas installer la produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
- Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
- Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garantics. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
- L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
- Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du clôme, la vidéo ne posera aucun problème.
AVERTISSEMENT
AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.
Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.
Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.
ATTENTION
EXPLICATION DES SYMBOLES GRAPHIQUES
Le symbole de l'éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.
Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.
présentation
Catégorie de classe I
Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.
Batterie
Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type. La batterie ne peut pas être remplacée.
Appareil déconnecté
Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.
Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.
ATTENTION
Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.
Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.
Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.
L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.
Veuillez lire attentivement les consignes de sécurité recommandées ci-après.
- Ne placez pas cet appareil sur une surface inégale.
- N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
- Ne placez pas cet appareil à proximité de matériaux conducteurs.
- N'essayez de réparer cet appareil vous-même.
- Évitez de placer un verre d'eau sur ce produit.
- N'installez pas le produit à proximité de sources magnétiques.
- Ne bloquez pas les ouvertures de ventilation.
- Ne placez pas d'éléments lourds sur le produit.
- Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.
Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.
La signification des indications fournies dans le manuel est comme suit.
- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.
- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.
※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.
Dans certains environnements d'installation, les communications radio peuvent subir des interférences.
Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.
SOMMAIRE
PRÉSENTATION
3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
7 Contenu
8 D'un Coup d'œil
VISIONNEUR WEB
17 Connexion à la Caméra
18 Réglage du mot de passe
18 Login
18 Installation de la visionneuse Web de la caméra
INSTALLATION ET CONNEXION
9 Installation
10 Insertion/retrait d'une Carte Mémoire Micro SD
11 Mise sous tension et mise en réseau
ANNEXES
19 Résolution de Problèmes
20 Open Source Announcement
CONNEXION ET CONFIGURATION RÉSEAU
12 Connecter la Caméra Directement au Réseau de Zone Locale
12 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP

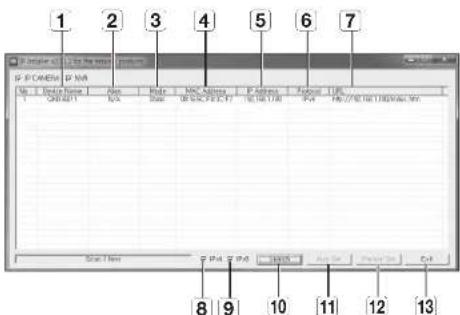

13 Boutons Utilisés Sous IP Installer
13 Configuration de l'adresse IP Fixe
15 Configuration de l'adresse IP Dynamique

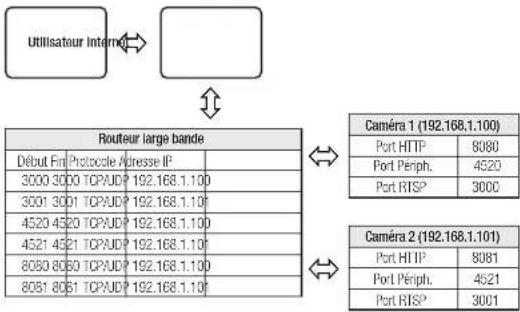

15 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)

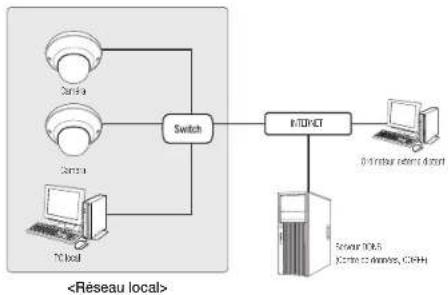

16 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
16 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet
présentation
SPÉCIFICATIONS PC RECOMMANDÉES
• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
- Système d'exploitation pris en charge : Windows 7, 8.1, 10, Mac OS X 10.12, 10.13, 10.14
• Navigateur recommandé : Google Chrome
- Navigateurs pris en charge : MS Explorer11, MS Edge, Mozilla Firefox (Windows 64 bits uniquement), Apple Safari (Mac OSX uniquement)
• VQ : Carte graphique PCIe 256MB GDDR3 ou supérieure
× Veuillez consulter l'annexe pour obtenir des informations détaillées sur le système d'exploitation et les navigateurs vérifiés.
CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC
- Capacité recommandée : 16 Go à 128 Go (type MLC)
• Fabricants recommandés : SanDisk, Transcend - Type de produit : Haute endurance
- La compatibilité varie en fonction des fabricants et des types de cartes.
- Capacité recommandée : On recommande 200GO ou plus.
- Accès simultané : Un appareil NAS peut accepter un maximum de seize accès de caméra.
- Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.
| Produits recommandés Grandeurs disponibles |
| QNAP NAS Le nombre maximum de caméras pouvant avoir accès simultanément est de 16. |
| NAS Synology Le nombre maximum de caméras pouvant avoir accès simultanément est de 16. |
Si vous utilisez de l'équipement NAS à des fins autres que de la sauvegarde vidéo, le nombre de caméras accessibles peut diminuer.
CONTENU
Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit. (l'accessoire varie selon le pays de vente.)
| Apparence Nom de Pélément Quantité Description | |||
| Caméra | 1 | ||
| Guide de prise en main rapide (En option) | 1 | ||
| Carte de garantie (En option) | 1 | ||
| Gécarit | 1 | Guide d'installation du produit | |
| Clé à ouverture fixe ten forme de L) | 1 Utilise pour retirer et remplacer la couvercle du côme | ||
Accessoires en option pour l'installation
Pour faciliter l'installation, vous pouvez acheter les accessoires appropriés disponibles en option.
 | |
| Nom du modèle Montage mural | |
| QND-6011/6021 SBP-120WMW | |
D'UN COUP D'ŒIL
Apparence
| Élement Description | |

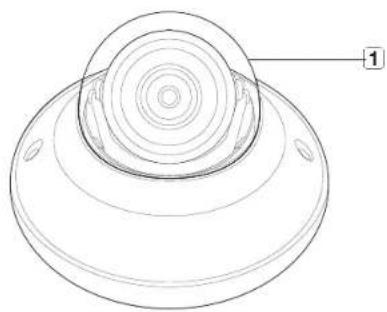

| 1 Couvercle dôme | Couvercle du boîtier utilise pour protégar l'objectif et l'unite principale. |
Composants

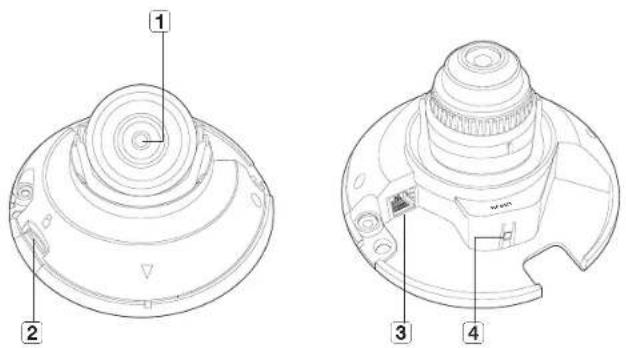

| Élement | |
| 1Objectif Objectif de la caméra | |
| 2Compartiment de la carte mémoire Micro SD | Compartiment de la carte mémoire Micro SD. |
| 3PoE Connector Relie le réseau, et fournit l'alimentation à travers un câble Ethernet. | |
| 4Bouton de réinitialisation | Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP au sein du réseau, vous devez lancer le programme d'installation IP installer pour modifier les réglages réseau de base, tels que l'adresse IP, le masque de sous-reseau, la passerelle, etc., avant de pouvoir vous connecter au réseau. |
INSTALLATION
Précautions à prendre avant l'installation
Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.
- Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la camera, y compris le support d'installation.
- L'utilisation de câbles recollés ou eifflochés peut endommager le produit et provoquer un incendie.
- Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur la site, par mesure de précaution.
Démontage
Retirez le couvercle du dôme après avoir desserré les vis en les faisant tourner dans le sens antihoraire avec la clé Allen fourmie.
- Notez qu'il n'est pas nécessaire de desserrer la vis complètement.
- Ne touchez pas la partie transparente du couvercle du dôme une fois la film protecteur retiré.
- Tenez compte de la direction à surveiller, attachez le gabarit et percez des trous en suivant le gabarit.
- Pacez la marque < imprimée sur la caméra en face de la zone à surveiller.
- À l'aide de 2 vis taraudeuses, fixez la caméra à 2 trous percés avec un gabarit.
- Raccordez les bornes internes de la caméra avec les câbles correspondants.
- Réglez l'orientation de l'objectif selon la position souhaitée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance ». (page 10)
Nous vous recommandons de ne pas toucher l'objectif de l'apcareil car il a été correctement mis au point durant le processus final de fabrication. Si c'est le cas, l'objectif peut être flou ou taché par des substances étrangères. - Couvrez la couvercle du dôme et sarrez les vis dans le sans horaire avec une clé Allen pour sécuriser le couvercle.
- Si nécessaire, retirez le cache du trou des câbles sur le côté du couvercle du dôme.
■ Montage mural (IP42)
Pour monter la caméra sur un mur, faites passer le câble LAN par le bas, comme sur l'Illustration, de sorte qu'il soit correctement protégé des liquides et de la poussière.
Français_9
installation et connexion
Réglage de l'orientation de la caméra de surveillance
Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond.
La rotation de l'unité de la caméra vers la gauche ou la droite est appelée Panoramique, le réglage de l'inolinalson est appelé Horizontale-Verticale et la rotation de l'objectif sur son axe est appelée Rotation.
- La plage effective du panoramique couvre un angle total de 350 degres.
- La plage effective de la rotation couvre un angle total de 355 degrès.
- La plage effective de l'incinaison couvre un angle total de 69 degrés.
L'image peut être recouverte par le boîtier de la caméra en fonction de l'angle.
- Méthodes de réglage
- Après l'installation de la caméra, réglez l'angle de panoramique selon la direction de surveillance.
- Réglez l'angle horizontal de manière à ce que l'image ne soit pas inversée.
- Réglez l'angle d'inclinaison de sorte que la caméra soit face à l'objet à surveiller.
INSERTION/RETRAIT D'UNE CARTE MÉMOIRE MICRO SD
Déconnectez le câble d'alimentation de la caméra avant d'y inserer la carte mémoire Micro SD.
- N'insérez pas la carte mémoire Micro SD à l'envers et de force. Autrement, vous risquez d'endommager la carte mémoire Micro SD.
En cas de puie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
Insertion d'une carte mémoire Micro SD
- Séparez le couvercle du dôme de la caméra.

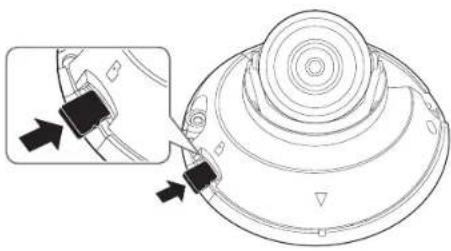

- Insérez une carte Micro SD en suivant la direction de la flèche du schéma.
Retrait d'une carte mémoire Micro SD

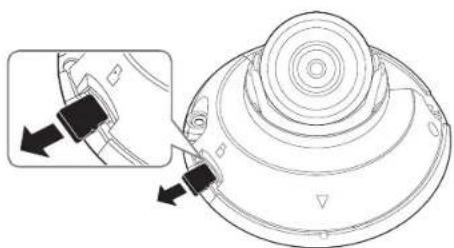

Appuyer doucement vers le bas sur l'extrémite exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.
Si vous exercez une pression excessive sur la carte mémoire Micro SD, celle-ci pourra s'éjecter du logement de manière incontrôlable.
- Avant de retirer votre carte mérnote Micro SD, éteignez la caméra ou alez à
, éteignez l'appareil, puis appuyez sur le bouton [Appliquer]. - Si vous arrêlez la cantera ou retrez la carte mémore Micro SD qui contient les connées du produit, ces données peuvent être perdues ou encommagées.
MISE SOUS TENSION ET MISE EN RÉSEAU
Connectez le périphérique PoE et les connecteurs PoE de la caméra.
Spécifications du câble réseau
| Étlement Contenus Remarque | ||
| Connecteur RJ45 | ||
| Ethernet 10/100BASE-T 10/100 Mbps | ||
| Câble 5e catégorie | ||
| Distance max. 100 M Resistance CC | ≤0,125.0 / m | |
| Support du PoE IEEE 802.3af | ||
Si vous utilisez un câcle différant des standards de catégorie 5e, la distance de transmission n'est pas garante d'atteindre les 100 m.
connexion et configuration réseau
Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE
Se connecte à la caméra à partir d'un PC local sur le LAN
- Lancer un navigateur Internet sur le PC local.
- Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.
- Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranel si le renvici de port n'est pas correctement configuré ou si un pare-leu est mis.
Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
Dans le programme d'installation IP, vous pouvez utiliser le mot de passe initial, "4321" pour définir l'adresse IP, le masque de sous réseau, la passerrée, le port HTTP, le port VIP et le type d'IP. Après avoir changé l'interface réseau, pour une meilleure sécurité accédaz au navigateur Web et modifiez le mot de passe.
Par défaut l'adresse IP sera attribuée automatiquement depuis le serveur DHCP En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour changer l'adresse IP, utilisez le programme d'installation IP. Pour obtenir de plus amples détails sur l'utilisation du programme d'installation IP, reportez-vous à la section • Configuration de l'adresse IP Fixe > (Page 13)
CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP
- Connectez l'ordinateur utilisateur directement à la caméra réseau.
- Exécutez le programme d'installation IP et changez l'adresse IP de la camera afin d'utiliser le navigateur Web sur votre poste pour la connexion à l'Internet.
- Utilisez le navigateur Internet pour connecter le Web viewer.
- Allez à la page [Configuration].
- Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
- Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
- Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
- Redémarrez la caméra.
- Pour plus d'informations sur la configuration de DONS, reportez-vous à l'aide en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à l'aide en ligne de Web Viewer.
BOUTONS UTILISÉS SOUS IP INSTALLER
| Élément Description | ||
| 1 | Device Name | Nom du modèle de la caméra connectée.Cliquez sur la colonne pour trier la liste par nom do modèle.Cependant, si vous cliquez dessus durant la recherche. celle-ci sera interrompus. |
| 2 | Alias Cette fonction n'est pas | appliquée pour le moment |
| 3 | Mode | Afiche oupour l'état de connexion réseau actuel. |
| 4 | MAC(Ethermet) Address | Adresse Ethernet de la caméra connectée.Cliquez sur la colonne pour trier la liste par adresse Ethernet.Cependant, si vous cliquez dessus durant la recherche. celle-ci sera interrompus. |
| 5 | IP Address | Adresse IP.Cliquez sur la colonne pour trier la liste par adresse IP.Cependant, si vous cliquez dessus durant la recherche. celle-ci sera interrompus. |
| 6 | Protocol | Réglage réseau de la caméra.Le réglage par défaut est « IPv4 ».Les caméras ayant un réglage en IPv6 affichent « IPv6 ». |
| 7 | URL | Adresse URL du serveur DDNS autorisant l'accès à partir d'un système Internet externe.Cependant, cette option sera remplacés par le réglagede la camera en cas d'échec de l'entregistrement DDNS. |
| 8 | IPv4 Recherche les caméras | églées sur IPv4. |
| Élément Description | |
| 9 IPv6 | Recherche les carréras régées sur IPv6.Activi uniquement dans un environnement compatible IPv6. |
| 10 Search | Recherche les carréras actuellement connectées au réseau.Cependant ce bouton sera gnsé si aucun des réglages IPv4 ou IPv6 n'est sélectionné. |
| 11 Auto Set | Le programme d'installation IP configure automatiquement les réglages réseau. |
| 12 Manual Set Vous devez configurer les réglages réseau manuellement. | |
| 13 Exit Quitte le programme IP ^1 Installer. | |
Utilisez la dernière version de du programme d'installation IP. Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Hanwha Vision.
Si le système d'exploitation de support est Windows 8.1, il est recommandé d'utiliser le Gestionnaire de péricheniques Wisanet au lieu de l'IP Wisanet.
Le programme du gestionnaire de péricheniques Wisanet peut être téléchargé en visitant le site Web de Hamwha Vision (https://www.Hanwhavision.com) sous le menu
CONFIGURATION DE L'ADRESSE IP FIXE
Configuration réseau manuelle
Exécutez
Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.
Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.
- Sélectionnez une caméra dans la liste de recherche. Vérifiez l'adresse MAC de la caméra sur l'étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés.
- Cliquez sur [Manual Set].
La boîte de dialogue Manual Setting apparaît.
, , , , et de la caméra sont affichés avec les valeurs prérégées. - Renseignez les informations nécessaires dans la sous-fenêtre .
- MAC (Ethernet) Address : L'adresse MAC imprimée sur l'étiquette de la caméra est automatiquement affichée et ne nécessite aucun réglage utilisateur.
Les paramètres liés à l'adresse IP ne peuvent être réglés que lorsque DHCP n'est pas sélectionné.
connexion et configuration réseau
Si vous n'utilisez pas de Routeur large bande
Pour le réglage des options
- Renseignez les informations nécessaires dans la sous-fenêtre
.
- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80.
• VNP Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 4520.
- Entrez le mot de passe. Entrez le mot de passe du compte « admin » qui a été utilise pour accéder à la caméra.
Pour des raisons de sécurité, il est recommandé d'utiliser une combinaison de chiffres, de lettres maiuscules et minuscules et caractères spéciaux pour votre mot de passe.
Pour plus d'informations sur la modification du mot de passe, reportez-vous à l'ade en ligne de Web Viewer
- Cliquez sur [OK].
La configuration réseau manuelle est ainsi terminée.
Si vous utilisez un Routeur large bande
- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande.
ex.) 192.168.1.2\~254. 192.168.0.2\~254. 192.168.XXX.2\~254
- Subnet Mask : La valeur de
- Gateway : La valeur de
14_ connexion et configuration réseau
Si le Routeur large bande dispose de plusieurs caméras connectées
Configurez séparément les réglages IP et les réglages de port.
ex.)
| Catégorie Caméra 1 Caméra 2 | |||
| Réglages IP | IP Address | 192.168.1.100 | 192.168.1.101 |
| Subnet Mask | 255.255.255.0 | 255.255.255.0 | |
| Gateway | 192.168.1.1 | 192.168.1.1 | |
| Réglages de port | HTTP Port | 8080 | 5081 |
| VNP Port | 4520 | 4521 | |
Si l'option
ex.) http://IP address : HTTP Port http://192.168.1.100:8080
Configuration réseau automatique
Executiez
Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.
Pour les cameras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.
-
Sélectionnez une caméra dans la lisle de recherche. Vérifiez l'adresse MAC de la caméra sur l'étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés,
-
Cliquez sur [Auto Set]. La boîte de dialogue Auto Setting apparaît. Les options
, et sont automatiquement réglées. -
Entrez le mot de passe. Entrez le mot de passe du compte « admin » qui a été utilisé pour accéder à la caméra.
Pour des raisons de sécurité, il est recommandé d'utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.
- Pour plus d'informations sur la modification du mot de passe, reportez-vous à l'aide en ligne de Web Viewer.
- Cliquez sur [OK]. La configuration réseau automatique est ainsi terminée.
Configuration de l'environnement IP Dynamique
• Exemple d'environnement IP Dynamique
- Routeur large bande, disposant de caméras connectées, affecte à une adresse IP par le serveur DHCP
- En cas de connexion directe de la caméra au modem via les protocoles DHCP
- Adresses IP affectées par le serveur DHCP interne via le réseau LAN
Vérification de l'adresse IP Dynamique
- Exécutez le programme IP Installer sur l'ordinateur local de l'utilisateur.
Les cameras attribuées avec l'adresse
sont indiquées dans la liste. - Sélectionnez une caméra parmi les résultats de la recherche.
- Cliquez sur le bouton [Manual Set] et vérifiez l'adresse
de la caméra.
Si vous désélectionnez
CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS)
Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur la Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.
Redirection manuelle de la plage de ports
- Depuis le menu Setup du Routeur large bande, sélectionnez
- . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné. - Sélectionnez
et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être régie en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra.
- Les instructions des exemples ci-dessus sont basées sur le Routeur large bande de CISCO.
- Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reporter-vous au guide d'utilisation du routeur applicable.
Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau
- Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Un utilisateur peut modifier chaque port à l'âcle de l'écran de réglage de la caméra.
Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :
- La redirection de port peut être réalisée sans paramérage supplémentaire du rouleur si celui-ci supporte la fonction UPnP. Après avoir raccordé la caméra réseau, régloz
- Exécurez le programme d'installation IP. Le système recherche les cameras connectées et en affiche la liste.
- Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démaire et se connecte à la caméra.
- Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.
CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET
L'utilisation du programme d'installation IP sur un ordinateur à distance n'appartenant pas à la grappe du réseau du Routeur large bande n'est pas autorisé, les utilisateurs peuvent accéder aux caméras au sein du réseau du Routeur large bande en utilisant l'adresse URL DDNS de la caméra.
- Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
- Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.henwha-security.com/ID
Pour plus d'informations sur l'enregistrement du DDNS, reportez-vous au guide de configuration du réseau.
CONNEXION À LA CAMÉRA
Normalement, vous devez procéder comme suit
- Lancez le navigateur Internet.
- Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100
- la boîte de dialogue de connexion devrait apparaître.
* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111
→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.
Si le numéro de port HTTP est différent de 80
- Lancez le navigateur Internet.
- Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)
→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.
Utilisation de l'adresse URL
- Lancez le navigateur Internet.
- Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID
- la boîte de dialogue de connexion devrait apparaître.
- La connexion réseau est désactivée dans un environnement uniquement LAN.
Se connecter via UPnP
- Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.
- Cliquez sur le nom de la caméra aux fins de recherche.
Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.
- La fenêtre de connexion s'affiche.
Se connecter via Bonjour
- Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
- Cliquez sur le nom de la caméra pour recherche.
Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.
- La fenêtre de connexion s'affiche.
Vérification de l'adresse DDNS
Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes alonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.
Une fois que vous enregistrez un périphérique dynamique basse sur IP sur le serveur
RÉGLAGE DU MOT DE PASSE
Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.
Lorsque la fenêtre • Confirm new password • apparaît, saisissez le nouveau mol de passe.
- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majusculles / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.
- Les caractères spéciaux qui sont autorisés : =164/8%^*)_==|()_.?
- Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
- Si vous avez perdu votre mot de passe, vous pouvez apuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez -ie.
LOGIN
Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.
- Entrez « admin » dans la zone de saisie de texte
.
L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié. - Salsissez le mot de passe dans le champ de saisle
. - Cliquez sur [OK]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.
- Lorsque vous accôdez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont crypées.
- Si vous sélectionnez l'option > Remember my credentials > après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion. - Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut coucer l'image sur les bords.
INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA
- Cliquez sur l'icone [Configuration (
- La fenêtre de configuration apparaît.
- Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
- Cliquez sur <Alde ( ?) pour voir les descriptions détaillées de chaque fonction.
| PROBLÈME SOLUTION | |
| Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-in sur Safari via HTTPS. | Dans la fondre d'authentification contextuelle affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance lors de la connexion à l'adresse IP du visualiseur Web désigné".Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivent" dans la fenêtre de message ci-dessous, appuyez sur la touche de commande - Q pour quitter le navigateur Safari puis recommencez et suivez les procédures indiquées ci-dessus. |
| Je n'al pas accès à la caméra à partir d'un navigateur Internet. | Vérifier pour s assurer que les paramètres de réseau de la caméra sont appropriés.Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés.Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.Si la caméra est connectée à un Roubleur large bande, vérifier que le nervoi de port est configue correctement. |
| Le visionneur a été déconnecté pendant le suivi. | Les visionnours connectés se disconnectent à tout changement apperté à la caméra ou aux configurations de réseau.Vérifier toutes les connexions de réseau. |
| Aucune vidéo ne s'affiche lorsque l'utilisateur vient d'accéder au visualiseur Web ou qu'il se connecte directement avec le client. | Le nombre maximum de profits disponibles est de 3.La connexion peut être perdue si vous utilisez 4 ou plusieurs profils.Exemple : Si vous accédéz aux profits MJPEG, H264 et H265 puis essayez un profil différent, la connexion sera perdue. |
| La caméra connectée au réseau n'est pas détectée dans le programme d'installateur IP. | Désactiver les paramètres de pare-leu sur votre PC et chercher de nouveau la caméra. |
| Chevauchement d'images. | Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher. |
| Aucune image n'apparaît. | Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un rouleur qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectée. |
| PROBLEME SOLUTION | |
| • Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Date et heure>.B. L option <Détection mvt> doit être reglée sur <Activer>.C. Vérifiez si l option <E-mail> du menu <Config. évin.> est cochée avant utilisation. | |
| Impossible d'effectuer un enregistrement sur la carte mémoire Micro SD. | • Vérifiez que la carte mémoire n'est pas défectueuse. |
| La carte mémoire Micro SD est Insérie mais la caméra ne fonctionne pas correctement. | • Vérifiez si la carte mémoire est insérées dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d'autres appareils n'est pas garanti sur cette caméra.• Formatoz la carte mémoire à nouveau sous le menu <Configuration> → <Évisionement> → <Stuckage>. |
| Impossible d'enregistrer sur le système NAS. | • Assuroz-vous que l'information enregistrée dans le système NAS sont correcte. |
| Un rapport mentionne que le réglage du système NAS a échouë. | • L'adresse IP du NAS est valide.• ID/not de passe du NAS est valide.• Assuroz-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID ou NAS.• Les items SMB:CIFS du NAS ne sont pas cochés.• L'adresse IP du NAS et celle de la caméra ont le même format.Ex) La valeur initiale du masque de sous réseau du NAS et de la caméra est 255.265.255.0.SI l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1-192.168.20.255.• Vérifiez si vous avez tente d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvegardé.• Assuroz-vous d'avoir utilisé l'équipement NAS recommandé. |
Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A. conformément à la partie 15 des réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.
Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radicphoniques.
Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l'interférence à ses propres frais.
Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectieux de l'environnement. La marque Eco représente l'engagement do Hanwha Vision à prior des produits respectieux de l'environnement et inclue que le produit est conforme à la Directive RoHS de l'Union européenne.
Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Ce spectacle sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jets avec les autres déchets ménagers. Le mise au rebut immorbidé des déchets présentant des risques environnementaux et de santé publique, voillez séparer vos produits et accessoires usages des autres déchets. Vous favorissez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se rensoigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
Elimination des batteries de ce produit
(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)
Le spectacle sur la batterie, le manuel ou l'omballage indique que les batteries de ce produit ne doivent pas être diminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifié que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006466. Si les batteries ne sont pas correctement diminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
Hanwha
Vision
