HS120A1G-LP - Chauffe-eau WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Marque	Westinghouse
Modèle	HS120A1G-LP
Type de produit	Chauffe-eau à gaz sans réservoir (débit continu)
Catégorie de gaz	Propane (GPL)
Consommation maximale de gaz	120 000 Btu/h
Consommation minimale de gaz	16 500 Btu/h
Débit d'eau chaude (min - max)	0,53 - 4,23 GPM (2 - 16 L/min)
Plage de température de l'eau	35 °C - 70 °C (95 °F - 158 °F)
Alimentation électrique	120 V CA, 60 Hz
Puissance électrique (fonctionnement)	38 W
Puissance électrique (veille)	2 W
Puissance électrique (protection antigel)	100 W
Fusible	10 A
Pression d'entrée du gaz (propane)	8,0 - 13,5 pouces de colonne d'eau
Pression d'eau minimale	15 PSI (recommandée 30-50 PSI)
Pression d'eau maximale	150 PSI
Dimensions (H x L)	608 mm x 394 mm (23,94 po x 15,51 po)
Raccordements	Gaz : 3/4" MNPT / Eau froide : 3/4" MNPT / Eau chaude : 3/4" MNPT
Installation	Extérieur uniquement, montage mural
Fonctions principales	Allumage électronique direct, contrôle filaire, fonction liaison solaire, autodiagnostic avec codes d'erreur
Entretien et nettoyage	Nettoyage annuel du filtre d'entrée d'eau, inspection de la flamme, vérification de la soupape de sécurité
Sécurité	Protection antigel automatique, soupape de limitation de pression, coupure de sécurité en cas de surchauffe
Contenu de l'emballage	Chauffe-eau, manuel, contrôleur filaire, kit de montage, vis et chevilles

FOIRE AUX QUESTIONS - HS120A1G-LP WESTINGHOUSE

Où installer le chauffe-eau Westinghouse HS120A1G-LP ?

Ce chauffe-eau est conçu pour une installation extérieure uniquement. Il doit être monté sur un mur solide, à l'abri du gel et dans un endroit où l'air de combustion n'est pas contaminé par des produits chimiques.

Que faire si je sens une odeur de gaz ?

Ne pas tenter d'allumer l'appareil. Ne pas toucher d'interrupteur électrique. Quittez le bâtiment et appelez immédiatement votre fournisseur de gaz depuis un voisin. Suivez ses instructions ou appelez les pompiers.

Comment régler la température de l'eau ?

Utilisez le contrôleur filaire fourni. Appuyez sur le bouton '+' pour augmenter ou '-' pour diminuer la température par incréments de 1 °C. La plage de réglage est de 35 °C à 70 °C.

Le chauffe-eau est-il protégé contre le gel ?

Oui, il dispose d'une protection antigel automatique qui s'active lorsque l'appareil est branché sur une alimentation 120 V. Si la température ambiante descend en dessous de 3 °C, le chauffe-eau chauffe pour éviter les dommages. Les tuyaux extérieurs ne sont pas protégés.

Que signifient les codes d'erreur affichés sur le contrôleur ?

Les codes d'erreur (E0 à E8, En) indiquent divers problèmes : capteur défectueux, problème d'allumage, ventilateur, etc. Consultez le tableau de dépannage dans le manuel pour les solutions. Par exemple, E1 indique un défaut d'allumage.

À quelle fréquence dois-je entretenir mon chauffe-eau ?

Il est recommandé de faire vérifier le chauffe-eau au moins une fois par an par un technicien qualifié. Nettoyez régulièrement le filtre d'entrée d'eau pour éviter le tartre.

Quelle est la pression d'eau minimale requise ?

La pression d'eau minimale est de 15 PSI (103 kPa). Pour des performances optimales, une pression de 30 à 50 PSI est recommandée.

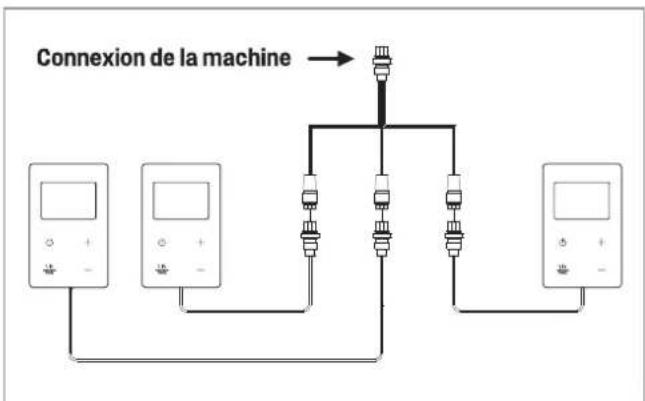

Comment fonctionne la priorité entre plusieurs télécommandes ?

La première télécommande utilisée (en appuyant sur un bouton) prend la priorité pour régler la température. Les autres affichent la température mais ne peuvent pas la modifier pendant 15 minutes d'inactivité.

Que faire si je n'utilise pas le chauffe-eau pendant l'hiver ?

Pour éviter le gel, vidangez complètement l'eau de l'appareil : coupez le gaz et l'électricité, fermez l'arrivée d'eau, ouvrez les robinets d'eau chaude, retirez le filtre d'entrée et la vis de vidange. Les dommages par gel ne sont pas couverts par la garantie.

Puis-je installer ce chauffe-eau à l'intérieur ?

Non, ce modèle (HS120A1G-LP) est conçu pour une installation extérieure uniquement. Il ne doit pas être installé à l'intérieur ou dans un espace clos.

MODE D'EMPLOI HS120A1G-LP WESTINGHOUSE

Assurez-vous de bien suivre les instructions données dans cette notice pour réduire au minimum le risque d'incendie ou d'explosion ou pour éviter tout dommage matériel, toute blessure ou la mort.

— Ne pas entreposer ni utiliser d'essence ou ni d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil.
— QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ

• Ne pas tenter d'allumer d'appareil.
• Ne touchez à aucun interrupteur; ne pas vous servir des téléphones se trouvant dans le bâtiment.
• Appelez immédiatement votre fournisseur de gaz depuis un voisin. Suivez les instructions du fournisseur.
• Si vous ne pouvez rejoindre le fournisseur, appelez le service des incendies.

— L'installation et l'entretien doivent être assurés par un installateur ou un service d'entretien qualifié ou par le fournisseur de gaz.

Veuillez lire attentivement ces instructions et suivre toutes les instructions, directives et avertissements inclus dans ce manuel du produit afin de vous assurer que vous installez, utilisez et maintenez le produit correctement à tout moment. Ces instructions doivent rester avec ce produit. En utilisant le produit, vous confirmez par la présente que vous avez lu attentivement toutes les instructions, lignes directrices et avertissements et que vous comprenez et acceptez de respecter les termes et conditions énoncés dans les présentes. Vous acceptez d'utiliser ce produit uniquement aux fins et à l'application prévues et conformément aux instructions, aux directives et aux avertissements énoncés dans le présent manuel du produit ainsi qu'en conformité avec toutes les lois et réglementations applicables. Un défaut de lire et de suivre les instructions et les avertissements énoncés dans les présentes peut entraîner une blessure à vous-même et à autrui, des dommages à votre produit, ou des dommages à d'autres biens dans les environs. Ce manuel du produit, y compris les instructions, les directives, les avertissements et la documentation connexe.

CONTENU DU DOCUMENT

1 Contenu du document 40

1.1 La sécurité 40
1.2 Consignes de sécurité et consignes de fonctionnement 40

2 Informations générales 42

2.1 Introduction et explication de la fonction 42
2.2 Dimensions et points de connexion 43
2.3 Modèle et les spécifications 44
2.4 Diagramme des composants 45

3 Installation 46

3.1 Instructions d'installation 46
3.2 Liste de contrôle d'installation 48
3.3 Préparation pour l'installation 49
3.4 Déterminer l'emplacement d'installation 50
3.5 Espace d'installation 51

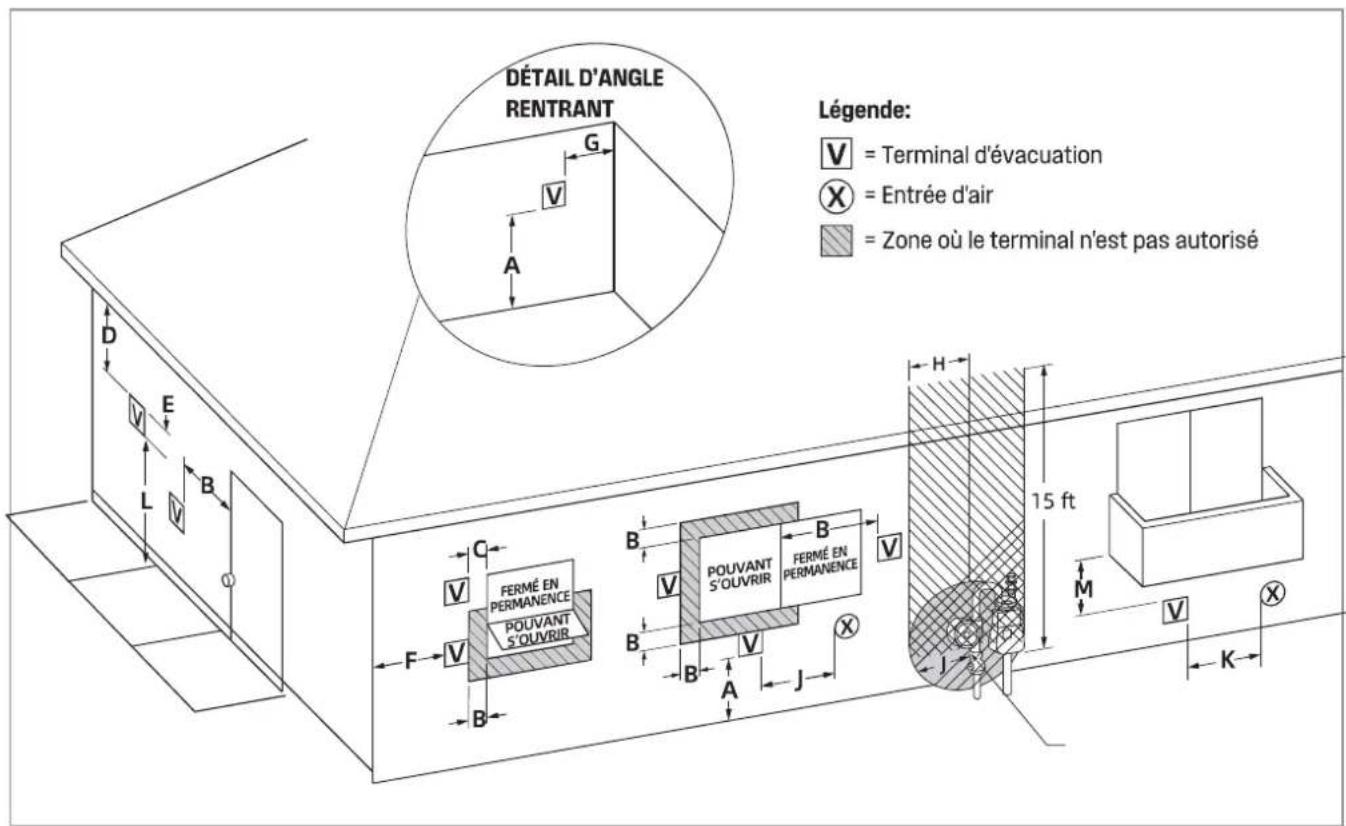

3.6 Autre que l'évacuation directe (extérieure) : dégagements de terminaison 52

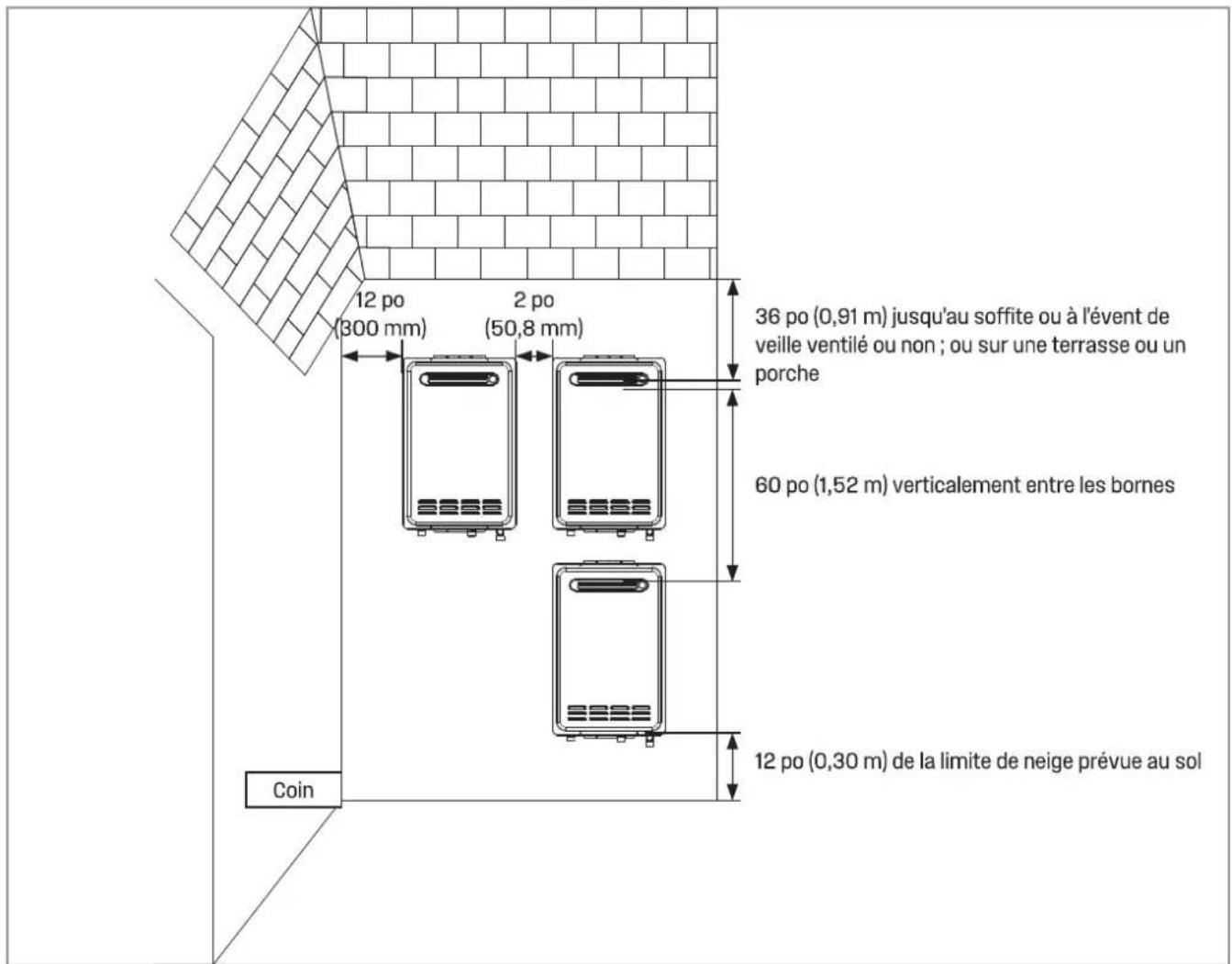

3.7 Dégagements de terminaison pour les chauffe-eau externes (extérieurs) 54

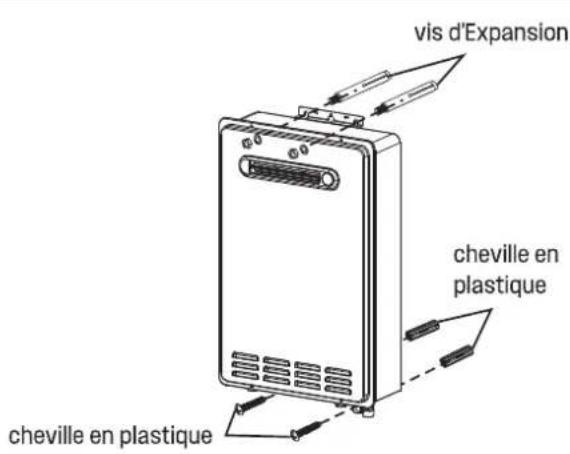

3.8 Montage mural 55
3.9 Spécifications du gaz et du tuyaux de gaz 55

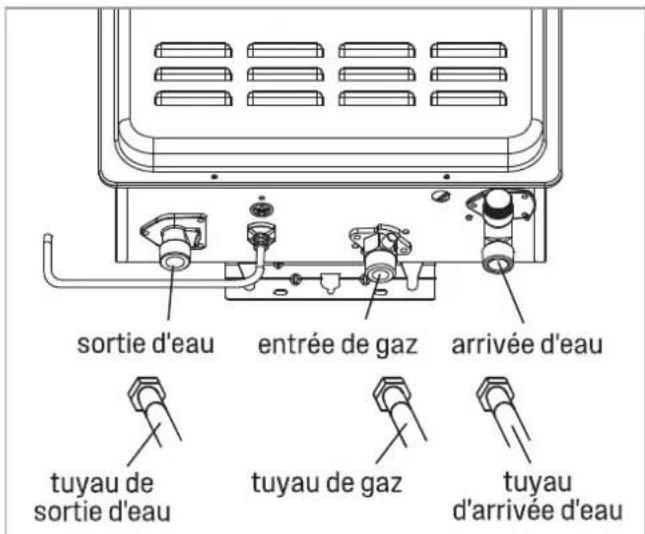

3.10 Connexion de gaz 56
3.11 Connexion d'eau 57
3.12 Soupape de limitation de pression 57
3.13 Connections électriques 58

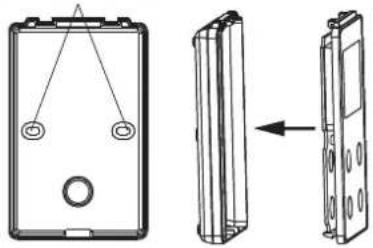

3.14 Télécommande 58
3.15 Test initial d'un exécuteur 60

4 Fonctionnement 61

4.1 Fonctionnement sûr 61

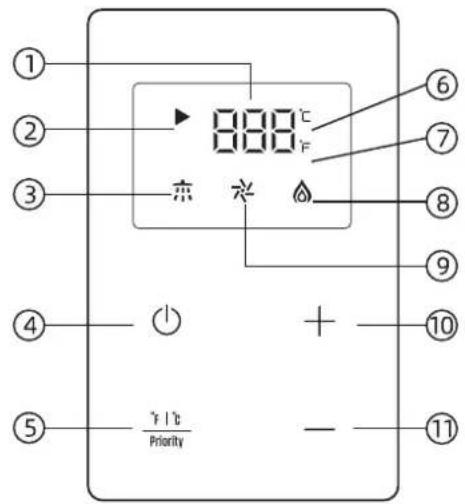

4.2 Contrôleur filaire 63

5 Dépannage 65

5.1 Codes de diagnostic et remèdes 65
5.2 Le phénomène suivant n'est pas un défaut de fonctionnement 68

6 Entretien 69

6.1 Système de ventilation 69

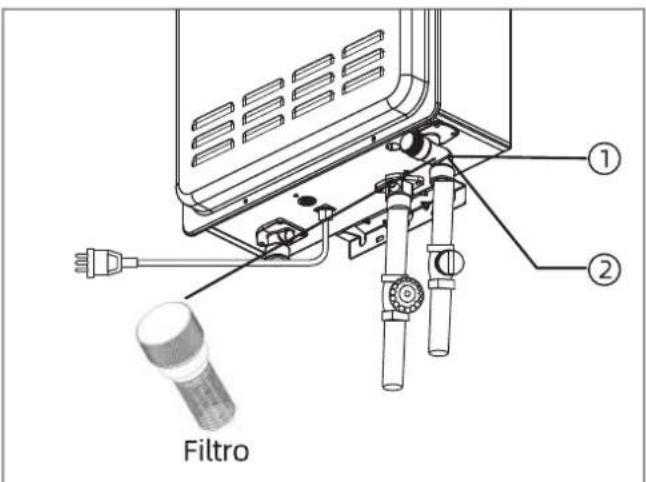

6.2 Drainage de l'unité et nettoyage du filtre 69
6.3 Nettoyer le brûleur 70

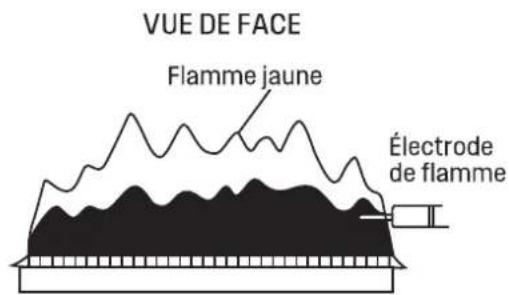

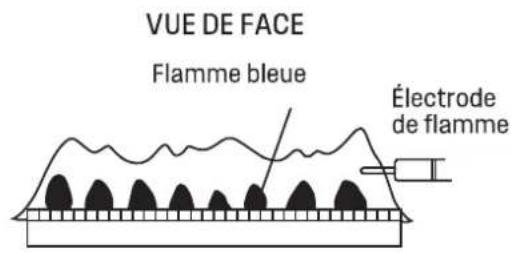

6.4 Inspection visuelle de flamme 70
6.5 Entretien soupape de limitation de pression 70
6.6 Prévention du congel 71
6.7 Méthode de réglage de la charge minimale 72

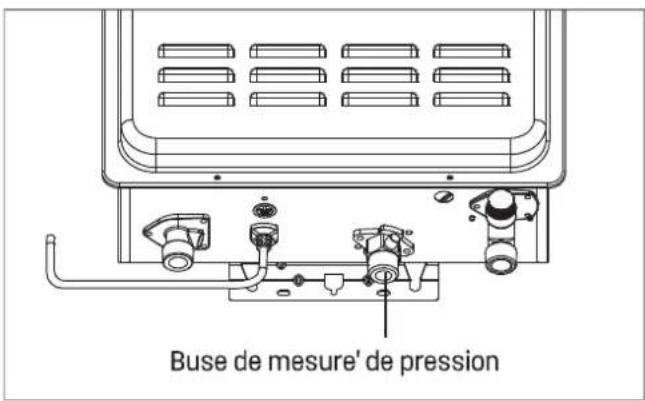

6.8 Position d'essai de pression de gaz 72

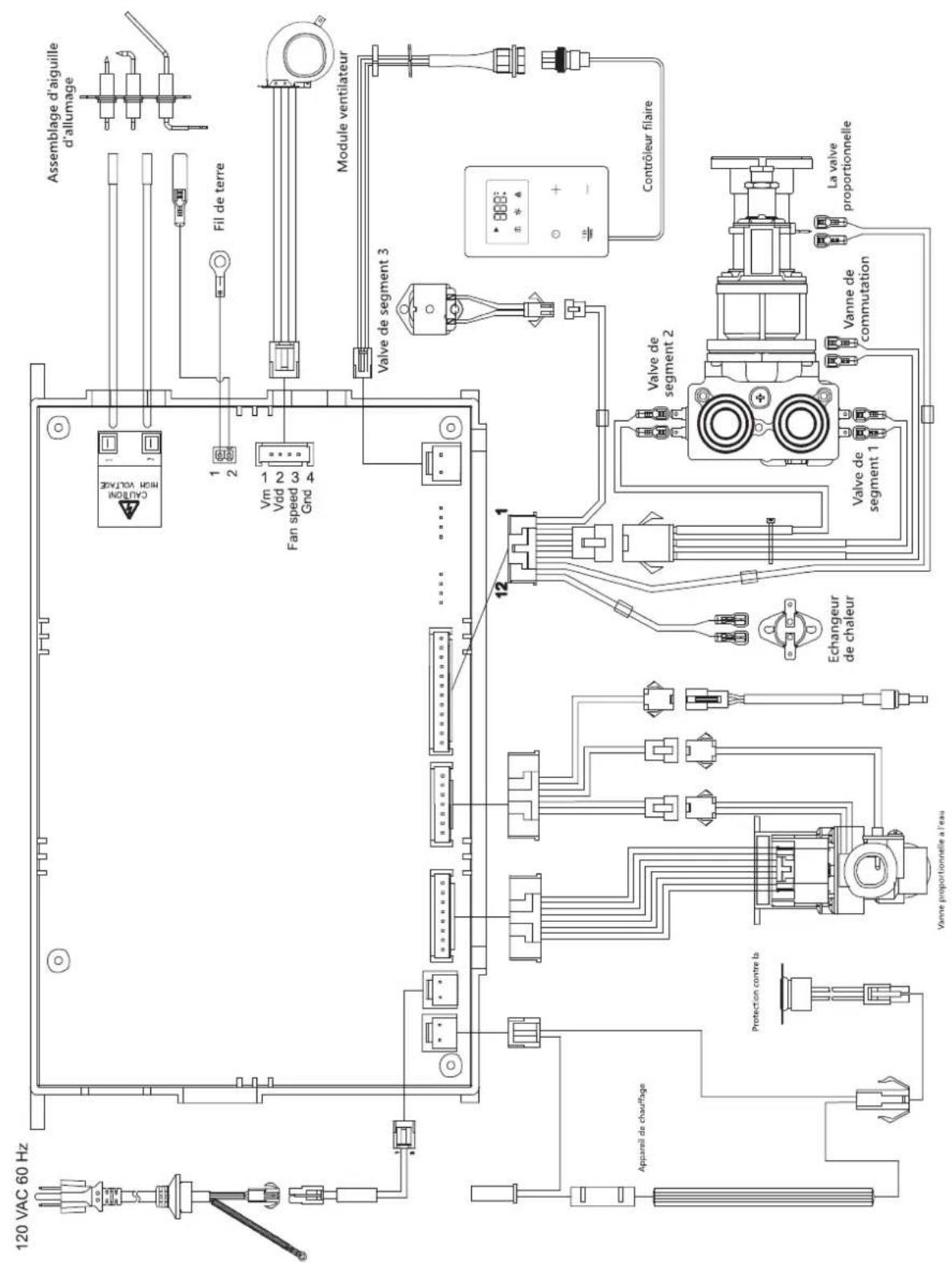

7 Schéma de câblage 73

8 Liste de colisage 74

1 Informations de sécurité

1.1 La sécurité

Ce manuel contient des informations et des instructions de sécurité pour vous aider à éliminer ou à réduire les risques d'accidents et de blessures.

DANGER

Indique une situation de danger imminent qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

ATTENTION

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner la perte de biens et des dommages légers ou modérés.

AVIS

Ce symbole indique des informations importantes qui ne présentent aucun danger pour les personnes ou les biens.

1.2 Consignes de sécurité et consignes de fonctionnement

1. Conformez-vous à toutes les réglementations locales ou, en l'absence de réglementations locales, à la version actuelle du code national américain du gaz: US ANSI Z223.1/NFPA 54 et/ou CSA B149.1. Code d'installation de gaz naturel et de propane
2. Utilisez les codes électriques nationaux conformément à toutes les réglementations locales ou sans réglementation locale, en utilisant le code électrique national: ANSI/NFPA 70 ou la norme canadienne CSA C22.1, Code canadien de l'électricité, partie 1.

3. Planifiez soigneusement l'emplacement du chauffe-eau. Assurez-vous que votre chauffe-eau a suffisamment d'air inflammable et une ventilation adéquate. Installez le chauffe-eau dans un endroit où les fuites d'eau n'endommageront pas l'environnement. (voir 3.1 Instructions d'installation)

4. Vérifiez le type de gaz, la pression de gaz, la pression d'eau et le courant nominal inscrits sur la plaque signalétique.
   * Si l'appareil ne répond pas à vos exigences, veuillez ne pas l'installer et consulter le fabricant.

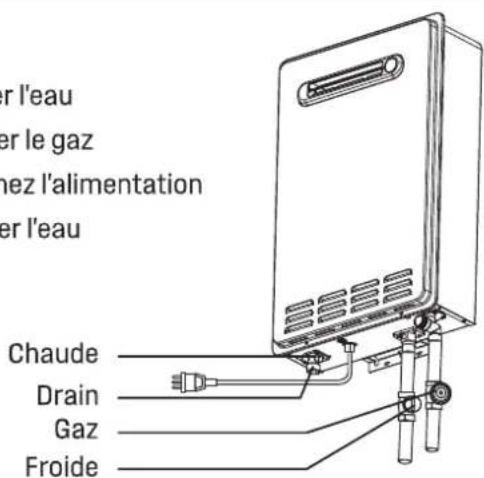

5. S'il y a un problème, fermez tous les robinets d'eau chaude et coupez le gaz. Ensuite, appelez un technicien qualifié, une entreprise de gaz ou un fabricant.

AVERTISSEMENT

• N'utilisez que votre main pour appuyer sur le bouton de commande de gaz ou l'enfoncer. N'utilisez jamais d'outils. Si la commande ne se tourne pas ou ne s'enfonce pas à la main, n'essayez pas de la réparer vous-même, mais appelez un professionnel agréé. Le fait de forcer ou de tenter une réparation peut provoquer un départ d'incendie ou une explosion.
• N'utilisez pas cet appareil si une partie quelconque a été immergée dans de l'eau. Appelez immédiatement un professionnel agréé pour inspecter l'appareil et remplacer toute pièce du système de contrôle et toute commande de gaz qui aurait séjourné sous l'eau.
• N'utilisez pas de matériel de substitution. N'utilisez que des pièces certifiées pour aller avec l'appareil.
• En cas de surchauffe, ou si il est impossible de couper l'alimentation en gaz, coupez au niveau de la vanne manuelle de gaz en amont de l'appareil.
• N'utilisez pas de cordon rallonge ni d'adaptateur de prise avec cet appareil.
• Toute altération de l'appareil ou de ses commandes peut être dangereuse et annulerait sa garantie.
• Une bonne ventilation est nécessaire pour un fonctionnement sûr de cet appareil.
• Assurez-vous que la ventilation de l'appareil n'est pas bloquée ou partiellement obstruée.
• Assurez-vous que par temps très froid le chauffe-eau et ses conduites d'eau sont protégées efficacement pour éviter le gel.

AVERTISSEMENT

• Avant la mise en œuvre, reniflez tout autour de la zone de l'appareil pour détecter une odeur de gaz. Ne manquez pas de chercher près du plancher car certains gaz sont plus lourds que l'air et s'accumulent au sol.
• Gardez la zone autour de l'appareil dégagée et exempte de matières combustibles, d'essence et d'autres vapeurs ou liquides inflammables.
• La construction combustible concerne les closions adjacentes et le plafond, à ne pas confondre avec les produits et matières combustibles ou inflammables. Ces derniers ne doivent jamais être entreposés à proximité de cet appareil au gaz ou de tout autre du même type.
• Contrôlez toujours la température de l'eau avant de prendre un bain ou une douche.

• Pour vous protéger de toute atteinte, avant d'effectuer une intervention d'entretien:

• Coupez l'alimentation électrique en débranchant la fiche du cordon secteur ou en coupant le secteur au disjoncteur du circuit. (Le contrôleur de température ne commande pas l'alimentation électrique).

• Coupez l'arrivée du gaz à la vanne manuelle, en général elle est placée immédiatement sous le chauffe-eau.
• Coupez l'arrivée d'alimentation en eau. Cela peut se faire à la vanne d'isolement immédiatement sous le chauffe-eau, ou en coupant la distribution d'eau du bâtiment.

ATTENTION

• RISQUE DE BRÛLURES. Des sorties très chaudes d'échappement et ventilation peuvent causer de sérieuses brûlures. Restez à l'écart du chauffe-eau en fonctionnement. Maintenez les petits enfants et les animaux à distance de l'appareil.
• Les tuyaux de sortie d'eau chaude quittant l'appareil peuvent être chauds au toucher. Dans des applications résidentielles, il faut appliquer une isolation des tuyaux d'eau chaude en-dessous de 36" (91 cm) du fait d'un risque de brûlures des petits enfants.

AVERTISSEMENT

Ce produit peut vous exposer au plomb, qui est connu de l'état de californie pour causer le cancer et des anomalies congénitales ou d'autres dommages à la reproduction. Pour de plus amples renseignements, consultez le site www.P65warnings.ca.gov.

2 Informations générales

2.1 Introduction et explication de la fonction

• L'unité est un chauffe-eau rapide à gaz sans boîtier conçu pour fournir efficacement de l'eau chaude en continu lors d'une installation correcte.
• Lisez attentivement toutes les instructions d'installation avant d'installer ce produit.
• Si vous avez des questions ou des préoccupations concernant cet appareil, veuillez consulter le fabricant ou son agent local.
• Ce chauffe-eau ne peut être installé qu'à l'extérieur pour les modèles extérieurs.
• La description du modèle est indiquée sur la plaque signalétique située sur le panneau latéral du chauffe-eau.

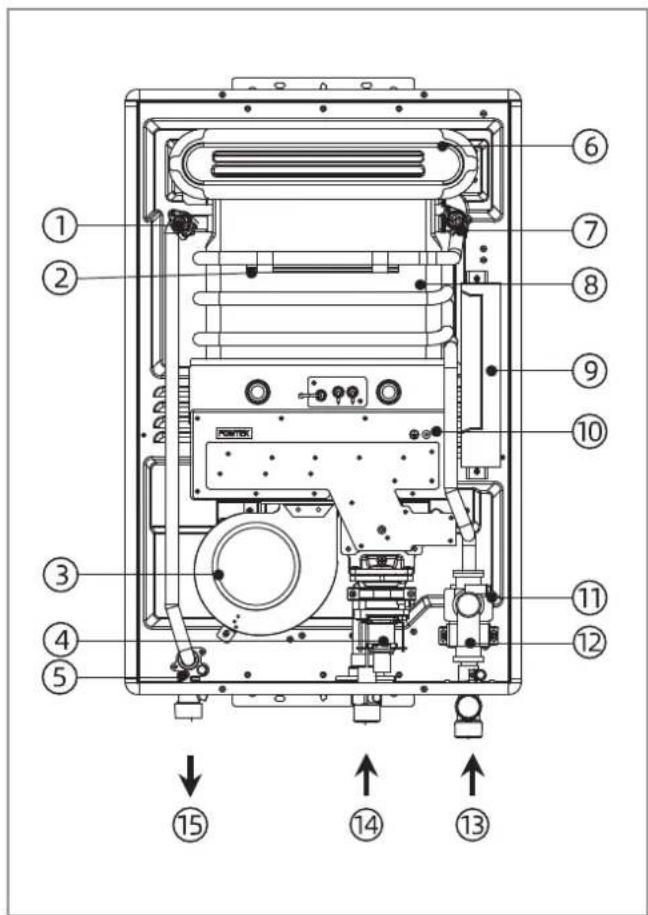

Le principe du chauffe-eau est illustré ci-dessous:

① Protection contre la température excessive
② Appareil de chauffage
③ Module ventilateur
④ Vanne de régulation du gaz
⑤ Sonde de température de sortie
⑥ Sortie de fumée
⑦ Thermostat antigel
⑧ Échangeur de chaleur
⑨ Composants du contrôleur
⑩ Brûleur avec
⑪ Sonde de température d' entrée d' eau
⑫ Capteur de débit d'eau
⑬ Eau froide
⑭ Gaz
⑮ Eau chaude

Cette série de chauffe-eau à gaz avec fonction de liaison solaire par défaut:

a. Lorsqu'il est détecté que la température de l'eau d'entrée atteint une valeur prédéterminée valeur, le chauffe-eau ne démarre pas;
b. Lorsque le travail de combustion est démarré et que la température de l'eau d'entrée est inférieure que la température réglée de 4 °F (2 °C), le chauffe-eau cesse de fonctionner;
c. Lorsque le travail de combustion est démarré, si la température de l'eau d'entrée est ≥140 °F (60 °C), le chauffe-eau cesse de fonctionner.

Plage de régulation de la température du Contrôleur		95°F ~158 °F (35 °C~70 °C)
Conditions de démarrage du système	Température de l'eau d'entrée	< 113 °F (45 °C)
	Température de réglage - température de l'eau d'admission	< 39 °F (4 °C)
Conditions normales de combustion	Température de l'eau d'entrée	< 140 °F (60 °C)
	Température de réglage - température de l'eau d'admission	< 35 °F (2 °C)

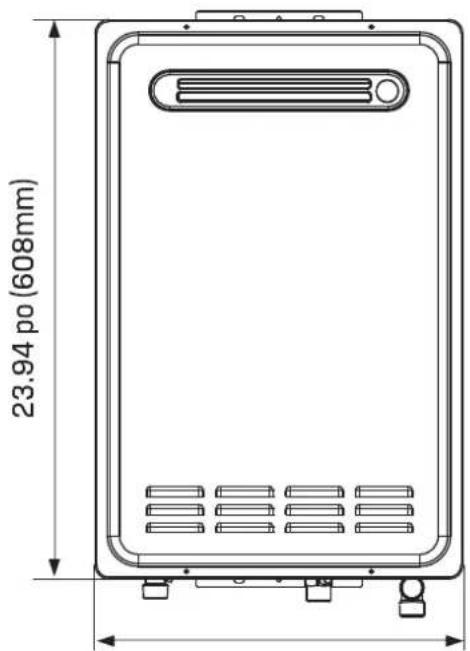

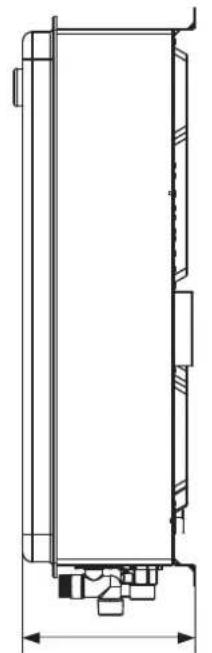

2.2 Dimensions et points de connexion

AVIS

Les images utilisées dans ce document sont uniquement destinées à des fins de référence. Les composants et leurs emplacements peuvent varier en fonction des modèles de produits spécifiques. Les mesures peuvent varier de 10 mm (± 0,38 po).

23.94 po (608mm)

15.51 po (394mm)

2.3 Modèle et les spécifications

Modèle		HS120
Numéro de pièce		HS120A1G-NG	HS120A1G-LP
Catégorie de gaz		GAZ NATUREL	PROPANE
Consommation min. de gaz en Btu/h		16,500
Consommation max. de gaz en Btu/h		120,000
Capacité en eau chaude (Min. - Max.) *		0.53 - 4.23 GPM (2 - 16 L/min)
Temperature Setting (no controller)		95-158 °F (35-70 °C)
Réglage de température maximal		158 °F (70 °C)
Réglage de température minimal		95 °F (35 °C)
Données électriques	Normal	33 W	38 W
	Attente	2 W
	Protection anti-gel	100 W
	Fusible	10 A
Pression d'entrée du gaz		3,5 - 10,5 pouces de hauteur de colonne d'eau	8,0 - 13,5 pouces de hauteur de colonne d'eau
Contrôle des by-pass		Fixé
Type d'appareil		Système d'eau chaude au gaz à débit continu sans réservoir et à température contrôlée
Connexions		Arrivée du gaz : 3/4" MNPTarrivée d'eau froide : 3/4" MNPTsortie d'eau chaude : 3/4" MNPT
Commande de surpassement		Électronique
Système d'allumage		Allumage électronique direct
Connexions électriques		120 volts CA, 60 Hz
Contrôle de température de l'eau		Simulation prévisionnelle et compte-rendu
Pression d'arrivée d'eau		Pression d'eau minimale : 15 PSI (Recommandation 30-50 psi pour une performance maximale)
Pression d'arrivée d'eau maximale		150 PSI

* Le flux minimum varie légèrement selon le réglage de température et la température d'arrivée de l'eau. Le flux d'activation minimum est de 0,53 GPM (soit 2 litres/minute).

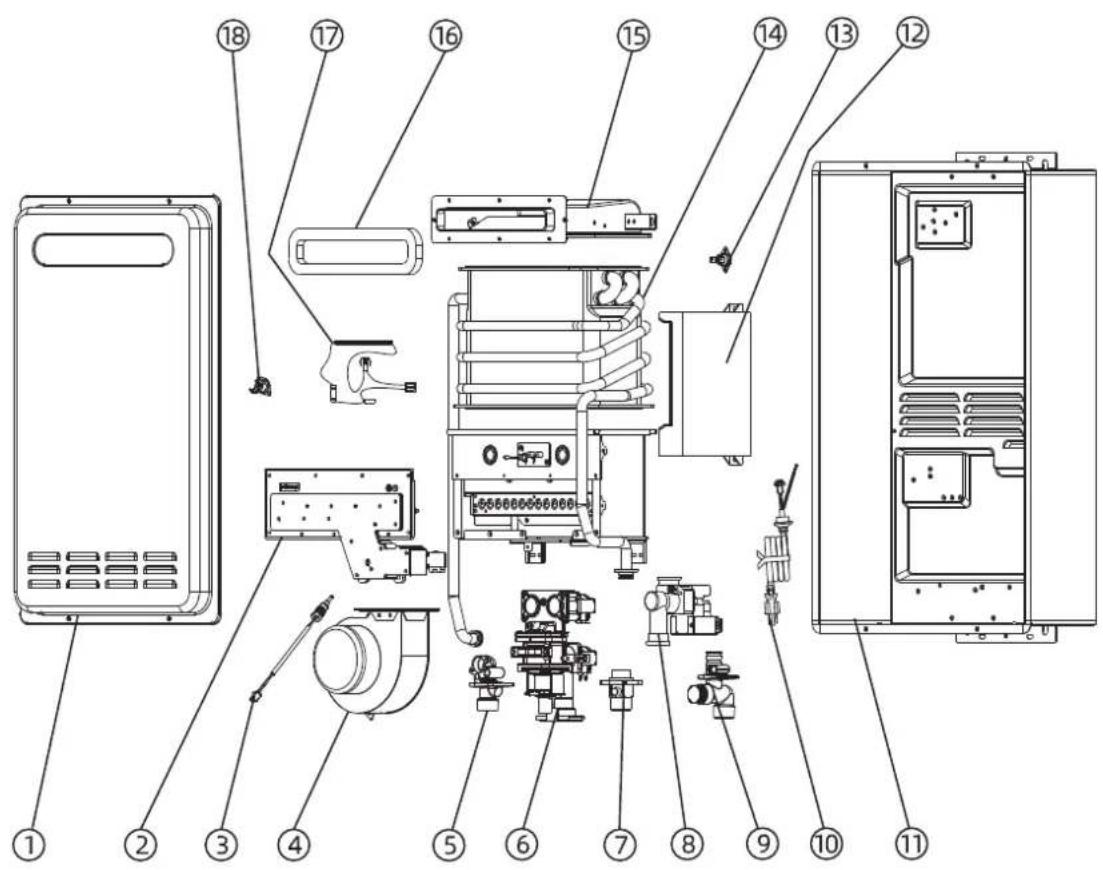

2.4 Diagramme des composants

① Panneau avant
② Collecteur
③ Sonde de température de sortie
④ Module ventilateur
⑤ Connecteur de sortie d'eau
⑥ La valve proportionnelle
⑦ Entrée d'air connecteur
⑧ Vanne proportionnelle a l'eau
⑨ Connecteur d'entrée

⑩ Câble d'alimentation
⑪ Panneau arrière
⑫ Thermostat antigel
⑬ Echangeur de chaleur
⑭ Module ventilateur
⑮ Sortie de fumée
⑯ Coton d'étanchéité
⑰ Appareil de chauffage
⑱ Protection contre la température excessive

3 Installation

3.1 Instructions d'installation

1. Respectez toutes les réglementations locales ou, en l'absence de telles réglementations, suivez la version actuelle du code national américain du gaz: us ansi z223.1/ nfpa 54 ou Canada b149.1. Spécifications d'installation du gaz naturel et du propane.

2. Tous les chauffe-eau à gaz doivent être installés correctement et avec soin pour assurer un fonctionnement sûr et efficace. Ce manuel doit être strictement observé. Lisez la section "Guide de sécurité".

3. La pression du collecteur est préréglée en usine. Il est contrôlé par ordinateur et ne nécessite aucun ajustement.

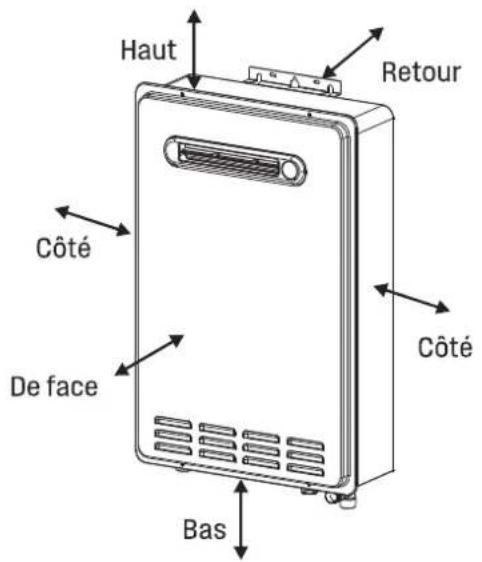

4. Maintenez un espace de maintenance approprié lors de l'installation de l'équipement. Cela facilite la connexion ou la suppression.

5. Pour des raisons de maintenance et de sécurité, le raccordement électrique nécessite que le courant soit débranché du chauffe-eau.

6. N'installez pas l'unité là où les bouches d'évacuation pointent vers des ouvertures du bâtiment ou où le bruit pourrait interférer avec les voisins. Assurez-vous que la distance entre le terminal de ventilation et toute porte ou ouverture est conforme aux réglementations locales pour empêcher les gaz d'échappement de pénétrer dans le bâtiment.

7. Choisissez soigneusement l'emplacement d'installation du chauffe-eau car des contaminants tels que la charpie et la poudre fine bloqueront l'entrée d'air et réduiront le fonctionnement du ventilateur. Cela conduit à une combustion anormale et réduit la durée de vie du chauffe-eau.

8. Assurez-vous régulièrement que l'entrée d'air autour du chauffe-eau est exempte de poussière, de débris et d'autres contaminants.

9. Ce chauffe-eau est destiné à une installation extérieure uniquement.

- Installez le chauffe-eau uniquement dans une zone chauffée ou la température ne peut pas être en dessous de zéro. La garantie ne couvre pas les dommages causés par le gel.

- Le chauffe-eau doit être monté en toute sécurité sur un mur ou une autre structure appropriée.

- Le chauffe-eau ne peut pas être installé sur le sol.

ATTENTION

- Une température d'eau supérieure à 125 °F (52 °C) peut causer de graves brûlures. La température de l'eau de l'usine est réglée à 107 °F (42 °C) afin deréduire les risques de brûlures. Vérifiez toujours la température de l'eau avant l'utilisation.

- N'entreposez pas et n'utilisez pas d'essence ou d'autres matériaux, vapeurs ou liquides inflammables à proximité de cet équipement.

- Ne connectez pas les raccords d'eau ou de gaz car cela pourrait endommager la vanne et causer des blessures graves, voire mortelles.

- Ne pas utiliser si le produit est immergé dans l'eau. Appelez immédiatement un installateur qualifié ou un centre de réparation pour remplacer le chauffe-eau noyé. N'essayez pas de réparer l'appareil. Doit être remplacé.

- Ne débranchez pas l'alimentation électrique si la température ambiante est sous le point de congélation. Le système de protection contre le gel n'est efficace que lorsque l'appareil est sous tension. Si l'échangeur de chaleur est endommagé par le gel, il n'est pas couvert par la garantie.

- Le non-respect de ces avertissements peut entraîner des blessures graves, voire mortelles.

ATTENTION

• L'installation et les réparations doivent être effectuées par un installateur qualifié (par exemple, un plombier agréé ou un installateur de gaz), sinon la garantie sera annulée.
• Les installateurs (professionnels autorisés) sont responsables de l'installation correcte du chauffe-eau et de la conformité à toutes les réglementations nationales, provinciales et locales.
• Le fabricant déconseille d'installer le chauffe-eau dans une fosse ou un endroit où le gaz et l'eau peuvent s'accu muler.
• Ne dirigez pas l'évent vers une fenêtre, une porte ou une ouverture de l'immeuble.
• N'installez pas de débris dans l'air (tel qu'un sèche-linge) qui pourraient les coincer dans la chambre de combustion, à moins que le système ne soit directement ventilé.
• N'installez pas l'appareil dans de l'eau, des débris ou des vapeurs inflammables pouvant pénétrer dans l'extrémité du conduit de fumée ou la conduite d'aspiration.
• Pour des raisons de sécurité, les fabricants ne recommandent pas l'installation de chauffe-eau dans le grenier.

ATTENTION

• Assurez-vous que l'équipement dispose de l'air de combustion et de la ventilation appropriés. Ne pas le faire peut entraîner une intoxication au monoxyde de carbone ou la mort.
• Gardez le chauffe-eau propre autour. Lorsque la poussière s'accumule sur la flamme, le capteur éteint le code d'erreur.
• Placez l'équipement pour faciliter les réparations et l'entretien.
• En cas de fuite, il est recommandé d'installer un bac de récupération ou une autre protection imperméable sous le chauffe-eau.
• Le non respect de ces avertissements peut entraîner des blessures graves, la mort et / ou des dommages matériels.

AVIS

• La garantie ne couvre pas les dommages causés par la qualité de l'eau.
• Ce chauffe-eau ne peut utiliser que de l'eau potable. N'introduisez pas d'eau de piscine, d'eau de source chaude ou d'eau traitée chimiquement dans le chauffe-eau.
• Pour tous les autres types d'applications, le niveau de dureté de l'eau pour une seule application domestique ne doit pas dépasser 7(120 ppm) par gallon ou 4 (70 ppm) par gallon.

La dureté de l'eau peut causer du tartre et affecter/endommager le chauffe-eau. Le tartre dur doit être évité ou contrôlé par un traitement approprié de l'eau.

• Le pH de l'eau doit être compris entre 6,5 et 8,5.
  • L'eau de puits doit être éliminée.
• Lorsque le chauffe-eau est installé dans un salon de beauté, dans un nettoyeur à sec ou dans l'air, il y a un tel produit chimique. Partout où il se trouve, le fabricant recommande une ventilation directe. Certains produits chimiques utilisés dans les salons de beauté ou les nettoyeurs à sec peuvent affecter le capteur de flamme. Dans ce cas, le chnauffe-eau ci-dessous peut ne pas fonctionner correctement.
• Bien que le chauffe-eau soit conçu pour fonctionner avec un minimum de bruit, le fabricant ne recommande pas de l'installer sur un mur situé près de la chambre à coucher ou dans une pièce silencieuse d'étude ou de méditation.
• Placez le chauffe-eau près du drain et l'eau ne sera pas endommager les environs. Comme avec tout appareil qui chauffe de l'eau, il y a un risque de fuite à un moment de la vie du produit. Le fabricant n'est pas responsable des dégâts causés par l'eau. Si vous installez un bac de récupération sous l'appareil, assurez-vous qu'il ne bloque pas le débit d'air de combustion.

3.2 Liste de contrôle d'installation

□ Déballer et vérifiersi le chauffe-eau, le manuel d'installation et le manuel du propriétaire guide, pièces et accessoires sac, sont à venir dans la boite.
□ Vérifier qu'il n'y a pas de produits chimiques corrosifs dans la prise d'air.
□ L'approvisionnement en eau devrait être exempt de produits chimiques, et la dureté de l'eau plus élevée que le niveau autorisé peut endommager le chauffe-eau.
□ S'assurer que l'espace nécessaire à l'installation est suffisant.
□ S'assurer qu'il y a suffisamment de distance entre l'évent d'échappement et l'air entrée de maisons.
□ Eteindre l'interrupteur d'eau chaude, allumer l'interrupteur d'eau froide et la vis de vidange, et rincer les débris et l'air hors des tuyaux d'eau. Débris à l'intérieur de l'eau mon endommager le chauffe-eau. S'il vous plaît utiliser des seaux ou des tuyaux d'eau supplémentaires si nécessaire.
□ S'assurer qu'il n'y a pas de fuite d'eau.
- Éteindre les interrupteurs d'eau froide et d'eau chaude avant de nettoyer le filtre d'entrée d'eau. Mettre un seau sous le filtre du chauffe-eau pour capter l'eau du chauffe- eau. Visser le filtre d'entrée d'eau, laver les débris et la poussière, puis remettre le filtre à la main. Lorsque c'est fait, allumer les interrupteurs d'eau froide et d'eau chaude.
□ Assurez-vous que la capacité de décharge de la vanne de décharge dépasse celle de la puissance d'entrée du chauffe-cau BTU. Veuillez vous réferer aux specifications sur le coté de la machine pour les valeurs nominales d'entrée BTU.
□ Installer un robinet d arrêt manuel entre le chauffe-cau et votre conduite d'alimentation en gaz.
□ Vérifier qu'il n'y a pas de fuite de gaz dans la tuyauterie et les raccords.
□ Vérifier la pression d'entrée de gaz dans la plage min-max si nécessaire.
□ Confirmer que vous utilisez le type de gaz requis par le chauffe-eau.
□ Vérifier que l'alimentation est de 120 V/60 Hz et correctement mise à la terre.

□ Vérifier que le thermostat fonctionne normalement.
□ Connecter un manomètre à gaz à l'orifice de pression pour vérifier que le système fonctionne normalement. Allumer les appareils qui utilisent de l'eau chaude à haut débit et régler le chauffe-eau à sa capacité de fonctionnement maximale, la pression d'entrée du gaz doit être supérieure à la pression minimale indiquée sur l'étiquette de spécification.
□ Ne pas introduire de produits chimiques toxiques dans l'eau potable, comme les produits chimiques utilisés pour traiter l'eau des poulets à griller.
□ Vider l'eau du chauffe-eau si vous n'utilisez pas le chauffe-eau pendant une longue période.

3.3 Préparation pour l'installation

Recommande d'utiliser les outils suivants lors de l'installation des chauffe-eau.

Manuel d'utilisation

Kit de montage

Wired Controller

■ Outils nécessaires (non inclus)

Tournevis

Clé à molette

Clé

Gants

Lunettes de sécurité

Instrument de nivellement

Marteau-perforateuravec forets à béton

Eau savonneuse

Détecteur de fuites de gaz

Règle

■ Matériel nécessaire (non inclus)

Ruban en téflon

Vanne de décharge

■ Matériel qui pourrait être nécessaire (non inclus)

Adaptateur fileté mâle NPT 3/4 pouces x 1/2 pouces dia

Mamelon hexagonal de 1/2 pouces

Raccord fileté en T (milieu de 3/4 pouces)

Vanne d'isolation d'eau chaude

Vanne d'isolation d'eau froide

Boîte électrique monobloc

Ruban adhésif électrique

Isolant de chaîne

Vanne de mélange thermostatique

3.4 Déterminer l'emplacement d'installation

AVERTISSEMENT

• NE PAS installer dans des endroits où l'air de combustion peut être contaminé par des produits chimiques.
• Avant l'installation, tenez compte de l'endroit où l'air peut se déplacer dans le bâtiment jusqu'au chauffe-eau.
• Assurez-vous que l'équipement dispose d'un air de combustion adéquat et d'une ventilation adéquate. Le non-respect de cette consigne peut entraîner une intoxication au monoxyde de carbone ou la mort.
• Les produits chimiques de nature corrosive ne doivent pas être stockés ou utilisés près du chauffe-eau.

AVERTISSEMENT

• Installez le chauffe-eau aussi loin que possible des hottes d'évacuation.
• Installez le chauffe-eau aussi loin que possible des bouches d'entrée d'air. Des fumées corrosives peuvent être libérées par ces évents lorsque l'air n'est pas amené par ceux-ci.
• Les produits chimiques de nature corrosive ne doivent pas être stockés ou utilisés à proximité du chauffe-eau ou de la terminaison de l'évent.

Vous devez vous assurer que les habilitations seront satisfaites et que le cloaque sera dans les limites requises. Tenir compte de l'environnement d'installation, qualité de l'eau et nécessité d'une protection de gel. On trouvera des exigences pour la conduite de gaz, conduites d'eau, connexion électrique et d'élimination de condensat dans leurs sections respectives d'installation de ce manuel.

Qualité de l'eau

Dans les facteurs à considérer pour l'entretien de votre chauffe-eau il y a l'évaluation de la qualité de l'eau.

L'eau doit être potable, exempte de produits chimiques corrosifs, de sable, salissures ou autres contaminants. Il est de la responsabilité de l'installateur de s'assurer que l'eau ne contient pas de produits chimiques corrosifs ou d'éléments qui pourraient affecter ou endommager le chauffe-eau. Une eau qui contient des produits chimiques dépassant les seuils montré dans ce tableau affecte et endommage l'échangeur thermique. Un remplacement de chauffe-eau résultant d'une mauvaise qualité d'eau n'est pas couvert par la garantie.

Environnement

Air entourant le chauffe eau, l'évacuation et l'évent termination(s) est utilisé pour la combustion et doit être libre de tout composés qui causent la corrosion des composants internes. Ces comprennent des composés corrosifs qui sont

trouvent dans les aérosols, les détergents, les agents de blanchiment, les solvants de nettoyage, huile de base peintures et vernis et fluides frigorigènes. L'air de beauté boutiques, magasins de nettoyage à sec, laboratoires de traitement de photos et aires de stockage des fournitures pool contient souvent ces composés.

IMPORTANTES CONSIDÉRATIONS POUR:

Terminaisons de chauffe-eau et de ventilation extérieures

• Installez le chauffe-eau aussi loin que possible des hottes d'évacuation et des bouches d'aération de la sécheuse.
• Les dommages et réparations causés par les composés corrosifs dans l'air ne sont pas couverts par la garantie.
• Installez le chauffe-eau aussi loin que possible de toute bouche d'entrée d'air.
• Les produits chimiques corrosifs ne doivent pas être entreposés ou utilisés à proximité du chauffe-eau ou de la terminaison de ventilation. Cette exigence s'applique aux chauffe-eau internes (intérieurs) et externes (extérieurs).

3.5 Espace d'installation

ATTENTION

Gardez tout l'espace autour du chauffe-eau Si vous echouez ca peut provoquer un incendie et peut entraîner mort. blessures et ou perte de biens.

Haut Retour Côté De face Bas Côté

Dégagements minimaux des constructions combustibles ou incombustibles et pour l'entretien et le bon fonctionnement:

Emplacement	Dégagements de combustibles et incombustibles
Haut	2 po (51 mm)
Bas	12 po (305 mm)
De face (panneau)	0 poL'espace libre pour l'entretien est de 24 pouces devant le chauffe-eau.Ne bloquez pas les ouvertures d'air de combustion.
Retour	0 po (0 mm)
Côté	2 po (51 mm)0,125 po (3,18 mm) pour boîte d'encastrement.
De face (échappement)	24 po (610 mm)

N'installez pas ce chauffe-eau sous un surplomb à moins de 3 pi (91,4 cm) de son sommet. La zone sous le surplomb doit être ouverte sur trois côtés.

3.6 Autre que l'évacuation directe (extérieure) : dégagements de terminaison

DÉTAIL D'ANGLE RENTRANT Légende: V = Terminal d'évacuation X = Entrée d'air = Zone où le terminal n'est pas autorisé FERMÉ EN PERMANENCE POUVANT S'OUVRIR POUVANT S'OUVRIR FERMÉ EN PERMANENCE V B A J K 15 ft H M V X

	Description	Installations américaines1
A =	Dégagement au-dessus du niveau du sol, de la véranda, du porche, de la terrasse ou du balcon	12 po (30 cm)
B =	Dégagement de la fenêtre ou de la porte pouvant être ouverte	4 pi (1,2 m) en dessous ou sur le côté de l'ouverture ; 1 pi (300 mm) au-dessus de l'ouverture
C =	Dégagement à la fenêtre définitivement fermée	•
D =	Dégagement vertical au soffite ventilé situé au-dessus du terminal à une distance horizontale de 2 pi (61 cm) de l'axe du terminal	•
E =	Dégagement au soffite non ventilé	•
F =	Dégagement au coin extérieur	•
G =	Dégagement au coin intérieur	•
H =	Espace libre de chaque côté de la ligne centrale*prolonge au-dessus du compteur/du régulateur	•
I =	Dégagement à la sortie d'aeration du régulateur	*
J =	Dégagement à l'entrée d'air non mécanique du batiment ouà l'entrée d'air de combustion de tout	4 pi (1,2 m) en dessous ou sur le côté de l'ouverture ; 1 pi (300 mm) au-dessus de l'ouverture
K =	Autre appareil	3 pi (91 cm) au-dessus si à moins de 10 pi (3 m) horizontalement
L =	Dégagement à une entrée d'air mécanique	Les évents des appareils de catégorie II et IV ne peuvent pas être situés au-dessus des passages publics ou d'autres zones où le condensat ou la vapeur peuvent causer une nuisance ou un danger.
M =	Dégagement au-dessuus d'un trottoir pavé ou d'une allée pavée située sur une propriété publique	*

Remarques: ¹Conformément à la norme actuelle ANSI Z223.1/NFPA 54, National Fuel Gas Code

Le dégagement par rapport au mur opposé est de 24 po (60 cm).
[1] Un évent ne doit pas se terminer directement au-dessus d'un trottoir ou d'une allée pavée situé entre deux simples logements familiaux et dessert les deux logements.[2] Autorisé seulement si la véranda, le porche, la terrasse ou le balcon est entièrement ouvert sur un minimum de deux côtés sous le sol.	* Les dégagements sont conformes aux codes d'installation locaux et aux exigences du fournisseur de gaz.

Si les codes d'installation adoptés localement spécifient des dégagements différents de ceux illustrés, alors le dégagement le plus strict prévaudra.

36 pouces minimum du haut du chauffe-eau jusqu'au surplomb. La zone sous le surplomb doit être ouverte sur 3 côtés.

3.7 Dégagements de terminaison pour les chauffe-eau externes (extérieurs)

12 po (300 mm) 2 po (50,8 mm) 36 po (0,91 m) jusqu'au soffite ou à l'évent de veille ventilé ou non ; ou sur une terrasse ou un porche 60 po (1,52 m) verticalement entre les bornes 12 po (0,30 m) de la limite de neige prévue au sol Coin

3.8 Montage mural

1. Identifiez l'emplacement de l'installation et confirmez qu'elle respectera tous les dégagements obligatoires.

AVIS

Le chauffe-eau ne doit être placé qu'en position droite.

Ne l'installez pas tête en bas ou sur le côté.

1. Comme indiqué sur la figure, commencez par installer le trou de montage sur le mur. Le trou de montage supérieur est fixé par une vis d'expansion et le trou de montage inférieur est inséré dans le bouchon en plastique. Suspendez le chauffe-eau, placez la rondelle et l'écrou sur le dessus et serrez l'écrou. Serrez les vis auto- taraudeuses ci-dessous.

vis d'Expansion cheville en plastique cheville en plastique

methode d'installation

3.9 Spécifications du gaz et du tuyaux de gaz

AVERTISSEMENT

• Vérifiez d'abord que le type de gaz correspond à la plaque signalétique.
• Assurez-vous que tous les régulateurs de gaz utilisés fonctionnent correctement et fournissent une pression de gaz dans les plages spécifiées, comme indiqué ci-dessous. Une pression d'aspiration excessive peut causer des accidents graves.

- Le non-respect de ces avertissements peut entraîner des blessures graves, une intoxication au monoxyde de carbone ou la mort.

- Pression maximum et minimum du gaz:

Type de gaz	Pression d'admission
Gaz naturel	Min. 3.5" W.C. (0.87 kPa)Max. 10.5" W.C. (2.61 kPa)
Propane	Min. 8.0" W.C. (1.99 kPa)Max. 13.0" W.C. (3.23 kPa)

• La pression de gaz d'entrée en dehors de la plage ci-dessus peut nuire aux performances du chauffe-eau. Ces pressions sont mesurées lorsque le chauffe-eau est complètement opérationnel.
• La pression d'admission ne doit pas dépasser les valeurs maximales ci-dessus, des pressions de gaz hors de la plage spécifiée entraîneront des conditions de fonctionnement dangereuses et des dommages matériels.
• Assurez-vous de débrancher le tuyau de gaz du chauffe-eau avant la fin du test de pression de l'alimentation en air afinn d'éviter d'endommager le chauffe-eau.
• Si la pression d'alimentation de l'appareil de chauffage est supérieure à la pression maximale spécifiée, un régulateur de pression est nécessaire. Le détendeur doit réduire la pression du gaz dans une plage acceptable.
• Installez le régulateur de gaz conformément aux instructions du fabricant.
• La vanne de régulation doit être conforme à l'entrée du chauffe-eau et fournir la pression spécifiée indiquée sur la plaque signalétique.
• Il est recommandé de prévoir un tuyau d'au moins 1 mètre (3 pieds) entre la sortie de la vanne de régulation et le raccord d'arrivée de gaz sans une distance minimale d'installation.

3.10 Connexion de gaz

AVERTISSEMENT

1. Un professionnel agréé doit installer l'alimentation en gaz.
2. Coupez l'alimentation secteur 120 V.
3. Coupez l'arrivée du gaz.
4. Le gaz est inflammable. Ne fumez pas ou n'approchez pas d'autres sources d'allumage quand vous travaillez sur du gaz.

5. Ne mettez pas en marche le chauffe-eau et ne rétablissez pas l'arrivée du gaz avant que toutes les fumées se soient dissipées.

6. Installez un robinet d'arrêt manuel du gaz entre le chauffe-eau et la conduite d'alimentation en air.

7. Une fois le raccordement de gaz terminé, vous devez ajouter de l'eau savonneuse à tous les raccordements de gaz et observer les bulles d'air ou utiliser un testeur de fuite de gaz pour les tests de fuite de gaz.

- Pendant tout test de stress du système où la pression de test dépasse 1/2 psi (3,5 kPa), il doit être le chauffe-eau et son robinet d'arrêt séparé sont déconnectés du système de tuyauterie d'alimentation en air.

- Pendant les tests de pression de tout système de tuyauterie d'alimentation en gaz avec une pression de test égale à ou moins de 1/2 psi (3,5 kPa), le chauffe-eau doit être isolé de l'alimentation en air tuyauterie en fermant son robinet d'arrêt manuel séparé.

1. Retirez toujours tous les débris et/ou les conduites de gaz d'eau avant de vous connecter à l'air admission.

AVIS

N'utilisez pas ce produit si des pièces sont sous l'eau. Contactez immédiatement l'installateur ou le service après-vente pour remplacer le chauffe-eau. N'essayez pas de réparer le radiateur. Doit être remplacé!

sortie d'eau entrée de gaz arrivée d'eau tuyau de sortie d'eau tuyau de gaz tuyau d'arrivée d'eau

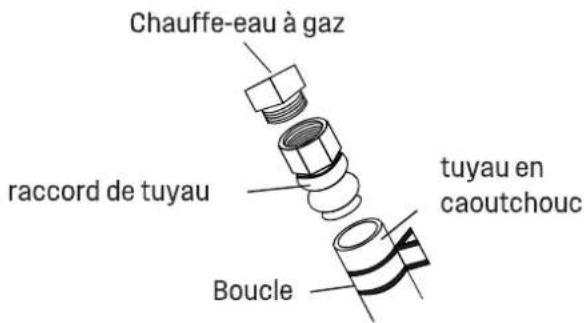

Chauffe-eau à gaz raccord de tuyau tuyau en caoutchouc Boucle

AVIS

Prière de connecter comme indiqué sur le schémal; un joint doit être ajouté si vous utilisé un tuyaux en metal.

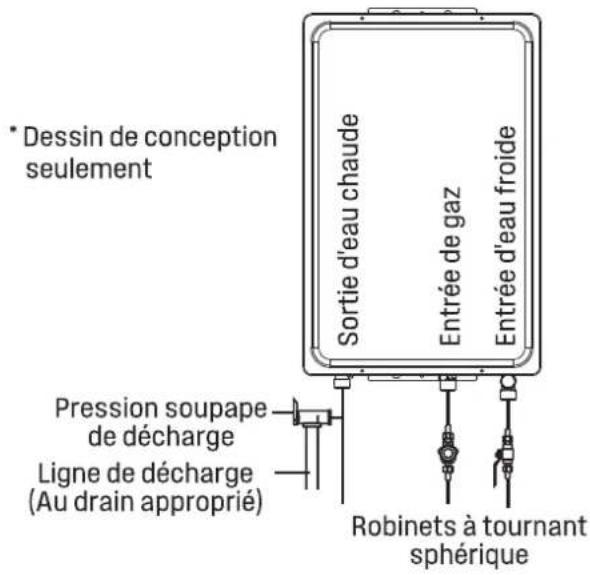

3.11 Connexion d'eau

AVERTISSEMENT

N'utilisez pas ce produit si des pièces sont sous l'eau. Contactez immédiatement l'installateur ou le service après-vente pour remplacer le chauffe-eau. N'essayez pas de réparer le radiateur. Remplacement doit être faite.

AVIS

Ne pas inverser les connexions d'entrée chaude et froide du chauffe-eau. Si connecté en sens inverse, le chauffe-eau ne démarrera pas correctement.

1. Toute la tuyauterie, les raccords, les vannes et les autres composants, y compris les matériaux de soudage, doivent être adaptés à une utilisation dans les systèmes d'eau potable.
2. La vanne marche / arrêt doit être installée à l'entrée d'eau froide du chauffe-eau entre le tuyau d'alimentation en eau principal et le chauffe-eau.
3. Rincez le tuyau d'eau pour éliminer les débris avant d'installer le chauffe-eau.
4. Il y a un filtre en treillis métallique à l'entrée d'eau froide pour filtrer les débris dans le radiateur. Cela nécessite un nettoyage régulier pour maintenir un débit optimal.

3.12 Soupape de limitation de pression

Le chauffe-eau comporte un disjoncteur haute température intégré en tant que fonction de sécurité standard (appelée interrupteur de limite de haute pression), de sorte qu'une soupape de sécurité «à pression uniquement» est requise.

• Cet appareil ne possède pas de soupape de décharge certifiée. (Pour U.S.)
• Une soupape de décharge approuvée doit être installée à la sortie de l'eau chaude.
• La soupape de surpression doit être conforme à la norme ANSI Z21.22-CSA 4.4. L'installation doit être conforme aux réglementations locales.
• La soupape de surpression doit être évaluée jusqu'à 150 psi et au moins au maximum Btu/h de l'appareil.
• La conduite de vidange du détendeur doit être guidée de sorte que l'eau chaude ne se renverse pas et ne provoque pas de dommages ou de blessures.
• Raccordez le tuyau de vidange à la soupape de surpression de sorte que son extrémité se trouve à 152 mm du sol. Le tuyau doit être complètement drainé sans pliage ni blocage.
• Si la soupape de sécurité est régulièrement déchargée, cela peut être dû à la dilatation thermique du système d'alimentation en eau fermé. Veuillez contacter votre fournisseur d'eau ou votre professionnel de la plomberie local pour savoir comment remédier à cette situation. Ne bloquez pas la soupape de surpression.
• La soupape de décharge doit être actionnée manuellement et périodiquement pour vérifier son bon fonctionnement. Avant de faire fonctionner la vanne manuellement, vérifiez que la vanne de sécurité est dans une position sûre.
• Ne placez pas de vanne entre la soupape de sécurité et le chauffe-eau.

3.13 Connections électriques

AVERTISSEMENT

• Respectez les exigences du code de l'électricité des autorités locales compétentes. Si cette exigence n'existe pas, veuillez vous connformer à la version actuelle du code électrique national ANSI/NFPA 70 ou à la version canadienne actuelle de la norme CSA C22.1, Code canadien de l'électricité, partie 1.
• Marquez tous les fils avant de réparer ou de remplacer les pièces du chauffe-eau déconnectez-vous pour vous reconnecter. Un câblage incorrect peut entraîner un fonctionnement incorrect et dangereux. Confirmez le bon fonctionnement après réparation.

• Le non-respect de ces avertissements peut entrainer des blessures graves, voire mortelles.

• Le chauffe-eau doit être mis à la terre. Ne connectez pas le fil de terre à une conduite de gaz ou d'eau.

• Le chauffe-eau a besoin d'une alimentation de 120 Vca, 60 Hz et est correctement mis à la terre.

- Pour des raisons de maintenance, une déconnexion appropriée (interrupteur, fiche d'alimentation, etc.) doit être fournie pour contrôler la source d'alimentation principale du chauffe-eau. (Doit être conforme aux réglementations locales.)

- Connectez l'alimentation au chauffe-eau exactement comme indiqué.

1. La fiche du chauffe-eau n'est pas branchée dans la fiche américaine à trois broches standard et la prise doit être correctement mise à la terre.
2. Il est recommandé d'utiliser un limiteur de surtension pour protéger l'appareil des surtensions.

3.14 Télécommande

• Heater Le chauffe-eau peut être installé avec un maximum de trois télécommandes, chacune dotée de deux fonctions permettant de régler la température définie et d'indiquer le code d'erreur.
• Fonction prioritaire: le contrôleur qui est activé en premier (c'est-à-dire en appuyant sur le bouton) a la fonction prioritaire, la température peut être réglée librement et le reste du contrôleur affiche la température définie, mais ne peut effectuer aucun réglage après la période d'inactivité de 15 minutes, la première télécommande La priorité sur l'appareil s'arrête, puis la priorité peut être attribuée à une autre télécommande en activant une autre télécommande (c'est-à-dire en appuyant sur un bouton). Le nouveau contrôleur a la priorité et la boucle se répète.
• Setting Température de réglage par défaut: lors de la première mise sous tension, la température réglée sera la même que celle définie sur le commutateur DIP Après la première utilisation, il se souviendra de la température précédemment réglée.
• Tous les modèles de chauffe-eau ont une fonction d'autodiagnostic, ce qui est sûr et pratique lors du dépannage. En cas de problème d'installation ou d'équipement, un code d'erreur numérique s'affiche sur la télécommande (ou le voyant de la carte de l'ordinateur clignote).

Configuration requise pour l'installation de la télécommande

• The télécommandes sont résistant aux éclaboussures, mais ne doit pas être positionnée là où il peut être éclaboussé directement et de façon appropriée doit être scellé entre la surface de la paroi et le contrôleur.
• La télécommande peut être installée dans la salle de bain à condition d'être correctement installée.

3.14.1 Installation du contrôleur à distance

• La télécommande est livrée avec un câble de 8 m. Si un câble est nécessaire plus, s'il vous plaît acheter une ligne de blindage. Couper la ligne d'origine et recâbler fonction de la polarité afin d'éviter un court-circuit tout en respectant les exigences suivantes: minimum de 18 AWG.
• Fixer la commande filaire au mur avec les vis fournies. Après avoir fixé les vis, veuillez utiliser le film d'isolation à l'intérieur du kit d'installation pour enrouler la tête de vis en cas d'endommager le contrôleur de fil qui peut causer un court-circuit.

2-ST4x16 mm

• Ne placez pas la télécommande dans un endroit où elle pourrait entrer en contact avec de l'eau.
• Ne placez pas la télécommande à proximité de produits chimiques.
• Ne placez pas la télécommande sur un appareil de chauffage (batterie de cuisine, grille-pain, etc.)
• Ne placez pas la télécommande dans un endroit où il pourrait y avoir un déversement de matériel.
• Veuillez noter que si l'unité de commande doit être montée sur une surface métallique, une plaque isolante doit être prévue derrière la position de montage.

3.14.2 Accordement du câblage du contrôleur à distance au chauffe-eau

1. Coupez l'alimentation du chauffe-eau.
2. Connectez uniquement le premier contrôleur et allumez le chauffe-eau.
3. Éteignez le premier contrôleur en appuyant sur le bouton " (!) ".
4. Continuez à connecter tout fil supplémentaire de la télécommande aux terminaux distants directement.

5. NE sautez PAS et ne court-circuitez pas les fils, sinon le circuit imprimé pourrait être endommagé.

6. Retournez la couverture. NE PAS allumer les télécommandes avant d'être instruit.

7. Activez la première télécommande et maintenez le bouton " — " enfoncé pendant 5 secondes jusqu'à ce qu'un seul signal sonore soit émis. Puis maintenez enfoncé le bouton " + " pendant 5 secondes jusqu'à ce que l'écran LED s'allume.

8. Ajustez la valeur à l'écran pour définir l'ID (les ID disponibles incluent -0, -1, -2). Appuyez sur le bouton " (!) " (l'identifiant de la télécommande ne peut pas être répété)

9. Répétez l'opération pour tous les contrôleurs supplémentaires.

10. Les contrôleurs peuvent maintenant être allumés et fonctionneront conformément à la fonction PRIORITY (Veuillez vous reporter à la 5.4 Comment définir la température).

3.15 Test initial d'un exécuteur

AVERTISSEMENT

Pour votre sécurité, veuillez lire avant d'utiliser.

• Vérifiez la présence de fuites aux raccords de gaz et d'eau pour la première fois avant l'allumage.
• Ouvrez manuellement le robinet d'alimentation d'air principal pour éviter les étincelles. Jamais utilisé des outils. Si le bouton ne tourne pas à la main, n'essayez pas de le forcer, appelez un technicien qualifié. Les réparations obligatoires peuvent provoquer un incendie ou une explosion en raison de fuites de gaz.
• Vérifiez toujours qu'il n'y a pas de fuite au bas de l'appareil, car certains gaz sont plus lourds que l'air et peuvent se déposer sur le sol.
• Vérifiez la pression d'air. Voir 6.8 Position d'essai de pression de gaz.
• N'essayez pas d'allumer manuellement le brûleur. Il est équipé d'un dispositif d'allumage électronique qui allume automatiquement le brûleur.
• Vérifiez si le chauffe-eau est ventilé et si l'air inflammable est normal.
• N'utilisez pas ce produit en contact avec de l'eau ou dans de l'eau. Contactez un installateur qualifié ou un centre de service pour remplacer le chauffe-eau immédiatement. N'essayez pas de réparer l'appareil, il doit être remplacé!

AVERTISSEMENT

Si vous sentez l'odeur:

• N'essayez pas de démarrer le chauffe-eau.
- Ne touchez aucun interrupteur électrique.
- N'utilisez pas de téléphone portable dans votre immeuble. Appelez immédiatement votre fournisseur de gaz à partir du téléphone de votre voisin. Suivez les instructions du fournisseur de gaz.
- Si vous ne pouvez pas contacter votre fournisseur de gaz, veuillez appeler le service d'incendie.

- Le non-respect de ces avertissements peut provoquer un incendie ou une explosion, entrainant des blessures graves, voire mortelles.

L'utilisateur confirme que le chauffe-eau est installé correctement avant la première utilisation et vérifie soigneusement si le raccordement est correct et s'il n'y a pas de fuite. Une fois confirmé, veuillez suivre les étapes ci-dessous:

Premier essai
1	Allumez le chauffe-eau 120V, 60 Hz d'alimentation.
2	Retirez les débris du tamis d'entrée. Ouvrez la vanne sur l'entrée d'eau.
3	Ouvrez le robinet d'eau chaude, assurez-vous que de l'eau s'écoule, puis fermez le robinet d'eau chaude.
4	Turn on the hot water tap, make sure there is water flowing out, then turn off the hot water tap.
5	Ouvrez le robinet de gaz manuel.
6	Appuyez sur le bouton de commutation du contrôleur et réglez la température de l'eau chaude souhaitée.
7	Lorsque vous ouvrez le robinet d'eau chaude, vous pouvez profiter du flux constant d'eau chaude.

4 Fonctionnement

4.1 Fonctionnement sûr

POUR VOTRE SECURITE LIRE AVANT DE L'UTILISER

AVERTISSEMENT: Si vous ne suivez pas ces instructions à la lettre, un incendie ou une explosion pourrait survenir et entraîner des dommages matériels, des blessures ou la mort.

A. Cet appareil n'a pas de veilleuse. Il est muni d'un dispositif d'allumage qui allume le brûleur automatiquement. N'essayez pas d'allumer le brûleur manuellement.
B. AVANT D'UTILISER L'APPAREIL humez l'air tout autour de l'appareil afin d'y déceler une éventuelle odeur de gaz. Assurez-vous aussi de sentir près du plancher, car certains gaz sont plus lourds que l'air et se déposeront au niveau du plancher.

QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ

• N'allumez aucun appareil.
- Ne touchez à aucun interrupteur électrique; n'utilisez aucun téléphone qui se trouve dans votre immeuble.
- Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone du voisin. Suivez les instructions du fournisseur de gaz.
- Si vous ne parvenez pas à joindre votre fournisseur de gaz, appelez les pompiers.

C. Servez-vous uniquement de vos mains pourtourner la vanne de fermeture de gaz. N'utilisez jamais d'outils. Si vous n'arrivez pas à tourner manuellement la vanne, n'essayez pas à la réparer, appelez un technicien qualifié. L'utilisation de la force ou une tentative de réparation peut causer un incendie ou une explosion.

D. Ne pas utiliser cet appareil s'il a été plongé, même partiellement, dans l'eau. appelez immédiatement uninstallateur qualifiéou une agence d'entretienpour remplacer unchauffe-eau inondé. Ne pas essayer de réparer l'appareil! Il doit être remplacé!

INSTRUCTIONS OPÉRATOIRES

1. STOP! Lisez les instructions de sécurité sur la partie supérieure de cette étiquette.
2. Régler le thermostat à sa température la plus basse.
3. Coupez l'alimentation électrique de l'appareil.
4. N'essayez pas d'allumer le brûleur manuellement.
5. Tourner la vanne de fermeture de gazqui se trouve sur l'extérieur de l'appareilen position fermée.

6. Attendez cinq (5) minutes pour laisser le gaz s'écouler. Si vous sentez une odeur de gaz, STOP! Passez à l'étape des directives de sécurité sur la portion supérieure de cette
   étiquette. Sil n'y a pas d'odeur de gaz, passez à l'étape suivante.

7. Tourner la vanne de fermeture de gaz qui se trouve sur l'extérieur de l'appareil en position ouverte.

8. Mettez l'appareil sous tension.

9. Régler le thermostat à la température désirée.

10. Si l'appareil ne fonctionne toujours pas, suivez les instructions intitulées et appelez un technicien d'entretien ou le fournisseur de gaz.

COMMENT COUPER L'ADMISSION DE GAZ DE L'APPAREIL

1. Régler le thermostat à sa température la plus basse.
2. Coupez l'alimentation électrique de l'appareil s'il faut effectuer des opérations d'entretien.
3. Tourner la vanne de fermeture de gazqui se trouve sur l'extérieur de l'appareilen position fermée.

AVERTISSEMENT

Il est absolument interdit d'utiliser ce chauffe-eau sans installer de tuyau d'échappement de fumée.

DANGER

La vapeur provenant de liquides inflammables peut exploser et prendre feu, entraînant la mort ou des brûlures graves.

N'utilisez pas et ne stockez pas de produits inflammables tels que la benzine, les solvants ou les adhésifs dans la même pièce ou à proximité du chauffe-eau.

Lisez et suivez les avertissements et les instructions concernant le chauffe-eau. Si le manuel d'utilisation est manquant, veuillez contacter votre revendeur ou le fabricant.

Stockage dangereux de produits inflammables:

1. Tenir à l'écart de l'appareil de chauffage.
2. Installer dans un1 conteneur approuvé.
3. Ne pas laissé à la porté des enfants.
4. Le chauffe-eau a un brûleur principal qui peut être allumé à tout moment et enflamme les gaz inflammables.

Vapeur:

1. Ne peux pas être Vue.
2. Elle est plus lourd que l'air.
3. Prenne une longue route sur le sol.
4. Elle peut être transporté des autres pièces au brûleur principal par le flux d'air.

DANGER

1. Les températures de l'eau supérieures à 52 °C (125 °F) peuvent provoquer des brûlures graves ou des brûlures immédiates.
2. Les enfants, les handicapés et les personnes âgées sont les plus exposés aux brûlures.

3. Testez la température de l'eau avant de vous baigner ou de vous doucher.

4. La température de sortie du chauffe-eau est réglée à 107 °F (42 °C). Si la température de l'eau dont vous avez besoin est inférieure à ce réglage, suivez les instructions.

5. Utilisez cet appareil de chauffage à vos risques et périls. Testez la température de l'eau avant de vous doucher. Ne laissez pas des enfants ou des personnes infirmes prendre soin d'eux. Pour connaître les vannes de limite de température disponibles, veuillez consulter votre société de distribution d'eau locale [détaillant de pipeline].

DANGER

Le système d'alimentation en eau chaude de la soupape de sécurité, conforme à la soupape de sécurité et à la norme de gaz à fermeture automatique ANSI z21.22·csa 4.4, doit être installé dans la position spécifiée par l'usine pendant l'installation. Fonctionnement sûr du dispositif de réduction de pression du chauffe-eau. Ne pas démonter ni bloquer la soupape de sécurité. Aucune soupape ne doit être placée entre la soupape de sécurité et le chauffe-eau. La soupape de sécurité doit être placée dans une position qui ne causera pas de dommages. En outre, aucun autre raccord de réducteur ni autre dispositif de retenue ne doit être installé sur le tuyau de vidange pour limiter le débit. Pour l'installation et la maintenance des soupapes de surpression, reportez-vous à la tuyauterie de vidange de la soupape et aux autres précautions de sécurité dans le manuel d'installation intitulé "Réducteurs".

4.2 Contrôleur filaire

The commande à distance est capable d'ajuster la température de sortie dans la plage de 95 °F (35 °C) à 158 °F (70 °C) par incréments degrés.

① ② ③ ④ ⑤ 888℃ 水 水 + - ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ Priority

① Afficher la température de réglage Afficher le code d'erreur Afficher la température de l'eau
② Prioritaire
③ Signal de douche
④ Bouton de commutation
⑤ Priorité Fahrenheit celsius
⑥ Affichage en degrés Celsius
⑦ Affichage Fahrenheit
⑧ Flamme
⑨ Souffleuse
⑩ Bouton de chauffage
⑪ Bouton de refroidissement

Bouton de commutation :

Commutez entre le statut on et off.

+ Bouton de chauffage :

Chaque fois que vous appuyez sur la touche chauffer, la température augmentera de 1 °C.

— Bouton de refroidissement:

Chaque fois que vous appuyez sur la touche refroidissement, la température se réduira de 1°C.

_1t_0Priority Button Priorité Fahrenheit celsius:

1. Appuyez sur basculer degrés Celsius Fahrenheit.
2. Lorsque vous utilisez plusieurs télécommandes, maintenez la touche enfoncée pour activer ou désactiver la priorité.

AVERTISSEMENT

Il y a un potentiel d'échauffement d'eau chaude si le thermostat est réglé trop haut. En cas de surchauffe ou si l'alimentation en gaz ne s'arrête pas, éteignez la vanne de commande manuelle du gaz de l'appareil.

ATTENTION

• La température peut être ajustée entre 95 °F (35 °C) et 158 °F (70 °C) même en cas de tirage d'eau.
• Il peut y avoir une différence entre la température de consigne affichée sur le contrôleur à distance et la température réelle au robinet, du fait des conditions d'environnement, ou de la longueur de tuyauterie depuis le chauffe-eau.

■ Thermomètre de commande

°F	95	96	98	100	102	104	105	107	109
°C	35	36	37	38	39	40	41	42	43
°F	111	113	114	116	118	120	122	123	125
°C	44	45	46	47	48	49	50	51	52
°F	127	129	131	132	134	136	138	140	141
°C	53	54	55	56	57	58	59	60	61
°F	143	145	147	149	150	152	154	156	158
°C	62	63	64	65	66	67	68	69	70

* Réglage d'usine (par défaut): 107 °F (42 °C).

■ Comment utiliser la valve de mélange:

1. Ouvrez le robinet d'eau froide.

2. Mélanger de l'eau chaude et froide pour obtenir la bonne température.

3. Lorsque l'utilisateur est terminée, fermer la vanne d'eau.

Essayez d'abord...

AVERTISSEMENT

Les mineurs ne peuvent pas utiliser le chauffe-eau seuls s'ils ne sont pas accompagnés d'un tuteur.

• Si la température est trop élevée, cela peut provoquer des brûlures d'eau chaude.
• En cas de surchauffe ou d'arrêt de l'alimentation en gaz, fermez la soupape de commande de gaz à interrupteur manuel de l'unité.

AVERTISSEMENT

Des températures supérieures à 52 °C (125 °F) peuvent causer de graves brûlures et le risque de blessures des enfants, des personnes handicapées et des personnes âgées est élevé.

°F	°C	Temps pour produire de graves brûlures
120	49	Plus de 5 min
125	52	Un an et demi à deux
130	54	secondes environ 9
135	57	Environ 10 secondes
140	60	Moins de 5 secondes
145	63	Moins de 3 secondes
150	66	Environ 1.5 secondes
155	68	Environ 1 secondes

5 Dépannage

5.1 Codes de diagnostic et remèdes

Avant d'appeler le service d'assistance, vous êtes invité à gagner du temps et de l'argent! Consultez le tableau ci-dessous et vous n'aurez peut-être pas besoin d'appeler le service.

Ce chauffe-eau possède une variété de dispositifs d'arrêt pour empêcher le chauffe- eau de s'arrêter en cas de combustion indésirable. Si la sortie d'air de combustion est obstruée, le gaz ou la pression est insuffisant, ce qui affectera le bon fonctionnement du chauffe-eau. Si cela se produit, contactez un technicien qualifié. Lorsque le chauffe-eau tombe en panne, l'écran affiche le code d'erreur et un signal sonore retentit en continu. Veuillez suivre le tableau ci-dessous.

Code d'erreur	Cause possible	Solutions
Lorsque le système est allumé ou en fonctionnement, le contrôleur câblé affiche le code "E0", alarme sonore.	1.Le connecteur température de l'eau de sortie de capteur est en vrac ou a un mauvais contact;2. Le capteur de température d'eau de sortie est endommagé (circuit ouvert, court-circuit ou des pièces métalliques).	1. Fermez le terminal du capteur de température d'eau de sortie;2. Remplacez le capteur de température de l'eau.
Lorsque le système est allumé ou en fonctionnement, le code "E1" est affiché et le buzzer retentit.	1. La vanne n'est pas ouverte.2. La pression d'alimentation ou la composition de gaz est anormale, entraînant une extinction accidentelle;3. Briquet, l'aiguille du briquet est endommagé ou la ligne est défectueuse;4. L'aiguille à induction de flamme ou le plomb ne sont pas endommagés;5. Le système de combustion (brûleur, buse, panneau de commande du ventilation, vanne proportionnelle, vanne sectionnelle) est endommagé, les spécifications sont incohérentes ou le câblage est incorrect, entraînant une combustion anormale.6. Le programme de contrôle ou les paramètres sont incorrects, ce qui entraîne une combustion instable.7. La vitesse du ventilateur est anormale, entraînant une combustion instable.	1. Ouvrez la vanne d'air pour vous assurer que le chauffe-eau peut fournir de l'air normalement;2. Confirmez que le type de gaz et la pression répondent aux exigences du chauffe-eau.3. Vérifiez que le briquet, la goupille d'allumage et le circuit ne sont pas endommagés et remplacez les pièces endommagées.4. Vérifiez si l'aiguille à induction de flamme est endommagée et remplacez la pièce endommagée.5.Vérifiez que le système de combustion n'est pas endommagé, le câblage est incorrect et remplacez les pièces endommagées.6. Vérifiez que le programme et les paramètres correspondent aux valeurs du tableau des paramètres.7. La vitesse du vent du ventilateur est anormale. Vérifiez que le programme et les paramètres correspondent aux valeurs du tableau de paramètres.
Après la mise sous tension, le contrôleur câblé affiche le code "E2" et la sonnerie sonne une alarme.	1. La broche de retour est pliée et en contact avec d'autres pièces métalliques;2. La borne enfichable de la broche de retour est desserrée et touche la partie métallique;3. L'aiguille de retour est cassée.	1. Remplacez l'aiguille de retour d'allumage;2. Insérez correctement et fermement la borne de la broche de retour dans la broche de retour;3. Vérifiez si les fils sont déconnectés et remplacez-les.
Lorsque le système est allumé ou en fonctionnement, le contrôleur câblé affiche le code "E3" et le buzzer sonne une alarme.	1. Le thermostat est ouvert ou le fil est défectueux;2. La pression d'alimentation ou la composition du gaz ne correspond pas, ce qui provoque une combustion anormale.3. Le programme de contrôle ou les paramètres sont incorrects,ce qui entraîne des exigences de combustion anormales.4. Le système de combustion est endommagé ou les spécifications sont incohérentes, entrainant une combustion anormale.	1. Vérifiez le contrôleur de température ou le circuit et remplacez lespièces endommagées.2. Confirmez que le type de gaz et la pression répondent aux exigences du chauffe-eau.3. Vérifiez que le programme et les paramètres correspondent aux valeurs du tableau de paramètres.4. Inspectez le système de combustion pour détecter les dommages éventuels et remplacez les pièces endommagées.
Lorsque le système est allumé ou en fonctionnement, le contrôleur câblé affiche le code "E4" et la sonnerie sonne une alarme.	1. Le connecteur du capteur de température d'eau d'entrée est desserré ou a un mauvais contact.2. Le capteur de température d'entrée d'eau est endommagé (circuit ouvert, court-circuit ou pièce métallique).	1.Serrer le terminal du capteur de température d'eau.2. Remplacez le capteur de température de l'eau.
Lorsque le système est allumé ou en fonctionnement, le contrôleur câblé affiche le code "E5" et le buzzer sonne une alarme.	1,2, assemblage de ventilateur, endommagement du contrôleur ou défaillance de la ligne entraînant l'arrêt du ventilateur ou la vitesse trop basse, vérifiez le ventilateur, le contrôleur principal est endommagé, le câblage est endommagé, desserré, remplacez les pièces endommagées;3. Confirmez que l'alimentation et la tension du ventilateur répondent aux exigences de conception.	1. Assemblage de ventilateur, endommagement du contrôleur ou défaillance de la ligne entraînant l'arrêt du ventilateur ou la vitesse trop basse, vérifiez le ventilateur, le contrôleur principal est endommagé, le câblage est endommagé, desserré, remplacez les pièces endommagées;2. Confirmez que l'alimentation et la tension du ventilateur répondent aux exigences de conception.
Pendant le fonctionnement du système,le contrôleur câblé affiche le code "E6" et les alarmes du buzzer.	1. Confirmez que le type de gaz et la pression répondent aux exigences du chauffe-eau;2. Vérifiez que le programme et les paramètres correspondent aux valeurs du tableau de paramètres. 3.Vérifiez si la température réelle de l'eau de sortie et la température d'affichage du contrôleur câblé sont proches ( ± 3 °C) et remplacez le mauvais capteur de température de l'eau de sortie;4. Vérifiez que le système de combustion n'est pas endommagé et remplacez les pièces endommagées.5. Vérifiez que les ailettes de l'échangeur de chaleur ne sont pas mal soudées et remplacez les pièces endommagées.	1. Confirmez que le type de gaz et la pression répondent aux exigences du chauffe-eau;2. Vérifiez que le programme et les paramètres correspondent aux valeurs du tableau de paramètres.3. Vérifiez si la température réelle de l'eau de sortie et la température d'affichage du contrôleur câblé sont proches ( ± 3 °C)et remplacez le mauvais capteur de température de l'eau de sortie;4. Vérifiez que le système de combustion n'est pas endommagé et remplacez les pièces endommagées.5. Vérifiez que les ailettes de l'échangeur de chaleur ne sont pas mal soudées et remplacez les pièces endommagées.
Lorsque le système est allumé ou en fonctionnement, le contrôleur câblé affiche "E7" et les alarmes sonores.	1. Serrer le terminal du capteur de température d'eau.2. Vérifiez si la bobine de la vanne présente un court-circuit et remplacez les pièces endommagées.	1. Serrer le terminal du capteur de température d'eau.2. Vérifiez si la bobine de la vanne présente un court-circuit et remplacez les pièces endommagées.
Lorsque le système est allumé ou en fonctionnement, le contrôleur câblé affiche le code "E8" et la sonnerie sonne une alarme.	1. La vitesse du ventilateur dépasse continuellement la valeur de consigne de la vitesse 5s pendant le fonctionnement;2. La pression du vent extérieur est trop élevée et la vitesse du ventilateur dépasse la limite supérieure de la vitesse;3. Une grande quantité de carbone dans les ailettes d'échange de chaleur (lorsque la source de gaz n'est pas utilisee correctement) provoque un blocage et la vitesse à laquelle le ventilateur augmente plus rapidement que la limite supérieure.	1. Vérifiez si le passage d'échappement est bloqué.2. Arrêtez et démarrez quand il n'y a pas de vent fort dehors;Retirez l'échangeur de chaleur et nettoyez délicatement le carbone sur les ailettes avec une brosse pour vous assurer que le type et la pression du gaz utilisé répondent par la suite aux exigences du chauffe-eau.
Pendant le fonctionnement du système, le contrôleur câblé affiche "En" et les alarmes sonores.	Afin de prévenrir les carences en oxygène, certains modèles sont protégés contre le chronométrage. Veuillez fermer le robinet et l'utiliser au bout d'un moment.	1. Définissez l'heure d'arrêt appropriée en fonction des habitudes d'utilisation, et l'heure d'arrêt peut être réglée sur 20, 30, 40, 50, 60 minutes;2. Il n'est pas nécessaire de régler "OF" pouir désactiver la fonction de minutage.
Mode de réinitialisation du déclencheur d'alarme de défaut: Si le code ci-dessus apparait, vérifiez si la voie navigable et le cicut de gaz sont normaux. Appuyez sur le bouton "Bouton" pour éteindre ou éteindre l'appareil, puis redémarrez. Le chauffe-eau est revenu à une utilisation normale. Si l'opération ci-dessus ne peut pas être reprise, veuillez en informer le personnel du service après-vente.

5.2 Le phénomène suivant n'est pas un défaut de fonctionnement:

Problème	Possible Cause
Fumée blanche à l'échappement	Lorsque la température extérieure est trop basse, la fumée dégagée rencontre l'air froid extérieur et se condense en un brouillard blanc.
L'eau n'est pas chaude	Si le débit d'eau est trop faible, l'eau deviendra froide. Le débit d'eau minimum doit être de 0,6 gallon par minute. Assurez-vous que le chauffe-eau fonctionne bien.
Le chauffe-eau s'arrête soudainement	Lorsque le chauffe-eau est chronométré, le chauffe-eau se ferme automatiquement. S'il vous plaît attendre un certain temps avant de l'utiliser.
Fermez le robinet d'eau chaude, mais le ventilateur ne peut pas s'arrêter immédiatement	Ceci est une fonction de retarder le ventilateur, de sorte que l'échappement de l'eau est terminé.Cela assure la sécurité des utilisateurs.
Après le démarrage du chauffe-eau, il ne donne pas de l'eau chaude tout de suite	Il y a une distance entre le chauffe-eau et le robinet d'eau chaude, car is rete de l'eau froide dans le tuyau.Il faut encore un certain temps pour utiliser l'eau froide Plus le tuyau est long, plus cela prend du temps
Après la mise en marche du chauffe-eau, le contrôleur ne répond pas.	Il n'y a pas d'alimentation, veuillez vérifier le circuit.

6 Entretien

Le chauffe-eau doit être vérifiée au moins une fois par an ou au besoin par un technicien agréé. Si des réparations sont nécessaires, les réparations doivent être effectuées par un technicien agréé. La durée de vie du chauffe-eau peut être prolongée par un entretien régulier.

AVERTISSEMENT

• Coupez l'alimentation électrique et fermez la vanne de commande de gaz manuelle et la vanne de commande d'eau manuelle avant l'entretien.
• Étiquetez tous les fils avant de les débrancher lors de l'entretien des commandes. Les erreurs de cablage peuvent entrainer un fonctionnement incorrect et dangereux.
  • Vérifier la bonne marche après l'entretien.
• En cas de surchauffe ou si l'alimentation en gaz ne s'arrête pas, fermez le robinet de commande de gaz manuel de l'appareil.

6.1 Système de ventilation

• Assurez-vous que toutes les ouvertures de l'air de combustion ne sont pas obstruées si elles sont bouchées et supprimez les obstacles.
• Vérifiez si l'orifice d'échappement est bloqué. S'il est bloqué, éteignez le chauffe-eau pendant un certain temps pour éliminer l'obstacle.
• Ne touchez pas l'appareil pendant qu'il est en marche, sinon il pourrait brûler à cause de la température élevée.
  • Vérifiez la pression du gaz.
• Gardez la zone autour du chauffe-eau propre pour éliminer tous les matériaux inflammables, l'essence ou les vapeurs et les liquides inflammables.
• Ne pas obstruer le flux d'air de combustion et de ventilation.

6.2 Drainage de l'unité et nettoyage du filtre

• Fermez le robinet d'arrêt manuel du gaz.
- Coupez l'alimentation électrique du chauffe-eau.
• Fermez le robinet d'arrêt d'eau manuel.
- Ouvrez tous les robinets d'eau chaude de la maison (salle de bain, cuisine, buanderie, etc.). Lorsque le débit d'eau résiduel a cessé, fermez tous les robinets d'eau chaude.
- Ayez un seau ou un récipient pour recueillir l'eau des bouchons de vidange de l'unité. Dévissez les bouchons de vidange pour vider toute l'eau de l'unité.
- Attendez quelques minutes pour vous assurer que toute l'eau est complètement évacuée de l'appareil.

Nettoyez le filtre:

- Vérifiez le filtre à eau situé dans l'entrée froide. À l'aide d'une petite brosse, nettoyez le filtre à eau de tout débris éventuellement accumulé et réinsérez-le dans l'entrée d'eau froide.

- ScrewVisser correctement les bouchons de vidange. Serrer à la main seulement.

Filtro ① ②

6.3 Nettoyer le brûleur

Il est impératif de contrôler compartiments, brûleurs et passages pour la circulation de l'air sur l'appareil à nettoyer.

Procédez au nettoyage comme ceci:

1. Coupez et débranchez l'alimentation électrique. Laissez refroidir le chauffe-eau.
2. Fermez l'eau fermer les robinets. Démontez et nettoyez le filtre d'arrivée d'eau.
3. Démontez le panneau frontal en enlevant ses 4 vis.
4. Utilisez de l'air comprimé pour dépoussiérer brûleur principal, échangeur thermique et pales de ventilateur.
   N'utilisez pas de chiffon mouillé ou de nettoyants à pulvériser sur le brûleur. N'utilisez pas de substances volatiles comme benzène ou diluants. Ils pourraient s'enflammer ou décolorer la peinture.
5. Utilisez un chiffon doux sec pour essuyer le boîtier.

6.4 Inspection visuelle de flamme

Le brûleur doit être allumé de façon régulière sur toute sa surface quand il fonctionne correctement.

La flamme doit être claire, bleutée et stable.

Reportez-vous à la décomposition par pièces du brûleur pour l'emplacement des hublots d'inspection. La configuration de flamme est illustrée ci-dessous:

SATISFAISANTE

VUE DE FACE Flamme bleue Électrode de flamme

INSATISFAISANTE

VUE DE FACE Flamme jaune Électrode de flamme

6.5 Entretien soupape de limitation de pression

AVERTISSEMENT

Le test de soupapes de décharge ne doit être fait que par un professionnel agréé. L'eau crachée par la soupape de décharge peut causer instantanément des brûlures graves et de l'échaudage pouvant être mortels.

AVERTISSEMENT

Avant d'actionner manuellement le détendeur, vérifiez que l'eau chaude est évacuée dans un endroit sûr. Si l'eau ne peut s'écouler du bout de la canalisation, fermez l'alimentation en air et coupez l'alimentation électrique. Appelez une personne qualifiée pour déterminer la cause. Voir les exigences d'inspection et de maintenance du fabricant de la soupape de surpression.

AVERTISSEMENT

Lorsque le chauffe-eau fonctionne normalement, ne vérifiez pas la soupape de sécurité pour éviter les brûlures d'eau chaude.

• La saleté affectera directement le fonctionnement normal de la fonction de soupape de sécurité. Un nettoyage et un entretien anti-encrassement et anti-calcaire du système d'eau chaude sont nécessaires.
• L'utilisateur doit vérifier la soupape de sécurité au moins une fois par an. Éteignez le chauffe-eau et le gaz lors de la vérification. Activez l'interrupteur d'arrivée d'eau pour créer une pression dans le système d'eau. Ouvrez ensuite doucement la poignée de la soupape de sécurité jusqu'à ce que de l'eau s'écoule, puis fermez-la délicatement. Avant d'utiliser la poignée, vérifiez le tuyau de vidange raccordant la vanne pour vous assurer que l'eau qui s'écoule de la vanne peut être évacuée à l'endroit approprié.

Dessin de conception seulement Sortie d'eau chaude Entrée de gaz Entrée d'eau froide Pression soupape de décharge Ligne de décharge (Au drain approprié) Robinets à tournant sphérique

6.6 Prévention du congel

AVERTISSEMENT

Si le gel est à prévoir, fermez l'eau et le gaz et drainez toute l'eau de l'équipement. Si connecté à une source d'alimentation et à un antigel automatique, il empêchera le gel.

• Seuls les tuyaux et les échangeurs de chaleur à l'intérieur du chauffe-eau sont protégés.
• Toute conduite d'eau chaude ou froide située à l'extérieur de l'appareil ne sera pas protégée.

• Ces tuyaux doivent être correctement protégés et isolés pour éviter qu'ils ne gèlent.

• Couper l'eau

• Couper le gaz
• Éteignez l'alimentation
• Drainer l'eau

er l'eau er le gaz nez l'alimentation er l'eau Chaude Drain Gaz Froide

Conseils d'antigel

• Lorsque la température est inférieure à 46.4 °F (8 °C), alors qu'elle est supérieure à 37.4 °F (3 °C), garder votre chauffe-eau branché dans une alimentation de 120 Và 60 Hz, le système antigel se réchauffera automatiquement pour éviter d'endommager le chauffe-eau. Aucun travail manuJel n'est nécessaire.

• Si la machine n'est pas utilisée pendant une longue période, ou si la température ambiante est inférieure à 32 °F (0 °C) et que la machine ne peut pas être maintenue alimentée en électricité et en gaz, il est nécessaire de vidanger l'eau du chauffe-eau pour éviter les dommages dus au gel. Et voici le processus:

• Fermer la vanne d'arrêt du gaz.

• Mettre le chauffe-eau hors tension et débrancher l'alimentation de la machine.
• Fermer la vanne d'arrêt de l'alimentation en eau.
• Allumer les robinets d'eau chaude dans la maison, pour libérer l'eau et la pression dans les tuyaux.
• Visser la vis de vidange sur la sortie d'eau chaude.
• Retirer le filtre à eau d'entrée de l'entrée d'eau froide et de sa vanne en tournant dans le sens antihoraire.
• Utiliser un seau pour recueillir l'eau résiduelle pendant le drainage. Il peut s'écouler en 10 minutes.
• Remettre en place la vis de vidange et remettre en place le filtre à eau d'entrée.
• Avant d'utiliser le chauffe-eau la prochaine fois, branchez-le sur une alimentation de 120 V à 60 Hz et mettez le chauffe-eau sous tension, puis ouvrez la vanne d'alimentation en eau, la vanne de sortie d'eau chaude et la vanne de gaz.

ATTENTION

• Veuillez noter que les dommages causés par le gel ne sont PAS couverts par la garantie de chauffe-eau ingrat comme norme de l'industrie.
• Assurez-vous de prendre toutes les mesures nécessaires pourprotéger votre chauffe-eau.

6.7 Méthode de réglage de la charge minimale

Réglez la température suur le contrôleur à 35 °C et augmentez la température de l'eau d'entrée de sorte que la température de sortie soit supérieure à 35 °C. Cela prouve ensuite que le chauffe-eau fonctionne à sa charge thermique minimale.

6.8 Position d'essai de pression de gaz

Buse de mesure' de pression

L'entrée de gaz est équipée d'une buse de mesure de pression. La pression de gaz en entrée peut être mesurée en dévissant la vis.

ATTENTION

Veuillez fermer la vanne d'air avant de connecter l'instrument de mesure. Évitez les accidents tels que les incendies.

7 Schéma de câblage

Assemblage d'aiguille d'allumage File de terre Module ventilateur Volve de segment 3 Controleur filaire La valve proportionnelle Vanne de commutation Valve de segment 2 Valve de segment 1 Echangeur de chaleur Vanne proportionnelle à l'eau Apparail de chauffage 120 VAC 60 Hz

ATTENTION

Étiqueter tous les fils avant la déconnexion lors de l'entretien des commandes. Les erreurs de câblage peuvent causer un fonctionnement inapproprié et dangereux. Vérifier le bon fonctionnement après l'entretien.

8 Liste de colisage

Vérifiez si les éléments suivants sont inclus dans le chauffe-eau.

Ordre numérique	la désignation	Quantité
1	Chauffe-eau à gaz	1 pièce
2	Manuel d'installation et d'utilisation	1 pièce
3	Contrôleur câblé	1 pièce
4	Vis d'expansion	2 pièces
5	Bouchon en caoutchouc à expansion	4 pièces
6	Installation des vis (pour l'installation du contrôleur câblé)	2 pièces
7	Vis à bois	2 pièces
8	Garantie	1 pièce
9	Papier perforé	1 pièce
