Caractéristiques techniques	Modèle : Renzor BSA2BD, Type : Climatisation, Capacité de refroidissement : 2,5 kW, Type de gaz réfrigérant : R410A
Utilisation	Conçu pour un usage résidentiel et commercial, idéal pour les espaces jusqu'à 80 m², Fonctionnement silencieux avec plusieurs modes de climatisation.
Maintenance et réparation	Filtre à air lavable, entretien recommandé tous les 6 mois, vérification annuelle du système par un professionnel.
Sécurité	Protection contre les surcharges, dispositif de sécurité pour éviter le gel, conforme aux normes de sécurité électrique.
Informations générales	Dimensions : 80 x 60 x 30 cm, Poids : 35 kg, Garantie : 2 ans, Consommation énergétique : Classe A.

FOIRE AUX QUESTIONS - BSA2BD Renzor

Comment puis-je installer le Renzor BSA2BD ?

Veuillez suivre le manuel d'installation fourni avec le produit. Assurez-vous d'avoir tous les outils nécessaires et de respecter les consignes de sécurité.

Pourquoi mon Renzor BSA2BD ne refroidit-il pas correctement ?

Vérifiez si les filtres à air sont propres et remplacez-les si nécessaire. Assurez-vous également que les fenêtres et les portes sont fermées pour éviter les fuites d'air.

Le Renzor BSA2BD fait-il trop de bruit ?

Le bruit peut provenir de débris dans le ventilateur ou d'une installation incorrecte. Vérifiez l'appareil et nettoyez-le si nécessaire. Si le bruit persiste, contactez un professionnel.

Quelle est la consommation énergétique du Renzor BSA2BD ?

La consommation énergétique dépend des conditions d'utilisation. En moyenne, le Renzor BSA2BD consomme environ 1,5 kW à pleine capacité. Consultez l'étiquette énergétique pour des informations détaillées.

Comment nettoyer le filtre du Renzor BSA2BD ?

Retirez le filtre du climatiseur et nettoyez-le à l'eau tiède avec un détergent doux. Laissez-le sécher complètement avant de le réinstaller.

Que faire si le Renzor BSA2BD ne s'allume pas ?

Vérifiez si l'appareil est bien branché et si le disjoncteur n'a pas été déclenché. Si le problème persiste, il pourrait être nécessaire de contacter le service client.

Puis-je utiliser le Renzor BSA2BD dans une pièce de grande taille ?

Le Renzor BSA2BD est conçu pour des pièces allant jusqu'à 50 m². Pour des espaces plus grands, envisagez d'utiliser plusieurs unités ou un modèle plus puissant.

Comment régler la température sur le Renzor BSA2BD ?

Utilisez la télécommande fournie pour ajuster la température. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Le Renzor BSA2BD peut-il fonctionner en mode chauffage ?

Oui, le Renzor BSA2BD dispose d'une fonction de chauffage. Assurez-vous de sélectionner le mode approprié sur la télécommande.

Où puis-je trouver des pièces de rechange pour le Renzor BSA2BD ?

Les pièces de rechange peuvent être commandées via notre site officiel ou auprès de revendeurs agréés. Assurez-vous d'indiquer le modèle exact lors de votre commande.

MODE D'EMPLOI BSA2BD Renzor

Renseignements généraux....3

Avant d'installer cet appareil....3

Positionnement du conditionneur d'air 3

Retrait de l'emballage 3

Niveau du sol....3

Montage sur le toit....3

Branchement des conduites de frigorigène entre les appareils

intérieur et extérieur....4

CÂBLAGE ÉLECTRIQUE....4

Liste de contrôle avant le branchement électrique....4

Tension de ligne 4

Mise à la terre....5

Module de diagnostic Comfort Alert™ 5

Câblage d'alimentation 24 V c.a. 5

Fil de demande du thermostat....5

Interprétation des DEL de diagnostic ....5

Description des DEL....5

Branchements du thermostat 6

ENTRETIEN DU CONDITIONNEUR D'AIR......6

Désassemblage du panneau....6

Installation du panneau 6

Liste de contrôle avant démarrage....7

Procédures de démarrage....7

Circulation d'air – souffleur intérieur....7

Système de climatisation....7

Système de chauffage (en option) 7

CHARGE DE FRIGORIGÈNE....7

Chargement de l'appareil en mode climatisation....8

Si la température extérieure est de 65 degrés F ou plus : ......8

Si la température extérieure est inférieure à 65 degrés F : ...... 8

SCHÉMAS ÉLECTRIQUES ET TABLEAUX....9

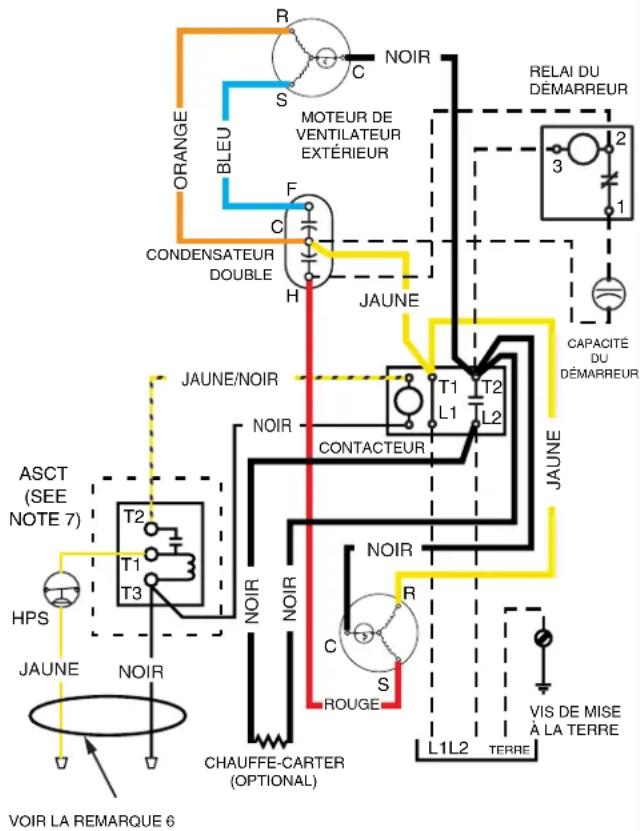

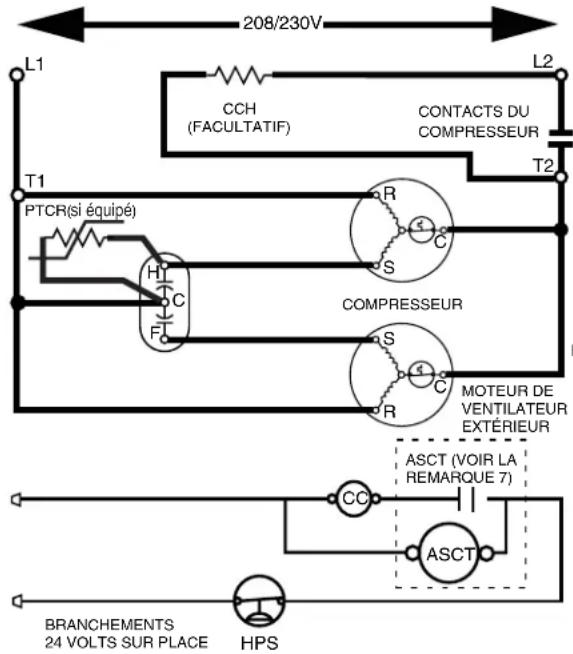

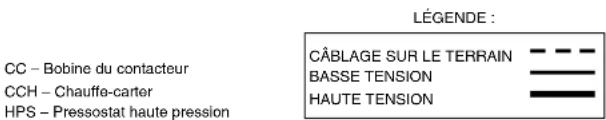

Figure 5. Schéma de câblage pour les *SA(1,2)BD4M1SN

(appareils de 1,5, 2, 2,5, 3, 3,5, 4 et 5 tonnes)....9

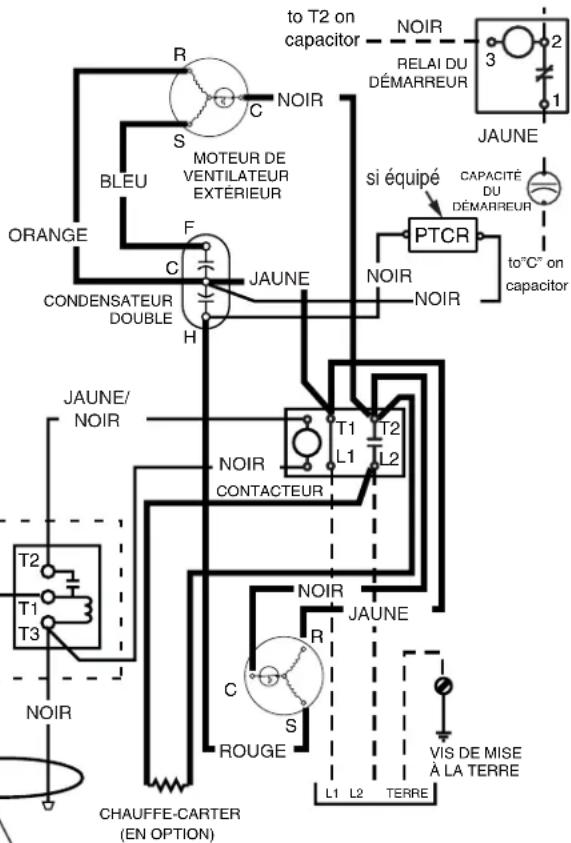

Figure 6. Schéma de câblage pour les *SA(1,2)BD4M1RN

(appareils de 1,5, 2, 2,5, et 3 tonnes) ......1

Tableau 1. DEL de diagnostic Comfort Alert....1

Tableau 2. Diagnostic de défaillances dans le câblage du module.1

LISTE DE CONTRÔLE D'INSTALLATION....16

PIÈCES DE RECHANGE....16

IMPORTANT

REMARQUE À L'INTENTION DES INSTALLATEURS :

Il est de votre responsabilité de mieux connaître ce produit que votre client. Cela inclut la capacité d'installer le produit conformément aux directives de sécurité strictes et d'informer le client sur la façon d'utiliser et de maintenir l'appareil pour assurer la durée de vie du produit. La sécurité doit toujours être le facteur déterminant lors de l'installation de ce produit, et le fait de faire preuve de bon sens est également important. Prêtez attention à tous les avertissements de sécurité et toute autre remarque spéciale donnée dans le manuel. L'installation inappropriée de la fournaise ou le non-respect des avertissements de sécurité risque d'entraîner des blessures graves, la mort ou des dommages matériels.

Ces directives sont principalement destinées à aider les installateurs qualifiés et expérimentés dans l'installation de cet appareil. Certains codes locaux exigent que ce type d'appareil soit installé par un installateur/réparateur agréé. Veuillez lire attentivement toutes les directives avant de commencer l'installation. Remettre ces instructions dans les documents du client pour référence future.

NE PAS DÉTRUIRE. VEUILLEZ LIRE ATTENTIVEMENT ET CONSERVER EN UN LIEU SÛR POUR RÉFÉRENCE FUTURE.

RENSEIGNEMENTS IMPORTANTS SUR LA SÉCURITÉ

INSTALLATEUR : Veuillez lire toutes les instructions avant d'entretenir cet équipement. Prêtez attention à tous les avertissements de sécurité et toute autre remarque spéciale donnée dans le manuel. Des symboles de sécurité sont fréquemment utilisés dans l'ensemble de ce manuel pour désigner un degré ou un niveau de gravité et ne doivent pas être ignorés.

AVERTISSEMENT – Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut occasionner des blessures ou la mort.

MISE EN GARDE – Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut occasionner des blessures mineures ou modérées, ou des dommages matériels.

⚠ AVERTISSEMENT :

Coupez l'alimentation électrique de l'appareil avant d'effectuer tout entretien ou toute réparation sur le système. Sinon, des blessures graves ou la mort pourraient survenir.

⚠ AVERTISSEMENT :

À moins d'indication contraire dans ces directives, n'utilisez que des trousses ou des accessoires autorisés avec ce produit. L'installation, la réparation, le réglage ou l'entretien inapproprié peut causer des explosions, un incendie, une décharge électrique ou d'autres conditions dangereuses qui peuvent entraîner des blessures ou des dommages matériels.

⚠ AVERTISSEMENT :

Les conditionneurs d'air à deux blocs *SA(1,2)BD4M sont expédiés avec une charge de frigorigène R410A et prêts pour l'installation. Si des réparations nécessitent l'évacuation et la recharge, ces opérations doivent être effectuées uniquement par un technicien qualifié dûment formé qui connaît à fond ce type d'équipement. Le propriétaire ne doit en aucun cas tenter d'installer ou de réparer cet appareil. Toute dérogation à cet avertissement peut endommager l'appareil ou causer des blessures ou la mort.

⚠ MISE EN GARDE :

Cet appareil utilise du frigorigène R-410A. N'utilisez AUCUN autre frigorigène dans cet appareil. L'utilisation d'un autre frigorigène endommagerait l'appareil.

⚠ AVERTISSEMENT :

L'information contenue dans le présent manuel doit être respectée pendant l'installation, l'entretien et le fonctionnement de cet appareil. Les personnes non qualifiées ne doivent pas tenter d'interpréter ces instructions ou d'installer cet équipement. Le non-respect des recommandations de sécurité peut causer des dommages à l'équipement ou des blessures graves, voire mortelles.

• L'installateur doit respecter tous les codes et règlements locaux qui régissent l'installation de ce type d'équipement. Les codes et règlements locaux ont présence sur toute recommandation contenue dans les présentes instructions. Consultez les codes locaux du bâtiment et le National Electric Code (ANSI CI) pour des exigences d'installation spéciales.
• Tout le câblage électrique doit être effectué conformément aux codes et règlements locaux, d'État et fédéraux ainsi qu'au National Electric Code (ANSI/NFPA 70) ou, au Canada, au Code canadien de l'électricité partie 1 CSA C.22.1.
• Cet équipement contient du frigorigène liquide et gazeux sous haute pression. N'UTILISEZAUCUNE PORTION DE LA CHARGE POUR UNE PURGE NI POUR LA DÉTECTION DE FUITES. L'installation et l'entretien ne doivent être effectués que par un technicien qualifié qui connaît à fond ce type d'équipement.
• De la tuyauterie en cuivre recuit pour frigorigène doit être utilisée pour l'installation du système. La tubulure d'aspiration du frigorigène doit être entièrement isolée.
• L'installation de l'appareil peut requérir du brasage. L'installateur doit respecter les codes de sécurité et porter l'équipement de protection approprié (lunettes de protection, gants de travail, extincteur, etc.) pendant les opérations de brasage.
• Respectez toutes les mises en garde qui figurent dans les documents et sur les insignes et étiquettes de l'appareil. Lisez et comprenez à fond les instructions qui accompagnent l'appareil avant de commencer l'installation et la vérification du fonctionnement de l'appareil.
• Les conduites de frigorigène et les conduites électriques doivent être passées par des ouvertures adéquatement étanches pour prévenir l'infiltration d'eau dans la structure.
• Cet appareil est conçu pour les installations extérieures seulement et il doit être positionné tel que décrit à la page 3.

INSTALLATION DU CONDITIONNEUR D'AIR

Renseignements généraux

Le conditionneur d'air série *SA(1,2)BD4M est conçu seulement pour les installations extérieures sur toit ou au niveau du sol. La capacité et l'efficacité de cet appareil ont été testées conformément aux normes AHRI et l'appareil procurera de nombreuses années de confort sécuritaire et fiable pourvu qu'il soit installé et entretenu correctement. L'utilisation abusive ou inappropriée et l'entretien inapproprié peuvent raccourcir la vie de l'appareil et causer des dangers.

Pour obtenir un rendement optimal et minimiser les défaillances de l'équipement, il est recommandé d'entretenir régulièrement cet appareil. L'entretien approprié de cet appareil requiert certains outils et certaines compétences mécaniques.

Avant d'installer cet appareil

√ La charge de refroidissement de la zone à climatiser doit être calculée et un système de capacité adéquate doit être sélectionné. Il est recommandé que la zone à climatiser soit complètement isolée et scellée à l'épreuve des vapeurs.
Vérifiez l'alimentation électrique et assurez-vous qu'elle convient au fonctionnement de l'appareil. Le système doit être branché et assuré par une protection de circuit conforme aux codes du bâtiment locaux. En cas de questions à propos de l'alimentation électrique, communiquez avec le fournisseur d'électricité local.
√ La section intérieure (appareil de traitement d'air, fournaise, etc.) doit être installée avant le passage des conduites de frigorigène. Consultez les directives d'installation de l'appareil intérieur pour les détails d'installation.
√ Tous les appareils sont empaquetés de façon sécuritaire au moment de leur expédition; à leur arrivée, inspectez-les soigneusement pour détecter tout dommage avant d'installer l'appareilsurle terrain. Assurez-vous que les ailettes duserpentin sont droites. Au besoin, brossez les ailettes pour réparer les ailettes aplaties ou tordues. Les réclamations pour dommages (visibles ou cachés) doivent être déposées immédiatement auprès du transporteur.
√ Veuillez consulter votre distributeur pour des informations sur l'entretien ou la disponibilité des contrats d'entretien. Lisez toutes les directives avant d'installer l'appareil.

Positionnement du conditionneur d'air

• Vérifiez le site d'installation pour trouver l'emplacement idéal pour l'installation de l'appareil extérieur.
• L'appareil extérieur doit être installé à au moins 45,7 cm (18 po) des murs extérieurs du site et à un endroit exempt d'obstructions causées par des structures surélevées afin d'assurer que l'air circule librement dans appareil extérieur.
• Un dégagement suffisant pour permettre à l'air de circuler sans obstruction à travers le serpentin extérieur doit être maintenu pour obtenir le rendement nominal. Voyez la Figure 1 pour les exigences relatives au dégagement minimal.
• Les obstacles aériens (Figure 1), les zones mal aérées et les zones propices à l'accumulation de débris sont à proscrire.
• Il faut tenir compte de la disponibilité de l'alimentation électrique, de l'accessibilité pour l'entretien, du bruit et de l'ombre.

Retrait de l'emballage

REMARQUE : Pour prévenir les dommages aux raccords de conduites, retirez délicatement le carton et la notice d'emploi de l'équipement. Jetez le carton d'emballage.

Niveau du sol

Les installations au niveau du sol doivent être positionnées conformément aux codes du bâtiment et ordonnances locaux ainsi qu'aux exigences suivantes :

• Les dégagements doivent respecter ceux qui sont illustrés à la Figure 1.
• Une dalle de montage (Figure 1) doit être installée et séparée de la fondation de l'édifice. La dalle doit être au niveau et assez résistante pour supporter le poids de l'appareil. La dalle doit être à au moins 5 cm au-dessus du sol et offrir un drainage adéquat.

Montage sur le toit

• La méthode de montage doit être conçue de façon à ne pas surcharger la charpente du toit ni transmettre de bruit à l'intérieur de la structure. Le toit doit être en mesure de supporter le poids de l'appareil.
• Le périmètre complet de l'appareil doit être supporté par le dessous. Le support doit être fait de matériaux résistants et installés avant l'appareil.
• Le support doit être construit de manière à soulever l'appareil 15 cm au-dessus du toit.

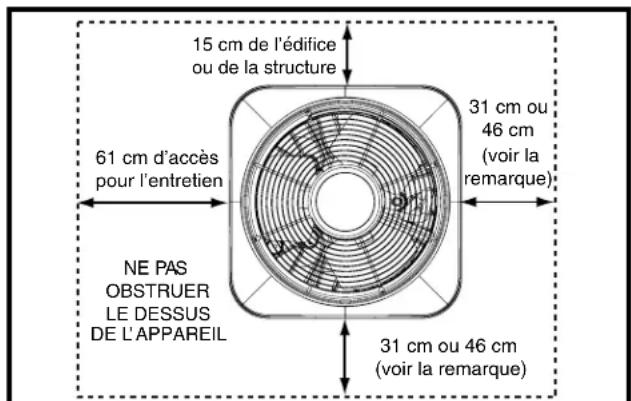

15 cm de l'édifice ou de la structure 31 cm ou 46 cm (voir la remarque) 61 cm d'accès pour l'entretien 31 cm ou 46 cm (voir la remarque) NE PAS OBSTRUER LE DESSUS DE L'APPAREIL

REMARQUE : L'appareil requiert un dégagement complet sur tous les côtés L'installateur doit conserver 46 cm entre deux appareils ou 31 cm entre l'appareil simple et la structure.

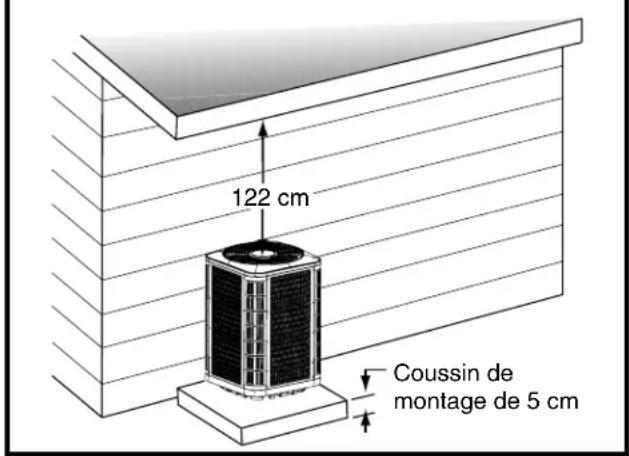

122 cm Coussin de montage de 5 cm

Figure 1. Dégagements requis

Branchement des conduites de frigorigène entre les appareils intérieur et extérieur

⚠ MISE EN GARDE :

Pendant l'entretien, couvrir ou sceller les ouvertures pour minimiser l'exposition du système de refroidissement à l'air afin d'éviter l'accumulation d'humidité et d'autres contaminants.

Une fois l'emplacement des appareils extérieur et intérieur choisi, posez les conduites de frigorigène entre les appareils en suivant des pratiques d'installation sûres.

• Au moment de connecter des conduites de frigorigène, il est recommandé de faire circuler de l'azote sec à travers les joints pendant le brasage pour prévenir l'oxydation et l'écaillage.
• Les conduites de frigorigène doivent être passées de façon à minimiser leur longueur et le nombre de coudes qu'elles comportent. Si une formation précise des conduites de frigorigène est requise, il est recommandé d'utiliser un outil pour plier les tuyaux de cuivre. Évitez les courbes trop accentuées et tout contact entre les conduites de frigorigène et les surfaces métalliques.
• La conduite de frigorigène doit être supportée de façon à ne pas vibrer ni s'user par frottement pendant le fonctionnement du système.
• Aucun débris ne doit entrer dans la conduite pendant l'installation.
• L'installateur doit prendre toutes les mesures nécessaires pour s'assurer que les composantes du système installées sur place qui contiennent du frigorigène sont installées conformément aux directives et à des pratiques d'installation sûres afin d'assurer le bon fonctionnement et la longévité du système.
• La longueur maximale recommandée pour la conduite de frigorigène d'interconnexion est de 22,86 m (75 pi) et l'écart d'élévation entre l'appareil intérieur et l'appareil extérieur ne doit pas dépasser 6,1 m (20 pi).
• Un déshydrateur-filtre est fourni avec l'appareil et il doit être installé dans la conduite de liquide du système. Si l'installation remplace un système qui possède déjà un déshydrateur-filtre dans la conduite de liquide, le déshydrateur-filtre doit être remplacé par celui qui accompagne cette appareil. Le déshydrateur-filtre doit être installé conformément à la notice d'installation du fabricant.
• Le matériel facultatif, tel que les vannes électromagnétiques de conduite de liquide, les dispositifs de contrôle d'air ambiant, etc., doit être installé conformément à la notice d'installation du fabricant.

CÂBLAGE ÉLECTRIQUE

⚠ AVERTISSEMENT :

Pour prévenir les risques d'électrocution, de blessures ou de décès, débranchez toutes les sources d'alimentation électrique de l'appareil avant d'effectuer un entretien ou une réparation. L'appareil peut avoir plus d'une source d'alimentation électrique.

Étiquetez tous les fils avant de les débrancher pour l'entretien. Les erreurs de câblage peuvent causer un fonctionnement incorrect et dangereux.

• Les branchements électriques doivent être conformes à tous les codes locaux applicables et à la révision actuelle du Code d'électricité national (ANSI/NFPA 70).
• Pour les installations canadiennes, les branchements électriques et la mise à la terre doivent être conformes au Code canadien de l'électricité actuel (CSA C22.1 ou codes locaux).

Liste de contrôle avant le branchement électrique

√ Assurez-vous que la tension, la fréquence et la phase de la source d'alimentation correspondent aux spécifications de la plaque signalétique de l'appareil.
√ Assurez-vous que l'alimentation obtenue par le fournisseur est suffisante pour supporter la charge supplémentaire de cet équipement. Consultez l'étiquette de câblage de l'appareil pour un câblage du voltage approprié.
√ Assurez-vous que le câblage d'usine correspond au schéma de câblage de l'appareil Figure 5 (page 9) et Figure 6 (page 10). Assurez-vous que toutes les connexions sont bien serrées.

Tension de ligne

• Un schéma de câblage se trouve à l'intérieur du couvercle du coffret électrique de l'appareil extérieur. L'installateur doit se familiariser avec le schéma de câblage avant d'effectuer tout branchement électrique sur l'appareil extérieur.
• Un disjoncteur électrique doit être situé à portée de vue de l'appareil et facilement accessible. Ce sectionneur doit être en mesure de mettre l'unité extérieure hors tension.
• Il est recommandé que la tension de ligne fournie à l'appareil provienne d'un circuit de dérivation dédié muni d'un fusible ou d'un disjoncteur approprié pour l'appareil. La taille minimale des conducteurs électriques et des protections de circuit doit respecter les normes inscrites sur la plaque signalétique de l'appareil extérieur. Toute autre méthode de câblage doit être acceptable par l'autorité compétente.
• L'appareil extérieur requiert des branchements électriques tant à l'alimentation électrique qu'au circuit de commande. Reportez-vous au schéma de câblage de l'appareil pour l'identification et l'emplacement des points de branchement de l'appareil extérieur Figure 5 (page 9) et Figure 6 (page 10). Effectuez tous les branchements électriques conformément à tous les codes et règlements applicables.
• Une protection contre les surintensités doit être installée au panneau de distribution du circuit et sa capacité doit correspondre à la plaque signalétique de l'appareil en plus de respecter tous les codes locaux applicables. Consultez la plaque signalétique de l'appareil pour connaître l'intensité maximale du circuit et les limites de protection maximales contre les surintensités.

• Assurez une alimentation électrique à l'appareil qui respecte le schéma de câblage et la plaque signalétique de l'appareil. Branchez les fils de la ligne de tension aux bornes sur la plaque de branchement située à l'intérieur du compartiment de contrôle.

• Utilisez seulement du fil de cuivre pour l'alimentation électrique de tension de ligne de cet appareil, tel que décrit dans conformément aux normes courantes du « Code national de l'électricité » (ANSI/NFPA 70), aux codes locaux applicables ETainsi et la notice d'installation qui accompagne le matériel en question.

• Au moment de l'expédition, les appareils de 208/230 volts sont câblés en usine pour un fonctionnement sur 230 volts. Pour les appareils utilisés dans une installation de 208 volts, retirez le fil de la borne de 240 V et branchez-le dans la borne 208 V.
• Le matériel facultatif qui doit être branché à l'alimentation électrique ou aux circuits de commande doit être câblé conformément aux normes courantes du « Code national de l'électricité » (ANSI/NFPA 70), aux codes locaux applicables ainsi qu'à et la notice d'installation qui accompagne le matériel en question.

Mise à la terre

⚠ AVERTISSEMENT :

Le boîtier de l'appareil doit être équipé d'une prise de terre électrique ininterrompue et continue pour minimiser les blessures en cas de défaillance électrique. Ne pas utiliser de tuyauterie de gaz en guise de mise à la terre électrique.

Cet appareil doit être mis à la terre électriquement conformément aux codes locaux ou, en l'absence de codes locaux, au Code national de l'électricité (ANSI/NFPA 70) ou au Code de l'électricité CSA C22.1. Utilisez la prise de terre fournie dans la boîte de commande pour mettre l'appareil à la terre.

Module de diagnostic Comfort Alert™

(Certains modèles seulement)

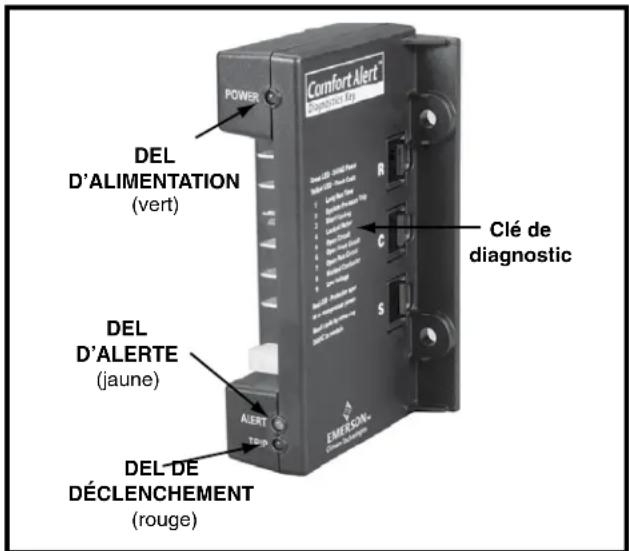

Le module de diagnostic Comfort Alert™ (Figure 2) est une innovation révolutionnaire qui analyse les défaillances des systèmes à thermopompe et conditionneur d'air et détecte la cause des défaillances électriques ou fonctionnelles sans capteurs. Le module s'installe aisément dans la boîte électrique de l'appareil extérieur près du contacteur du compresseur. En surveillant et analysant les données du compresseur à spirale Copeland et du thermostat, le module peut détecter avec précision la cause

DEL D'ALIMENTATION (vert) DEL D'ALERTE (jaune) DEL DE DÉCLENCHEMENT (rouge) Clé de diagnostic POWER Comfort Alert® EMERGON® TOP AERT R S C R 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Figure 2. Module de diagnostic Comfort Alert™

des défaillances électriques ou fonctionnelles sans capteurs. Un indicateur à DEL clignotant communique le code d'ALERTE et une clé de diagnostic est imprimée sur le côté du module pour aider le technicien à cerner rapidement la cause du problème.

REMARQUE : Ce module n'est pas fourni à des fins de protection! Le module de diagnostic Comfort Alert™ est un appareil de surveillance et il ne peut pas contrôler ni arrêter d'autres appareils.

Câblage d'alimentation 24 V c.a.

Le module Comfort Alert™ requiert une alimentation nominale continue de 24 V c.a. Le module ne peut pas être alimenté par la borne C d'un panneau de dégivrage ou de tout autre panneau de commande sans produire de fausses alertes. REMARQUE : Le câblage des bornes R et C du module doit provenir directement de l'appareil intérieur ou du thermostat.

Si l'alimentation 24 V c.a. continue (fil R) n'est pas présente dans l'appareil extérieur, utilisez l'un des fils disponibles dans le câblage du thermostat pour alimenter le module. Branchez l'autre bout du fil disponible dans la borne R de l'appareil intérieur ou du thermostat.

Fil de demande du thermostat

Le module Comfort Alert™ requiert un signal de demande du thermostat pour fonctionner correctement. L'entrée du signal de demande du thermostat (étiqueté Y sur le module) doit toujours être branchée au serpentin du contacteur du compresseur. REMARQUE : Lorsque le serpentin est sous tension, la tension du signal de demande est de 24 V c.a. Lorsque le serpentin n'est pas sous tension, la tension du signal de demande doit être de moins de 0,5 V c.a.

REMARQUES :

• Le câblage du signal de demande du thermostat des modules installés en usine varie. Respectez toujours les directives de câblage du fabricant au moment de remplacer le module.
• Une fois le câblage du signal de demande du thermostat branché, assurez-vous que la tension est de 24 V c.a. entre Y et C lorsqu'il y a demande.

Interprétation des DEL de diagnostic

Lorsqu'une situation anormale survient dans le système, le module Comfort Alert™ affiche la DEL ALERTE appropriée et (ou) la DEL TRIP (déclenchement) clignote un certain nombre de fois consécutive, puis s'arrête et recommence à clignoter. Pour identifier le numéro du Code de clignotement, comptez le nombre de clignotements successifs.

Chaque fois que le module se met sous tension, le dernier code de clignotement d'ALERTE qui s'est produit avant la mise à l'arrêt s'affiche pendant une minute. Le module continue d'afficher la DEL jusqu'à ce que la situation revienne à la normale ou que l'alimentation de 24 volts c.a. soit coupée du module. Consultez le Tableau 1 (page 11) pour identifier les codes de clignotement ou le Tableau 2 (page 12) pour diagnostiquer les problèmes de câblage du module.

Description des DEL

• DEL D'ALIMENTATION (vert) : indique que la tension est présente au branchement du module.
• DEL D'ALERTE (jaune) : indique une situation anormale à l'intérieur du système à l'aide d'un code de clignotement unique. REMARQUE : La DEL D'ALERTE clignote plusieurs fois de suite, s'arrête, puis reprend le clignotement. Le nombre de clignotements successifs, appelé code de clignotement, correspond à une situation anormale particulière. Des descriptions détaillées de ces codes de clignotement d'ALERTE sont données dans le Tableau 1 (page 11) et le Tableau 2 (page 12).

- DEL DE DÉCLENCHEMENT (rouge) : indique que le thermostat envoie un signal de demande, mais que le module détecte l'absence de tension au niveau du compresseur. La DEL DE DÉCLENCHEMENT indique généralement que le dispositif de protection du compresseur est ouvert et il peut indiquer que l'alimentation du compresseur est coupée.

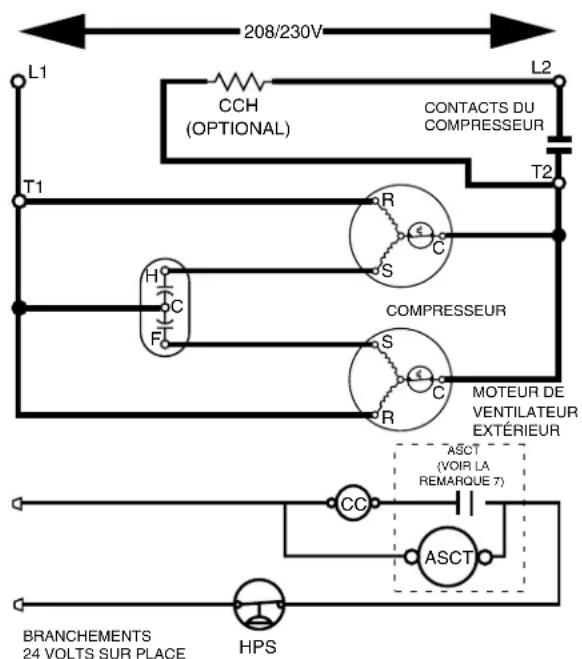

Les fils R (marche), C (commun) et S (démarrage) du compresseur spirale sont passés par les trous du module Comfort Alert™ marqués R, C et S. REMARQUE : Le fil commun n'a pas à être acheminé à travers le module pour fonctionner.

Branchements du thermostat

• Les branchements du thermostat doivent être effectués conformément aux directives qui accompagnent le thermostat et l'appareil intérieur.
• L'appareil extérieur est conçu pour fonctionner sur un circuit de commande de 24 volts c.a. classe II. Le câblage du circuit de commande doit respecter les normes actuelles du Code national de l'électricité (ANSI/NFPA 70) ainsi que les codes locaux applicables.
• Les fils à basse tension doivent être branchés correctement dans les bornes à basse tension des appareils.
• Le thermostat doit être monté à environ 1,5 m au-dessus du sol sur un mur intérieur. N'installez PAS le thermostat sur un mur extérieur ou à tout autre emplacement où la chaleur rayonnante d'un foyer, la lumière du soleil ou les appareils d'éclairage et la chaleur par convection des registres à air chaud ou des appareils électriques pourraient avoir une incidence négative sur son fonctionnement. Consultez la feuille de directives du fabricant du thermostat pour obtenir les renseignements de montage et d'installation détaillés.

ENTRETIEN DU CONDITIONNEUR D'AIR

⚠ AVERTISSEMENT :

Pour prévenir les risques d'électrocution, de blessures ou de décès, débranchez toutes les sources d'alimentation électrique de l'appareil avant d'effectuer un entretien ou une réparation. L'appareil peut avoir plus d'une source d'alimentation électrique.

Il est important de bien entretenir le climatiseur pour assurer son fonctionnement optimal. L'entretien approprié de cet appareil requiert certains outils et certaines compétences mécaniques. Si vous ne possédez pas les compétences, communiquez avec votre détaillant pour obtenir de l'assistance. Consultez votre détaillant local sur la disponibilité des contrats d'entretien. L'entretien de routine doit inclure les éléments suivants :

• Inspectez et nettoyez ou remplacez les filtres à air au début de chaque saison de chauffage et de refroidissement, ou plus fréquemment si nécessaire.
• Inspectez le tuyau d'évacuation de la condensation et le serpentin extérieur au début de chaque saison de climatisation. Retirez tout débris. Nettoyez le serpentin extérieur et les volets au besoin avec un détergent doux et de l'eau. Rincez à fond avec de l'eau.
• Assurez-vous que les branchements électriques sont serrés au début de chaque saison de chauffage ou de climatisation. Faites l'entretien au besoin.

MISE EN GARDE :

L'appareil ne doit jamais fonctionner sans filtre dans le retour d'air. Remplacez les filtres jetables avec des filtres du même type et de la même taille.

• Ne tentez pas d'ajouter de l'huile dans les moteurs qui ne sont pas pourvus de conduites d'huile. Le compresseur est scellé hermétiquement et il n'a pas besoin de lubrification.
• Pour accéder aux composantes internes de l'appareil, consultez la Figure 3 pour désassembler le panneau et la Figure 4 pour installer le panneau.

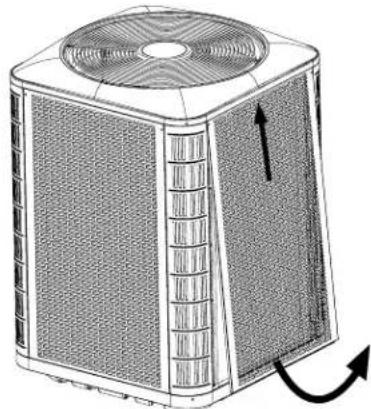

Désassemblage du panneau

1. Retirez les vis qui retiennent le panneau.

2. Glissez le panneau vers le haut et le bac supérieur pour dégager la bride inférieure du bac inférieur. Voyez la Figure 3.

3. Faites basculer le bas du panneau vers l'extérieur et tirez le panneau vers le bas pour le retirer de l'appareil.

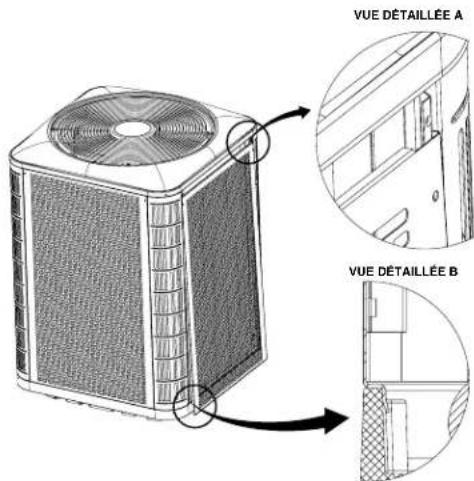

Installation du panneau

1. Insérez les coins supérieurs des brides latérales du panneau dans les rainures du montant de coin, tel que montré dans la Vue détaillée A à la Figure 4.
2. Soulevez le panneau pour l'insérer dans le bac supérieur. (Vous pourriez avoir à pousser sur le centre du panneau, dans le haut, pour l'insérer derrière la bordure du bac supérieur.)
3. Basculez le panneau vers l'intérieur et abaissez-le jusqu'à ce qu'il repose sur le bord supérieur du bac inférieur tel que montré à la Vue détaillée B.
4. Installez les vis dans le panneau pour le fixer à l'appareil.

Figure 3. Désassemblage du panneau

VUE DÉTAILLÉE A VUE DÉTAILLÉE B

Figure 4. Installation du panneau

Liste de contrôle avant démarrage

√ Assurez-vous que l'appareil intérieur est de niveau pour assurer un drainage adéquat de la condensation.
√ Assurez-vous que le serpentin extérieur et le dessus de l'appareil ne comportent pas d'obstacles ni de débris et que tous les panneaux d'accès/de commande de l'appareil sont en place.
√ Assurez-vous que les filtres à air sont propres et installés correctement.
√ Assurez-vous que les conduites sont adéquatement scellées pour prévenir les fuites d'air.
√ Vérifiez que les fils d'alimentation de tension de ligne sont bien branchés et que l'appareil est mis à la terre de façon appropriée.
√ Assurez-vous que les fils à basse tension sont branchés solidement aux fils appropriés dans la plaque à borne basse tension.
√ Assurez-vous que la protection de surtension du circuit d'alimentation est de la taille appropriée.
√ Assurez-vous que le thermostat est câblé correctement.

Procédures de démarrage

Le mode de fonctionnement du thermostat doit être réglé sur « OFF » (arrêt) et le mode du ventilateur doit être réglé sur AUTO. Fermez tous les disjoncteurs électriques pour mettre le système sous tension.

Circulation d'air – souffleur intérieur

1. Réglez le commutateur du thermostat sur le mode du système « OFF » (arrêt) et le mode du ventilateur sur AUTO.
2. Assurez-vous que le souffleur fonctionne continuellement. Vérifiez l'arrivée d'air aux registres d'alimentation et réglez l'ouverture des registres pour équilibrer la distribution de l'air. Si l'air détecté est insuffisant, examinez les conduites pour détecter toute fuite ou obstruction.
3. Réglez le ventilateur sur le thermostat sur AUTO et assurez-vous que le souffleur s'arrête.

Système de climatisation

1. Réglez le mode du thermostat sur « COOL » (climatisation) et le mode du ventilateur sur AUTO. Baissez graduellement le point de consigne du thermostat sous la température ambiante et assurez-vous que l'appareil extérieur et le souffleur intérieur se mettent à fonctionner.
2. Assurez-vous que la roue du souffleur tourne dans la direction indiquée par la flèche. Assurez-vous que l'air qui est poussé par le ventilateur intérieur est plus frais que la température ambiante. Vérifiez s'il y a des bruits inhabituels. Si des bruits inusités se produisent, repérez la source du bruit et corrigez le problème au besoin.
3. Vérifiez les pressions ÉLEVÉE et BASSE du frigorigène.
4. Laissez le système fonctionner pendant plusieurs minutes, puis réglez le sélecteur de température au-dessus de la température ambiante. Assurez-vous que le ventilateur et le compresseur s'arrêtent avec le thermostat. REMARQUE : Le souffleur doit également s'arrêter à moins que le mode du ventilateur ne soit réglé sur la position « ON » (marche).

Système de chauffage (en option)

1. Réglez le mode du thermostat sur « HEAT » (chauffage) et la température au-dessus de la température ambiante.
2. Assurez-vous que l'équipement de chauffage en option (fournaise ou chauffage électrique) et le souffleur intérieur se mettent sous tension. Vérifiez la température de l'air qui sort du ventilateur et s'assurer qu'il est plus chaud que l'air ambiant. Vérifiez s'il y a des bruits inhabituels. Si des bruits inusités se produisent, repérez la source du bruit et corrigez le problème au besoin.

CHARGE DE FRIGORIGÈNE

⚠ AVERTISSEMENT :

Les conditionneurs d'air à deux blocs *SA(1,2) BD4M sont expédiés avec une charge de frigorigène R410A et prêts pour l'installation. Si des réparations nécessitent l'évacuation et la recharge, ces opérations doivent être effectuées uniquement par un technicien qualifié dûment formé qui connaît à fond ce type d'équipement. Le propriétaire ne doit en aucun cas tenter d'installer ou de réparer cet appareil. Toute dérogation à cet avertissement peut endommager l'appareil ou causer des blessures ou la mort.

Une fois les branchements de conduites de frigorigène effectués, vous devez en tester l'étanchéité et purger la section intérieure de tous les branchements (à l'aide des méthodes appropriées) avant de terminer la charge complète de frigorigène du système.

• Les appareils extérieurs *SA(1,2)BD4M1 avec serpentins intérieurs non homologués AHRI ne sont pas recommandés. La déviation des débits d'air recommandés et les combinaisons non spécifiées peuvent requérir la modification du dispositif d'expansion et des procédures de charge de frigorigène pour que le système fonctionne correctement et efficacement.
• La charge de frigorigène peut être vérifiée et ajustée par les orifices de service de l'appareil extérieur. Utilisez uniquement les jauges pourvues d'un dispositif dépresseur « Schrader » pour actionner le robinet.
• Un pressostat haute pression est installé en usine; il est placé sur la conduite de refoulement qui se trouve à l'intérieur de l'appareil extérieur. Ce pressostat est conçu pour protéger le système lorsque de très hautes pressions se forment dans des conditions anormales. Dans des conditions normales, l'interrupteur est fermé. Lorsque la pression manométrique de refoulement dépasse 575 lb/po², l'interrupteur s'ouvre et met l'appareil extérieur hors tension. L'interrupteur se referme lorsque la pression manométrique de refoulement retombe sous 460 lb/po². Veuillez noter que l'interrupteur coupe la communication entre le thermostat et l'appareil. Ainsi, lorsque l'interrupteur s'ouvre puis se ferme, il peut y avoir un court délai de 5 minutes avant que l'appareil extérieur se remette en marche.
• Un pressostat basse pression (certains modèles seulement) est installé en usine; il est placé sur la conduite d'aspiration qui se trouve à l'intérieur de l'appareil extérieur. Cet interrupteur est conçu pour protéger le compresseur contre une perte de charge. Dans des conditions normales, l'interrupteur est fermé. Lorsque la pression d'aspiration tombe sous 5 lb/po², l'interrupteur s'ouvre et met l'unité extérieure hors tension. L'interrupteur se referme lorsque la pression d'aspiration remonte au-dessus de 20 lb/po². Veuillez noter que l'interrupteur coupe la communication entre le thermostat et l'appareil. Ainsi, lorsque l'interrupteur s'ouvre puis se ferme, il faut 5 minutes avant que l'appareil extérieur se remette en marche.

Chargement de l'appareil en mode climatisation

Si la température extérieure est de 65 degrés F ou plus :

Après avoir terminé les branchements des conduites de frigorigène, la détection de fuites et la purge de la section intérieure et de tous les branchements de conduites (à l'aide de méthodes appropriées), effectuez les procédures ci-dessous:

1. Déterminez le supplément de charge recommandé (s'il y a lieu) pour le système à installer. Cette information se trouve dans la fiche de référence rapide de l'appareil.

2. Calculez la quantité de frigorigène supplémentaire requise en fonction de la longueur des conduites de l'installation. Cette information se trouve sur la première page de la fiche de référence rapide de l'appareil.

3. Ajoutez la charge supplémentaire déterminée à l'étape 1 ci-dessus.

4. Ajustez la charge afin qu'elle corresponde au sur-chauffage (pour les systèmes à orifices fixes) ou au sous-refroidissement (pour les systèmes à détendeur thermostatique). Il existe trois ressources différentes pour ce faire :

a.) Le site web chargecalculator.com. Ce site décrit le processus de charge étape par étape.

b.) Les tableaux de charge situés à l'intérieur du couvercle du coffret électrique de l'appareil extérieur. Ces tableaux donnent les cibles de sur-chauffage pour les systèmes à orifices fixes et les cibles de sous-refroidissement pour les systèmes à détendeur thermostatique. Le système doit être chargé de manière à ce que le sur-chauffage/le sous-refroidissement mesurés se trouvent à 1 degré F ou moins de la cible donnée dans le tableau.

Pour les systèmes à orifices fixes :

• Si le sur-chauffage mesuré à la soupape d'aspiration est INFÉRIEUR à la valeur de sur-chauffage recommandée dans le tableau, RETIREZ du frigorigène.
• Si le sur-chauffage mesuré à la soupape d'aspiration est SUPÉRIEUR à la valeur de sur-chauffage recommandée dans le tableau, AJOUTEZ du frigorigène.

Pour les systèmes à détendeur thermostatique :

• Si le sous-refroidissement mesuré à la soupape de liquide est INFÉRIEUR à la valeur de sous-refroidissement recommandée dans le tableau, AJOUTEZ du frigorigène.
• Si le sous-refroidissement mesuré à la soupape de liquide est SUPÉRIEUR à la valeur de sous-refroidissement recommandée dans le tableau, RETIREZ du frigorigène.

c.) Les tableaux de charge contenus dans les Informations supplémentaires sur la charge sont inclus dans la documentation en ligne. Les tableaux peuvent également être consultés en balayant le code QR qui se trouve sur le panneau électrique de l'appareil. Les pressions données dans ces tableaux sont pour référence seulement et elles doivent être utilisées pour le diagnostic du système. La charge du système doit correspondre aux cibles de sur-chauffage et de sous-refroidissement tel que noté précédemment, et non pas aux pressions du système. Suivez la même procédure décrite en 4b ci-dessus.

Si la température extérieure est inférieure à 65 degrés F :

Après avoir terminé les branchements des conduites de frigorigène, la détection de fuites et la purge de la section intérieure et de tous les branchements de conduites (à l'aide de méthodes appropriées), effectuez les procédures ci-dessous:

1. Déterminez le supplément de charge recommandé (s'il y a lieu) pour le système à installer. Cette information se trouve dans la fiche de référence rapide de l'appareil.
2. Calculez la quantité de frigorigène supplémentaire requise en fonction de la longueur des conduites de l'installation. Cette information se trouve sur la première page de la fiche de référence rapide de l'appareil.
3. Ajoutez la charge supplémentaire déterminée les étapes 1 et 2 ci-dessus.
4. Revenez au système lorsque la température extérieure est de 65 degrés F ou plus et suivez la procédure décrite à l'étape 4 de la section intitulée « Si la température extérieure est de 65 degrés F ou plus » ci-dessus.

SCHÉMA DE CÂBLAGE

Conditionneur d'air à deux blocs (appareil extérieur) Monophasé

REMARQUES :

1. Coupez l'alimentation avant de faire l'entretien.
2. Pour les raccords d'alimentation, utilisez uniquement des conducteurs en cuivre.
3. Ne convient pas aux installations de plus de 150 volts à la terre.
4. Pour remplacer le câblage, utilisez des conducteurs qui résistent à 105 °C.
5. Pour connaître le courant minimal admissible et les protections de surintensité, consultez la plaque signalétique de l'appareil.
6. Branchez à un circuit de 24 V c.a./40 VA classe 2. Consultez les directives d'installation de l'appareil de chauffage/traitement de l'air pour les circuits de commande et les trousses de relais/transformateurs facultatifs.

208/230V L1 CCH (OPTIONAL) T1 L2 CONTACTS DU COMPRESSEUR T2 H C F R S COMPRESSEUR S R MOTEUR DE VENTILATEUR EXTÉRIEUR ASCT (VOIR LA REMARQUE 7) CC ASCT BRANCEMENTS 24 VOLTS SUR PLACE HPS

1. Couper le courant avant de faire letretien.
2. Employez uniquement des conducteurs en cuivre.
3. Ne convient pas aux installations de plus de 150 volt a la terre.

ORANGE BLEU MOTEUR DE VENTILATEUR EXTÉRIEUR CONDENSATEUR DOUBLE HAUNE/NOIR JAUNE/NOIR T1 L1 T2 L2 CONTACTEUR JAUNE HAUST (SEE NOTE 7) T2 T1 T3 NOIR NOIR NOIR ROUGE CHAUFFE-CARTER (OPTIONAL) VAS DE MISE À LA TERRE TERRE RELAI DU DÉMARREUR CAPACITÉ DU DÉMARREUR HPS JAUNE NOIR VOIR LA REMARQUE 6

LÉGENDE : CC - Bobine du contacteur CCH - Chauffe-carter HPS - Pressostat haute pression CÂBLAGE SUR LE TERRAIN BASSE TENSION HAUTE TENSION

710388C (remplace 710388B) 7/19
Figure 5. Schéma de câblage pour les *SA(1,2)BD4M1SN (appareils de 1,5, 2, 2,5, 3, 3,5, 4 et 5 tonnes)

SCHÉMA DE CÂBLAGE

Conditionneur d'air à deux blocs (appareil extérieur)

Monophasé

REMARQUES :

1. Coupez l'alimentation avant de faire l'entretien.
2. Pour les raccords d'alimentation, utilisez uniquement des conducteurs en cuivre.
3. Ne convient pas aux installations de plus de 150 volts à la terre.
4. Pour remplacer le câblage, utilisez des conducteurs qui résistent à 105 °C.

5. Pour connaître le courant minimal admissible et les protections de surintensité, consultez la plaque signalétique de l'appareil.

6. Branchez à un circuit de 24 V c.a./40 VA classe 2. Consultez les directives d'installation de l'appareil de chauffage/traltement de l'air pour les circuits de commande et les trousses de relais/transformateurs facultatifs.

7. Une minuterie anti cycle court (ASCT) pourrait être installée sur l'appareil. La minuterie anti cycle court est installée en usine sur certains modèles seulement, ou elle peut être installée sur le terrain tel que montré avec une trousse approuvée par le fabricant. Si la minuterie n'est pas installée, connectez les fils jaune et noir conformément à la Remarque 6.

208/230V L1 CCH (FACULTATIF) CONTACTS DU COMPRESSEUR T1 PTCR(si équipé) H C F R S COMPRESSEUR R S C MOTEUR DE VENTILATEUR EXTÉRIEUR ASCT (VOIR LA REMARQUE 7) CC ASCT BRANCHEMENTS 24 VOLTS SUR PLACE HPS

1. Couper le courant avant de faire letretien.
2. Employez uniquement des conducteurs en culvre.
3. Ne convient pas aux installations de plus de 150 volts à la terre.

VOIR LA REMARQUE 6
CC – Bobine du contacteur
CCH – Chauffe-carter
HPS – Pressostat haute pression

10215960
(remplace 7110050) 5/18

Figure 6. Schéma de câblage pour les *SA(1,2)BD4M1RN (appareils de 1,5, 2, 2,5, et 3 tonnes)

DEL de fonctionnement	Description des DEL de fonctionnement	Renseignements sur le dépannage lié à la DEL d’état
ALIMENTATION (DEL verte)	Le module est alimenté La tension d’alimentation est présente dans les bornes du module
DÉCLENCHEMENT (DEL rouge)	Le signal de demande Y du thermostat est présent, mais le compresseur ne fonctionne pas	• Le protecteur du compresseur est ouvert• Vérifiez si la pression de tête est élevée• Vérifiez la tension d’alimentation du compresseur• Le sectionneur de l’appareil extérieur est ouvert• Le disjoncteur ou le(s) fusible(s) du circuit du compresseur est ouvert• Câble sectionné ou connecteur qui n’établit pas le contact• Pressostat basse pression ouvert si le système en possède un• Panne du contacteur du compresseur en position ouverte
Code clignotant d’ALERTE 1 (DEL jaune)	Durée de marche prolongéeLe compresseur fonctionne pendant des cycles extrêmement longs	• Faible charge de frigorigène• Le ventilateur de l’évaporateur ne fonctionne pas— Vérifiez le serpentin de relais et les contacts du souffleur— Vérifiez le condensateur du moteur du souffleur— Vérifiez s’il y a panne ou obstruction du moteur du souffleur— Vérifiez le câblage et les connecteurs du souffleur d’évaporation— Vérifiez le panneau de commande du souffleur intérieur— Vérifiez si un circuit est ouvert dans le câblage du thermostat• Le serpentin d’évaporation est gelé— Vérifiez si la pression d’aspiration est faible— Vérifiez si le réglage du thermostat est excessivement bas— Vérifiez la circulation d’air de l’évaporateur (blocage du serpentin ou filtre de retour d’air)— Vérifiez si le détendeur thermostatique/orifice fixe est coïncé en position fermée ou détectiveux• Appareil de mesure défectueux— Vérifiez l’installation du réservoir du détendeur thermostatique (taille, emplacement et contact)— Vérifiez si le détendeur thermostatique/orifice fixe est coïncé en position fermée ou détectiveux• Serpentin du condensateur sale• Obstruction dans la conduite de liquide (déshydrateur-filtre bloqué si le système en possède un)• Thermostat défectueux— Le bouchon du solénoïde n’est pas branché— Y2 n’est pas branché à Comfort Alert— Vérifiez s’il y a court-circuit dans la sous-base du thermostat ou le câblage— Vérifiez l’installation du thermostat (emplacement, niveau)• Codes Comfort Alert
Code clignotant d’ALERTE 2 (DEL jaune)	Déclenchement de pression du système	• Pression de refoulement élevée— Assurez-vous que le pressostat haute pression est présent dans le système— Vérifiez si le système contient une surcharge de frigorigène— Vérifiez si des produits non condensables sont présents dans le système
	Décharge ou aspiration • Mauvaise circulation d’air dans le serpentin du condensateur (saleté, blocage, dommage)
	Pression hors des limites	• Le ventilateur du condensateur ne fonctionne pas— Vérifiez le condensateur du ventilateur— Vérifiez le câblage et les connecteurs du ventilateur— Vérifiez le moteur du ventilateur pour détecter toute panne ou obstruction
	Compresseur surchargé	• Fuite substantielle dans la conduite de retour d’air
		• Si le système comprend un pressostat basse pression, vérifiez les renseignements donnés pour le Code clignotant 1
Code clignotant d’ALERTE 3 (DEL jaune)	Cycles courts – Le compresseur fonctionne seulement brièvement	• Le signal de demande du thermostat est intermittent• Faible tension de ligne (communiquez avec le fournisseur d’électricité si la tension est faible au sectionneur).• Excès de frigorigène liquide dans le compresseur• Les pailers du compresseur sont grippés
Code clignotant d’ALERTE 4 (DEL jaune)	Rotor verrouillé	• Le condensateur de marche est en panne• Tension de ligne trop faible (communiquez avec le fournisseur d’électricité si la tension est faible au sectionneur)• Vérifiez les branchements• Excès de frigorigène liquide dans le compresseur• Les pailers du compresseur sont grippés• Mesurez le niveau d’huile du compresseur
Code clignotant d’ALERTE 5 (DEL jaune)	Circuit ouvert	• Le sectionneur de l’appareil extérieur est ouvert• Le disjoncteur ou le(s) fusible(s) du circuit du compresseur est ouvert• Panne du contacteur du compresseur en position ouverte— Vérifiez le câblage et les connecteurs du contacteur du compresseur— Vérifiez si’il y a défaillance du contacteur du compresseur (brûlé, rongé ou ouvert)— Vérifiez le câblage et les connecteurs entre l’allimentation et le compresseur— Vérifiez si la tension pilote est faible à la bobine du contacteur du compresseur— Le commutateur haute pression est ouvert et il doit être réarmé manuellement• Circuit ouvert dans le câblage ou les branchements d’alimentation du compresseur• Temps de réarmement du protecteur du compresseur anormalement long en raison des températures ambiantes extrêmes• Bobinage du compresseur endommagé— Vérifiez la résistance à l’enroulement du moteur du compresseur
DEL DE FONCTIONNEMENT	DESCRIPTION DES DEL DE FONCTIONNEMENT	RENSEIGNEMENTS SUR LE DÉPANNAGE LIÉ À LA DEL D'ÉTAT
Code clignotant d'ALERTE 6 (DEL jaune)	Circuit de démarrage ouvert Courant seulement dans le circuit de marche	Le condensateur de marche est en panneCircuit ouvert dans l'enroulement de démarrage ou les branchements du compresseur— Vérifiez le câblage et les connecteurs entre l'alimentation et la borne S du compresseurL'enroulement de démarrage du compresseur est endommagé— Vérifiez la résistance à l'enroulement du moteur du compresseur
Code clignotant d'ALERTE 7 (DEL jaune)	Circuit de marche ouvert Courant seulement dans le circuit de démarrage	Circuit ouvert dans l'enroulement de marche ou les branchements du compresseur— Vérifiez le câblage et les connecteurs entre l'alimentation et la borne R du compresseurBobinage de marche du compresseur endommagé— Vérifiez la résistance à l'enroulement du moteur du compresseur
Code clignotant d'ALERTE 8 (DEL jaune)	Contacteur soudéLe compresseur fonctionne sans cesse	Le contacteur du compresseur est en panne et ferméLe signal de demande du thermostat n'est pas branché au module
Code clignotant d'ALERTE 9 (DEL jaune)	Basse tensionCircuit de commande < 17 V c.a.	Le transformateur du circuit de commande est surchargéFaible tension de ligne (communiquez avec le fournisseur d'électricité si la tension est faible au sectionneur)Vérifiez les branchements

Tableau 1. DEL de diagnostic Comfort Alert
* Le chiffre du code clignotant correspond au nombre de clignotements successifs du voyant DEL, suivi d'une pause, puis repris. Le clignotement simultané des voyants DEL de DÉCLENCHEMENT et d'ALERTE signifie que la tension du circuit de commande est trop faible pour le fonctionnement.

Tableau 10. DEL de diagnostic – suite

INDICATION D'UN PROBLÈME DE CÂBLAGE DU MODULE ME	ASURE DE DÉPANNAGE RECOMMANDÉE
Le voyant DEL vert ne s'allume pas, le module ne démarre pas	Vérifiez si les bornes R et C du module sont branchées.Vérifiez la tension aux bornes R et C du module.
Le voyant DEL vert est intermittent, le module se met en marche uniquement lorsque le compresseur fonctionne	Vérifiez si les branchements des bornes R et Y sont inversés.Assurez-vous que les bornes R et C ont une source constante.
La DEL de DÉCLENCHEMENT est allumée, mais le système et le compresseur ne présentent aucune défaillance	Assurez-vous que la borne Y est branchée à la source de 24 volts c.a. à la bobine du contacteur.Assurez-vous que la tension à la bobine du contacteur tombe à moins de 0,5 volt c.a. à l'arrêt.Assurez-vous que la tension est de 24 volts c.a. entre Y et C lorsque le signal de demande du thermostat est présent. Si ce n'est pas le cas, les bornes R et C sont branchées à l'envers.
Les DEL de DÉCLENCHEMENT et d'ALERTE clignotent ensemble	Assurez-vous que les bornes R et C reçoivent une alimentation entre 19 et 28 volts c.a.
CODE clignotant d'ALERTE 3 affiché incorrectement(cycles courts du compresseur)	S'assurez que la borne Y est branchée à la source de 24 volts c.a. à la bobine du contacteur.Assurez-vous que la tension à la bobine du contacteur tombe à moins de 0,5 volt c.a. à l'arrêt.
Code clignotant d'ALERTE 5, 6 ou 7 affiché incorrectement(circuit ouvert, circuit de démarrage ouvert ou circuit de marche ouvert)	Assurez-vous que les câbles de marche et de démarrage du compresseur passent à travers les trous de détection du courant du module.Assurez-vous que la borne Y est branchée à la source de 24 volts c.a. au serpentin du contacteur.Assurez-vous que la tension à la bobine du contacteur tombe à moins de 0,5 volt c.a. à l'arrêt.
Code clignotant d'ALERTE 6 (circuit de démarrage ouvert) affiché pour le code 7 (circuit de marche ouvert) ou vice versa	Assurez-vous que les câbles de marche et de démarrage du compresseur passent à travers les bons trous de détection du courant du module.
CODE clignotant d'ALERTE 8 affiché incorrectement (contacteur soudé)	Vérifiez si la borne Y du module est branchée.S'assurez que la borne Y est branchée à la source de 24 volts c.a. à la bobine du contacteur.Assurez-vous que la tension est de 24 volts c.a. entre Y et C lorsque le signal de demande du thermostat est présent. Si ce n'est pas le cas, les bornes R et C sont branchées à l'envers.Assurez-vous que la tension à la bobine du contacteur tombe à moins de 0,5 volt c.a. à l'arrêt.Consultez la section Câblage de demande du thermostat (page 10) pour les branchements Y et C.

Tableau 2. Diagnostic de défaillances dans le câblage du module

LISTE DE CONTRÔLE D'INSTALLATION

ADRESSE DE L'INSTALLATION :
VILLE: PROVINCE:
NO MODÈLE DE L'APPAREIL:
NO SÉRIE DE L'APPAREIL:
Dégagements minimaux selon la Figure 1 (page 3)?	OUI NON
NOM DE L'INSTALLATEUR :
VILLE: PROVINCE:
Les renseignements sur le propriétaire ont-ils été passés en revue avec le propriétaire de la maison?	OUI NON
Les documents ont-ils été laissés à proximité de l'appareil?	OUI NON

SYSTÈME FRIGORIFIQUE
L'appareil a-t-il eu une période de chauffage du carter de 24 heures?	OUI NON
Étage 1 – pression hydraulique (côté élevé):
Étage 1 – pression d'aspiration (côté bas):

CIRCUIT ÉLECTRIQUE
Les branchements électriques sont-ils serrés? OU	NON
La polarité de la tension de ligne est-elle correcte?	OUI NON
Tension nominale :
Le thermostat a-t-il été étalonné?	OUI NON
Le thermostat est-il de niveau?	OUI NON
Le réglage de l'anticipateur de chaleur est correct? (s'il y a lieu)	OUI NON

PIÈCES DE RECHANGE

Les pièces de rechange sont disponibles auprès de votre distributeur. Assurez-vous d'avoir le numéro de modèle et le numéro de série complets de l'appareil au moment de commander des pièces de rechange.

ÉLECTRIQUES :

Condensateurs Sectionneurs thermiques

Compresseurs Thermostats

Contacteurs Relais de temporisation

Pressostats Transformateurs

Relais

MOTEURS :

Moteur du souffleur

Moteur de ventilateur

Ensemble souffleur Grille du ventilateur

Panneaux d'armoire Déshydrateurs-filtres

Détendeurs

HRAI YOUR ENVIRONMENT OUR EXPERTISE ✓ MEMBER COMPANY
