10790NILED - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire LED mural
Marque	Kichler
Modèle	10790NILED
Catégorie	Éclairage
Alimentation	120 V CA
Type d'ampoule	LED intégrée
Dimmable	Oui (compatible avec gradateurs incandescents, LED et électroniques basse tension)
Entretien	Chiffon doux humide ; éviter produits acides/abrasifs
Sécurité	Couper le courant avant installation ; suivre les codes électriques locaux
Pièces incluses	Étrier de montage, tube fileté, écrous hexagonaux, entretoise, rondelle de blocage, diffuseur, bague de renforcement, goujons filetés, boutons de serrage
Certifications	FCC Part 15 Classe B
Montage	Mural sur boîte de sortie standard
Connexion électrique	Fils noir/blanc ; compatible cordon parallèle (SPT)
Diffuseur amovible	Oui

FOIRE AUX QUESTIONS - 10790NILED Kichler

Ce luminaire est-il dimmable ?

Oui, ce luminaire LED est dimmable. Il est compatible avec la plupart des gradateurs pour ampoules incandescentes, gradateurs LED et gradateurs électroniques basse tension. Pour des performances optimales, utilisez un gradateur électronique basse tension. Consultez kichler.com/dimming pour une liste de gradateurs compatibles.

Comment installer ce luminaire ?

1. Coupez le courant au niveau du panneau principal. 2. Fixez l'étrier de montage sur la boîte de sortie. 3. Connectez les fils (noir/rouge et blanc) selon le tableau de la notice. 4. Placez les connexions dans la boîte. 5. Fixez le luminaire sur le tube fileté. 6. Montez le diffuseur et la bague de renforcement avec les boutons de serrage. Suivez les instructions détaillées dans la notice.

Quel type de gradateur dois-je utiliser ?

Ce luminaire est compatible avec les gradateurs incandescents, LED et électroniques basse tension. Pour une meilleure performance, un gradateur électronique basse tension est recommandé. Référez-vous à la liste sur kichler.com/dimming pour trouver des modèles compatibles.

Comment nettoyer ce luminaire ?

Assurez-vous que l'alimentation est coupée avant le nettoyage. Utilisez uniquement un chiffon doux et humide. N'utilisez pas de produits de nettoyage acides ou abrasifs, car ils peuvent endommager le fini.

Puis-je utiliser ce luminaire en extérieur ?

La notice ne mentionne pas d'utilisation en extérieur. Ce luminaire est conçu pour une installation intérieure sur boîte de sortie standard. Ne l'installez pas dans une zone exposée à l'humidité ou à l'eau.

Quelles sont les précautions de sécurité importantes ?

Risque de décharges électriques : coupez toujours le courant au niveau du panneau de disjoncteurs avant l'installation. L'installation doit être conforme au code national de l'électricité (NEC) et aux codes locaux. Si vous n'êtes pas qualifié, faites appel à un électricien certifié.

Que faire si le luminaire ne s'allume pas ?

Vérifiez que l'alimentation est bien rétablie. Assurez-vous que les connexions des fils sont correctes (noir/rouge à noir, blanc à blanc). Testez avec un gradateur compatible si utilisé. Si le problème persiste, consultez un électricien.

Ce luminaire est-il compatible avec une boîte de sortie standard ?

Oui, il est conçu pour être monté sur une boîte de sortie standard. L'étrier de montage se fixe sur les trous taraudés de la boîte.

Quelles pièces sont incluses dans le carton ?

Le carton contient : étrier de montage, tube fileté, écrous hexagonaux (2), entretoise, rondelle de blocage, diffuseur, bague de renforcement, goujons filetés (2), boutons de serrage (2). Voir le diagramme de la notice.

Où trouver la liste des gradateurs compatibles ?

Consultez le site kichler.com/dimming pour obtenir une liste actualisée des gradateurs compatibles avec ce modèle.

MODE D'EMPLOI 10790NILED Kichler

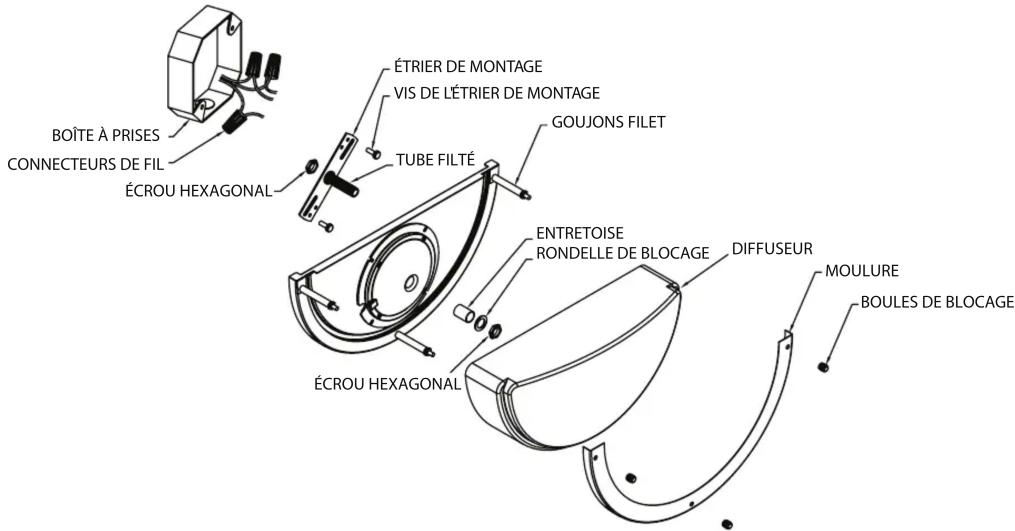

Diagramme d'appareils

Précautions

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES – Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

ATTENTION :

Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.

RÉGLAGE DE L'INTENSITÉ :

Ce luminaire à DEL est compatible avec la plupart des régulateurs d'intensité pour ampoules incandescentes, régulateurs d'intensité pour DEL, et régulateurs d'intensité électroniques basse tension. Pour une performance optimale, un régulateur d'intensité électronique basse tension devrait être utilisé. Consulter kichler.com/dimming pour obtenir une liste de gradateurs compatibles.

NETTOYAGE :

• Soyez toujours certain que l'alimentation électrique du luminaire est fermée avant le nettoyage.
• N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

Instructions d'installation

1) Visser l'extrémité du tube fileté dans le trou au centre de l'étrier de montage de manière à ce que ¼ de pouce environ de fils soient exposés sur le côté extrudé de l'étrier de montage.
2) Visser l'écrou hexagonal sur l'extrémité la plus courte du tube fileté. Serrer pour fixer.
3) Aligner les fentes dans l'étrier de montage sur les trous taraudés dans la boîte de sortie. Serrer les deux (2) vis de l'étrier de montage dans la boîte de sortie. Centrer l'étrier dans la boîte de sortie. Resserrer les vis pour fixer.
4) Connecter les fils. Se porter au tableau ci-dessous pour faire les connexions.

Connector le fil noir ou rouge de la boîte	Connector le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse)	*Au cordon parallèle (à angles droits el strié)
Au transparent, doré, marron, ou noir sans fil distinctif	Au transparent, doré, marron, ou noir avec un til distinctif
Fil isolé (sauf fil vert) avec conducteur en cuivre	Fil isolé (sauf fil vert) avec conducteur en argent

*Remarque: Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est à angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).

Instructions d'installation (suite)

5) Placer soigneusement les raccords des fils dans la boîte de sortie en veillant à ce que les connexions ne soient pas déconnectées.
6) Pousser le luminaire au mur, passer le trou central du luminaire sur le tube fileté sur l'étrier de montage.
7) Glisser l'entretoise sur le tube fileté et dans le centre du trou du module.
8) Passer la rondelle de blocage sur le tube fileté. Visser l'écrou hexagonal sur le tube fileté. Serrer pour fixer.
9) Soulevez le diffuseur au niveau du luminaire. Ajustez le bord inférieur du diffuseur à l'intérieur de la lèvre de la plaque arrière. Les goujons filetés sur la plaque arrière doivent se situer à 'extérieur du diffuseur.
10) Placez la bague de renforcement sur le diffuseur. Alignez les trous situés dans la bague avec les extrémités des goujons
11) Serrez les boutons de serrage sur les goujons filetés. Serrez les boutons pour fixer l'anneau et le diffuseur.

FCC Information:

Cet appareil est conforme à la section 15 de la réglementation de la FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Cet équipement ne doit pas causer d'interférences nuisibles, et

2) Cet équipement doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque: Des tests ont confirmé que ce matériel respecte les limites d'un dispositif numérique de catégorie B, en vertu de la section 15 de la réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux communications de radio. Cependant, il est néanmoins possible qu'il y ait de l'interférence dans une installation en particulier. Si cet équipement cause du brouillage nuisible à la réception du signal de radio ou de télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'usager peut essayer de corriger l'interférence en appliquant une des mesures suivantes :

- Réorienter l'antenne de réception ou changer son emplacement.

• Augmenter la distance séparant l'équipement et le récepteur.
• Brancher le matériel dans la prise de courant d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé d'expérience.
