| Caractéristiques Techniques | Éclairage LED, puissance 15W, température de couleur 3000K, flux lumineux 1000 lumens |
|---|---|
| Utilisation | Idéal pour l'éclairage intérieur et extérieur, zones résidentielles et commerciales |
| Maintenance et Réparation | Vérifier régulièrement les connexions électriques, nettoyer les surfaces pour éviter l'accumulation de poussière |
| Sécurité | Conforme aux normes de sécurité électrique, installation recommandée par un professionnel |
| Informations Générales | Durée de vie estimée de 50 000 heures, garantie de 5 ans |
FOIRE AUX QUESTIONS - 10797NILED Kichler
Questions des utilisateurs sur 10797NILED Kichler
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice 10797NILED - Kichler et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 10797NILED de la marque Kichler.
MODE D'EMPLOI 10797NILED Kichler

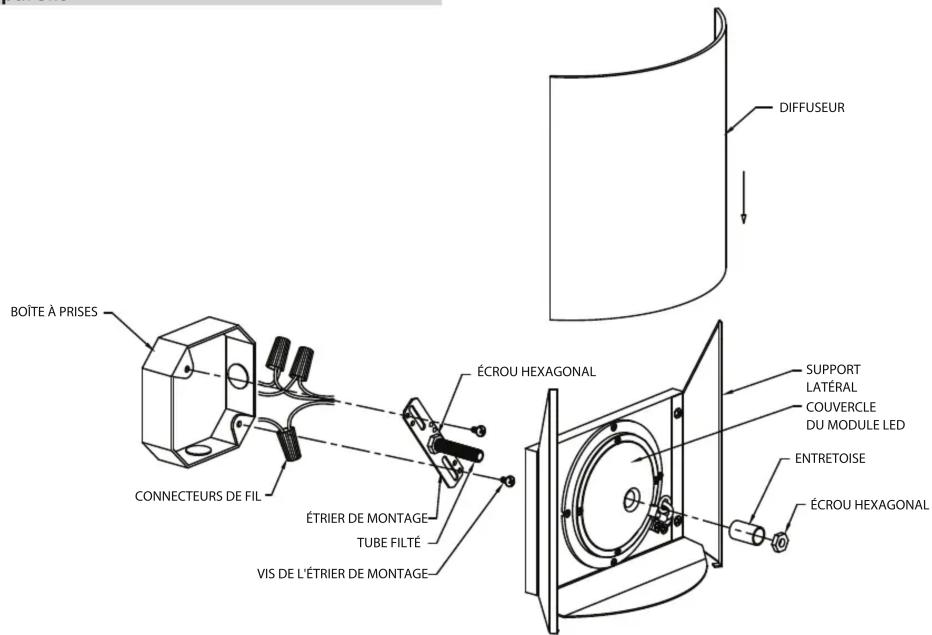

Diagramme d'appareils
ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES – Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.
ATTENTION :
Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.
RÉGLAGE DE L'INTENSITÉ :
Ce luminaire à DEL est compatible avec la plupart des régulateurs d'intensité pour ampoules incandescentes, régulateurs d'intensité pour DEL, et régulateurs d'intensité électroniques basse tension. Pour une performance optimale, un régulateur d'intensité électronique basse tension devrait être utilisé.
Consulter kichler.com/dimming pour obtenir une liste de gradateurs compatibles.
NETTOYAGE :
- Soyez toujours certain que l'alimentation électrique du luminaire est fermée avant le nettoyage.
- N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.
Instructions d'installation
1) Visser l'extrémité du tuyau fileté dans le trou au centre de la sangle de fixation jusqu'à environ 1/4 de pouce de fil est esposée sur le côté extrudé de sangle de fixation.
2) Visser l'écrou hexagonal sur l'extrémité plus courte de la tige filetée. Serrer pour fixer.
3) Branchez la sangle de montage à la boîte de sortie avec les vis de fixation de sangle.
4) Connecter les fils. Se porter au tableau ci-dessous pour faire les connexions.
| Connector le fil noir ou rouge de la boîte | Connector le fil blanc de la boîte |
| A Noir A Blanc | |
| *Au cordon parallèle (rond et lisse) | *Au cordon parallèle (à angles droits el strié) |
| Au transparent, doré, marron, ou noir sans fil distinctif | Au transparent, doré, marron, ou noir avec un til distinctif |
| Fil isolé (sauf fil vert) avec conducteur en cuivre | Fil isolé (sauf fil vert) avec conducteur en argent |
*Remarque: Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est à angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).
Instructions d'installation (suite)Précautions
5) Placer soigneusement les raccords des fils dans la boîte de sortie en veillant à ce que les connexions ne soient pas déconnectées.
6) Pousser le luminaire vers au mur, passer le trou central du luminaire sur le tube fileté sur l'étrier de montage.
7) Glisser l'entretoise sur le tube fileté et dans le centre du trou du module.
8) Passer la rondelle de blocage sur le tube fileté. Visser l'écrou hexagonal sur le tube fileté. Serrer pour fixer.
9) Soulever le diffuseur au niveau du luminaire Tourner le diffuseur dans le sens horaire pour fixer le luminaire.
FCC Information:
Cet appareil est conforme à la section 15 de la réglementation de la FCC. L'exploitation est soumise aux deux conditions suivantes :
1) Cet équipement ne doit pas causer d'interférences nuisibles, et
2) Cet équipement doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable. Remarque: Des tests ont confirmé que ce matériel respecte les limites d'un dispositif numérique de catégorie B, en vertu de la section 15 de la réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux communications de radio. Cependant il est néanmoins possible qu'il y ait de l'interférence dans une installation particulier. Si cet équipement cause du brouillage nuisible à la réception signal de radio ou de télévision, ce qui peut être déterminé en éteignant par rallumant l'appareil, l'usager peut essayer de corriger l'interférence en appliquant une des mesures suivantes :
- Réorienter l'antenne de réception ou changer son emplacement.
- Augmenter la distance séparant l'équipement et le récepteur.
- Brancher le matériel dans la prise de courant d'un circuit différent de celui auquel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télé d'expérience.
