10798NILED - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Marque	Kichler
Modèle	10798NILED (également compatible 10799LED et 10800LED)
Catégorie	Éclairage
Type de produit	Applique murale LED
Source lumineuse	Module LED intégré (non remplaçable)
Alimentation	Raccordement direct au secteur 120V
Dimmable	Oui, compatible avec la plupart des gradateurs pour LED, incandescents et électroniques basse tension
Matériau	Aluminium et plastique (diffuseur)
Installation	Murale, fixation sur boîte de sortie
Connexion électrique	Fils: noir/blanc, avec tableau de connexion pour fils parallèles
Entretien et nettoyage	Utiliser un chiffon doux humide, courant coupé. Éviter produits abrasifs/acides.
Sécurité	Couper le courant au panneau électrique avant toute installation ou nettoyage.
Pièces détachées et réparabilité	Module LED intégré non remplaçable. Pièces: diffuseur, plaques, connecteurs disponibles.
Informations générales	Conforme à la réglementation FCC Part 15.
Compatibilité gradateurs	Consulter kichler.com/dimming pour la liste complète.

FOIRE AUX QUESTIONS - 10798NILED Kichler

Quelles précautions prendre avant d'installer ce luminaire ?

Avant toute installation, coupez le courant au niveau du panneau du disjoncteur ou de la boîte à fusibles. Respectez les codes d'électricité nationaux et locaux. Si vous n'êtes pas qualifié, faites appel à un électricien certifié.

Puis-je utiliser un variateur d'intensité avec ce luminaire ?

Oui, ce luminaire LED est compatible avec la plupart des gradateurs pour incandescentes, LED et électroniques basse tension. Pour des performances optimales, utilisez un gradateur électronique basse tension. Consultez la liste des gradateurs compatibles sur kichler.com/dimming.

Comment nettoyer le luminaire ?

Assurez-vous que l'alimentation est coupée. Utilisez uniquement un chiffon doux humide. N'utilisez pas de produits de nettoyage acides ou abrasifs, car ils peuvent endommager la finition.

Que faire si la lumière ne s'allume pas ou scintille ?

Vérifiez que le courant est bien rétabli et que les connexions sont correctes. Si vous utilisez un gradateur, assurez-vous qu'il est compatible. Essayez de remplacer le gradateur par un modèle recommandé. Si le problème persiste, contactez un électricien.

Ce luminaire est-il conforme à la réglementation FCC ?

Oui, cet appareil est conforme à la section 15 de la réglementation FCC. Il ne doit pas causer d'interférences nuisibles et doit accepter toute interférence reçue.

Quels modèles sont couverts par cette notice ?

Cette notice couvre les modèles 10798NILED, 10799LED et 10800LED de la marque Kichler.

Comment connecter les fils électriques ?

Suivez le tableau de connexion : connectez le fil noir ou rouge de la boîte au fil noir du luminaire, et le fil blanc de la boîte au fil blanc. Pour les fils parallèles, le fil neutre est celui à angles droits ou strié. Utilisez les connecteurs fournis.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse avec foret adapté, de vis de montage et d'ancrages (fournis). Assurez-vous d'avoir un coupe-circuit pour couper l'alimentation.

Puis-je installer ce luminaire à l'extérieur ?

La notice ne spécifie pas d'utilisation extérieure. Il est probablement conçu pour une utilisation intérieure uniquement. Vérifiez les spécifications de l'indice de protection (IP) sur l'emballage ou contactez le fabricant.

Où trouver la liste des gradateurs compatibles ?

Consultez le site web de Kichler à l'adresse kichler.com/dimming pour obtenir une liste à jour des gradateurs compatibles avec ce luminaire.

MODE D'EMPLOI 10798NILED Kichler

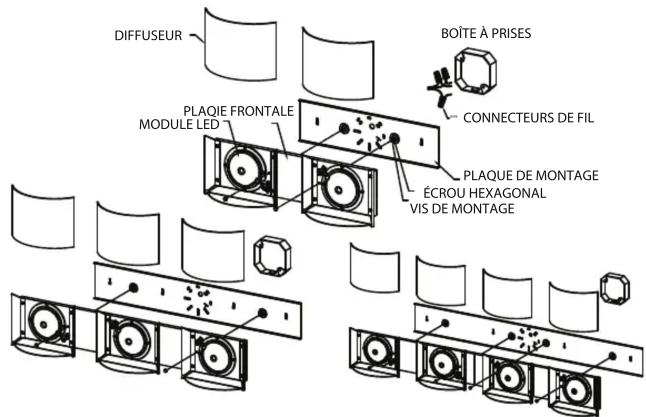

Diagramme d'appareils

10798LED (USE FOR 10799LED & 10800LED)

Précautions

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES – Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

ATTENTION :

Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.

RÉGLAGE DE L'INTENSITÉ :

Ce luminaire à DEL est compatible avec la plupart des régulateurs d'intensité pour ampoules incandescentes, régulateurs d'intensité pour DEL, et régulateurs d'intensité électroniques basse tension. Pour une performance optimale, un régulateur d'intensité électronique basse tension devrait être utilisé. Consulter kichler.com/dimming pour obtenir une liste de gradateurs compatibles.

NETTOYAGE :

• Soyez toujours certain que l'alimentation électrique du luminaire est fermée avant le nettoyage.
• N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

FCC Information:

Cet appareil est conforme à la section 15 de la réglementation de la FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Cet équipement ne doit pas causer d'interférences nuisibles, et
2) Cet équipement doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable.
Remarque: Des tests ont confirmé que ce matériel respecte les limites d'un dispositif numérique de catégorie B, en vertu de la section 15 de la réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux communications de radio. Cependant, il est néanmoins possible qu'il y ait de l'interférence dans une installation en particulier. Si cet équipement cause du brouillage nuisible à la réception du signal de radio ou de télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'usager peut essayer de corriger l'interférence en appliquant une des mesures suivantes :

• Réorienter l'antenne de réception ou changer son emplacement.
• Augmenter la distance séparant l'équipement et le récepteur.
• Brancher le matériel dans la prise de courant d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé d'expérience.

Instructions d'installation

1) Installer les vis de montage sur le panneau arrière à l'aide de l'écrou hexagonal.
2) Au centre du panneau arrière se trouvent des fentes défon çables. Enlever l'ensemble correspondant à votre boîte de sortie.
3) Positionner la plaque arrière sur la boîte de sortie. Sécuriser le panneau arrière sur la boîte de sortie à l'aide des vis de l'étrier de montage fournies (ce sont les vis les plus courtes des deux types de vis)
4) Marquer l'emplacement des fentes en trou de serrure extérieure de la plaque arrière sur le mur. Marquer seulement la partie étroite de la fente en trou de serrure. Retirer la plaque arrière du mur. Percer les trous à l'aide d'un foret de taille appropriée. Insérer les ancrages fournis dans les trous.
5) Connecter les fils. Se porter au tableau ci-dessous pour faire les connexions.

Connector le fil noir ou rouge de la boîte	Connector le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse)	*Au cordon parallèle (à angles droits el strié)
Au transparent, doré, marron, ou noir sans fil distinctif	Au transparent, doré, marron, ou noir avec un til distinctif
Fil isolé (sauf fil vert) avec conducteur en cuivre	Fil isolé (sauf fil vert) avec conducteur en argent

*Remarque: Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est á angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).

6) Replacer soigneusement les fils dans la boîte de sortie en veillant à ce que les connexions ne soient pas déconnectées.
7) Fixer le panneau arrière sur la boîte de sortie avec les vis de l'étrier de montage.
8) Fixer le panneau arrière au mur avec le jeu de trous sur chacune des extrémités du luminaire l'aide des vis à bois et ancres en plastique fournies.
9) Passer les trous de la plaque de contact sur les vis de montage et le panneau arrière.
10) Fixer la plaque de contact au panneau arrière à l'aide des rondelles de blocage et des boules de blocage.
11) Abaisser soigneusement chaque diffuseur et les poser sur les languettes inférieures des supports latéraux.
