Dover 6719NI - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Applique murale
Marque	Kichler
Modèle	Dover 6719NI
Catégorie	Éclairage mural
Usage	Intérieur
Matériau principal	Métal et verre
Finition	Nickel brossé
Source lumineuse	Ampoule à vis (non incluse)
Type d'ampoule recommandé	Standard à incandescence ou LED (non spécifié)
Puissance maximale	60 W (estimation)
Tension d'alimentation	120 V AC
Fréquence	60 Hz
Montage	Mural
Indice de protection	IP20 (estimation)
Poids	Environ 1 kg
Fonctions	Éclairage d'accentuation décoratif
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Couper le courant avant installation ; ne pas trop serrer l'anneau de douille
Installation	Nécessite câblage électrique ; suivre les étapes de la notice
Compatibilité boîte	Boîte de sortie standard
Pièces incluses	Étrier de montage, écrous hexagonaux, verre, douille, bague de douille, bouton de blocage

FOIRE AUX QUESTIONS - Dover 6719NI Kichler

Comment installer le luminaire Dover 6719NI ?

Coupez d'abord le courant au niveau du panneau principal. Suivez les étapes de la notice : fixez l'étrier de montage, réalisez les connexions électriques selon le tableau, puis fixez le luminaire au mur et installez le verre avec l'anneau de douille.

Quelle ampoule utiliser avec ce luminaire ?

Utilisez une ampoule à vis standard (type E26 ou E27). La puissance maximale recommandée est de 60 W. L'ampoule n'est pas incluse. Vous pouvez utiliser une ampoule LED, incandescente ou fluocompacte compatible.

Comment nettoyer le luminaire ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition. Assurez-vous que l'ampoule est froide et que le courant est coupé avant le nettoyage.

Que faire si le verre ne tient pas en place ?

Vérifiez que l'anneau de douille est bien vissé sur la douille. Serrez-le fermement mais sans excès pour éviter de casser le verre. Si le problème persiste, assurez-vous que le verre est correctement positionné sur la douille.

Comment connecter les fils électriques ?

Référez-vous au tableau de connexion dans la notice : connectez le fil noir ou rouge de la boîte au fil noir du luminaire, et le fil blanc de la boîte au fil blanc du luminaire. Pour les fils parallèles, le fil neutre est strié ou à angle droit. Utilisez des connecteurs de fil appropriés.

Quel type de boîte de sortie est nécessaire ?

Une boîte de sortie standard pour montage mural, compatible avec le diamètre de l'étrier de montage. Assurez-vous que la boîte est solidement fixée au mur.

Puis-je utiliser ce luminaire à l'extérieur ?

Non, ce luminaire est conçu pour un usage intérieur uniquement. Il n'est pas adapté aux conditions extérieures (humidité, intempéries).

Comment remplacer l'ampoule ?

Coupez le courant. Dévissez l'anneau de douille, retirez le verre, remplacez l'ampoule, puis remettez le verre et revissez l'anneau sans trop serrer.

Ce luminaire est-il dimmable ?

La notice ne spécifie pas si le luminaire est dimmable. Pour un variateur, utilisez une ampoule dimmable compatible et un variateur adapté. En l'absence d'information, considérez qu'il n'est pas dimmable par défaut.

Que faire en cas de dysfonctionnement après installation ?

Vérifiez d'abord que le courant est bien rétabli et que toutes les connexions sont correctes et sécurisées. Si le problème persiste, coupez le courant et inspectez les fils. En cas de doute, contactez un électricien professionnel.

MODE D'EMPLOI Dover 6719NI Kichler

ATTENTION - RISQUE DE DÉCHARGES ÉLECTRIQUES - Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

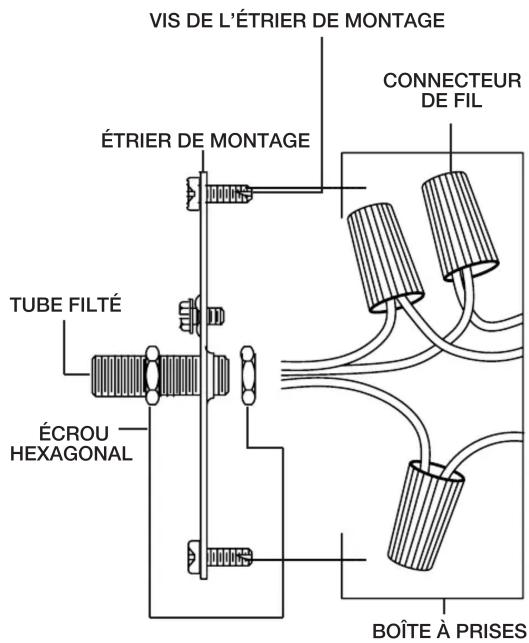

1) Visser écrou hexagonal sur la tige filetée pour que 5 fils sont exposés sous écrou hexagonal. Par dessous de sangle de fixation longue extrémité de fil de fileté tuyau dans le trou une courroie de fixation jusqu'à ce que l'écrou hexagonal touche une courroie de fixation. Serrer l'écrou hexagonal contre une courroie de fixation.
2) Fil deuxième écrou hexagonal sur l'autre extrémité de la tige filetée. Serrer l'écrou hexagonal contre une courroie de fixation. Connexions des fils font
3) Fixez courroie de fixation pour boîte de sortie avec sangle de fixation vis.
4) Référence tableau suivant pour les connexions correctes et fil en conséquence.

Connector le fil noir ou rouge de la boîte	Connector le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse)	*Au cordon parallele (à angles droits el strié)
Au transparent, doré, marron, ou noir sans fil distinctif	Au transparent, doré, marron, ou noir avec un til distinctif
Fil isolé (sauf fil vert) avec conducteur en cuivre	Fil isolé (sauf fil vert) avec conducteur en argent

*Remarque: Avec emploi d'un fil parallèle (SPT I et SPT II). Le fil neutre est á angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).

ANNEAU DE DOUILLE

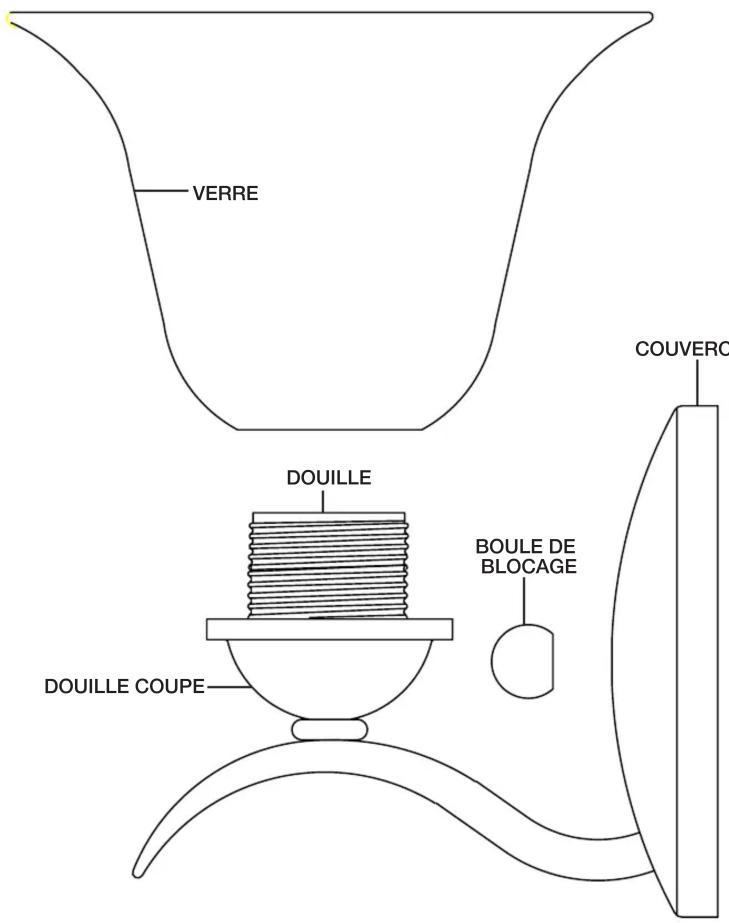

5) Luminaire pousser à mur soigneusement en passant fileté tuyau dans le trou dans la canopée. Assurez-vous que tous les fils sont à l'intérieur de la verrière et de ne pas se coincer entre le mur et la verrière de l'appareil.
6) Dévissable de blocage sur la tige filetée. Serrez le bouton de blocage pour fixer l'appareil au mur.
7) Placez verre sur socket. Passez trou en verre sur socket et reste sur coupe en verre.
8) Vissez la bague de douille sur socket. Serrez l'anneau de douille pour fixer le verre en place. (Ne pas trop serrer.)
9) Insert recommandé ampoules. (Non inclus)
