Caractéristiques	Détails
Type d'éclairage	Éclairage intérieur
Source lumineuse	Ampoule LED
Puissance maximale	60 Watts
Voltage	120 Volts
Dimensions	Hauteur : 30 cm, Largeur : 20 cm
Matériaux	Acier, verre
Style	Moderne
Installation	Montage au plafond
Entretien	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Garantie	2 ans
Normes de sécurité	Conforme aux normes UL
Utilisation recommandée	Idéal pour les salons, salles à manger et bureaux

FOIRE AUX QUESTIONS - 16260 Kichler

Comment installer le Kichler 16260 ?

Pour installer le Kichler 16260, commencez par couper l'alimentation électrique. Fixez le support au plafond à l'aide des vis fournies, puis connectez les fils en suivant le code couleur. Une fois les connexions sécurisées, fixez le luminaire au support et remettez l'alimentation sous tension.

Quel type d'ampoule puis-je utiliser avec le Kichler 16260 ?

Le Kichler 16260 est compatible avec des ampoules de type LED ou incandescentes d'une puissance maximale de 60 W. Assurez-vous de choisir des ampoules qui respectent ces spécifications.

Le Kichler 16260 est-il dimmable ?

Oui, le Kichler 16260 est dimmable, mais il est important d'utiliser un variateur compatible. Assurez-vous également que les ampoules utilisées sont également dimmables.

Comment nettoyer le Kichler 16260 ?

Pour nettoyer le Kichler 16260, éteignez le luminaire et laissez-le refroidir. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le Kichler 16260 ne s'allume pas ?

Si le Kichler 16260 ne s'allume pas, vérifiez d'abord que l'ampoule est correctement installée et fonctionnelle. Assurez-vous que l'alimentation électrique est activée et qu'aucun fusible n'est grillé. Si le problème persiste, contactez un électricien.

Quelle est la taille du Kichler 16260 ?

Le Kichler 16260 mesure environ 30 cm de hauteur et 25 cm de largeur. Vérifiez les spécifications pour plus de détails sur les dimensions précises.

Le Kichler 16260 peut-il être utilisé à l'extérieur ?

Non, le Kichler 16260 est conçu pour un usage intérieur uniquement. Ne l'installez pas dans des zones exposées aux intempéries.

Où puis-je acheter des pièces de rechange pour le Kichler 16260 ?

Les pièces de rechange pour le Kichler 16260 peuvent être achetées auprès de revendeurs agréés Kichler ou sur des sites de vente en ligne spécialisés dans l'éclairage.

MODE D'EMPLOI 16260 Kichler

Pour L'assemblage et L'installation Au Canada

OUTDOOR USE ONLY

DOM ETRE INSTALLE A L'EXTERIEUR

CAUTIONS

SAFETY INSTRUCTIONS

READ THIS FIRST

Pour L'assemblage et L'installation Au Canada

OUTDOOR USE ONLY

DOM ETRE INSTALLE A L'EXTERIEUR

PRÉCAUTIONS

LIRE TOUTES LES DIRECTIVES AVEC SOIN AVANT DE

COMMENCER L'INSTALLATION

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES :

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

AVERTISSEMENT :

Ce luminaire doit être installé conformément aux Codes D'électricité Canadien (CEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié. Ne pas se conformer à ces codes et directives pourrait provoquer des blessures sérieuses et/ou des dommages matériels et rendre la garantie non valide.

NETTOYAGE :

• Soyez toujours certain que l'alimentation électrique du luminaire est fermée avant le nettoyage.
• N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

A UTILISER UNIQUEMENT POUR LES SYSTÈMES D'ÉCLAIRAGE PAYSAGER

1. Le dispositif est accepté en tant que composant d'un système d'éclairage paysager lorsque la compatibilité de la combinaison doit être déterminée par CSA ou les autorités d'inspection locales ayant compétence.

2. L'appareil doit être connecté à un transformateur supplémentaire à basse tension approuvé pour une utilisation avec les systèmes d'éclairage paysager.

3. Cet apareil doit être connecté à un câblage secondaire du type suivant: 12GA 60°C type minimum;

SPT-3 compatible pour utilisation extreme;

ou câble d'éclairage paysager agréé.

1. AVERTISSEMENT – RISQUE DE CHOC ÉLECTRIQUE : Ce luminaire ne doit pas être installé à moins de 3 m d'une piscine, d'un spa ou d'une fontaine.

2. Ce luminaire doit être utilisé uniquement avec une unité d'alimentation (transformateur) d'une puissance maximale de 300 W (25 AMP) 15 V.

3. Le câble basse tension de l'unité :

a) doit être protégé en acheminant le câble près des luminaires ou des raccords ou près de la structure d'un bâtiment telle qu'une maison ou une terrasse ;
b) ne doit pas être souterrain sauf pour les 15,2 cm (6 po) maximum servant à la connexion au câblage secondaire principal ; et
c) doit avoir la longueur coupée de manière à ce qu'il soit raccordé à un connecteur à moins de 15,2 cm (6 po) d'une structure de bâtiment, d'un luminaire ou d'un raccord.

1. Le fil à enfouissement direct doit être enterré à au moins 152 mm sous la surface du sol.

REMARQUE : si des fils supplémentaires sont nécessaires pour l'installation souterraine, contacter le distributeur local des produits paysagistes Kichler®.

- Un fil 10 GA peut être acheté dans une longueur de 76 m (15504-BK).

- Un fil 12 GA peut être acheté dans une longueur de 30 m (15501-BK); 76 m (15502-BK); 152 m (15505-BK); et 304 m (15506-BK).

1. Câblage connexions doivent être faites avec fil approuvé/répertoriés connexion ou les dispositifs adaptés à l'application. Ne pas dépasser les spécifications du fabricant du câblage combinaison pour la taille et la quantité des conducteurs.

ATTENTION

LORS DE L'INSTALLATION D'ECLAIRAGE DE JARDIN KICHLER (TENSION DU SECTEUR OU BASSE TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU COMBUSTIBLE.

LORS DE L'ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES, LES AIGUILLES DE PIN, LES BRINS D'HERBE, L'HUMUS, ET TOUT DEBRIS QUI S'EST ACCUMULE SUR L'AMPOULE DE LA LAMPE, LA LENTILLE OU LE CORPS DU LUMINAIRE.

INSTRUCTIONS D'INSTALLATION

1. COUPER LE COURANT ÉLECTRIQUE.

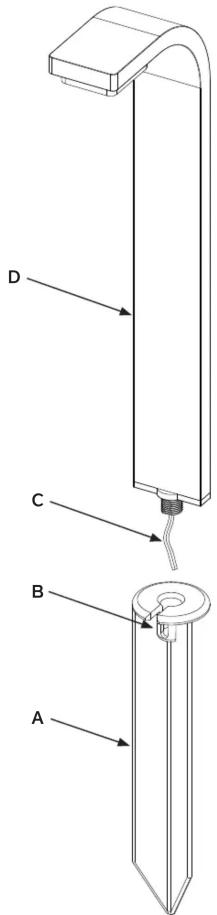

1. Déterminer l'emplacement pour l'installation du luminaire. À l'endroit choisi, enfoncer le piquet[A] dans le sol. Pour ne pas endommager le piquet, placer une plaque en haut du piquet et taper dessus avec un marteau ou un mailet en caoutchouc. Si le sol est dur et que le piquet est difficile à installer, creuser un trou en parallèle dans le sol à l'aide d'une pelle plate.

2. Nettoyer la terre au niveau du chemin de câble[B] dans le piquet.

3. Acheminer le câble[C] du luminaire par le chemin de câbles et visser la tige[D] dans le piquet. Prendre toute les précautions nécessaires pour ne pas tordre le fil. Si le montage ne paraît pas droit, ajuster en enfonçant ou en ressortant le piquet (n'ajuster que le piquet).

4. Effectuez les connexions des fils au fil d'alimentation basse tension du secteur à l'aide des connecteurs remplis de gel (fournis) en suivant les instructions sur le sac.

6. RÉGLAGE DE LA DIRECTION DE LA LUMIÈRE (MODÈLE N°16263 UNIQUEMENT)

Localisez la vis de réglage sur le dessus du luminaire (Voir Fig. 1)

Utilisez une clé hexagonale (fournie) pour desserrer la vis de réglage (demi-tour dans le sens inverse des aiguilles d'une montre).

Ajustez la direction de la lumière, puis resserrez la vis de réglage (demi-tour dans le sens des aiquilles d'une montre).

REMARQUE : Ne pas retirer complètement la vis de réglage.

REMARQUE : La direction de la lumière peut être ajustée selon les besoins jusqu'à 45° par rapport au réglage d'usine (Voir Fig. 2).

DIAGRAMME D'APPAREILS

REMARQUE : CES INSTRUCTIONS D'INSTALLATION CONCERNENT LES MODELES N° :

RÉGLAGE DU MODÈLE N° 16263

Fig. 1

Cet appareil est conforme à la section 15 de la réglementation de la FCC. L'exploitation est soumise aux deux conditions suivantes : 1. Cet équipement ne doit pas causer d'interférences nuisibles, et
2. Cet équipement doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque: Des tests ont confirmé que ce matériel respect les limites d'un dispositif numérique de catégorie B, en vertu de la section 15 de la réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radioflréquance et, si n'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux communications de radio. Cependant, il est plusément à la réception du signal de la fréquence de un étracurier. Si cet équipement, cause du brouillage nuisible à la réception du signal de la radio ou de télévision, ce qui peut être déterminé en éteignant puis en ralluant l'appareil, l'usager peut essager de corriger l'interférence en appliquant une des mesures suivantes :

Remarque: Des tests ont confirmé que ce matériel respect les limites d'un dispositif numérique de catégorie B, en vertu de la section 15 de la réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radiofléquence et, si n'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux communications de radio. Cependant, il est plus à la réception du signal de la réception du signal du particulier. Si cet équipement causait au brouillage nuisible à la réception du signal de la radio ou de télévision, ce qui peut être détenirant la réteignant puis en rallumant l'appareil, il sager peut essager de corriger l'interférence en appluant une des mesures suivantes :

• Reorienter l'antenne de reception ou changer son emplacement.
• Augmenter la distance séparant l'équipement et le récepteur.
• Brancher le matériel dans la prise de courant d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé d'expérience.
