Path 16265BKT30 - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'éclairage	Éclairage extérieur
Source lumineuse	LED
Puissance	30 watts
Couleur de lumière	3000K (blanc chaud)
Matériau	Aluminium
Indice de protection	IP65 (résistant aux intempéries)
Dimensions	Longueur : 15 cm, Largeur : 10 cm, Hauteur : 20 cm
Installation	Fixation au sol, câblage nécessaire
Maintenance	Nettoyage régulier avec un chiffon doux, vérification des connexions électriques
Sécurité	Ne pas exposer à des températures extrêmes, respecter les normes électriques locales
Garantie	2 ans
Utilisation recommandée	Chemins, allées, jardins

FOIRE AUX QUESTIONS - Path 16265BKT30 Kichler

Comment installer le Kichler Path 16265BKT30 ?

Pour installer le Kichler Path 16265BKT30, commencez par couper l'alimentation électrique. Fixez le luminaire au sol ou au mur selon vos préférences en utilisant les vis fournies. Assurez-vous de respecter les instructions du manuel d'installation pour un montage sécurisé.

Quelle est la puissance maximale de l'ampoule compatible avec ce produit ?

Le Kichler Path 16265BKT30 est conçu pour des ampoules de maximum 10 watts. Veillez à utiliser des ampoules compatibles pour éviter tout dommage.

Est-ce que le Kichler Path 16265BKT30 est étanche ?

Oui, le Kichler Path 16265BKT30 est conçu pour être utilisé à l'extérieur et est résistant aux intempéries, ce qui le rend étanche aux éclaboussures.

Comment remplacer l'ampoule du Kichler Path 16265BKT30 ?

Pour remplacer l'ampoule, coupez l'alimentation électrique, dévissez le couvercle du luminaire, retirez l'ampoule usagée et insérez la nouvelle ampoule en vous assurant qu'elle est bien fixée. Remettez ensuite le couvercle et rétablissez l'alimentation.

Quelle est la durée de vie de l'ampoule fournie avec le produit ?

L'ampoule fournie avec le Kichler Path 16265BKT30 a une durée de vie estimée à environ 25 000 heures, selon l'utilisation et les conditions d'éclairage.

Le Kichler Path 16265BKT30 est-il compatible avec un variateur ?

Non, le Kichler Path 16265BKT30 n'est pas compatible avec les variateurs. Il fonctionne avec un circuit standard sans variation d'intensité.

Quels sont les matériaux utilisés dans la fabrication du Kichler Path 16265BKT30 ?

Le Kichler Path 16265BKT30 est fabriqué en métal durable avec une finition résistante à la corrosion, ce qui le rend adapté pour un usage extérieur.

Y a-t-il une garantie pour le Kichler Path 16265BKT30 ?

Oui, le Kichler Path 16265BKT30 est généralement couvert par une garantie limitée de 5 ans contre les défauts de fabrication. Veuillez consulter le document de garantie inclus pour plus de détails.

MODE D'EMPLOI Path 16265BKT30 Kichler

Pour L'assemblage et L'installation Au Canada

OUTDOOR USE ONLY

DOM ETRE INSTALLE A L'EXTERIEUR

CAUTIONS

SAFETY INSTRUCTIONS

READ THIS FIRST

Pour L'assemblage et L'installation Au Canada

OUTDOOR USE ONLY

DOM ETRE INSTALLE A L'EXTERIEUR

PRÉCAUTIONS

LIRE TOUTES LES DIRECTIVES AVEC SOIN AVANT DE

COMMENCER L'INSTALLATION

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES :

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

AVERTISSEMENT :

Ce luminaire doit être installé conformément aux Codes D'électricité Canadien (CEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié. Ne pas se conformer à ces codes et directives pourrait provoquer des blessures sérieuses et/ou des dommages matériels et rendre la garantie non valide.

NETTOYAGE :

• Soyez toujours certain que l'alimentation électrique du luminaire est fermée avant le nettoyage.
• N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

A UTILISER UNIQUEMENT POUR LES SYSTÈMES D'ÉCLAIRAGE PAYSAGER

1. Le dispositif est accepté en tant que composant d'un système d'éclairage paysager lorsque la compatibilité de la combinaison doit être déterminée par CSA ou les autorités d'inspection locales ayant compétence.

2. L'appareil doit être connecté à un transformateur supplémentaire à basse tension approuvé pour une utilisation avec les systèmes d'éclairage paysager.

3. Cet apareil doit être connecté à un câblage secondaire du type suivant: 12GA 60°C type minimum;

SPT-3 compatible pour utilisation extreme;

ou câble d'éclairage paysager agréé.

1. AVERTISSEMENT – RISQUE DE CHOC ÉLECTRIQUE : Ce luminaire ne doit pas être installé à moins de 3 m d'une piscine, d'un spa ou d'une fontaine.

2. Ce luminaire doit être utilisé uniquement avec une unité d'alimentation (transformateur) d'une puissance maximale de 300 W (25 AMP) 15 V.

3. Le câble basse tension de l'unité :

a) doit être protégé en acheminant le câble près des luminaires ou des raccords ou près de la structure d'un bâtiment telle qu'une maison ou une terrasse ;
b) ne doit pas être souterrain sauf pour les 15,2 cm (6 po) maximum servant à la connexion au câblage secondaire principal ; et
c) doit avoir la longueur coupée de manière à ce qu'il soit raccordé à un connecteur à moins de 15,2 cm (6 po) d'une structure de bâtiment, d'un luminaire ou d'un raccord.

1. Le fil à enfouissement direct doit être enterré à au moins 152 mm sous la surface du sol.

REMARQUE : si des fils supplémentaires sont nécessaires pour l'installation souterraine, contacter le distributeur local des produits paysagistes Kichler®.

- Un fil 10 GA peut être acheté dans une longueur de 76 m (15504-BK).

- Un fil 12 GA peut être acheté dans une longueur de 30 m (15501-BK); 76 m (15502-BK); 152 m (15505-BK); et 304 m (15506-BK).

1. Câblage connexions doivent être faites avec fil approuvé/répertoriés connexion ou les dispositifs adaptés à l'application. Ne pas dépasser les spécifications du fabricant du câblage combinaison pour la taille et la quantité des conducteurs.

ATTENTION

LORS DE L'INSTALLATION D'ECLAIRAGE DE JARDIN KICHLER (TENSION DU SECTEUR OU BASSE TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU COMBUSTIBLE.

LORS DE L'ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES, LES AIGUILLES DE PIN, LES BRINS D'HERBE, L'HUMUS, ET TOUT DEBRIS QUI S'EST ACCUMULE SUR L'AMPOULE DE LA LAMPE, LA LENTILLE OU LE CORPS DU LUMINAIRE.

INSTRUCTIONS D'INSTALLATION

1. COUPER LE COURANT ÉLECTRIQUE.

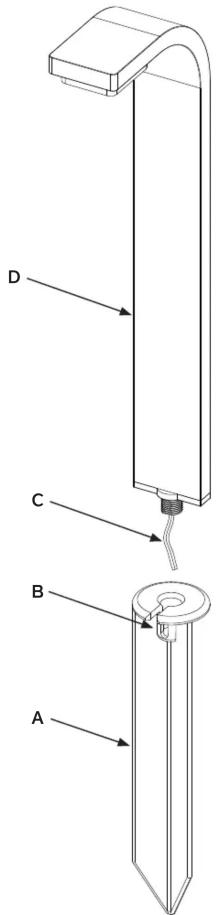

1. Déterminer l'emplacement pour l'installation du luminaire. À l'endroit choisi, enfoncer le piquet[A] dans le sol. Pour ne pas endommager le piquet, placer une plaque en haut du piquet et taper dessus avec un marteau ou un mailet en caoutchouc. Si le sol est dur et que le piquet est difficile à installer, creuser un trou en parallèle dans le sol à l'aide d'une pelle plate.

2. Nettoyer la terre au niveau du chemin de câble[B] dans le piquet.

3. Acheminer le câble[C] du luminaire par le chemin de câbles et visser la tige[D] dans le piquet. Prendre toute les précautions nécessaires pour ne pas tordre le fil. Si le montage ne paraît pas droit, ajuster en enfonçant ou en ressortant le piquet (n'ajuster que le piquet).

4. Effectuez les connexions des fils au fil d'alimentation basse tension du secteur à l'aide des connecteurs remplis de gel (fournis) en suivant les instructions sur le sac.

6. RÉGLAGE DE LA DIRECTION DE LA LUMIÈRE (MODÈLE N°16263 UNIQUEMENT)

Localisez la vis de réglage sur le dessus du luminaire (Voir Fig. 1)

Utilisez une clé hexagonale (fournie) pour desserrer la vis de réglage (demi-tour dans le sens inverse des aiguilles d'une montre).

Ajustez la direction de la lumière, puis resserrez la vis de réglage (demi-tour dans le sens des aiquilles d'une montre).

REMARQUE : Ne pas retirer complètement la vis de réglage.

REMARQUE : La direction de la lumière peut être ajustée selon les besoins jusqu'à 45° par rapport au réglage d'usine (Voir Fig. 2).

DIAGRAMME D'APPAREILS

REMARQUE : CES INSTRUCTIONS D'INSTALLATION CONCERNENT LES MODELES N° :

RÉGLAGE DU MODÈLE N° 16263

Fig. 1

Cet appareil est conforme à la section 15 de la réglementation de la FCC. L'exploitation est soumise aux deux conditions suivantes : 1. Cet équipement ne doit pas causer d'interférences nuisibles, et
2. Cet équipement doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque: Des tests ont confirmé que ce matériel respect les limites d'un dispositif numérique de catégorie B, en vertu de la section 15 de la réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radioflréquance et, si n'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux communications de radio. Cependant, il est plusément à la réception du signal de la fréquence de un étracurier. Si cet équipement, cause du brouillage nuisible à la réception du signal de la radio ou de télévision, ce qui peut être déterminé en éteignant puis en ralluant l'appareil, l'usager peut essager de corriger l'interférence en appliquant une des mesures suivantes :

Remarque: Des tests ont confirmé que ce matériel respect les limites d'un dispositif numérique de catégorie B, en vertu de la section 15 de la réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d'une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie radiofléquence et, si n'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux communications de radio. Cependant, il est plus à la réception du signal de la BFC, c'est possible par couiller. Si cet équipement causait donc un brouillage nuisible à la réception du signal de la radio ou de télévision, ce qui peut être détenirant une éteignant puis en rallumant l'appareil, u'sager peut essager de corriger l'interférence en appluant une des mesures suivantes :

• Reorienter l'antenne de reception ou changer son emplacement.
• Augmenter la distance séparant l'équipement et le récepteur.
• Brancher le matériel dans la prise de courant d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé d'expérience.
