Kimrose 52410PN - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Marque	Kichler
Modèle	Kimrose 52410PN
Catégorie	Éclairage
Type de produit	Lustre ou applique suspendue
Style	Classique / Traditionnel
Matériau principal	Métal (finition nickel poli)
Finition	Nickel poli (PN)
Alimentation	Secteur, raccordement direct au boîtier
Tension nominale	120 V (standard américain)
Type d'ampoule	À vis, type E12 (candelabra) recommandé
Nombre d'ampoules	Non spécifié, vraisemblablement 2 à 4
Puissance maximale par ampoule	Non spécifiée, utiliser des ampoules à intensité recommandée
Indice de protection (IP)	IP20 (usage intérieur)
Classe de sécurité	Classe I (mise à la terre nécessaire)
Installation	Fixation au plafond sur boîte de jonction, assemblage de tiges réglables
Longueur de suspension réglable	Oui, par ajout ou retrait de tiges
Abat-jour / Verre	Verre dépoli inclus, montage par couvercle de douille
Entretien et nettoyage	Chiffon doux humide, pas de nettoyants abrasifs
Précautions d'installation	Couper le courant avant l'installation, respecter les codes locaux
Pièces incluses	Support de montage, tiges, accouplements, verres, couvercles de douille, vis et écrous
Garantie	Garantie constructeur standard

FOIRE AUX QUESTIONS - Kimrose 52410PN Kichler

Comment installer le lustre Kimrose 52410PN ?

L'installation doit être effectuée courant coupé. Suivez les étapes de la notice : assemblez les tiges, fixez le support de montage au plafond, connectez les fils (noir/rouge sur noir, blanc sur blanc, vert sur terre), puis fixez le cache et les verres.

Quel type d'ampoule utiliser ?

Utilisez des ampoules à vis de type E12 (candelabra) non fournies. La puissance maximale n'est pas spécifiée ; respectez les recommandations du fabricant.

Comment nettoyer le luminaire ?

Avant tout nettoyage, coupez l'alimentation. Utilisez un chiffon doux humide. Évitez les produits acides ou abrasifs qui pourraient endommager la finition nickel.

Puis-je installer ce lustre sur un variateur ?

Cela dépend du type d'ampoule. Si vous utilisez des ampoules à intensité variable (dimmable), le lustre est compatible avec un variateur adapté. Vérifiez la compatibilité de vos ampoules.

Comment ajuster la hauteur de suspension ?

La hauteur se règle en ajoutant ou retirant des tiges fournies. Suivez les instructions pour assembler les tiges avec les tubes filetés courts.

Que faire si le luminaire est mal équilibré ?

Assurez-vous que les tiges sont correctement vissées et que le support de montage est bien fixé. Si nécessaire, réajustez le support de montage en faisant glisser les vis de montage dans les trous oblongs.

Le lustre est-il livré avec les ampoules ?

Non, les ampoules ne sont pas incluses. Vous devez les acheter séparément, de type E12.

Comment remplacer une ampoule ?

Coupez le courant. Retirez le tube en plastique et le couvercle de douille, puis dévissez l'ampoule usagée. Remplacez-la par une neuve et remontez le couvercle.

Ce luminaire est-il adapté à une installation en extérieur ?

Non, ce modèle est conçu pour un usage intérieur uniquement (IP20). Ne l'installez pas dans une zone exposée à l'humidité.

Puis-je raccorder ce lustre à un boîtier sans mise à la terre ?

La notice indique que le luminaire est de Classe I et nécessite une mise à la terre. Ne l'installez pas si votre boîtier n'a pas de fil de terre ; faites appel à un électricien.

MODE D'EMPLOI Kimrose 52410PN Kichler

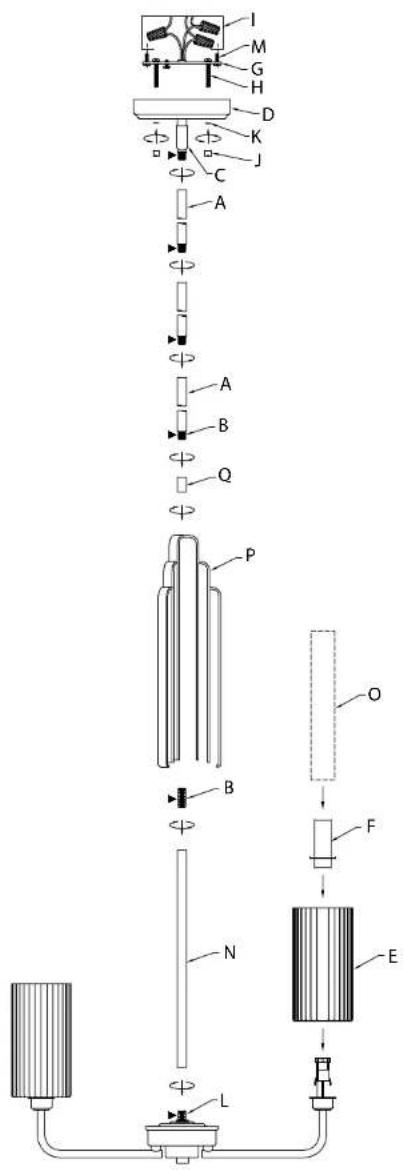

Diagramme d'appareils

[M] Vis de Fixation du

Support

[N] Tube

[O] Tube en Plastique

[P] Support

[Q] Accouplement

Précautions

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES -

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

ATTENTION:

Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.

NETTOYAGE :

• Soyez toujours certain que l'alimentation électrique du luminaire est fermée avant le nettoyage.
• N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

Instructions d'installation

1) Faites passer les fils du luminaire de l'accouplement[L] sur le tube[N]. Vissez le tube dans l'accouplement en haut du corps principal.
2) Faites passer les fils du luminaire par le tube fileté court[B] et vissez le tube fileté court en haut du tube[N].
3) Abaissez le support[P] sur le tube[N] en vous assurant que les fils du luminaire et le tube fileté court[B] passent par le trou sur le dessus du support.
4) Faites passer les fils du luminaire par l'accouplement[Q] et vissez l'accouplement sur un tube fileté court dépassant par le haut du support..
5) Faites passer les fils du luminaire de l'accouplement[Q] à travers le nombre souhaité de tiges[A] et de tubes filetés courts[B]. Vissez les tiges ensemble en vous servant des tubes filetés courts (fournis). REMARQUE : Appliquer du frein filet sur tous les filets de la tige indiqués par le symbole (▶) pour empêcher la rotation accidentelle du luminaire pendant le nettoyage, remplacement de lampe, etc.
6) Vissez les tiges connectées dans l'accouplement.
7) Passez les fils du luminaire de la dernière tige par le pivot[C]. Le pivot doit être installé avec l'extrémité la plus longue suspendue vers les tiges de montage.
8) Vissez l'extrémité la plus longue du pivot sur l'extrémité de la dernière tige. Notez la direction du pivot en fonction du plafond. REMARQUE : Ne pas couper le fil du luminaire à moins de 15 cm du bord supérieur du cache.
9) Localisez les trous filetés appropriés sur le support de montage[G] qui sont alignés sur la distance entre les trous du cache[D]. Vissez les vis de montage[H] dans les trous filetés.
10) Fixez le support de montage sur la boîte à prises[I] avec les vis de fixation du support[M]. Le support de montage peut être réglé en fonction de la position du luminaire.
11) Connecter les fils. Se reporter au tableau ci-dessous pour faire les connexions.

Connector le fil noir ou rouge de la boîte	Connector le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse)	*Au cordon parallèle (à angles droits el strié)
Au transparent, doré, marron, ou noir sans fil distinctif	Au transparent, doré, marron, ou noir avec un til distinctif
Fil isolé (sauf fil vert) avec conducteur en cuivre	Fil isolé (sauf fil vert) avec conducteur en argent

*Remarque: Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est à angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).

12) Poussez le luminaire vers le plafond en passant soigneusement les vis de montage par les trous dans le cache. REMARQUE : Veiller à ce que les fils ne soient pas coincés entre le support de montage et le luminaire ou entre le cache et le plafond.
13) Utilisez les boutons[J] et les rondelles de blocage[K] pour sécuriser le cache. Serrez pour fixer.
14) Abaissez soigneusement le verre[E] sur la douille sur la coupelle de base.
15) Abaissez soigneusement le couvercle de la douille[F] sur la douille.
16) Abaissez soigneusement le tube en plastique[O] sur le couvercle de la douille et maintenez une légère pression pour pousser le couvercle complètement sur la douille à l'intérieur du verre.
17) Retirez le tube en plastique du couvercle de la douille.
18) Répétez l'opération pour les autres douilles.
19) Installez les ampoules recommandées (non fournies).
