Type de produit	Minuterie de ventilation
Modèle	RTS2
Marque	Fantech
Référence produit	40164
Fonction principale	Commande de ventilation en vitesse maximale pendant 20 minutes
Compatibilité	Séries SHR, VHR et SER de Fantech
Nombre maximal de minuteries en parallèle	5
Retour au réglage choisi	Automatique après 20 minutes
Annulation de l'opération	En poussant le bouton une deuxième fois
Type de connexion	Raccords femelles sur T+ et T- (ou TIMER+ et TIMER-)
Installation électrique	Câblage avec polarité respectée, serrage des vis à l'aide d'un tournevis mince
Montage mécanique	Vissage de la plaque de montage à la boîte électrique, puis vissage du couvercle
Matériau du boîtier	Plastique (estimation)
Dimensions (approx.)	80 x 80 x 30 mm (estimation pour un interrupteur mural standard)
Poids (approx.)	100 g (estimation)
Alimentation	Basse tension (via le VRC/VRE, estimation 12-24 VDC)
Température de fonctionnement	0°C à 50°C (estimation pour usage intérieur)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Installation par un professionnel recommandée.
Pièces détachées	Contacter le service après-vente Fantech pour les pièces de rechange.
Réparabilité	Produit non réparable par l'utilisateur. Faire appel à un technicien qualifié.

FOIRE AUX QUESTIONS - RTS2 Fantech

Comment installer le RTS2 Fantech ?

Visser la plaque de montage à la boîte électrique, puis visser le couvercle sur la plaque. Le câblage se fait en connectant les raccords femelles aux bornes T+ et T- (ou TIMER+ et TIMER-) du VRC/VRE, en respectant la polarité.

Quels systèmes de ventilation sont compatibles avec le RTS2 ?

Le RTS2 est compatible avec les séries SHR, VHR et SER de Fantech.

Comment fonctionne la minuterie du RTS2 ?

Le RTS2 démarre le système de ventilation en vitesse maximale pendant 20 minutes, puis retourne automatiquement au réglage choisi. Vous pouvez annuler l'opération en poussant le bouton une deuxième fois.

Puis-je installer plusieurs minuteries RTS2 ?

Oui, jusqu'à 5 minuteries peuvent être installées en parallèle sur le même système.

Comment câbler le RTS2 au VRC/VRE ?

Insérer les raccords femelles dans les bornes T+ et T- (ou TIMER+ et TIMER-) situées près de la prise de courant du VRC/VRE. Ensuite, dénuder les fils du RTS2, les insérer dans les raccords '+' et '-' du boîtier de la minuterie, et serrer les vis à l'aide d'un tournevis mince.

Que faire si le RTS2 ne fonctionne pas ?

Vérifiez le câblage et la polarité. Assurez-vous que le système de ventilation est sous tension. Si le problème persiste, contactez le service après-vente Fantech.

Le RTS2 nécessite-t-il une alimentation externe ?

Non, le RTS2 est alimenté par le VRC/VRE via les connexions T+ et T-. Il ne nécessite pas d'alimentation supplémentaire.

Comment nettoyer le RTS2 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits abrasifs ou de solvants.

Puis-je utiliser le RTS2 avec d'autres marques que Fantech ?

Le RTS2 est conçu spécifiquement pour les systèmes Fantech. Son utilisation avec d'autres marques n'est pas garantie.

Où puis-je trouver le manuel d'installation complet ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com. La notice contient les schémas de câblage et les instructions détaillées.

MODE D'EMPLOI RTS2 Fantech

Installation and Wiring Manual Manuel pour l'Installation et le Câblage

Item #: 401285

Système de contrôle de ventilation – minuterie de 20 minutes

Product # / n° du produit: 40164

Modes de fonctionnement du RTS2

Le RTS2 de Fantech est compatible avec les séries SHR, VHR et SER de Fantech. Cette minuterie démarre le système en mode de ventilation en vitesse maximale pendant 20 minutes. Il retourne ensuite au réglage choisi.

L'opération peut être annulée en poussant le bouton une deuxième fois.

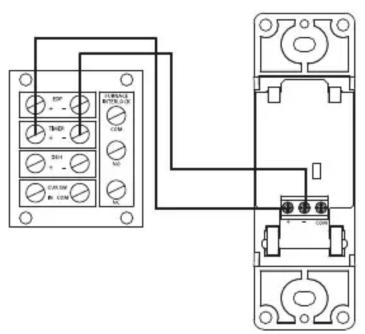

Insérer les raccords femelles dans les raccords T+ et T− ou TIMER+ et TIMER −, situés près de la prise de courant du VRC ou VRE. Déplacer le fil jusqu'au RTS2. En respectant la polarité, inserer les bouts de fils dénudés dans les raccords "+" et "-". Serrer les vis à l'aide d'un tournevis mince. Jusqu'à 5 minuteries peuvent être installés en parallèle.

RTS2

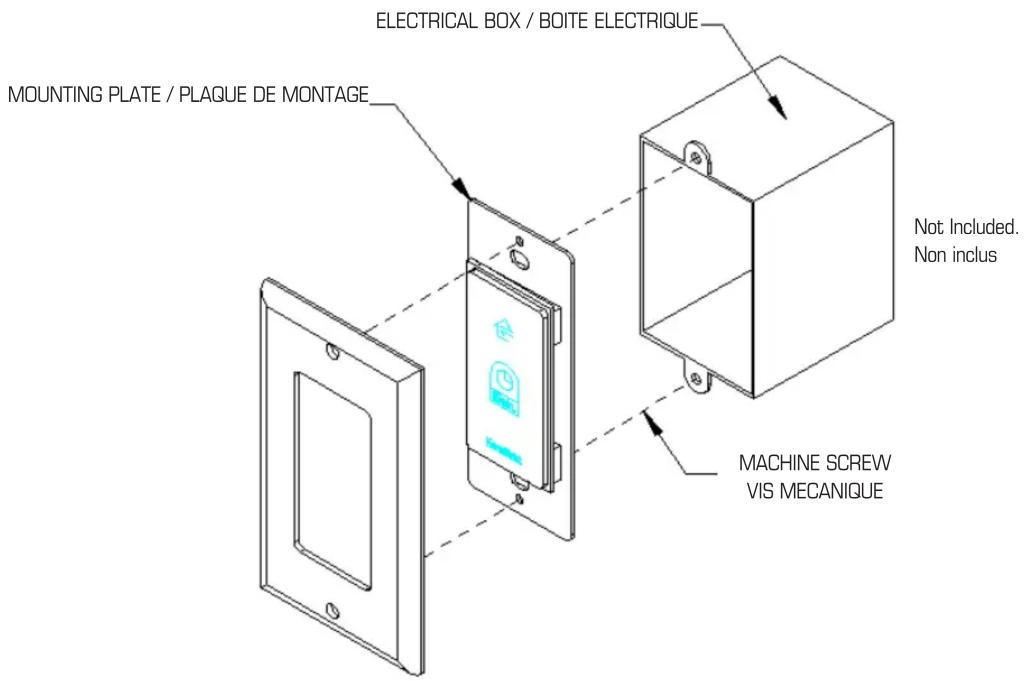

Installation du RTS2

Visser la plaque de montage à la boite électrique puis visser le couvert à la plaque de montage.

ELECTRICAL BOX / BOITE ELECTRIQUE MOUNTING PLATE / PLAQUE DE MONTAGE Not Included. Non inclus MACHINE SCREW VIS MECANIQUE
