| Type de produit | Receveur de douche en acrylique |
| Marque | Maax |
| Modèle | 410003 |
| Matériau | Acrylique renforcé |
| Type de drain | Carré ou rond (selon modèle commandé) |
| Dimensions | Variable selon le modèle ; vérifier les dimensions de l'unité avant la construction de la structure |
| Poids | Non spécifié dans la notice ; estimation : environ 20 kg |
| Installation | Sur lit de mortier, cales de bois, vis de fixation (n°8) et silicone |
| Outils requis | Perceuse, scie circulaire, tournevis, niveau, ruban à mesurer, cales de bois |
| Matériaux requis | Silicone, vis n°8 x 1 1/4 po, cales de bois, mortier, feuille de polyéthylène 2 mm |
| Entretien journalier | Chiffon humide et détersif liquide doux ; éviter produits abrasifs |
| Nettoyage des taches | Térébenthine pour peinture, spatule plastique pour composé à joint |
| Garantie résidentielle | 25 ans contre défauts de matériel ou fabrication |
| Garantie commerciale | 1 an |
| Certifications possibles | CSA, UL, IAPMO, ULI, ETL, Warnock Hersey |
| Pièces de rechange | Contacter le service technique avec numéro de série, numéro d'article et description |
| Réparabilité | Réparation ou remplacement par Maax sous garantie |
| Précautions de sécurité | Porter des lunettes de sécurité ; ne pas marcher sur la base avant séchage du mortier |
FOIRE AUX QUESTIONS - 410003 Maax
Questions des utilisateurs sur 410003 Maax
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Receveur de douche au format PDF gratuitement ! Retrouvez votre notice 410003 - Maax et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 410003 de la marque Maax.
MODE D'EMPLOI 410003 Maax
IMPORTANT • Noter le numéro de série
Serial number • Numéro de série • Número de Serie
Merci d'avoir fait confiance à MAAX pour l'achat de votre unité.
Nous pouvons vous garantir que MAAX a utilisé les meilleurs matériaux et appliqué les mesures de contrôle de la qualité les plus rigoureuses pour s'assurer que chaque unité répond aux normes les plus strictes.
Ce guide fournit des renseignements généraux concernant l'installation de nos unités. Il est important de bien suivre toutes les instructions pour assurer l'installation appropriée de la douche.

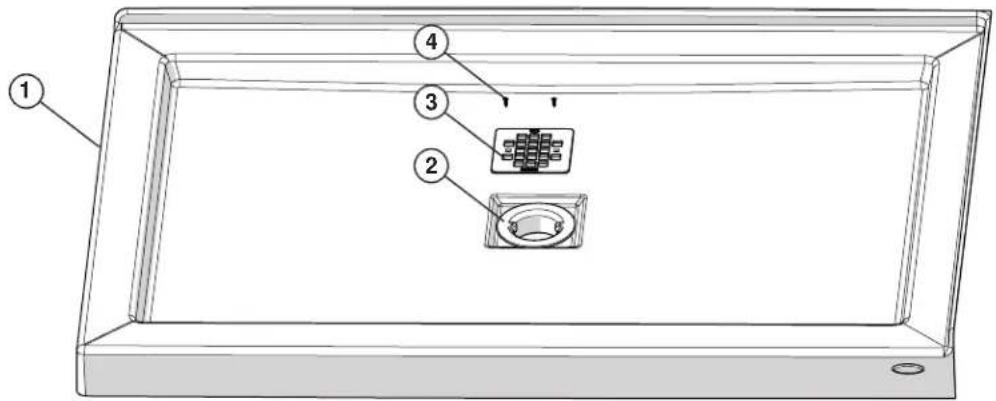

Parts and components • Liste des pièces et composantes • Piezas y componentes
Lorsque commandé avec drain carré • When ordered with square drain • Cuando se compra con drenaje cuadrado

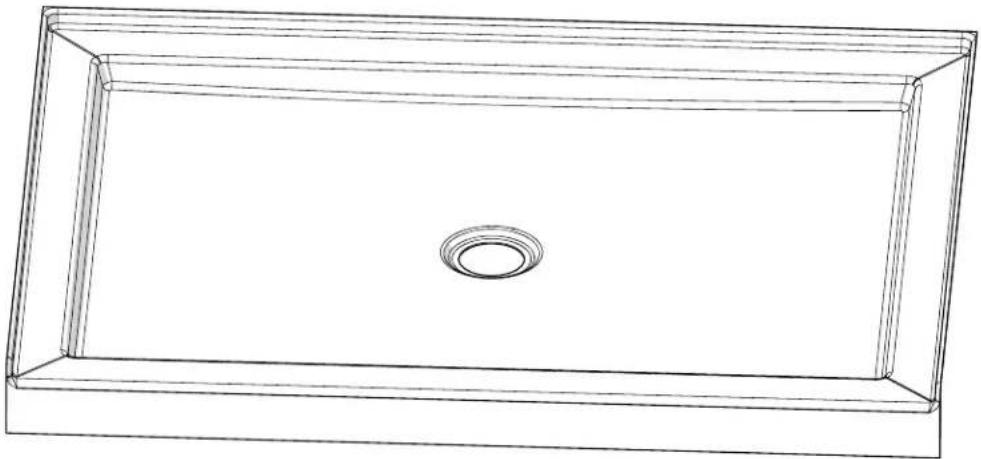

Lorsque commandé avec drain rond • When ordered with round drain • Cuando se compra con drenaje redondo
* According to selected model. | * Selon le modèle sélectionné | * Según el modelo seleccionado
Lire les instructions attentivement avant de commencer l'installation.
Consulter les codes de construction locaux pour assurer une installation conforme aux normes.
Retirer l'unité de son emballage. Avant de disposer de l'emballage, s'assurer que l'unité est en bon état. Si l'inspection révèle que l'unité est endommagée ou qu'il y a un défaut de fi nition, communiquer avec le distributeur. La garantie ne couvre pas les dommages ou les défauts de fi nition une fois l'unité installée. MAAX cesse d'être responsable des dommages attribuables au transport dès que l'unité est acheminée au transporteur. Toute plainte liée à un dommage attribuable au transport doit être faite directement auprès du transporteur.
Placer l'unité près du lieu d'installation avant de débuter les travaux. Démonter les sections de l'unité au besoin et conserver tous les boulons et écrous.
Afin de protéger l'unité lors de l'installation, il est conseillé de placer un morceau de carton dans le fond de l'unité.
Vérifi er si le plancher est de niveau. S'il s'agit de rénovations, on doit enlever les surfaces murales existantes avant d'installer la structure et la plomberie. Vérifi er si les murs sont bien isolés et conformes au code du bâtiment en vigueur.
Si l'unité comporte un système de plomberie installé en usine, consulter le guide d'installation et d'utilisation correspondant pour connaître les renseignements spécifiques à la construction de la structure.
General considerations • Règles générales • Reglas Generales
Framing
NE PAS CONSTRUIRE LA STRUCTURE AVANT D'AVOIR REÇU L'UNITÉ. Afin d'assurer une installation appropriée, on doit vérif en les dimensions de la structure à partir de celles de l'unité.
Plomberie
Mettre en place toute la plomberie et le tuyau d'évacuation avant de fixer l'unité. Il est recommandé de faire exécuter ces travaux par un plombier professionnel et compétent.
Avant de percer le plancher pour le tuyau d'évacuation, s'assurer qu'il n'y a aucun élément caché sous le plancher (tuyaux, solives, conduits de chauffage, fi ls électriques, etc.).
Mise de niveau
Niveler l'unité à l'aide de cales de bois et de mortier.
Pièces de rechange
Pour obtenir des pièces de rechange, ne pas retourner le produit au distributeur. Communiquez avec notre service technique. Il suffi t avoir en main le numéro de série, le numéro de l'article et la description de la pièce. Se référer à l'illustration des pièces pour bien les identifi er.
- Perçèuse électrique
- Mèche 3/16 po
- Scie circulaire
- Ruban à mesurer
- Crayon
- Tournevis
- Niveau
• Lunettes de sécurité
Matériel requis
- Calfeutrage à base de silicone
- Vis no 8 x 1 1/4 po
- Cales de bois
- Mortier

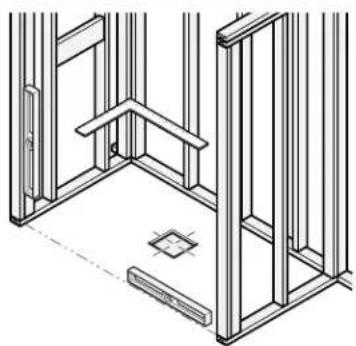

The dimensions of the structure must be checked against the unit dimensions. Les dimensions de la structure doivent être vérifiées à partir des dimensions de l'unité. Las dimensiones de la estructura deben verificarse a partir de las dimensiones de la unidad.
2.1 Ouverture du drain
À l'aide d'une scie circulaire, découper un carré de 6 po x 6 po autour du centre du drain déterminé par les mesures C et D figurant dans le tableau de la page précédente. Fig. A
2.2 Installation de la grille du drain
** Installation pour drain carré seulement. **
Installer la grille du drain tel qu'illustré en Fig. B. (pièces 2-3-4).
Appliquer du silicone autour du rebord du trou de drain de la base (surface entre la partie supérieure et la base).
Inserer la partie supérieure du drain dans le trou de la base.
Installer le joint de caoutchouc ensuite le joint de carton autour de la partie qui dépasse sous la base.
Visser la partie inférieure du drain à la partie supérieure en dessous de la base.
Remarque (Fig. C): S'assurer que le drain soit bien centré et qu'il ne s'appuie pas sur les rebords d'acrylique.
Mettre la base en place dans sa position fi nale et en tracer le contour extérieur. Retirer ensuite la base.
Pour assurer un support structurel, améliorer l'insonorisation et faciliter la mise de niveau, étendre une couche de mortier et la recouvrir d'une feuille de polyéthylène de 2 mm. La couche doit être assez épaisse, pour faciliter la mise au niveau sans toutefois surélever l'unité.
Toujours en s'assurant que l'installation est de niveau (positionner votre niveau dans le milieu des seuils), remettre la base en position alors que le mortier est encore humide pour qu'il en épouse bien la forme. Utiliser des cales de bois au besoin pour assurer la stabilité de l'unité pendant que le produit sèche.
Ne marchez pas sur la base jusqu'à ce que le mortier est complètement sec.
Vérifi ez que la base est complètement de niveau de tous les côtés (il rest pas obligatoire de mettre des calles sous toutes les jambes)
Effectuer un test d'eau: boucher le drain, remplir la base d'eau et déboucher le drain pour vérifi er si l'eau s'écoule complètement, indiquant ainsi que la base est bien de niveau. Si ce n'est pas le cas, faire les ajustements nécessaire.
Fixer la base aux montants à l'aide de vis no 8, en perçant d'abord la bride de fixation avec une mèche de 3/16 po. (Fig.A)
Au besoin, utiliser des cales de bois derrière la bride de fi xation pour stabiliser la base en place. (Fig.B)
Une désinfection régulière constitue une excellente prévention contre les types de bactéries susceptibles de se développer au fi I du temps dans les baignoires et les douches.
Pour l'entretien journalier, utiliser un chiffon humide et un détersif liquide doux.
Ne jamais utiliser un nettoyant abrasif, un grattoir, une brosse métallique, ou tout autre objet ou produit pouvant égratigner ou ternir les surfaces.
Taches de peinture : utiliser de la térébenthine ou un diluant à peinture.
Composé à joint : utiliser une spatule de plastique ou de bois recouverte d'un linge humide; éviter les lames de métal et les brosses métalliques.
Si un tapis de caoutchouc est utilisé, il est obligatoire de l'enlever immédiatement après chaque utilisation. L'utilisation non conforme d'un tel tapis causera des dommages exclus de la garantie.
MAAX Bath Inc. (ci-après « MAAX ») offre la garantie limitée expresse suivante sur chacun de ses produits. Cette garantie s'adresse uniquement au propriétaire/utilisateur initial pour un usage personnel domestique. Des restrictions supplémentaires s'appliquent aux utilisations commerciales.
MAAX garantit les produits en acrylique contre tout défaut de matériel ou de fabrication dans des conditions normales d'utilisation et d'entretien pour une période de vingt-cing (25) ans à compter de la date d'achat originale du produit par le propriétaire/utilisateur, l'entrepreneur ou le constructeur auprès d'un détaillant autorisé.
MAAX procédera à la réparation ou au remplacement (avec un produit de même valeur), à sa discrétion, de tout produit dont le défaut sera rapporté au distributeur agréé ou à MAAX durant la période de garantie. Cette garantie s'applique au propriétaire/utilisateur initial et n'est pas transférable à un propriétaire subséquent.
Ni le distributeur ni le concessionnaire agréé MAAX, ni personne d'autre n'est autorisé à faire d'affi rmations, de représentations ou de garanties autres que celles stipulées aux présentes; les affi rmations, représentations et garanties contrevenant à cette interdiction ne sauraient s'appliquer à MAAX ni à personne d'autre.
MAAX se réserve le droit de modifi er cette garantie en tout temps; il est entendu que de telles modifi cations ne changeront pas les conditions de la garantie applicable au moment de la vente des produits en cause.
Restrictions
La présente garantie ne s'applique pas dans les cas d'utilisations ou d'opérations non conformes ou incorrectes, de bris ou de dommages causés par la faute, la négligence, l'abus, le mauvais emploi, le mauvais usage, le mauvais entretien, l'altération ou la modifi cation du produit, de même que par la corrosion chimique ou naturelle, le feu, l'inondation, les catastrophes naturelles ou tout autre cas fortuit. La présente garantie ne s'applique pas aux taches et aux dysfonctionnements provoqués par une eau ferreuse, une eau dure ou une eau salée.
Le propriétaire/utilisateur du produit visé par la présente garantie est entièrement responsable de l'installation et du branchement approprié de l'appareil. MAAX ne procède pas à l'installation, n'engage pas d'entrepreneur à cet effet ni ne supervise l'installation et, conséquemment, ne peut être tenue responsable de tout défaut, bris ou dommage causé directement ou indirectement par l'installation du produit ou résultant de celle-ci. Le propriétaire/utilisateur doit assurer un accès aux composantes du produit tel que le décrit le guide d'installation afi n que MAAX puisse exécuter la garantie spécifiée aux présentes. Si un tel accès n'existe pas, tous les coûts inhérents à son aménagement seront la responsabilité du propriétaire/utilisateur.
This warranty gives the owner/end-user specific legal rights. The owner/end-user may also have other rights which vary from one state and/or province to another. La présente garantie ne s'applique pas aux produits qui n'auraient pas été installés ou utilisés conformément aux instructions fournies par MAX ainsi qu'à tout règlement ou à toute loi applicable à de telles installations.
MAAX recommande fortement que ses produits (par exemple, ses portes de douches) soient installés par des professionnels spécialisés en produits de salle de bains. L'installation d'une porte de douche par une personne inexpérimentée peut entraîner le bris d'une vitre et, par conséquent, des blessures ou la mort.
MAAX n'est pas responsable des coûts, dommages ou réclamations résultant de l'achat de produits qui ne conviendraient pas aux ouvertures ou aux structures existantes. MAAX n'est pas responsable des coûts, dommages ou réclamations résultant de vices qui auraient pu être découverts, réparés ou évités dans le cadre d'une inspection ou d'une vérification antérieure à l'installation.
MAAX n'est aucunement responsable des blessures corporelles, du décès d'une personne, des dommages directs, particuliers, accessoires ou indirects, de la perte de temps ou de profit, des inconvénients, des frais accessoires, des coûts de main-d'œuvre ou de matériel ou de tout autre coût résultant de l'utilisation du produit ou de l'équipement ou relatif à l'application de la présente garantie, ou résultant du retrait ou du remplacement de tout produit, élément ou pièce faisant l'objet de la présente garantie.
À MOINS D'INDICATION CONTRAIRE AUX PRÉSENTES, MAAX N'OFFRE AUCUNE GARANTIE EXPRESSE OU IMPLICITE, NI AUCUNE GARANTIE DE QUALITÉ MARCHANDE OU D'ADAPTABILITÉ À UN USAGE PARTICULIER OU DE CONFORMITÉ À UN CODE.
Dans tous les cas, MAAX ne peut être tenue responsable de tout montant excédant le prix d'achat du produit déboursé par le propriétaire/ utilisateur, l'entrepreneur ou le constructeur.
Restrictions commerciales
En plus des conditions et restrictions mentionnées ci-dessus, la période de garantie relative à tout produit installé dans le cadre d'une application commerciale ou utilisé dans le cadre d'une entreprise commerciale est de un (1) an à compter de la date d'achat initial par le propriétaire/utilisateur, l'entrepreneur ou le constructeur auprès d'un distributeur agréé. MAAX n'est pas responsable de la perte d'usage ou de profi t dans aucune circonstance. Si le produit est utilisé dans le cadre d'un étalage, la période de garantie commence au moment où le produit est exposé.
La présente garantie accorde des droits spécifi ques au propriétaire/utilisateur, propriétaire/utilisateur peut jouir d'autres droits pouvant varier d'un État ou d'une province à l'autre. Esta garantía no se aplica a los productos que no se hayan instalado o utilizado con arreglo a las instrucciones dadas por MAAX y a cualquier reglamento o ley aplicable en tales instalaciones.
Pour se prévaloir du service offert en vertu de la présente garantie pendant les heures normales d'ouverture, communiquer avec le détaillant ou le distributeur qui a vendu le produit, ou encore avec MAAX directement. MAAX honorera la garantie de service décrite ci-dessus aux conditions suivantes : 1) la défaillance est d'une nature ou d'un type couvert par la garantie; 2) l'utilisateur a informé un agent autorisé de MAAX ou un représentant du service de la garantie de la nature du problème durant la période de la garantie; 3) une preuve concluante (p. ex., une preuve d'achat ou d'installation) de ce qui précède est fournie par l'utilisateur, démontrant que la défaillance est survenue ou a été découverte pendant la période de garantie et 4) une personne autorisée d'un service indépendant ou un représentant de la compagnie a eu la permission d'inspecter le produit pendant les heures normales d'ouverture, dans un délai raisonnable après le signalement du problème par l'utilisateur.
L'obligation de MAAX en vertu de la garantie cesse au moment où MAAX fournit le remplacement ou la réparation. Le refus du client d'accepter cette mesure met un terme à l'obligation de MAAX en vertu de la garantie.
Les produits MAAX sont certifiés par un ou plusieurs des organismes de certification suivants : CSA, UL, IAPMO, ULI, INTERTEK (ETL), WARNOCK HERSEY, US TESTING et NAHB.
Certains modèles sont en attente de certification.
MAAX ou un organisme de certification peut annuler une certification sans préavis.
