CP96 - Ventilateur Canarm - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur de plafond Canarm CP96, diamètre 52 pouces, moteur à 3 vitesses, finition en nickel brossé.
Utilisation	Idéal pour les espaces de vie, salons, chambres et bureaux, pour un refroidissement efficace et une circulation d'air optimale.
Maintenance et réparation	Nettoyage régulier des pales avec un chiffon doux, vérification des fixations et du moteur tous les 6 mois.
Sécurité	Installation conforme aux normes électriques, ne pas utiliser en extérieur, éloigner des sources d'eau.
Informations générales	Garantie limitée de 1 an, compatible avec des télécommandes et des variateurs de lumière, disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - CP96 Canarm

Comment installer le ventilateur Canarm CP96 ?

Pour installer le ventilateur Canarm CP96, suivez le guide d'installation fourni dans l'emballage. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de fixer le ventilateur solidement au plafond.

Le ventilateur Canarm CP96 fait du bruit lors de son fonctionnement, que faire ?

Si le ventilateur fait du bruit, vérifiez d'abord si les pales sont correctement fixées et si elles ne touchent pas d'autres objets. Assurez-vous également que le ventilateur est bien équilibré. Si le problème persiste, contactez le service client.

Quelle est la taille du ventilateur Canarm CP96 ?

Le ventilateur Canarm CP96 a un diamètre de 91 cm, ce qui le rend adapté pour des pièces de taille moyenne.

Puis-je utiliser le ventilateur Canarm CP96 à l'extérieur ?

Le ventilateur Canarm CP96 est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur ou dans des environnements humides.

Comment nettoyer le ventilateur Canarm CP96 ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon doux et sec pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs.

Le ventilateur Canarm CP96 a-t-il une garantie ?

Oui, le ventilateur Canarm CP96 est généralement couvert par une garantie limitée. Veuillez consulter le manuel d'utilisation pour les détails spécifiques concernant la garantie.

Comment changer la vitesse du ventilateur Canarm CP96 ?

Le ventilateur Canarm CP96 est équipé d'un interrupteur qui permet de régler la vitesse. Tournez l'interrupteur pour sélectionner la vitesse souhaitée.

Que faire si le ventilateur ne fonctionne pas ?

Si le ventilateur ne fonctionne pas, vérifiez d'abord si l'alimentation électrique est branchée. Assurez-vous également que les interrupteurs sont en position ON. Si le problème persiste, contactez le service client.

Le ventilateur Canarm CP96 est-il économe en énergie ?

Oui, le ventilateur Canarm CP96 est conçu pour être économe en énergie, vous aidant à réduire votre consommation d'électricité tout en maintenant le confort dans votre espace.

MODE D'EMPLOI CP96 Canarm

Unique Identifier: CANARMNA

Responsible Party

CanarmInc.

"Merci" d'avoir opté pour un de nos produits. Notre politique est de vous fournir un produit de qualité à un prix compétitif. Avec l'aide d'une installation adéquate, votre ventilateur vous fournira des années de confort et D'économies d'énergie.

Ce ventilateur est garanti contre toutes défectuosités de matériaux ou de main-d'oeuvre pour une période de cinq (5) ans à partir de la date d'achat. Durant la première (1) année suivant l'achat, un produit défectueux devra être retourné au détaillant accompagné de la preuve d'achat. Pour la balance de la garantie soit quatre (4) ans, LE MOTEUR SEULEMENT

SERA GARANTIE contre toutes défectuosités. Nous réparerons ou remplacerons, à notre choix, le moteur défectueux si celui-ci est retourné frais de port payés. Le ventilateur doit être retourné accompagné de la preuve d'achat et d'un chèque de \$20.00 pour couvrir les frais de main-d'oeuvre et de manutention.

Tous les frais encourus dans le démontage et la réinstallation du produit sont à vos frais. Les dommages causés par un accident, un abus, une opération inadéquate, une mauvaise installation ou l'installation d'un accessoire NE SONT PAS COUVERTS PAR CETTE

GARANTIE. Aussi, en vue des variances climatiques de votre région, cette garantie ne couvre pas les changements du fini, soit, la rouille, la corrosion, le ternissement ou l'écallement. Cette garantie sera nulle lors d'altération, d'abus ou d'installation non-conformes aux instructions ou lorsque l'étiquette de L'ACNOR (CSA) serait ENLEVEE. 10/21

Ce manuel est utilisé pour les modèles des séries suivantes : 18

Série CP96

CP96 et CP96XXX

Série CP120

CP120 et CP120XXX

Note : XXX indique le nom de la série.

harmonizedhome

CANARMNA®

BESOIN D'AIDE?

Écrivez-nous ou appelez nous d'abord

Notre équipe de service est prêt à répondre à vos questions.

1-800-265-1833 (Anglais) / 1-800-567-2513 (Francais)

Au Canada - [e-mail] - Aux États-Unis - [e-mail]

L'installation et les connexions électriques doivent être conformes aux normes CEC, NEC et codes électriques locaux ainsi que les codes ANSI/NFPA 70. Consultez un électricien qualifié si vous n'êtes pas familiers avec l'électricité

- Fournitures électriques telles que prescrites par le code électrique

N.B.: Pour une opération silencieuse, complétez l'installation et rodez durant 24 heures.

1. Fermez le courant au disjoncteur avant l'installation. 14

2. Les connexions électriques doivent être conformes aux codes et ordonnances électriques nationaux CEC, NEC et ANSI/NFPA 70, 13

3. Lorsque vous choisissez l'emplacement du ventilateur assurez-vous que cet endroit permettra une rotation libre des pales sans obstructions.

4. Lorsque vous installez le ventilateur à la boîte électrique au plafond, Utilisez une boîte "POUR SOUTIEN D'UN VENTILATEUR" approuvée pour les ventilateurs de plafond (CSA pour le Canada et UL for les E.U.). Assurez-vous que la boîte électrique est bien fixée au plafond et peut supporter le poids du ventilateur.

5. AVERTISSEMENT: Pour réduire le risque d'incendie, de choc électrique ou de toute autre blessure, fixez le ventilateur uniquement à une boîte de sortie de courant ou à un système de support portant la mention capable de supporter un ventilateur de 15,9 kg (35 lb) ou moins, au moyen des vis de montage fournies avec la boîte de sortie de courant. La plupart des boîtes de sortie de courant utilisées couramment pour le support de luminaires ne conviennent pas aux ventilateurs et peuvent devoir être remplacées. En cas de doute, consultez un électricien qualifié.

6. Assurez-vous qu'un modèle conçu pour endroits mouillés est utilisé pour endroi mouillés.

7. Les moyens de fixation pour l'installation au plafond tels que les crochets ou tout autre dispositif doivent être fixé avec une résistance suffisante pour supporter 4 fois le poids du ventilateur de plafond. 7

8. L'installation du système de suspension doit être effectué par le fabricant, un agent de service ou une personne dûment qualifiée. 8

9. Ce ventilateur est pré-assemblé avec les ampoules. N'utilisez pas d'autres ampoules pour ce ventilateur. 9

10. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience, à moins qu'elles n'est reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. 1

11. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. 2

12. Pour votre référence, le poids approximatif du ventilateur est 120", 15.0 kgs(33.08lbs), 96' 13.5 kgs (29.77 lbs). 5

MISE EN GARDE

- Pour réduire le risqué de blessures corporelles, NE pliez PAS les supports de pales lors de l'installation, du balancement des pales ou du nettoyage du ventilateur. NE PAS insérer d'obiets étrangers entre les pales en rotation. 10

- MISE EN GARDE: POUR REDUIRE LES RISQUES D'INCENDIE, DE CHOQUES ELECTRIQUES OU DE BLESSURES CORPORELLES, POSEZ LE VENTILATEUR SUR UNE BOITE DE SORTIE ELECTRIQUE INDIQUEE "ACCEPTABLE POUR L'INSTALLATION D'UN VENTILATEUR" ET UTILISER LES VIS D'INSTALLATION FOURNIES AVEC LA BOITE DE SORTIE. 11

- L'installation du ventilateur doit se faire en gardant une distance minimum de 3.05 mètres (10 pieds) entre le plancher et les parties mobiles du ventilateur.

- NE PAS utiliser l'interrupteur de renverse lorsque le ventilateur est en marche. Le ventilateur doit être éteint et les pales doivent complètement cesser de tourner. Utiliser l'interrupteur de renverse puis utiliser ensuite l'interrupteur de vitesse afin de faire fonctionner le ventilateur dans la direction opposée.

- Retirez le ventilateur de l'emballage et vérifiez s'il n'y aurait pas de domnage causé par le transport. Vérifiez les pales pour tous bris ou plis. Si une assistance est requise, communiquez avec votre centre de service.

- Toutes les vis de blocage devront être vérifiées après l'installation et serrées de nouveau s'il y a lieu. Aucun lubrifiant devrait être utilisé sur les vis et les crochets.

- Pour réduire les risques d'accident, installez le câble de soutien secondaire (illust. 3b). - N'installez pas les pales avant d'avoir installé le ventilateur.

- Les piles usées doivent être disposes selon votre réglementation locale en matière de recyclage. De nombreux points de ventre offre des boîtes de dépôt spéciales pour le recyclage des batteries.

- Ne mélangez pas les types de batteries ou de voltage afin de vous éviter des blessures et/ou de risquer d'endommager le ventilateur et le contrôle à distance.

- Un branchement direct à un variateur de Vitesse mural externe ou un variateur de ce ventilateur ou lumière annulera la garantie et peut rendre le ventilateur et la lumière non-fonctionnels.

ENTRETIEN

- Lorsqu'un ventilateur est bien entretenu il pourra vous procurez des années d'opération sans soucis.

- Les ventilateurs correctement entretenus doivent être inspectés tous les 3 mois pour détecter les vibrations et l'usure du mécanisme de support et que toutes les vis, écrous, etc. sont bien serrés. 4

- pour nettoyer le luminaire, l'éteindre, attendre qu'il soit froid, puis le nettoyer avec linge propre et doux.

- Le remplacement de pieces de sécurité du système de suspension doit être effectué par le fabricant, un agent de service ou une personne dûment qualifiée.

- MISE EN GARDE: Si un mouvement oscillant inhabituel est observé, cesser immédiatement l'utilisation du ventilateur et contactez le fabricant, un agent de service ou une personne dûment qualifiée. 3

- Voir l'Illust. 11 pour la cédule d'entretien.

Ocillation visible, vérifiez tous les 3 mois	Mécanisme de soutient, vérifiez tous les 3 mois et voir le mode d'installation	Vis, voir mode d'installation et vérifiez tous les 3 mois

Illust.11

Unique Identifier: CANARMNA

Responsible Party

CanarmInc.

Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contres les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie des fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger l'interférence en appliquant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Accroître la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/tv expérimenté pour obtenir de l'aide.

MISE EN GARDE:

Tout changement ou modification non expressément approuvé par le bénéficiaire de cet appareil peut annuler le droit de l'utilisateur à utiliser l'équipement.

Cet appareil répond aux normes de la FCC partie 15. L'utilisation est sujette aux deux conditions suivantes : (1) L'appareil ne causera pas d'interférence nuisible, (2) L'appareil acceptera toute interférence reçue incluant l'interférence qui causera une opération indésirable.

Ce dispositif comprend un(des) transmetteur(s)/appareil(s) de réception exempt(s) de licence qui est(sont) conforme(s) aux normes d'exemption de licence RSS de Innovation, Sciences et Développement économique Canada. Son fonctionnement est soumis aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences préjudiciables.
2. il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

AVERTISSEMENT: NE PAS installer ce ventilateur avec une interrupteur murale à vitesse variable ou une interrupteur de variation de lumière. Cela endommagera définitivement la télécommande du ventilateur et fera échouer les fonctions du ventilateur.

Interrupteur ON / OFF

AUCUN variateur de vitesse mural

AUCUN interrupteur de variation

TABLEAU DES PIECES

A. Couvercle du canopé
B. Ferrure de montage
C. Cloche de plafond
D. Tige de suspension
E. Couvercle du collet
F. Moteur
G. Logement des interrupteurs
H. Couvercle du logement des interrupteurs
I. Support de pale
J. Contrôle à distance
K. Pale

A.
B.
C.
D.
[Non-Text]
E
[Non-Text]
[Non-Text]
。

H.

1.

J.

Illust.1

INSTALLATION

N.B.: Toutes les vis de blocage doivent être vérifiées avant de procéder à l'installation.

1. PRÉPARATION POUR LE MONTAGE

- Relâchez le support de montage du canopé en retirant les deux vis et rondelles.

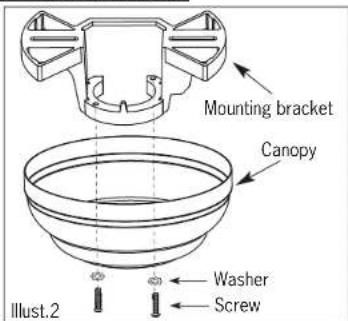

Mounting bracket Canopy Illust.2 Washer Screw

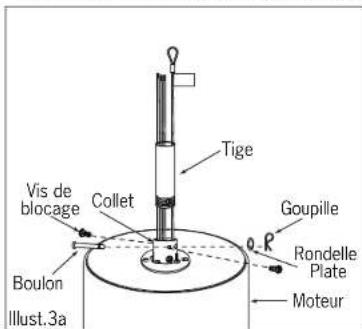

MONTAGE MONTAGE AVEC LA TIGE

• Retirez l'hémisphère de la tige en desserrant la vis de blocage de l'hémisphère et la goupille de verrouillage.
• Retirez le boulon, la goupille plate et fendue de l'attelage. Desserrer légèrement les 2 vis de blocage sur l'attelage.
• Guidez les fils et le câble de sécurité à travers la tige et serrez la tige dans l'attelage et alignez les trous afin que le boulon passe à travers.

Assurez-vous de ne pas endommager les fils. Placez la rondelle plate et la goupille fendue afin de verrouiller le boulon. Resserrez les vis de blocage sur l'attelage.

• Glissez le couvercle de l'attelage, l'anneau de caoutchouc et le canopé dans la tige.
• Réattachez l'hémisphère à la tige. Insérez la goupille de verrouillage à travers le trou de la tige puis mettez la goupille de verrouillage en place sur l'hémisphère.
• Resserrez la vis de blocage de l'hémisphère contre la tige.

Tige Vis de blocage Collet Boulon Illust.3a Goupille Rondelle Plate Moteur

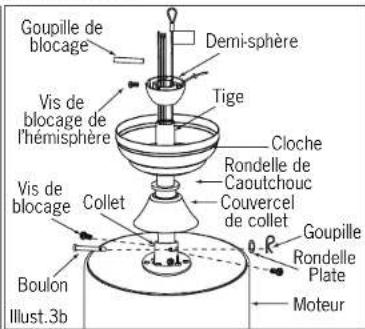

Goupille de blocage Demi-sphère Vis de blocage de l'hémisphère Tige Cloche Rondelle de Caoutchouc Couvercel de collet Vis de blocage Collet Boulon Illust.3b Goupille Rondelle Plate Moteur

Pg. #4 Pg. #11

DEPANNAGE

SUGGESTION

PROBLEME

1. Le ventilateur ne démarre pas.
2. Le ventilateur est bruyant.

3. Le ventilateur oscille excessivement.

4. Vérifiez les fusibles au disjoncteur.

5. Vérifiez les connexions électriques au ventilateur.
6. Vérifiez les connexions électriques dans le logement des interrupteurs.

Fermez le courant aux deux derniers items.

• Assurez-vous que toutes les vis du moteur sont bien serrées.
• Assurez-vous que les vis des ferrures de pales sont bien serrées.
• Assurez-vous que les marrettes à l'intérieur du logement des interrupteurs ne cognent pas contre les parois du logement.
• Si votre ventilateur porte un luminaire assurez-vous que le vis du luminaire au logement soient bien serrées.
• Certains ventilateurs sont très sensibles aux signaux émis d'un contrôle à transformateur à vitesse variable ou d'un réducteur. Nous vous suggérons d'utiliser un contrôle approprié à votre ventilateur (voir un représentant pour une liste des contrôles qui sont disponibles).
• Allouez 24 heures de rodage pour éliminer certains bruits.
• Assurez-vous que les pales sont bien vissées aux ferrures de pales.
• Assurez-vous que les ferrures sont bien vissées au moteur.
• Vérifiez la distance entre le plafond et chacune des pales.
• Vérifiez la distance entre chaque pale. Cette distance devrait être la même pour chaque paire de pales. Dévissez la ferrure et repositionnez la pale à la distance voulue et revissez ensuite la ferrure.
• Assurez-vous que la demi-sphère est bien engagée dans l'entaille de la cloche.
• Assurez-vous que la vis de blocage de la tige soit bien engagée.
• Assurez-vous que la ferrure de montage ainsi que la cloche sont bien serrées à la solive.
• Assurez-vous qu'aucun crochissement ne s'est produit dans les pales. Pour vérifier ceci mettez vos pales à plat sur une table. Si un crochissement s'est produit, communiquez avec votre représentant au numéro de service à la clientèle indiqué sur la garantie.

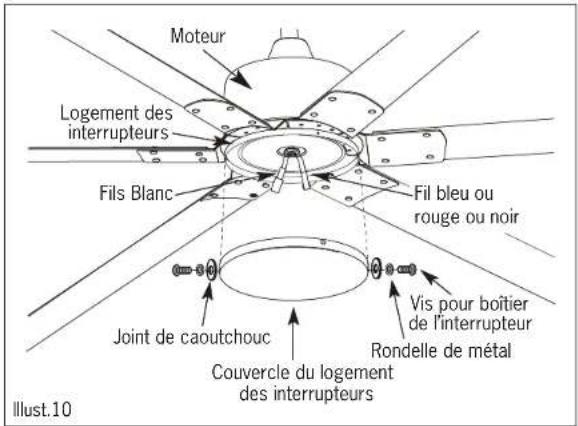

INSTALLATION DU COUVERCLE DU BOÎTIER D'INTERRUPTEUR

MISE EN GARDE: ASSUREZ-VOUS QUE LE COURANT EST FERMÉ AVANT DE FAIRE L'INSTALLATION

• Retirez les vis du boîtier de l'interrupteur, les rondelles métalliques et les joints en caoutchouc du couvercle du boîtier de l'interrupteur.
• Alignez le couvercle du boîtier de l'interrupteur (H) avec le boîtier de l'interrupteur et fixez-le avec trois vis du boîtier, les rondelles de métal et les joints en caoutchouc.

Moteur Logement des interrupteurs Fils Blanc Fil bleu ou rouge ou noir Joint de caoutchouc Couvercle du logement des interrupteurs Vis pour boîtier de l'interrupteur Rondelle de métal Illust.10

AVERTISSEMENT : Vérifiez tous vos branchements et assurez-vous que les vis de serrage et les vis sont bien serrées avant de procéder à la prochaine étape.

INSTALLATION DU SUPPORT DE MONTAGE

MISE EN GARDE: Pour réduire les risques d'incendies, de secousses Electriques ou de blessures corporelles, installez sur une boîte électrique listée UL /CSA ayant la notation, Acceptable pour supporter un ventilateur, et utilisez les vis fournies avec cette boîte électrique.

• Installez le crochet en J en travers du centre de la boîte électrique puis en travers de la solive de bois.
• Sécurisez le support de montage, le couvercle du canopé et le gros joint de caoutchouc à la boîte de sortie à l'aide des vis de la boîte de sortie.
• Suspendre le ventilateur au support de montage et installez le câble de sécurité.
• Suspendez le câble de sécurité sur le crochet en J.
• Tournez soigneusement le ventilateur jusqu'à ce la fente de la demi-sphère soit engagée dans l'entaille de la cloche.
• Insérez le boulon à travers la rondelle de métal, le support de montage, l'hémisphère et la rondelle de métal, resserrez avec les deux écrous hexagonaux.

Solve de bois Boîte électrique Crochet en J Joint de caoutchouc Plafond Couvercle du canopé Ferrure de montage Vis de la boîte électrique (en sus) Illustr.4a

Crochet en J Câble de Sûreté Cloche 12 Illust.4b

Demi-sphère Entaille Support de montage Languette Illust.4c

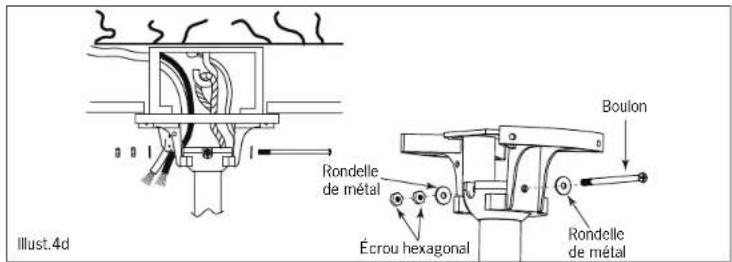

Boulon Rondelle de métal Écrou hexagonal Rondelle de métal Illust.4d

4

CONNEXIONS ÉLECTRIQUES

Un branchement direct à un variateur de Vitesse mural externe ou un variateur de ce ventilateur ou lumière annulera la garantie et peut rendre le ventilateur et la lumière non-fonctionnels.

- Il existe plusieurs façons de brancher le ventilateur pour satisfaire à vos besoins spécifiques. Si un des moyens mentionnés ne correspond pas à ce que vous désirez, appelez-nous ou visitez votre détaillant le plus pres afin d'obtenir une liste des accessoires de contrôles qui sontdisponibles.

MISE EN GARDE

Fil Vert - Mise à terre

Fil Noir (Ventilateur) - Pouvoir

Fil Blanc (Ventilateur) - Commun

Voir les mises en garde de la Pg. #2 avant de brancher votre ventilateur.

• Connectez le fil de mise-à-terre de la prise électrique
  au fil vert du support de montage et la tige en utilisant un écrou à fil (non-inclus), figure
• Branchez le fil blanc de la boîte électrique au fil blanc du ventilateur à l'aide d'une écrou à fil (non-inclus.
• Branchez le fil noir de la boîte électrique au fil noir du ventilateur à l'aide d'une crou à fil (non-inclus).
• Après avoir effectué les connexions, assurez-vous que les fils mises à terre et le conducteur d'équipement mise à terre soit séparés dans la boîte électrique des conducteurs sans mises à terre 15
• Assurez-vous que les bouts des fils coupés soient pointés vers le haut et soient poussés soigneusement dans la boîte électrique. 16

MONTAGE SUR TIGE

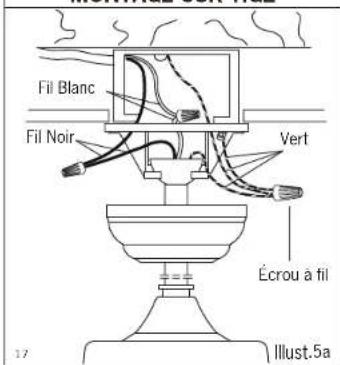

Fil Blanc Fil Noir Vert Écrou à fil Illust.5a

N.B.: Lorsque les fils sont branchés, pousser soigneusement les fils et les écrous à fils dans la boîte électrique en vous assurant que les fils ne sont pas gênés par l'hémisphère ou la tige lorsque vous positionnerez la ferrure de montage (pour installation avec tige seulement).

7.

- Retirez les vis et les rondelles de blocage du moteur.

• Insérez le support de la pale en travers du ventilateur tel qu'illustré.
• Resserrez le bras de la pale au moteur avec la vis et rondelle de blocage de l'étape précédente.
• Tournez la pale légèrement après l'installation et répètez la même procédure pour les autres pales.

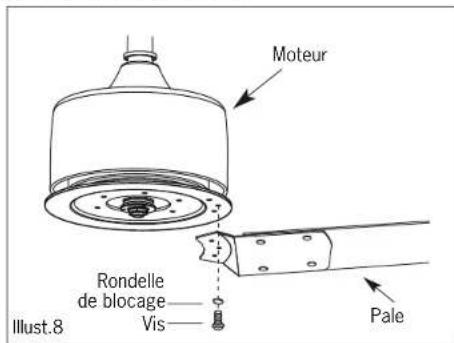

Moteur Rondelle de blocage Vis Pale Illust.8

8.

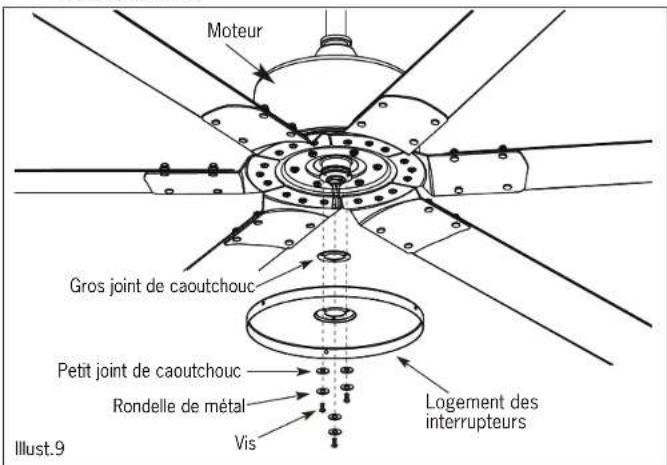

INSTALLATION DU BOÎTIER D'INTERRUPTEUR

• Retirez les vis, les rondelles de métal, et les petits joints de caoutchouc du moteur.
• Fixez le boîtier de l'interrupteur et le grand joint de caoutchouc au moteur avec les vis, les rondelles métalliques et les petits joints en caoutchouc retirés à l'étape précédente

Moteur Gros joint de caoutchouc Petit joint de caoutchouc Rondelle de métal Vis Logement des interrupteurs Illust.9

5

ASSEMBLAGE DU MOTEUR

ENGAGEZ LA DEMI-SPHER(Montage sur Tige Seulement)

MISE EN GARDE: Omettre d'insérer la languette dans l'ouverture prévue pourrait endommager les fils et causer une secousse électrique ou un incendie.

- Sécurisez le canopé au support de montage à l'aide des rondelles et vis..

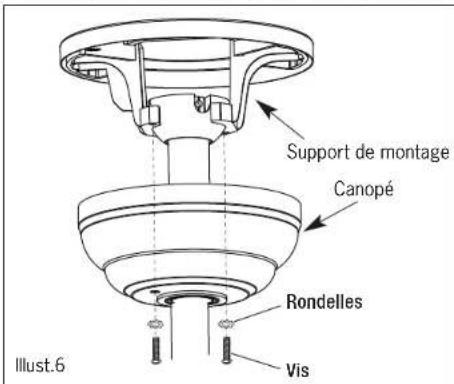

Support de montage Canopé Rondelles Vis Illust.6

N.B.: Lorsque vous installez un ventilateur sur un plafond en pente, assurez-vous que l'entaille sur la ferrure soit face à la pente du plafond. Dépendant de l'anglede cette pente, une tige plus longue peut être requise afin d'empêcher les pales de cogner le plafond.

6.

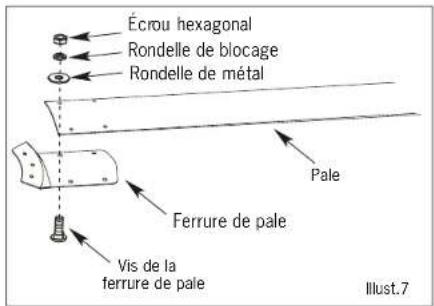

POSEZ LES PALES AU VENTILATEUR

• Placez la vis du support de pale dans la support de pale, la pale, la rondelle de métal, la rondelle de blocage et la écrou hexagonal.
• Alignez avec le trou correspondant dans le support de pale.
• Répétez avec (2) vis restantes et serrez.

Écrou hexagonal Rondelle de blocage Rondelle de métal Pale Ferrure de pale Vis de la ferrure de pale Illustr.7

Pg.#8

4.

CONNEXIONS ÉLECTRIQUES MODE D'EMPLOI DE L'ÉMETTEUR

B

MISE EN GARDE: Le contournement de la télécommande et le branchement direct du ventilateur ou de la lumière annule la garantie et rendront le ventilateur et la lumière non-fonctionnels. Utilisez uniquement la télécommande fournie pour faire fonctionner le ventilateur et la lumière.

- Le code d'apprentissage et méthode de couplage est utilisé entre le transmetteur et récepteur.

• Appuyez sur "ON" pour allumer. Dans les 30 secondes suivantes, appuyez sur « FAN ON/OFF » sur le transmetteur durant 5 secondes. Le transmetteur et récepteur seront connectés.
• Si le transmetteur ne peut contrôler ventilateur, assurez-vous que toutes les connections sont fait selon le manuel d'instruction. Assurez-vous que les batteries sont dans la bonne position. Vérifiez si un contrôle similaire est utilisé dans un endroit près de vous. Si c'est le cas, assurez-vous que les fréquences soient différentes.
• Un bas voltage de la batterie peut affecter la sensibilité du transmetteur. L'indicateur va clignoter quand la batterie sera faible. Remplacez la batterie pour obtenir une meilleure performance.
• Retirez les batteries du transmetteur lorsqu'il est laissé sans utilisation durant une longue période de temps.
• Assurez-vous de connecteur le fil de mise-à-terre en conséquence.
  ① Ventilateur ALLUMÉ/ÉTEINT
  ⑤ Minuterie du ventilateur
  ⑥ Lumière témoin DEL

POSE DU SUF Si désiré, le supp installé pour contrôle de contrôle.

POSE DU SUPPORT MURAL DU CONTRÔLE À DISTANCE

• Utilisez les vis pour sécuriser le support mural à l'endroit désiré.
• Placez la manette dans le support mural.
• Utilisez les vis pour sécuriser le support mural à l'endroit désiré.
• Placez la manette dans le support mural.

- Installez le couvert sur le dessus de la manette tel qu'indiqué avec les 2 vis si nécessaire.

① ② ③ ④ ⑤ ⑥ ⑦ 1H 4H 8H Illustr.5b

TÉLÉCOMMANDE

② Appuyez légèrement; lumière ALLUMÉE/ÉTEINTE Appuyez longuement (pour 3 secondes); Intensité de la lumière ③ Vitesse du ventilateur (① petite vitesse - ⑤ grande vitesse)
④ Direction du ventilateur (interrupteur de renverse)
⑦ Utilisez une batterie 12V pour l'émetteur

C

Si désiré, le support murale peut être installé pour contenir la manette de contrôle.

- Installez le couvert sur le dessus de la manette tel qu'indiqué avec les 2 vis si nécessaire.

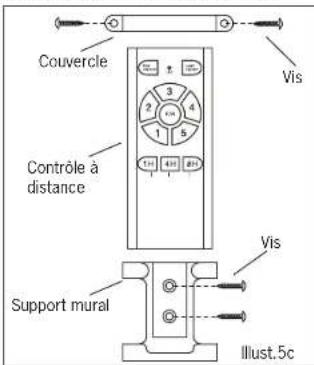

Couvercle Vis Contrôle à distance Support mural Illust.5c

Pg. #7
