DFRC-8ES - Ventilateur Canarm - Notice d'utilisation et mode d'emploi gratuit

Marque	Canarm
Modèle	DFRC-8ES
Type de produit	Ventilateur de conduit
Usage	Intérieur seulement
Diamètre de conduit	8 po (203 mm)
Tension nominale	120 V
Fréquence nominale	60 Hz
Puissance d'entrée	128 W
Courant électrique	1,19 A
Pression statique max	2,20 po WG
Débit d'air max	450 PCM
Vitesse de rotation	3158 tr/min
Niveau sonore	70 dB
Classe d'isolation	F
Condensateur	6 μF
Poids net	12,35 lb (≈5,6 kg)
Hauteur d'installation minimale	2,3 m
Garantie	1 an (produit), 1 an moteur
Dispositif de sécurité	Protecteur thermique
Type de turbine	Sans grillage
Installation	Mur ou plafond
Câblage requis	120 V, 60 Hz, monophasé
Entretien	Nettoyage avec brosse ou linge sec tous les 6 mois

FOIRE AUX QUESTIONS - DFRC-8ES Canarm

Quelle est la hauteur d'installation minimale ?

La hauteur minimale d'installation est de 2,3 mètres.

Comment nettoyer le ventilateur ?

Utilisez une brosse ou un linge sec. N'utilisez pas d'eau ni de liquide. Un nettoyage est généralement nécessaire après 6 mois d'opération.

Puis-je utiliser ce ventilateur dans une salle de bain ?

Oui, s'il est installé au-dessus d'un bain ou d'une douche, il doit être câblé à un disjoncteur de type CFGI (circuit protégé) et doit être approuvé pour cette application. Vérifiez les réglementations locales.

Quelle est la garantie ?

Canarm garantit l'appareil pour un an à compter de la date d'achat contre les défauts de matériaux et de main-d'œuvre. Le moteur est garanti un an par le fabricant.

Que faire si le ventilateur ne tourne pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Assurez-vous que la turbine tourne librement. Si le problème persiste, contactez un électricien qualifié.

Ce ventilateur est-il adapté pour une ventilation continue ?

Oui, il est conçu pour la ventilation générale. Respectez les consignes d'entretien et ne l'utilisez pas pour évacuer des matériaux ou vapeurs combustibles.

Quel est le niveau sonore ?

Le niveau sonore est de 70 dB, ce qui correspond à un bruit modéré.

Puis-je installer le ventilateur moi-même ?

L'installation et le câblage doivent être effectués par un électricien qualifié conformément aux normes en vigueur.

Quelle est la puissance électrique requise ?

L'appareil nécessite une alimentation de 120 V, 60 Hz, avec un courant nominal de 1,19 A et une puissance de 128 W.

Comment démonter le ventilateur pour le nettoyage ?

Retirez la ferrure suspendue et la boîte de sortie électrique pour exposer le couvercle. Dévissez les boulons sur la boîte de jonction et du ventilateur pour accéder au moteur et à la turbine.

MODE D'EMPLOI DFRC-8ES Canarm

1. Utiliser cet appareil seulement de la façon dont il a été conçu. Si vous avez des questions, communiquez avec le manufacturier.

2. Avant de procéder à l'entretien ou nettoyage de l'appareil, assurez-vous qu'il n'est pas sous tension et que le disjoncteur est fermé. Si le disjoncteur ne peut pas être fermé, une affiche d'avertissement doit être visible au panneau électrique pour éviter un démarrage accidentel.

3. MISE EN GARDE : POUR UNE VENTILATION GÉNÉRALE SEULEMENT. A NE PAS ÊTRE UTILISÉ POUR ÉVACUER DES MATÉRIAUX OU VAPEURS COMBUSTIBLES.

4. MISE EN GARDE : CET APPAREIL PORTE UNE TURBINE SANS GRILLAGE. IL NE DOIT PAS ÊTRE UTILISÉ À UN ENDROIT ACCESSIBLE PAR LES GENS OU LES ANIMAUX.

5. ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, DE CHOQUE ÉLECTRIQUE OU DE BLESSURE, VEUILLEZ SUIVRE CES CONSIGNES :

a) L'installation et le câblage électricien doivent être effectués par un électricien qualifié selon les normes et standards applicables incluant les constructions à l'épreuve du feu.
b) Lorsque vous découpez ou percez un mur ou un plafond assurez-vous de ne pas endommager le câblage qui pourrait y être dissimulé.

c) Un ventilateur qui porte un conduit doit toujours évacuer à l'extérieur.

d) Si ce ventilateur est installé au dessus d'un bain ou d'une douche, il doit être indiqué qu'il est approprié pour cet application et doit être câblé à un disjoncteur mise à terre de type CFGI – circuit protégé.

1. ATTENTION : Ce ventilateur à conduit doit être installé à un minimum d'un mètre de toute ouverture accessible du conduit.

PIÈCES

Assurez-vous d'avoir toutes les pièces illustrées à la droite avant de débuter

DESCRIPTION	IMAGE	QTÉ
Ferrure de montage	1
Arrêt en caoutchouc		4

DESCRIPTION	IMAGE	QTÉ
Vis (ST5X10) 4
Vis (ST4.2X25) 4

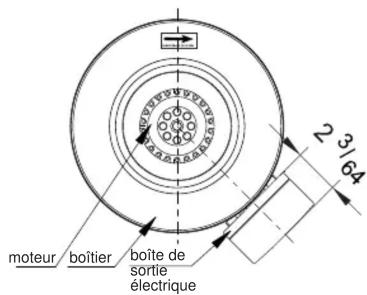

DIMENSIONS

moteur boîtier boîte de sortie électrique 2 3/64

sortie d'air entrée d'air φA φB C D E

SPÉCIFICATIONS ÉLECTRIQUES

MODÈLE	TENSION NOMINALE (V-)	FRÉQUENCE NOMINALE (Hz)	PUISSANCE D'ENTRÉE (W)	COURANT ÉLECTRIQUE (A)	PRESSION STATIQUE MAX (Pouce W.G.)	DÉBIT D'AIR MAX (PCM)	VITESSE (RPM)	NIVEAU SONORE (dB)	CLASSE ISOLATION	VALEUR CONDENSATEUR (μF)	POIDS NET (lbs)
DFRC-4ES	120	60	40	0.35	1.12	130	2912	60	F	2	6.61
DFRC-5ES	120	60	53	0.45	1.28	160	2593	62	F	3	6.61
DFRC-6ES	120	60	74	0.63	1.60	230	2534	61	F	3.5	7.28
DFRC-8ES	120	60	128	1.19	2.20	450	3158	70	F	6	12.35
DFRC-10ES	120	60	140	1.20	2.64	550	3028	71	F	8	12.35
DFRC-12ES	120	60	203	1.77	3.08	710	2443	70	F	8	15.21

INSTALLATION

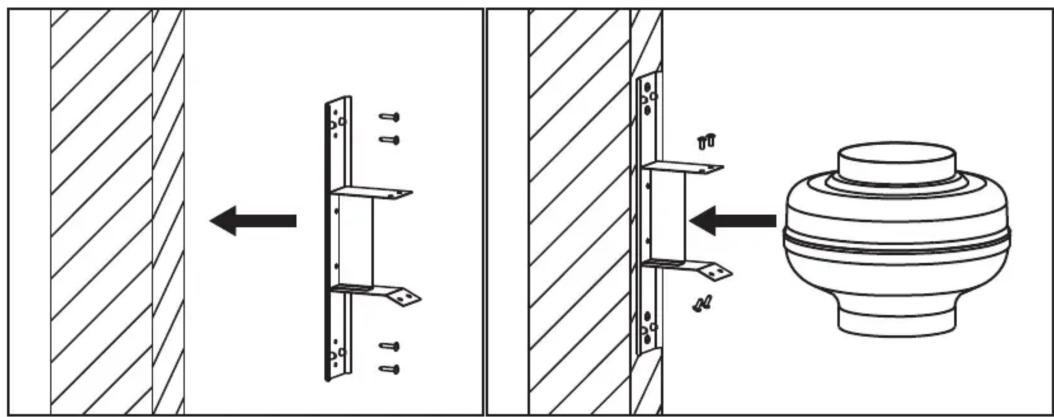

1. Vous devez percer des trous pour poser la ferrure au ventilateur. Déterminer les emplacements et percer les trous.
2. Posez la ferrure au mur ou au plafond à l'aide des vis incluses.
3. Posez le boîtier du ventilateur à la ferrure à l'aide des vis incluses.
4. Tourner la turbine à la main avant l'opération pour vous assurez qu'il tourne librement. Mettre l'appareil sous tension.

ATTENTION : GARDER VOS MAINS LOIN DE LA TURBINE

Faire démarrer et observer les items suivants :

- Le sens de la rotation doit correspondre à la direction de la flèche sur l'étiquette

- Le ventilateur opère correctement s'il n'est pas trop chaud, qu'il ne fait pas de bruit excessif, et qu'il tourne de façon régulière durant l'opération

- Fermer le courant

1. Poser le conduit au ventilateur en le fixant à l'aide de pinces en poly ou de ruban adhésif (en sus).
2. Cet appareil est un usage à l'intérieur seulement et les deux extrémités doivent être liés correctement à des conduits.
3. La hauteur minimum d'installation est de 2.3 mètres.
4. Des volets d'évacuation sont recommandés.

Protecteur thermal / Fusible thermal noir L (Sous tension) 120V ~ 60Hz N (Neutre) blanc bleu c Moteur vert fil de mise à terre

ENTRETIEN

1. Nettoyage : Généralement nécessaire après 6 mois d'opération. Pour nettoyer, utiliser une brosse ou un linge sec.
   N'utilisez pas d'eau ni de liquide
2. Démontage : Retirer la ferrure suspendue et la boîte de sortie électrique pour exposer le couvercle. Dévissez les boulons sur la boîte de jonction et du ventilateur. Le moteur et le ventilateur seront alors accessible pour le nettoyage.

GARANTIE

Canarm Limitée garantie que cet appareil sera libre de toutes défectuosités dans les matériaux et la main-d'œuvre pour unepériode d'un an suivant la date d'achat. Le fabriquant du moteur garantie le moteur pour un an.

Un ventilateur ou une pièce qui s'avère défectueux durant la période de garantie, sera remplacé pou réparé à notre choix si il nous est retourné frais de transport payé. Un numéro d'autorisation de retour doit être obtenu au service à la clientèle au préalable et doit accompagner tous retours chez Canarm Limitée.

Canarm Limitée n'est pas responsable des coûts d'enlèvement ni de réinstallation de l'appareil chez l'usager.
