MODE D'EMPLOI ZKW36V Monogram

ZKW72V – 72 po Avant de commencer - Veuillez lire ces instructions attentivement et entièrement.Remarque pour l’installateur : Assurez-vous de laisser ces instructions au consommateur. Remarque pour le consommateur : Gardez ces instructions avec le manuel d’installation pour consultation ultérieure. La trousse contient des composants permettant d’installer le(s) produit(s) dans une ouverture de 24 po de profondeur.Liste des pièces :- Raccord de dérivation (jumper) pour conduite d’eau (72 po seulement)- Raccord en T pour conduite d’eau (72 po seulement)- 2 cordons d’alimentation (un cordon pour 36 po)- Garnitures de carrosserie latérales droite et gauche - Garniture de carrosserie supérieure- Vis de garniture cruciformes no 8- Vis de garniture cruciformes nº 8-32- Coup-de-pied (36 po seulement)Outils et matériel requis :- Clé réglable- Tournevis cruciforme no 2- Tournevis et douille 1/4 poAVERTISSEMENT Risque d’électrocution Pour éviter le risque d’électrocution, assurez-vous que le cordon d’alimentation est débranché de la prise murale.AVERTISSEMENT Risque de déséquilibre. Le haut de cet appareil est lourd. Faites preuve de grande prudence pendant son déplacement pour éviter qu’il ne bascule et cause des blessures graves ou mortelles.

Si l’emplacement de votre prise électrique nécessite un cordon d’alimentation plus long, suivez les instructions ci-dessous pour utiliser le cordon d’alimentation plus long fourni avec la trousse d’installation standard.Des cordons d’alimentation électrique plus longs sont nécessaires avec la trousse d’installation standard. Ŷ Retirez les vis hexagonales de 0,6 cm (1/4 po) fixant le couvercle d’accès arrière. 1. Débranchez la connexion de cordon électrique à 3 broches à l’intérieur du compartiment machine (pressez sur les côtés pour libérer les languettes de verrouillage). 2. Retirez la vis hexagonale de terre verte (1/4 po) du cordon électrique. 3. Retirez la vis hexagonale de décharge de tension (1/4 po). 4. Retirez la ficelle du cordon d’alimentation court en coupant la ficelle près de l’attache de câble.Installez le nouveau cordon électrique long: 1. Attachez la ficelle autour du cordon d’alimentation le plus long à 18 pouces (45,7 cm) de la bride de décharge de tension et placez l’attache de câble comme illustré. 2. Branchez le connecteur à 3 broches (assurez-vous que les languettes de verrouillage sont insérées). 3. Posez la vis de terre verte du cordon d’alimentation. 4. Posez la vis de décharge de tension. Remarque: Ne serrez pas excessivement l’attache de câble. Un serrage excessif pourrait endommager le cordon Ŷ Replacez le couvercle d’accès arrière. Assurez-vous que le cordon électrique et le fil de terre sont correctement acheminés à travers l’orifice du couvercle d’accès. Couvercle d’accès arrièreCouvercle d’accès arrièreConnexion de cordon électrique à 3 brochesVis de terre verteVis de décharge de tensionÉtape 1Étape 2Étape 3 ESPACE D’INSTALLATION STANDARD (suite) Les dimensions entre parenthèses sont en centimètres.* Le chevauchement de la garniture se fera sur ¾ po de plus de chaque côté* 35 ½ po*83 ½ po min.*84 ½ po max.(212,1-214,6)ÉLECTRICITÉ EAU Chevauchement de la garnitureAVERTISSEMENT Risque d’électrocution. L’omission d’observer ces instructions peut occasionner des blessures graves ou mortelles.• L’entretien et la réparation du produit doivent être effectués par un technicien qualifié seulement.• Débranchez l’alimentation électrique avant d’entretenir ou de réparer ce produit.• Rebranchez tous les dispositifs de mise à la terre après l’entretien ou la réparation.• Remettez en place toutes les pièces et tous les panneaux avant l’utilisation Dégagements minimums avec garnitures installées A. Dégagement facultatif Poignée d’armoire à côté de la garniture. Dégagement minimum de 3/4 po (correspondant à la finition de l’armoire) nécessaire à partir de l’ouverture de découpe pour la garniture standardB. Dégagement facultatif Charnière d’armoire à côté de la garniture. Dégagement minimum de 1 1/2 po (correspondant à la finition de l’armoire) nécessaire à partir de l’ouverture de découpe pour la garniture standard afin de dégager les charnières de porte d’armoire. Trim

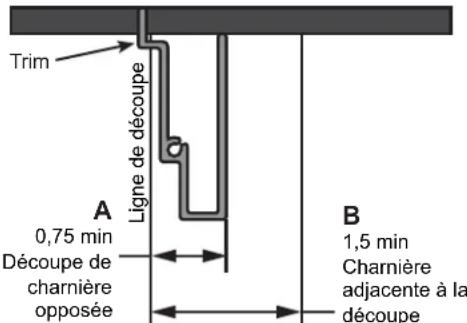

0,75 minDécoupe de charnière opposée 1,5 minCharnière adjacente à la découpeLigne de découpe 31-1000725 Rev. 3Instructions d’installation

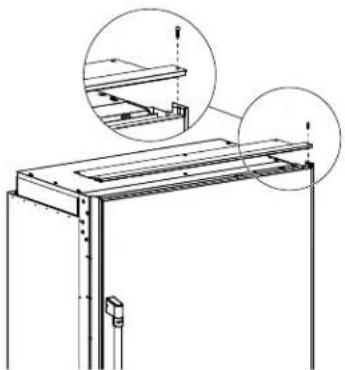

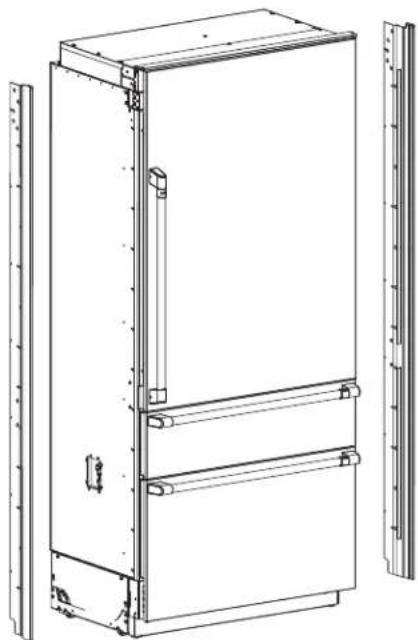

CARROSSERIE Ŷ Installez les rails latéraux de la trousse de garniture sur les parois exposées gauche et droite du caisson avec les vis à tête cruciforme no 8 fournies – 8 vis par côté. Ŷ Desserrez les vis à tête hexagonale du couvercle supérieur de manière pouvoir faire glisser les fentes de garniture supérieures entre les vis à tête hexagonale et le couvercle supérieur. Ŷ Assemblez la garniture supérieure et les rails latéraux en faisant glisser les bords exposés de la garniture de coin dans les rails latéraux de la trousse de garniture droite et gauche. Alignez et enfoncez les deux vis cruciformes numéro 8-32 dans les blocs de fixation dans les longerons pour vous assurer que la garniture supérieure est bien fixée aux longerons.Ŷ Serrez les vis hexagonales du couvercle supérieur de manière à ce que la garniture supérieure soit solidement fixée à l’armoire.

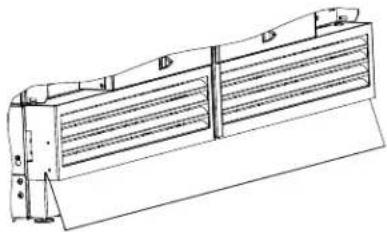

INSTALLATION DU COUP-DE-PIED

Ŷ&UpH]XQFRXSGHSLHGSHUVRQQDOLVpRXXWLOLVH]OHFRXSGHpied en acier inoxydable fourni avec la trousse d’installation du panneau de porte en acier inoxydable (vendu séparément).ŶS’il s’agit d’un coup-de-pied personnalisé, collez l’aimant à l’arrière du coup-de-pied. L’aimant se trouve dans la boîte de pièces collée sur le côté de l’appareil. La surface du coup-de-pied où l’aimant est placé doit être propre et exempte de corps étrangers. Centrez l’aimant dans les sens vertical et horizontal. Ŷ3RVLWLRQQH]OHFRXSGHSLHGjODSDUWLHLQIpULHXUHGXcouvercle d’accès frontal. 31-1000725 Rev. 3Instructions d’installation

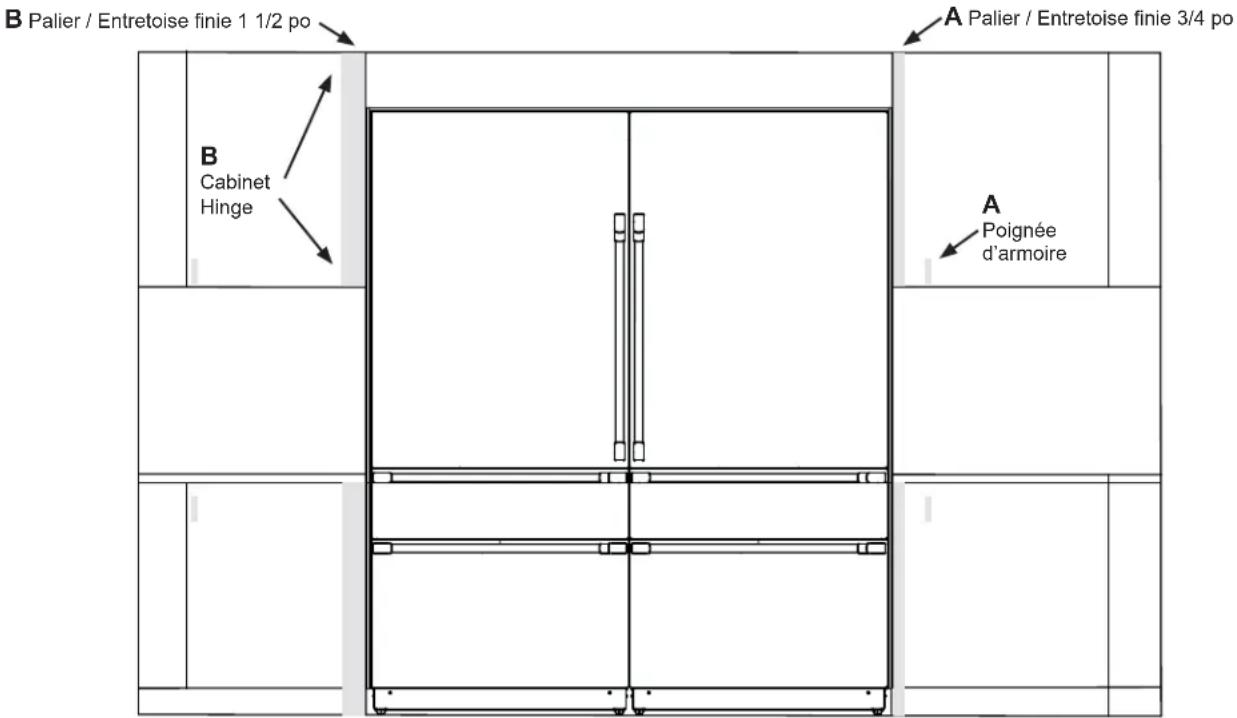

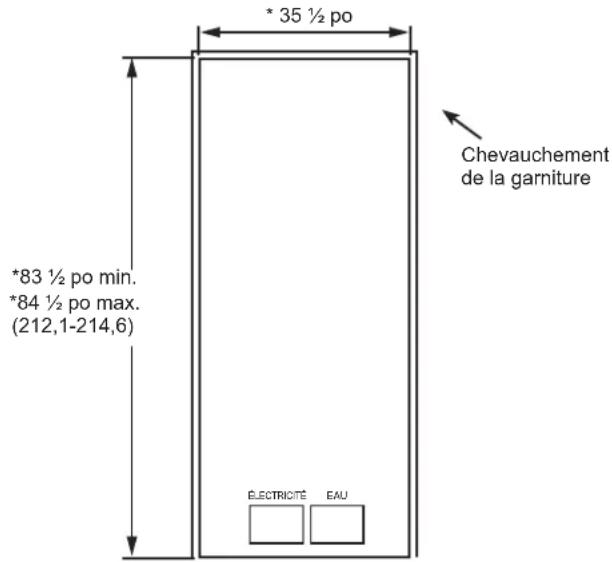

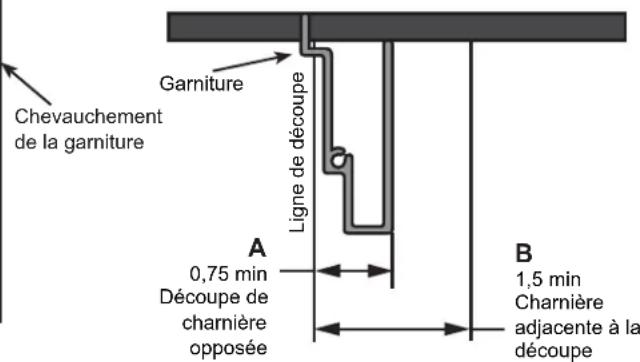

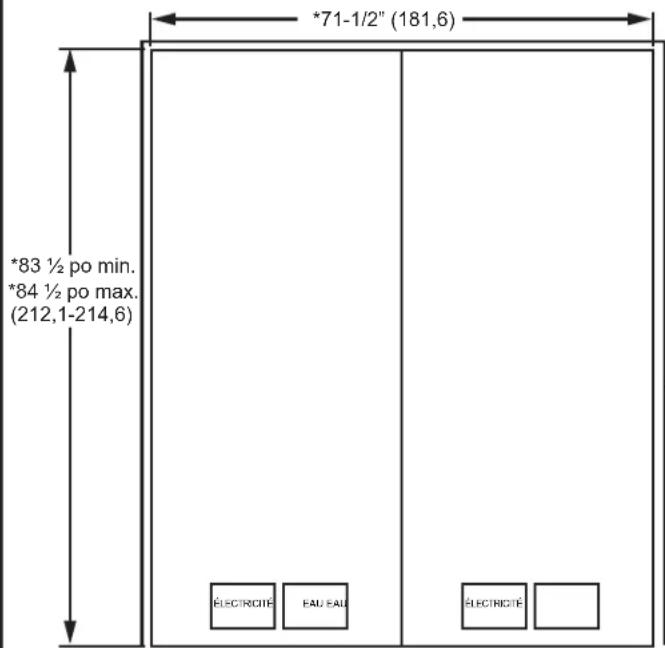

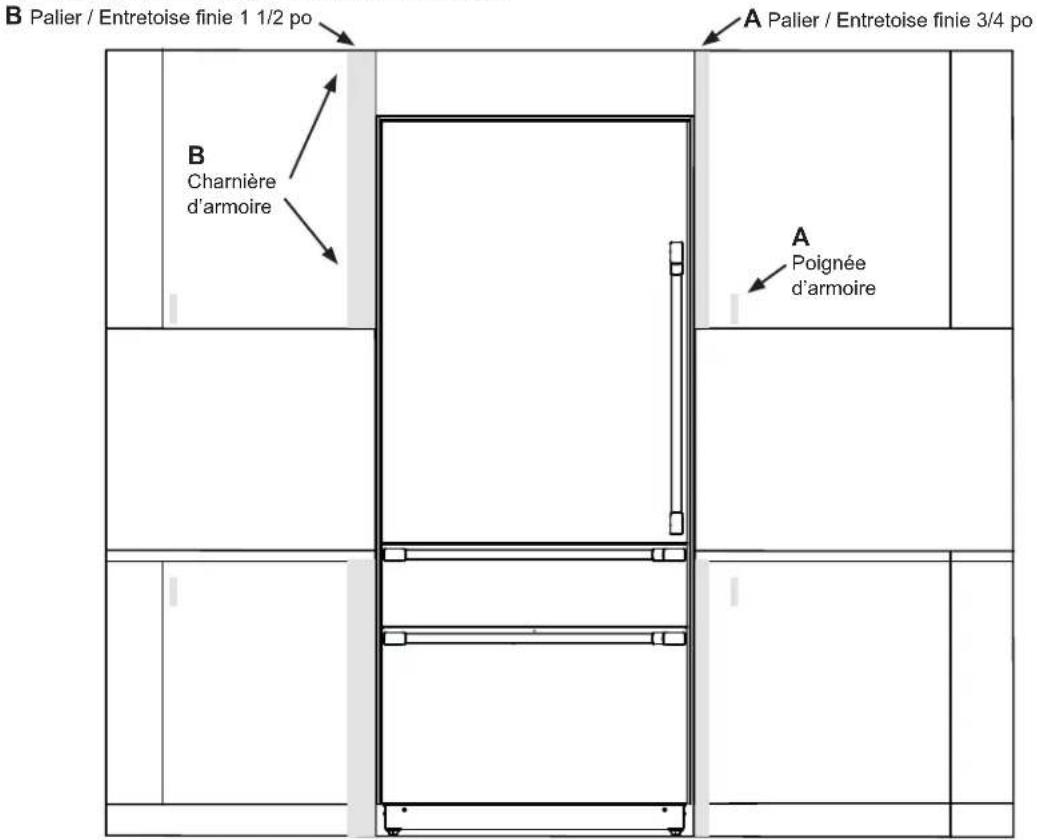

Les dimensions entre parenthèses sont en centimètres.* Le chevauchement de la garniture se fera sur ¾ po de plus de chaque côté*71-1/2” (181,6)*83 ½ po min.*84 ½ po max.(212,1-214,6)ÉLECTRICITÉÉLECTRICITÉEAU EAUChevauchement de la garnitureB Palier / Entretoise finie 1 1/2 poA Palier / Entretoise finie 3/4 po CabinetHinge Poignée d’armoire Dégagements minimums avec garnitures installées A. Dégagement facultatif Poignée d’armoire à côté de la garniture. Dégagement minimum de 3/4 po (correspondant à la finition de l’armoire) nécessaire à partir de l’ouverture de découpe pour la garniture standard.B. Dégagement facultatif Charnière d’armoire à côté de la garniture. Dégagement minimum de 1 1/2 po (correspondant à la finition de l’armoire) nécessaire à partir de l’ouverture de découpe pour la garniture standard afin de dégager les charnières de porte d’armoire.Garniture 0,75 minDécoupe de charnière opposée 1,5 minCharnière adjacente à la découpeLigne de découpe 31-1000725 Rev. 3Instructions d’installation

REMPLACEMENT DU CORDON D’ALIMENTATION

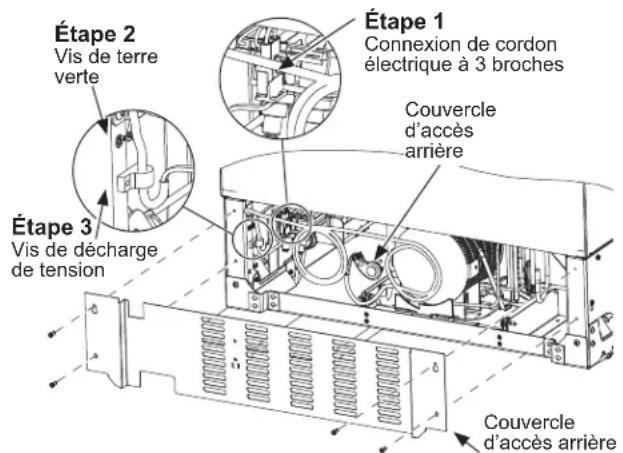

Si l’emplacement de votre prise électrique nécessite un cordon d’alimentation plus long, suivez les instructions ci-dessous pour utiliser le cordon d’alimentation plus long fourni avec la trousse d’installation standard.Des cordons d’alimentation électrique plus longs sont nécessaires avec la trousse d’installation standard. Ŷ Retirz les vis hexagonales de 0,6 cm (1/4 po) fixant le couvercle d’accès arrière. 1. Débranchez la connexion de cordon électrique à 3 broches à l’intérieur du compartiment machine (pressez sur les côtés pour libérer les languettes de verrouillage). 2. Retirez la vis hexagonale de terre verte (1/4 po) du cordon électrique. 3. Retirez la vis hexagonale de décharge de tension (1/4 po).

4. Retirez la ficelle du cordon d’alimentation court en coupant

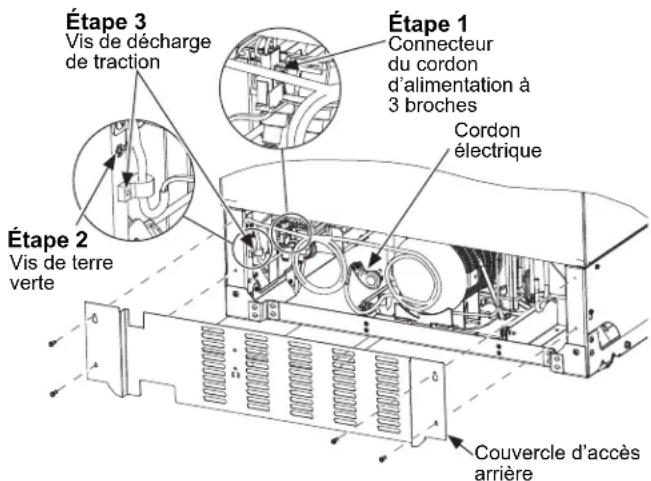

la ficelle près de l’attache de câble.Installez le nouveau cordon électrique long: 1. Attachez la ficelle autour du cordon d’alimentation le plus long à 18 pouces (45,7 cm) de la bride de décharge de tension et placez l’attache de câble comme illustré. 2. Branchez le connecteur à 3 broches (assurez-vous que les languettes de verrouillage sont insérées). 3. Posez la vis de terre verte du cordon d’alimentation. 4. Posez la vis de décharge de tension. Remarque: Ne serrez pas excessivement l’attache de câble. Un serrage excessif pourrait endommager le cordon d’alimentation.Ŷ Replacez le couvercle d’accès arrière. Assurez-vous que le cordon électrique et le fil de terre sont correctement acheminés à travers l’orifice du couvercle d’accès. Cordon électriqueCouvercle d’accès arrièreVis de décharge de tractionÉtape 3Connecteur du cordon d’alimentation à 3 brochesÉtape 1Vis de terre verteÉtape 2 INSTALLATION DES RACCORDS DE DÉRIVATION (JUMPER)/EN « T » POUR CONDUITE D’EAU (Utilisé seulement pour les installations de 72 po standards) Ŷ Raccordez la conduite d’eau de dérivation de la trousse d’installation standard à la conduite d’eau froide du domicile. Serrez l’écrou à compression à la main, puis serrez d’un tour supplémentaire avec une clé. Un serrage excessif peut causer des fuites!Ŷ Raccordez l’autre extrémité de la conduite d’eau de dérivation sur le raccord en T fourni dans la Trousse d’installation de 72 po standard. Serrez l’écrou à compression à la main, puis serrez d’un tour supplémentaire avec une clé. Un serrage excessif peut causer des fuites!AVERTISSEMENT Raccordez l’appareil à une alimentation d’eau potable seulement. Raccord en T (eau)Tuyau de raccordement (eau)AVERTISSEMENT Risque d’électrocution. L’omission d’observer ces instructions peut occasionner des blessures graves ou mortelles.• L’entretien et la réparation du produit doivent être effectués par un technicien qualifié seulement.• Débranchez l’alimentation électrique avant d’entretenir ou de réparer ce produit.• Rebranchez tous les dispositifs de mise à la terre après l’entretien ou la réparation.• Remettez en place toutes les pièces et tous les panneaux avant l’utilisation 31-1000725 Rev. 3Instructions d’installation 68,9(=7287(6/(6,16758&7,216'¶,167$//$7,21 )2851,(6$9(&/¶$33$5(,/32857(50,1(5 /¶,167$//$7,21'28%/(

INSTALLATION DE LA GARNITURE DE

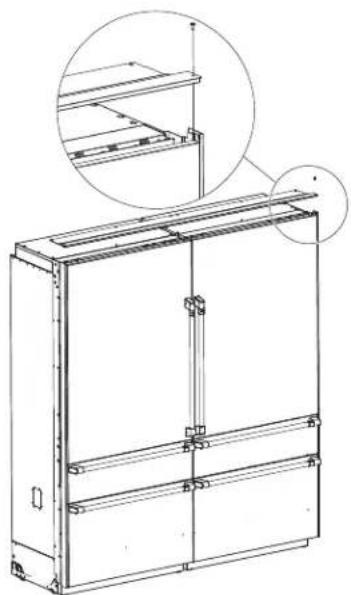

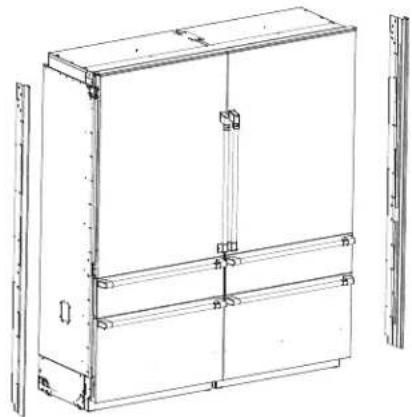

CARROSSERIE Ŷ Installez les profilés latéraux de la trousse de garniture sur les parois de carrosserie gauche et droite exposées à l’aide des vis cruciformes no 8 fournies, 8 vis par côté. Ŷ Desserrez les vis à tête hexagonale du couvercle supérieur de manière pouvoir faire glisser les fentes de garniture supérieures entre les vis à tête hexagonale et le couvercle supérieur. Ŷ Reliez la garniture supérieure et les profilés latéraux en glissant les bords exposés de la garniture de coin dans les profilés latéraux gauche et droit de la trousse de garniture. Alignez et enfoncez les deux vis cruciformes numéro 8-32 dans les blocs de fixation dans les longerons pour vous assurer que la garniture supérieure est bien fixée aux longerons. Ŷ Serrez les vis hexagonales du couvercle supérieur de manière à ce que la garniture supérieure soit solidement fixée à l’armoire.

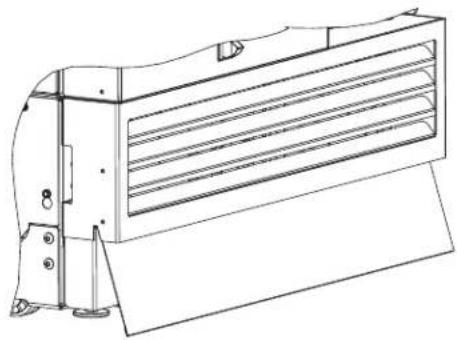

Ŷ&UpH]XQFRXSGHSLHGSHUVRQQDOLVpRXDFKHWH]OHFRXS GHSLHGHQDFLHULQR[\GDEOH=..5 ŶUn aimant pour coup-de-pied se trouve dans la boîte de pièces collée sur le côté de chaque réfrigérateur. Il sera utilisé uniquement pour les coups-de-pied personnalisés. Ŷ3RXUOHVFRXSGHSLHGVSHUVRQQDOLVpVSODFH]O¶DLPDQWj l’arrière du coup-de-pied. La surface du coup-de-pied où l’aimant sera placé doit être propre et libre de tout matériau divers. Centrez l’aimant à la verticale et à l’horizontale. Ŷ3RVLWLRQQH]OHFRXSGHSLHGjODSDUWLHLQIpULHXUHGHV couvercles d’accès frontal.
