COLORdash Par-H18XIP - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe LED professionnelle
Marque	Chauvet
Modèle	COLORdash Par-H18XIP
Indice de protection	IP65 (résistant aux intempéries)
Source lumineuse	18 LED de 10 W (RGBAW+UV)
Tension d'alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	~178 W (à 120 V)
Courant d'appel max	1,82 A à 100 V
Température ambiante maximale	45 °C
Température de démarrage minimale	-20 °C
Température de fonctionnement minimale	-30 °C
Distance de sécurité (matériaux inflammables)	≥ 50 cm
Distance de regard prolongé	≥ 1 m
Connectivité	DMX via XLR 5 broches (entrée/sortie)
Montage	Support Oméga inclus, crochet de sécurité requis
Poids (estimé)	~5 kg
Contenu de la boîte	Lampe, câble Powercon IP65, support de gélatine, support Oméga, guide rapide
Entretien	Débrancher avant nettoyage, utiliser un chiffon doux
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le fabricant
Conformité	FCC Classe B

FOIRE AUX QUESTIONS - COLORdash Par-H18XIP Chauvet

Comment nettoyer le COLORdash Par-H18XIP ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs.

Quelle est la température ambiante maximale de fonctionnement ?

La température ambiante maximale est de 45 °C. Ne faites pas fonctionner l'appareil à des températures supérieures.

Comment connecter plusieurs appareils en DMX ?

Utilisez des câbles DMX XLR 5 broches. Reliez la sortie DMX du premier appareil à l'entrée DMX du second. Assurez-vous d'utiliser un terminateur sur la dernière sortie si nécessaire.

Puis-je utiliser ce projecteur en extérieur ?

Oui, l'indice IP65 permet une utilisation extérieure temporaire. Utilisez des câbles d'alimentation et de données également classés IP65. Veillez à sécuriser les couvercles de protection sur les ports inutilisés.

Que faire en cas de dysfonctionnement grave ?

Arrêtez immédiatement l'utilisation et débranchez l'appareil. Contactez le fabricant ou un technicien qualifié. N'essayez pas de réparer vous-même.

Comment monter le projecteur en hauteur ?

Utilisez le support Oméga fourni et fixez-le solidement. Attachez un câble de sécurité pour retenir l'appareil en cas de chute. Respectez la distance de sécurité d'au moins 50 cm des surfaces adjacentes.

Quel type de câble d'alimentation utiliser ?

Utilisez un câble d'alimentation Powercon IP65 (fourni). Respectez les schémas de branchement : conducteur CA (noir/marron), neutre (blanc/bleu), terre (vert/jaune). Branchez sur un circuit protégé et mis à la terre.

Comment régler l'adresse DMX ?

Utilisez le panneau de commande avec les boutons MENU, ENTER, UP et DOWN pour naviguer dans les options. Sélectionnez le mode DMX et définissez l'adresse souhaitée.

Puis-je remplacer les LED moi-même ?

Non, la source lumineuse ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire. L'appareil ne contient aucune pièce réparable par l'utilisateur.

Quelle est la distance de sécurité à respecter pour éviter les regards prolongés ?

Le projecteur doit être positionné de sorte qu'aucun regard prolongé ne soit possible à une distance inférieure à 3,28 pieds (1 mètre).

MODE D'EMPLOI COLORdash Par-H18XIP Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORdash Par-H18XIP.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 3,28 pieds (1 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.
- La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
- La température minimale de démarrage est de -4^ (-20 ^ ). Ne faites pas démarrer ce produit à des températures plus basses.
- La température ambiante minimale est de -22^ (-30 ^ ). Ne faites pas fonctionner ce produit à des températures plus basses.
- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
- En cas de problème de fonctionnement grave, arrêter immédiatement de l’utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORdash Par-H18XIP
• Cordon d'alimentation Seetronic Powerkon IP65
- Support de gélatine

• Support oméga avec matériel de montage
• Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune		Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORdash Par-H18XIP. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	1,82 A	1,48 A	0,86 A	0,78 A	0,75 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

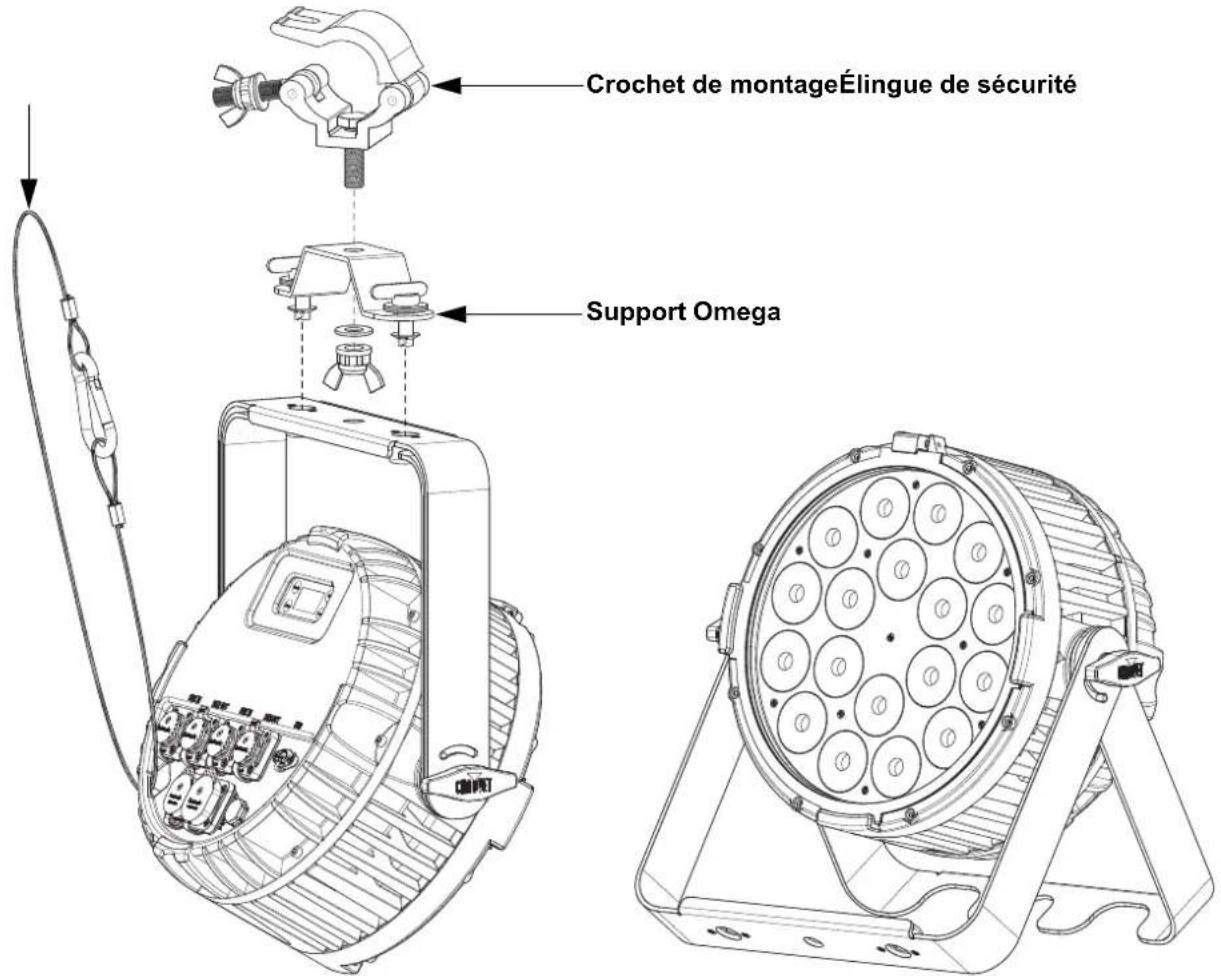

Schéma de Montage de l'Appareil

Montage en hauteur Montage en surface

Panneau de commande description

Bouton	Nom Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir une valeur sélectionnée dans une fonction
	Pour naviguer vers le haut dans le menu ou augmenter la valeur numérique d'une fonction
	Pour naviguer vers le bas dans le menu ou réduire la valeur numérique d'une fonction
