Caractéristiques techniques	Réfrigérateur Fulgor Milano FM4BM28IFBI, capacité de 280 litres, classe énergétique A++
Dimensions	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas
Système de froid	Froid ventilé
Utilisation	Contrôle de la température électronique, éclairage LED intérieur
Maintenance	Fonction de dégivrage automatique, nettoyage facile des surfaces
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales	Garantie de 2 ans, disponible en couleur blanche

FOIRE AUX QUESTIONS - FM4BM28IFBI Fulgor Milano

Comment régler la température de mon réfrigérateur Fulgor Milano FM4BM28IFBI ?

Pour régler la température, appuyez sur le bouton de réglage situé à l'intérieur du réfrigérateur et utilisez les flèches pour sélectionner la température souhaitée. La température recommandée pour le réfrigérateur est de 4 °C.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout lors du fonctionnement du compresseur ou des cycles de dégivrage. Si le bruit est excessif ou inhabituel, vérifiez que le réfrigérateur est bien nivelé et qu'aucun objet n'entrave le ventilateur.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez que la porte est bien fermée, que les joints d'étanchéité ne sont pas endommagés et que le thermostat est réglé correctement. Assurez-vous également qu'il y a suffisamment d'espace autour de l'appareil pour une bonne circulation de l'air.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Débranchez le réfrigérateur, retirez tous les aliments et utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient rayer les surfaces.

Comment dégivrer mon réfrigérateur Fulgor Milano FM4BM28IFBI ?

Pour dégivrer, débranchez le réfrigérateur et laissez les portes ouvertes pour permettre à la glace de fondre naturellement. Essuyez l'eau qui s'accumule avec une serviette. Ne jamais utiliser d'objets pointus pour enlever la glace.

Quels sont les symboles sur le panneau de contrôle de mon réfrigérateur ?

Les symboles indiquent généralement les réglages de température, le mode de congélation, et les options de fonctionnement économe en énergie. Consultez le manuel d'utilisation pour une explication détaillée de chaque symbole.

Mon réfrigérateur a une odeur désagréable, comment la supprimer ?

Pour éliminer les odeurs, nettoyez l'intérieur en profondeur et placez un récipient ouvert de bicarbonate de soude ou de café moulu à l'intérieur pour absorber les odeurs. Remplacez-le régulièrement.

Comment installer mon réfrigérateur correctement ?

Assurez-vous que le réfrigérateur est nivelé, éloigné de sources de chaleur, et qu'il y a un espace suffisant autour pour la ventilation. Consultez le manuel d'installation pour des instructions spécifiques.

MODE D'EMPLOI FM4BM28IFBI Fulgor Milano

1 - Information sur la sécurité 2 Mise au rebut des appareils électroménagers 4 Économie d'énergie 4
2 - Avant la première utilisation 5
3 - Utilisation 6 Utilisation du réfrigérateur 6 Utilisation du congélateur 6 Tiroir Fresh Zone 6
4 - Stockage 7
5 - Panneau de commande 8 Instructions pour la machine à glaçons 9 Instructions de remplacement de l'éclairage DEL 9 Entretien, nettoyage et dégivrage 10
6 - Dépannage 11

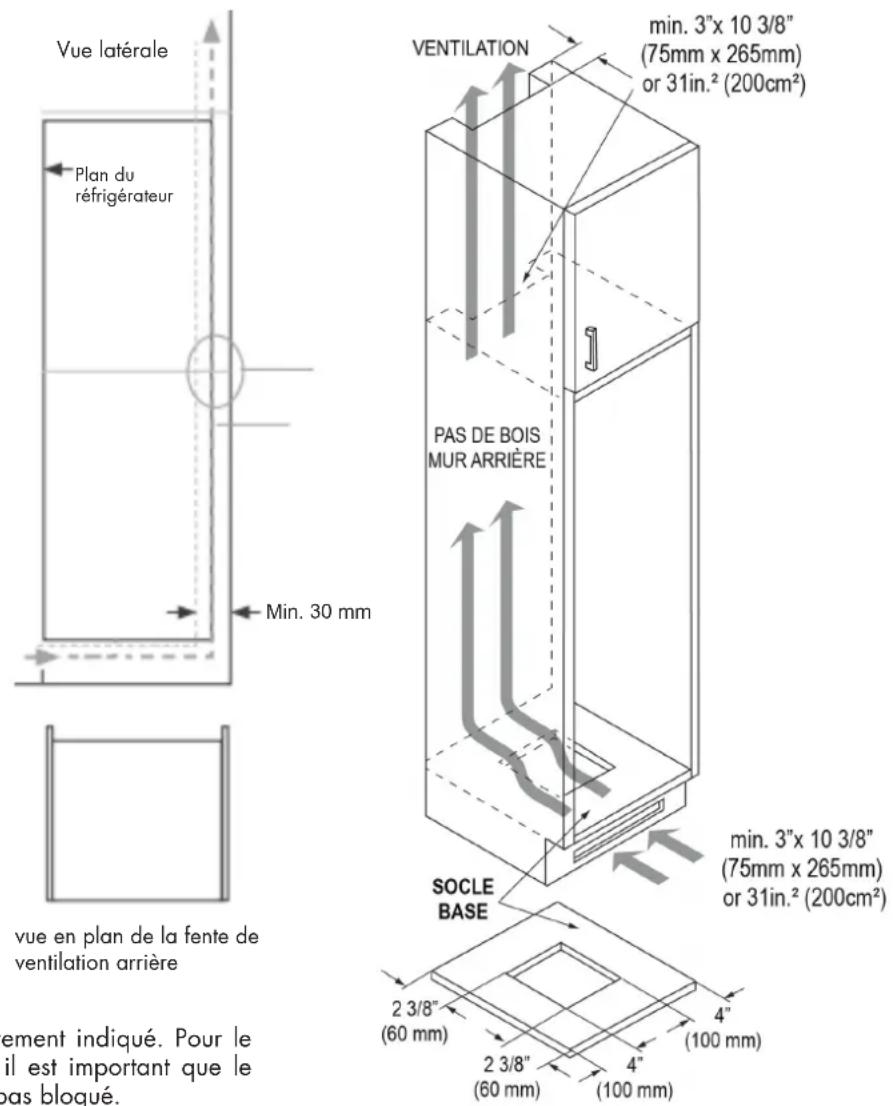

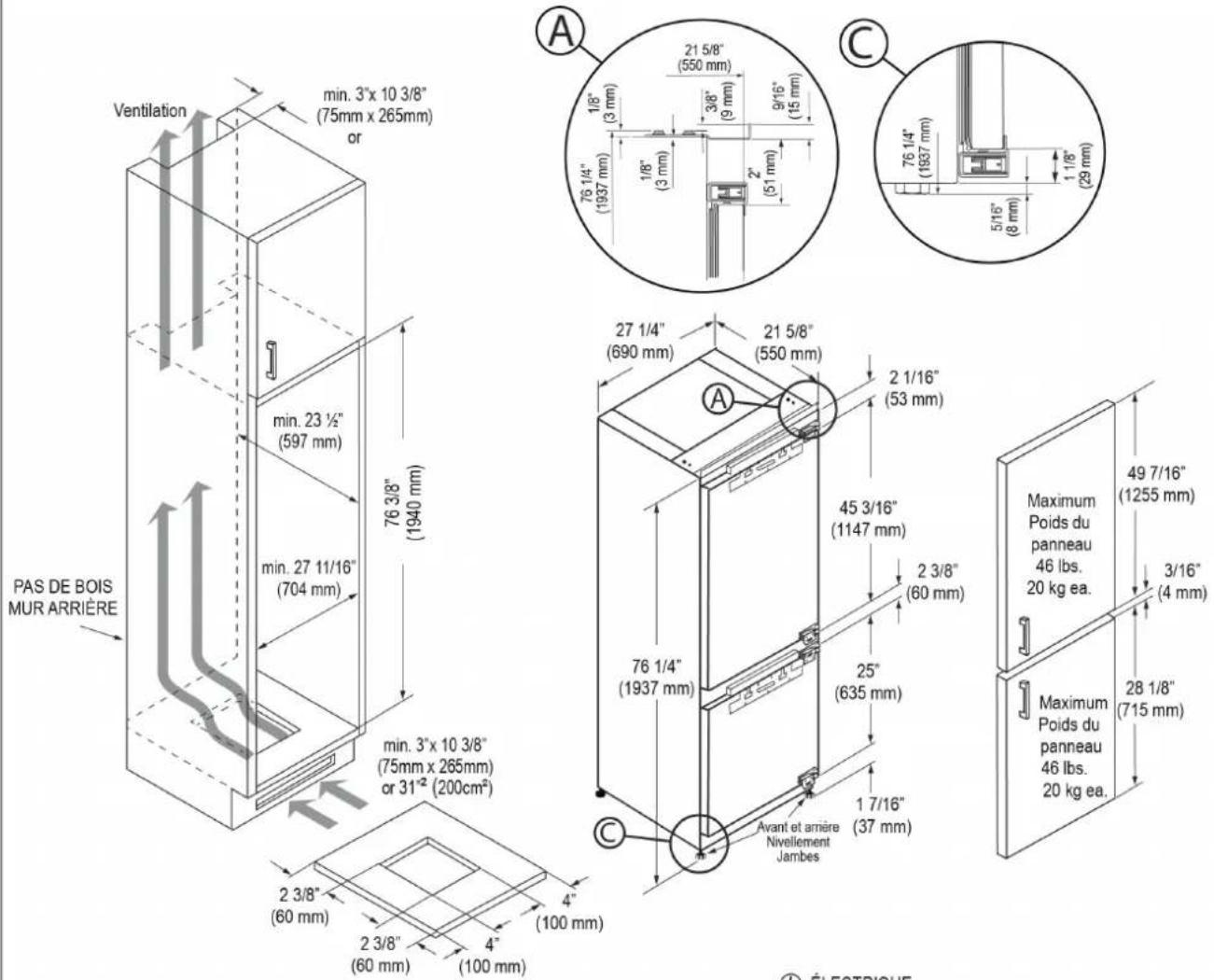

7 - Préparation de l'installation 12 Ventilation 12

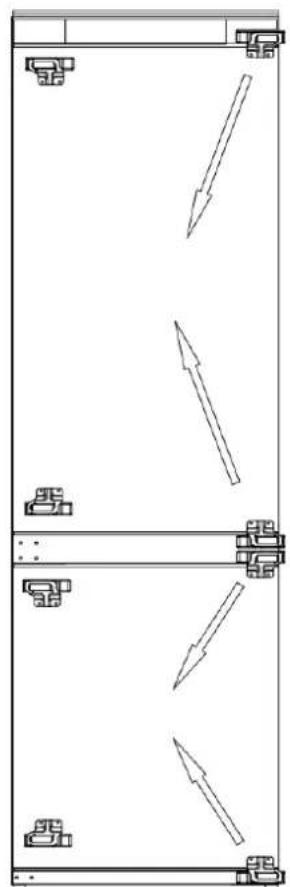

8 - Instructions d'installation 15 Inverser les portes de l'appareil 16

Merci d'avoir acheté ce produit.

Avant d'utiliser votre réfrigérateur, veuillez lire attentivement ce manuel d'instructions afin de maximiser ses performances. Conservez toute la documentation pour une utilisation ultérieure ou pour d'autres propriétaires.

Ce produit est destiné uniquement aux ménages.

Cet appareil ne doit être utilisé qu'à des fins de stockage des aliments, toute autre utilisation pourrait être dangereuse et le fabricant ne sera pas responsable des événements qui en résulteraient. En outre, il est recommandé de prendre note des conditions de garantie.

AVERTISSEMENT

Ceci est un symbole d'avertissement de sécurité. Ce symbole vous avertit des dangers potentiels qui peuvent vous tuer ou vous blesser ou blesser d'autres personnes. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et les mots « DANGER », « AVERTISSEMENT » ou « MISE EN GARDE ».

DANGER

- Danger signifie que le non-respect de cette déclaration de sécurité peut entraîner des blessures graves ou la mort.

AVERTISSEMENT

- Avertissement signifie que le non-respect de cette déclaration de sécurité peut entraîner des dommages importants au produit, des blessures graves ou la mort.

MISE EN GARDE

- Mise en garde signifie que le non-respect de cette déclaration de sécurité peut entraîner des blessures corporelles mineures ou modérées, ou des dommages matériels ou matériels.

Tous les messages de sécurité vous avertiront du danger potentiel, vous indiqueront comment réduire le risque de blessure et vous indiqueront ce qui peut arriver si les instructions ne sont pas suivies

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou toute personne qualifiée afin d'éviter tout danger.

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou intellectuelles réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles aient reçu des instructions quant à l'utilisation de l'appareil ou qu'elles ne soient surveillées par une personne responsable de leur sécurité.

Les enfants doivent rester sous surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont été supervisés ou instruits sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués. Des enfants ne peuvent pas jouer avec cet appareil. Des enfants ne doivent pas effectuer le nettoyage et l'entretien sans surveillance.

Gardez l'appareil et son cordon d'alimentation hors de la portée des enfants de moins de 8 ans. (UE).

Ne stockez aucune substance explosive comme celles des aérosols contenant un gaz propulseur inflammable dans cet appareil.

La capacité de chargement maximale des étagères intérieures est de 22 lb (10 kg) chacune.

L'appareil doit être utilisé à une température ambiante indiquée en fonction de sa classe climatique :

89^(32^) ± 35^(2^) sur les appareils de classe climatique 0,1,2,3,4,6 ou 8;

109°F (43°C) ± 35°F(2°C) sur les appareils de classe climatique 5 ou 7.

L'appareil utilise un agent gonflant isolant inflammable (C5H10), la mise au rebut de l'appareil doit être conforme aux réglementations des autorités locales.

L'appareil fourni avec la lumière DEL, la DEL doit être remplacée par une lumière identique uniquement.

AVERTISSEMENTS R600a :

AVERTISSEMENT

Risque d'incendie / matériaux inflammables

AVERTISSEMENT

• Gardez les ouvertures de ventilation, dans le boîtier de l'appareil ou dans la structure intégrée, libres de toute obstruction.
• N'utilisez pas de dispositif mécanique ni toute autre méthode non recommandé(e) par le fabricant pour accélérer le processus de dégivrage.
• N'endommagez pas le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments, à moins qu'ils ne soient du type recommandé par le fabricant.
• Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé.
• Ne placez pas plusieurs prises de courant portables ou blocs d'alimentation portables à l'arrière de l'appareil
• Ne stockez aucune substance explosive comme celles des aérosols contenant un gaz propulseur inflammable dans cet appareil.
• Pour éviter les risques dus à l'instabilité de l'appareil, il doit être réparé conformément aux instructions

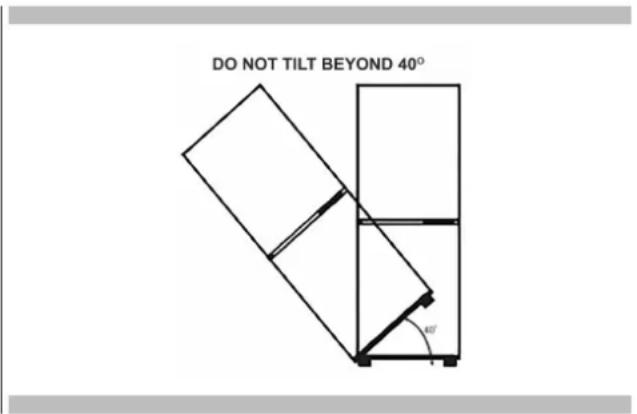

Manipulation, déplacement et utilisation du réfrigérateur ou du congélateur pour éviter d'endommager la tuyauterie du réfrigérant ou d'augmenter le risque de fuite.

Les composants doivent être remplacés par des composants similaires et l'entretien doit être effectué par du personnel d'entretien autorisé par l'usine afin de minimiser le risque d'inflammation possible due à des pièces incorrectes ou à un entretien incorrect.

DANGER

• Risque de piégeage des enfants. Avant de jeter votre ancien réfrigérateur ou congélateur, retirez les portes et laissez les étagères en place afin que les enfants ne puissent pas facilement grimper à l'intérieur.
• Si la lampe DEL est endommagée, elle doit être remplacée par le fabricant, son agent de service ou toute personne qualifiée afin d'éviter tout danger

MISE EN GARDE

• Risque d'incendie ou d'explosion en raison de la perforation de la tuyauterie de réfrigérant.
• Suivez attentivement les instructions de manipulation.
• Veuillez consulter le guide/manuel du propriétaire des réparations avant d'effectuer n'importe quelle réparation.
• Toutes précautions de sécurité doivent être suivies.
• Éliminez l'appareil conformément aux réglementations fédérales ou locales.
• N'utilisez pas de dispositifs mécaniques pour dégivrer l'appareil.
• Ne perforez pas la tuyauterie du réfrigérant.
• Liquide réfrigérant utilisé très inflammable.

Mise au rebut de l'appareil

Éliminez correctement l'emballage de votre appareil. Les équipements de réfrigération doivent être correctement éliminés de manière à protéger l'environnement. Cela s'applique à votre ancien appareil et à votre nouvel appareil une fois qu'il a atteint la fin de sa durée de vie.

Veuillez respecter la réglementation locale concernant la mise au rebut de cet appareil contenant des réfrigérants et des gaz inflammables.

AVERTISSEMENT

Veuillez vous assurer que les anciens appareils en fin de vie sont rendus inutilisables avant de les jeter en retirant la fiche, en coupant le cordon d'alimentation et en retirant ou en détruisant toutes les fermetures à pression ou boulons. Vous éviterez ainsi que les enfants s'enferment dans l'appareil en jouant (risque d'étouffement) ou de mettre leur vie en danger de toute autre manière.

• L'appareil ne doit pas être mis au rebut avec la collecte normale des ordures ménagères.
• Le circuit de liquide de refroidissement, en particulier l'échange de chaleur à l'arrière/au bas de l'unité, ne doit pas être endommagé.
• Le symbole sur le produit ou son emballage indique que ce produit ne doit pas être manipulé comme des déchets ménagers normaux mais doit être amené à un point de collecte de recyclage pour les biens électriques et électroniques. En respectant la mise au rebut correcte de ce produit, vous contribuez à la protection de l'environnement. Une mise au rebut incorrecte met en danger la santé et l'environnement. De plus amples renseigneents sur le recyclage du produit peuvent être obtenus auprès de votre mairie ou du service local de collecte des déchets.

Économie d'énergie

Pour une meilleure économie d'énergie, nous suggérons de:

• Installer l'appareil à l'écart des sources de chaleur et non exposé à la lumière directe du soleil et dans une pièce bien ventilée.
• Éviter de mettre des aliments chauds dans le réfrigérateur pour éviter d'augmenter la température interne et donc de provoquer une fonctionnalisation continue du compresseur.
• Ne pas charger excessivement les articles afin d'assurer une bonne circulation de l'air.
• Forcer un cycle de dégivrage s'il y a une accumulation de glace empêchant une bonne circulation de l'air à l'intérieur de l'appareil.
• En cas de panne de courant, il est conseillé de garder la porte du réfrigérateur fermée.
• Ouvrir ou garder les portes de l'appareil aussi peu ouvertes que possible
• Éviter d'ajuster le réglage à des températures plus basses que nécessaire.

Vous devez laisser reposer le réfrigérateur pendant au moins quatre heures avant de mettre l'appareil sous tension.

Il est recommandé de nettoyer l'intérieur de l'appareil avant la première utilisation, en utilisant une solution de bicarbonate de soude et d'eau chaude, puis en séchant soigneusement l'intérieur. Le réfrigérateur peut avoir une odeur dès la première utilisation. Elle disparaîtra au fur et à mesure que l'appareil refroidira.

Veuillez noter :

L'appareil démarrera à 5°C pour le réfrigérateur et à -18°C pour le congélateur et fonctionnera en continu jusqu'à ce qu'il atteigne la température correcte. Si l'appareil est éteint, vous devez attendre cinq minutes avant de le rallumer pour éviter d'endommager inutilement le compresseur. Ne stockez jamais d'articles inflammables ou explosifs et d'acides ou d'alcalis corrosifs puissants dans l'appareil. Ce réfrigérateur refroidit vos aliments en refroidissant l'intérieur de la cavité. Il est normal que le gel s'accumule sur cette surface ; il se dissipe ensuite et s'écoule par un petit drain en bas, où il s'évapore sans danger. La présence de glaçage à l'arrière n'est pas un dysfonctionnement du réfrigérateur

Utilisation du réfrigérateur

• Ne mettez jamais de liquides dans le réfrigérateur à découvert.
• Ne mettez jamais d'aliments chauds au réfrigérateur. Les aliments chauds doivent être laissés refroidir à température ambiante avant d'être mis au réfrigérateur.
• Rien ne doit reposer contre la paroi arrière du réfrigérateur, car cela provoquera du gel et d'éventuels problèmes de condensation qui seront difficiles à éliminer.
• Assurez-vous que les aliments sont propres et que toute eau supplémentaire est essuyée avant de les mettre au réfrigérateur.
• Enveloppez ou couvrez les aliments avant de les mettre au réfrigérateur. Cela aidera à prévenir la perte d'humidité, à garder les aliments frais et à éviter les odeurs désagréables.
• Triez les aliments avant de les stocker. Tous les aliments à utiliser rapidement doivent être stockés à l'avant de l'étagère pour éviter toute détérioration causée par l'ouverture prolongée de la porte.
• Ne remplissez pas trop le réfrigérateur. Il doit y avoir suffisamment d'espace entre les aliments pour permettre à l'air frais de circuler.
• La décongélation des aliments congelés dans le compartiment réfrigérateur aidera à maintenir la température basse et à économiser de l'énergie.
• Ne stockez jamais de viandes crues sur des étagères au-dessus de viandes cuites ou d'autres produits. Cela aidera à empêcher les jus de viande crue de contaminer d'autres denrées alimentaires.

Utilisation du congélateur

• Les compartiments du congélateur sont conçus pour stocker uniquement des aliments congelés.
• Ne mettez jamais d'aliments chauds ou très chauds au congélateur, laissez-les refroidir complètement avant de les mettre au congélateur.
• Suivez les instructions sur l'emballage des aliments pour le stockage des aliments congelés. Si aucun renseignement n'est fournie, les aliments ne doivent pas être conservés plus de trois mois après la date d'achat.
• Conservez les aliments dans de petits emballages (idéalement moins de 2,2 lb (1 kg)). Cela réduit le temps de congélation et améliore la qualité des aliments après décongélation.
• Enveloppez les aliments avant de les mettre au congélateur. Pour empêcher l'emballage de rester collé, assurez-vous qu'il est sec.
• Étiquetez l'aliment avant la congélation avec des informations comprenant le type d'aliment et les dates de conservation et de péremption
• Une fois les aliments décongelés, ils ne doivent pas être recongelés. Ne décongelez que la quantité de nourriture nécessaire pour éviter le gaspillage.
• Les boissons en bouteille ou en conserve ne doivent pas être stockées dans les compartiments du congélateur car elles pourraient exploser.
• La quantité maximale d'aliments frais pouvant être congelés sur une période de 24 heures est de 2,6 kg (5,8 lb).
• N'essayez pas de congeler plus que la quantité maximale.

Tiroir Fresh Zone

- La température à l'intérieur du tiroir Fresh Zone peut être régulée de 37°F (3°C) à 26°F (-3°C). C'est le tiroir idéal pour stocker la viande et le poisson.

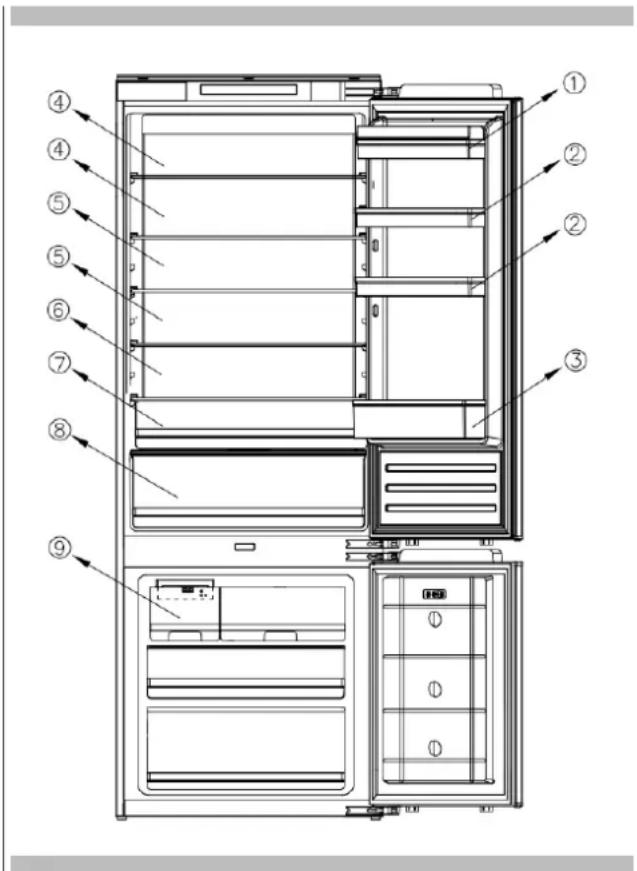

La section réfrigérateur est destinée au stockage des aliments à court terme. Bien que les basses températures puissent être maintenues, de longues périodes de stockage des aliments ne sont pas recommandées.

Comme l'air froid circule dans le réfrigérateur, la température peut varier entre les différentes sections. Ainsi, les aliments doivent être stockés dans différentes sections selon le type.

1. Beurre, fromages, etc.
2. Aliments dans des bocaux et des bouteilles
3. Boissons, par exemple le lait
4. Aliments cuits
5. Yaourts, conserves, etc.
6. Bouteilles de 75 cl ou plats cuisinés, etc.
7. Fruits et légumes
8. Viande et poisson frais/fruits et légumes
9. Stockage des glaçons

Les étagères du réfrigérateur peuvent être déplacées en fonction des exigences de stockage dans la section réfrigérateur. Pour déplacer l'étagère, soulevez la section arrière, puis tirez-la vers l'extérieur.

Pour la remplacer, faites glisser l'étagère dans la fente, puis abaissez la section arrière.

La configuration la plus économe en énergie nécessite que les tiroirs, la boîte de nourriture et les étagères soient positionnés dans le produit, veuillez vous référer aux images ci-dessus.

1. Lors de la première mise sous tension de l'appareil, cet appareil fonctionne toujours aux réglages suivants : 41°F (5°C) pour le réfrigérateur, 32°F (0°C) pour My Zone 0,5°F(-18°C). Si vous souhaitez régler la température ou les fonctions manuellement, appuyez le bouton pour effectuer les opérations. Plages de température de la zone adapt de 37°F (3°C) à 26°F (-3°C).
2. Réglage de la température du réfrigérateur - appuyez sur le bouton 🌿 sur la partie gauche du panneau de commande pour atteindre différentes températures de 35°F (2°C) à 46°F (8°C).
3. Réglage de la température du congélateur - appuyez sur le bouton 📁 sur la partie droite du panneau de commande pour atteindre différentes températures de 5°F (-15)°C à-15°F (-25°C).
4. Fonction de réglage du tiroir Fresh Zone : ce bouton B° contrôle la température. En appuyant sur ce bouton, le chiffre passera de 37°F (3°C) à 26°F (-3°C). Cette fonction peut être activée/désactivée en appuyant continuellement pendant trois secondes (s'ÉTEINT).
5. Fonction de refroidissement rapide - Appuyez sur le bouton 🚙, le voyant du bouton s'allume et la fonction de refroidissement rapide est activée, le réfrigérateur commence à fonctionner automatiquement au réglage de température de 35°F (2°C) et s'arrête après 24 heures, l'icône s'allume.
6. Fonction Vacances - Appuyez sur le bouton 📁, le voyant du bouton s'allume, la fonction Vacances est activée et tout l'appareil commence à fonctionner automatiquement aux réglages : réfrigérateur à 62°F(17°C) et congélateur à -0.5°F(-18°C).
7. Fonction éco – Appuyez sur le bouton sur le panneau de commande, la fonction éco est activée et le bouton s'allume, le compartiment réfrigérateur fonctionne au réglage de 41°F (5°C) et le compartiment congélateur fonctionne au réglage de -0,5°F(-18°C). La Fresh Zone fonctionne à un réglage de 37°F (3°C).
8. Fonction de congélation rapide – Appuyez sur le bouton ⚙, l'icône s'allume et le congélateur commence à fonctionner à la fonction de congélation rapide, réglage de la température -15°F (-25°C). Après 24 heures, la fonction de congélation rapide s'arrête automatiquement.

9. Appuyez sur le bouton pendant 3 secondes pour éteindre votre appareil et le bouton s'allume, l'alimentation est coupée. Les lampes internes éliminent, le compresseur cesse de fonctionner. Appuyez sur le bouton pendant 3 secondes pour allumer votre appareil, le symbole s'allume et l'alimentation est à nouveau reprise.

10. Sur les modèles no-frost, il y a une fonction : dégivrage forcé. Appuyez sur les boutons 🎋 + 🎋 pendant 5 secondes pour activer la fonction de dégivrage forcé afin de nettoyer l'évaporateur du congélateur. L'icône de température du congélateur s'allume. Appuyez sur les boutons 🎋 + 🎋 pendant 3 secondes pour désactiver la fonction de dégivrage compulsif et les chiffres de la température du congélateur disparaissent.

11. Affichage des défauts

Cet appareil a la fonction « affichage des défauts et alarme ». Une fois que les capteurs sont défectueux, des alarmes s'affichent sur l'affichage de la température, l'appareil refroidit toujours, mais un technicien de maintenance professionnel doit être appelé pour vérifier l'appareil.

F2 – Capteur de la zone adapt

F3 - Capteur du compartiment réfrigérateur

F4 – Capteur du compartiment congélateur

F5 - Capteur de dégivrage

2E - Défaut du ventilateur/moteur dans le congélateur

CE- Défaut de communication entre le panneau principal et le panneau d'affichage.

Les erreurs ci-dessus ne s'affichent que sur l'afficheur sans alarme sonore

Alarme de surchauffe dans le congélateur : après que la température du congélateur soit arrivée à la température définie, après cela, si la température monte à >77 F (-1 C), l'alarme se déclenchera, accompagnée d'un clignotement du chiffre de température du congélateur. Appuyez sur n'importe quel bouton pour annuler l'alarme vocale. Le flash restera jusqu'à ce que la température soit <77 F (-1 C).

PS : La carte principale se trouve dans le compartiment du compresseur

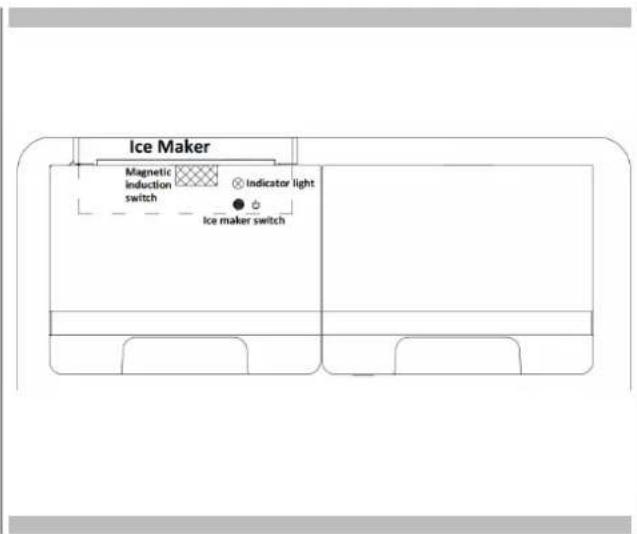

Instructions pour la machine à glaçons

1. Connectez le connecteur de tuyau d'eau à la source d'eau et vérifiez s'il y a des fuites de connecteur après l'alimentation en eau.
2. Ouvrez la porte du congélateur, sortez le bac à glaçons et allumez la machine à glaçons pour faire des glaçons ; puis, remettez le bac à glaçons en place.
3. L'indicateur de la machine à glaçons est jaune et clignote, indiquant que la fabrication de glaçons est en cours.
4. L'indicateur de la machine à glaçons s'affiche en jaune et ne clignote pas, indiquant que le bac à glaçons est plein et que la fabrication de glaçons est en pause.
5. L'indicateur de la machine à glaçons est rouge et clignote, indiquant que le bac à glaçons n'est pas en place ou a été retiré.

Si le voyant de la machine à glaçons est rouge et ne clignote pas, cela indique que la machine à glaçons fonctionne mal

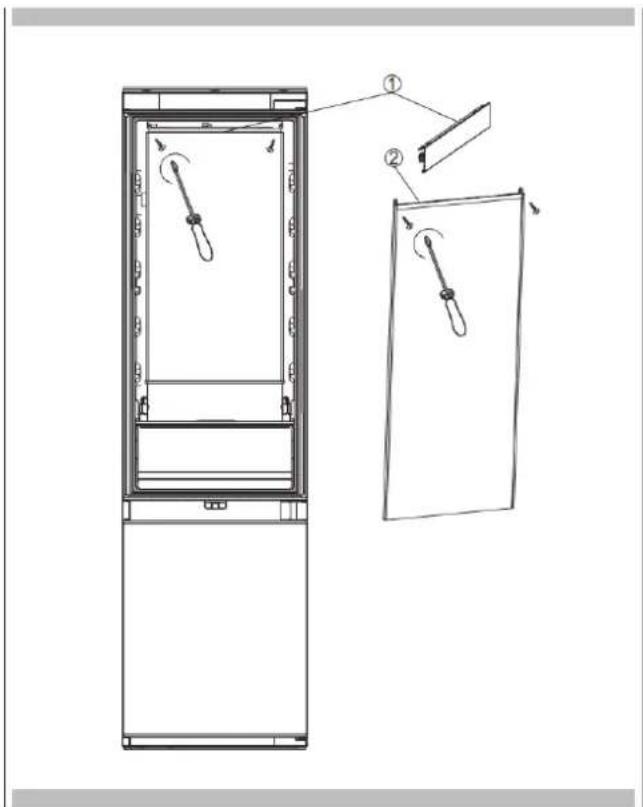

Instructions de remplacement de l'éclairage DEL

Remarque : Ne procédez au remplacement du voyant DEL que si vous avez confiance en vos capacités, sinon veuillez contacter un technicien de service pour vous aider.

Paramètres d'éclairage : 12V / 10W

1. Débranchez le cordon d'alimentation.
2. Retirez la bande de garniture en alliage d'aluminium sur le dessus de la source lumineuse de surface DEL, puis retirez les vis de fixation gauche et droite.
   Les étapes 1 et 2 sont illustrées ci-dessous.
3. Remplacez le panneau lumineux DEL de rechange.
4. Remplacez la bande de garniture en alliage d'aluminium à son tour.

Entretien et nettoyage

Débranchez toujours l'appareil de l'alimentation électrique avant tout nettoyage ou entretien.

Les sections du réfrigérateur et du congélateur doivent être nettoyées à l'aide d'une solution de bicarbonate de soude et d'eau tiède. N'utilisez pas de produits abrasifs ou de détergents. Après le lavage, rincez et séchez soigneusement.

Nettoyez les étagères et les bacs de porte séparément à la main avec une solution douce de détergent liquide et d'eau. Ne les mettez pas au lave-vaisselle.

Si l'appareil ne doit pas être utilisé pendant de longues périodes, débranchez et nettoyez l'appareil. Les portes doivent être laissées légèrement entrouvertes pour éviter la formation de moisissure et d'odeurs désagréables.

Dégivrage

Le produit est doté d'un système antigel conçu pour empêcher la forte accumulation de glace. En utilisation normale, il ne devrait pas être nécessaire de forcer le dégivrage du système de congélation.

Veuillez noter : Si vous trouvez régulièrement une accumulation importante de glace ou de flaques d'eau dans la section du congélateur, il est probable que la porte ne soit pas correctement scellée. Cela peut être dû à un joint de porte défectueux ou à un panneau de recouvrement mal ajusté ou trop lourd. Pour plus de renseignements, consultez la section de dépannage sur la glace.

Si vous rencontrez des problèmes avec votre appareil, vous devez vérifier le dépannage avant d'appeler le service à la clientèle.

Si l'appareil ne fonctionne pas, vérifiez :

• Que l'appareil est alimenté.
• Que les fusibles / disjoncteurs de la maison sont intacts.
• Que le réfrigérateur n'a pas été éteint.
• Que la prise de courant fonctionne correctement. Pour vérifier cela, branchez un autre appareil électrique pour voir si la prise est défectueuse ou utilisez un testeur.

Si l'appareil fonctionne, mais pas très bien, vérifiez:

• Que l'appareil n'est pas surchargé.
• Que le thermostat est réglé à une température appropriée.
• Que les portes se ferment correctement.
• Que le système de refroidissement à l'arrière de l'appareil est propre et exempt de poussière, et ne touche pas la paroi arrière.
• Qu'il y a suffisamment de ventilation sur les parois latérales et arrière.

Si l'appareil est bruyant, vérifiez:

• Que l'appareil est de niveau et stable.
• Que les parois arrière sont claires et il y a une ventilation suffisante conformément aux exigences d'installation.
• Remarque : Le gaz de refroidissement dans le réfrigérateur peut faire un léger bruit de bulles ou de gargouillis, même lorsque le compresseur ne fonctionne pas.

Si l'appareil émet un bip, vérifiez:

- Que les portes sont fermées. Une alarme retentit après 60 secondes d'ouverture d'une porte.

Si de la glace s'est formée sur la paroi arrière du réfrigérateur :

• Il est normal que certaines gouttelettes de glace se forment sur la paroi arrière du réfrigérateur. Cela ne constitue pas un défaut de l'appareil.
• Assurez-vous qu'aucun élément à l'intérieur du réfrigérateur n'est en contact avec le mur arrière.
• Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. S'il s'ouvre au moindre contact, cela peut signifier que le joint de porte doit être remplacé.
• Vérifiez si le joint de la porte présente des plis, des débris ou des dommages. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service client afin que le joint puisse être remplacé.
• Cela peut être dû au fait que la ou les portes du décor ne sont pas correctement montées. En cas de doute, demandez à votre installateur de vérifier les installations des panneaux.

En cas de formation excessive de glace dans le congélateur :

• Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. S'il s'ouvre au moindre contact, cela peut signifier que le joint de porte doit être remplacé.
• Vérifiez si le joint de la porte présente des plis, des débris ou des dommages. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service à la clientèle afin que le joint puisse être remplacé.
• Cela peut être dû au fait que les panneaux de recouvrement ne sont pas correctement installés. En cas de doute, demandez à votre installateur de vérifier les portes.

Si une ou plusieurs des unités DEL de l'appareil ne fonctionnent pas:

- Contactez le service client pour organiser une visite de service ou pour commander des pièces.

FR 7 - Préparation de l'installation

Cet appareil ne doit jamais être installé à proximité de sources de chaleur, par exemple des éléments chauffants ou des cuisinières, ni dans des endroits humides.

Demandez l'aide d'une autre personne, ou de deux, lors de l'installation de cet appareil. Cet appareil peut avoir des bords tranchants. Porter des EPI adéquats pour la tâche et l'environnement.

• Pour vous assurer que l'appareil est de niveau, vous devez utiliser les pieds réglables en hauteur à l'avant de l'appareil.
• Le système de condenseur à l'arrière de l'appareil ne doit pas toucher la paroi arrière. Plus l'écart est grand, mieux c'est.
• L'appareil doit être installé avec une ventilation adéquate pour permettre à l'air de s'échapper et qu'il y ait un espace entre l'arrière de l'appareil et le mur.

Ventilation

La principale considération lors de l'installation d'une unité de réfrigération dans une cuisine équipée est la ventilation. La chaleur évacuée du compartiment de refroidissement doit être dissipée dans l'atmosphère. Une ventilation incorrecte peut entraîner une défaillance prématurée du compresseur, une consommation d'énergie excessive, une défaillance totale du système et peut invalider la garantie fournie avec l'appareil. Cet appareil est destiné à être installé dans une armoire, les exigences suivantes doivent être respectées:

DO NOT TILT BEYOND 40° 60°

Ventilation min. 3"x 10 3/8" (75mm x 265mm) or min. 23 ½" (597 mm) 76 3/8" (1940 mm) min. 27 11/16" (704 mm) PAS DE BOIS MUR ARRIÈRE min. 3"x 10 3/8" (75mm x 265mm) or 31-² (200cm²) 2 3/8" (60 mm) 4" (100 mm) 2 3/8" (60 mm) 4" (100 mm) A 21 5/8" (550 mm) 1/8" (3 mm) 3/8" (9 mm) 9/16" (15 mm) 76 1/4" (1937 mm) 1/8" (3 mm) 2" (51 mm) C 76 1/4" (1937 mm) 76 1/4" (1937 mm) 2 1/16" (53 mm) 45 3/16" (1147 mm) 2 3/8" (60 mm) 76 1/4" (1937 mm) 25" (635 mm) 1 7/16" (37 mm) Avant et arrière Nivellement Jambes Maximum Poids du panneau 46 lbs. 20 kg ea. 49 7/16" (1255 mm) 3/16" (4 mm) 28 1/8" (715 mm) Maximum Poids du panneau 46 lbs. 20 kg ea. A 27 1/4" (690 mm) 21 5/8" (550 mm) 2 1/16" (53 mm) 45 3/16" (1147 mm) 2 3/8" (60 mm) 76 1/4" (1937 mm) 25" (635 mm) 1 7/16" (37 mm) ④ ÉLECTRIQUE

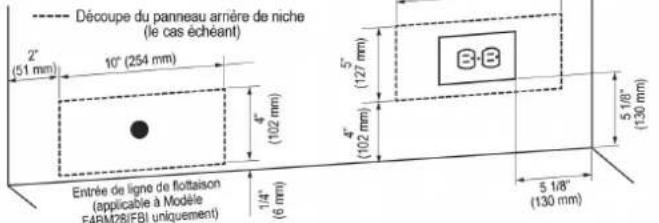

Prise murale électrique suggérée et ligne de flottaison dans les emplacements

Découpe du panneau arrère de niche (Îe cas échéant) 2" (51 mm) 10" (254 mm) 4" (102 mm) Entrée de ligne de flottaison (applicable à Modèle F4BM28/FBI uniquement) 1/4" (6 mm) 5 1/8" (130 mm) 5 1/8" (130 mm) 3-3

ÉLECTRIQUE
La prise électrique doit être située dans les armoires adjacentes pour faciliter l'accès aux installations et aux retraits. Le cordon électrique mesure 2,2 m (86 5/8") de longueur et situé à 1/2" (12 mm) du sol et 6" (151 mm) du côté droit (face à l'avant du réfrigérateur).

Vue avant du réfrigérateur 6" (151mm) 1/2" (12mm) Longueur du cordon électrique 86 5/8" (2,2m)

Une prise d'air doit être prévue quelque part dans l'armoire pour permettre à l'air libre d'entrer. Dans cet exemple, un évent de socle est représenté sous le réfrigérateur.

Une découpe doit être faite dans le socle sous le réfrigérateur/congélateur et cela se termine soigneusement à l'aide de la grille de ventilation. Assurez-vous qu'il y a également un espace à l'arrière de la base de l'armoire pour que l'air remonte à l'arrière de l'appareil avec un espace minimum de 30 mm de l'arrière du réfrigérateur à l'arrière de l'armoire.

Le haut de l'armoire doit être ventilé dans la pièce.

Taille requise de l'ouverture de l'évent : 200cm².

Si le mobilier ne laisse pas entrer d'air libre dans la pièce, un évent de plinthe ou d'autres moyens de ventilation doivent être fournis pour assurer un flux d'air naturel.

Le canal ouvert à l'arrière est clairement indiqué. Pour le bon fonctionnement de l'appareil, il est important que le haut de l'unité de logement ne soit pas bloqué.

Un trou de ventilation est nécessaire dans le socle de l'unité ; cela permet d'aspirer de l'air sur le compresseur et le condenseur.

En règle générale, plus il y a d'air qui peut entrer et sortir, meilleur et plus efficace est le fonctionnement du produit.

Instructions d'installation

	Outils et pièces
	Entretoise pour charnière A
	Entretoise pour charnière B
	Couvercle de charnière
	Vis cruciforme3.9x12, T203.9x16, T20
	Clé plate
	Couvercle gauche pour panneau de commande-entretoise
	Couvercle droit pour panneau de commande-entretoise
	Bande décorative

1

Placez l'appareil devant l'armoire et branchez-le. Assurez-vous que l'appareil est alimenté. Placez l'appareil dans l'armoire. Veillez à ne pas pincer le câble d'alimentation.

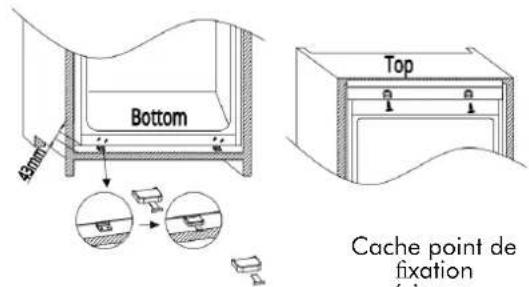

La queue des couvercles du support inférieur attrapera le bord avant de la base de l'armoire – c'est la profondeur souhaitée. Nivelez l'appareil avec les pieds avant.

Bottom 45mm Top Cache point de fixation

PS : Veuillez retirer la queue après avoir fixé le couvercle de la partie inférieure.

Cache point de fixation supérieur pour cacher les vis une fois fixées

3

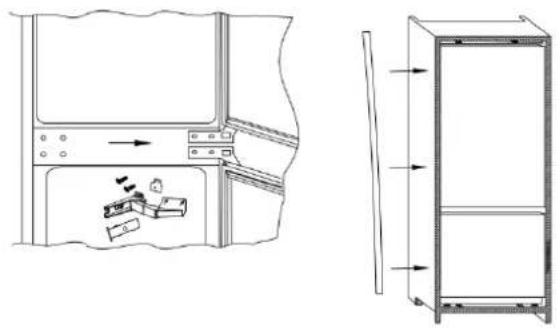

Utilisez les entretoises de charnière (en option) pour positionner l'appareil latéralement dans l'ouverture de l'armoire et installez la bande de remplissage d'espace (en option) et fixez l'appareil à l'armoire à travers les charnières, les supports inférieurs et les points de fixation supérieurs.

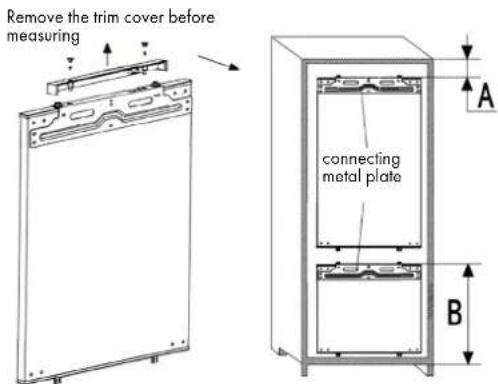

Il est suggéré de desserrer les deux écrous et d'ajuster légèrement les boulons de mise à niveau sur le support supérieur de chaque porte pour fournir un réglage supplémentaire une fois le panneau monté. Mesurez la distance (A) entre le haut du support et le haut de l'armoire et la distance (B) entre le haut du support de porte inférieur et le bas de l'armoire.

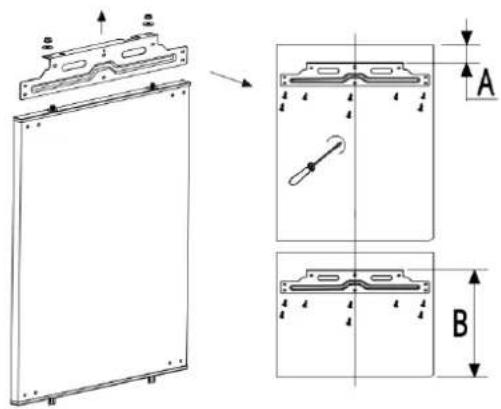

Retirez les supports des portes de l'appareil et, à l'aide des mesures (A) et (B), fixez les supports aux panneaux centrés horizontalement.

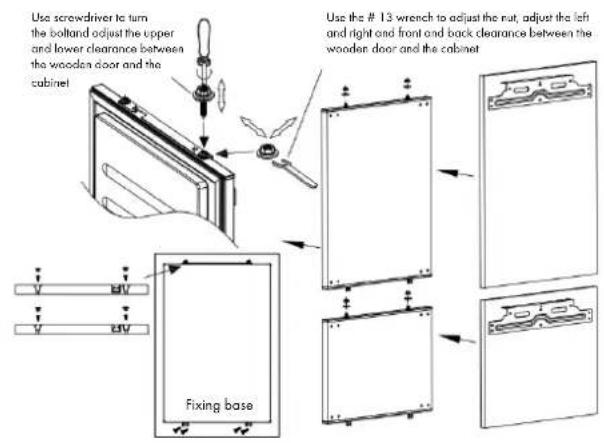

Veuillez suivre les étapes ci-dessous pour connecter la porte en bois et la porte du réfrigérateur

Inverser les portes de l'appareil

Nous vous recommandons de demander l'aide d'une autre personne pour soutenir les portes lors de cette opération.

1. Retirez les vis reliant les portes aux charnières. Placez les portes sur le côté.
2. Sortez les couvercles des trous de vis en plastique des positions où vous allez déplacer les charnières. Conservez ces fiches.
3. Retirez les vis reliant les charnières au corps de l'appareil.
4. Déplacez les positions de charnière en diagonale pour chaque porte et faites pivoter de 180° et fixez-les à la nouvelle position.
5. Utilisez les bouchons pour couvrir les trous de vis nouvellement exposés où se trouvaient autrefois les charnières.
6. Utilisez les couvercles de charnière supplémentaires pour un positionnement opposé pour terminer la finition.
7. Rebranchez les panneaux de porte aux charnières.

S'assurer que les joints de la porte sont correctement scellés : Il est normal que le joint soit comprimé après l'inversion de la porte. La porte fermée, utilisez un sèche-cheveux pour dilater le joint et combler l'espace entre la porte et le corps de l'appareil. Veillez à ne pas utiliser le sèche-cheveux trop près de l'appareil, ce qui pourrait endommager le joint. Une distance d'environ 10 cm (4 po) devrait être adéquate. Une fois terminé, laissez le joint et la porte refroidir avant de les toucher. Une fois terminé, le joint doit rester en position.
