Lave-vaisselle / Manuel d’utilisationFR

DW15D45GPK TELEFUNKEN Notice utilisation lave-vaisselle TELEFUNKEN DW15D45GPK Informations techniques de votre appareil: DW15D45GPK - Liste des pièces détachées - Schéma électrique - Manuel de serviceFR - 1 Merci d’avoir choisi ce produit. Ce manuel d’instructions contient des informations importantes sur la sécurité et des instructions destinées à vous aider dans l’utilisation et l’entretien de votre appareil. Prenez le temps de lire ce manuel d’instructions avant d’utiliser votre appareil et conservez ce document pour toute référence ultérieure. Icône Type Signification AVERTISSEMENT Blessures graves ou décès

1.2 Points importants pendant l’in󰀬allation du lave-vaisselle

2.2 Raccordement en eau

2.3 Tuyau d’arrivée d'eau

2.6 In󰀬allation enca󰀬rée de l'appareil

4.1 Préparer votre lave-vaisselle pour la première utilisation .............................................15

4.4 Bandelette d'essai

4.6 Sy󰀬ème adoucisseur

4.11 Utilisation de liquide de rinçage

4.12 Remplissage et réglage du liquide de rinçage............................................................18

8.2 Bras pulvérisateurs

• Certains composants et l’emballage de votre lave- vaisselle sont fabriqués à partir de matériaux recyclables.

• Les éléments en matière plastique portent les inscriptions internationales : (>PE< , >PS< , >POM<, >PP<, )

• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet e󰀨et.

• Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.

• Contacter les centres concernés ou votre mairie pour obtenir des informations sur les méthodes et points de miseau rebut.

1.1 Informations de sécurité

Dès réception de votre appareil

• Contrôler l’emballage de la machine avant son installation ainsi que la surface externe de cette dernière une fois l’emballage retiré. Ne pas utiliser la machine si celle-ci semble endommagée ; En cas de doute veuillez contacter le service après-vente agréé.

• Déballez les matériaux d’emballage comme indiqué et mettez-les au rebut conformément aux exigences locales.FR - 4

1.2 Points importants pendant l’installation du

• Installez votre lave-vaisselle de niveau dans un endroit adéquat, ne posant aucun risque pour la sécurité.

• Procédez à l’installation et au raccordement de votre lave- vaisselle en suivant les instructions.

• La machine doit être installée par un technicien qualié.L’installation par toute autre personne est susceptible de rendre votre garantie caduque.

• Veiller à n’utiliser que des pièces détachées d'origine.

• Avant l'installation, vériez que le lave-vaisselle est débranché.

• Vériez que votre prise électrique est conforme aux normes en vigueur.

• Les caractéristiques électriques de votre prise et de votre installation électrique doivent correspondre aux valeurs indiquées sur la plaque signalétique.

• Très important : vériez que le lave-vaisselle n'est pas posé sur le câble d'alimentation.

• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.FR - 5

• Ne branchez jamais le lave-vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois le lave- vaisselle installé.

• Après avoir installé le lave-vaisselle sur un emplacement adéquat, faites -le fonctionner à vide lors de la première utilisation.

• Cet appareil est destiné à un usage exclusivement domestique. Son utilisation à des ns commerciales rend votre garantie caduque.

• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lave-vaisselle : il pourrait se renverser.

• • Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre lave-vaisselle d'autres produits que ceux spécialement conçus pour le lavage en machine. À défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre lave-vaisselle.

• L'eau contenue dans la cuve de lavage du lave- vaisselle n'est pas potable. Ne la buvez pas.

• Attention danger d'explosion, ne placez aucun dissolvant

• chimique ou solvant dans le lave-vaisselle ou à proximité de celui-ci.

• Vériez que les objets de plastique résistent à la chaleur avant de les laver en lave-vaisselle.FR - 6

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, s'ils sont supervisés, ont reçu des instructions relatives à l'utilisation sécurisée de l'appareil et comprennent les dangers y associés Ne permettez pas à de jeunes enfants de jouer avec l'appareil.Le nettoyage et l'entretien par l'utilisateur ne doivent être e󰀨ectués par des enfants que lorsqu'ils bénécient d'une supervision.

• Seuls les objets adaptés au lavage en machine doivent être introduits dans la machine. En outre, ne dépassez pas la capacité de chargement des paniers. À défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre lave-vaisselle causée par des mouvements du panier.

• A cause, notamment, d'un débordement d'eau chaude possible, n'ouvrez jamais la porte du lave-vaisselle en aucune circonstance pendant le fonctionnement. Un dispositif de sécurité met le lave-vaisselle à l'arrêt en cas d'ouverture dela porte.

• La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.FR - 7 MISE EN GARDE : Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualication similaire an d'éviter un danger.

• Si l'option Eco est activé, la porte s’ouvrira à la n du programme. Ne forcez pas sur la porte lors de la fermeture pour éviter d’endommager le mécanisme de la porte automatique pendant 1 minute (uniquement pour les modèles disposant de l’option d’ouverture de porte automatique). Pour un séchage optimal, laissez la porte ouverte pendant 20 minutes.

• Avertissement : Évitez de vous tenir devant la porte lorsque que le signal sonore d’ouverture automatique retentit. Pour la sécurité des enfants

• Après le déballage du lave-vaisselle, veillez à tenir les matériaux d'emballage hors de portée des enfants.

• Ne laissez pas les enfants jouer avec ou mettre en marche le lave-vaisselle.

• Rangez les détergents et produits de rinçage hors de portée des enfants.

• Tenir les enfants à l'écart du lave-vaisselle lorsqu’il est ouvert : il peut contenir des résidus de substances de nettoyage.FR - 8

• Veillez à ce que votre ancien lave-vaisselle ne pose aucun risque pour les enfants. Il est arrivé que des enfants s'enferment à l'intérieur de lave-vaisselles usagés. Pour prévenir cette situation, brisez le système de verrouillage du lave-vaisselle et coupez le câble d’alimentation avant sa mise au rebut. En cas de dysfonctionnement

• Tout défaut de fonctionnement du lave-vaisselle do it impérativement être réparé par une personne qualiée. Toute réparation réalisée par une personne autre qu'un technicien de service après- vente agréé entraînera l'annulation de le garantie.

• Avant d'e󰀨ectuer toute réparation sur le lave- vaisselle,prenez soin de la débrancher du réseau électrique. Coupez l’alimentation électrique au tableau principal ou débranchez la prise du lave- vaisselle. Ne pas tirer sur le câble. Prenez soin de fermer l'arrivée d'eau. Recommandations

• Pour économiser de l'eau et de l'énergie, Retirez le surplus d'aliments avant de mettre la vaisselle dans la machine. Lancez votre cycle de lavage après l'avoir entièrement chargée.

• N'utilisez le prélavage que si nécessaire.

• Veillez à installer les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.FR - 9

• Il est conseillé de ne pas surcharger le lave- vaisselle et de ne pas laver en machine la vaisselle non-autorisée. Ne pas laver en lave-vaisselle :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, matériaux à base d'alliages ferreux.

• Fourchettes, cuillères et couteaux à manche de bois, de corne ou d'ivoire ou incrusté de nacre ; objets collés, peinture,articles maculés de produits chimiques abrasifs, acides ou basiques.

• Objets de plastique ne résistant pas à la chaleur, récipients de cuivre ou étamés.

• Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).

• Certains verres fragiles, les porcelaines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découper, les articles fabriqués avec de la bre synthétique.

• Les articles absorbants, tels que les éponges ou les torchons ne sont pas lavables en lave-vaisselle. Attention : Prenez soin d'acheter des articles lavables en lave-vaisselle à partir d'aujourd'hui.2 INSTALLATION

2.1 Positionnement de l'appareil

Lors du positionnement de l'appareil, placez-le dans une zone où les plats peuvent être facilement chargés et déchargés. Ne mettez pas l'appareil dans une zone où la température ambiante est inférieure à 0°C. Lisez tous les avertissements situés sur l'emballage avant de retirer l'emballage et de positionner l'appareil. Positionnez l'appareil près d'un robinet d'eau et d'une conduite d'évacuation. Prenez en compte le fait que les raccordements ne seront pas modiés une fois que l'appareil sera en place. Ne prenez pas l'appareil par sa porte ou par un panneau. Laissez une distance su󰀩sante autour de l'appareil pour permettre la facilité de déplacement lors du nettoyage. Veillez à ce que les tuyaux d'arrivée d'eau et de sortie d'eau ne soient pas pressés ou piégés, et que l'appareil ne repose pas sur son câble électrique lors du positionnement. Ajustez les pieds pour que l'appareil soit de niveau et équilibré. L'appareil doit être placé sur un terrain plat, sans quoi il sera instable et la porte de l'appareil ne se fermera pas correctement.

2.2 Raccordement en eau

Nous vous conseillons de monter un ltre sur votre alimentation d'entrée d'eau an d'éviter d'endommager votre appareil en raison de la contamination (sable, rouille, etc.) de la plomberie intérieure. Cela permettra également d'éviter le jaunissement et la formation de dépôts après le lavage. Notez le marquage sur le tuyau d'arrivée d'eau ! Si les modèles sont marqués avec 25°C, la température de l'eau peut être de max. 25°C (eau froide). Pour tous les autres modèles : Eau froide préférée ; température max. de l'eau chaude : 60°C.

2.3 Tuyau d’arrivée d'eau

AVERTISSEMENT : Utilisez le tuyau

d'arrivée d'eau fourni avec votre appareil, n'utilisez pas le tuyau d'un ancien appareil.

AVERTISSEMENT : Faites couler

l'eau à travers le nouveau tuyau avant de le raccorder.

AVERTISSEMENT : Connectez

le tuyau directement sur le robinet d'alimentation en eau. La pression fournie par le robinet doit être d'au moins 0,03 MPa et d'au plus 1 MPa. Si la pression est supérieure à 1 MPa, une soupape de décharge de pression doit être montée au niveau du raccordement.

AVERTISSEMENT : Une fois que les

raccordements sont faits, ouvrez le robinet complètement et vériez les éventuelles fuites d'eau. Éteignez toujours le robinet d'arrivée d'eau quand un programme de lavage est terminé. FR - 10Un système anti-débordement Aquastop est utilisé dans certains modèles. Ne l'endommagez pas et ne le laissez pas être endommagé ou tordu.

2.4 Tuyau de vidange

Raccordez le tuyau d'évacuation de l'eau directement à un trou d'évacuation de l'eau ou au siphon d'évacuation d'un évier. Ce raccordement doit être au minimum à 50 cm et au maximum à 110 cm du sol sur lequel est placé le lave-vaisselle. IMPORTANT : Les objets ne seront pas lavés correctement si un tuyau d'évacuation de plus de 4 m est utilisé.

2.5 . Raccordement électrique

AVERTISSEMENT : Votre appareil

est réglé pour utiliser une alimentation 220-240 V. Si la tension dans votre région est de 110 V, connectez un transformateur 110/220V de puissance 3000 W sur la connexion électrique. Reliez le produit à une prise de terre protégée par un fusible conforme avec les valeurs du tableau « Spécications techniques ». La che de terre de l'appareil doit être connecté à une prise reliée à la terre fournissant un courant et une tension adaptés. En l'absence d'installation mise à la terre, un électricien agréé doit procéder à une installation mise à la terre. En cas d'utilisation sans mise à la terre, notre entreprise ne saurait être responsable de toute perte d'usage pouvant se présenter. La che de cet appareil peut incorporer un fusible de 13 A en fonction du pays cible. (Par exemple Royaume-Uni, Arabie Saoudite) FR - 112.6

usage (1). Si l'espace sous le comptoir est adapté pour le montage de votre appareil, retirez le plan de travail comme indiqué dans l'illustration (2).

AVERTISSEMENT : Le plan de travail

Le panneau supérieur du lave-vaisselle doit

comptoir. Pour retirer le panneau supérieur, retirez les vis qui le maintiennent, à l'arrière de l'appareil. Ensuite, poussez le panneau 1 cm de l'avant vers l'arrière et soulevez-

pente du sol (3). Montez votre appareil en le poussant sous le comptoir, en prenant soin de ne pas 4).

AVERTISSEMENT : Après avoir

retiré le panneau supérieur de votre lave-

espace aux dimensions indiquées dans l'illustration ci-dessous.

(±2 mm) 820 mm 830 mm 835 mm A : produit, vous devez prendre en compte la

produit avec le 2e panier, vous devez

produit avec le 3e panier, vous devez

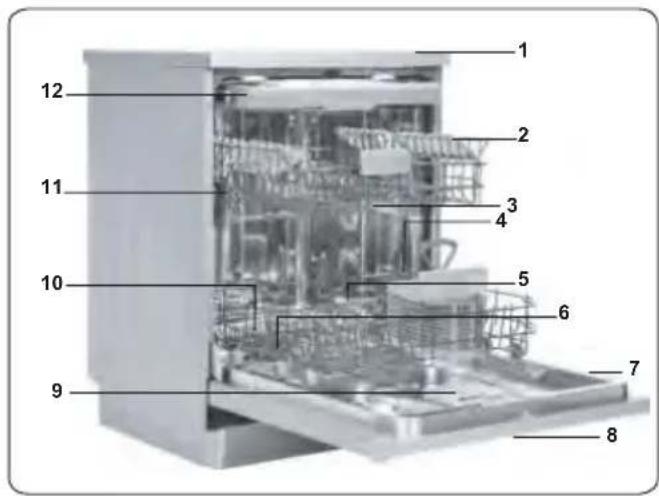

3.1 Apparence générale

1. Surface de travail

2. Panier supérieur avec grilles

3. Bras de lavage supérieur

5. Bras de lavage inférieur

7. Plaque signalétique

8. Panneau de commandes

9. Distributeur de détergent et de liquide

10. Panier à couverts

11. Distributeur de sel

12. Système de loquet de la piste du panier

13. Unité de turbo-séchage : Ce système

améliore les performances de séchage de votre vaisselle.

3.2 Spécications techniques

Capacité 15 couverts Dimensions Hauteur Largeur Profondeur 850 (mm) 598 (mm) 598 (mm) Poids net 42,7 kg Tension/Fré- quence de fonctionnement 220-240 V 50 Hz Total, e󰀨ectif actuel 10 (A) Puissance totale 1900 (W) Pression d'ali- mentation en eau Maximum : 1 (Mpa) Minimum : 0,03 (Mpa)

• Certains composants de l'appareil et de l'emballage sont constitués de matériaux recyclables.

• Les plastiques sont marqués avec les abréviations internationales : (>PE<,>PP<, etc.)

• Les parties en carton sont constituées de papier recyclé. Elles peuvent être mises dans des contenants pour le recyclage du papier.

• Les matériaux ne convenant pas pour les déchets ménagers doivent être éliminés dans des centres de recyclage.

• Contactez un centre de recyclage pertinent pour obtenir des informations sur l'élimination des di󰀨érents matériaux.

EMBALLAGE ET ENVIRONNEMENT

• Les matériaux d'emballage protègent votre appareil contre tout dommage qui pourrait se produire pendant le transport. Les matériaux d'emballage sont respectueux de l'environnement, car ils sont recyclables. L'utilisation de matériaux recyclés permet de réduire la consommation de matières premières et diminue ainsi la production de déchets. Déclaration CE de conformité Nous déclarons que nos produits répondent aux Directives, Décisions et Réglementations Européennes applicables et aux exigences listées dans les normes référencées. Mise au rebut de votre ancien appareil Ce symbole sur le produit ou sur l’emballage indique que ce produit ne doit pas être traité comme des déchets ménagers. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous conformant à une procédure d’enlèvement correcte du produit, vous aiderez à prévenir tout e󰀨et nuisible à l’environnement et à la santé, qu’une manipulation inappropriée pourrait autrement provoquer. Pour plus d'informations sur le recyclage de ce produit, veuillez vous renseigner auprès de votre mairie, votre service d'élimination des déchets ménagers ou du magasin où vous avez acheté le produit.

FR - 144 AVANT D'UTILISER L'APPAREIL

4.1 Préparer votre lave-vaisselle pour la

première utilisation

• Veuillez vérier que les alimentations en eau et en électricité correspondent aux valeurs indiquées dans les instructions d'installation de l'appareil.

• Enlevez tous les matériaux d'emballage de l'intérieur de l'appareil.

• Réglez le niveau d'adoucisseur d'eau.

• Remplissez le compartiment à liquide de rinçage.

4.2 Utilisation de sel (SI DISPONIBLE)

Pour que le lavage s'e󰀨ectue correctement, le lave-vaisselle a besoin d'eau douce, c'est à dire peu calcaire. Sinon, des résidus de calcaire se déposeront autrement sur la vaisselle et sur l'intérieur de l'appareil. Ceci aura un impact négatif sur les performances de lavage, de séchage et de brillance de l'appareil. Lorsque de l'eau s'écoule à travers le système adoucissant, les ions constituant la dureté sont retirés de l'eau, ce qui permet à l'eau d'atteindre la douceur requise pour obtenir des résultats de lavage optimaux. Suivant le niveau de dureté de l'alimentation en eau, ces ions durcissant l'eau s'accumulent rapidement à l'intérieur du système adoucissant. Le système adoucissant doit ainsi être rafraichit an qu'il fonctionne aussi bien durant le prochain lavage. Pour cela, des sels de lave-vaisselle sont utilisés. L'appareil peut uniquement utiliser du sel de lave-vaisselle spécial pour adoucir l'eau. N'utilisez pas de sels à petits grains ou en poudre, qui peuvent être facilement solubles. L'utilisation de tout autre type de sel peut endommager votre appareil.

4.3 Remplissage du sel (SI DISPONIBLE)

Pour ajouter du sel adoucisseur, ouvrez le bouchon du compartiment de sel en le faisant tourner dans le sens horaire inverse. (1) (2) Lors de la première utilisation, remplissez le compartiment avec 1 kg de sel et d'eau (3) jusqu'à ce qu'il déborde presque. Utilisez un entonnoir (4), si disponible, pour faciliter le remplissage. Remettez le bouchon et fermez-le. Tous les 20-30 cycles, ajoutez du sel dans votre appareil jusqu'à ce que le compartiment se remplisse (env. 1 kg).

SEL Remplissez le compartiment de sel avec de l'eau uniquement la première fois que vous remplissez le compartiment de sel. Utilisez un sel adoucisseur spéciquement conçu pour un usage en lave-vaisselle. Lorsque vous démarrez votre lave- vaisselle, le compartiment de sel est rempli d'eau, placez donc le sel adoucisseur avant de démarrer votre appareil. Si le sel adoucisseur a débordé et que vous ne démarrez pas immédiatement l'appareil, exécutez un programme de lavage court pour protéger votre appareil contre la corrosion. FR - 15FR - 16

4.4 Bandelette d'essai

Faites couler de l'eau du robinet (1 minute). Maintenez la bande dans l'eau (1 s) Agitez la bande. Attendez (1 min). Réglez le niveau de dureté de votre appareil.

munite REMARQUE : Le niveau est réglé sur 3 par défaut. Si l'eau est de l'eau de puits ou a un

4.5 Tableau de dureté de l'eau

4.6 Système adoucisseur

l'allumage de l'appareil.

la pression suivante renvoie au niveau 1.•

4.8 Utilisation du détergent

Utilisez uniquement des détergents conçus

domestiques. Gardez les détergents dans

programme sélectionné pour assurer les meilleures performances. La quantité de

de la vaisselle. Ne remplissez pas le compartiment de détergent au-delà du nécessaire, sans quoi

provoquer la corrosion du verre. L'utilisation continue de trop de détergent peut endommager l'appareil. Utiliser trop peu de détergent peut entraîner

détergent pour plus d'informations.

4.9 Remplissage du détergent

plats sont très sales, placez du détergent supplémentaire dans le compartiment de détergent prélavage. DETERGENT

4.10 Utilisation de détergents combinés

dans la section intérieure ou dans le panier à couverts.

non seulement du détergent, mais aussi

remplacement du sel et des composants supplémentaires en fonction de la

Nous vous recommandons de ne pas

programmes courts. Utilisez des détergents en poudre à la place. Si vous rencontrez

réglages de dureté de l'eau et liquide de rinçage sont réglés à un niveau correct.

4.11 Utilisation de liquide de rinçage

Un liquide de rinçage est nécessaire pour

transparents. Le liquide de rinçage est

vaisselle, et les plats ne sont pas secs et propres. Si la dose de liquide de rinçage est trop

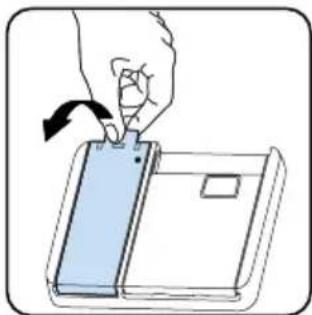

FR - 174.12 Remplissage et réglage du liquide de rinçage Pour remplir le compartiment de liquide de rinçage, ouvrez le bouchon du compartiment de liquide de rinçage. Remplissez le compartiment de liquide de rinçage au niveau MAXIMUM, puis fermez le couvercle. Veillez à ne pas trop remplir le compartiment de rinçage, et essuyez tout déversement. An de modier le niveau de liquide de rinçage, suivez les étapes ci-dessous avant d’allumer l'appareil:

• Appuyez sur la touche de programme et maintenez-la enfoncée.

• Maintenez la touche de programme jusqu'à ce que « rA » disparaisse de l'écran. Le réglage du niveau de liquide de rinçage suit le réglage de dureté de l'eau.

• L'appareil a󰀩che le dernier réglage.

• Réglez le niveau en appuyant sur la touche de programme.

• Éteignez l'appareil pour enregistrer le paramètre.

• Le réglage d’usine est « 4 ». Si les plats ne sèchent pas correctement ou sont tachés, augmentez le niveau. Si des taches bleues se forment sur vos plats, diminuez le niveau. Niveau Dose d'éclaircissant Indicateur 1 Liquide de rinçage non distribué r1 apparait sur l'a󰀩cheur. 2 1 dose est distribuée r2 apparait sur l'a󰀩cheur. 3 2 doses sont distribuées r3 apparait sur l'a󰀩cheur. 4 3 doses sont distribuées r4 apparait sur l'a󰀩cheur. 5 4 doses sont distribuées r5 apparait sur l'a󰀩cheur.

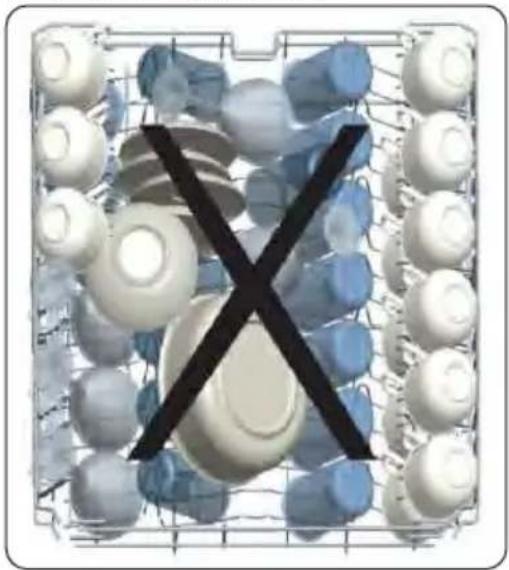

FR - 185 CHARGEMENT DE VOTRE

LAVE-VAISSELLE Pour obtenir les meilleurs résultats, suivez ces directives de chargement. Le fait de charger le lave-vaisselle domestique jusqu’à la capacité indiquée par le fabricant contribuera aux économies d’énergie et d’eau. Le pré-rinçage manuel des articles de vaisselle entraîne une augmentation de la consommation d’eau et d’énergie et n’est pas recommandé. Vous pouvez placer les tasses, les verres, les verres à pied, les petites assiettes, les bols, etc. dans le panier supérieur. N’appuyez pas les verres longs les uns contre les autres, sinon ils ne peuvent pas rester stables et peuvent être endommagés. Lorsque vous placez des verres et des gobelets à long pied, appuyez-les contre le bord du panier ou le support et non contre d’autres objets. Placez tous les récipients tels que tasses, verres et casseroles dans le lave-vaisselle avec leur ouverture vers le bas, sinon l’eau peut s’accumuler sur les objets. S’il y a un panier à couverts dans la machine, il est recommandé d’utiliser le porte-couverts an d’obtenir le meilleur résultat. Placez tous les objets de grande taille (casseroles, poêles, couvercles, assiettes, bols, etc.) et très sales dans le casier du bas. Les plats et les couverts ne doivent pas être placés les uns au-dessus des autres.

AVERTISSEMENT : Veillez à ne pas

entraver la rotation des bras gicleurs.

AVERTISSEMENT :Assurez-vous

qu’après avoir chargé la vaisselle, vous n’empêchez pas d’ouvrir le distributeur de détergent.

Enlevez tout résidu important sur la vaisselle avant de la mettre dans la machine. Démarrez la machine à pleine charge. Ne surchargez pas les tiroirs et ne placez pas la vaisselle dans le mauvais panier.

AVERTISSEMENT : Pour éviter

toute blessure, placez les couteaux à long manche et pointus sur les paniers, avec leurs pointes tournées vers le bas ou placées horizontalement. FR - 19Quatre paniers pliants Les paniers pliants permettent le positionnement d’objets plus volumineux, comme des pots et casseroles. Chaque section peut être pliée séparément. Vous pouvez les plier ou les élever, comme illustré sur les images ci-dessous.

Panier supérieur Réglage de la hauteur Tournez les crochets d'arrêt, aux extrémités des rails, sur les côtés pour les ouvrir (comme le montre l'image ci-dessous), puis tirez et enlevez le panier. Changez la position des roues, puis réinstallez le panier sur le rail, en veillant à fermer les crochets d'arrêt. Quand le panier supérieur est en position haute, les gros objets tels que les casseroles peuvent être placés sur le panier inférieur. FR - 20Panier à hauteur ajustable (type crochet) Les paniers pliants sur le panier supérieur permettent le positionnement d'objets volumineux comme des pots et casseroles. Chaque section peut être pliée séparément. Les paniers pliants peuvent être soulevés ou rabattus. Panier à couverts supérieur Le panier à couverts supérieur est conçu pour le placement de grands et petits couverts et ustensiles.

AVERTISSEMENT : Les couteaux et

autres objets tranchants doivent être placés horizontalement dans le panier à couverts. FR - 215.2 Chargements alternatifs du panier Panier inférieur Panier supérieur Charges incorrectes Une charge incorrecte peut causer des problèmes de lavage et de séchage. Suivez les recommandations du fabricant pour un fonctionnement idéal.

FR - 226 TABLEAU DES PROGRAMMES

P1 P2 P3 P4 P5 Nom du programme : Rapide 30 min Éco Super 50 min Intensif 65 °C Hygiène 70 °C Type de saleté : Convient pour la vaisselle légèrement sale et un lavage rapide. Programme standard pour la vaisselle normalement salie utilisée quotidiennement avec des consommations d’énergie et d’eau réduites. Convient pour la vaisselle normalement salie, utilisée quotidiennement avec un programme plus rapide. Convient pour la vaisselle très sale. Convient pour la vaisselle très sale nécessitant un lavage dans de bonnes conditions d’hygiène. Degré de saleté : Voyant Moyen Moyen Lourd Lourd “Quantité de détergent : A : 25 cm3 B : 15 cm3” A A A A A Durée du programme (h/min) : 00:30 03:41 00:50 01:57 02:07 Consommation électrique (kWh/cycle) :

Consommation d’eau (l/cycle) :

• La durée du programme peut varier en fonction de la quantité de vaisselle, de la température de l’eau, de la température ambiante et des fonctions supplémentaires sélectionnées.

• Les valeurs indiquées pour des programmes autres que le programme éco ne sont fournies qu’à titre indicatif

• Le programme Éco est conçu pour le nettoyage normal du couvert sale. Dans ce domaine d’utilisation, il est le plus efficace en termes de consommation d’énergie et d’eau, et il est utilisé pour évaluer la conformité de l’appareil conformément à la législation écoconception de l’UE.

• Le nettoyage de couvert au sein du lave-vaisselle d’un foyer consomme généralement moins d’énergie et d’eau lorsqu’il est utilisé, par rapport au nettoyage à la main où le lave-vaisselle du foyer est utilisé selon les consignes du constructeur.

• N’utilisez que du détergent en poudre pour les programmes courts.

• Les programmes courts ne comportent pas de séchage.

• Pour faciliter le séchage, nous recommandons d’ouvrir légèrement la porte une fois le cycle terminé.

• Vous pouvez accéder à la base de données du produit où sont stockées les informations de votre modèle en scannant le code QR de l’étiquette énergétique. REMARQUE : D’après les réglementations 1016/2010 et 1059/2010, les valeurs de consommation énergétique du programme Éco peuvent varier. Ce tableau est disponible en ligne avec les réglementations 2019/2022 et 2017/2022.

1. Bouton Marche/Arrêt

2. Bouton de sélection de programme

2.1. Indicateur de programme

3. Bouton de départ di󰀨éré

3.1. Indicateur du Délai

4. Indicateur de temps restant (Remaining

5. Bouton détergent en pastilles

5.1. Indicateur de Tablette

6. Bouton de demi-charge

6.1. Indicateur de Demi-charge

8. Indicateur d’aide au rinçage

9. Indicateur de sel

10. Indicateurs d’étape de lavage

a- Indicateurs d’étape de lavage b- Indicateurs d’étape de rinçage c- Indicateurs d’étape de séchage d- Indicateurs d’étape finale

1. Bouton Marche/Arrêt

Allumez la machine en appuyant sur le bouton Marche/Arrêt. Si vous n’appuyez sur aucun bouton, la machine s’éteint automatiquement au bout de 15 minutes.

À l’aide du bouton de sélection de prog- ramme, sélectionnez le programme adapté. L’indicateur de programme sélectionné (2.1) sera allumé. Pour plus de détails sur les programmes, reportez-vous à la section Tableau des programmes.

Vous pouvez retarder le temps de démar- rage du programme de 1-2...24 heures en appuyant sur le bouton de départ di󰀨éré avant le démarrage du programme. Pour activer la durée de temporisation, appuyez sur le bouton Départ/Pause (7). L’indica- teur de retard (3.1) sera allumé. Si vous souhaitez modifier le délai d’attente, ap- puyez d’abord sur le bouton Départ/Pause (7), puis appuyez sur le bouton de départ di󰀨éré pour sélectionner le nouveau temps d’attente. Appuyez à nouveau sur le bouton Départ/Pause (7) pour activer le nouveau délai de temporisation. Pour annuler la temporisation, réglez le temps de démarra- ge à 0 heure en appuyant sur le bouton de temporisation. Si vous éteignez la machine après avoir sélectionné et activé la durée de temporisa- tion et lancé le programme, le temps di󰀨éré est annulé.

Le déroulement du programme peut être contrôlé à l’aide des voyants de lavage, de rinçage, de séchage et de fin de program- me (10) et de l’indicateur de temps restant.

Button) Appuyez sur le bouton détergent en pastil- les pour activer l’option détergent en pastil- les lorsque vous utilisez un détergent mixte contenant du sel et des produits de rinçage. L’indicateur de retard (5.1) sera allumé.

Button) Grâce à la fonction demi-charge de votre machine, vous pouvez réduire les durées des programmes que vous avez sélection- nés et réduire notamment la consommation en eau et en énergie en utilisant une de- mi-charge d’électricité et d’eau. L’indicateur de demi-charge (6.1) sera allumé.

Button) Appuyez sur le bouton Départ/Pause pour démarrer le programme sélectionné. En- suite, la led de lavage s’allume et l’indica- teur de temps restant a󰀨iche la durée du programme. Il indique également le temps restant pendant le déroulement du prog- ramme. Si vous ouvrez la porte de votre machine alors que le programme est en cours d’exécution, la durée du programme s’arrête et l’indicateur de l’étape de lavage clignote.

Lorsque le niveau de liquide de rinçage est bas, l’indicateur de manque de liquide de rinçage s’allume et vous devez remplir le réservoir du liquide de rinçage. FR - 24FR - 25

sauvegarder un programme en tant que

sélecteur de programme, après

Démarrez le programme que vous

Le nouveau programme reprendra FR - 26

Pause pendant 3 secondes.

REMARQUE:- selle s’ouvre pendant le lavage ou en cas

0, 5, 10 et 15ème minutes) au total 4 fois

modèle) Contrôle du signal sonore (selon le modèle) Pour modifier le niveau du signal sonore, suivez les étapes ci-dessous :

2. Lorsque le réglage du son est reconnu,

4. Pour enregistrer le niveau sonore

sélectionné, éteignez le lave-vaisselle.

sont désactivés. Le réglage d’usine est

Mode d’économie d’énergie Suivez les étapes ci-dessous pour activer ou désactiver le mode économie d’énergie :

(2) et Détergent en pastilles (6) pendant 3 secondes.

2. Après 3 secondes, le lave-vaisselle

3. Lorsque le mode Économie d’énergie

ce mode, l’éclairage intérieur s’éteindra 2 minutes après l’ouverture de la porte et

lorsqu’elle reste 15 minutes sans activité afin d’économiser de l’énergie.

4. Lorsque le mode Économie d’énergie est

mode Économie d’énergie est désactivé, les lumières intérieures resteront allumées

soit éteinte par l’utilisateur.

5. Pour enregistrer le paramètre

Le mode Économie d’énergie est activé lors du réglage d’usine.8 NETTOYAGE ET ENTRETIEN Il est important de nettoyer votre lave- vaisselle pour assurer la durée de vie de la machine Assurez-vous que les réglages d’adoucissement de l’eau (si disponibles) soient correctement faits et que la quantité de détergent soit optimale pour prévenir l’accumulation du calcaire. Remplissez à nouveau le compartiment à sel lorsque le voyant du capteur de sel est allumé. De l’huile et du calcaire pourraient se former dans le lave-vaisselle au l du temps. Si tel est le cas :

• Remplissez le compartiment à détergent, mais ne chargez pas de vaisselle. Sélectionnez un programme qui fonctionne à haute température, puis faites tourner le lave-vaisselle à vide. Si votre lave-vaisselle n’est toujours pas su󰀩samment propre, utilisez un produit de nettoyage à lave-vaisselle.

• Pour prolonger la durée de vie de votre lave-vaisselle, nettoyez régulièrement tous les mois votre machine.

• Nettoyez régulièrement les joints de la porte avec un chi󰀨on humide pour enlever les résidus accumulés ou les corps étrangers.

Nettoyez les ltres et les bras pulvérisateurs au moins une fois par semaine. Lorsque des déchets alimentaires restent sur les ltres épais et ns, il convient de retirer ces ltres et de les nettoyer soigneusement sous le robinet d’eau.

Pour enlever et nettoyer la combinaison du ltre, tournez cette dernière dans le sens inverse des aiguilles d’une montre et retirez-la en la soulevant (1). Retirez le gros ltre du micro ltre (2). Tirez le ltre métallique, puis retirez-le (3). Rincez le ltre en utilisant beaucoup d’eau jusqu’à ce qu’il n’y ait plus de résidus. Remettez les ltres ensemble. Replacez l’insert du ltre, et faites-le pivoter dans le sens des aiguilles d’une montre (4).

• N’utilisez jamais le lave-vaisselle sans ltre.

• Une mauvaise disposition du ltre réduit l’e󰀩cacité de lavage.

• Pour assurer le bon fonctionnement de votre machine, il faut nettoyer régulièrement les ltres.

8.2 Bras pulvérisateurs

Assurez-vous que les trous du pulvérisateur ne soient pas obstrués et qu’aucun déchet alimentaire ou corps étranger ne soit coincé au niveau des bras pulvérisateurs. En cas d’obstruction de ces trous, retirez les bras pulvérisateurs et nettoyez-les avec de l’eau. Pour enlever les bras pulvérisateurs supérieurs, défaire l’écrou en le gardant en place par son pivotement dans le sens des aiguilles d’une montre et en le tirant vers le bas. Veillez à ce que l’écrou soit parfaitement serré lors du remontage du bras pulvérisateur supérieur. FR - 278.3 Pompe de vidange De gros résidus alimentaires ou des objets étrangers qui n’ont pas été capturés par les filtres peuvent bloquer la pompe à eaux usées. L’eau de rinçage stagnera alors au-dessus du filtre.

Avertissement : risques de coupures !

Lors du nettoyage de la pompe à eau des déchets, faites en sorte de ne pas vous blesser avec des morceaux de verre ou avec des objets tranchants. Dans ce cas précis :

1. Débranchez toujours en premier l’appa-

reil de la source d’alimentation.

2. Enlevez les paniers.

3. Retirez les filtres.

4. Écopez l’eau, si besoin, à l’aide d’une

éponge. 5.Contrôlez la surface, puis retirez les corps étrangers.

6. Installez les filtres

7. Réintroduisez les paniers.

Le programme ne démarre pas. Votre lave-vaisselle n'est pas branché. Branchez votre lave-vaisselle. Votre lave-vaisselle n'est pas allumé. Allumez le lave-vaisselle en appuyant sur la touche Marche/Arrêt. Fusible grillé. Vériez votre disjoncteur. Robinet d'entrée de l'eau fermé. Ouvrez le robinet d'alimentation en eau. La porte de votre lave-vaisselle est ouverte. Fermez la porte du lave-vaisselle. Le tuyau d'entrée d'eau et les ltres de l'appareil sont bouchés. Vériez le tuyau d'arrivée d'eau et les ltres de l'appareil et assurez-vous qu'ils ne sont pas bouchés. L'eau reste à l'intérieur de l'appareil. Le tuyau d'évacuation de l'eau est bouché ou tordu. Vériez le tuyau de vidange, puis nettoyez- le ou dépliez-le. Les ltres sont encrassés. Nettoyez les ltres. Le programme n'est pas encore terminé. Attendez la n du programme. L'appareil s'arrête durant le lavage. Panne de courant. Vériez l'alimentation secteur. Panne d'alimentation en eau. Vériez le robinet. Si des bruits de secousses et de choc sont audibles durant l'opération de lavage. Le bras de lavage touche la vaisselle dans le panier inférieur. Déplacez ou retirez les objets qui bloquent le bras de lavage. Des déchets alimentaires restent partiellement sur la vaisselle. La vaisselle était mal placée, et l'eau pulvérisée n'a pas pu atteindre les plats concernés. Ne surchargez pas les paniers. Les plats s'appuient les uns contre les autres. Placez les plats comme indiqué dans la section sur le chargement de votre lave- vaisselle. Pas assez de détergent utilisé. Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes. Programme de lavage sélectionné incorrect. Utilisez les informations dans le tableau des programmes pour sélectionner le programme le plus approprié. Bras de lavage encrassé de restes de nourriture. Nettoyez les trous dans les bras de lavage avec des objets minces. Filtres ou pompe d'évacuation de l'eau encrassés, ou ltre mal placé. Vériez que le tuyau de vidange et les ltres sont correctement installés. FR - 29DÉFAUT CAUSE POSSIBLE DÉPANNAGE Des taches blanchâtres restent sur la vaisselle. Pas assez de détergent utilisé. Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes. Dosage trop bas du liquide de rinçage et/ou de l'adoucisseur d'eau. Augmentez le niveau de liquide de rinçage ou d'adoucisseur d'eau. Niveau de dureté de l'eau élevé. Augmentez le niveau d'adoucisseur d'eau et ajoutez du sel. Le compartiment de sel n'est pas bien fermé. Vériez que le bouchon du compartiment de sel est bien fermé. La vaisselle ne sèche pas. L'option de séchage n'est pas sélectionnée. Sélectionnez un programme avec une option de rinçage. Le dosage du liquide de rinçage est trop faible. Augmentez le réglage de dosage du liquide de rinçage. Des taches de rouille se forment sur la vaisselle. La qualité de l'acier inoxydable de la vaisselle n'est pas su󰀩sante. Utilisez uniquement des ustensiles qui passent au lave-vaisselle. Haut niveau de sel dans l'eau de lavage. Ajustez le niveau de dureté de l'eau en utilisant le tableau de dureté de l'eau. Le compartiment de sel n'est pas bien fermé. Vériez que le bouchon du compartiment de sel est bien fermé. Trop de sel déversé dans le lave- vaisselle lors du remplissage du sel. Utilisez un entonnoir pendant le remplissage de sel dans le compartiment pour éviter les fuites. Mauvaise mise à la terre. Consultez immédiatement un électricien qualié. Du détergent reste dans le compartiment à détergent. Du détergent a été ajouté lorsque le compartiment à détergent était mouillé. Assurez-vous que le compartiment de détergent est sec avant utilisation. FR - 30AVERTISSEMENTS DE PANNES AUTOMATIQUES ET CE QU'IL FAUT FAIRE CODE DE PANNE

Panne du système d'arrivée d'eau Assurez-vous que le robinet d'arrivée d'eau est ouvert et que l'eau coule. Séparez le tuyau d'arrivée du robinet et nettoyez le ltre du tuyau. Contacter le service si l'erreur persiste.

Défaillance du système de pression Contactez le service après-vente.

Alimentation en eau continue Fermez le robinet et contactez le service après-vente.

Impossible d'évacuer l'eau Le tuyau d'évacuation de l'eau et les ltres peuvent être bouchés. Annulez le programme. Si l'erreur persiste, contactez le service après-vente.

Erreur de chau󰀨age Contactez le service après-vente. F1 Débordement Débranchez l'appareil et fermez le robinet. Contactez le service après-vente.

Carte électronique défectueuse. Contactez le service après-vente. F7 Surchau󰀨e Contactez le service après-vente.

Détecteur de température défectueux Contactez le service après-vente. HI Panne haute tension Contactez le service après-vente. LO Panne basse tensionE Contactez le service après-vente. Les procédures d’installation et de réparations doivent toujours être e󰀨ectuées par un professionnel agréé du service entretien, an d’éviter d’éventuels risques. Le constructeur décline toute responsabilité pour tous dommages résultant de procédures e󰀨ectuées par des personnes non agréées. Les réparations doivent être e󰀨ectuées uniquement par des techniciens. Lorsqu’un composant doit être changé, assurez-vous que les pièces détachées d’origine soient utilisées. De mauvaises réparations ou la non-utilisation de pièces détachées d’origine peuvent provoquer de considérables dégâts et l’utilisateur s’expose à un risque considérable. Les informations pour contacter le service client se trouvent au dos de ce document. D’après l’ordre d’écoconception correspondant, les pièces détachées d’origine et relative au fonctionnement peuvent être obtenues pendant au moins dix ans à compter de la date de commercialisation de votre appareil dans l’Espace économique européen. FR - 3152443794 R61 NOTICE VESTEL France 17 rue de la couture 94563 RUNGIS CEDEX http://vestel-france.fr/
