MODE D'EMPLOI FWQ5112 FAURE
Notice d'utilisation
Lave-linge
Nous vous remercions d'avoir choisi cet appareil
Nous vous souhaitons de profiter pleinement de leur nouvel appareil et nous espérons que vous choisirez de nouveau notre marque lors de votre prochain achat d'appareil électroménager.
Veuillez lire attentivement cette notice d'utilisation et conservez-la comme documentation de référence pendant toute la durée de vie du produit. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.
Sommaire
Avertissements. 4

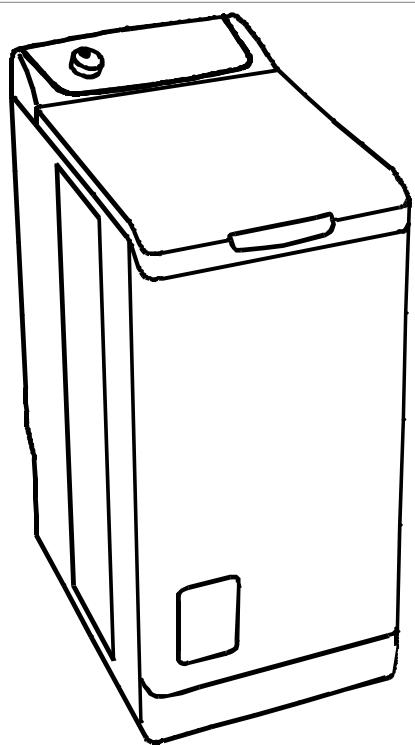

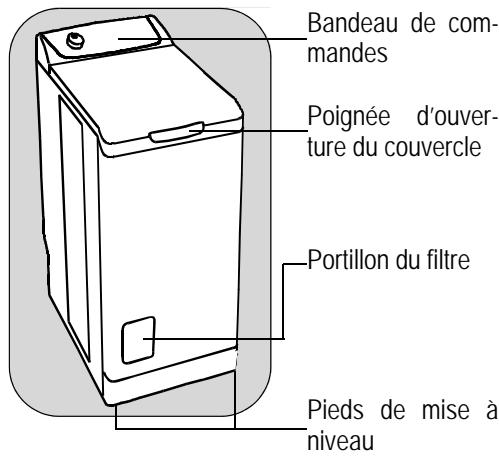

Description de l'appareil. 6
Tableau des programmes 8
Comment faire un lavage ?............9
Guide de lavage 13
Entretien et nettoyage 15
En cas d'anomalie de fonctionnement 17
Caractéristiques techniques. 19
Consommations 20
Environment 21
Installation 22
Garantie 25
Important!
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Nous vous prions de lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Conservez cette notice d'utilisation avec votre appareil. Si ce dernier devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement du lave-linge et des avertissements s'y rapportant.
Sécurité générale
- Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous. Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge. Utilisez la quantité de produit lessiviel indiquée au paragraphe «Dosage des produits lessiviels».
- Rassemblez les petits articles, tels que chaussettes, ceintures, etc., dans un petit sac de toile ou une taie.
- Débranche la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
- Débranche toujours le lave-linge avant de procéder à son nettoyage et son entretien.
- Ne lavez pas en machine le linge avec baleines, les tissus non doublés ou déchirés.
Installation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

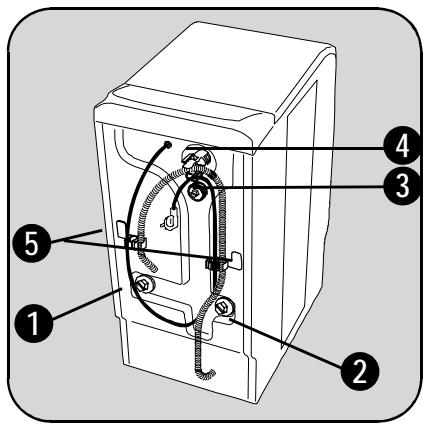

- L'appareil doit être débridé avant tout branchement ou utilisation. L'élimination incomplete des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins.
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
- Lorsque la machine est installée sur un sol moquette, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation. L'appareil doit être relié à une prise électrique ayant une mise à la terre conforme.
- Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre «Branchement électrique».
- Le remplacement du cordon d'alimentation ne doit être réalisé que par le Service Après-Vente.
- La responsabilité du fabricant ne pourra être recherchée pour tout dommage résultant d'une installation non conforme.
Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C, prenez les précautions suivantes:
- Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.
- Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.
- Sélectionnez le programme Vidange et faites-le fonctionner jusqu'à la fin.
- Mettez l'appareil hors tension en plaçant le sélecteur de programmes sur la position « Arrêt ».
- Débranchez l'appareil.
- Révissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de votre appareil.
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.
Utilisation
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu : laver, rincer et essorer.
- Ne lavez en machine que les articles pouvant supporter ce traitement. Aidez-vous des indications se trouvant sur l'étiquette de chaque article.
- Ne mettez pas dans le lave-linge les articles détachés à l'essence, l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit évaporé avant de placer les articles dans le tambour.
- Voiture appareil a été conçu pour être utilisé par des adults. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.

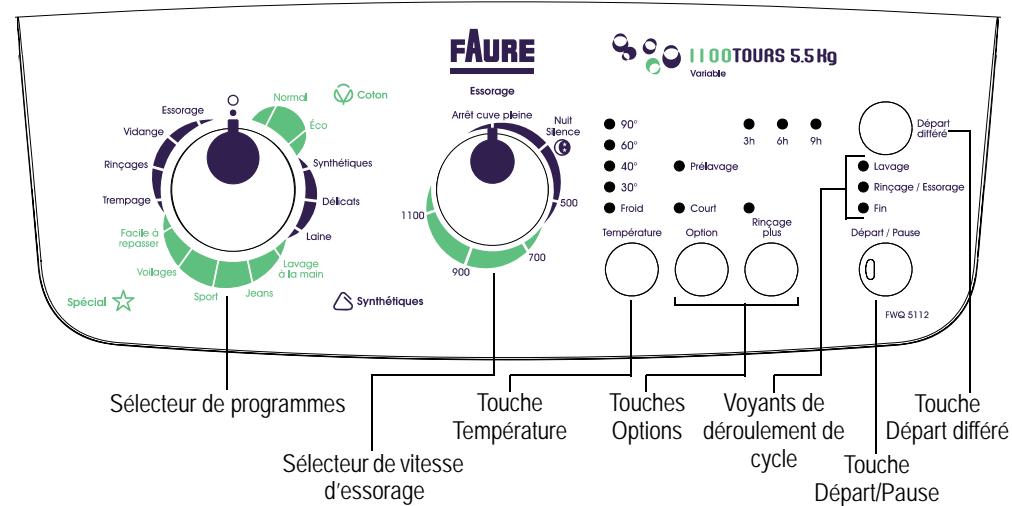

Le bandeau de commandes
| Sélecteur de programmes | • Sur la position O, la machine est hors tension.
• Sur une autre position, la machine est sous tension et un programme est sélectionné. |
| Sélecteur de vitesse d'essorage | • Choix de la vitesse d'essorage désirée ou des options Arrêt cuve pleine ou Nuit silence plus. |
| Touche Température | • Choix de la température désirée par pressions successives sur la touche. |
| Touche Options | • Choix d'une ou plusieurs options par pressions successives sur les touches. |
| Voyants de déroulement de cycle | • Indique la phase du cycle en cours. |
| Touche Départ/Pause | • Pour démarrer le programme ou lemettre en pause. |
| Touche Départ différé | • Choix d'un départ différé par pressions successives sur la touche. |
La boîte à produits
Tableau des programmes
| Programme / Type de linge | Charge | Options possibles |
| Coton Normal : Blanc ou couleur, par ex, vêtement de travail normalement sale, linge de lit, de table, de corps, serviettes. | 5,5 kg | Prélavage
Court**
Rinçage plus
Arrêt cuve pleine
Nuit silence
Départ différé |
| Eco* : Blanc ou couleur, par ex, vêtement de travail normalement sale, linge de lit, de table, de corps, serviettes. | 5,5 kg |
| Synthétiques : Tissus synthétiques, linge de corps, tissus de couleur, chemises qui ne se repassent pas, blouses. | 2,5 kg |
| Délicats : Pour tous les tissus délicats, par exemple, les ridesaux. | 2,5 kg |
| Laine : Laine livable en machine portant les mentions «pure laine vierge, lavable en machine, ne rétrécit pas». | 1,0 kg | Arrêt cuve pleine
Nuit silence
Départ différé |
| Lavage à la main : Linge très délicat portant le label «lavage à la main». | 1,0 kg |
| Jeans : Pour laver les vêtements en jeans. L'option Rinçage plus est acti-vée. | 3,0 kg | Prélavage
Arrêt cuve pleine
Nuit silence
Départ différé |
| Sport : Pour les vêtements de sport extérieur très sales. L'option Préla-vage est activée. | 2,5 kg | Rinçage plus
Arrêt cuve pleine
Nuit silence
Départ différé |
| Voilages : Pour le lavage des rideaux. L'option Prélavage est activée. | 2,5 kg |
| Facile à repasser : Réduit le froissage du linge et facilité le repassage. | 1,0 kg | Prélavage
Rinçage plus
Arrêt cuve pleine
Départ différé |
| Trempage : Trempage pour le linge très sale avec un arrêt cuve pleine. | 5,5 kg | Départ différé |
| Rinçages : Le linge lavé à la main peut être rincé avec ce programme. | 5,5 kg | Rinçage plus
Arrêt cuve pleine
Nuit silence
Départ différé |
| Vidange : Effectue une vidange après un arrêt cuve pleine (ou nuit silence plus). | 5,5 kg | |
| Essorage : Effectue un essorage de 500 à 1100 tr/min après un arrêt cuve pleine (ou nuit silence plus). | 5,5 kg | Départ différé |
- Programme de référence pour essais selon la norme CEI 456 (programme Eco). ** Non valable avec le programme Eco.
Important!
Assurez-vous que les connexions électriques et hydrauliques sont conformes aux instructions d'installation. - Enlevez la cale polystyrène et tous les autres éléments du tambour. - Effectuez un lavage préliminaire à 90°C, sans linge mais avec de la lessive, pour nettoyer la cuve.
Chargement du linge
Ouvrez le couvercle de la machine. - Ouvrez le tambour en appuyant sur le bouton de verrouillage A : les deux volets se décrochent automatiquement. - Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.
Attention!
Avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée :
les deux volets accrochés, - le bouton de verrouillage ressorti.
Dosage des produits lessiviels
Votre lave-linge a été conçu de manière à réduire vos consommations en eau et produits lessiviels, réduisez donc les doses préconisées par les fabricants de lessive.
Verse la dose de lessive en poudre dans les compartiments lavage et prélavage si vous avez choisi l'option «prélavage». Versez éventuellement l'assouplissant dans le compartiment.
Si vous utilisez un autre type de lessive, reportez-vous au paragraphe «produits lessiviels et additifs» du guide de lavage.

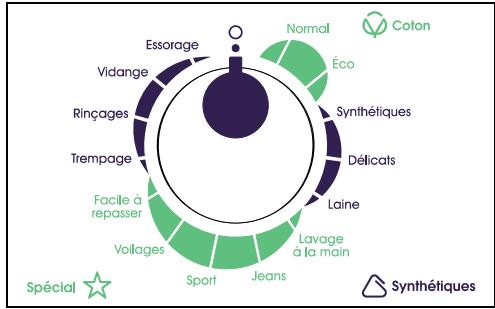

Choix du programme souhaité
Vous trouverez le programme approprié pour le type de linge dans le tableau de programmes (voir paragraphe Tableau de programmes).
Tournez le sélecteur de programmes sur le programme souhaité. Le voyant de la touche «Départ/Pause» clignote en vert.
Attention!
Si vous tournez le sélecteur de programmes sur un autre programme quand un cycle est en cours, le lave-linge ne prend pas en compte le nouveau programme sélectionné. La touche
«Départ/Pause» clignote en rouge pendant quelques secondes.
Choix de la température
Température
Appuyez sur la touche «Température» par pressions successives pour augmenter ou diminuer la température, si vous voulez que votre linge soit lavé à une température différente de celle proposée par le lave-linge.
Choix de la vitesse d'essorage
Tournez le sélecteur de vitesse d'essorage sur la vitesse souhaitée. Vous pouvez aussi choisir la position «SANS essorage», «Arrêt cuve pleine» ou «Nuit silence»
Les vitesses maximales sont : pour Coton, Eco, Jeans : 1100 tr/min, pour Synthétiques, Laine, Lavage à la main, Sport, Facile à repasser : 900 tr/min, pour Délicats, Voilages : 700 tr/min.
À la fin du programme, si vous avez sélectionné «Arrêt cuve pleine» ou «Nuit silence», vous devez alors sélectionner un programme «Essorage» ou «Vidange» pour terminer le cycle.
NUIT Silence
Le lave-linge ne vidange pas l'eau du dernier rinçage, ainsi il ne froisse pas le linge. Comme toutes les phases d'essorage sont supprimées, le cycle de lavage est très peu bruyant et il peut
être sélectionné la nuit. Sur les programmes Coton et Synthétiques, les rincages sont effectués avec plus d'eau.
Arrêt cuve pleine
Le lave-linge ne vidange pas l'eau du dernier rinçage, ainsi il ne froisse pas le linge.
Choix de l'option
• Court
Option
Les différentes options sont à choisir après la sélection du programme et avant d'enclencher la touche «Départ/Pause» (voir tableau des programmes).
Appuyez sur la ou les touches désirées ; les voyants correspondants s'allument. En appuyant de nouveau, les voyants s'éteignent. Lorsqu'une de ces options n'est pas compatible avec le programme choisi, la touche «Départ/Pause» clignote en rouge.
Option «prélavage
Le lave-linge effectue un prélavage à 30°C max. Le prélavage se termine par un bref essorage pour les programmes coton, synthétiques et par une vidange de l'eau pour les programmes délicats.
Option «court
Le temps de lavage sera réduit en fonction du programme choisi.
Option «rinçage plus
Le lave-linge ajoutera un ou plusieurs rincages au cours du cycle. Cette option est recommandée pour les peaux sensibles et dans les régions où l'eau est très douce.
*selon modele
Occasionnel :
Appuyez sur la touche «Rincage plus». L'option est active pour le programme sélectionné uniquement.
Permanent :
Appuyez sur les touches «Option» et «Rincage plus» pendant quelques secondes. L'option est active de façon permanente même si vous mettez l'appareil hors tension.
Pour la désactiver, répétez la même manipulation.
Départ différé
Départ différé
Cette option permet de différer le départ d'un programme de lavage de 3, 6 ou 9 heures par pressions successives sur la touche «Départ différé».
Vous pouvez modifier ou annuler le départ différé à tout moment, avant d'appuyer sur la touche «Départ/Pause» en réappuyant sur la touche «Départ différé» (aucun voyant allumé signifie un départ immédiat).
Si vous avez déjà appuyé sur la touche «Départ/Pause» et que vous souhaitez modifier ou annuler le départ différé, procédez comme suit :
- Pour annuler le départ différé et effectuer un départ immédiat du cycle, appuyez sur «Départ/Pause» puis sur «Départ différé». Appuyez sur «Départ/Pause» pour démarrer le cycle.
- Pour modifier le délai du départ différé, vous devez passer par la position «Arrêt» ou reprogrammer votre cycle.
Attention!
Le couvercle sera verrouillé pendant le temps du départ différé. Si vous avez besoin de l'ouvrir, vous devez d'abord mettre le ling-e en Pause en appuyant sur la touche «Départ/
Pause>. Après avoir refermé le couvercle, appuyez sur la touche «Départ/Pause».
Départ / pause
Appuyez sur la touche «Départ/Pause» pour faire démarrer le cycle ; le voyant correspondant s'allume en vert.
Il est normal que le sélecteur de programmes ne tourne pas durant le cycle.
Lavage Rincage / Essorage Fin
Le voyant correspondant à la phase qui est en cours est allumé.
Ajout de linge lors des 10 premières minutes
Appuyez sur la touche «Départ/Pause» : le voyant correspondant clignote en vert pendant la période de la pause. L'ouverture du couvercle n'est possible que 2 minutes environ après l'arrêt du lave-linge. Réappuyez sur cette touche pour poursuivre le programme.
Modification du programme en cours
Avant d'effectuer toute modification du programme en cours, il faut mettre le lave-linge en pause en appuyant sur la touche «Depart/Pause». Si la modification n'est pas possible, la touche «Depart/Pause» clignote en rouge quelques secondes. Si vous décidez malgré tout de changer le programme, il faut annuler le programme en cours (voir ci-dessous).
Annulation du programme
Si vous désirez annuler un programme, tournez la manette du sélecteur de programmes sur la position «Arrêt» O.
Fin du programme
Le lave-linge s'arrête automatiquement ; la touche «Départ/Pause» s'éteint et le voyant «Fin» est allumé. L'ouverture du couvercle n'est possible que 2 minutes environ après l'arrêt du lave-linge.
Tournez la manette du sélecteur de programmes sur la position «Arrêt».
Sortez le linge.
Débranchez la prise de courant et fermez le robinet d'alimentation en eau.
Attention!
Nous vous recommandons de laisser le couvercle et le tambour ouverts après utilisation afin d'aérer la cuve.
Mode veille
Si l'appareil sous tension reste 10 min non manipulé avant le départ d'un cycle ou en fin de cycle, un mode veille se déclenche. Tous les voyants s'éteignent et la touche «Départ/Pause» clignote lentement.
Pour l'interrompre, il suffit d'appuyer sur une touche ou de tourner la manette du programmeur.
Tri et préparation du linge
- Triez le linge par type et symbole d'entretien (voir chapitre Symboles internationaux ci-après) : lavage normal pour le linge résistant pouvant supporter un lavage et un essorage énergiques ; lavage délicat pour le linge délicat qu'il convient de traiter avec précaution. Pour les charges mixtes, charges composées d'articles en fibres de différentes natures, CHOISSEZ UN PROGRAMME ET UNE TEMPERATURE convenant à la fibre la plus fragile.
- Lavez séparément le linge blanc et le linge de couleurs. Sinon, le linge blanc sera coloré ou prendra un ton grisâtre.
- Les vêtements neufs de couleur ont souvent un excédent de couleur. Lavez de telles pièces de préférence séparément la première fois. Respectez les indications d’entretien «laver séparément» et «laver plusieurs fois séparément».
- Videz les poches et dépliez le linge.
- Retirez les boutons décousus, épingles et agrafes. Fermez les fermétures à glissière, nouez les lacets, les lanières.
- Retournez les vêtements en textiles multicouches (sacs de couchage, anoraks, etc.), les pièces de bonneterie de couleurs ainsi que la laine et les textiles avec décoration rapportée.
- Lavez les petites pièces fragiles (chaussettes, collants, soutiens-gorge, etc.) dans un filet à linge.
- Traitez les rideaux avec des précautions particulières. Enlevez les crochets de fixation et enveloppez les voilages dans un filet ou un sac.
Charges de linge selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale du lave-linge. Cette capacité peut varier suivant la nature des textiles. Diminuez la quantité de linge en cas de linge très sale ou de tissus éponge.
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de rétention d'eau. C'est pourquoi, d'une manière générale, le tambour peut être rempli :
- en totalité mais sans pression excessive pour le linge coton, lin, mélis,
- à moitié de son volume pour les cotons traités et les fibres synthétiques,
- au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.
Produits lessiviels et additifs
N'utilisez que des produits lessiviels et des additifs qui conviennent pour être utilisés dans un lave-linge. Inspirez-vous des indications du fabricant en respectant les paragraphes. La boîte a produits et dosages des produits lessiviels.
Nous vous déconseillons d'utiliser en même temps plusieurs types de lessive, vous risqueriez d'endommager le linge.
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillée) ou si le linge est très sale ou taché, augmentez un peu les doses.
Vous obtiendrez le degré de durété de l'eau
en contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent. Les lessives en poudre s'utilisent sans restriction.
Les lessives liquides ne doivent pas être utilisées lors de la sélection d'un prélavage. Pour tout cycle sans prélavage, elles peuvent être versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartiment lavage, dans les deux cas, il est impératif de démarrer aussitôt le cycle de lavage.
Les lessives en tablettes ou en doses se mettent impérativement dans le compartiment lavage de la boîte à produits de votre lave-linge.
Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconisées par le fabricant du produit. Si vous utilisez du produit de lavage pour TRAITER les taches, vous devez démarrer immédiatement le cycle de lavage.
Symboles internationaux
| LAVAGE NORMAL | 95 | 60 | 40 | 30 | | |
| Lavage à 95°C | Lavage à 60°C | Lavage à 40°C | Lavage à 30°C | Lavage déli-cat à la main | Ne pas laver |
| LAVAGE DELICAT | | 60 | 40 | 30 |
| Δ | cl | Δ |
| JAVELLISA-TION | Blanchiment au chloré (javel) permis (unique-ment à froid et avec une solution diluée) | Blanchiment au chloré (javel) proscrit |
| a | a | a | a | a |
| REPASSAGE | Température élevé (max 200°C) | Température moyenne (max 150°C) | Température BASSE (max 100°C) | Ne pas repasser |
| O | A | P | F | X |
| NETTOYAGE A SEC | Nettoyage à sec (tous les solvants usuels) | Nettoyage à sec (tous solvants sauf le trichloréthylène) | Nettoyage à sec (exclusivement sol-vants pétroliers et R113) | Ne pas nettoyer à sec |
| | III | | Haute température | | |
| Temperature moyenne |
| SECHAGE | Séchage linge étendu | Séchage linge suspendu | Séchage sur cintre | Séchage en tambour permis | Ne pas sécher en tambour |
Attention!
Ne procédez au nettoyage qu'après avoir débranché l'appareil.
Détartrage de l'appareil
Pour détartrer l'appareil, utilisez un produit spécifique non corrosif, conçu pour les lave-linge. Respectez le dosage et la fréquence indiqués sur l'emballage.
La carrosserie
Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. N'utilisez jamais d'alcool, solvants ou produits similaires.
La boîte à produits
Pour la nettoyer, procédez comme suit :
Le filtre de vidange
Nettoyez régulièrement le filtre se trouvant au bas de l'appareil :
Les filtres d'arrivée d'eau
Pour nettoyer les 2 filtres, procédez comme suit:
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications. Cependant, si vous avez constaté une anomalie de fonctionnement, contactez le service après vente.
| Symptômes | Causes |
| Le lave-linge ne démarre pas ou ne se remplit pas : | •l'appareil n'est pas correctement branché, l'installation électrique ne fonctionne pas, •le couvercle de votre lave-linge et les volets du tambour ne sont pas correctement fermés, •le départ du programme n'a pas été effectivement commandé, •il y a une coupure de courant, •il y a une coupure d'eau, •le robinet d'eau est fermé, •les filtres de l'arrivée d'eau sont sales, •une pastille rouge apparait sur le tuyau d'arrivée d'eau. |
| Le lave-linge se remplit mais vidange aussiot : | •la crosse de vidange est accrochée trop bas (voir paragraphe installation). |
| Le lave-linge n'essore pas ou ne vidange pas : | •le tuyau de vidange est bouché ou plié, •le filtre de vidange est obstrué, •la sécurité anti-balourd s'est mise en marche : mauvaise répartition du linge dans le tambour, •le programme «Vidange» ou l'options «Nuit Silence Plus» ou «Arrêt cuve pleine» ont été sélectionnées, •la hauteur de la crosse de vidange ne convient pas. |
| Vous trouvez de l'eau au contraudu lave-linge : | •un excès de lessive a fait déborder de la mousse, •la lessive n'est pas adaptée au lavage en machine, •la crosse de vidange n'est pas correctement accrochée, •le filtre de vidange n'a pas été remis en place, •le tuyau d'acciviée d'eau n'est pas étanché. |
| Les résultats de lavage ne sont pas satisfaisants : | •la lessive ne convient pas au lavage en machine, •il y a trop de linge dans le tambour, •le programme de lavage n'est pas approprié, •il n'y a pasASFZde lessive. |
| La machine vibre, est bruyante : | •l'appareil n'a pas été complètement débridé (voir paragraphe débri-dage), •l'appareil n'est pas de niveau et bien calé, •l'appareil est trop pres du mur ou des meubles, •le linge n'est pas bien réparti dans le tambour, •la charge n'est pas suffisante. |
| Le cycle de lavage est beaucoup trop long: | •les filtres de l'arrivée d'eau sont sales, •il y a eu une coupure de courant ou d'eau, •la sécurité thermique du moteur s'est déclenchée, •la température de l'arrivée d'eau est plus BASSE que d'ordinaire, •le système de sécurité de détction de la mousse s'est déclenché (trop de lessive) et le lave-linge a procédé à l'évacuation de la mousse, •la sécurité anti-balourd s'est déclenchée : une phase supplémentaire a été ajoutée afin de répartir au moyen le linge dans le tambour. |
| Le lave-linge s'accrête pendant un cycle de lavage: | •l'alimentation en eau ou en électricité est défectueuse, •un arrêt cuve pleine a étéprogrammé, •les volets de la porte de tambour sont ouverts. |
| Le couvercle ne s'ouvre pas en fin de cycle: | •le voyant «ouverture immediate»* est étéint, •la température du bain lessiviel est excessive, •le couvercle se déverrouille 1 à 2 minutes après la fin du programme*. |
| La touche «Départ/Pause** clignote en rouge***: | •le couvercle n'est pas correctement fermé. |
| La touche «Départ/Pause** clignote en rouge***: | •le filtré de vidange est obstrué, •le tuyau de vidange est bouché ou plié, •la hauteur du tuyau de vidange est trop haute (voir «Installation», •la pompé de vidange est bouchée, •le siphon de l'installation est bouché. |
| La touche «Départ/Pause** clignote en rouge***: | •le robinet d'eau est fermé, •il y a une coupure du réseau d'eau. |
| De l'assouplissant s'écoule directement dans le tambour lors du remplissage de la boîte à produits : | •vous avez dépasse le repère MAX. |
- Selon modèle. Sur certains modèles, des signaux sonores peuvent se déclencher. Prémare avélimé les causes éventuelles de l'anomalie, appuyez sur la touche Départ/Pause pour faire redémarrer le programme interrompu.
Caractéristiques techniques
| DIMENSIONS | Hauteur
Largeur
Profondeur | 850 mm
400 mm
600 mm |
| TENSION / FREQUENCY
PUISSANCE TOTALE | | 230 V / 50 Hz
2300 W |
| PRESSION DE L'EAU
Raccordement au réseau d'eau | Minimum
Maximum | 0,05 MPa (0,5 bar)
0,8 MPa (8 bars)
Type 20x27 |
| CE Cet apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-
electriques et à la directive 2006/95/CE relative à la sécurité Electrique. |
Consommations
| Programme / Type de linge | Températu-res℃ | Consommations indicatives** |
| Litres | kWh | Durée |
| Coton Normal | froid - 90 | 63 | 2,10 | 135-145 |
| Eco* | 40 - 90 | 63 | 1,80 | 140-150 |
| Synthétiques | froid - 60 | 45 | 0,80 | 85-95 |
| Délicats | froid - 40 | 50 | 0,50 | 60-70 |
| Laine | froid - 40 | 45 | 0,45 | 55-65 |
| Lavage à la main | froid - 40 | 45 | 0,45 | 55-65 |
| Jeans | froid - 60 | 55 | 0,90 | 135-145 |
| Sport | froid - 40 | 50 | 0,70 | 95-105 |
| Voillages | froid - 40 | 58 | 0,55 | 85-95 |
| Facile à repasser | froid - 60 | 55 | 0,55 | 150-160 |
| Trempage | 30 | 20 | 0,20 | 15-25 |
| Rinçages | - | 32 | 0,05 | 50-60 |
| Vidange | - | - | 0,002 | 0-10 |
| Essorage | - | - | 0,015 | 10-20 |
- Programme de référence pour essais selon la norme CEI 456 (programme Eco) : 49 L / 1,04 kWh / 140 min **Données indicatives susceptibles de varier en fonction des conditions d'utilisation. Les consommations indiquées correspondant à la température maximale pour chaque programme.**
Mise au rebut
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Lors de la mise à la casse de votre appareil, mettez hors d'utilisation ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager.
Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Protection de l'environnement
Afin de réaliser des économies d'eau et d'énergie et donc de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :
Utilisez si possible l'appareil à pleine capacité plutôt que avec des charges partielles. - Utilisez la fonction Préavage ou Trempage uniquement pour le linge très sale. - Adaptez la dose de lessive à la durée de l'eau (cf. paragraphe «Dosage des produits lessiviels») ainsi qu'à la charge et au degré de salissure du linge.
Attention!
Retirez impérativement les pièces de protection mises en place pour le transport avant la première mise en marche. Conservez-les en cas de futur transport : transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par choc.
Débridage
Déballage
Si vous pouvez conserver l'alignement de votre lave-linge avec les meubles adjacents, procédez comme suit :
Arrivée d'eau
Installez le tuyau d'arrivée d'eau fourni avec l'appareil sur l'arrière de votre lave-linge en procédant comme suit (Ne pas réutiliser un ancien tuyau):
Ouvrez le robinet d'arrivée d'eau. Vérifiez l'absence de fuites.
Le tuyau d'arrivée d'eau ne peut pas être prolongé. S'il est trop court, veuillez contacter le Service Après-Vente.
Vidange
L'embout à l'extrémité du flexible s'adapte sur tous les types courants de siphon.
Fixez l'embout au siphon à l'aide du collier de serrage livré avec l'appareil*.
- Montez la crosse sur le tuyau de vidange.
Placez l'ensemble dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veillez à ce qu’il ne ris-
que pas de tomber. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter tout siphonnage éventuel.
*selon modele
Attention!
En effet, dans ce cas, le tuyau de vidange ne doit être prolongé. S'il est trop court, faites appel à un professionnel.
Branchement électrique
Ce lave-linge ne peut être branché qu'en 230 V monophasé.
Vérifiez le calibre du fusible de ligne : 10 A en 230 V.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Mise en place
Placez l'appareil sur un sol plat et dur dans un local aéré. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la pièce.
Une mise à niveau précise évite les vibrations, les bruits et les déplacements de l'appareil pendant son fonctionnement.
Garantie / service clientèle
Conformément à la Législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.
Pour tenir nos engagements, nous écoutons les Consommateurs. Info Conso Electronlux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
Avant l'achat
Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des informations pour vous aider dans votre choix en fonction de vos propres besoins.
Apres l'achat
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info conso
BP 50142 - 60307 Senlis Cedex
Tel.: 08 90 71 03 44 (0,15 € TTC/mn)
Fax:0344622154
E-MAIL : info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Pour toute question technique
Centre Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tel.: 08 92 68 24 33 (0,34 € TTC/min)
E-MAIL : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «En cas d'anomalie de fonctionnement». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut, veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente. En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'arrière de l'appareil.
reil. En cas d'intervention sur votre appareil, exigez du Service Après-Vente les pièces de rechange certifiées constructeur.
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impérativement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de déterioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobiliar, immobiliar, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous évitez ainsi des risques matériels et corporels. Débranchez l'appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre appareil est équipé d'un éclairage, débranche l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
www.electrolux.com
