appTPV04RES+8 - Terminal de point de vente Aqprox - Notice d'utilisation et mode d'emploi gratuit

Marque	Aqprox
Modèle	appTPV04RES+8
Type de produit	Terminal de point de vente (TPV)
Taille d'écran	15 pouces LCD avec rétroéclairage LED
Résolution écran	1024 x 768 pixels
Technologie tactile	Capacitif
Processeur	Intel Celeron N5105 Quad Core 2,9 GHz
Mémoire RAM	4/8/16 Go DDR4 2666 MHz (SO-DIMM)
Stockage	64/128 Go SSD M.2
Ports USB	2 x USB 2.0, 4 x USB 3.0
Port VGA	1
Port série RS232	2
Port réseau	1 x RJ45 Gigabit Ethernet (10/100/1000)
Audio	1 x entrée ligne, 1 x sortie ligne
Haut-parleurs intégrés	2W
Alimentation	Adaptateur secteur 12V 5A
Température d'utilisation	0°C à 50°C
Humidité relative	20% à 85%
Systèmes d'exploitation supportés	Windows 10, Windows 11, Linux
Certifications	CE, RoHS
Angle d'inclinaison de l'écran	De 0° à 90° (réglable)
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants acryliques ou polycarbonates.
Sécurité	Ne pas ouvrir l'appareil. Ne pas exposer à l'eau. Utiliser uniquement l'adaptateur fourni.
Recyclage	Conforme à la directive DEEE 2002/96/CE. Recycler séparément en fin de vie.
Poids	Environ 5 kg (estimation)

FOIRE AUX QUESTIONS - appTPV04RES+8 Aqprox

Comment nettoyer l'écran tactile du terminal Aqprox ?

Utilisez un chiffon doux et sec. Pour les taches, humidifiez légèrement le chiffon avec un nettoyant pour vitres à base d'ammoniaque. Évitez les solvants acryliques ou polycarbonates qui pourraient endommager l'écran.

Quels systèmes d'exploitation sont compatibles avec ce terminal ?

Le terminal supporte Windows 10, Windows 11 et Linux. Un système d'exploitation doit être installé par l'utilisateur.

Puis-je remplacer la batterie interne ?

Ce terminal ne contient pas de batterie interne. Il fonctionne uniquement sur secteur via l'adaptateur 12V 5A fourni.

Comment régler l'angle de l'écran ?

Tenez fermement le socle et inclinez doucement l'écran vers l'avant ou l'arrière dans la plage de 0° à 90°. Ne dépassez pas l'angle maximal et n'appliquez pas de pression excessive.

Que faire si l'écran devient anormalement sombre ?

Le rétroéclairage de l'affichage est un consommable. Si l'écran ne peut plus être ajusté, il est nécessaire de remplacer l'écran LCD. Contactez votre revendeur agréé.

Puis-je utiliser un adaptateur secteur différent ?

Non, utilisez exclusivement l'adaptateur secteur 12V 5A fourni. L'utilisation d'un adaptateur incorrect présente un risque d'explosion.

Comment connecter des périphériques comme une imprimante ou un scanner ?

Le terminal dispose de ports USB 2.0/3.0, RS232, VGA et RJ45. Branchez vos périphériques sur les ports appropriés. Pour les imprimantes, utilisez de préférence un port USB ou RS232.

Est-il possible d'augmenter la mémoire RAM ?

Oui, le terminal accepte des modules SO-DIMM DDR4 2666 MHz de 4, 8 ou 16 Go. Ouvrez le compartiment prévu à cet effet (consultez la notice pour l'emplacement).

Comment recycler mon terminal en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un bac de recyclage pour équipements électriques et électroniques (DEEE). Les mairies et distributeurs vous renseigneront.

Que faire en cas de dysfonctionnement ou de panne ?

N'ouvrez jamais l'appareil vous-même. Contactez un atelier de réparation agréé ou votre revendeur. Avant, vérifiez les branchements et l'alimentation.

MODE D'EMPLOI appTPV04RES+8 Aqprox

Merci d'avoir acheté notre produit APPTPV04. Veuillez lire attentivement les instructions contenues dans ce manuel. Nous vous rappelons qu'une utilisation correcte peut améliorer les performances et la vitesse du terminal.

Approx n'est pas responsable des erreurs techniques ou éditoriales ou d'autres erreurs ou omissions contenues dans ce guide, directement ou indirectement, ou de tout autre dommage, y compris la perte de données ou de profits, les résultats de l'utilisation ou de la manipulation de ce matériel.

Les informations contenues dans ce manuel contiennent uniquement des informations générales sur le matériel de l'utilisateur et sont sujettes à modification sans préavis. Approx se réserve le droit de modifier la conception du produit, les composants ou les pilotes sans préavis.

Toutes les informations contenues avant l'installation d'un lecteur de disque ou d'un périphérique de stockage doivent être sauvegardées. Approx n'est pas responsable de toute perte de données résultant de l'utilisation, de la non-utilisation ou de la mauvaise utilisation du terminal.

Guide d'entretien quotidien

Pour un nettoyage régulier de l'écran tactile, utilisez uniquement un chiffon doux. Vous pouvez utiliser un chiffon humide pour enlever les taches si nécessaire. Appliquez juste la bonne quantité de détergent pour les taches tenaces. Évitez toujours les solvants acryliques ou polycarbonates. Vous pouvez utiliser un nettoyant pour vitres à base d'ammoniaque uniquement pour la surface de l'écran. L'écran LCD intégré à ce terminal de point de vente est fabriqué avec une technologie de haute précision, mais des pixels lumineux ou des pixels vides peuvent apparaître. De plus, une couleur et une luminosité irrégulières peuvent se produire en fonction de l'angle de vue. Veuillez noter que ce type de phénomène est courant pour les LCD et n'est pas un dysfonctionnement.

Avertissement

• Risque d'explosion si le bloc d'alimentation est remplacé par un bloc d'alimentation incorrect.
• N'ouvrez pas le couvercle et assurez-vous qu'il n'y a aucun composant utilisateur utile à l'intérieur. Apportez l'appareil à un atelier de réparation pour qu'il soit réparé.
• Placer l'équipement sur une surface fiable pendant l'installation. Une chute peut causer de sérieux dommages.

Specifications

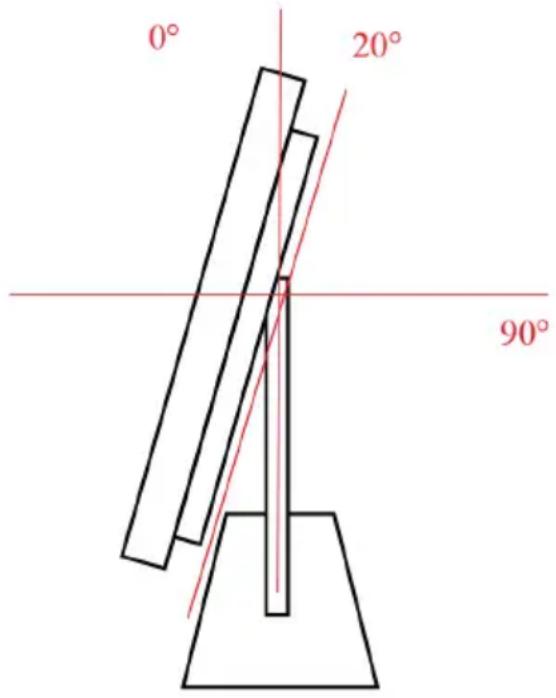

L'écran peut être incliné pour obtenir le meilleur angle de vue. L'angle peut être ajusté comme illustré sur l'image.

Important:

• Ne tirez pas l'écran au-delà de l'angle d'inclinaison maximal, n'appliquez pas de pression excessive sur l'écran et ne poussez pas directement l'écran de l'écran lorsque vous réglez l'angle de l'écran.
• Assurez-vous de tenir le corps lorsque vous tirez sur l'écran afin que le terminal ne puisse pas bouger.
• Le rétroéclairage de l'affichage est un consommable.
• Lorsque l'écran LCD ne peut plus être ajusté et devient plus sombre, vous devez remplacer l'écran LCD. Consultez votre revendeur agréé pour plus de détails.
• Assurez-vous de ne pas vous coincer les doigts lorsque vous réglez l'angle d'affichage.
• Ne cognez pas et ne rayez pas la surface de l'écran en utilisant des objets pointus, tels que des stylos à bille ou des dispositifs similaires sur l'écran. Cela pourrait endommager ou rayer l'écran.

Français

Taille display 15" LCD (avec rétroéclairage LED)
Écran tactile Résolution	max. 1024 x 768
	Technologie tactile Capacitif /
Main Board Processeur	Intel Celeron N5105 Quad Core 2.9GHz
Mémoire système S	O-DIMM 4/8/16 GB DDR4 2666MHz
Stockage HDD 64 /	128 GB SSD M.2
I/O	USB	x 2 (USB)
		x 4 (USB 3.0)
	VGA	x 1
	RS232	x 2
	RJ45	x 1 (10/100/1000)
Port audio x	1 line out x 1 line in
	DC Power	x 1
Speakers	2W
Environnement Temp. d'utilisation 0° a 50°C
	Humidité relative	20% a 85%
Alimentation Adaptateur 12V 5A
OS pris en charge Windows 10, 11, Linux
Certificates	CE/RoHS

Installation du système d'exploitation

Ce produit est conçu pour une utilisation professionnelle et nécessite l'installation d'un système d'exploitation.

Consignes de sécurité, d'entretien et de recyclage

1. Attention : N'ouvrez jamais l'appareil, les pièces internes présentent des risques d'électrocution.
2. N'installez pas cet appareil près d'un point d'eau, par exemple dans une zone mouillée, dans une zone extérieure non protégée ou dans toute zone classée comme humide.
3. Ne connectez pas de câbles autres que ceux spécifiés dans ce manuel. Cela pourrait entraîner un incendie ou un mauvais fonctionnement.
4. Assurez-vous de placer ce produit sur une surface ferme, stable et horizontale. Le produit peut être endommagé ou causer des blessures s'il tombe.
5. Ne placez pas d'objets lourds sur ce produit. Le produit peut être endommagé et causer des blessures s'il tombe.
6. N'insérez pas d'objets dans l'appareil par les trous car ils peuvent entrer en contact avec des points de tension et provoquer des courts-circuits dans les pièces et provoquer des incendies ou des chocs électriques.
7. Ne renversez aucun type de liquide sur l'appareil. Risque d'explosion!
8. Ne pas écraser les câbles d'alimentation, risque de court-circuit!
9. Branchez-le toujours pour l'alimentation ou la charge à la tension recommandée par le fabricant.
10. Nettoyer le produit avec un chiffon doux et sec.
11. Respecter les réglementations locales en matière d'élimination des déchets.

Recyclage

AEE REI-RAEE 5548 Dans ce manuel, le symbole du récipient barré indique que le produit est soumis à une directive européenne 2002/96/CE, les produits électriques ou électroniques, piles, accumulateurs et autres accessoires doivent être collectés séparément.

En fin de vie de l'appareil, utilisez des bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et à préserver l'environnement.

Les mairies et les distributeurs, vous apporteront les précisions indispensables en matière de recyclage de leur ancien appareil.

Si cet appareil dispose d'une batterie interne, elle doit être retirée et disposée séparément pour une bonne gestion appropriée.
