DuraStyle 21575100 - Toilette Duravit - Notice d'utilisation et mode d'emploi gratuit

Marque	Duravit
Modèle	DuraStyle 21575100
Catégorie	Toilette avec abattant douche
Type de pose	Mural (suspendu)
Matériau	Céramique vitrifiée
Alimentation électrique	220-240 V ~ 50/60 Hz (ou 100-120 V)
Puissance nominale	1,65 kW max
Fusible recommandé	16 A
Dispositif de protection	RCD 30 mA
Indice de protection	IPX4
Classe de protection	I
Alimentation en eau	Eau froide
Raccordement eau	DN 15 (1/2")
Pression d'eau	0,07 - 0,75 MPa (10-109 psi)
Dureté de l'eau max	2,4 mmol/l (240 ppm)
Température ambiante min	4 °C
Installation	Par installateur sanitaire et électricien qualifié
Normes à respecter	Directives basse tension et prescriptions locales
Fonctions	Lavage intime, séchage

FOIRE AUX QUESTIONS - DuraStyle 21575100 Duravit

Quelle est la tension d'alimentation nécessaire ?

L'appareil fonctionne sous 220-240 V ~ 50/60 Hz (version standard) ou 100-120 V ~ 50/60 Hz selon le modèle. Vérifiez la plaque signalétique.

Quelle pression d'eau est requise ?

La pression d'eau doit être comprise entre 0,07 et 0,75 MPa (10-109 psi). Une pression trop basse ou trop élevée peut endommager l'appareil.

Puis-je installer moi-même ce WC ?

Non, le montage de l'abattant douche et du raccordement d'eau doit être effectué par un installateur sanitaire qualifié. L'installation électrique nécessite un électricien qualifié.

Que faire si le câble d'alimentation est endommagé ?

Le câble endommagé doit être remplacé par le fabricant, son service après-vente ou une personne de compétence équivalente pour éviter tout danger.

Comment nettoyer l'abattant douche ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces. Ne pulvérisez pas directement sur les parties électriques.

Quelle est la température ambiante minimale ?

L'appareil ne doit pas être installé dans un local exposé au gel. La température ambiante ne doit pas être inférieure à 4 °C (39 °F).

Quel type d'eau utiliser ?

Alimentez l'abattant douche avec de l'eau potable provenant du réseau principal. N'utilisez pas d'eau de citerne, d'eau de mer ou d'eau non traitée.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation en eau et l'alimentation électrique. Faites appel à un installateur sanitaire qualifié pour diagnostiquer et réparer la fuite.

Comment régler la dureté de l'eau ?

Si la dureté est ≥ 2,4 mmol/l (240 ppm), installez un adoucisseur d'eau en amont pour éviter les dysfonctionnements.

Quels sont les fusibles recommandés ?

L'appareil nécessite un fusible de 16 A et un dispositif de protection contre les courants de fuite (RCD) de 30 mA sur tous les pôles.

MODE D'EMPLOI DuraStyle 21575100 Duravit

Notice de montage WC en une piece

Remarques Importantes Installation électrique / installation hydraulique 6

Concernant la notice de montage

Cette notice de montage fait partie de l'abattant douche Duravit et doit être lue attentivement avant le montage.

Explication des averissements et symboles

DANGER! En cas de risques elevés, dangers mortels, blessures graves

REMARQUE! Pour évider les dégats matériels

Référence au chapitre Installation électrique

Référence à la Consigne de montage dans ce chapitre

Référence au chapitre Installation hydraulique

Invitation à vérifier (p. ex. les rayures)

Invitation à recueiller de l'eau

Ne pas couder le flexible

Groupe cible et qualification

L'abattant douche et le raccord d'eau correspondant doit exclusivement etre montes par des installateurs sanitaires dument formes.L'installation electrique doit uniquement etre realizede par des installateurs elec-triques qualifiés.

REMARQUE!

Les prescriptions d'installation des sociétés de distribution locales, les normes nationales et les directives bassé tension doivent être respectées sans réserve.

REMARQUE!

Ne PAS monter l'abattant douche dans des locaux exposés au gel. La température ambiente ne doit pas être inférieure à 4^ (39 °F).

Instructions de sécurité

DANGER!

Danger de mort par electrocution.

NEPASdemonterlesdiffer l'abattant douche.

Si le cable d'alimentation endommagé, il doit être remplace par le fabricant ou son service après-vente ou par une personne avec un niveau de compétence équivalent afin d'éviter tout danger.

Consignes de montage

Avant le montage, dire les fiches techniques de preinstallation. Celles-ci peuvent etre telecharges sur Internet via le site www.duravit.com.
Le montage de la rehausse de I'abattant WC douche est decrit dans une notice separée.

parer l'ecoulement au sol (graphique 4)

Tenir compte de la notice jointe.

cer le WC contre le mur et le fixer (raphique 16)

Tenir compte de la notice jointe.

Installation électrique Installation hydraulique

Alimentation electrolyte 220-240V\~50/60Hz

610...2.

Alimentation électrique 100-120V\~50/60Hz

610...1.

Puissance nominale 1,65 kW

max.

Fusible I N=16A

RCD I N = 30mA

Indice de protection IP X4

Classe de protection 1

Eau froide DN 15 (1/2")

Pression d'eau 0,07-0,75 MPa

(10-109 psi)

Durete de I'eau 2,4 mmol/1 max. (240 ppm)

REMARQUE!

En cas de durete de I'eau ≥ 2,4 mmol/

(≥ 240~ppm) , installer un adoucisseur d'eau.

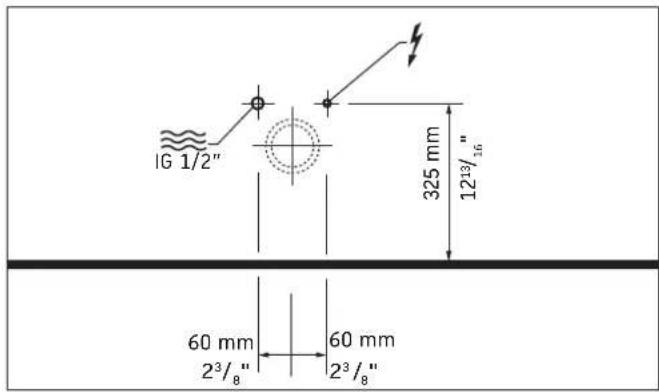

Position du raccordement electrique

Pre-installation

Pre-installation

Poser la conduite derac>dnottledlercarcdermentdauetl'evacuationdeauperman nente: dans des zones indiquees.

• Tenir compte de la position du raccord électrique
  Faire dépasser la conduite d'arrivée sur au moins 800 mm (31½")

• connecter le fusible séparé en冲动
• connecter le dispositif de protection contre les courants de fuite à coupure sur tous les pôles

Mettre l'appareil corre

DANGER!

Risque pour la santé et endommagement possible du produit.

Alimenter l'abattant douche avec de l'eau potable provenant de la conduite d'eau principale.

Cst enepnats ar de cber drer. d 'eaux u s sanitaire, d'eau de mer ou d'eau non ou faiblement traitée.

13 Brancher la conduite (graphique 13)

Tenir comp te des conduccteurs L, N, PE.

7 Raccorder l'eau (graphique 7)

REMARQUE! Eviter tout dysfonctionnement.

Utiliser uniquement les flexibles d'alimentation en eau fournis.

15 Monter la prise de raccordement (graphique 15)

Fixer la prise de raccordement sur l'emplacement prévu du WC.
