MODE D'EMPLOI REF24WCBPNV BERTAZZONI

Cher nouveau propriétaire d'un appareil Bertazzoni,

Je tiens à vous remercier d'avoir choisi l'un de nos beaux produits pour votre maison.

Ma famille a commencé à fabriquer des appareils électroménagers en Italie en 1882, bâtissant une réputation de qualité d'ingénierie et de passion pour la bonne cuisine.

Aujourd'hui, nos produits se distinguent par leur mélange unique de design italien authentique et de technologie d'électroménager supérieure. Notre mission est de fabriquer des produits qui fonctionnent parfaitement et qui apportent de la joie à leurs propriétaires.

En fabriquant de beaux produits, nous répondons au goût de nos clients pour un joli design. En les rendant polyvalents et faciles à utiliser, cuisiner avec Bertazzoni devient un réel plaisir.

Ce manuel vous aidera à apprendre à utiliser et à entretenir votre appareil Bertazzoni de la manière la plus sûre et la plus efficace, afin qu'il puisse vous donner la plus grande satisfaction pour les années à venir.

Profitez!

Paolo Bertazzoni

Président

Pedro Sectorzom

VALIDITÉ DU MANUEL

Le manuel suivant est valable pour tous les codes produits mentionnés ci-dessous :

• REF24WCBPNV
• REF18WCBPLV
• REF18WCBPRV

INFORMATIONS GÉNÉRALES 61

MANUEL D'UTILISATION 61

INFORMATIONS DE SÉCURITÉ 62

PRENDRE SOIN DE L'ENVIRONNEMENT 64

ÉCONOMIE D'ÉNERGIE 64

DÉPLACEMENT DE L'APPAREIL 64

SPÉCIFICATIONS 65

ASPECT GÉNÉRAL 65

CARACTÉRISTIQUES TECHNIQUES 65

TEMPÉRATURE AMBIANTE 65

INSTRUCTIONS D'INSTALLATION 66

PRÉPARATION POUR L'INSTALLATION 66

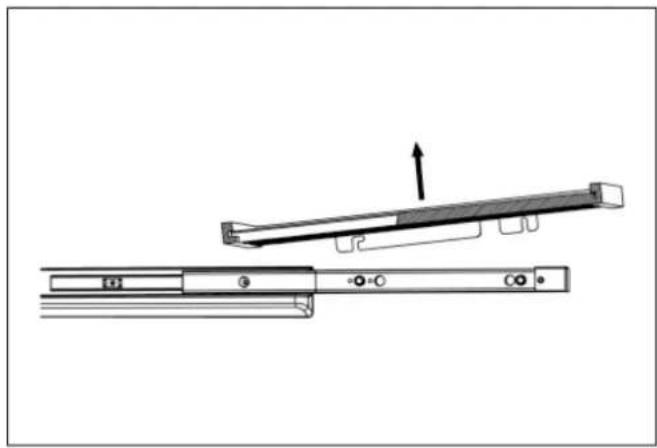

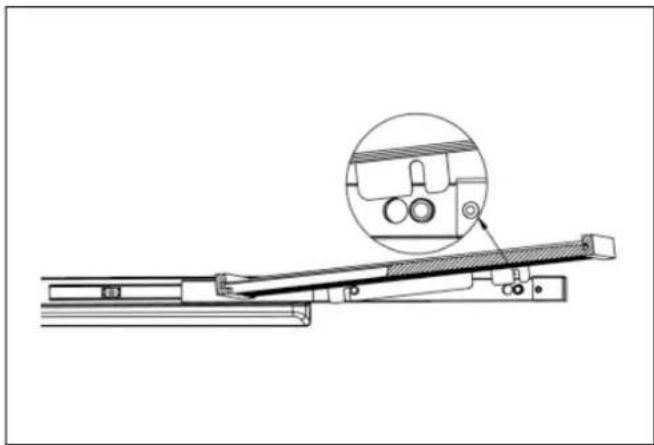

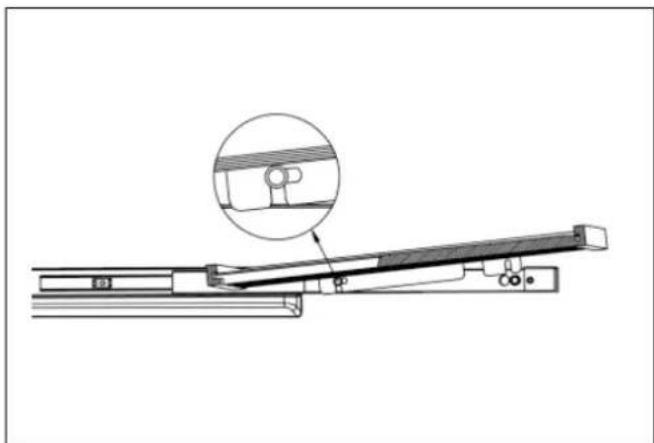

RETRAIT DES ÉTAGÈRES 97

ASSURER LA BONNE ÉTANCHÉITÉ DE LA PORTE 97

UTILISATION 98

AVANT LA PREMIÈRE UTILISATION 98

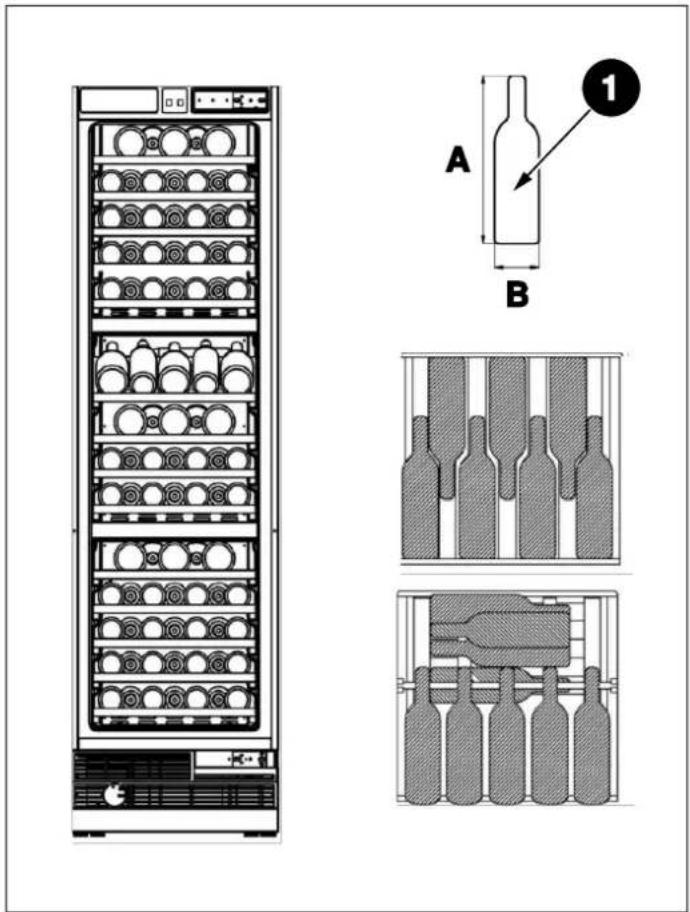

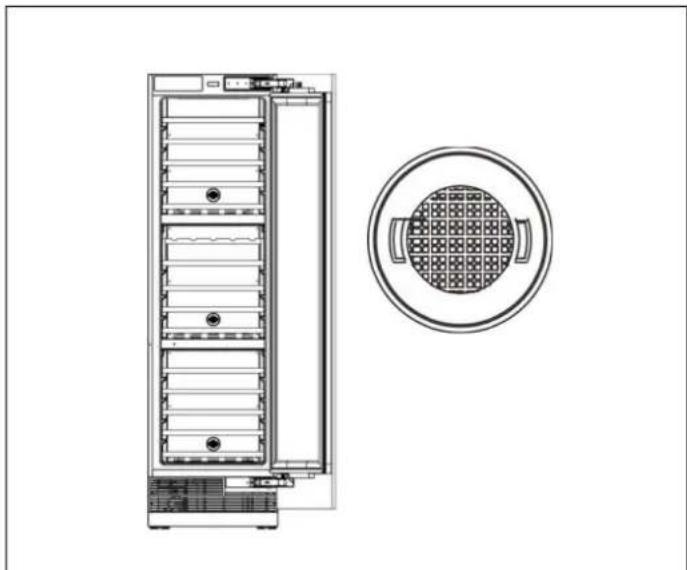

ENTREPOSAGE INTERNE 99

FILTRE À CHARBON 103

RECOMMANDATIONS POUR LA CONSERVATION ET LE SERVICE DU VIN 104

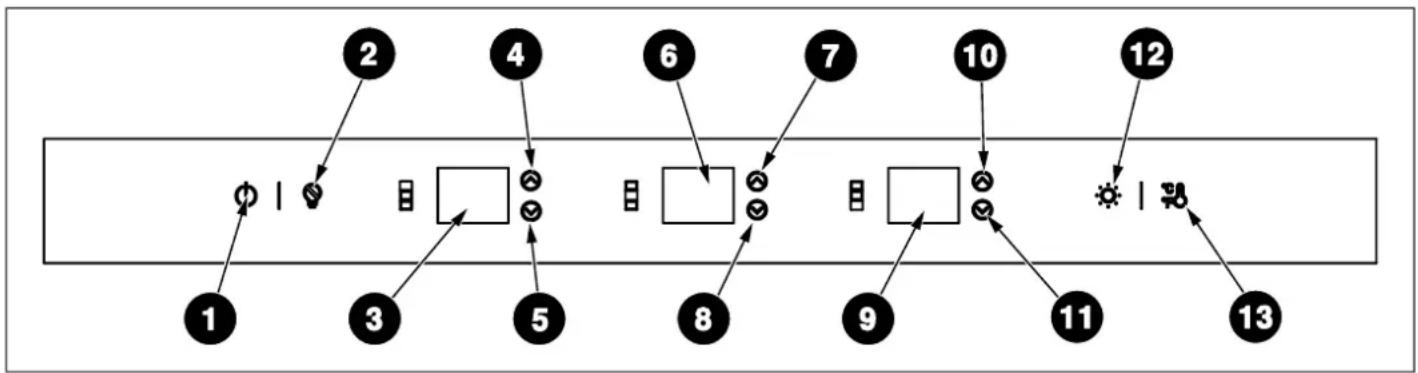

PANNEAU DE COMMANDE 107

PRÉCAUTIONS ET MAINTENANCE 110

INSTRUCTIONS DE REMPLACEMENT DE L'ÉCLAIRAGE À LED 110

NETTOYAGE DES SURFACES INTÉRIEURES 110

NETTOYAGE DES SURFACES EXTÉRIEURES 110

DÉCONGÉLATION 110

BRUITS ET SIGNIFICATION 111

PANNE DE COURANT 111

RÉSOLUTION DE PROBLÈMES 112

CODES D'ERREUR 113

SERVICE CLIENTÈLE 114

MANUEL D'UTILISATION

Ces instructions s'appliquent à différents types d'appareils. Elles peuvent donc contenir des descriptions de fonctions qui ne sont pas disponibles sur votre appareil, ou que celui-ci ne supporte pas.

Les images et illustrations du présent document se réfèrent à différents modèles et peuvent différer légèrement du produit acheté.

Le fabricant décline toute responsabilité en cas de blessures corporelles ou de dommages matériels résultant d'une installation incorrecte ou d'une mauvaise utilisation de l'appareil.

Le fabricant se réserve le droit d'apporter les modifications requises aux différents modèles afin de se conformer à la réglementation technique en vigueur.

En cas de réclamation, veuillez contacter le service après-vente. Lisez attentivement les instructions fournies dans ce manuel avant d'installer et/ou d'utiliser l'appareil. Cela vous aidera à connaître votre nouvel appareil. Conservez ce document à portée de main afin de pouvoir le consulter à tout moment et le transmettre à d'éventuels propriétaires ultérieurs.

Lisez les messages de sécurité fournis dans l'introduction du présent manuel et tenez dûment compte des notes de sécurité, telles que : « Attention », « Avertissement » et « Danger » qui apparaissent dans le texte.

DANGER

Ce symbole indique une situation qui constitue un danger pour vous-même et autrui. Lisez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux ou mortels.

MISE EN GARDE

Ce symbole indique des informations de sécurité. Lisez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux.

ATTENTION!

Ce symbole indique une procédure qui pourrait compromettre la structure ou les composants de l'appareil. Faites particulièrement attention à ces procédures.

NOTE

Ce symbole met en évidence les méthodes ou procédures d'utilisation correcte de l'appareil.

Le modèle, le code de vente et le numéro de série sont imprimés sur la plaque signalétique. Reportez-vous à la section Spécifications du présent manuel pour connaître l'emplacement de la plaque signalétique.

NOTE

Nous vous conseillons de noter les données et le numéro de série de l'appareil afin qu'ils soient immédiatement disponibles en cas de besoin.

NOTE

Indiquez les informations fournies sur la plaque signalétique afin d'améliorer l'efficacité des services après-vente et pièces de rechange. Pour les besoins de la garantie, vous aurez également besoin de la date d'installation et du nom de votre revendeur agréé Bertazzoni.

MISE EN GARDE

Suivez les précautions de base lorsque vous utilisez votre appareil. Lisez toutes les instructions avant d'utiliser l'appareil. Conservez ces instructions et transmettez-les à tout futur utilisateur.

INFORMATIONS DE SÉCURITÉ

Cet appareil a été conçu pour un usage résidentiel et dans le cadre d'applications similaires, notamment :

• Les cuisines du personnel dans les magasins, bureaux et autres environnements de travail ;
• Dans les fermes et par les clients d'hôtels, motels et autres environnements de type résidentiel ;
• Environnements de type bed and breakfast ;
• Restauration et autres applications similaires non commerciales.

Il ne doit pas être utilisé à un usage autre que celui auquel il est destiné. Il ne doit être utilisé que pour stocker du vin.

Le fabricant n'est pas responsable des dommages résultant d'une utilisation inappropriée ou d'un mauvais transport.

Les pièces de rechange d'origine seront disponibles pendant 10 ans après la date d'achat du produit.

MISE EN GARDE

Prop. 65 Avertissement pour les résidents de Californie : Ce produit peut contenir des produits chimiques reconnus par l'État de Californie comme pouvant provoquer le cancer, des malformations congénitales ou d'autres troubles de la reproduction.

ÉVITER DE METTRE EN DANGER LES ENFANTS ET LES PERSONNES VULNÉRABLES

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant une déficience physique ou sensorielle ou un manque d'expérience et de connaissances, à moins qu'elles n'aient été supervisées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants, sauf s'ils sont supervisés par un adulte.

Garder l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

DANGER DE CHOC ÉLECTRIQUE

• Assurez-vous que l'appareil est débranché pendant l'installation, l'entretien, le nettoyage et les réparations.

- Lors de l'installation de l'appareil, assurez-vous que le câble d'alimentation n'est pas coincé ou endommagé.

Si le cordon d'alimentation de cet appareil est endommagé, il doit être remplacé par le fabricant, le service client ou toute autre personne qualifiée. Des installations et des réparations inappropriées peuvent exposer l'utilisateur à des risques considérables.

- Ne pas utiliser d'adaptateur. Ne pas utiliser de rallonge.

Ne pas brancher le réfrigérateur si la prise murale est desserrée. Ne pas tirer sur le câble pour débrancher l'appareil.

Débrancher l'appareil si vous constatez un défaut de fonctionnement pendant son utilisation. En cas de dysfonctionnement de l'appareil, il est nécessaire de ne pas l'utiliser tant qu'il n'a pas été réparé par un prestataire de services agréé. Le fabricant ne peut être tenu responsable des dommages résultant d'interventions effectuées par des personnes non autorisées.

Ne jamais laver l'appareil en versant, en tamponnant ou en pulvérisant de l'eau dessus. Ne jamais toucher la fiche avec les mains mouillées !

Ne jamais utiliser de vapeur ou de nettoyeurs à vapeur pour nettoyer ou dégivrer le réfrigérateur. La vapeur peut provoquer un court-circuit ou un choc électrique si elle entre en contact avec les composants électriques de votre réfrigérateur.

Ne jamais connecter votre réfrigérateur à un dispositif d'économie d'énergie. Ces systèmes sont nuisibles pour votre appareil.

RISQUE D'EXPLOSION

N'utiliser aucun appareil électrique de quelque nature que ce soit à l'intérieur des compartiments de stockage des aliments.

- Ne pas utiliser de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage. N'utilisez que ceux recommandés par le fabricant.

Ne pas ranger de substances explosives telles que des bombes aérosols contenant un propulseur inflammable dans cet appareil.

Les bouteilles contenant des boissons à forte teneur en alcool doivent être bien fermées et stockées verticalement.

RISQUE DE BLESSURES

• Ne pas mettre de boissons gazeuses ou de liquides dans des boîtes ou des récipients en verre dans le compartiment congélateur. Ils pourraient exploser !
• Ne jamais utiliser les composants du réfrigérateur, tels que la porte ou les tiroirs, comme moyen de support ou comme marches. L'appareil risque de basculer et d'être endommagé !
• Ne pas s'asseoir sur l'appareil ni placer d'objets lourds sur l'appareil.
• Ne pas s'asseoir ni s'appuyer sur la porte ou sur les tiroirs ouverts. Ne pas exercer de pression sur la porte ni l'utiliser pour déplacer l'appareil.
• Ne pas surcharger le réfrigérateur. Les objets présents dans le réfrigérateur peuvent tomber lorsque la porte est ouverte, causant des blessures ou des dommages matériels.
• Ne pas placer vos mains ou toute autre partie du corps dans les pièces mobiles du réfrigérateur (par exemple, la machine à glaçons automatique).

• Les matériaux d'emballage peuvent être dangereux pour les enfants. Ne pas laisser les enfants jouer avec des sacs en plastique, des films plastiques ou du polystyrène.
• S'il y a une serrure sur la porte de l'appareil, la clé doit être gardée hors de portée des enfants.

RISQUE D'INTOXICATION ALIMENTAIRE

• Conserver la viande et le poisson crus au réfrigérateur dans des récipients appropriés afin qu'ils n'entrent pas en contact avec d'autres aliments ou ne coulent pas sur d'autres aliments.
• Éviter de laisser la porte ouverte pendant de longues périodes, car cela pourrait entraîner une augmentation significative de la température à l'intérieur des compartiments de l'appareil.
• Nettoyer régulièrement les surfaces susceptibles d'entrer en contact avec les aliments et les systèmes de drainage accessibles.
  Si le réfrigérateur doit rester inutilisé pendant une période prolongée, l'éteindre, le dégivrer, le nettoyer, le sécher et laisser la porte ouverte pour empêcher la moisissure de se développer à l'intérieur de l'appareil.

RISQUE D'INCENDIE / AVERTISSEMENT CONCERNANT L'ISOBUTANE

Le circuit réfrigérant de l'appareil contient de l'isobutane (R600a), un gaz naturel très respectueux de l'environnement, mais néanmoins inflammable.

Lors du transport et de l'installation de l'appareil, veillez à ne pas endommager les composants du circuit réfrigérant.

Cet appareil est sans CFC et HFC.

Si le circuit frigorifique est endommagé :

• éviter les flammes nues et les sources d'inflammation.
• aérer soigneusement la pièce dans laquelle se trouve l'appareil.

NOTE

Si l'appareil est endommagé ou si vous constatez une fuite de gaz, éloignez-vous de l'appareil. Le gaz peut causer des brûlures de glace s'il entre en contact avec la peau.

NOTE

Le type de gaz utilisé dans le produit est indiqué sur l'étiquette signalétique située sur la paroi intérieure gauche du réfrigérateur.

ATTENTION!

• Éviter d'endommager les zones où le réfrigérant circule avec des outils de forage ou tranchants. Si les conduits de gaz de l'évaporateur, les extensions de tubes ou les revêtements de surface sont perforés, le réfrigérant pourrait exploser, provoquant une irritation de la peau et des blessures aux yeux. Ne pas utiliser d'objets pointus ou tranchants pour enlever le givre ou les couches de glace. Vous pourriez endommager les tubes de réfrigérant. Une fuite de réfrigérant peut provoquer des blessures aux yeux ou s'enflammer.
• Ne JAMAIS essayer d'éteindre une flamme/un incendie avec de l'eau ; éteindre l'appareil et couvrir la flamme avec une couverture ignifuge.
• Ne couvrez pas et ne laissez aucun objet obstruer les ouvertures de ventilation de votre réfrigérateur.

PRENDRE SOIN DE L'ENVIRONNEMENT

Conformez-vous scrupuleusement aux procédures d'élimination correctes pour tous les matériaux d'emballage. Avant la mise au rebut :

• Débrancher l'alimentation principale.
- Débrancher l'appareil et couper le cordon d'alimentation.
- Éviter d'endommager le circuit de réfrigération lors de la mise au rebut.

MISE EN GARDE

Veiller à rendre les appareils anciens et usés inutilisables avant leur mise au rebut en retirant la prise, en coupant le cordon d'alimentation et en retirant ou en détruisant les agrafes ou les mousquetons à boulons. Cela évitera que les enfants ne s'enferment dans l'appareil pendant qu'ils jouent (risque d'étouffement) ou ne mettent leur vie en danger de toute autre manière.

Pour protéger l'environnement, il est essentiel de jeter correctement l'emballage de votre appareil. Cela concerne aussi bien votre ancien appareil que votre nouvel appareil une fois qu'il a atteint la fin de sa durée de vie.

MISE EN GARDE

Risque d'incendie ou d'explosion

Avant de jeter votre ancien réfrigérateur ou congélateur, retirer les portes. Laisser les clayettes en place pour éviter que les enfants ne pénètrent facilement à l'intérieur de l'appareil.

ATTENTION!

Risque d'incendie ou d'explosion

Éliminer le réfrigérateur conformément aux réglementations fédérales et locales en vigueur, car il contient un réfrigérant inflammable.

NOTE

Ne pas jeter cet appareil avec les ordures ménagères.

Faire attention à ne pas endommager le circuit de refroidissement, en particulier l'échangeur de chaleur situé à l'arrière ou au bas de l'appareil.

Le symbole sur le produit ou son emballage indique que cet appareil ne doit pas être traité comme un déchet ménager normal, mais doit être déposé dans un point de collecte de recyclage désigné pour les produits électriques et électroniques. En mettant ce produit au rebut correctement, vous contribuez à protéger l'environnement. Une mauvaise mise au rebut peut présenter des risques pour la santé et l'environnement.

Pour plus d'informations sur le recyclage, veuillez contacter votre service local de collecte des déchets ou votre mairie.

ÉCONOMIE D'ÉNERGIE

Pour une économie d'énergie optimale, nous recommandons ce qui suit :

• Installer l'appareil loin des sources de chaleur, à l'abri de la lumière directe du soleil et dans une pièce bien aérée.
• Ne pas remplir trop les compartiments, car cela empêche l'air de circuler correctement.
• En cas de panne d'électricité, il est conseillé de garder la porte du réfrigérateur fermée.
• Ouvrir les portes de l'appareil le moins souvent et le moins longtemps possible.
• S'assurer que l'unité est correctement ventilée. Ne jamais couvrir les grilles d'aération.

- Ne jamais couvrir les étagères avec du papier aluminium ou tout autre matériau susceptible d'empêcher la circulation de l'air.

- Si l'appareil reste vide pendant une longue période, il est conseillé de le débrancher et, après un nettoyage approfondi, de laisser la porte entrouverte pour permettre à l'air de circuler à l'intérieur du meuble afin d'éviter la formation de condensation, de moisissures ou d'odeurs.

DÉPLACEMENT DE L'APPAREIL

Si vous devez déplacer votre appareil, prenez les précautions suivantes :

• Retirer tous les éléments de l'appareil.
• Fixer solidement tous les éléments amovibles (par exemple, les étagères) à l'intérieur de l'appareil avec du ruban adhésif.
• Tourner les pieds réglables à la base dans le sens des aiguilles d'une montre jusqu'à ce qu'ils soient complètement relevés pour éviter de les endommager.
  • Fermer la porte avec du ruban adhésif.
• Veiller à ce que l'appareil reste en position verticale pendant le transport.
• Protéger la porte extérieure en verre avec une couverture ou un objet similaire pendant le transport.

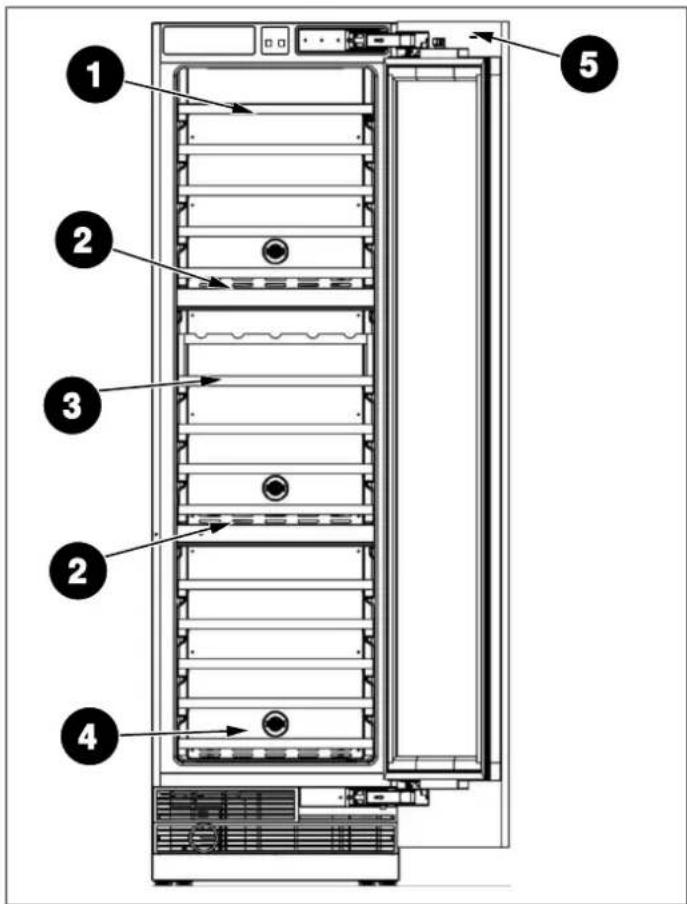

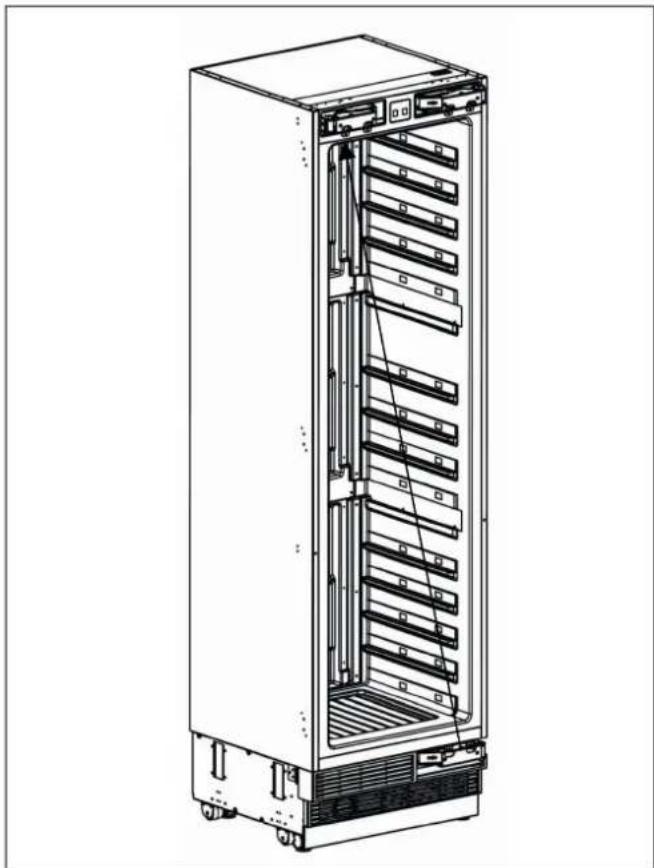

ASPECT GÉNÉRAL

2) Panneau de contrôle et paroi de compartiment

4) Filtre à charbon

5) Interrupteur électromagnétique

NOTE

Les illustrations de ce manuel d'utilisation sont schématiques et peuvent ne pas correspondre exactement au produit. Si votre produit ne dispose pas des pièces correspondantes, les informations s'appliquent à d'autres modèles.

CARACTÉRISTIQUES TECHNIQUES

ÉLÉMENT	DESCRIPTION
Type de connecteur NEMA 5-15P
Tension 115 V
Fréquence 60 Hz
Fusible 10 A
Intensité de courant 1,5 A
Capacité	68 bouteilles de Bordeaux pour colonne à vin de 45 cm (18")
	100 bouteilles de Bordeaux pour colonne à vin de 60 cm (24")

Le réfrigérant, le volume et d'autres spécifications techniques sont indiqués sur la plaque signalétique.

TEMPÉRATURE AMBIANTE

La température ambiante autorisée dépend de la classe climatique :

CLASSE CLIMATIQUE	TEMPÉRATURE AMBIANTE AUTORISÉE
SN (Subnormal)	+ 50 °F à + 87 °F
N (Normal)	+ 61 °F à + 87 °F
ST (Sub Tropical)	+ 61 °F à + 100 °F
T (Tropicale)	+ 61 °F à + 109 °F

PRÉPARATION POUR L'INSTALLATION

Cet appareil ne doit pas être installé à proximité de sources de chaleur, par ex. des éléments chauffants ou des cuisinières, ou dans un endroit humide.

Demandez l'aide d'une ou de deux autres personnes lors de l'installation de cet appareil. Ce dernier peut avoir des arêtes vives. Portez un EPI adapté à la tâche et à l'environnement.

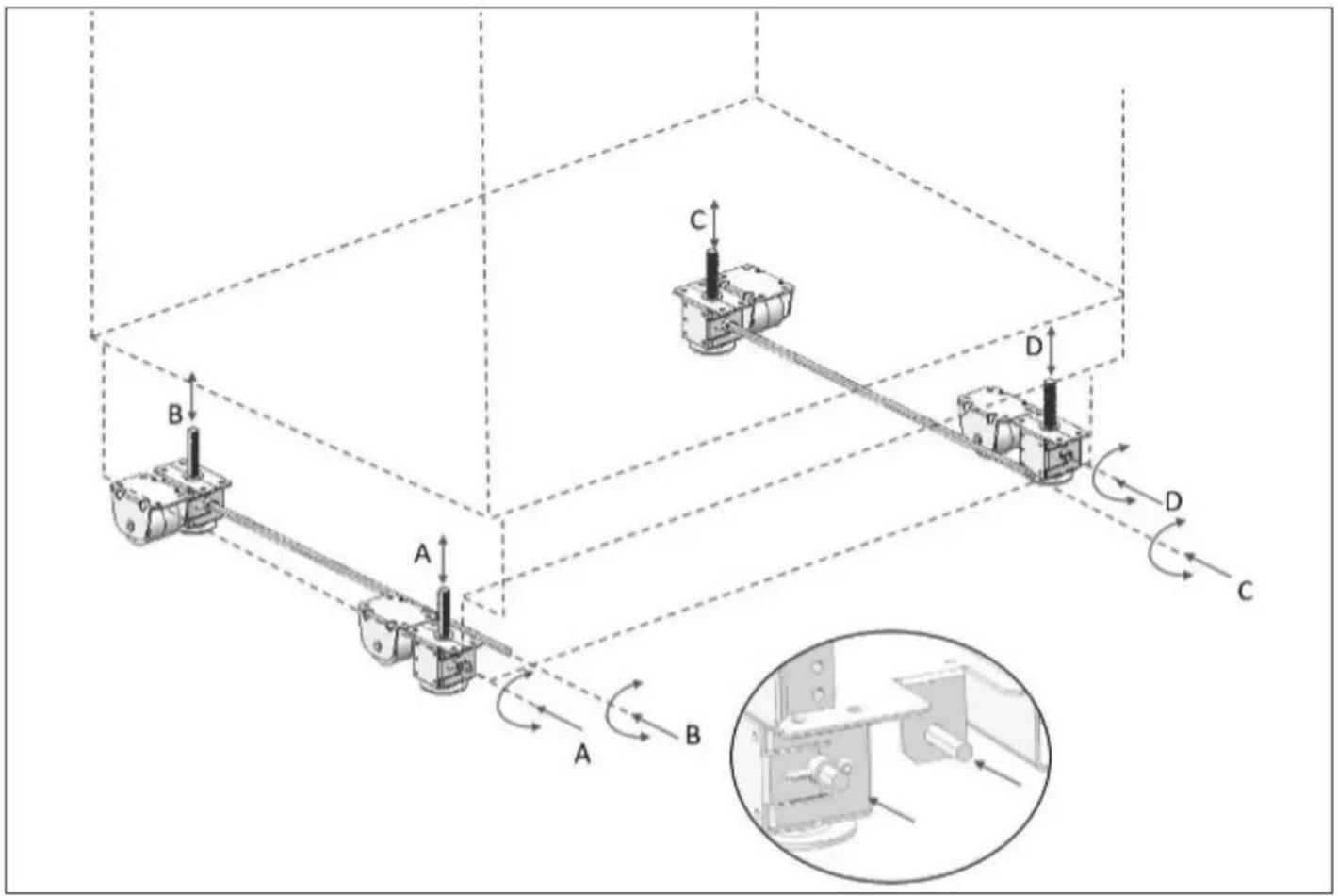

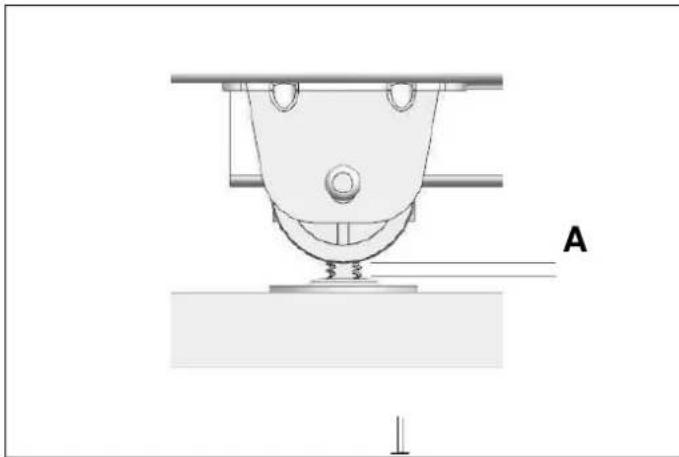

• Utilisez les pieds réglables en hauteur à l'avant de l'appareil pour vous assurer que l'appareil est de niveau.
• Le système de refroidissement à l'arrière de l'appareil ne doit pas toucher la paroi arrière. Plus l'écart est grand, mieux c'est.

- L'appareil doit être installé avec une ventilation adéquate. Assurez-vous d'avoir un dégagement au-dessus de l'appareil afin de permettre à l'air de s'échapper et qu'il y ait un espace entre l'arrière de l'appareil et le mur.

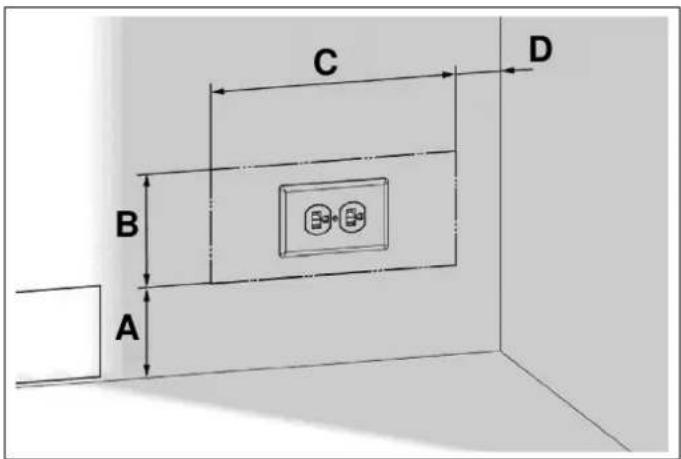

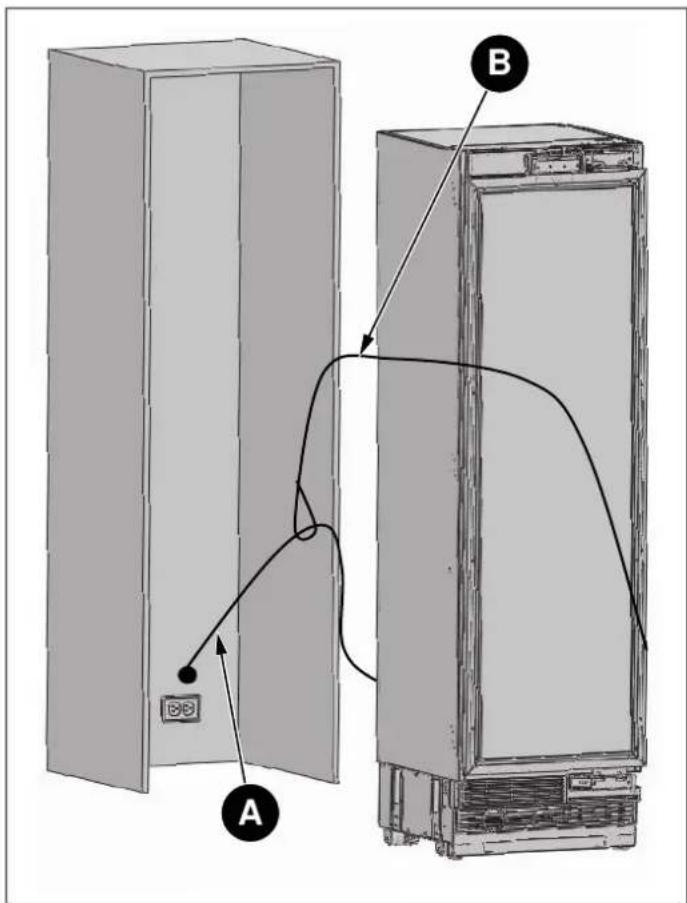

Brancher l'appareil à une prise électrique exclusive et facilement accessible.

Toute question concernant l'alimentation et/ou le raccordement électrique doit être adressée à un électricien qualifié ou à un centre de service après-vente agréé.

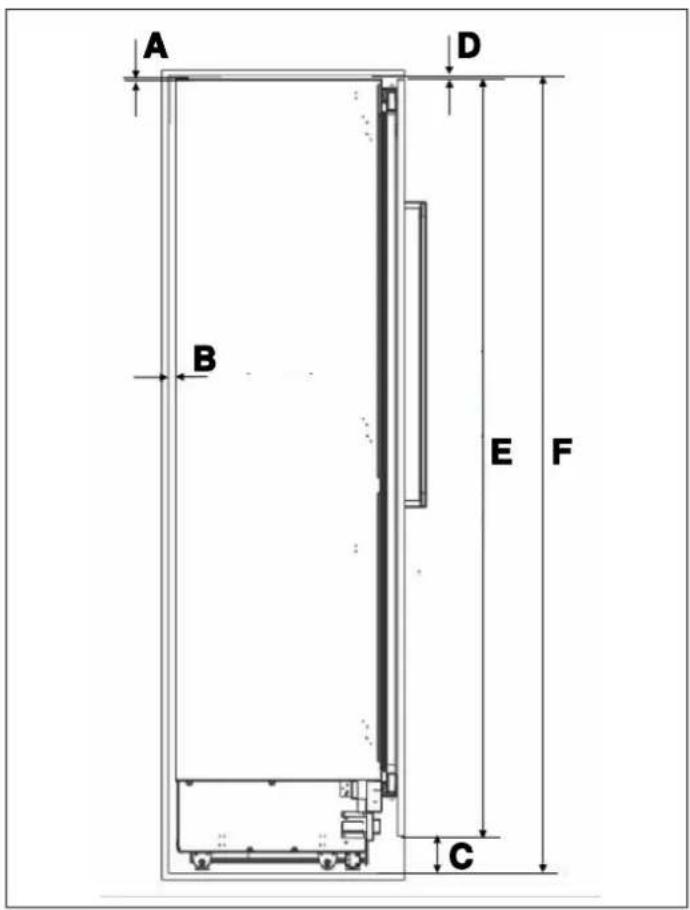

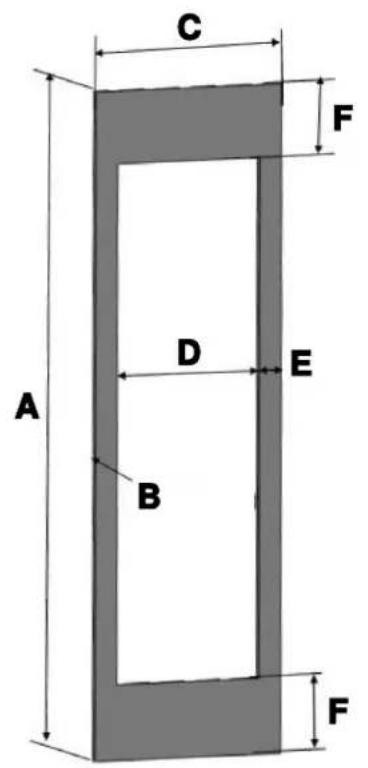

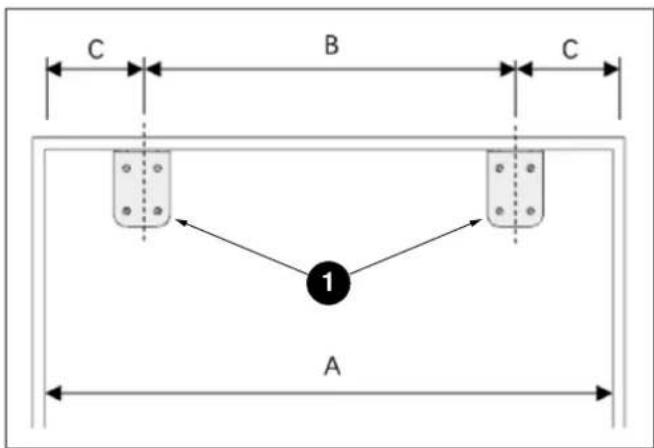

CATÉGORIE	REF18WCBPRV / REF18WCBPLV REF24WCBPNV
A	83 9/16" (2123 mm) 83 9/16" (2123 mm)
B	17 3/4" (451 mm) 23 3/4" (603 mm)
C	sans panneau 23 1/2" (597 mm)	sans panneau 23 1/2" (597 mm)
	avec panneau 24 1/4" (616 mm)	avec panneau 24 1/4" (616 mm)

PANNEAU DE PORTE PERSONNALISÉ

C F A D E B F

Fig. 5

CATÉGORIE	REF18WCBPRV / REF18WCBPLV REF24WCBPNV
A	79 15/16" (2030 mm) 79 15/16" (2030 mm)
B	3/4" - 1 1/2" (19-38 mm) épaisseur 3/4" - 1 1/2" (19-38 mm) épaisseur
C	17 3/4" (451 mm) 23 3/4" (603 mm)
D	12 1/4" (311 mm) 18 1/4" (463 mm)
E	2 3/4" (70 mm) 2 3/4" (70 mm)
F	9 1/16" (230 mm) 9 1/16" (230 mm)

Poids maximal du panneau de porte personnalisé : 66 lbs (30 kg)

EMPLACEMENT DE LA BRIDE ANTIBASCULEMENT

A B D E F C

Fig. 6

CATÉGORIE	REF18WCBPRV / REF18WCBPLV REF24WCBPNV
A	1/16" (2 mm) 1/16" (2 mm)
B	3/4" (19 mm) 3/4" (19 mm)
C	4" (101 mm) 4" (101 mm)
D	1/8" (3 mm) 1/8" (3 mm)
E	79 15/16" (2 030 mm) 79 15/16" (2 030 mm)
F	84" (2 134 mm) 84" (2 134 mm)

RÉGLAGE MINIMUM DE LA HAUTEUR POUR LA MISE À NIVEAU

L'appareil doit être installé sur tous les raccordements électriques conformément aux codes nationaux et locaux.

ATTENTION!

Ne pas utiliser de rallonges ou d'adaptateurs à deux broches, ni retirer la borne de terre du câble de mise à la terre.

ATTENTION!

Un électricien qualifié doit s'assurer que les pôles de la prise sont correctement branchés.

Vérifiez que la mise à la terre de la prise est correcte.

MISE EN GARDE

Ne pas brancher l'appareil sur des prises à économie d'énergie électroniques.

La prise doit être conforme aux données suivantes :

EXIGENCES ÉLECTRIQUES

Type de connecteur NEMA 5-15P

Sortie

3 broches

Tension 115 V

Fréquence 60 Hz

Fusible 10 A

L'appareil doit être branché sur sa propre prise électrique individuelle avec une tension nominale correspondant à celle indiquée sur l'étiquette signalétique de l'appareil. Cela permet d'obtenir les meilleures performances et d'éviter ainsi de surcharger les circuits de câblage qui pourraient provoquer un risque d'incendie dû à une surchauffe.

REMARQUE IMPORTANTE

Ne pas utiliser de rallonges et/ou d'adaptateurs multiples pour le raccordement au réseau électrique.

Si le câblage électrique ou l'alimentation électrique de l'habitation nécessite une modification, les procédures nécessaires doivent être effectuées par un électricien qualifié.

Veuillez respecter les règles suivantes :

• La prise ou le tableau électrique doit être facilement accessible en cas d'urgence, et ne doit pas être dissimulé derrière le produit.
• Ni la fiche ni le câble ne doivent toucher la surface arrière de l'appareil, sous peine d'être endommagés par les vibrations de l'appareil.
  Pour éviter toute blessure accidentelle, le cordon doit être fixé derrière l'appareil et non exposé ou suspendu.
• Ne pas brancher des fiches d'autres équipements derrière cet appareil. Si l'appareil est utilisé dans une pièce où le taux d'humidité est élevé, ses surfaces extérieures peuvent se corroder. Pour éviter la corrosion, veillez à maintenir la pièce sèche et bien propre.

Pour prévenir le risque de choc électrique :

• Connecter la fiche à une prise de terre.
• Ne pas retirer la broche de mise à la terre de la fiche.

- Ne pas utiliser d'adaptateurs.

- Ne pas utiliser de rallonges électriques à moins que le cordon n'ait été vérifié et testé par un technicien ou un technicien qualifié. La rallonge électrique doit être homologuée UL/CUL, à 3 fils, avec mise à la terre, dotée d'une fiche et d'une prise de terre et dont la puissance nominale électrique est de 115 volts et d'au moins 10 ampères.

- Ne jamais débrancher l'appareil en tirant sur le cordon d'alimentation.

ATTENTION!

Ne pas connecter le câble de mise à la terre à la conduite de gaz. Veuillez faire vérifier la mise à la terre par un électricien qualifié si vous n'êtes pas sûr de la mise à la terre de l'appareil. Ne pas installer de fusible sur la ligne neutre ou sur le circuit de mise à la terre.

ATTENTION!

Le non-respect de ces instructions peut entraîner un incendie, un choc électrique ou la mort. La connexion du conducteur de mise à la terre de l'appareil au mauvais endroit peut entraîner un choc électrique. Veuillez faire vérifier la mise à la terre par un électricien qualifié ou un technicien de service si vous avez des doutes sur la mise à la terre correcte de l'appareil. L'installation, les réparations et autres interventions effectuées par des personnes non qualifiées peuvent donner lieu à des dangers. Avant d'installer l'appareil, assurez-vous que les paramètres de tension, de charge et de courant du circuit sur la plaque signalétique sont conformes à l'alimentation électrique de votre habitation.

C D B A

Fig. 9

La chaleur retirée du compartiment de refroidissement doit être dissipée dans l'air autour de l'appareil. Une ventilation incorrecte peut entraîner une panne prématurée du compresseur, une consommation électrique excessive et une panne totale du système, et peut annuler la garantie fournie avec l'appareil.

Une grille de ventilation d'air est présente à la base de l'appareil.

Le dégagement à l'arrière de l'appareil est clairement indiqué.

NOTE

La grille d'aération située à l'avant de l'appareil ne doit jamais être recouverte ou obstruée de quelque façon que ce soit.

LISTE DES OUTILS

Les outils à utiliser lors de l'installation du produit sont les suivants :

Perceuse sans fil

Lunettes de sécurité

Clé de 12,7 mm (1/ 2")

Marteau

Échelle

ø Foret 2,4 mm

∅ Foret 8,0 mm

Cutter

Gants de sécurité

Mètre ruban

Mèche à tête cruciforme

Embout hexagonal de 6,4 mm (1/4")

Niveau à bulle

Diable chariot pour appareils électroména- gers

Ruban

Embouts Torx T25

INSTRUCTIONS D'INSTALLATION

DÉBALLAGE

MISE EN GARDE

Deux personnes au moins sont nécessaires pour transporter le réfrigérateur.

- Éliminez les matériaux d'emballage en polystyrène.

• Éliminez le ruban adhésif à l'aide d'un cutter.
• Coupez l'emballage en carton le long des lignes pointillées à l'aide d'un cutter, puis retirez-le.

Fig. 12

ATTENTION!

Ne retirez pas le ruban adhésif de la porte supérieure de l'appareil tant que le réfrigérateur n'est pas placé dans l'armoire.

Risque de basculement.

Fig. 11

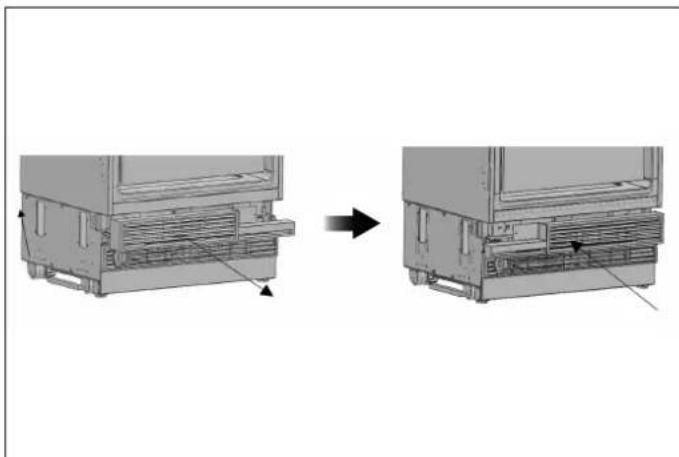

RETRAIT DE L'ENSEMBLE ÉVENTS D'AÉRATION

- Déposez les 5 vis pour dégager l'ensemble évents d'aération.

Nous vous recommandons de demander l'aide d'une autre personne pour soutenir les portes pendant que vous effectuez cette opération.

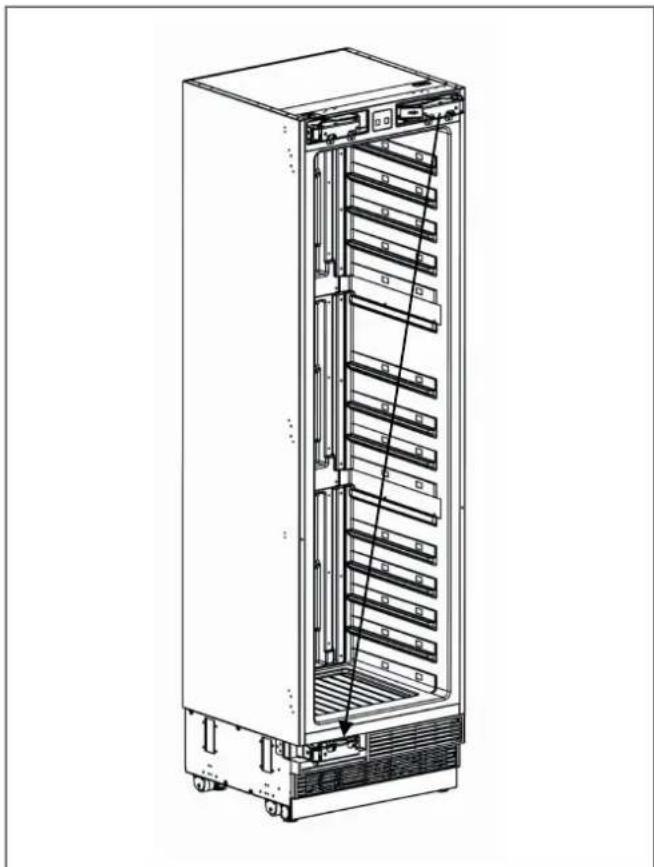

L'ouverture de l'armoire à vin peut être inversée selon la position d'installation. Si nécessaire, faites-le avant de placer la cave à vin dans l'armoire.

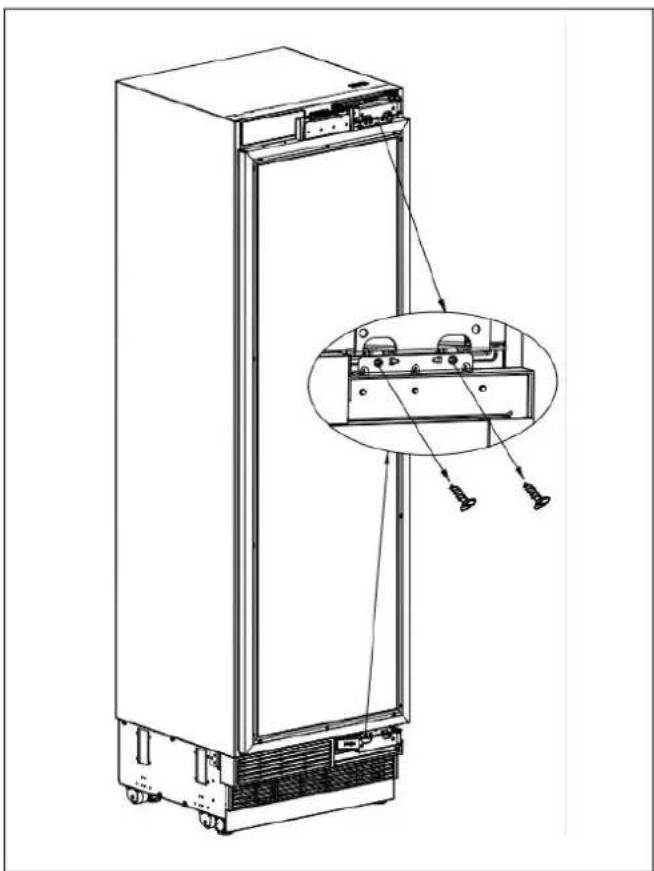

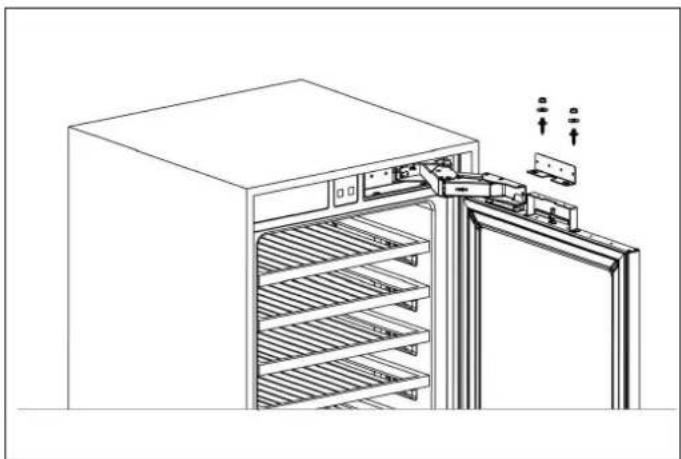

Retirez les vis de connexion de la charnière des supports de charnière.

ATTENTION!

La porte se détachera lorsque ces vis auront été retirées. Il est nécessaire de veiller à ce que la porte ne tombe pas. Pour ce faire, collez la porte de l'armoire à la porte intérieure à l'aide de ruban adhésif ou demandez à une deuxième personne de vous aider.

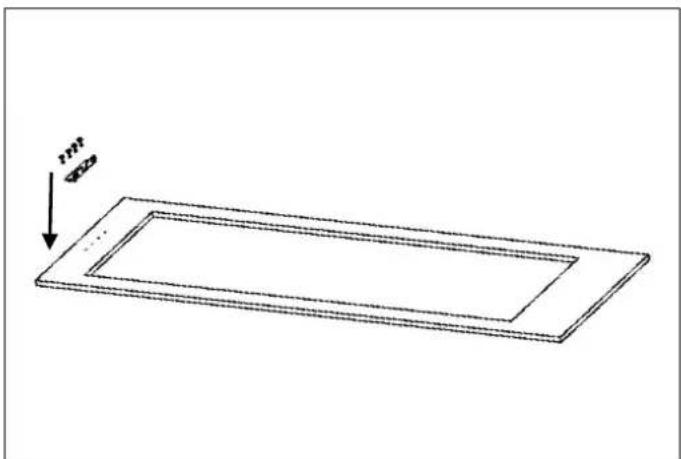

Retirez la porte et la poser sur une table.

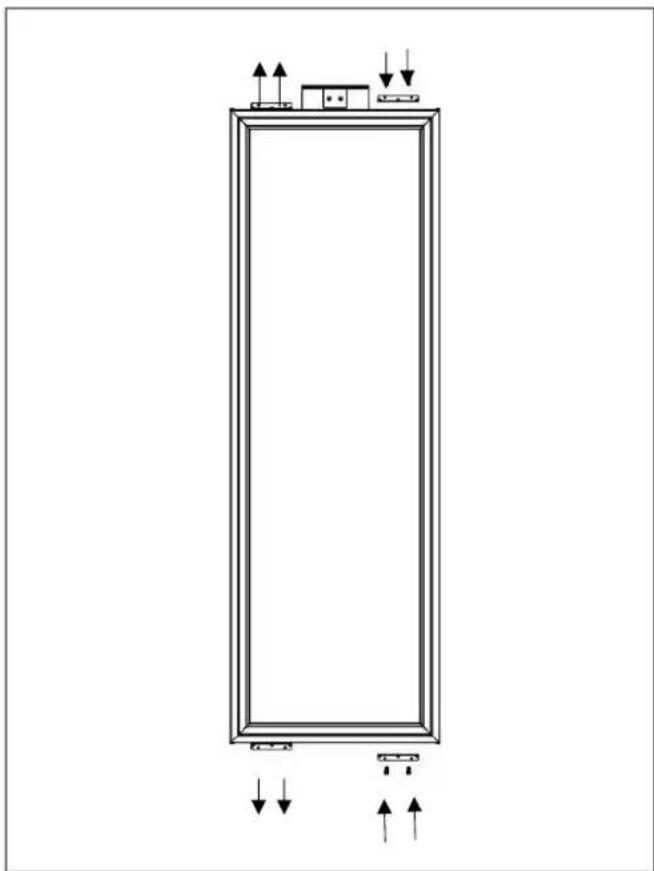

• Retirez les supports de charnière de la porte du réfrigérateur.
• Retirez les nouveaux supports de charnière du sac d'accessoires et les visser sur le côté arrière.

- Retirez les capuchons de charnière situés de l'autre côté où vous fixerez les charnières.

- Retirez la charnière inférieure droite en desserrant les 2 vis et fixez-la à sa fente en haut à gauche.

- Retirez la pièce de l'évent d'aération et changez l'orientation comme indiqué sur la figure.

- Partie supérieure de l'évent d'aération pour la charnière droite

A B 3

Fig. 19

A Couvercle évent d'aération
B Élément charnière évent d'aération de droite

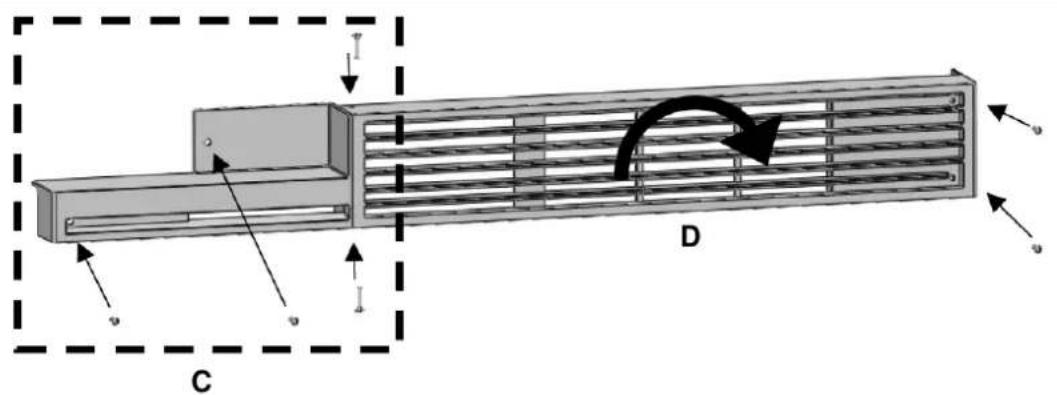

- Partie supérieure de l'évent d'aération pour la charnière gauche

C Élément charnière évent d'aération de gauche
D Faire pivoter couvercle évent d'aération de 180°

- Déposez la charnière supérieure droite en desserrant les 2 vis et fixez-la à sa fente en bas à gauche.

Fixez les capuchons de fentes de charnière déposés du côté gauche aux embouts de charnière du côté droit.

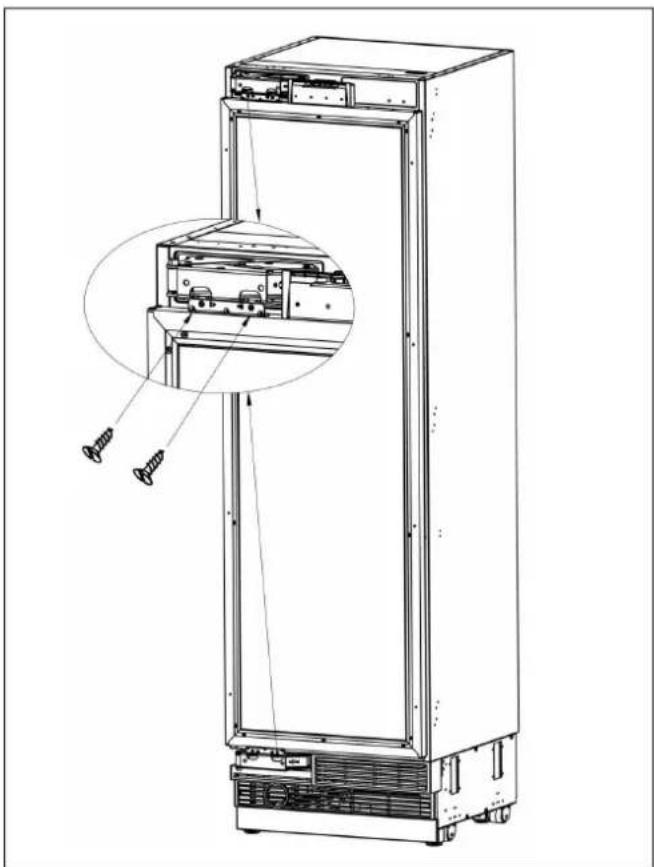

- Placez la porte du réfrigérateur et fixez-la avec 4 vis

	DESCRIPTION	REF18WCBPRV / REF18WCBPLV	REF24WCBPNV
	Poignée de porte (le cas échéant)	1	1
	Clé Allen/hexagonale (le cas échéant)	1	1
	Fixation de montage de poignée(le cas échéant)	2	2
	Joint (le cas échéant)	2	2
[HCA6]	Écrou d'arrêt, M5 (le cas échéant)	2	2
	vis de réglage, M5*10 (le cas échéant)	2	2
	Bride anti-basculement	2	2
	Vis et chevilles bride anti basculement	8	8
	Équerre d'assemblage meuble	8	8
	Vis à tête fraisée, ST4x14	20 20
[XGB4]	Tête de rondelle Truss, ST4*12	16 16
	Pièce de réglage de position	1	1
	Vis à tête fraisée pour fixation de portes en bois ST4x35	8	8
	Pièce de charnière de ventilation (le cas échéant)	\	1
	Goupille de butée 90°	2	2
[DSYG]	Gabarit de préparation de porte de meuble	1	1
[DPYW]	pièces décoratives	1+2+2 1+2+2
	Manuel d'utilisation	1	1

NOTE

L'appareil doit être branché avant l'installation.

MONTAGE DES SUPPORTS ANTI- BASCULEMENT

MISE EN GARDE

Si l'appareil ne peut pas être fixé à l'armoire (qui doit à son tour être fixée au mur), assurez-vous d'utiliser les brides anti-basculement fournies pour éviter tout basculement du produit.

MISE EN GARDE

Vérifiez qu'il n'y a pas de connexion électrique ou d'eau dans les armoires adjacentes dans lesquelles les vis de montage seront vissées pour fixer le réfrigérateur.

MISE EN GARDE

Munissez-vous de l'équipement de protection nécessaire lors du perçage de trous dans le mur et au moment de l'installation.

- À l'aide d'un ruban à mesurer, marquez les repères sur la paroi pour l'installation des brides anti-basculement.

C B C A 1

Fig. 24

• 1 Bride anti-basculement, sur la paroi

CATÉGORIE	REF18WCBPLV / REF18WCBPRV REF24WCBPNV
A	18" (457 mm) 24" (609 mm)
B	11 5/8" (295 mm) 17 5/8" (447 mm)
C	3 3/16" (81 mm) 3 3/16" (81 mm)

- Pour que l'installation soit la plus sûre possible, utilisez un détecteur de montant pour fixer les brides anti-basculement dans les montants muraux. Si aucun montant n'est présent à l'endroit de l'installation, suivez les instructions ci-dessous.

MISE EN GARDE

Vérifiez toujours qu'aucune conduite d'eau et qu'aucun circuit électrique ne sont présents dans la zone à forer sous peine de causer des dommages matériels, corporels, voire la mort.

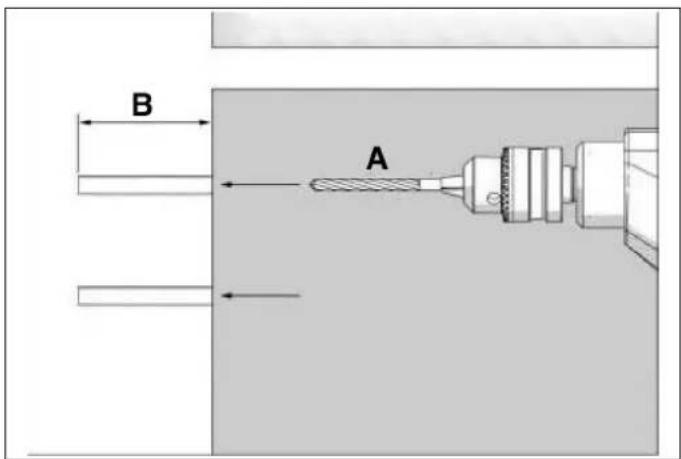

- À l'aide d'une perceuse, réalisez aux points marqués les trous destinés aux ancrages muraux (n° 2) 7,9 mm (5/16" ∅), Ⓗ mm).

B A

Fig. 25

A. 5/16" (∅8 mm)

B. >62 mm

- Installez les ancrages muraux (n° 2) à l'aide d'un marteau si aucun montant n'est présent.

- Installez les brides (n° 1) à leur place et fixez-les à l'aide de 4 vis.

- Il est nécessaire d'utiliser deux brides pour que l'appareil soit soutenu en toute sécurité.

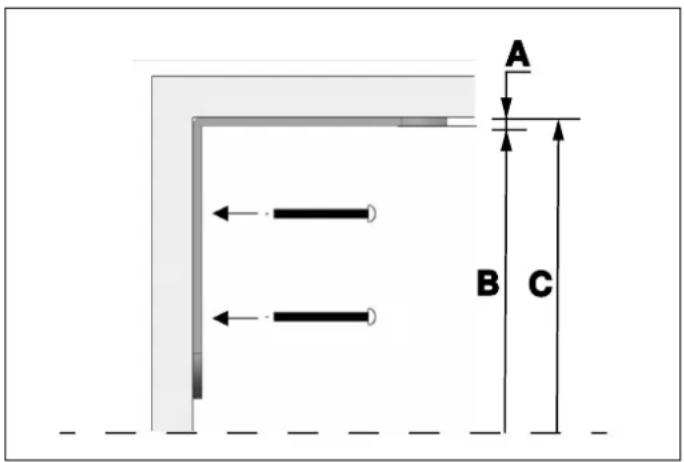

A B C

Fig. 27

A. 4 mm (3/16")
B. 83 27/32" (2 130 mm)
C. 84" (2 134 mm)

NOTE

Si vous n'êtes pas sûr que les connecteurs et les brides anti-basculement fournis sont montés au mur de manière suffisamment solide, vous pouvez utiliser d'autres méthodes anti-basculement.

S'il y a un panneau d'armoire derrière la paroi arrière du réfrigérateur, assurez-vous qu'il est solidement fixé au mur. Pour cela, vous devez vous assurer que la paroi arrière du panneau d'armoire est fixée à un montant du mur.

Méthode anti-basculement alternative :

Si les brides anti-basculement ne peuvent pas être montées en toute sécurité, vous devez utiliser la méthode alternative ci-dessous. Pour cette méthode, vous pouvez utiliser des planches de bois pour éviter que l'appareil ne bascule.

Elles doivent être installées comme illustré dans la figure ci-dessous.

Il ne doit pas y avoir d'espace libre entre l'appareil et le support en bois.

Les dimensions minimales de la section du support en bois doivent être de 3" x 4" (76 mm x 102 mm). La largeur du support doit être égale à l'espace où il sera installé. Cela peut être réalisé en utilisant un morceau de bois de charpente de 4" x 4" (102 mm x 102 mm) ou deux morceaux de 2" x 4" (51 mm x 102 mm).

Le calcul de la profondeur de blocage est basé sur une profondeur de niche standard. Si la profondeur de la niche est supérieure à 24" (610 mm), assurez-vous que le blocage chevauche le corps supérieur arrière du réfrigérateur de 2" (51 mm).

Placez le support en bois, marquez l'emplacement sur la paroi arrière, sélectionnez les vis appropriées et montez-le solidement.

MISE EN GARDE

La quantité et le type de vis ou d'attaches à utiliser pour fixer les blocs de bois doivent permettre de garantir une fixation sûre à la paroi arrière.

INSTALLATION DANS L'ARMOIRE

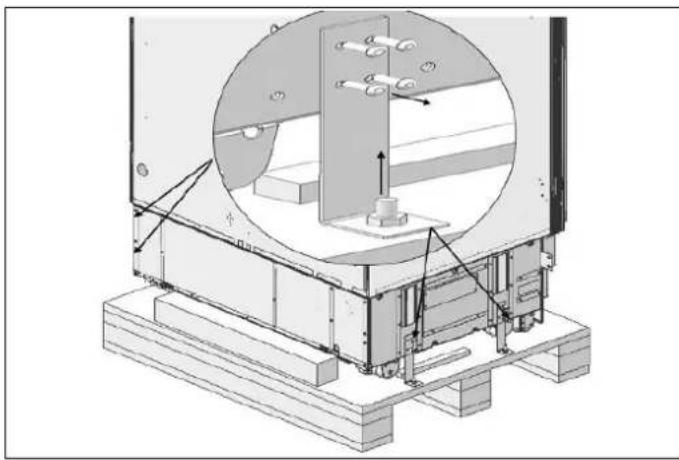

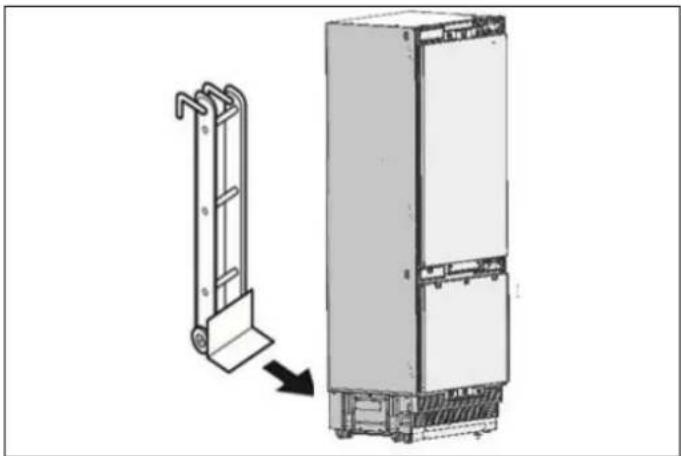

Dégagement du réfrigérateur de la palette en bois

- Retirez les supports qui fixent le réfrigérateur à la palette en bois comme indiqué ci-dessous.

- Inclinez lentement le réfrigérateur vers l'arrière et dégagez-le de la palette, en prenant soin de ne pas endommager le dessous de l'appareil. Lorsque vous transportez l'appareil, maintenez-le toujours sur les côtés pour vous assurer que les pieds de l'appareil restent sur la base du chariot de l'appareil.

Soyez extrêmement prudent lorsque vous manipulez l'appareil, car le dessous du réfrigérateur contient des composants essentiels à son bon fonctionnement. Tout endommagement de ces composants pourrait entraîner un mauvais fonctionnement ou une fuite potentielle de condensat et des dommages aux planchers.

ATTENTION!

Le risque de basculement est élevé à partir de ce moment-là. Vous ne devez pas ouvrir les portes tant que le produit n'est pas installé dans l'armoire.

• A Cordon d'alimentation
B Cordon en Nylon
• C Déplacer vers le mur
• D Tuyau d'eau

Branchez la fiche électrique à la prise de courant. Allumez l'appareil pour vous assurer qu'il est alimenté. (Pour voir si le produit fonctionne, vérifiez si les lampes dans le compartiment congélateur sont allumées ou éteintes.)

NOTE

Protégez les bords avant de la niche de l'armoire avec du ruban adhésif. Cela permettra de les protéger contre tout endommagement éventuel au moment de repousser l'appareil dans la niche. Fixez l'excédent de cordon électrique à l'arrière de l'appareil à l'aide de ruban adhésif, afin d'éviter que le mou ne s'accroche sous l'appareil pendant l'installation.

NOTE

La fiche de l'appareil doit être accessible après l'installation. Si la fiche n'est pas accessible après l'installation, l'alimentation doit être dotée d'un disjoncteur dédié accessible pour couper l'alimentation à l'aide de l'interrupteur principal.

MISE EN GARDE

- Assurez-vous que le cordon d'alimentation ne se coince pas lors de la mise en place du produit.

- Poussez délicatement le produit vers l'armoire pour le mettre en place. L'appareil devrait glisser dans la niche avec une relative facilité. Si vous ressentez une résistance en plaçant le produit dans l'armoire :

• Le sol peut être inégal.
- Les pieds réglables peuvent être lâches (veuillez consulter la section correspondante pour savoir comment ajuster les pieds réglables).

- Vous devez fixer temporairement la porte du congélateur pour aligner le produit avant de le positionner.

NOTE

Utilisez les bords supérieurs des portes du réfrigérateur et du congélateur pour aligner l'unité dans l'ouverture de la niche.

Le réglage des autres bords est expliqué dans les pages suivantes.

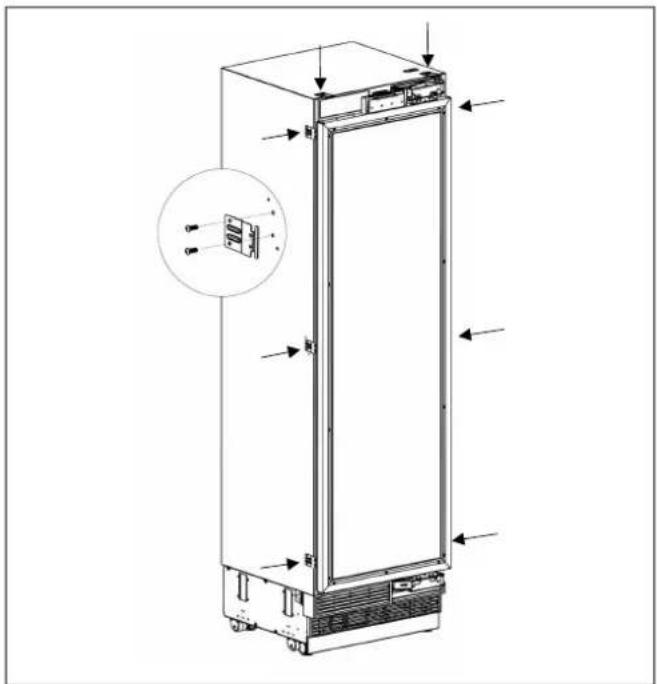

VISSAGE DES SUPPORTS LATÉRAUX ET SUPÉRIEURS

Fixez les supports de meubles à l'unité, où 2 en haut et 3 de chaque côté.

- Utilisez les rondelle à tête Truss (M4*12) pour serrer.

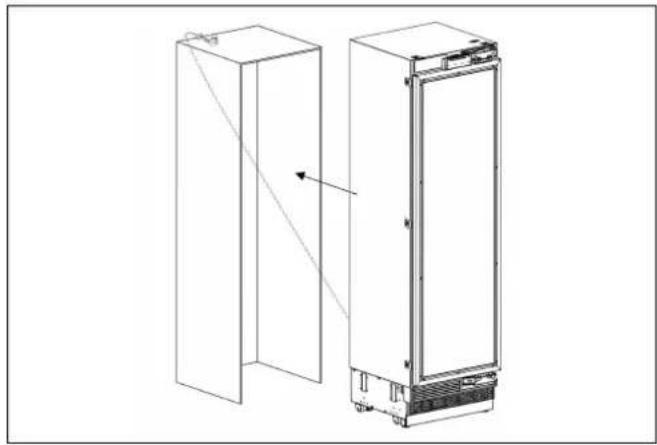

Poussez soigneusement le produit vers l'armoire pour le placer.

La prise du produit doit être accessible après l'installation

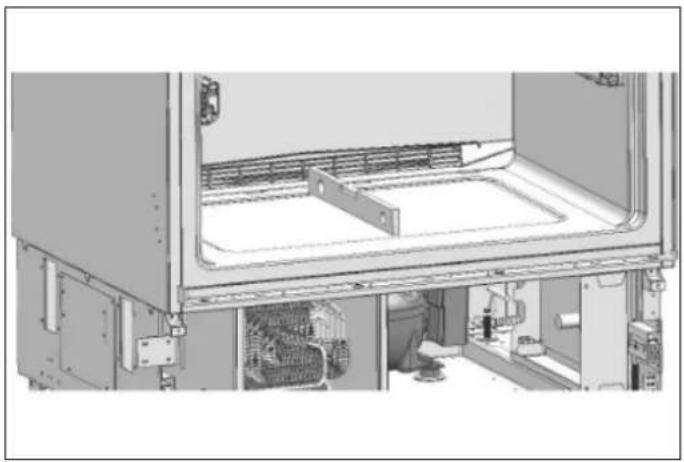

Utilisez le mécanisme à jambe réglable pour soulever, abaisser et mettre l'unité de niveau dans la niche selon le diagramme ci-dessous.

MISE EN GARDE

Une fois que l'appareil est poussé dans la niche, levez d'abord les pieds avant. Cela réduira le risque de basculement vers l'avant de l'unité pendant le processus de réglage de la hauteur.

La hauteur maximale que les pieds réglables peuvent atteindre est de 40 mm (1 9/16").

A/D – Tournez la tige de réglage dans le sens des aiguilles d'une montre pour soulever l'avant
B/C – Tournez la tige de réglage dans le sens des aiguilles d'une montre pour soulever l'arrière

Assurez-vous que l'appareil est à niveau.

RÉGLAGE DU RÉFRIGÉRATEUR EN FONCTION DE LA BRIDE DE L'ARMOIRE

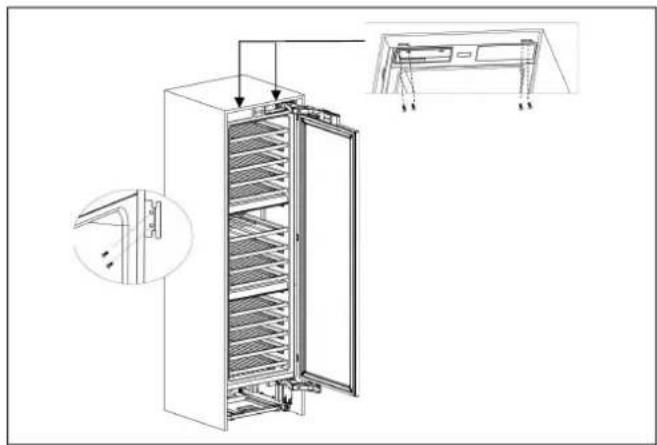

Fixez l'équerre d'assemblage meuble au meuble avec 16 vis (M4x14).

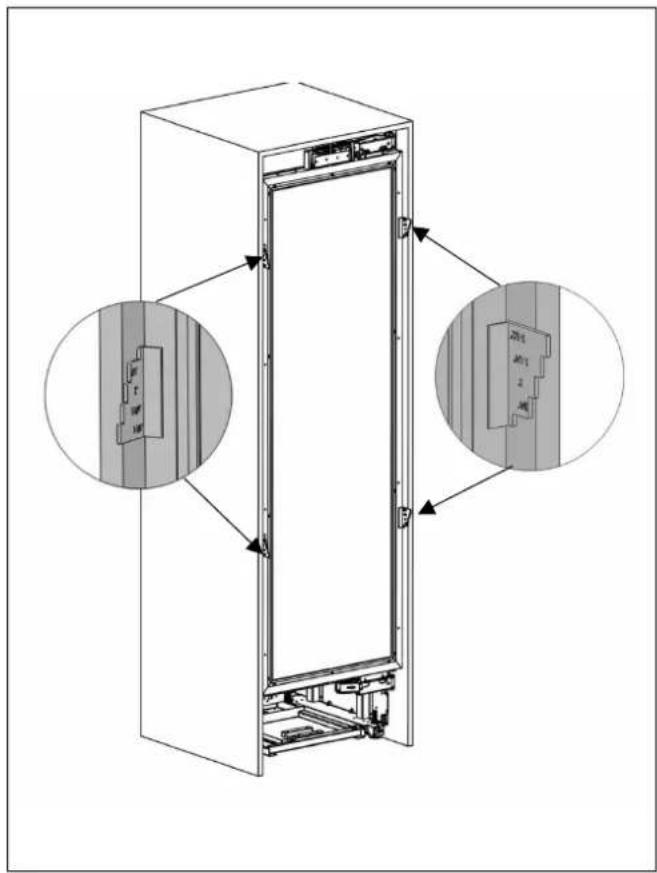

La position de l'élément de réglage doit être réglée en fonction de l'épaisseur de la porte.

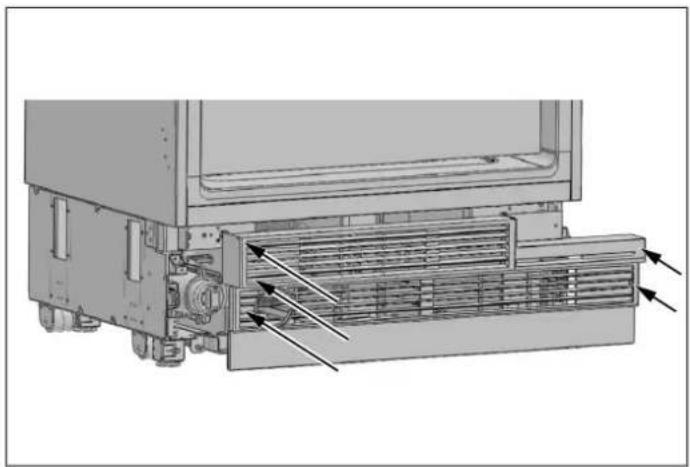

Utilisez 5 vis pour fixer l'assemblage du trou d'aération.

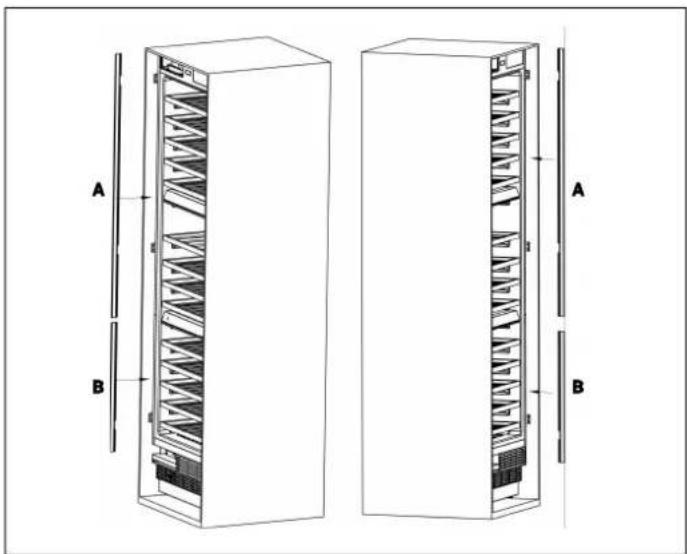

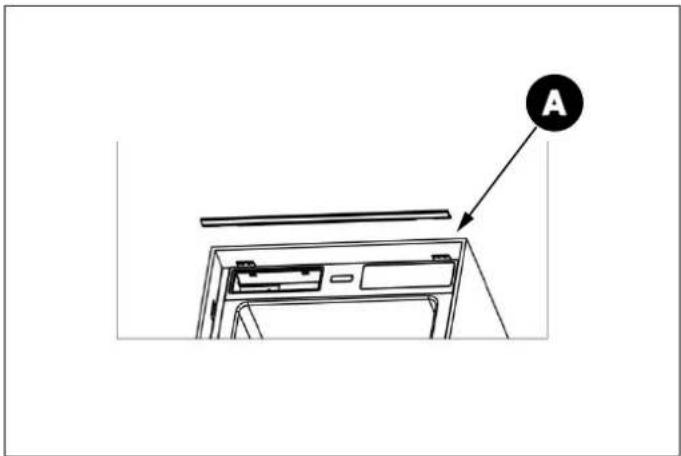

Fixez les pièces de fermeture latérales sur les supports de connexion droit/gauche/supérieur.

A

Fig. 38

CATÉGORIE	A
REF18WCBPLV / REF18WCBPRV	18" (457 mm)
REF24WCBPNV	24" (609 mm)

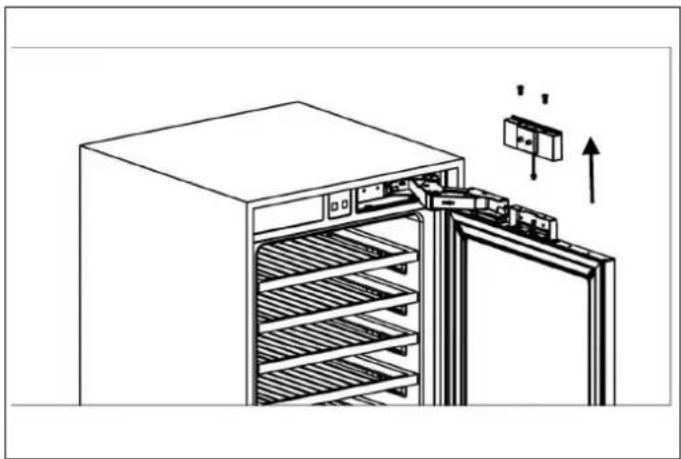

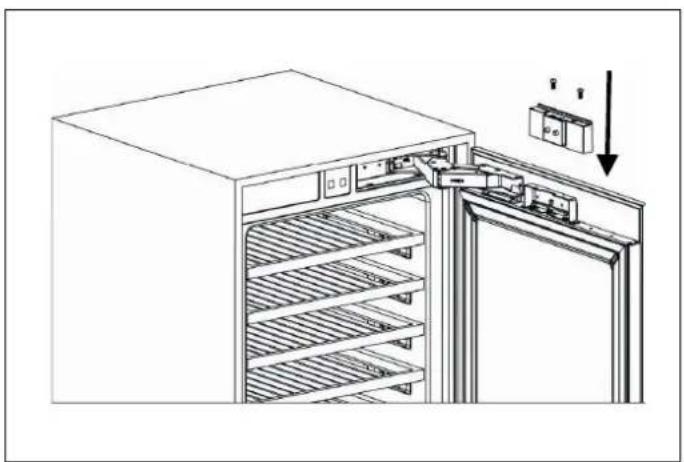

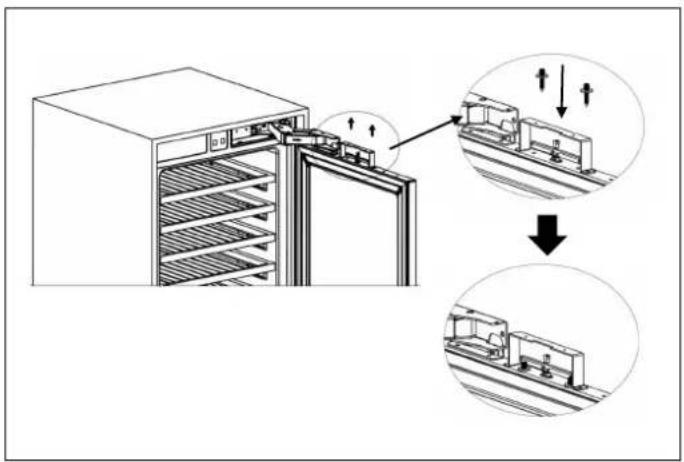

Retirez les vis pour ôter le couvercle du support de suspension supérieur.

MISE EN GARDE

Il y a un aimant sur le couvercle du support de suspension supérieur. Il s'agit d'une partie fonctionnelle pour le fonctionnement du produit. Il ne faut pas le confondre avec le cintre bas

Retirez les ensembles de mécanismes de réglage supérieur et inférieur de la porte.

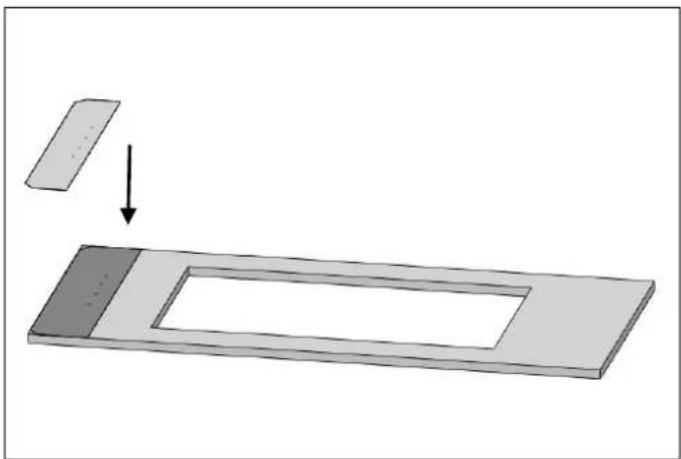

Lors du marquage, vous pouvez utiliser le « Modèle de préparation de porte de meuble » fourni avec le produit.

Installez les berceaux à l'aide des vis pour aggloméré.

- Utilisez 2 vis pour fixer.

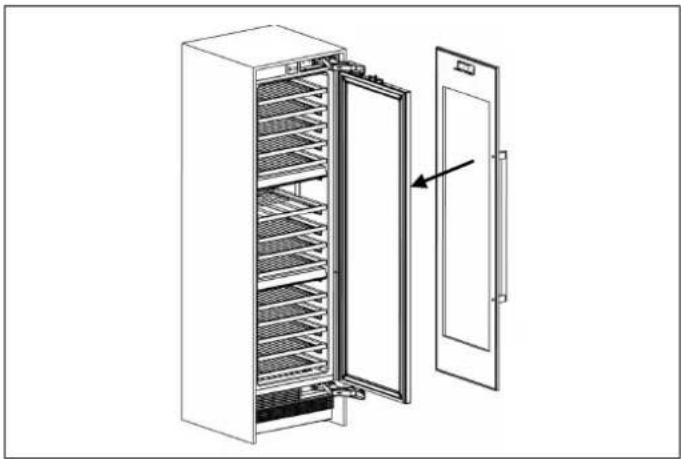

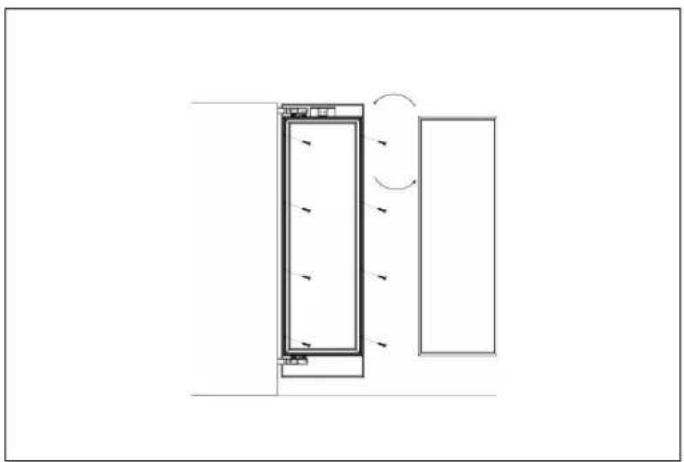

Fixez la porte du meuble à la porte

- Vous devez ajuster la direction 3D à l'aide de deux boulons de fixation pour effectuer des réglages précis.

B. Avant et arrière / Gauche et droite

C. Fixation complète de la porte de l'armoire

Comment aligner la partie supérieure de la porte du meuble avec des boulons.

• Fixez et vissez le couvercle de décoration supérieur.

- La gauche et la droite sont fixées en installant des vis (ST4x35).

La porte du réfrigérateur peut s'ouvrir jusqu'à un maximum de 115°.

Si l'épaisseur de la porte est supérieure à 1 1/2" (38 mm), la porte ne doit pas s'ouvrir à plus de 90°. Dans ce cas, ou si le réfrigérateur est placé à côté d'un mur, une goupille de limitation à 90° doit être installée sur les charnières supérieure et inférieure.

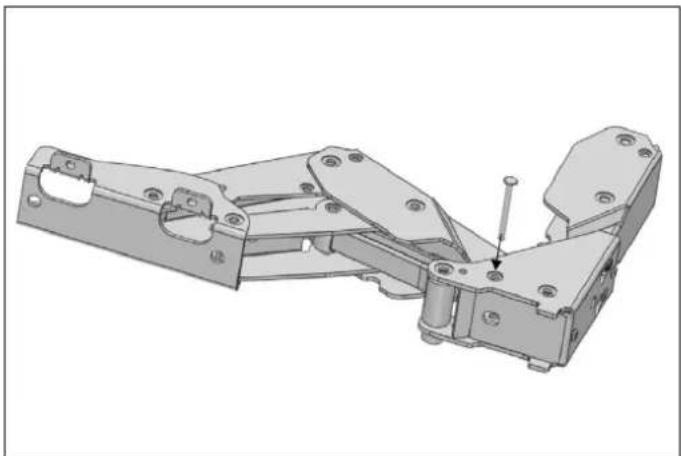

Assurez-vous que la goupille est bien en place dans le support, sinon la porte ne se fermera pas correctement.

RETRAIT DES ÉTAGÈRES

1) Retirer l'étagère à vin des glissières télescopiques situées à l'avant.

2) Tirer l'étagère à vin vers l'avant. Le montant de fixation des glissières télescopiques est verrouillé à l'arrière dans la position indiquée sur la figure.

3) Relever l'étagère à vin pour la retirer.

Il est normal que le joint soit compressé après l'inversion de la porte. Avec la porte fermée, utilisez un sèche-cheveux pour dilater le joint et remplir l'espace entre la porte et le bâti de l'appareil. Veillez à ne pas tenir le sèche-cheveux trop près de l'appareil, ce qui pourrait endommager le joint.

Une distance d'environ 10 cm devrait convenir. Une fois terminé, laissez le joint et la porte refroidir avant de les toucher. Une fois cela fait, le joint doit rester en place.

AVANT LA PREMIÈRE UTILISATION

Retirer tous les emballages extérieurs et intérieurs. Laisser l'appareil reposer en position verticale pendant au moins 24 heures avant de le mettre sous tension.

Cela réduira le risque de dysfonctionnement du système de refroidissement causé par la manutention pendant le transport.

• Nettoyer l'intérieur du réfrigérateur comme recommandé dans la section NETTOYAGE ET ENTRETIEN. Avant de démarrer l'appareil, s'assurer que l'intérieur est sec.
• Brancher l'appareil dans une prise mise à la terre. L'éclairage intérieur s'allume lorsque la porte est ouverte.
• Faire fonctionner la colonne à vin pendant 6 heures avant d'y placer des bouteilles et n'ouvrir la porte que si cela est nécessaire.

NOTE

Un bruit est audible lorsque le compresseur se met en marche. Les liquides et gaz enfermés dans le système de réfrigération peuvent également provoquer du bruit, même si le compresseur ne fonctionne pas. Ceci est tout à fait normal.

NOTE

Les bords à l'avant de l'appareil peuvent être chauds. Ceci est normal. Ces zones sont conçues pour être chaudes afin d'éviter la condensation.

Pendant le fonctionnement, vous pouvez entendre des bruits tout à fait normaux :

• Bourdonnement : Le réfrigérateur fonctionne. Le ventilateur du système de recirculation d'air fonctionne.
• Bruits de bouillonnement, de bourdonnement ou de gargouillement : le réfrigérant circule dans les tuyaux.
  Clic : le moteur se met en marche ou s'arrête.

La porte de 24" (60 cm) l'appareil à colonne à vin large peut être ouvert du côté gauche ou droit. L'appareil est livré avec la porte s'ouvrant du côté gauche. Si vous souhaitez ouvrir la porte par la droite, suivez les instructions incluses dans ce manuel, à la section INVERSION DU BATTEMENT DE LA PORTE (LE CAS ÉCHÉANT).

Si vous avez reçu un produit endommagé, contactez immédiatement le revendeur ou le distributeur auprès duquel vous avez acheté le produit.

Lisez attentivement et suivez ces instructions pour l'installation, l'utilisation et l'entretien de l'appareil.

Lisez la section de dépannage de ce manuel, qui vous aidera à diagnostiquer et à résoudre les problèmes les plus courants.

ENTREPOSAGE INTERNE

Cette colonne à vin est dotée de 3 zones de température indépendantes, chacune réglable de 5 à 2041 à 68°F (5 à 20°C).

Les figures de cette section présentent deux schémas de charge différents. Suivez celui qui correspond le mieux à vos besoins.

Les étagères en bois peuvent être retirées pour augmenter la capacité de charge, mais rendent l'appareil moins pratique pour une utilisation quotidienne. Pour retirer une étagère, veuillez consulter le paragraphe RETRAIT DES ÉTAGÈRES.

La configuration la plus économe en termes d'énergie nécessite l'installation d'étagères dans l'appareil ; veuillez vous référer aux images ci-dessus.

Trois filtres à charbon intégrés servent de barrière naturelle contre les odeurs nocives, assurant la protection de vos boissons.

Pour maintenir des performances optimales, il est recommandé de remplacer le filtre à charbon tous les 3 à 6 mois, en fonction de l'exposition de l'appareil aux odeurs.

Si l'appareil est situé dans une cuisine, il est idéal de remplacer le filtre tous les trois mois.

Pour retirer le filtre à charbon, il suffit de le tourner dans le sens inverse des aiguilles d'une montre pour le déverrouiller du panneau arrière.

Les filtres de rechange peuvent être commandés auprès du revendeur de votre choix.

Pour apprécier au mieux les qualités organoleptiques de chaque vin, il est nécessaire que le stockage et la consommation se fassent à certaines températures.

Le tableau suivant résume la température de conservation la plus adaptée à chaque type de vin. Il est recommandé, notamment pour les bouteilles de plus grande valeur, de suivre à la lettre les instructions fournies par le producteur.

TYPE DE VIN	TEMPÉRATURE D'ENTREPOSAGE (°F°F)
Vins blancs jeunes et légers	50-54
Vins blancs à maturité et structurés 54-57
Vins blancs aromatiques	46-50
Vins rosés jeunes et légers	50-54
Vins rosés à maturité et corsés 54-57
Vins rouges jeunes	50-57
Vins rouges jeunes, légèrement tanniques et légers	57-61
Vins rouges à maturité, tanniques et corsés	16-18
Vins rouges très à maturité, tanniques et corsés	61-64
Vins mousseux doux et aromatiques	46-50
Vins rouges mousseux doux et aromatiques	50-54
Vins mousseux méthode Charmat 46-50
Vins mousseux méthode long méthode Charmat	50-54
Vins mousseux méthode classiques ou Charmat	46-50
Vins mousseux méthode classiques « Millesimato »	50-54
Vins mousseux secs et demi-secs 46-50
Vins pétillants	50-54
Vins mousseux doux supérieurs	50-54
Vins fortifiés, de dessert ou de paille	50-64

VINS BLANCS

Les vins blancs ne se servent généralement pas à haute température, car ils sont généralement plus acides que les vins rouges et peu tanniques, raison pour laquelle ils sont plus appréciés à basse température.

Ces vins doivent de préférence être conservés et servis entre 10 °C et 14 °C (50 °F et 57 °F). Les vins jeunes, frais et aromatiques peuvent également être servis à 10 °C (50 °F), tandis que les moins aromatiques sont recommandés à 12 °C (54 °F). Les températures entre 12 °C et 14 °C (54 °F et 57 °F) conviennent aux vins blancs souples et à maturité vieillis quelques années en bouteille. Des températures plus élevées favoriseraient l'accentuation du caractère sucré du vin, au détriment de l'acidité et de la saveur qui sont considérées comme des caractéristiques agréables et souhaitables pour ce type de vin.

VINS ROSÉS

Les vins rosés se servent généralement à la même température que les vins blancs. Il faut cependant noter que ces vins peuvent contenir une certaine quantité de tannins et il peut donc être préférable de les déguster à des températures plus élevées pour ne pas les rendre trop astringents. Ainsi, on les sert entre 10 et 12 °C (50 et 54 °F) s'ils sont jeunes et frais et entre 12 et 14 °C (54 et 57 °F) s'ils sont plus charpentés et matures.

VINS ROUGES

Contenant plus de tannins et étant moins acides, les vins rouges se servent généralement à des températures plus élevées.

Les vins plus jeunes et moins tanniques se servent généralement entre 14 et 16 °C (57 et 61 °F), tandis que les vins plus corsés et tanniques peuvent être servis à 16 °C (64 °F), et exceptionnellement même à 18 °C (64 °F). Certains vins vieillis plusieurs années en bouteille, encore corsés et tanniques, peuvent être servis à 18 °C (64 °F) voire à 20 °C (68 °F). Les vins rouges jeunes, peu tanniques et moins structurés, peuvent être dégustés à des températures plus basses, entre 12 et 14 °C (54° et 57° F).

LES VINS MOUSSEUX MÉTHODE CLASSIQUE OU CHARMAT

Étant donné la grande variété de vins mousseux existants, il est difficile de donner des recommandations valables pour tous.

De manière générale, les vins mousseux plus doux et aromatiques doivent être servis à des températures plus basses, jusqu'à 8 °C (46 °F), en raison de leur aromatique. Les vins mousseux plus tanniques peuvent être servis à des températures plus élevées, jusqu'à 14 °C (57 °F).

Les vins mousseux secs de la méthode Charmat ou Martinotti, comme certains Proseccos, doivent généralement être servis entre 8 et 10 °C (46 et 50 °F). Les vins mousseux méthode classique et champenoise tels que le Champagne sont également normalement servis à ces températures, mais pour les vins mousseux vieillis un certain temps tels que le Millesimati, peuvent être servis jusqu'à 12 °C (54 °F) pour favoriser le développement d'arômes complexes.

Il est toutefois conseillé, surtout pour les meilleurs vins, de suivre les recommandations du producteur, imprimées sur la bouteille.

VINS MOUSSEUX

Pour les vins pétillants, les indications de température sont les mêmes que pour les vins mousseux de la méthode classique ou Charmat et sont généralement servis entre 10 et 12 °C (50 et 54 °F). Pour les vins mousseux secs et demi-secs, une température de service légèrement inférieure, comprise entre 8 et 10°C (46 et 50 °F), est recommandée.

VINS FORTIFIÉS, DE DESSERT OU DE PAILLE

Ce type de vin peut être servi à des températures comprises entre 14 et 18 °C (61 et 64 °F) selon les goûts de chacun et, pour atténuer le goût sucré et la forte teneur en alcool, il peut également être servi à 10 °C (50 °F).

Les vins de liqueur secs, comme le Marsala par exemple, contiennent tellement de sucre qu'ils ne sont pas perçus en bouche. Pour ces vins, la température de service doit être réglée en fonction de ce que l'on souhaite mettre en valeur. Si vous préférez accentuer la douceur du vin, la complexité de son bouquet et son austérité, il est préférable de le servir à une température élevée, entre 14 °C et 18 °C (61 et 64 °F), en gardant à l'esprit que cela renforcera également la composante alcoolique. Si vous souhaitez davantage accentuer leur fraîcheur, il faudra les servir à une température plus basse, entre 10 °C et 14 °C (50 et 61 °F). Les vins de liqueur secs, frais et jeunes peuvent également être servis à une température plus fraîche, inférieure à 10 °C (50 °F), afin de réduire considérablement la perception de l'alcool. Cependant, plus la température de service est basse, moins la perception des arômes sera importante. Le plaisir et la complexité des arômes typiques de ces vins sont une caractéristique bienvenue et intéressante : les servir trop froids signifie sacrifier cet aspect important.

PANNEAU DE COMMANDE

Fig. 55

1) Bouton Marche/Arrêt (On/Off)
2) Mode Sabbat
3) Température de la zone supérieure
4) Bouton d'augmentation de la température de la zone supérieure
5) Bouton de diminution de la température de la zone supérieure
6) Température de la zone intermédiaire
7) Bouton d'augmentation de la température de la zone intermédiaire

Cette touche sert à allumer et à éteindre l'ensemble de l'appareil. Appuyez sur [1] pendant 3 secondes pour allumer/éteindre l'appareil. Lorsqu'il est éteint, l'appareil se déconnecte de toutes les sources d'alimentation externes et passe en mode veille.

ACTIVATION/DÉSACTIVATION DE LA SÉCURITÉ ENFANT

La sécurité enfant est une fonction permettant d'empêcher les enfants de modifier les réglages de l'appareil. Appuyez simultanément sur les boutons [12] + [13] pour verrouiller/déverrouiller le panneau de commande.

Lorsque la sécurité enfant est activée, les valeurs de température des affichages numériques clignotent simultanément pendant 3 secondes, accompagnées d'un signal sonore pour indiquer que l'affichage est verrouillé. Désactivez le verrouillage enfant pour modifier les paramètres.

8) Bouton de diminution de la température de la zone intermédiaire
9) Température de la zone inférieure
10) Bouton d'augmentation de la température de la zone inférieure
11) Bouton de diminution de la température de la zone inférieure
12) Bouton d'éclairage
13) Sélection des degrés Celsius et Fahrenheit

BOUTONS DE RÉGLAGE DE LA TEMPÉRATURE

Appuyez sur les boutons [4] , [7] et [10] pour augmenter la valeur de température d'un degré à chaque pression. Appuyez sur les boutons [5] , [8] et [11] pour diminuer la valeur de température d'un degré à chaque pression. La température peut être réglée de 5 °C (41 °F) à 20 °C (68 °F) dans chaque zone de température.

NOTE

Lorsque vous modifiez la température des trois zones, les écrans continuent d'afficher initialement la température actuelle des trois zones. Les valeurs affichées sur les écrans changent progressivement jusqu'à ce que les températures de consigne souhaitées soient atteintes. L'appareil met un certain temps à atteindre les nouvelles températures de consigne ; ceci est normal.

SÉLECTION DE LA NUANCES DE LUMIÈRE, SÉLECTION DE LA LUMINOSITÉ ET MODE DIVERTISSEMENT

L'allumage/extinction des lampes LED dépend de l'ouverture/la fermeture de la porte. Lorsque la porte est ouverte, les lumières s'allument automatiquement. Lorsque la porte est fermée, les lumières s'éteignent pour économiser de l'énergie.

Pour sélectionner la nuance de lumière, appuyez sur le bouton [12] pour changer la couleur de l'éclairage LED entre ambre, bleu ou blanc.

Appuyez sur le bouton [12] pendant 3 secondes pour activer le mode divertissement et garder la lumière allumée en permanence même lorsque la porte est fermée. Les écrans des trois zones de température afficheront « ON » pendant 5 secondes. Après 5 secondes, les écrans numériques afficheront à nouveau les températures réglées dans les 3 zones.

Pour régler la luminosité des lumières, appuyez sur [12] jusqu'à ce que tous les écrans numériques des trois zones de température affichent « ON ». Dans les 5 secondes, appuyez sur [4], [5], [7], [8], [10], [11] pour régler la luminosité des lampes à LED parmi sept niveaux, par incrémentation de luminosité de L1 à L7.

Appuyez sur le bouton [13] pour basculer entre Celsius et Fahrenheit Chaque pression permet de basculer. Celsius est défini comme valeur par défaut d'usine.

MODE EXPOSITION

Appuyez simultanément sur les boutons [1] + [2] pendant 3 secondes pour activer la fonction.

Ce mode est utilisé lorsque le réfrigérateur est exposé dans un magasin de détail ou si vous souhaitez éteindre le refroidissement et désactiver toutes les autres fonctions à l'exception de l'éclairage intérieur. Lorsque cette fonction est activée, les affichages numériques des 3 zones de température affichent tous « Sn ». Le mode se désactive automatiquement si aucun bouton n'est appuyé pendant 72 heures. Appuyez simultanément sur [1] + [2] pour désactiver le mode exposition à tout moment.

NOTE

N'entreposez aucun article en mode exposition, car l'appareil reste alors à température ambiante.

MODE SABBAT

Appuyez sur [2] pour activer/désactiver la fonction. Lorsque le mode Sabbat est activé, toutes les lumières, les buzzers, les écrans numériques s'éteignent. Le compresseur et le ventilateur continuent de fonctionner normalement. Le mode est automatiquement désactivé après 96 heures de fonctionnement. Si l'appareil est éteint, l'état est maintenu. Appuyez sur [2] pour désactiver le mode Sabbat à tout moment.

NOTE

Lorsque vous réglez la température sur le panneau de commande, celui-ci affiche la température actuelle. La lecture changera progressivement pour refléter la température interne jusqu'à ce qu'elle corresponde au réglage souhaité. Veuillez noter qu'il peut falloir un certain temps pour que la cave à vin atteigne la nouvelle température, ce qui est tout à fait normal. Vous n'avez pas besoin de régler la température souhaitée simplement parce que l'écran n'affiche pas immédiatement votre préférence.

S'il y a de l'humidité ou du liquide sur le panneau de commande, il peut ne pas fonctionner correctement. Veuillez essuyer la surface avec un chiffon sec et réessayer.

FONCTION DE MÉMOIRE DE PANNE DE COURANT

PLAGES DE TEMPÉRATURES :

• Zone supérieure : 41°F - 68°F (5-20°C)
• Zone intermédiaire : 41°F - 68°F (5-20°C)
• Zone inférieure : 41°F - 68°F (5-20°C)

MISE EN GARDE

Débranchez toujours l'appareil de l'alimentation secteur avant d'effectuer tout nettoyage ou entretien.

INSTRUCTIONS DE REMPLACEMENT DE L'ÉCLAIRAGE À LED

Pour assurer un éclairage intérieur optimal, des bandes LED éclairent l'appareil par le haut et des jeux de lumières LED éclairent directement différentes zones.

En cas de dysfonctionnement et/ou d'usure du système d'éclairage, les réparations doivent être effectuées par un technicien de service qualifié.

NETTOYAGE DES SURFACES INTÉRIEURES

Pour nettoyer l'intérieur de la colonne à vin, ouvrir la porte et retirer les étagères. Essuyer l'intérieur de l'appareil à l'aide d'un chiffon propre et un détergent doux ou avec une éponge douce et une solution de bicarbonate de soude et d'eau tiède. Ne pas utiliser de produits ou de détergents abrasifs. Après le lavage, rincer et sécher soigneusement.

Nettoyer les étagères en bois à l'aide d'un chiffon doux légèrement humide. Éviter d'utiliser des savons, des détergents et/ou des éponges qui peuvent endommager les surfaces en bois et en acier. Sécher soigneusement les étagères avant de les replacer dans la colonne à vin.

MISE EN GARDE

Ne pas utiliser de vinaigre, d'alcool à brûler ou d'autres produits de nettoyage à base d'alcool sur les surfaces intérieures.

Si l'appareil ne va pas être utilisé pendant une période prolongée, débranchez et nettoyez l'appareil. Les portes doivent être laissées légèrement entrouvertes pour éviter la formation de moisissures et d'odeurs désagréables.

NETTOYAGE DES SURFACES EXTÉRIEURES

Pour nettoyer la porte et le meuble, utilisez une solution détergente douce composée de deux cuillères à soupe de bicarbonate de soude par litre d'eau tiède. Évitez d'utiliser des produits de nettoyage abrasifs ou corrosifs.

Évitez d'utiliser des nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce pour le nettoyage, rincez à l'eau claire et séchez avec une serviette douce pour éviter les taches d'eau.

Si le panneau de porte est en acier inoxydable, sachez que l'exposition au chlore gazeux et à l'humidité peut provoquer une décoloration. Nettoyez l'acier inoxydable avec un chiffon imbibé d'une solution de détergent doux et d'eau chaude.

Évitez d'utiliser des produits de nettoyage abrasifs ou corrosifs.

DÉCONGÉLATION

La colonne à vin est conçue avec un système de dégivrage automatique. Cependant, sur des réglages plus froids, du givre peut s'accumuler. De plus, plus les conditions ambiantes sont humides, plus le givre peut s'accumuler. Garder la porte fermée autant que possible et éviter de l'ouvrir inutilement pour minimiser l'accumulation de givre.

Si le givre empêche la porte de se fermer correctement, vous devrez peut-être éteindre l'appareil jusqu'à ce que le givre fonde (éventuellement jusqu'à 24 heures). Utiliser un chiffon doux et absorbant pour sécher l'appareil.

MISE EN GARDE

Ne pas endommager les tuyaux de réfrigération.

BRUITS ET SIGNIFICATION

Cette colonne à vin peut émettre des sons normaux pendant son fonctionnement.

Les surfaces dures telles que le sol ou les murs peuvent donner l'impression que les sons sont plus forts qu'ils ne le sont en réalité.

Vous trouverez dans la liste ci-dessous les sons les plus courants et leurs causes :

• Cliquetis : en raison du flux de réfrigérant ou d'objets placés sur l'appareil.
• Sons forts ou aigus : le compresseur à haut rendement peut émettre des sons en raison de son fonctionnement normal.
• Bruit d'éclaboussure : dû à l'eau qui s'écoule de l'évaporateur vers le réservoir d'eau.
• Bruit de gargouillement : réfrigérant qui s'écoule dans l'appareil.
• Bruit d'air : on entend l'air poussé sur le condenseur par le ventilateur du condenseur.

PANNE DE COURANT

La plupart des pannes de courant sont résolues en quelques heures et ne devraient pas affecter la température de l'appareil si le nombre de fois où la porte est ouverte est réduit au minimum. Si la panne de courant se prolonge, des mesures appropriées doivent être prises pour protéger le contenu de votre appareil.

Si vous rencontrez des problèmes avec votre appareil, vous devez consulter cette section de Résolution de problèmes avant d'appeler le service client.

Si l'appareil ne fonctionne pas, vérifiez que :

• L'appareil est sous tension.
- Les fusibles de la maison sont intacts et le fusible de la prise n'a pas sauté.
• L'appareil n'a pas été éteint.
- La prise électrique fonctionne correctement. Pour le vérifier, branchez-y un autre appareil électrique pour voir si la prise est défectueuse.

Si l'appareil fonctionne, mais pas très bien, vérifiez que :

• L'appareil n'est pas en surcharge.
- Le thermostat est réglé sur une température appropriée.
- Les portes se ferment correctement.
- Le système de refroidissement à l'arrière de l'appareil est propre et sans poussière et ne touche pas la paroi arrière.
- Il y a suffisamment de ventilation autour des parois latérales et arrière.

Si l'appareil n'est pas suffisamment froid, vérifiez que :

• La température n'est pas trop élevée.
  • L'appareil n'est pas installé à côté d'une source de chaleur.
• La porte n'est pas ouverte trop fréquemment ou pendant de longues périodes.
  • Le joint de porte est bien étanche.
  • L'appareil n'est pas réglé sur le mode démo.
  • L'appareil est suffisamment ventilé et est installé conformément aux exigences d'installation spécifiées dans ce manuel.

Si l'appareil est bruyant ou s'allume et s'éteint fréquemment, vérifiez que :

• L'appareil est de niveau et stable.
- Les étagères sont correctement positionnées à l'intérieur de l'appareil.
- La température ambiante est plus élevée que la normale.
- Le joint de la porte est correctement scellé.
- La porte n'est pas ouverte trop fréquemment ou pendant de longues périodes.
- L'appareil est suffisamment ventilé et est installé conformément aux exigences d'installation spécifiées dans ce manuel.

NOTE

Le gaz réfrigérant dans le réfrigérateur peut faire un léger bruit de bouillonnement ou de gargouillis, même lorsque le compresseur ne fonctionne pas.

NOTE

Certains bruits de claquement ou de craquement sont normaux. Ils sont dus à la dilatation et la contraction des parois intérieures en raison des changements de température.

Si l'appareil émet un bip, vérifiez que :

- Les portes sont fermées. Une alarme retentit après qu'une porte a été ouverte pendant 60 secondes.

Si du givre s'est formé dans l'appareil :

L'environnement est trop humide.
La température de la pièce est trop basse.
La porte est ouverte trop fréquemment.
L'appareil est équipé d'un système de dégivrage automatique, mais dans certaines conditions, un dégivrage manuel peut être nécessaire. Si du givre se forme périodiquement, essayez de faire fonctionner le réfrigérateur à une température plus élevée, en minimisant le nombre d'ouvertures de porte ou en débranchant l'appareil pour permettre au givre de fondre.
- Vérifiez pour tout pli, débris ou dommage au niveau du joint de la porte. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service client afin que le joint puisse être remplacé.
Cela peut être dû au fait que la ou les portes de l'armoire ne sont pas correctement installées. En cas de doute, demandez à votre installateur de vérifier les portes de l'armoire.

Si une ou plusieurs des unités LED à l'intérieur de l'appareil ne fonctionnent pas :

- Contactez le service client pour organiser une visite de service.

Si le châssis de l'appareil est électrifié :

L'unité n'est pas correctement mise à la terre. Contactez votre électricien pour tester votre système de mise à la terre électrique.

En cas de dysfonctionnement, contactez un technicien de service pour les réparations

EXPLICATION CODE DE CIRCUIT OUVERT CODE DE COURT-CIRCUIT

Sondes en armoire au-dessus de la zone	E1 E2
Sonde de givrage au-dessus de la zone	E3 E4
Sonde en armoire de la zone intermédiaire	E5	E6
Sonde de givrage de la zone intermédiaire	E7 E8
Sondes en armoire au-dessus de la zone	E9 E10
Sonde de givrage en dessous de la zone	E11 E12

NOTE

1) Lorsqu'il y a un code d'erreur, le buzzer émettra trois sons d'alarme consécutifs « Tic » « Tic » « Tic », le code d'erreur clignote toutes les 10 secondes pendant un cycle et l'alarme sera activée si vous souhaitez arrêter la sonnerie de l'alarme.

Si vous souhaitez désactiver la sonnerie de l'alarme, appuyez sur la touche marche/arrêt.

2) Chaque fois qu'une touche est enfoncée, le buzzer émet un « Tic ».

Pour toute information sur la garantie et demande de service, contactez-nous:

Aux États-Unis: https://us.bertazzoni.com/more/support
