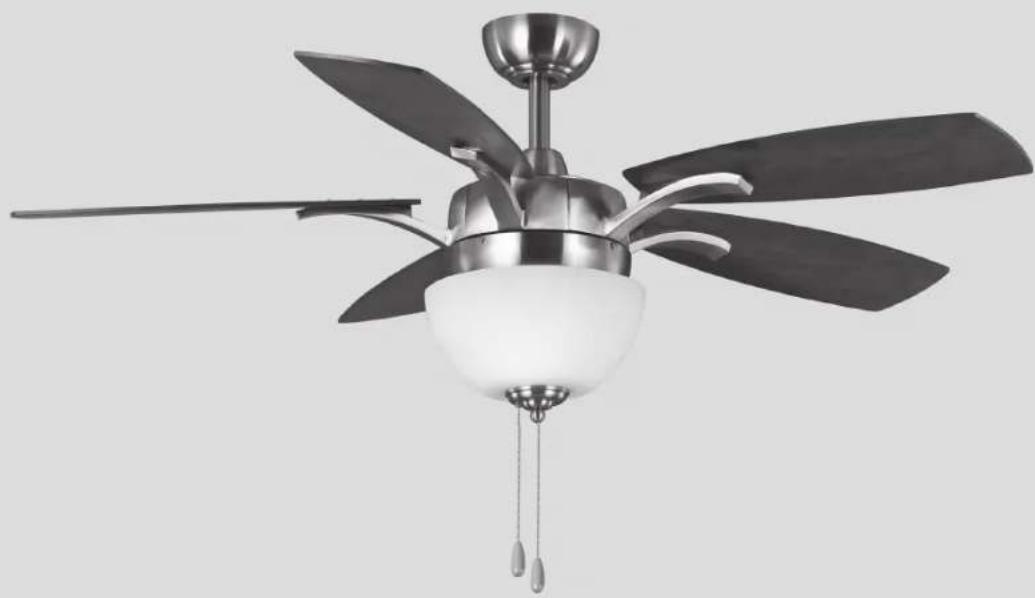

MODE D'EMPLOI P2598 Progress Lighting

Manuel d'installation du ventilateur de plafond

Garantie limitée à vie

Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont exempts de défauts électriques ou mécaniques tant que l'acheteur initial est propriétaire du ventilateur. Les interrupteurs à chaînette, les interrupteurs inverseurs, les condensateurs et les finis métalliques sont garantis contre les défauts de matériaux ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales de bois ou de plastique n'est pas couvert par la présente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de dix milles d'un bord de mer. Les garanties prolongées pour les produits homologués ENERGY STAR® peuvent s'appliquer.

Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progress Lighting dotés d'une source lumineuse à DEL intégrée sont garantis contre les défauts de matériaux et de fabrication causant le non fonctionnement de la source lumineuse selon les spécifications pendant (i) cinq (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences multifamiliales et pour les utilisations commerciales. Les ampoules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabricant. Les ampoules autres qu'à DEL ne sont assorties d'aucune garantie.

En fournissant la preuve d'achat, l'acheteur initial peut retourner le ventilateur défectueux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplacé. Après 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.

Main-d'œuvre et expédition exclus. La présente garantie ne couvre par les coûts et les frais associés à la main-d'œuvre (y compris, sans s'y limiter, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.

La présente garantie ne s'applique pas en cas de perte ou de dommage découlant (i) de l'usure normale, de l'altération ou d'un usage incorrect, abusif ou négligent ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inadéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inadéquate ou une surtension, l'utilisation de pièces ou d'accessoires inadéquats, une réparation non autorisée (effectuée ou tentée) ou l'omission d'entretenir le ventilateur.

LES GARANTIES QUI PRÉCÈDENT ÉNONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CHAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR LIÉ À CES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS) ATTRIBUABLES À LA DÉFECTUOSITÉ DU PRODUIT, QU'ILS SOIENT LIÉS À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DU CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTE AUTRÈ GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'UTILITÉ À UNE FIN PARTICULIERE OU D'ABSENCE DE CONTREFAÇON.

Certains États ne permettent pas de limiter la durée d'une garantie tacite ou d'exclure ou de limiter les dommages accessoires ou consécutifs. Par conséquent, les limitations ci-dessus pourraient ne pas s'appliquer à vous. La présente garantie vous accorde des droits précis et peut accorder d'autres droits pouvant varier d'un État à l'autre.

Date d'achat ____

Magasin

N° de modèle.

N° de série.

N° du fournisseur 109226

785247000000

UPC □ 785247000000

PROGRESS LIGHTING™

Règles de sécurité....1

Déballage de votre ventilateur ....2

Installation de votre ventilateur ....3

Installation de l'ensemble d'éclairage....8

Utilisation de votre ventilateur ....9

Entretien de votre ventilateur ....10

Dépannage ....11

Caractéristiques techniques ....12

Table des matières

1. Afin de réduire les risques de choc électrique, vous assurer que l'électricité a été coupée au disjoncteur ou à la boîte à fusibles avant de commencer.
2. Tout le câblage doit être conforme aux codes de l'électricité national et local. L'installation électrique doit être effectuée par un électricien agréé qualifié.
3. AVERTISSEMENT: Afin de réduire les risques de choc électrique et d'incendie, ne pas utiliser ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteur.
4. AVERTISSEMENT: Afin de réduire les risques d'incendie, de choc électrique ou de blessure, installer à une boîte de sortie indiquée « Acceptable pour support de ventilateur de 15,9 kg (35 lb) ou moins » et utiliser les vis de montage fournies avec la boîte de sortie. La plupart des boîtes de sortie couramment utilisées pour le support de luminaires ne sont pas acceptables pour le support d'un ventilateur et doivent être remplacées. Compte tenu de la complexité de l'installation de ce ventilateur, il est fortement recommandé de faire appel à un électricien agréé qualifié.

ADVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLER À UNE BOÎTE DE SORTIE INDIQUÉE « ACCEPTABLE POUR SUPPORT DE VENTILATEUR.

1. La boîte de sortie et la structure de support doivent être solidement installées et en mesure de supporter de manière fiable un poids de 15,9 kg (35 lb) ou moins. N'utiliser que des boîtes de sortie homologuées cUL et portant l'indication POUR SUPPORT DE VENTILATEUR.
2. Le ventilateur doit être installé en prévoyant un dégagement minimal de 2,1 m (7 pi) entre le bord de fuite des pales et le plancher.

1. Règles de sécurité

1. Éviter de placer des objets dans la trajectoire des pales.
2. Pour éviter les blessures ou les dommages au ventilateur ou à d'autres articles, faire preuve de prudence lorsque vous travaillez à proximité du ventilateur ou que vous le nettoyez.
3. Ne pas utiliser d'eau ou de détergent lorsque vous nettoyez le ventilateur ou les pales du ventilateur. Un linge sec ou légèrement humide convient la plupart du temps.
4. Une fois les branchements électriques réalisés, les conducteurs épissés doivent être tournés vers le haut et poussés délicatement dans la boîte de sortie. Les fils doivent être séparés et le conducteur mis à la terre ainsi que le conducteur de mise à la terre de l'équipement doivent être placés d'un côté de la boîte de sortie.
5. Les schémas électriques sont à titre de référence uniquement. Les ensembles d'éclairage qui ne sont pas emballés avec le ventilateur doivent être homologués cUL et porter une marque indiquant qu'ils conviennent pour le modèle de ventilateur que vous installez. Les interrupteurs doivent être homologués cUL pour usage général. Vous reporter aux instructions qui accompagnent les ensembles d'éclairage.

ADVERTISSEMENT AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES BRAS DES PALES (AUSSI APPELÉS SUPPORTS) PENDANT OU APRES L'INSTALLATION. NE PAS INSERER D'OBJETS DANS LA TRAJECTOIRE DES PALES.

REMARQUE LIRE ET CONSERVER TOUTES LES INSTRUCTIONS!

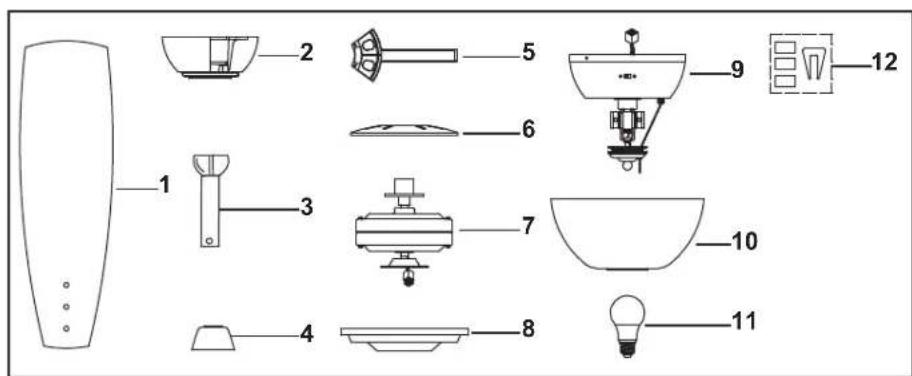

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les articles suivants:

1. Pales du ventilateur (5)
2. Couvercle du pavillon
3. Ensemble tige/boule
4. Couvercle de couplage
5. Ensemble de supports de pale (5)

6. Couvercle du moteur

7. Moteur du ventilateur

8. Plaque de montage
9. Ensemble d'éclairage
10. Abat-jour en verre
11. Ampoules à DEL à culot moyen (2)

a b c d 13

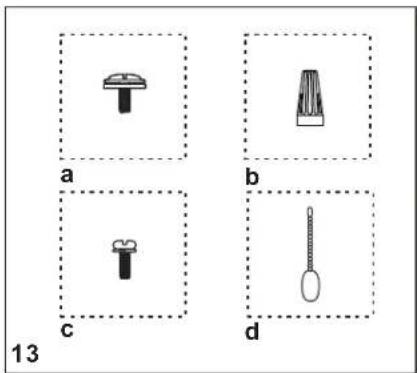

1. Sacs de pièces en vrac contenant :

a. Matériel de fixation des pales
(16 vis, 16 rondelles en fibre)
b. Matériel d'installation
Capuchons de connexion (3)
c. Matériel de fixation des supports de pale
1 vis avec rondelle de blocage
d. Matériel électrique
Chainettes (2)

Déballage de votre ventilateur 2.

Outils requis

Tournevis cruciforme, tournevis à pointe plate, clé réglable, escabeau et pince coupe-fils.

Options de montage

S'il n'y a pas de boîte de montage homologuée cUL en place, lisez les instructions suivantes. Coupez l'alimentation en retirant les fusibles ou en fermant le disjoncteur.

Fixez la boîte de sortie directement sur la structure de la bâtisse. Utilisez des attaches et des matériaux de construction appropriés. La boîte de sortie et son support doivent pouvoir bien supporter le poids du ventilateur en mouvement (au moins 35 lb). N'utilisez pas de boîte de sortie en plastique.

ADVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLER LE VENTILATEUR SEULEMENT À UNE BOÎTE DE SORTIE INDIQUÉE « ACCEPTABLE POUR SUPPORT DE VENTILATEUR » ET UTILISER LES VIS DE MONTAGE FOURNIES AVEC LA BOÎTE DE SORTIE. LA PLUPART DES BOÎTES DE SORTIE COURAMMENT UTILISÉES POUR LE SUPPORT DE LUMINAIRES NE SONT PAS ACCEPTABLES POUR LE SUPPORT D'UN VENTILATEUR ET DOIVENT ÊTRE REEMPLACÉES. DANS LE DOUÎTE, CONSULTER UN ÉLECTRICIEN AGRÉE QUALIFIÉ.

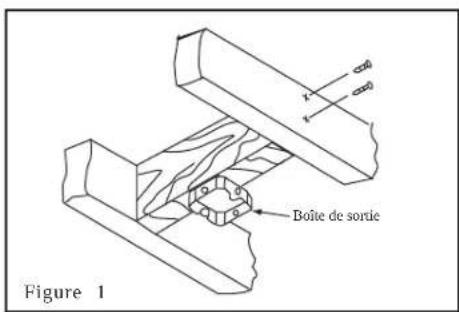

Figure 1 Boîte de sortie

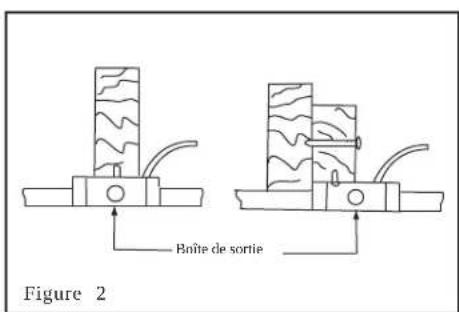

Figure 2 Bnîte de sortie

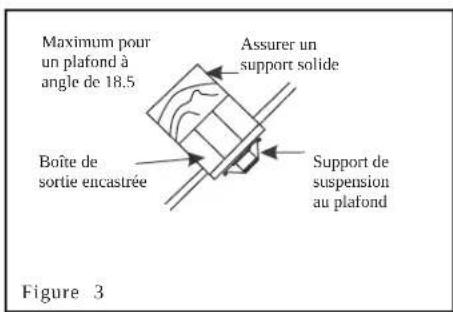

Maximum pour un plafond à angle de 18.5 Boîte de sortie encastrée Assurer un support solide Support de suspension au plafond Figure 3

Remarque : En cas d'installation contre un plafond très incliné, vous pourriez avoir besoin d'une tige plus longue pour maintenir le dégagement adéquat

Figure 4 Boîte de sortie

Pour installer votre ventilateur dans un boîtier existant, mais sans solive de plafond, vous pourriez avoir besoin d'une barre d'installation, comme illustré à la Figure 4 (en vente chez votre détaillant Progress Lighting).

3. nstation de votre ventilateur

Fixation des pales du ventilateur

REMARQUE: Les pales de votre ventilateur sont réversibles. Choisissez le côté dont le fini s'harmonise le mieux à votre décor.

Étape 1 Fixez les pales aux bras des pales à l'aide de trois vis et trois rondelles en fibre, comme illustré à la Fig. 5.

Commencez à visser dans le bras, mais ne serrez pas. Répétez l'opération avec les deux vis et les deux rondelles restantes.

Étape 2 Serrez chaque vis solidement en commençant par la vis du centre. Assurez-vous que la pale est droite.

Étape 3 Fixez l'ensemble des pales au moteur en utilisant les vis fournies avec le moteur. (Fig. 5)

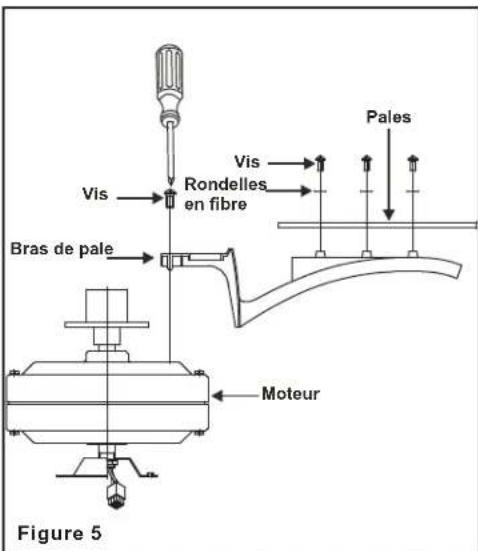

Vis Rondelles en fibre Pales Bras de pale Moteur Figure 5

Fixation du couvercle du moteur

Étape 1 Retirez les six vis et rondelles de blocage du collet du moteur. (Fig. 6)

Étape 2 Placez le couvercle du moteur sur le moteur. Alignez les trous de fixation avec les trous dans le moteur et fixez à l'aide des six vis et des six rondelles de blocage préalablement retirées. (Fig. 6)

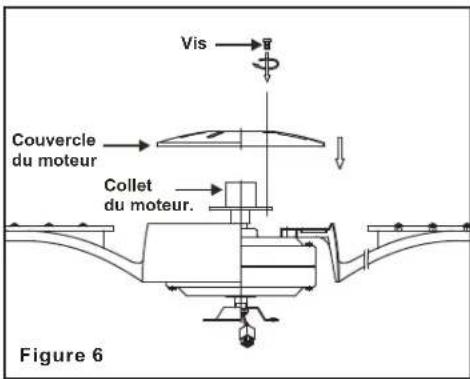

Vis Couvercle du moteur Collet du moteur. Figure 6

Suspension du ventilateur

N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes ci-dessous pour suspendre correctement votre ventilateur :

Étape 1. Retirez le couvercle du dessous du pavillon en tournant le couvercle dans le sens antihoraire. (Fig. 7)

Étape 2. Enlevez le support de fixation du pavillon en retirant l'une des vis du dessous du support de fixation et en desserrant l'autre vis d'un demi-tour. Ensuite, tournez le pavillon dans le sens antihoraire pour retirer le support de fixation du pavillon. (Fig. 7)

Étape 3. Passez les fils de 120 volts dans le trou du centre du support de suspension au plafond, comme montré à la Fig. 8.

Étape 4. À l'aide des vis et rondelles fournies avec votre boîte de sortie, fixez le support de suspension à la boîte de sortie du plafond.

Étape 5. À l'aide des vis et rondelles fournies avec votre boîte de sortie, fixez le support de suspension à la boîte de sortie du plafond.

Étape 6. Faites passer les fils qui émergent du dessus du moteur à travers le couverele du collet, le couverele du pavillon, le pavillon, puis à travers la boule/tige. (Fig. 9)

Étape 7. Alignez les trous dans le bas de la tige avec les trous dans le collet sur le dessus du boîtier du moteur (Fig. 9). Insérez délicatement la cheville de suspension à travers les trous dans le collet et la tige. Prenez garde de ne pas coincer la cheville contre les fils à l'intérieur de la tige. Insérez l'ergot d'arrêt dans le trou près de la base de la cheville de suspension jusqu'à ce qu'un déclic indique qu'il est bien en position, comme illustré dans l'encart rond de la Fig. 9.

AVERTISSEMENT UNE MAUVAISE INSTALLATION DE L'ERGOT D'ARRÊT COMME INDIQUÉ À L'ÉTAPE 7 PEUT ENTRAÎNER LE DESSERREMENT, ET POSSIBLEMENT LA CHUTE, DU VENTILATEUR.

Étape 8. Serrez fermement deux vis de serrage sur le dessus du moteur du ventilateur. (Fig. 9)

Étape 9. Placez la boule de la tige dans l'emboîture du support de suspension.

Etape 10. À l'aide d'une vis à bois (non incluse), fixez le fil de sécurité à la structure de la bâtisse.

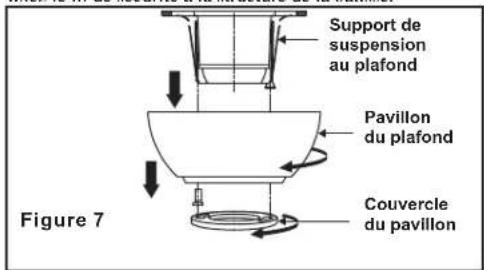

Support de suspension au plafond Pavillon du plafond Couvercle du pavillon Figure 7

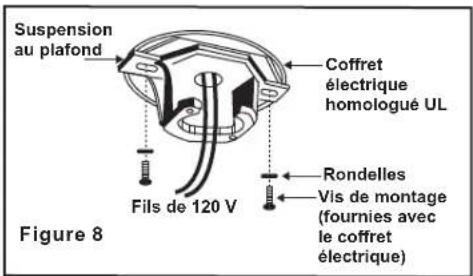

Suspension au plafond Fils de 120 V Coffret électrique homologué UL Rondelles Vis de montage (fournies avec le coffret électrique) Figure 8

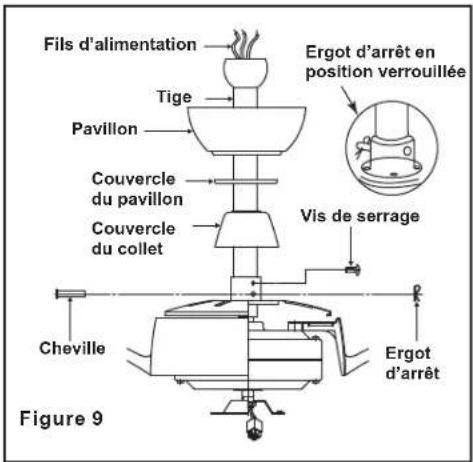

Fils d'alimentation Tige Pavillon Couvercle du pavillon Couvercle du collet Cheville Figure 9 Ergot d'arrêt en position verrouillée Vis de serrage Ergot d'arrêt

Branchements électriques

N'OUBLIEZ PAS de débrancher l'alimentation électrique.

Si vous avez le sentiment de ne pas avoir suffisamment de connaissances ou d'expérience du câblage électrique, faites installer votre ventilateur par un électricien agréé.

Suivez les étapes ci-dessous pour brancher correctement votre ventilateur au câblage de votre maison : Utilisez les écrous de raccord fournis avec votre ventilateur. Fixez les connecteurs avec du ruban isolant. Assurez-vous qu'il n'y a pas de raccords desserrés ou de brins de fil détachés.

Étape 1. Branchez le conducteur de mise à la terre de l'alimentation de 120 V (peut être un fil nu ou un fil avec isolant de couleur verte) au(x) fil(s) de mise à la terre vert(s) du ventilateur. (Fig. 10)

Étape 2. Branchez le fil blanc du moteur du ventilateur au fil d'alimentation blanc (neutre) à l'aide d'un capuchon de connexion.

Étape 3. Branchez le fil noir du moteur du ventilateur au fil d'alimentation noir (chaud) à l'aide d'un capuchon de connexion.

Étape 4. Branchez le fil bleu de l'ensemble d'éclairage au fil d'alimentation noir de la maison.

Étape 5. Tournez les branchement avec capuchons de connexion vers le haut, en les séparant de façon à ce que le fil vert (mise à la terre) soit d'un côté de la boîte de sortie et que les fils blanc, noir et bleu soient de l'autre côté, puis poussez-les délicatement dans la boîte de sortie.

ADVERTISSEMENT VOUS ASSURER QUE TOUS LES BRANCHEMENTS SONT BIEN SERRÉS, Y COMPRIS LE BRANCHEMENT DE MISE À LA TERRE, ET QU'AUCUN FIL DÉNUDE N'EST VISIBLE AUX CAPUCHONS DE CONNEXION. SAUF LE FIL DE MISE À LA TERRE

ADVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN DISPOSITIF DE CONTRÔLE DE LA VITESSE À SEMI-CONDUCTEUR

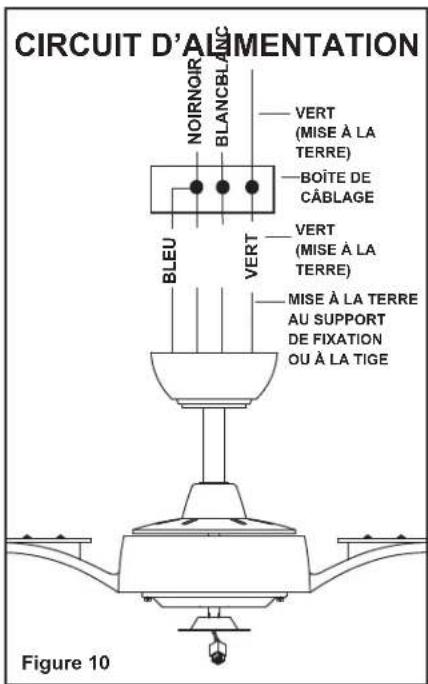

CIRCUIT D'ALIMENTATION NOIRNOIR BLANCBLANC VERT (MISE À LA TERRE) BOÎTE DE CÂBLAGE BLEU VERT VERT (MISE À LA TERRE) MISE À LA TERRE AU SUPPORT DE FIXATION OU À LA TIGE Figure 10

Achèvement de l'installation

Étape 1. Placez les branchements bien proprement dans la boîte de sortie du plafond.

Étape 2. Remontez le pavillon par-dessus le support de fixation et placez le trou de serrure dans le pavillon par-dessus la vis du support de fixation, puis tournez le pavillon jusqu'à ce qu'il s'insère en place dans la section étroite des trous de serrure. (Fig. 11)

Étape 3. Alignez le trou circulaire sur le pavillon avec le trou restant sur le support de fixation et fixez en serrant les deux vis de serrage. Remarque : Réglez les vis du pavillon au besoin jusqu'à ce que le pavillon et le couvercle du pavillon soient bien serrés.

ADVERTISSEMENT

VOUS ASSURER QUE L'ENTAILLE DANS LE SUPPORT DE SUSPENSION REPOSE CORRECTEMENT DANS LA RAINURE DE LA BOULE AVANT DE FIXER LE PAVILLON AU SUPPORT EN TOURNANT LE BOÎTIER JUSQU'À CE QU'IL S'INSÈRE EN PLACE.

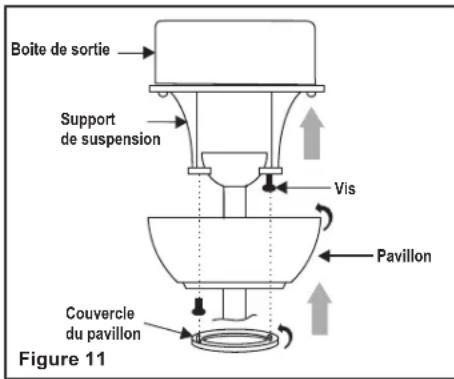

Boîte de sortie Support de suspension Vis Pavillon Couvercle du pavillon Figure 11

Installation de la plaque de montage

Étape 1. Retirez l'une des trois vis de l'anneau de montage et desserrez les deux autres vis. (Ne pas les retirer)

Étape 2. Placez les trous de serrure de la plaque de montage au-dessus des deux vis de l'anneau de montage préalablement desserrées, tournez la plaque de montage jusqu'à ce qu'elle se verrouille en place dans la section étroite des trous de serrure. Fixez en serrant les deux vis préalablement desserrées et en insérant puis serrant la vis qui avait été retirée. (Fig. 12)

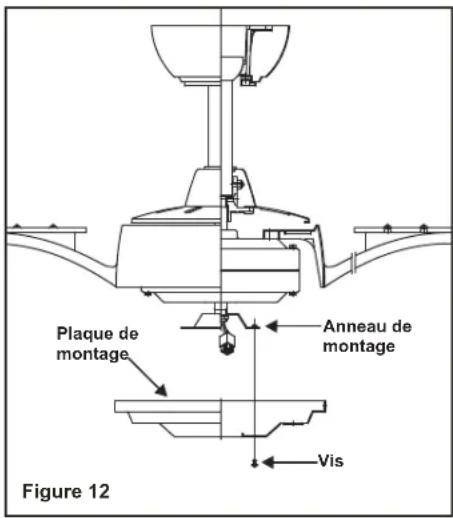

Plaque de montage Anneau de montage Vis Figure 12

REMARQUE: Avant de commencer l'installation, coupez l'alimentation électrique en plaçant le disjoncteur en position Arrêt ou en retirant le fusible de la boîte à fusibles. La mise hors tension à l'aide de l'interrupteur du ventilateur ne suffit pas à prévenir les chocs électriques.

1. En tenant l'ensemble d'éclairage sous votre ventilateur, branchez les fiches du connecteur.
2. Repoussez délicatement tous les fils dans le boîtier de l'interrupteur, puis installez l'ensemble d'éclairage sur la plaque de fixation à l'aide des quatre vis fournies. Serrez bien toutes les vis. (Fig. 13)
3. Installez les deux ampoules à DEL (comprises).
4. Insérez la chaînette du ventilateur dans l'orifice de l'abat-jour et du couvercle. Insérez également la chaînette de la lampe dans l'orifice de l'abat-jour et du couvercle. Fixez les deux chaînettes fournies à la chaîne de l'ensemble d'éclairage et à la chaîne du ventilateur.
5. Remontez l'abat-jour sur l'ensemble d'éclairage et fixez avec le couvercle en verre et l'écrou décoratif. (Fig. 13)

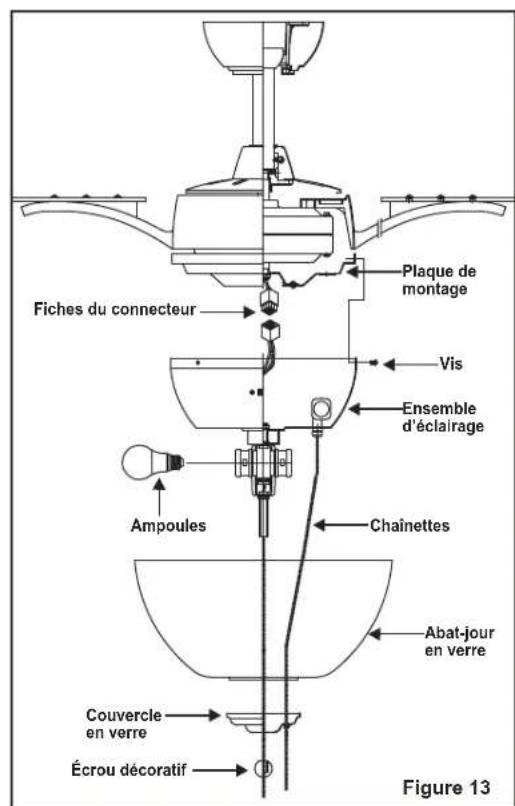

Fiches du connecteur Plaque de montage Vis Ensemble d'éclairage Ampoules Chainettes Abat-jour en verre Couvercle en verre Écrou décoratif Figure 13

1. Installation de l'ensemble d'éclairage

Rétablissez l'alimentation électrique et vérifiez le fonctionnement de votre ventilateur. Il y a deux chaînettes sur votre ventilateur :

1. la chaînette de réglage des trois vitesses, qui contrôle la vitesse du ventilateur de la façon suivante : 1 coup = élevée, 2 coups = moyenne, 3 coups = basse, 4 coups = arrêt

Les réglages de vitesse pour la température chaude ou froide dépendent de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

1. La chaînette de l'ensemble d'éclairage contrôle l'éclairage en alternance entre Allumé et Éteint.

L'interrupteur à glissière contrôle la direction : vers l'avant (interrupteur à gauche) ou sens inverse (interrupteur à droite).

REMARQUE

ATTENDEZ QUE LE VENTILATEUR

S'IMMOBILISE AVANT D'INVERSER LA

DIRECTION DE ROTATION DES PALES.

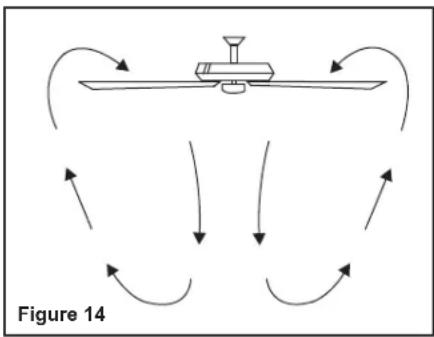

Température chaude: (vers l'avant) Une circulation d'air vers le bas crée un effet refroidissant, comme illustré à la Fig. 14. Cela vous permet de régler votre climatiseur à une température plus élevée sans perte de confort.

Température froide: (sens inverse) Une circulation d'air vers le haut pousse l'air chaud du plafond vers le bas, comme illustré à la Fig. 15. Cela vous permet de régler votre chauffage à une température

Équilibrage des pales

Les pales sont regroupées en fonction de leur poids. Comme la densité du bois naturel tend à varier, le ventilateur pourrait osciller si les pales n'étaient pas équilibrées.

La procédure suivante devrait corriger la plupart des problèmes d'oscillation du ventilateur. Effectuez une vérification après chaque étape.

1. Assurez-vous que les vis des pales et des bras des pales sont bien serrées.
2. La plupart des problèmes d'oscillation des ventilateurs surviennent lorsque les pales ne sont pas toutes au même niveau. Vérifiez le niveau en choisissant un point au plafond qui soit aligné avec la pointe de l'une des pales. Mesurez la distance, comme illustré à la Fig. 16. Faites tourner le ventilateur jusqu'à ce que la prochaine pale soit placée correctement pour prendre la mesure. Répétez cette opération pour chacune des pales. Tout écart de distance doit demeurer à l'intérieur de 1/8 po.
3. Utilisez l'ensemble d'équilibrage des pales inclus si l'oscillation des pales est toujours observable.
4. Si l'oscillation des pales est toujours observable, vous pouvez interchanger deux pales adjacentes (côte à côte), ce qui peut redistribuer le poids et possiblement entraîner un fonctionnement plus fluide.

9. Utilisation de votre ventilateur

ADVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES BRAS DES PALES PENDANT L'INSTALLATION OU LE NETTOYAGE DU VENTILATEUR ET L'ÉQUILIBRAGE DES PALES. NE PAS INSÉRER D'OBJET EXTÉRIEUR ENTRE LES PALES DU VENTILATEUR LORSQU'ELLES SONT EN MOUVEMENT.

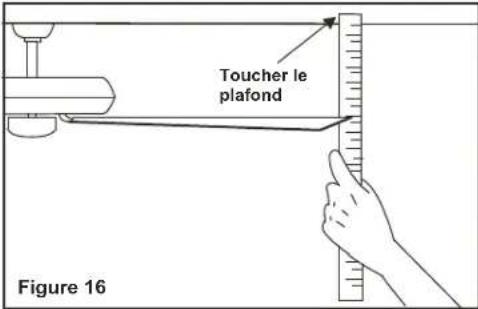

Toucher le plafond Figure 16

Voici quelques suggestions pour vous aider à entretenir votre ventilateur

1. Le mouvement naturel du ventilateur peut provoquer le desserrement de quelques branchements. Inspectez les branchements, les supports et les fixations des pales deux fois par année. Assurez-vous qu'ils sont bien serrés et solides. (Il n'est pas nécessaire de retirer le ventilateur du plafond.)

2. Nettoyez régulièrement votre ventilateur pour préserver son apparence neuve au fil des années. Pour éviter d'égratigner le fini, utilisez seulement une brosse douce ou un chiffon non pelucheux. Le placage est scellé avec de la laque afin de minimiser la décoloration et le ternissement. Ne pas utiliser d'eau lorsque vous nettoyez le ventilateur. Vous pourriez ainsi endommager le moteur ou le bois, et possiblement causer un choc électrique.

3. Vous pouvez appliquer une mince couche de cire pour meubles sur les pales en bois pour leur donner un surcroît de protection et en rehausser la beauté. Couvrez les petites égratignures en appliquant une mince couche de cirage.

4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est pourvu de roulements lubrifiés de façon permanente.

IMPORTANT

VOUS ASSURER QUE

L'ALIMENTATION EST COUPÉE AU

PANNEAU ÉLECTRIQUE AVANT DE

TENTER DE FAIRE UNE

RÉPARATION. VOUS REPORTER À LA

SECTION « BRANCHEMENTS

ÉLECTRIQUES ».

Entretien de votre ventilateur 10.

Problème Solution

Le ventilateur ne démarre pas.

1. Vérifiez les fusibles ou les disjoncteurs du circuit.
2. Vérifiez les branchements des fils jusqu'au ventilateur ainsi que les branchements des fils de l'interrupteur dans le boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.

Le ventilateur fait du bruit.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. Assurez-vous que les capuchons de connexion ne se frottent pas les uns contre les autres ou contre les parois du boîter de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.
4. Prévoyez une période de « rodage » de 24 h. La plupart des bruits associés à un ventilateur neuf disparaissent pendant cette période.
5. Si vous utilisez un ensemble d'éclairage facultatif, assurez-vous que les vis qui retiennent les pièces en verre sont bien serrées. Vérifiez également si l'ampoule est bien vissée.
6. Certains moteurs de ventilateurs sont sensibles aux signaux provenant de variateurs de vitesse à semi-conducteur. Si vous avez installé ce type de commande, choisissez et installez un autre type de commande.
7. Assurez-vous que le pavillon supérieur se trouve à courte distance du plafond. Il ne doit pas toucher le plafond.

11. Dépannage

Taille du ventilateur	Vitesse	Volts	Ampères	Watts	Tr/min	PCM	P.N. P.B.	P.C.
52"	Basse	120	0,2	☐☐☐	5	1☐☐☐☐☐	26☐☐☐lb	30☐☐☐lb	3,28 pi
	Élevé	120	0,59	69,39	1☐☐	☐☐☐☐☐☐

Ces mesures sont approximatives. Elles ne comprennent pas l'intensité de courant et la puissance électrique utilisées par l'ensemble d'éclairage.

Tous droits réservés

Caractéristiques techniques 12.

PROGRESS LIGHTING™

AirPro
