Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	6
Type d'installation	Pose libre
Consommation d'eau	10-15 litres par cycle
Consommation énergétique	Classe A
Niveau sonore	50-55 dB
Type de séchage	Condensation
Type de commande	Manuelle avec boutons et sélecteur
Affichage	LED indicateurs
Départ différé	Oui
Sécurité enfants	Non précisé
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	Non précisé
Couleur	Blanc
Type de filtre	Auto-nettoyant
Type de panier	Réglable

FOIRE AUX QUESTIONS - FDF3020S FAURE

Comment puis-je résoudre un problème de démarrage avec le FAURE FDF3020S ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Que faire si le FAURE FDF3020S ne refroidit pas correctement ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous également que les ventilations ne sont pas obstruées et que l'appareil n'est pas surchargé.

Comment nettoyer le FAURE FDF3020S ?

Débranchez l'appareil et utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs.

Que faire si je constate une fuite d'eau sous le FAURE FDF3020S ?

Vérifiez le bac de récupération d'eau et assurez-vous qu'il n'est pas plein. Inspectez également les joints de porte pour détecter d'éventuelles fissures.

Comment régler la température de mon FAURE FDF3020S ?

Utilisez le panneau de contrôle pour accéder aux réglages de température. Suivez les instructions dans le manuel pour ajuster selon vos besoins.

Mon FAURE FDF3020S fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif, vérifiez que l'appareil est de niveau et n'est pas en contact avec d'autres objets.

Comment puis-je éviter les odeurs désagréables dans le FAURE FDF3020S ?

Assurez-vous de bien emballer les aliments et de nettoyer régulièrement l'intérieur de l'appareil. Évitez de stocker des aliments périssables trop longtemps.

Que faire si l'écran de mon FAURE FDF3020S ne s'allume pas ?

Vérifiez que l'appareil est branché et que le courant électrique est disponible. Si le problème persiste, contactez le service client.

MODE D'EMPLOI FDF3020S FAURE

Notice d'utilisation

Lave-vaiselle

Consignes de sécurité 2

Bandeau de commande 4

Programmes de lavage 6

Avant la première utilisation 7

Réglage de l'adoucisseur d'eau 7

Utilisation du sel régénérant 8

Utilisation du liquide de rincage 9

Rangement des couverts et de la vaisselle 10

Utilisation du produit de lavage 12

Fonction "Tout en 1" 12

Sélection et départ d'un programme de lavage 13

Entretien et nettoyage 14

En cas d'anomalie de fonctionnement 15

Caractéristiques techniques 17

En matière de protection de l'environnement 17

Installation 18

Raccordement à l'arrivée d'eau 18

Branchement électrique 19

Sous réserve de modifications

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement respecter les préconisations suivantes avant toute utilisation de votre appareil.

! Avertissement Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modulo). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

! Avertissement Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

! Avertissement Voiture appareil a été conçu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous évitez ainsi des risques matériel et corporel.

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent con

! Avertissement Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. ! Avertissement Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. ! Avertissement Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. ! Avertissement Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'utilisation ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

maîtriser parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisse est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion!
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaiselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures!
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage. Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'alimentation d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lave-vaiselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaiselle. Contactez votre service après-vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et à la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser l'appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils doivent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisse, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommendons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.
• Ne modifiez ni les spé ez pas l'appareil :
• si le câble secteur ou les tuyaux d'eau sont endommagés,
• si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

• Ne PERCEZ pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

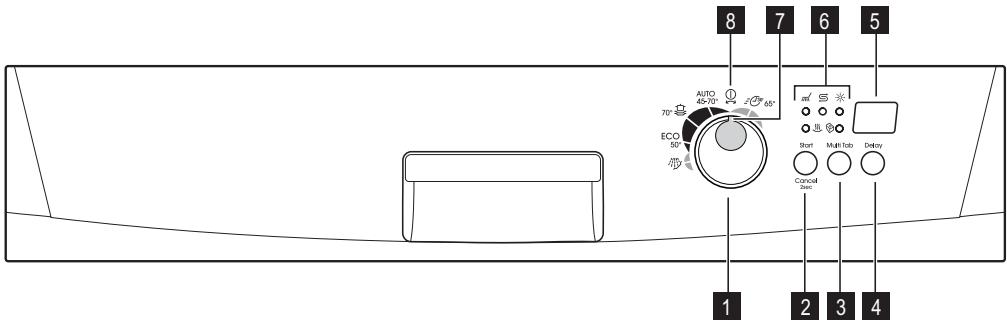

Bandeau de commande

1 Suggesteur de programmes 2 Touche Départ/Annulation (Start/Cancel) 3 Touche « Tout en 1 » (Multi Tab) 4 Touche Départ différé (Delay) 5 Afficheur numérique 6 Voyants 7 Indicateur de programme 8 Position Arrêt

Voyants
Lavage	S'allume quand la phase de lavage ou de rinceage est en cours.
Séchage	S'allume quand la phase de séchage est en cours.
Tout en 1	S'allume lorsque vous activez la fonction "Tout en 1". Reportez-vous au chapitre « Fonction "Tout en 1" ».
Sel 1)	S'allume lorsque le réservoir à sel régénérant doit être rempli. Reportez-vous au chapitre « Utilisation du sel régénérant ».
	Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le replissage du réservoir à sel. Cela n' affecte pas le fonctionnement de l'appareil.

Voyants

Liquide de rinceage 1)

S'allume lorsque le réservoir de liquide de rincege doit être rempli. Reportez-vous au chapitre "Utilisation du liquide de rincege".

Lorsque les réservoirs à sel et/ou à liquide de rincege sont vides, les voyants correspondants ne s'allument pas pendant qu'un programme est en cours.

Sélecteur de programme

• Pour mettre l'appareil sous tension ou pour sélectionner un programme de lavage, tournez le sélecteur vers la droite ou la gauche. L'indicateur de programme du sélecteur doit correspondre à l'un des programmes de lavage sur le bandeau de commande. Si l'indicateur de programme correspond à un programme de lavage, la durée du programme apparait sur l'affichage numérique. Si l'indicateur de programme ne correspond pas à un programme de lavage, deux barres horizontales apparaissent sur l'affichage numérique.
• Pour permettre l'arrêt de l'appareil, tournez le sélecteur jusqu'à ce que l'indicateur de programme coïncide avec la position arrêt.

Tournez le sélecteur pour :

• Régler l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
• Activer/désactiver le distributeur de liquide de rinçage. Reportez-vous au chapitre "Fonction Tout en 1".

Touche départ/annulation

Appuyez sur la touche Départ/Annulation pour :

• Démarrer le programme de lavage. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".
• Annuler un programme de lavage en cours. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".
• Régler le niveau de l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
• Activer/désactiver le distributeur de liquide de rinçage. Reportez-vous au chapitre "Fonction Tout en 1".

Touche "tout en 1

Appuyez sur cette touche pour activer/désactiver la fonction "Tout en 1". Reportez-vous au chapitre "Fonction Tout en 1".

Touche départ différé

Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures. Consultez le chapitre "Sélection et départ d'un programme de lavage".

L'affichage indique :

• Niveau de dureté sur lequel est réglé l'adoucisseur d'eau.
• L'activation/désactivation du distributeur de liquide de rincage (seulement si la fonction "Tout en 1" est activée).
• Durée du programme.
• Temps restant avant la fin du programme.
• Fin du programme de lavage, un zéro apparaît sur l'affichage numérique.
• Décompte du programme différé.
• Les codes d'anomalie de l'appareil.

L'appareil se trouve en mode Programmation lorsque :

• Un ou plusieurs voyants de phase s'allument.
• La durée du programme clignote sur l'affichage numérique.

L'appareil doit être en mode programmation afin de pouvoir :

• sélectionner un programme de lavage.
• régler l'adoucisseur d'eau.
• activer/désactiver le distributeur de liquide de rinçage.

L'appareil n'est pas en mode Programmation lorsque :

• Un ou plusieurs voyagérs de phase s'allument. La durée du programme ne clignote pas.

Dans ce cas, pour revenir au mode Programmation, annulez le programme. Reportez-vous au chapitre

Réglage et départ d'un programme de lavage.

Programmes de lavage

Programme et position du sélecteur de programme	Degré de salissure	Type de vaiselle	Description du programme
AUTO1)	Tous	Vaissselle, couverts, plats et casseroles	PrélavageLavage principal à 45 °C ou 70 °C1 ou 2 rincages intermédiairesRinçage finalSéchage
®	Très sale	Vaissselle, couverts, plats et casseroles	PrélavageLavage à 70 °C2 rincages intermédiairesRinçage finalSéchage
ECO2)	Normalement sale	Vaissselle et couverts	PrélavageLavage à 50 °C1 rincage intermédiaireRinçage finalSéchage
®	Tous	Charge partielle (à effetectuer dans la journée).	1 rincage à froid (pour éviter que les restes d'aliments ne collent).Il n'est pas nécessaire d'utiliser de produit de lavage avec ce programme.
®3)	Normalement ou légèrement sale	Vaissselle et couverts	Lavage à 65 °CRinçage final

1) Au cours du programme « Auto », le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend de la quantité de vaisselle que contient alors l'appareil et du degré de salissure de celle-ci. L'appareil règle automatiquement la température de l'eau pendant le lavage principal. 2) Programme de test des organismes de normalisation. Veuillez consulter la brochure fournie séparément pour connaître les résultats des essais. 3) Programme de lavage quotidien parfait pour un lave-vaisselle modérément plein. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

Valeurs de consommation

Programme	Durée (en minutes) 1)	Énergie (en kWh)	Eau (en litres)
AUTO	-	1,1-1,7	11-22
É	-	1,6-1,8	22-24
ECO	-	1,0-1,1	13-15
帶	-	0,1	4
30°	-	0,9	9

La durée du programme de lavage apparaît sur l'afficheur numérique.

Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Avant la première utilisation

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureur de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaiselle.
3. Remplissez le distributeur de liquide de rinçage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
6. Versez le produit de lavage dans le compartiment correspondant.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre "Fonction Tout en 1".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La durée de l'eau est mesurée par échelles équivalentes :

• dH allemand. °TH français.
• mmol/l (millimole par litre - unité internationale de la dureté de l'eau). Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

Dureté de l'eau				Réglage de la durée délat l'eau
°dH	°TH	mmol/l	degrés Clar-ke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
Dureté de l'eau				Réglage de la durée de l'eau
°dH	°TH	mmol/l	degrès Clar-ke	manuel	électronique
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

Ne pas approvisionner en Sel régénérant.

Réglez manuellement et électroniquement l'adoucisseur d'eau.

Réglage manuel

L'adoucisseur est réglé d'usine sur 2.

Réglez le sélecteur sur la position 1 ou 2.

Réglage électronique

L'appareil est réglé en usine sur la position 5.

Utilisation du sel régénérant

Attention. Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

L'appareil doit être mis à l'arrêt.

1. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée. Tournez le sélecteur de programme vers la gauche jusqu'à ce que l'indicateur de programme corresponde au premier programme de lavage sur le bandeau de commande.
2. Lorsque le niveau réglé actuellement apparait sur l'affichage numérique, relâchez la touche Départ/Annulation.

Examples :

• niveau 5 = 5L
• nivau 10 = 10L
• Appuyez sur la touche Départ/Annulation pour modifier le niveau de l'adoucisseur d'eau. Chaque pression de la touche déterminé le passage au niveau suivant.
• Tournez le sélecteur de programme sur la position Arrêt pour sauvegarder l'opération.

Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

Utilisation du liquide de rincage

Attention Utilisez exclusivement des liquides de rinceau de marque, spéciaux pour lave-vaiselle.

Procédez comme suit pour remplir le distributeur de liquide de rincage :

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de Sel. Assurez-vous qu'il n'y a pas de Sel à l'extérieur du compartiment. Le sel demeurant pendant un certain temps sur la surface du réservoir finit par percer le réservoir. Approvisionnez en Sel avant de démarrer un programme de lavage complet. Cela évite les problèmes de corrosion dus au sel répandu.

Quand vous régalez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Attention Ne replissez jamais le distributeur de liquide de rincege avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisse, un produit de lavage liquide). Vous risqueriez d'endommager l'appareil.

Réglage du dosage du liquide de rinçage

Le liquide de rincege est réglé en usine sur la position 3.

Pour augmenter ou diminuer le dosage, réferez-vous au chapitre "Que faire si...

Conseils utiles

Attention Ce lave-vaisse est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage,...) ne doit pas être lavé au lave-vaisse.

• Avant de charger la vaisselle, veillez à :
• Enlever tous les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.

Lorsque vous chargez la vaisselle et les couverts :

• Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant. Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé. Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.
• Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petites pièces dans le panier à couverts.
• La vaissell s aussi bien que les articles en porcelaine et en acier.
• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention : Assurez-vous que la vaisselle et les couverts n’entravent pas la rotation du bras d’aspersion avant de lancer un programme de lavage. Avertissement : Fermez toujours la porte après avoir chargé ou déchargé l’appareil. Une porte ouverte est source de danger.

Placez les plats de service et les grands couvercles le long du bord du panier inférieur.

Abaissez les rangées d'ergots du panier inférieur pour pouvoir charger les grands plats, casseroles, poêles et saladiers.

Utilisez le séparateur à couverts. Si la taille et la forme des couverts ne le permettent pas, retirez le séparateur.

Placez les ustensiles dans l'appareil de façon à ce que l'eau puisse accéder à toutes les surfaces.

Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.

Les assiettes ne doivent pas être placées dans les trois premières sections situées à l'avant du

panier. Vérifiez que les assiettes sont inclinées vers l'avant.

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaiselle
	Panier supérieur	Panier inférieur
Position haute	20 cm	31 cm
Position basse	24 cm	27 cm

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés jusqu'à ce que le mécanisme s'enclenche et que le panier soit stable.

Pour régler le panier supérieur vers le bas, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés.
3. Tenez le mécanisme et laissez-le retomber lentement.

Attention

• Ne soulevez ou n'abaissez jamais le panier d'un seul côté uniquement.
• Si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaiselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Versez le produit de la lessive dans le distributeur (A).

Si vous sélectionnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartiment (B).

Le produit de lavage se dissolve avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Fonction "tout en 1

La fonction "Tout en 1" vous permet d'utiliser des produits de lavage combinés en pastille.

Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de sel régénérant. Ils peuvent également contenir d'autres substances.

Vérifiez que ces produits sont appropriés au degré de dureté de l'eau d'alimentation. Consultez les consignes du fabricant.

Dès que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour les programmes de la vague suivants.

Lorsque cette fonction "Tout en 1" est sélectionnée, l'alimentation en liquide de rinçage et en sel à partir des réservoirs respectifs est automatiquement désactivée. Les voyants respectifs du sel et du liquide de rinçage sont également désactivés.

L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle.

Activez ou désactivez la fonction "Tout en 1" avant le départ du programme de lavage.

Dès que le cycle a démarré, la fonction "Tout en 1" ne peut plus être modifiée. Si vous souhaitez exclure cette fonction, il vous faudra d'abord annuler le réglage du programme de lavage, désactivez la fonction "Tout en 1". Dans ce cas, vous devrez régler à nouveau le programme de lavage.

Pour activer la fonction "Tout en 1":

• Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'allume. Pour désactiver la fonction "Tout en 1":
• Appuyez sur la touche "Tout en 1". L'évoyant de la fonction "Tout en 1" s'éteint.

Procédez de la manière suivante si les résultats de séchage ne sont pas satisfaisants :

1. Remplissez le distributeur de liquide de rinçage.
2. Activez le distributeur de liquide de rincege.
3. Réglez le dosage du liquide de rincege sur 2.
4. L'activation/la désactivation du distributeur de liquide de rincege est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer ou désactiver le distributeur de liquide de rinçage :

L'appareil doit être mis à l'arrêt. 1. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée. Tournez le sélecteur de pro

Sélection et département d'un programme de lavage

Procédez de la manière suivante pour sélectionner et démarrer un programme de lavage :

1. Fermez la porte.
2. Tournez le sélecteur pourCHOISIR VOYRE programme. Reportez-vous au chapitre "Programmes de lavage".

Tournez le sélecteur vers la gauche jusqu'à ce que l'indicateur de programme corresponde au premier programme de lavage sur le bandeau de commande.

1. Relâchez la touche Départ/Annulation lorsque l'affichage indique le niveau de durée de l'eau.
2. Tournez le sélecteur de programme vers la gauche jusqu'à ce que l'indicateur de programme corresponde au deuxième programme de lavage sur le bandeau de commande.
3. Le niveau actuellement réglé apparait sur l'affiche numérique.

Distributeur de liquide de rinçage désactivé

Distributeur de liquide de rinçage activé

1. Appuyez sur la touche Départ/Annulation pour modifier le réglage. L'affichage indique le nouveau réglage.
2. Tournez le sélecteur de programme sur la position Arrêt pour sauvegarder l'opération.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactivez la fonction "Tout en 1".
2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré de dureté de l'eau
4. Faites un lavage sans vaisselle.
5. Réglez ensuite le degré de durée de l'eau en fonction de la durée de l'eau de votre région.
6. Reglez le dosage du liquide de rinçage.
7. Le(s) voyant(s) de phase du programme correspondant s'allume(nt). - La durée du programme clignote sur l'affichage numérique.
8. Appuyez sur la touche Départ/Annulation.
9. Le programme démarre automatiquement.
10. Lors du départ du programme, seul le voyant de la phase en cours reste allumé. La durée du programme s'affiche de manière fixe.

Lorsque le programme a démarré, vous ne pouvez plus le modifier. Annulez le programme de lavage. ! Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire. Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

Le programme s'arrête. Fermez la porte. - Le programme reprend à partir du moment de l'interruption.

Annulation d'un programme

• Appuyez sur la touche Départ/Annulation et maintenez-la enfonnée.
• La durée du programme de lavage clignote sur l'affichage numérique.
• Un ou plusieurs voyants de phase s'allument. Le programme est annulé.

Vous poucez alors proceder de la maniere suivante

1. Éteindre l'appareil.
2. Sélectionner un nouveau programme. Remplissez le distributeur de produit de lavage avant de démarrer un nouveau programme.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Sélectionnez un programme de lavage.
2. é s'affiche. Le délambda du départ différé clignote sur l'affichage numérique.
3. Appuyez sur la touche Départ/Annulation.
4. Le compte à rebours est lancé.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

• Les voyants de phase s’éteignent.
• Le délambda affiché ne clignote plus mais devient fixe.

Une fois le décompte du départ différé terminé, le programme de lavage démarre automatiquement. Le voyant de phase correspondant au programme en cours s'allume.

N'ouvre pas la porte pendant le compte à rebours afin de ne pas l'interrompre. Quand vous fermez la porte, le compte à rebours reprend à partir du point d'interruption.

Annulation d'un départ différé

1. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée.
2. Le(s) voyant(s) de phase s'allume(nt).
3. La durée du programme de lavage s'allume sur l'affichage numérique.
4. Appuyez sur la touche Départ/Annulation pour lancer le programme.

Fin du programme de lavage

Mettez l'appareil à l'arrêt dans les conditions suivantes :

L'appareil s'arrête automatiquement. - Un zéro apparaît sur l'affichage numérique. - Les voyants de phase sont éteints.

Pour obtenir des résultats de séchage optimaux, laisser la porte entrouverte pendant quelques minutes avant de sortir la vaisselle.

Laissez la vaisselle refroidir avant de la sortir. La vaisselle chaude se casse facilement.

Mode veille

Si vous ne mettez pas l'appareil à l'arrêt à la fin du programme de lavage, l'appareil se met automatiquement en mode Veille. Le mode Veille fait diminuer la consommation d'énergie.

Trois minutes après la fin du programme, tous les voyants s’éteignent et une barre horizontalement apparait sur l'affichage numérique.

Appuyez sur une touche pour revenir au mode Fin de programme.

Nettoyage des filtres

Important : N'utilise pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Nettoyez soigneusement les filtres A, B et C sous l'eau courante.

Pour retirer les filtres B et C, tournez la poignée d'environ 1 / 4 de tour dans le sens contraire des aiguilles d'une montre.

Retirez le filtre plat A du fond de l'appareil.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service

Réinstallez le filtre plat A dans le fond de la cuve. Veillez à ce qu'il soit bien installé sous les deux rails D.

Installez le système de filtre. Pour verrouiller le système de filtre, tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se verrouille.

Important : Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.)

Précautions en cas de gel

Attention N'installez pas l'appareil dans une pièce où la température descend au-dessous de. Le fabricant n'est pas responsable des images encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

Service après-vente. Si l'anomalie persiste, contactez le Service après-vente.

Attention. Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous énumérons ci-après.

Code alarmé et anomalie de fonction-nement	Cause possible et solution
• l'afficheur indique,10Le lave-vaisselle n'est pas approvisionné en eau	• Le robinet d'arrivée d'eau est bloqué ou incrusté de tartre. Nettoyez le robinet d'arrivée d'eau. • Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau. • Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyez le filtre. • Le tuyau d'arrivée d'eau n'a pas été raccordé correctement. Le tuyau est peut-être tordu ou écrasé. Vérifiez que le tuyau est bien raccordé.
• l'affichage numérique indique,20Le lave-vaisselle ne vidange pas	• Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier. • Le tuyau de vidange n'a pas été installé correctement. Le tuyau est peut-être tordu ou écrasé. Vérifiez que le tuyau est bien raccordé.
• l'affichage numérique indique,30Le système de sécurité anti-déborde-ment s'est déclenché	• Fermez le robinet d'arrivée d'eau et contactez le Service après-venture de votre magasin vendeur.
Le programme ne démarre pas	• La porte de l'appareil n'est pas fermée. Fermez la porte. • La fiche secteur n'est pas branchée. Branchez-la. • Le fusible dans la boîte à fusibles de votre habitation a disjoncté. Remplacez le fusible. • La fonction Départ différé est selectionnée. Annulez le départ différé pour démarrer le programme immédia-tement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Positionnez le sélecteur sur le même programme de lavage qu'avant que l'anomalie se produise.

Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le Service après-vente.

Si un code d'erreur s'affiche qui n'est pas répertorié dans le tableau, contactez votre Service APRÈS-vente. Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

Modèle (Mod.) - Numéro du produit (PNC) - Numéro de série (N. S.)

Vous trouvez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Désignation du modèle:

Référence du produit :.........

Numéro de série :....

Les résultats de lavage sont insatisfaisants
La vaisse n'est pas propre	• Vous n'avez pas sélectionné le programme approprié pour ce type de vaisse et de salissures. • Les paniers sont mal charges et l'eau n'atteint pas toutes les surfaces. • La rotation des bras d'aspersion est entravée par de la vaisse mal rangée. • Les filtres sont encrassés ou mal installés. • Vous avez utilisé trop peu de produit de lavage ou avez oublé d'approvisionner le distributeur de produit de lavage.
Des dépôts de tartre sontopsisents sur la vaisse.	• Le réserve à sel est vide. • Le niveau de l'adoucisseur d'eau est mal régle. • Le bouchon du réserve à sel n'a pas été visse correctement.
La vaisse est mouillée et terme	• Vous n'avez pas utilisé de liquide de rinceage. • Le distributeur de liquide de rinceage est vide.
Les verres et la vaisse pré-sentent des rayures, des taches blanches ou un film bleuâtre	• Réduisez le dosage du liquide de rinceage.
Des gouttes d'eau ont sechéésur les verres et la vaisse	• Augmentez le dosage du liquide de rinceage. • Il se peut que le produit de lavage soit en cause.

\section*{Caractéristiques techniques}

Dimensions	Largeur cm	60
	Hauteur cm	85
	Profondeur cm	61
Branchement électric - Tension - Puisance totale - Fusible	Les informations concernant le branchement électric figurent sur la plaque signalétique apposée sur le bord interieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation	Minimale	0,5 bars (0,05 MPa)
	Maximale	8 bars (0,8 MPa)
Capacité	Couverts	12

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de

votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles PE, PS, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

Installation

Avertissement Avant toute intervention sur le lave-vaiselle, il est nécessaire de débrancher l'appareil.

Encastrement sous un comptoir

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'une vidange. Enlevez le dessus de l'appareil pour encastrer celui-ci sous un évier ou un plan de travail de cuisine. Assurez-vous que les dimensions correspondent à celles du lave-vaisselle.

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max.) ou d'eau froide.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique. Raccordez le tuyau d'alimentation à un robinet d'eau à filtre pour tuyau 3/4".

• Retirez la fiche de la prise secteur.
• Coupez le câble d'alimentation et la prise et mettez les au rebut.
• Éliminez le dispositif de blocage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Installez le plan de travail sur l'appareil si vous souhaitez l'utiliser de manière indépendante.

Le socle d'un lave-vaisselle indépendant n'est pas réglable.

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Attention n'utilisez pas des tuyaux provenant d'anciens appareils.

La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caractéristiques techniques"). Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région. Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrabouillé ou enchevêtré.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoins. Fixez correctement le contre-coude pour éviter toute fuite d'eau.

Attention. Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi.

Faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'accueil d'eau.

Tuyau de vidange

Raccordez le tuyau de vidange au robinet de sortie de l'évier.

Le diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n’oubliez pas d’enlever toute la membrane en plastique (A). Si vous oubliez d’enlever toute la membrane, les particules d’aliments risquent de s’accumuler avec le temps et de boucher l’embout du tuyau de vidange du lave-vaisselle.

Attention. Vérifiez l'étanchéité des raccords.

Branchement électrique

Avertissement Le fabricant ne peut être tenu responsable en cas de non-respect de cesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils seront un risque d'incendie.

Ne remplacez pas le câble secteur vous-même.

Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

www.electrolux.fr

www.electrolux.fr
