P2555 - Ventilateur Progress Lighting - Notice d'utilisation et mode d'emploi gratuit

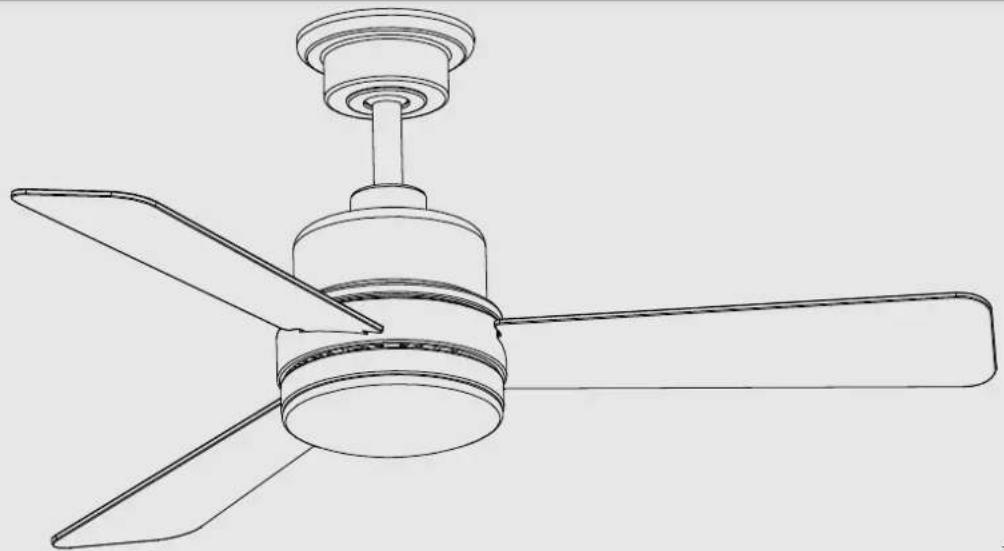

Caractéristiques techniques	Ventilateur de plafond Progress Lighting P2555, design moderne, diamètre de 52 pouces, moteur silencieux.
Utilisation	Idéal pour les espaces de vie, salons, chambres, et bureaux. Fonctionne avec télécommande pour un contrôle facile.
Maintenance et réparation	Nettoyage régulier des pales avec un chiffon doux, vérification des fixations et des câbles électriques tous les 6 mois.
Sécurité	Installation recommandée par un professionnel, respecter les normes électriques locales, ne pas utiliser en extérieur.
Informations générales	Garantie limitée de 1 an, disponible en plusieurs finitions, compatible avec des ampoules LED.

FOIRE AUX QUESTIONS - P2555 Progress Lighting

Comment puis-je installer le ventilateur Progress Lighting P2555 ?

Assurez-vous de suivre le manuel d'installation fourni avec le ventilateur. Il est recommandé de couper l'alimentation électrique avant de commencer l'installation. Si vous n'êtes pas à l'aise avec l'installation électrique, faites appel à un professionnel.

Le ventilateur ne fonctionne pas après l'installation, que faire ?

Vérifiez que l'alimentation électrique est rétablie et que le ventilateur est correctement connecté au circuit électrique. Assurez-vous également que le commutateur est en position 'ON'.

Comment puis-je changer la direction du ventilateur ?

La plupart des ventilateurs Progress Lighting P2555 ont un commutateur sur le moteur qui vous permet de changer la direction du ventilateur. Consultez le manuel pour localiser ce commutateur et suivez les instructions pour le régler en mode été ou hiver.

Comment nettoyer mon ventilateur Progress Lighting P2555 ?

Pour nettoyer les pales du ventilateur, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs. Assurez-vous que le ventilateur est éteint et débranché avant de le nettoyer.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange pour le ventilateur Progress Lighting P2555 peuvent être commandées auprès du fabricant ou chez des détaillants spécialisés en pièces de ventilateur. Consultez le site web de Progress Lighting pour plus d'informations.

Le ventilateur fait du bruit, que puis-je faire ?

Un ventilateur qui fait du bruit peut être dû à un montage incorrect ou à des pales mal équilibrées. Vérifiez que toutes les vis sont serrées et que les pales sont correctement alignées. Si le bruit persiste, il peut être nécessaire d'équilibrer les pales.

Puis-je utiliser le ventilateur Progress Lighting P2555 à l'extérieur ?

Le ventilateur P2555 est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur ou dans des environnements humides pour éviter d'endommager le moteur.

Quelles sont les dimensions du ventilateur Progress Lighting P2555 ?

Les dimensions exactes peuvent varier, mais le ventilateur P2555 a généralement un diamètre d'environ 132 cm. Consultez le manuel pour des mesures précises.

MODE D'EMPLOI P2555 Progress Lighting

Guide d'installation du ventilateur de plafond

Garantie à vie limitée

Progress Lighting garantit à l'acheteur original que ses moteurs de ventilateur sont exempts de tout défaut de fabrication et de matériaux pour aussi longtemps qu'il possède le ventilateur. Les interrupteurs à chaîne (tirette), les commutateurs d'inversion, les condensateurs et les finis en métal sont garantis exempts de tout défaut de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat. La déformation des pales en bois ou plastique n'est pas couverte par la présente garantie, ni ne sont la corrosion ou toute détérioration des finis pour les ventilateurs installés à moins de 16 km d'une côte. Certaines garanties prolongées peuvent couvrir les produits homologués ENERGY STAR®

Les ventilateurs de plafond de Progress Lighting avec sources de lumière à DEL intégrées, s'ils sont installés correctement et dans des conditions normales d'utilisation, sont garantis contre les défauts de matériaux et de fabrication qui les empêchent les sources de lumières de fonctionner conformément aux spécifications pendant (i) cinq (5) ans à compter de la date d'achat pour les modules d'éclairage à DEL et les composants électriques des ventilateurs utilisés dans les résidences unifamiliales et (ii) trois (3) ans à compter de la date d'achat pour les modules d'éclairage à DEL et les composants électriques des ventilateurs utilisés dans les applications multifamiliales ou commerciales. Les ampoules DEL fournies par Progress Lighting ne sont couvertes par aucune garantie autre que la garantie du fabricant. Les ampoules non DEL ne sont couvertes par aucune garantie.

L'acheteur original peut retourner le ventilateur défectueux au lieu d'achat avec une preuve d'achat pendant les 30 premiers jours pour obtenir un remplacement. Au bout de 30 jours, l'acheteur original DOIT communiquer avec Progress Lighting au 864 678-1000 pour réclamer une réparation ou un remplacement, selon la seule détermination de Progress Lighting et ceci constituera le seul et unique recours de l'acheteur.

Les frais de main d'œuvre et d'expédition sont exclus. La présente garantic ne couvre pas les coûts ou frais associés à la main d'œuvre (y compris, sans s'y limiter, les honoraires de l'électricien) requise pour installer, retirer ou remplacer le ventilateur ou des pièces quelconques du ventilateur.

Cette garantie ne s'applique pas à toute perte ou tout dommage résultant de (i) une usure ou altération normale, un mauvais usage, un usage abusif ou la négligence, ou (ii) une installation, une utilisation, une réparation ou un entretien incorrect(e) par l'acheteur original ou une tierce partie, y compris mais sans s'y limiter, une tension incorrecte ou une surcharge, l'utilisation des mauvais(e)s pièces ou accessoires, une réparation non autorisée (effectuée ou tentée), ou un manque d'entretien du ventilateur.

LES GARANTIES CI-DESSUS ÉTABLISSENT L'OBLIGATION TOTALE DE PROGRESS LIGHTING ET LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR ORIGINAL EN VERTU DESDITES GARANTIES, CONCERNANT TELS PRODUITS. PROGRESS LIGHTING N'EST PAS TENUE RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX OU ACCESSOIRES) RÉSULTANT D'UNE DÉFAILLANCE DU PRODUIT, EN RAISON D'UNE VIOLATION DE GARANTIE, D'UNE RUPTURE DE CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER OU RELATIVES À L'ABSENCE DE CONTREFAÇON.

Certains états et provinces ne permettent pas les restrictions quant à la durée d'une garantie implicite, ni l'exclusion ou la restriction des dommages indirects ou accessoires. Par conséquent, les restrictions et les exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. En vertu de la présente garantie, vous bénéficiez de droits juridiques particuliers; toutefois, d'autres droits peuvent s'appliquer, selon l'état ou la province où vous résidez.

Date d'achat ____

Magasin d'achat ____

N° de modèle UL P2555

N° de série ____

N° de fournisseur 111017

785247240395

785247240388

785247240371

PROGRESS LIGHTING™

Règles de sécurité....1

Déballage du ventilateur 2

Installation du ventilateur....3

Effectuer les connexions électriques .... 6

Utilisation du ventilateur....9

Entretien du ventilateur....10

Dépannage....10

Caractéristiques....11

Table des matières

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

1. Pour réduire les risques de choc électrique, assurez-vous que le courant est coupé au niveau de la boîte de disjoncteurs ou de fusibles avant de procéder à l'installation.
2. Tout le câblage doit être effectué conformément au code national de l'électricité des États-Unis ANSI/NFPA 70-1999 et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien qualifié accrédité.
3. ATTENTION : Pour réduire les risques de blessures, n'utilisez que les vis fournies avec le coffret électrique.
4. La boîte de sortie de courant et la structure de support doivent être solidement fixées et capables de supporter de manière sûre un minimum de 15,9 kg (35 lb). Utilisez uniquement des boîtes de sortie de courant homologuées cUL et portant la mention « Capable de supporter un ventilateur de 15,9 kg (35 lb) ou moins ».
5. ATTENTION : Le ventilateur doit être installé avec une distance minimale de 2,13 m entre le bas des pales et le sol.
6. N'activez pas l'interrupteur d'inversion lorsque les pales sont en mouvement. Le ventilateur doit être éteint et les pales immobiles avant d'inverser le sens de rotation des pales.
7. Ne pas placer d'objets dans la trajectoire des pales.

AVERTISSEMENT-

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION « CAPABLE DE SUPPORTER UN VENTILATEUR DE 15,9 KG (35 LB) OU MOINS » ET UTILISEZ LES VIS FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT.

AVERTISSEMENT-

POUR RÉDUIRE LES RISQUES DE BLESSURE, NE PLIEZ PAS LES SUPPORTS DE PALES (AUSSI APPELÉS « BRIDES ») PENDANT L'ASSEMBLAGE OU APRÈS L'INSTALLATION. NE PLACEZ PAS D'OBJETS DANS LA TRAJECTOIRE DES PALES.

1. Pour éviter les blessures ou éviter d'endommager le ventilateur ou d'autres objets, faites preuve de prudence en travaillant près du ventilateur ou en le nettoyant.
2. N'utilisez ni eau ni détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon à poussière ou un linge légèrement humide conviennent en général pour le nettoyage.
3. Après avoir effectué les branchements électriques, retournez les conducteurs épissés vers le haut et insérez-les soigneusement dans le coffret électrique. Les fils doivent être écartés de façon à ce que le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement soient d'un même côté du coffret électrique et le conducteur non mis à la terre de l'autre côté du coffret électrique.
4. Les schémas électriques sont fournis à titre indicatif seulement. Les luminaires qui ne sont pas emballés avec le ventilateur doivent être homologués cUL et porter une mention spécifiant qu'ils peuvent être utilisés avec ce type de ventilateur. Les interrupteurs doivent être homologués cUL pour usage général. Consultez les instructions fournies avec les luminaires et les interrupteurs pour un assemblage approprié.
5. Toutes les vis de pression doivent être vérifiées et resserrées au besoin avant l'installation.
6. AVERTISSEMENT : Pour réduire les risques d'incendie ou de choc électrique, ce ventilateur ne devrait être utilisé qu'avec le dispositif de contrôle de la vitesse, pièce n° UC9031 (P2630), fabriqué par Rhine Electronic Co., Ltd.
7. Convient à une utilisation avec les dispositifs de contrôle de la vitesse transistorisés.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UN INTERRUPTEUR/UNE COMMANDE ISOLÉ(E).

1. Règles de sécurité

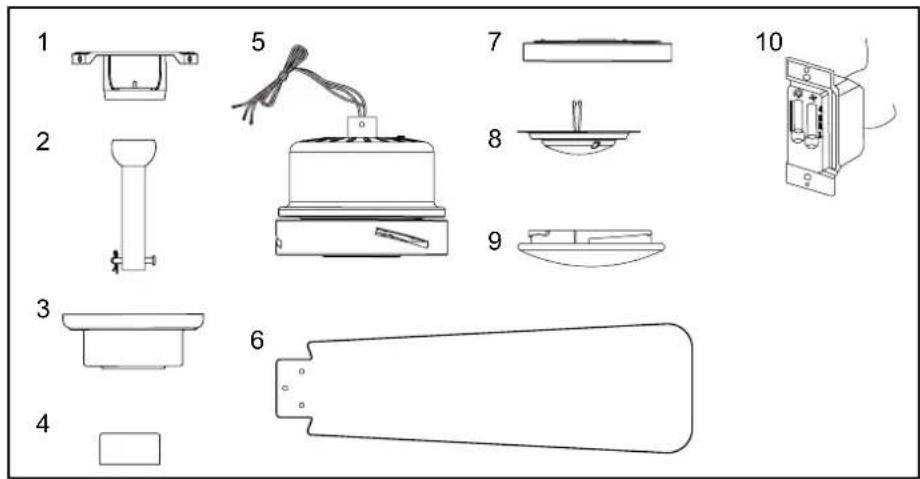

Déballez votre ventilateur et vérifiez le contenu de l'emballage. Les articles suivants devraient s'y trouver :

1. Traverse (à l'intérieur de la monture)
2. Ensemble boule/tige de suspension de 11,43 cm (goupille de suspension et goupille de verrouillage préfixées)
3. Monture avec anneau de monture (fixé)

4. Couvercle décoratif du collet du moteur

5. Moteur du ventilateur

6. Pales (3)
7. Bac de luminaire
8. Adaptateur de luminaire
9. Abat-jour en verre
10. Commande murale

a. Quincaillerie de fixation des pales (10 vis)
b. Quincaillerie électrique et trousse d'équilibrage
(3 capuchons de connexion en plastique, 1 trousse d'équilibrage des pales)

2. Déballage du ventilateur

Outils requis

Tournevis cruciforme ou à empreinte fendue, clé à molette, escabeau et coupe-fils.

Options d'installation

Si un coffret électrique n'est pas déjà installé, lisez les instructions suivantes. Coupez l'alimentation électrique en retirant les fusibles ou déclenchant les disjoncteurs.

Fixez le coffret électrique directement à la structure du bâtiment. Utilisez les pièces de fixation et les matériaux de construction appropriés. Le coffret électrique et son support doivent être en mesure de supporter le plein poids du ventilateur en mouvement (soit au moins 15,9 kg [35 lb]). N'utilisez pas de coffrets électriques en plastique.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION « CAPABLE DE SUPPORTER UN VENTILATEUR DE 15,9 KG (35 LB) OU MOINS » ET UTILISEZ LES VIS FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT. IL SE PEUT QUE LES COFFRETS ÉLECTRIQUES UTILISÉS COURAMMENT POUR LE SUPPORT DE LUMINAIRES NE CONVIENNENT PAS AUX VENTILATEURS ET PEUVENT DEVOIR ÊTRE REMPLACÉS, EN CAS DE DOUTE, CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ.

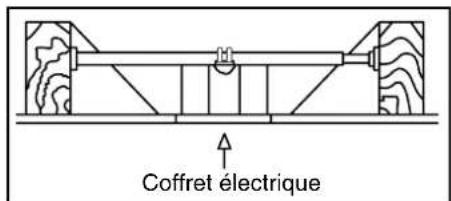

Les Figures 1, 2 et 3 illustrent les différentes façons d'installer le coffret électrique.

Coffret électrique

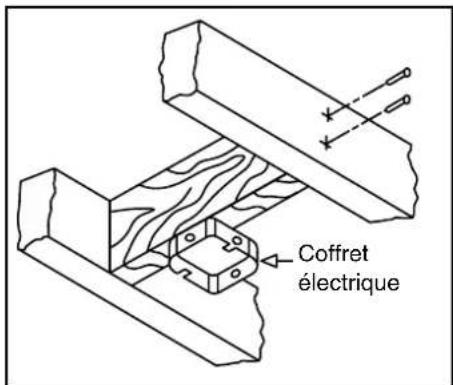

Figure 1

Coffret électrique

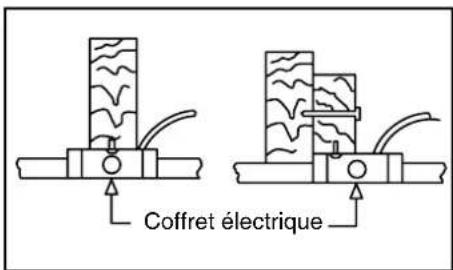

Figure 2

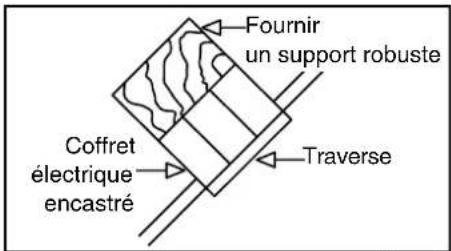

Fournir un support robuste Coffret électrique encastré Traverse

Figure 3

Remarque : Une tige de suspension plus longue peut s'avérer nécessaire pour maintenir une distance correcte entre les pales et le plafond dans le cas d'une installation sur un plafond présentant une forte pente. L'angle maximal permis est de 30°.

Coffret électrique

Figure 4

Pour suspendre le ventilateur là où il y a déjà un luminaire mais pas de solive, utilisez une barre de suspension comme illustré à la Figure 4.

3. Installation du ventilateur

Suspension du ventilateur

N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes suivantes pour suspendre le ventilateur correctement.

REMARQUE : Ce ventilateur est recommandé pour une installation au plafond normale à l'aide de la tige de suspension fournie avec le ventilateur. Pour une installation au plafond normale avec la tige de suspension de 11,43 cm, l'espace entre le plafond et le bas des pales du ventilateur sera d'environ 30,48 cm.

Installation standard au plafond

1. Retirez l'anneau de monture de la monture en le tournant vers la droite jusqu'à ce qu'il soit déverrouillé. (Figure 5)
2. Retirez la traverse de la monture en desserrant les quatre vis sur le dessus de la monture. Retirez les deux vis sans empreinte fendue et desserrez les vis à empreinte fendue. Cela vous permettra de retirer la traverse. (Figure 6)
3. Retirez la goupille de suspension et la goupille de verrouillage de la tige de suspension.
4. Faites passer les fils sortant du dessus du moteur du ventilateur par le couvercle décoratif du collet du moteur puis par l'anneau de monture. Assurez-vous que les ouvertures en fente sont orientées vers le haut. Faites passer les fils à travers la monture et ensuite à travers l'ensemble boule/tige de suspension. (Figure 7)

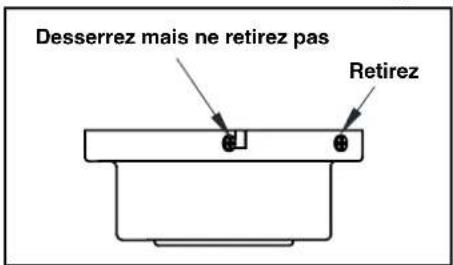

5. Desserrez, sans les retirer, les vis de pression du collet sur le dessus du boîtier du moteur.

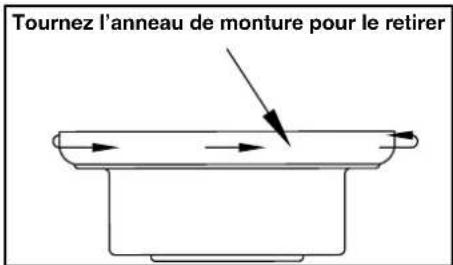

Tournez l'anneau de monture pour le retirer

Figure 5

Desserrez mais ne retirez pas Retirez

Figure 6

1. Alignez les trous au bas de la tige de suspension avec les trous du collet sur le dessus du boîtier du moteur. (Figure 7) Insérez avec précaution la goupille de suspension dans les trous du collet et de la tige de suspension. Faire attention à ne pas coincer les fils à l'intérieur de la tige de suspension avec la goupille de suspension. Insérez la goupille de verrouillage dans le trou près de l'extrémité de la goupille de suspension jusqu'à ce qu'elle se bloque en place, tel qu'indiqué dans le médaillon circulaire de la Figure 7.

2. Resserrez les vis de pression sur le collet sur le dessus du boîtier du moteur.

3. Assurez-vous que l'œillet est correctement fixé sur le couvercle du collet, Glissez ensuite le couvercle du collet sur la tige de suspension jusqu'à ce qu'il repose sur le boîtier du moteur. Assurez-vous que la monture et le couvercle du collet sont correctement orientés.
4. Passez à la section « Installation du ventilateur ».

AVERTISSEMENT

LE VENTILATEUR POURRAIT SE DESSERRER ET POSSIBLEMENT TÔMBER SI LES VIS DE PRESSION NE SONT PAS BIEN SERRÉES LORS DE L'ÉTAPE 7.

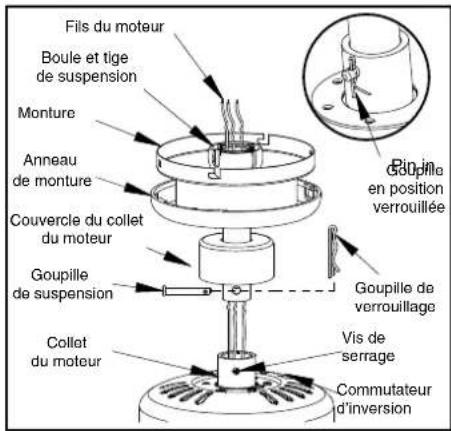

Fils du moteur Boule et tige de suspension Monture Anneau de monture Couvercle du collet du moteur Goupille de suspension Collet du moteur Vis de serrage Commutateur d'inversion Goupille en position verrouillée

Figure 7

Installation du ventilateur sur le coffret électrique

ATTENTION

POUR FIXER LE VENTILATEUR À UN PLAFOND EN PENTE, IL FAUT UTILISER LA MÉTHODE D'INSTALLATION NORMALE AVEC LA BOULE ET LA TIGE DE SUSPENSION. LA TRAVERSE DOIT ÊTRE INSTALLÉE DE FAÇON À CE QUE LES OUVERTURES SOIENT DU CÔTÉ INFÉRIEUR EN LA FAISANT GLISSER DU HAUT VERS LE BAS.

1. Faites passer les fils d'alimentation de 120 volts par l'orifice central de la traverse, tel qu'indiqué sur la Figure 8.
2. Fixez la traverse sur le coffret électrique à l'aide des vis de montage fournies avec le coffret électrique. Notez que le côté plat de la traverse est dirigé vers le coffret électrique. (Figure 8)
3. Serrez bien les deux vis sur le coffret électrique.
4. Soulevez avec précaution l'ensemble du ventilateur vers la traverse, Assurez-vous que la languette de la traverse est correctement fixée dans le sillon de la boule de suspension. (Figure 9)

AVERTISSEMENT

SI LA MÉTHODE D'INSTALLATION NORMALE AVEC LA BOULE ET LA TIGE DE SUSPENSION EST UTILisée, LA LANGUETTE DE L'ANNEAU QUI SE TROUVE AU BAS DE LA TRAVERSE DOIT REPOSER DANS LE SILLON DE LA BOULE DE SUSPENSION. LE CÂBLAGE POURRAIT ÊTRE ENDOMMAGÉ SI LA LANGUETTE N'EST PAS PLACÉE CORRECTEMENT DANS LE SILLON.

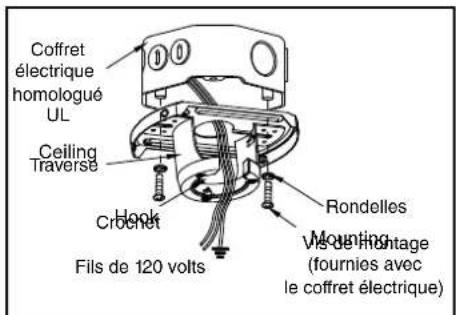

Coffret électrique homologué UL Ceiling Traverse Hook Crochet Fils de 120 volts Rondelles Mounting (fournies avec le coffret électrique)

Figure 8

Effectuer les connexions électriques

N'OUBLIEZ PAS de couper l'alimentation électrique. Si vous pensez ne pas avoir les connaissances ou l'expérience nécessaires en matière de câblage, confiez l'installation du ventilateur à un électricien accrédité.

Suivez les étapes ci-dessous pour brancher le ventilateur au câblage de la maison. Utilisez les capuchons de connexion fournis avec le ventilateur. Assurez ces connexions avec du ruban isolant. Assurez-vous qu'il n'y a aucun fil ou connexion desserré(c). (Figure 10)

1. Une fois que l'électricité est coupée au boîtier de fusibles principal ou au panneau de disjoncteur, retirez la plaque murale et l'interrupteur existants.
2. Continuez pour connecter les fils comme suit (assurez-vous que les interrupteurs à glissière du ventilateur et du luminaire sur la commande murale sont en position « OFF (ARRÊT) »; connectez le fil noir uni de la commande murale au fil bleu du ventilateur. Connectez le fil rouge ou bleu de la commande murale au fil noir du ventilateur. Connectez le fil à rayures noires et blanches de la commande murale au fil sous tension de 120 volts c.a. Fixez solidement les connexions à l'aide des capuchons de connexion fournis.

Si votre boîte de sortie de courant a un fil de mise à la terre (vert ou en cuivre nu), connectez-le au fil de mise à la terre de l'émetteur mural; sinon, connectez le fil de mise à la terre de l'émetteur mural directement à l'une des vis de la boîte de sortie de courant.

1. Fixez solidement la commande murale UC9031 (P2630) sur la boîte de sortie de courant en utilisant les deux vis n° 6-81,28 cm x 1,9 cm fournies.
2. Fixez solidement la têtière à la commande murale avec les deux vis n° 6-81,28 cm x 1,9 cm fournies.

REMARQUE : Reportez-vous aux schémas au dos de la commande murale.

REMARQUE

L'INSTALLATION DE CETTE COMMANDE MURALE EXIGE QUE LE CÂBLE À TROIS CONDUCTEURS AVEC FIL MIS À LA TERRE SOIT ACHEMINÉ ENTRE LE BOÎTIER DE COMMANDE MURALE ET LA PRISE DU VENTILATEUR DE PLAFOND.

AVERTISSEMENT-

CHACUN DES CAPUCHONS DE CONNEXION FOURNIS AVEC CE VENTILATEUR EST CONÇU POUR RECEVOIR AU PLUS UN FIL DE CÂBLAGE DOMESTIQUE DE CALIBRE 12 ET DEUX FILS PROVENANT DU VENTILATEUR. SI LE CALIBRE DU FIL DE CÂBLAGE DOMESTIQUE EST SUPÉRIEUR À 12 OU S'IL Y A PLUS D'UN FIL DE CÂBLAGE DOMESTIQUE À BRANCHER AU CÂBLAGE DU VENTILATEUR, CONSULTER UN ÉLECTRICIEN POUR CONNAÎTRE LA TAILLE DE CAPUCHONS DE CONNEXION À UTILISER.

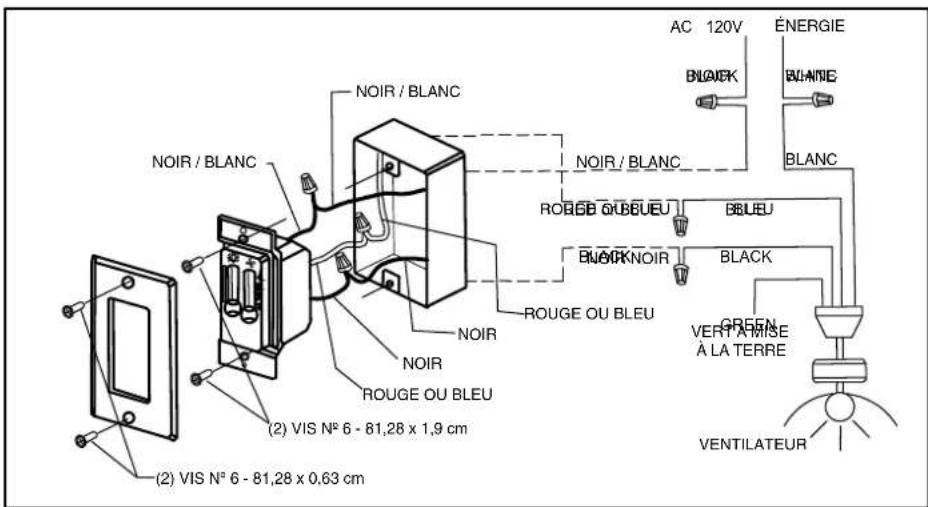

AC 120V ÉNERGIE BLANIC BLANC NOIR / BLANC NOIR / BLANC ROUGE OU BLEU ROUGE OU BLEU BLUEU BLACK GREEN VERTA MISE À LA TERRE VENTILATEUR (2) VIS N° 6 - 81,28 x 1,9 cm (2) VIS N° 6 - 81,28 x 0,63 cm

Figure 10

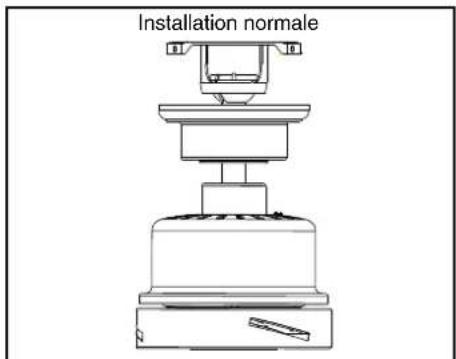

Achèvement de l'installation INSTALLATION NORMALE

AVERTISSEMENT-

SI LA MÉTHODE D'INSTALLATION NORMALE AVEC LA BOULE ET LA TIGE DE SUSPENSION EST UTILisée, LA LANGUETTE DE L'ANNEAU QUI SE TROUVE AU BAS DE LA TRAVERSE DOIT REPOSER DANS LE SILLON DE LA BOULE DE SUSPENSION. LE CÂBLAGE POURRAIT ÊTRE ENDOMMAGÊ SI LA LANGUETTE N'EST PAS PLACÉE CORRECTEMENT DANS LE SILLON.

1. Alignez les fentes de blocage de la monture de plafond et les deux vis de la traverse. Poussez la monture pour engager les vis dans les fentes et tournez dans le sens des aiguilles d'une montre pour verrouiller le tout en place. Serrez immédiatement les deux vis de montage à fond.
2. Placez les deux autres vis de montage dans les orifices de la monture et serrez-les bien.
3. Installez l'anneau de monture décoratif en alignant les fentes de l'anneau avec les vis de la monture. Tournez l'anneau dans le sens inverse des aiguilles d'une montre pour le verrouiller en place.
4. Les pales du ventilateur peuvent désormais être installées.

Installation des pales du ventilateur

1. Insérez la pale dans la fente du volant-moteur central. Alignez les trois trous de vis de la pale avec les trous de vis du volant-moteur et fixez en place à l'aide des vis fournies. (Figure 11)
2. Répétez cette étape pour les autres pales.

Équilibrage des pales

Les pales sont regroupées par poids. En raison de la variation de densité du bois naturel, il se peut que le ventilateur oscille, et ce, même si les pales sont équilibrées en poids.

Les étapes suivantes devraient permettre de corriger l'oscillation du ventilateur. Effectuez une vérification après chacune des étapes.

1. Vérifiez si toutes les vis des pales sont bien serrées.

2. La plupart des problèmes d'oscillation sont causés par la hauteur inégale des pales. Vérifiez la hauteur des pales en choisissant un point au plafond, au-dessus de l'extrémité de l'une des pales. Mesurez la distance entre un point au centre de chaque pale et le point au plafond. Mesurez cette distance de la façon illustrée à la Figure 12. Faites tourner le ventilateur pour que la pale suivante soit en position pour la mesure. Répétez pour chaque pale. Les écarts de mesures devraient être inférieurs à 3,17 mm. Faites fonctionner le ventilateur pendant 10 minutes.

3. Assurez-vous que la monture est fixée bien serrée sur la traverse et que la traverse est aussi solidement serrée sur le coffret électrique.

4. L'échange réciproque de pales adjacentes peut redistribuer le poids et résulter en un fonctionnement plus en douceur.
5. Utilisez le nécessaire d'équilibrage des pales si les pales oscillent toujours.

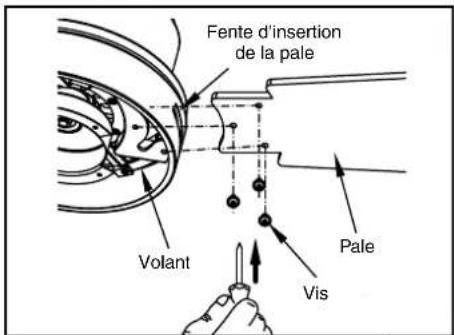

Fente d'insertion de la pale Volant Pale Vis

Figure 11

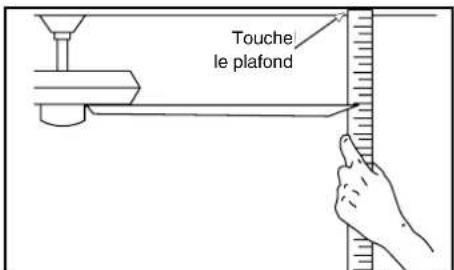

Touche le plafond

Figure 12

Installation du luminaire et de l'abat-jour en verre

ATTENTION - Pour réduire les risques de choc électrique, débranchez le circuit d'alimentation électrique avant d'installer le luminaire.

REMARQUE

LE VERRE ÉTANT FRAGILE, IL FAUT PRENDRE LES PRÉCAUTIONS NÉCESSAIRES LORS DE L'INSTALLATION DU LUMINAIRE ET DE L'ABAT-JOUR EN VERRE.

1. Desserrez sans les retirer deux des trois vis de montage du moteur du ventilateur; retirez une vis de montage. (Figure 13)
2. Poussez le bac du luminaire vers le haut jusqu'au moteur du ventilateur de façon à ce que les deux têtes de vis desserrées tiennent dans les fentes en trou de serrure. Tournez le bac du luminaire dans le sens des aiguilles d'une montre et serrez les vis. Réinsérez la vis qui a été retirée à l'étape 1 et serrez-la fermement. (Figure 13)
3. Retirez une vis du bac du luminaire et desserrez mais ne retirez pas les deux autres vis. Connectez les fils du luminaire aux fils provenant du moteur du ventilateur en branchant les fiches d'adaptation moulées ensembles. Insérez soigneusement tous les fils et les épissures dans le capuchon d'interrupteur. (Figure 14)
4. Poussez le luminaire vers le haut, de façon à ce que les deux têtes de vis desserrées tiennent dans les fentes en trou de serrure.

Tournez le luminaire dans le sens des aiguilles d'une montre et serrez les vis. Réinsérez la vis qui a été retirée à l'étape 3 et serrez-la fermement. (Figure 15)

1. Placez l'abat-jour en verre sur le bac du luminaire en alignant les trois parties plates en haut de l'abat-jour avec les trois crans relevés du bac du luminaire. Tournez l'abat-jour dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête. (Figure 15)

REMARQUE

VÉRifiez RÉGULIÈREMENT QUE L'ABAT-JOUR EN VERRE EST COMPLÈTEMENT VISSE DANS LE SENS DES AIGUILLES D'UNE MONTRE DANS LE BAC DE LUMINAIRE. Light Kit Adaptateur de luminaire Luminaire Vis de montage (3)

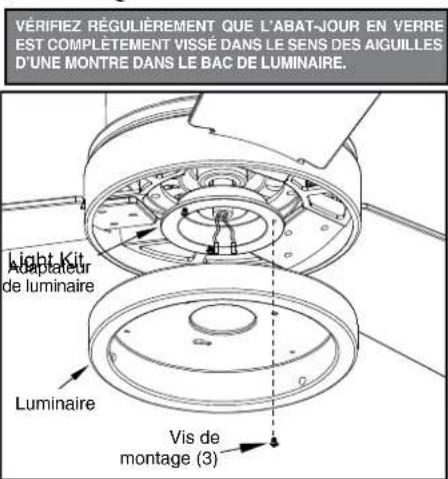

Figure 13

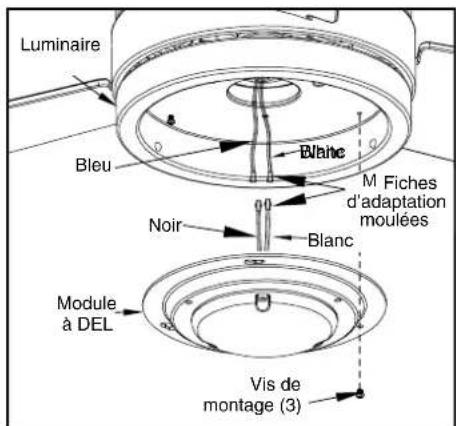

Luminaire Bleu Blanc M Fiches d'adaptation moulées Noir Blanc Module à DEL Vis de montage (3)

Figure 14

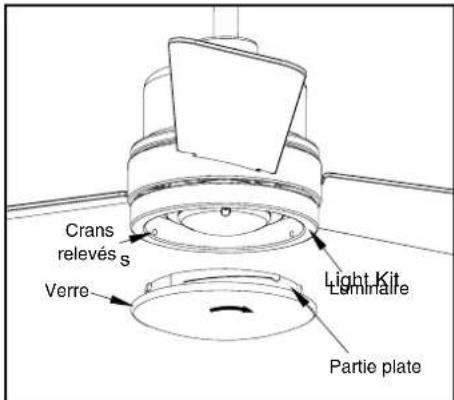

Crans relevés s Verre Light Kit Leminaire Partie plate

Figure 15

Les réglages pour temps chaud ou frais varient notamment en fonction de la taille de la pièce, de la hauteur du plafond et du nombre de ventilateurs dans la pièce.

Le ventilateur est expédié avec le commutateur d'inversion réglé pour faire circuler l'air vers le bas. Pour inverser la direction du débit d'air, il suffit d'éteindre le ventilateur, d'attendre que les pales s'immobilisent complètement, puis de glisser le commutateur d'inversion (situé en haut du boîtier du moteur, voir la Figure 7 à la page 4) en position inverse et de remettre le ventilateur en marche. Les pales du ventilateur tourneront dans la direction inverse et le débit d'air sera dirigé vers le haut.

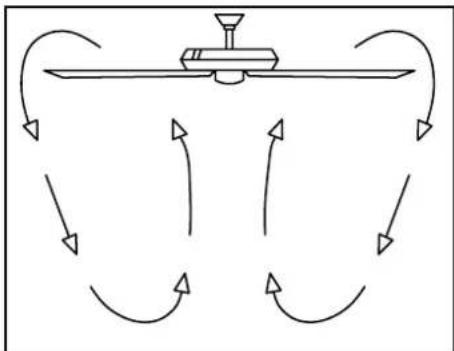

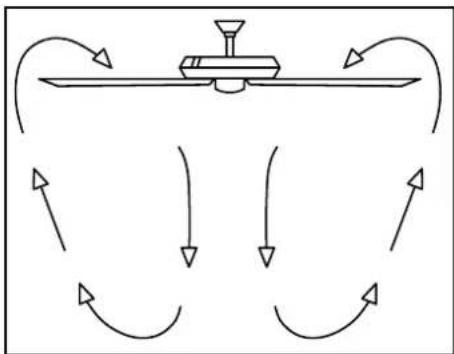

Par temps chaud - (marche avant) Un débit d'air descendant crée un courant d'air rafraîchissant, comme illustré à la Figure 16. Ce qui permet d'utiliser un réglage de climatisation plus élevé sans nuire au confort.

Par temps frais - (marche arrière) Un débit d'air ascendant fait descendre l'air chaud du plafond, comme illustré à la Figure 17. Ce qui permet d'utiliser un réglage de chauffage plus bas sans nuire au confort.

Figure 16

Figure 17

9. Utilisation du ventilateur

Entretien du ventilateur

Voici quelques suggestions pour l'entretien de votre ventilateur.

1. En raison du mouvement naturel du ventilateur, certains raccords peuvent se desserrer. Vérifiez les raccords de support, les supports et les fixations des pales deux fois par an. Vérifiez qu'ils sont solidement fixés. (il n'est pas nécessaire d'enlever le ventilateur du plafond).
2. Nettoyez le ventilateur régulièrement pour conserver son aspect neuf au fil des années. N'utilisez pas d'eau car cela risque d'endommager le moteur ou le bois, ou même de provoquer une électrocution. Utilisez uniquement une brosse douce ou un linge non pelucheux afin d'éviter d'égratigner le fini. Le revêtement est recouvert d'une laque afin d'en réduire la décoloration ou le ternissement. Attention : Assurez-vous que l'alimentation électrique est coupée avant de nettoyer le ventilateur.
3. Vous pouvez appliquer une fine couche de produit à polir sur le bois pour le protéger et l'embellir. Masquez les petites égratignures avec un peu de cirage.
4. Il n'est pas nécessaire de lubrifier le ventilateur. Le moteur est doté de roulements scellés à graissage permanent.

Dépannage

Problème

Le ventilateur ne se met pas en marche

Le ventilateur est bruyant

Solution

1. Vérifiez les fusibles ou les disjoncteurs principaux ou divisionnaires.

2. Vérifiez les connexions des fils de ligne au ventilateur et les connexions dans le boîtier de l'interrupteur mural. ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée.

3. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

4. Assurez-vous que les vis qui fixent les supports de pales au moyeu du moteur sont bien serrées.
5. Assurez-vous que les capuchons de connexion ne s'entrechoquent pas ou ne se battent pas contre la paroi intérieure du boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation électrique est coupée.
6. Accordez une période de « rodage » de 24 heures. La plupart des bruits d'un ventilateur neuf disparaissent au cours de cette période.
7. Assurez-vous que la monture se trouve à une courte distance du plafond. Elle ne doit pas être en contact avec le plafond.
8. Assurez-vous que la boîte de sortie de courant est bien fixée et que des coussinets isolants en caoutchouc ont été installés entre la traverse et le coffret électrique.

AVERTISSEMENT-

ASSUREZ-VOUS QUE L'ALIMENTATION ÉLECTRIQUE A ÉTÉ COUPÉE AU TABLEAU DE DISTRIBUTION AVANT DE TENTER D'EFFECTUER UNE RÉPARATION. CONSULTEZ LA SECTION « EFFECTUER LES CONNEXIONS ÉLECTRIQUES ».

10. Entretien du ventilateur et dépannage

TAILLE DU VENTILATEUR	VITESSE VOLTS		PUISSANCE DU VENTILATEUR CONSOMMATION (SANS LUMINAIRE) WATTS	DÉBIT D'AIR PF/MIN	RENDEMENT ÉNERGÉTIQUE DU DÉBIT D'AIR (PLUS ÉLEVÉ EST MIEUX) PI3 PAR MIN/WATT	POIDS NET	POIDS BRUT	PIEDS3
132 cm	Faible	120 42 4306	9 1999 222			6,69 kg	7,5 kg	1,43
	Élevée		103

Tous droits réservés

11. Caractéristiques
