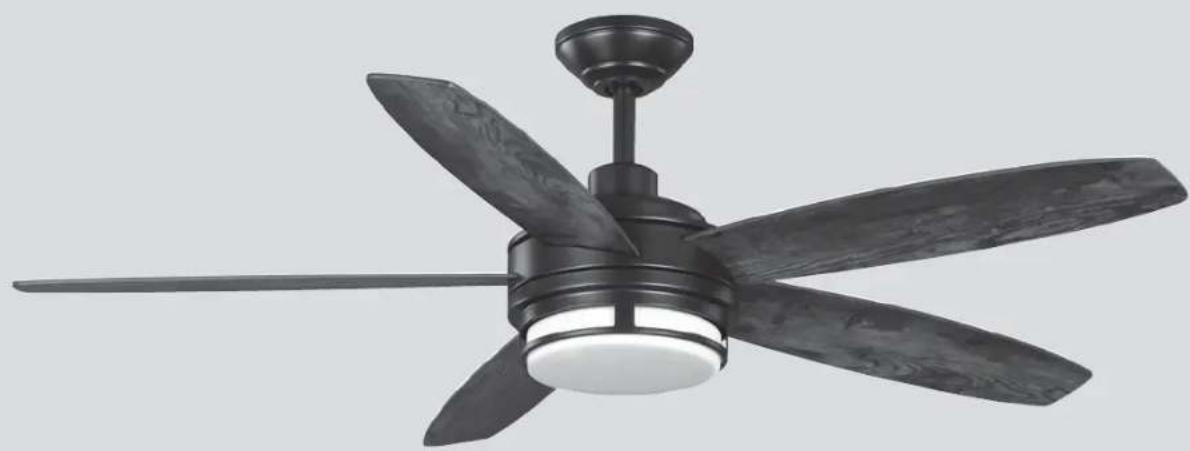

P250036 - Ventilateur Progress Lighting - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec luminaire LED intégré
Marque	Progress Lighting
Modèle	P250036
Nombre de pales	5
Caractéristiques de l'éclairage	Luminaire LED 24 W, abat-jour en verre
Tension d'alimentation	120 V, 60 Hz
Puissance du moteur	Non spécifié (moteur standard)
Vitesses	3 vitesses (boutons ●, ●●, ●●●)
Inverseur de sens	Oui (été/hiver)
Télécommande	Oui, avec 16 codes de fréquence, pile 12V
Hauteur minimale de montage	2,1 m (7 pi) du bord de fuite des pales au sol
Poids supporté par le boîtier	Minimum 15,8 kg (35 lb)
Angle de plafond maximal	24°
Portée de la télécommande	Jusqu'à 6 m (20 pi)
Garantie moteur	À vie limitée (acheteur initial)
Garantie LED et composants électriques (résidentiel)	5 ans
Garantie LED et composants électriques (multifamilial/commercial)	3 ans
Garantie interrupteurs et finis	1 an
Entretien	Chiffon sec ou légèrement humide ; ne pas utiliser d'eau ni détergent
Lubrification	Roulements lubrifiés à vie, aucune huile nécessaire
Pièces détachées	Contacter Progress Lighting au 864 678-1000
Sécurité	Couper le courant avant installation ; utiliser un boîtier cUL pour support de ventilateur
Poids du ventilateur (estimation)	Environ 8 kg (non spécifié, estimation basée sur capacité du boîtier)
Diamètre des pales	Non spécifié (standard 52 po ou 132 cm typique)

FOIRE AUX QUESTIONS - P250036 Progress Lighting

Quelle est la hauteur minimale de montage du ventilateur P250036 ?

Le ventilateur doit être monté à une hauteur minimale de 2,1 m (7 pieds) entre le bord de fuite des pales et le sol.

Puis-je utiliser un variateur mural avec ce ventilateur ?

Non, ce ventilateur ne doit pas être utilisé avec une commande murale d'intensité d'éclairage. Utilisez uniquement la télécommande fournie.

Comment inverser le sens de rotation du ventilateur ?

Utilisez le commutateur d'inversion situé sur le boîtier supérieur du moteur. Pour l'été, faites glisser le commutateur à gauche (sens inverse des aiguilles d'une montre) pour créer un flux d'air rafraîchissant. Pour l'hiver, à droite (sens horaire) pour redistribuer l'air chaud du plafond. Attendez l'arrêt complet du ventilateur avant de changer la position.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont insérées correctement (pile 12V). Assurez-vous que les interrupteurs DIP du récepteur et du transmetteur sont sur la même position. Évitez d'utiliser un variateur mural. La distance maximale entre le transmetteur et le récepteur est de 6 m (20 pi).

Comment nettoyer le ventilateur ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais d'eau ou de détergent, car cela pourrait endommager le moteur ou les pales en bois. Pour les pales en bois, une légère couche de cire pour meubles peut être appliquée.

Le ventilateur tremble : que faire ?

1. Vérifiez que toutes les vis des pales et des supports sont bien serrées. 2. Mesurez la distance de chaque pale au plafond : elles doivent être à moins de 3 mm (1/8 po) les unes des autres. 3. Utilisez le kit d'équilibrage fourni. 4. Si nécessaire, permutez deux pales adjacentes pour redistribuer le poids.

Quelle est la garantie du ventilateur P250036 ?

Le moteur est garanti à vie pour l'acheteur initial. Les interrupteurs, condensateurs et finis métalliques sont garantis 1 an. Les modules LED et composants électriques sont garantis 5 ans pour un usage résidentiel unifamilial et 3 ans pour multifamilial/commercial. Les ampoules non-LED ne sont pas couvertes.

Comment installer le luminaire LED ?

Après avoir monté le ventilateur, retirez une vis de la plaque de montage, desserrez les deux autres. Connectez les connecteurs 2 broches (bleu à blanc, noir à noir) du luminaire à ceux du moteur. Fixez le luminaire en tournant jusqu'à ce qu'il se verrouille, puis serrez les vis. Enfin, vissez l'abat-jour en verre dans le sens horaire.

Puis-je installer le ventilateur sur un plafond incliné ?

Oui, le ventilateur peut être installé sur un plafond incliné jusqu'à 24°. Pour des pentes plus fortes, une tige de suspension plus longue peut être nécessaire (non fournie).

Que faire si le ventilateur est bruyant après installation ?

1. Vérifiez que toutes les vis du boîtier moteur et des supports de pales sont serrées. 2. Assurez-vous que les connexions électriques ne frottent pas contre la boîte. 3. Laissez le ventilateur fonctionner pendant 24 heures pour le rodage. 4. Vérifiez que le dôme ne touche pas le plafond.

MODE D'EMPLOI P250036 Progress Lighting

Manuel d'installation du ventilateur de plafond

Garantie à vie limitée

Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont exempts de défauts électriques ou mécaniques tant que l'acheteur initial est propriétaire du ventilateur. Les interrupteurs à chaînette, les interrupteurs inverseurs, les condensateurs et les finis métalliques sont garantis contre les défauts de matériaux ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales de bois ou de plastique n'est pas couvert par la présente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de dix milles d'un bord de mer. Les garanties prolongées pour les produits homologués ENERGY STAR® peuvent s'appliquer.

Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progress Lighting dotés d'une source lumineuse à DEL intégrée sont garantis contre les défauts de matériaux et de fabrication causant le non fonctionnement de la source lumineuse selon les spécifications pendant (i) cinq (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences multifamiliales et pour les utilisations commerciales. Les ampoules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabricant. Les ampoules autres qu'à DEL ne sont assorties d'aucune garantie.

En fournissant la preuve d'achat, l'acheteur initial peut retourner le ventilateur défectueux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplacé. Après 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.

Main-d'oeuvre et expédition exclus. La présente garantie ne couvre par les coûts et les frais associés à la main-d'oeuvre (y compris, sans s'y limiter, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.

La présente garantie ne s'applique pas en cas de perte ou de dommage découlant (i) de l'usure normale, de l'altération ou d'un usage incorrect, abusif ou négligent ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inadéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inadéquate ou une surtension, l'utilisation de pièces ou d'accessoires inadéquats, une réparation non autorisée (effectuée ou tentée) ou l'omission d'entretenir le ventilateur.

LES GARANTIES QUI PRÉCÈDENT ÉNONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CHAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR LIÉ À CES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS) ATTRIBUABLES À LA DÉFECTUOSITÉ DU PRODUIT, QU'ILS SOIENT LIES À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DU CONTRAT OU AUTRE. LA PRESENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'UTILITÉ À UNE FIN PARTICULIERE OU D'ABSENCE DE CONTREFAÇON.

Certains États ne permettent pas de limitation à la durée implicite d'une garantic ou d'exclusion ou de limitation des dommages accessoires ou consécutifs. Par conséquent, les limitations ci-dessus pourraient ne pas s'appliquer

Date de l'achat ____

Magasin

N° de modèle ____

N° de série ____

N° du fournisseur 109226

785247240586
785247240609
785247240593

PROGRESS LIGHTING™

Règles de sécurité.... 1.

Déballer votre ventilateur.... 2.

Installation du ventilateur....3.

Installation de la luminaire led et l'abat-jour en verre 9.

Le fonctionnement de votre transmetteur....10.

Entretien du ventilateur....11.

Spécifications....13.

Table des matières

1. Pour réduire les risques de décharge électrique, s'assurer que l'électricité est coupée au disjoncteur ou au boîtier de fusibles avant de commencer.
2. Tous les câblages doivent se conformer au Code National de électricité et aux normes électriques locales. L'installation électrique doit être effectuée par un électricien licencié qualifie.
3. Le boîtier de prise et son support doivent être attachés correctement et capables de supporter fiablement un poids minimum de 15.8 kg (35 livres). Utiliser seulement les boîtiers de prise homologués par l'cUL et portant l'étiquette "POUR LE SUPPORT DE VENTILATEUR".
4. Le ventilateur doit être monté à une hauteur minimum de 2.1m (7 pieds) entre le bord de fuite des ailettes et le sol.
5. Éviter de placer des objets en travers des ailettes.
6. Pour éviter les blessures ou les dommages du ventilateur et autres articles, faire attention en travaillant sur le ventilateur ou en le nettoyant.
7. Ne pas utiliser d'eau ou de détergent pout nettoyer le ventilateur ou ses ailettes. Un chiffon de poussière sec ou un chiffon légèrement humide suffit pour la plupart des nettoyages.
8. Après le branchement électrique, las épissures de conducteurs doivent être orientées vers le haut et poussées soigneusement dans le boîtier de prise. Les fils doivent être éloignés les uns des autres, et le conducteur mis à la terre et le conducteur de mise à la terre de l'appareil doivent être placés sur un coté du boîtier de prise.
9. Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.
10. Adapté pour une utilisation avec la commande de vitesse à l'état solide.

1. Règles de sécurité

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURE, NE PLIEZ PAS LES SUPPORTS DE PALE (AUSSI APPELÉS BRIDES) PENDANT L'INSTALLATION DES CROCHETS, L'ÉQUILIBRAGE DES PALES OU LE NETTOYAGE DU VENTILATEUR.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE, DE BLESSURE CORPORELLE, INSTALLER À UNE BOÎTE DE SORTIE CAPABLE DE « SOUTENIR UN VENTILATEUR DE 15,8 KG (35 LB) OU MOINS » ET UTILISER LES VIS D'INSTALLATION COMPRISES AVEC LA BOÎTE DE SORTIE. LA PLUPART DES BOÎTES DE SORTIE UTILISÉES POUR SOUTENIR LES LUMINAIRES SONT INADAPTEES AU SOUTIEN D'UN VENTILATEUR ET POURRAIENT EXIGER UN REMPLACEMENT. À CAUSE DE L'INSTALLATION COMPLEXE DE CE VENTILATEUR, NOUS RECOMMANDONS LES SERVICES D'UN MAÎTRE ÉLECTRICIEN.

REMARQUE

LIRE ET CONSERVER CES INSTRUCTIONS

Déballez votre ventilateur et vérifiez le contenu de l'emballage. Vous devriez trouver les éléments suivants :

1. Desserrez les parties contenus dans un sac :

a. Matériel de fixation de pales (16 vis, 16 rondelles en fibres)

b. Matériel de montage Connecteurs de fil en plastique (3Pcs.)

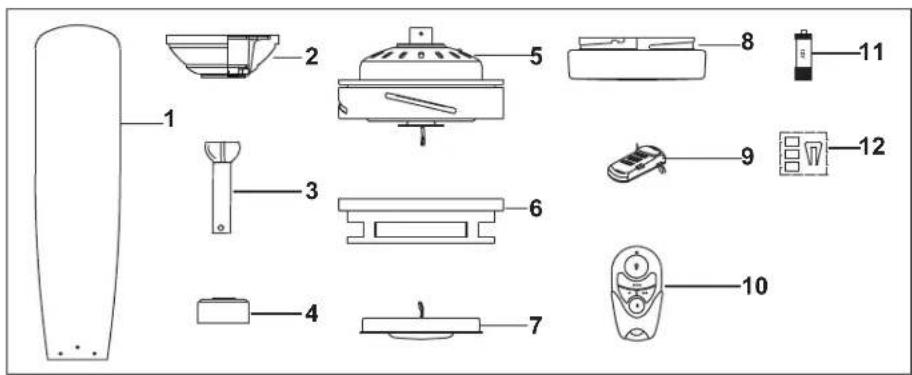

1. Ensemble de lames (5)
2. Assemblage du baldaquin
3. Assemblage de boule et de tiges
4. Couvercle de collier
5. Assemblage du moteur de ventilateur

6. Plaque de montage

7. Luminaire LED de 24 watt

8. Abat-jour en verre
9. Récepteur avec 6 écrous de plastique
10. Transmetteur + support + 2 vis de montage
11. Pile de 12V
12. Kit de balancement

Déballer votre ventilateur 2.

Outils nécessaires

Tournevis Phillips, tournevis à lame plate, clé réglable, marchepied et couteau à fil.

Options de montage

S'il n'existe pas de boîtier de montage, il faut lire les instructions suivantes. fusibles ou en coupant les disjoncteurs. Débrancher le courant en retirant les.

Attacher le boîtier de prise directement sur la structure du batiment. Utiliser des attaches et des matériaux de construction appropriés. Le boîtier de prise et son entièrement le poids dynamique du support doivent être capables de supporter ventilateur (au moins 15.9 kg-35 livres). Ne pas utiliser de boîtier de prise en plastique.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, DE DEHARGE ELECTRIQUE ET DE BLISSURES CORPORELLES, N'UTILISER QUE DES BOÎTES DE BRANCHEMENT ETIQUETTES POUR LA SUSPENSION DE VENTILATEURS AINSI QUE LES VIS DE MONTAGE FOURNIES AVEC CETTE BOÎTE. LES BOÎTES DE BRANCHEMENT UTILISÉES HABITUELLEMENT POUR LA SUSPENSION DE LUMINAIRS NE CONVIENNENT PAS NÉCESSAIREMENT A LA SUSPENSION D'UN VENTILATTUR ET DEVORNT POSSIBLEMENT ÉTRE REMPLACÉES. DANS LE DOUTE, CONSULTER UN ÉLECTRICIEN QUALIFIÉ.

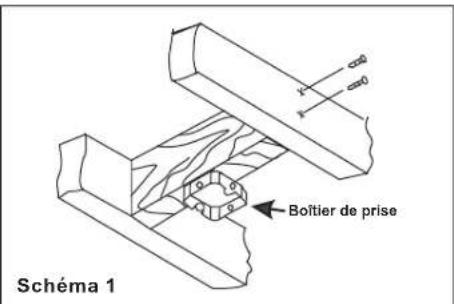

Boîtier de prise Schéma 1

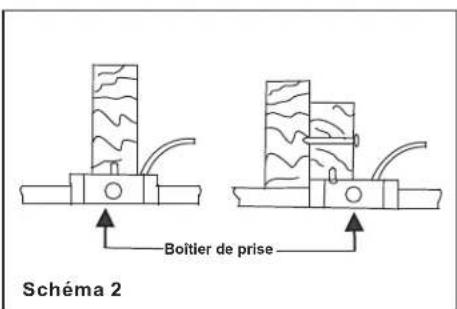

Schéma 2 Boîtier de prise

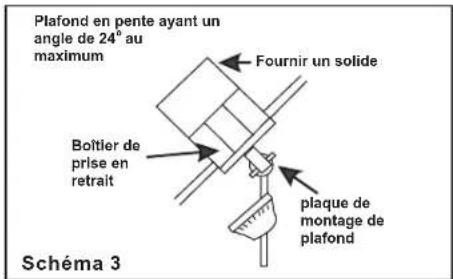

Plafond en pente ayant un angle de 24° au maximum Fournir un solide Boîtier de prise en retrait plaque de montage de plafond Schéma 3

Remarque: L'installation de ventilateurs sur un plafond à pente forte nécessite parfois l'utilisation de rallonge pour le tuyau de suspension afin de maintenir la distance admissible entre les pales et le plafond.

Schéma 4 Boîtier de prise

Our suspender le ventilateur à un endroit du plafond où il existe déjà un appareil d'éclairage mais pas de poutrelle, une barre de suspension peut être nécessaire (voir Schéma 4) (disponible chez votre détaillant Progress Lighting).

3. Installation du ventilateur

Installation du Ventilateur de Plafond

N'OUBLIEZ PAS de couper le courant. Veuillez suivre les étapes ci-dessous pour installer votre ventilateur correctement :

Étape No 1. Retirer le couvercle du dessous du boîtier décoratif en tournant le couvercle dans le sens inverse des aiguilles d'une montre. (Voir schéma 5)

Étape No 2. Retirez le support de suspension du pavillon en desserrant les deux vis à la base du support de suspension d'un demi-tour de la tête de vis et en tournant le pavillon dans le sens inverse des aiguilles d'une montre. (Voir schéma 5)

Étape No 3. Faire passer les fils d'alimentation 120-volts à travers le trou central du support d'accrochage tel que démontré dans la schéma 6.

Étape No 4. Fixer le support d'accrochage à la boîte à prises du plafond à l'aide des vis et rondelles fournies avec votre ventilateur.

Étape No 5. Retirer la tige d'accrochage, la tige de blocage, ainsi que les vis d'ajustement du dessus du mécanisme du moteur.

Étape No 6. Faire passer les fils sortant du dessus du moteur de ventilateur à travers le couvercle de collier, le couvercle du boîtier, le boîtier et ensuite à travers la boule/tige de suspension. (Voir schéma 7)

Étape No 7. Aligner les trous à la base de la tige de suspension avec les trous dans le collet sur le dessus du boîtier du moteur (voir schéma 7).

Insérer avec prudence la tige d'accrochage à travers les trous situés dans le collet et dans la tige de suspension. Soyez prudent de ne pas coincer la tige contre le câblage électrique situé à l'intérieur de la tige de suspension. Insérer la tige de blocage dans le trou près du bout de la tige d'accrochage jusqu'à ce qu'elle s'enclenche en place d'un petit coup sec, tel que démontré dans l'encart circulaire de la schéma 7.

AVERTISSEMENT

LE MANQUEMENT À INSTALLER

CORRECTEMENT LA TIGE DE BLOCAGE TEL

QUE DÉMONTRÉ DANS L'ÉTAPE No 7 POURRAIT

RÉSULTER AU DESSERRAGE OU AU

DÉCROCHAGE COMPLET DU VENTILATEUR.

Étape No 8. Serrer bien fermement les deux vis d'ajustement situées sur le dessus du moteur du ventilateur (schéma 7).

Étape No 9. Placer la boule de la tige de suspension dans la cavité du support d'accrochage.

Étape No 10. Fixez le câble de sécurité à la structure du bâtiment avec une vis à bois. (vis à bois non fournie) (Fig. 8)

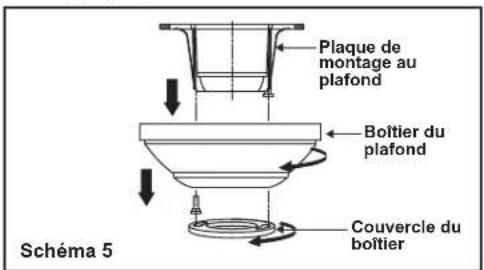

Plaque de montage au plafond Boîtier du plafond Couvercle du boîtier Schéma 5

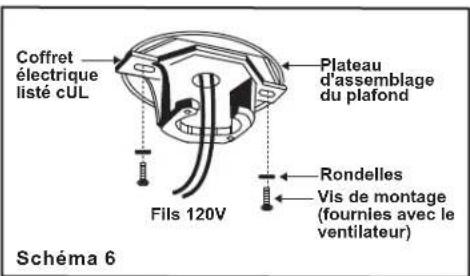

Coffret électrique listé cUL Fils 120V Plateau d'assemblage du plafond Rondelles Vis de montage (fournies avec le ventilateur) Schéma 6

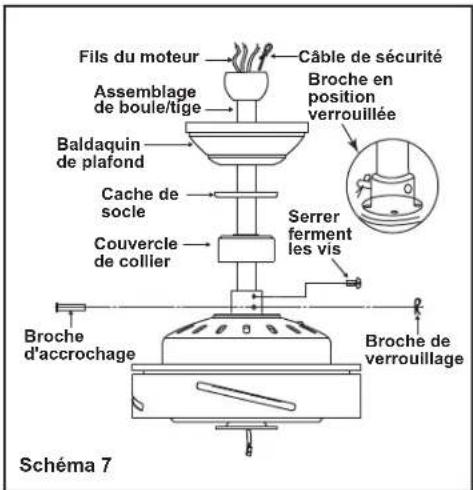

Fils du moteur Assemblage de boule/tige Baldaquin de plafond Cache de socle Couvercle de collier Câble de sécurité Broche en position verrouillée Serrer ferment les vis Broche d'accrochage Broche de verrouillage Schéma 7

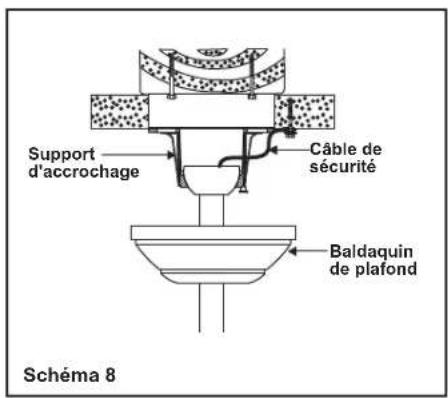

Support d'accrochage Câble de sécurité Baldaquin de plafond Schéma 8

Effectuer les Connexions Électriques

AVERTISSEMENT

POUR ÉVITER TOUS RISQUES DE CHOC ÉLECTRIQUES, ASSUREZ-VOUS DE COUPER LE COURANT AU PANNEAU ÉLECTRIQUE PRINCIPAL AVANT D' EFFECTUER LES CONNEXIONS.

REMAROUEREMARQUE

LE VENTILATEUR DOIT ÊTRE INSTALLÉ À UNE DISTANCE MAXIMUM DE 6 MÊTRES (20 PI) DE L'APPAREIL TRANSMETTEUR POUR UNE TRANSMISSION DU SIGNAL ADÉQUATE ENTRE L'APPAREIL ÉMETTEUR ET LE RÉCEPTEUR DU VENTILATEUR.

Si vous n'avez pas de connaissances ni d'expérience approfondies des fils et circuits électriques, faites installer votre ventilateur par un électricien certifié.

Cette télécommande est équipée de 16 combinaisons de codes afin de prévenir l'interférence possible avec d'autres unités fonctionnant avec télécommandes. Les interrupteurs de fréquences de votre récepteur et transmetteur ont été préréglés à l'usine. Veuillez vérifier pour vous assurer que les interrupteurs sur le transmetteur et le récepteur sont bel et bien dans la même position. Tout réglage de combinaison fera fonctionner le ventilateur en autant que le transmetteur et le récepteur sont sur la même position. (Schéma 9)

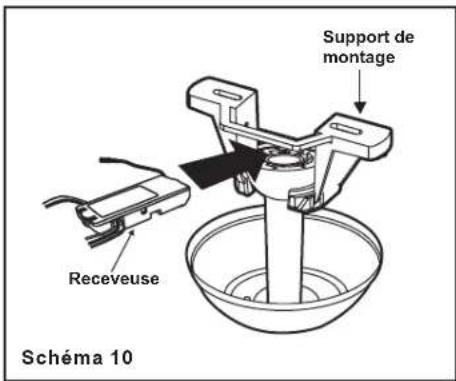

1. (Schéma 10) Insérez le récepteur dans le support de montage avec le côté plat du récepteur face au plafond

2. (Schéma 11) Connexions électriques du moteur au récepteur: Connectez le fil Noir du ventilateur au fil Noir marqué "TO MOTOR L". Connectez le fil Blanc du ventilateur au fil Blanc marqué "TO MOTOR N" du récepteur. Connectez le fil Bleu du ventilateur au fil Bleu marqué "For Bottom Light" du récepteur. Connectez le fil Orange du ventilateur au fil Orange du récepteur marqué "For Upper Light". Serrez les connexions des fils avec les écrous en plastiques fournis.

3. (Schéma 11) Connexions du récepteur vers l'alimentation électrique de la maison: Raccorder le fil noir (chargé) du plafond au fil noir marqué "AC in L" (AC dans L) du récepteur. Raccorder le fil blanc (neutre) du plafond au fil blanc marque "AC in N" (AC dans N) du récepteur. Fixer les connexions des fils à l'aide des écrous de retenue en plastique qui sont fournis.

4. (Schéma 11) Si votre boîte de connexion possède un fil de mise à la terre (fil de couleur verte ou de cuivre nu), veuillez le raccorder aux fils de mise (à la terre du ventilateur; sinon, raccordez le fil de mise à la terre du support d'accrochage au montage au plafond. Fixer la connexion du fil à l'aide de l'écrou de retenue en plastique qui est fourni. Après avoir connecté les fils, veuillez les séparer afin que les fils vert et blanc soient situés sur un côté de la boîte de connexion et que les fils noir et bleu soient situés sur l'autre côté. Veuillez ramener avec précaution les fils de connexion à l'intérieur de la boîte de connexion.

PRECAUTION

N'UTILISEZ PAS CE VENTILATEUR AVEC UNE COMMANDE MURALE D'INTENSITÉ D'ÉCLAIRAGE.

AVERTISSEMENT

VÉRIFIEZ QUE TOUS LES RACCORDEMENTS DE FILS SOIENT BIEN SERRÉS, Y COMPRIS LA MISE À LA TERRE. ASSUREZ-VOUS ÉGALEMENT QU'AUCUN FIL NE SOIT VISIBLE AU NIVEAU DES CAPUCHONS DE CONNEXION, À LA SEULE EXCEPTION DU CONDUCTEUR DE TERRE.

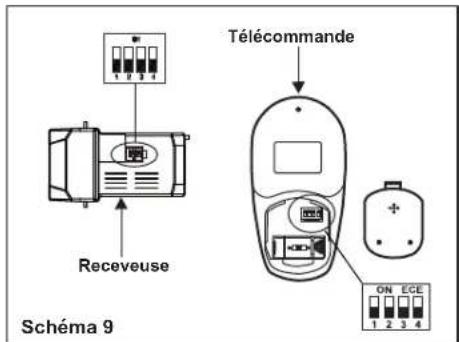

Télécommande Receiveuse Schéma 9 ON ECE 1 2 3 4

Support de montage Receiveuse Schéma 10

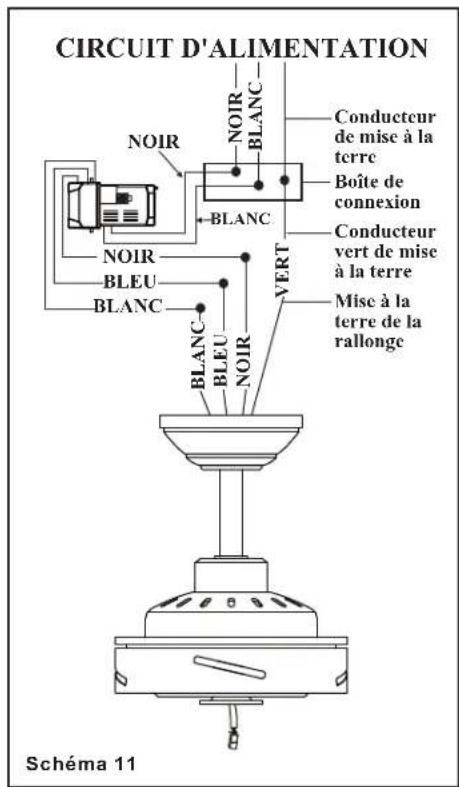

CIRCUIT D'ALIMENTATION NOIR BLANC CONDUCTeur de mise à la terre BOÎTE de connexion CONDUCTEUR vert de mise à la terre Mise à la terre de la rallonge VERT NOIR BLEU BLANC BLANC BLEU BlANC Schéma 11

Terminer L'installation

Etape 1. Arrangez les connexions à l'interieur de la boîte de câblage.

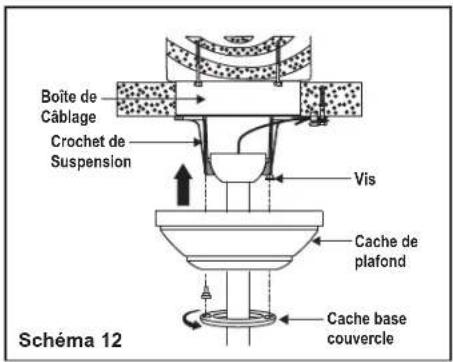

Étape 2. Faites glisser la cache de plafond sur le crochet de suspension et placez les trous sur la cache de plafond au-dessus des vis sur le crochet de suspension. Tournez la cache de plafond jusqu'à ce qu'il se verrouille en place à la section étroite des trous de vis. (Schéma 12)

Étape 3. Alignez le trou circulaire sur la cache de plafond avec le trou restant sur le crochet de suspension, puis fixez-le en serrant les deux vis de pression. Note: Ajustez les vis du cache de plafond si nécessaire afin que le cache de plafond et le cache base couvercle soient bien fixés.

AVERTISSEMENT

S'assurer que la languette au bas du bras d'accrochage soit positionnée correctement dans le socle de la boule d'accrochage avant de relier le baldaquin au bras. Ne pas respecter cette procédure risque d'endommager sérieusement le circuit électrique.

Boîte de Câblage Crochet de Suspension Vis Cache de plafond Cache base couvercle Schéma 12

Fixation des Pales du Ventilateur

Étape 1. Insérez la lame dans la fente du boîtier. Alignez les trous de la pale et du moteur du ventilateur et fixez-les avec la vis et la rondelle en fibres. (Schéma 11)

Étape 2. Répétez ces étapes pour les autres pales.

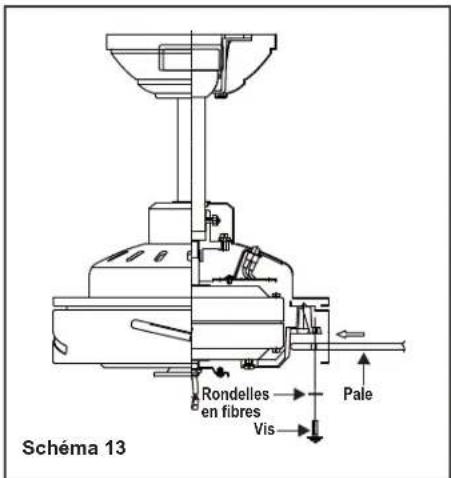

Schéma 13 Rondelles en fibres Vis Pale

Comment équinilibrer les pales

Toutes les lames sont regroupées par poids. Comme le bois naturel est très dense, le ventilateur peut trembler même si les lames sont légères.

La procédure suivante permet de rectifier le tremblement du ventilateur. Vérifiez après chaque étape.

1. Vérifiez que toutes les lames et les vis de bras de lame soient bien securisées.

2. La plupart des problèmes de tremblement du ventilateur sont liés à l'inegalité des lames. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus d'une des lames. Mesurez la distance comme indiqué dans le Schéma 14. Tournez le ventilateur jusqu'à ce que la lame suivante soit bien positionnée pour la mesure. Répétez pour chaque lame. Les mesures obtenues doivent être dans une limite de 1/8".

3. Utilisez un kit de balancement de lame si vous constatez encore un tremblement des lames.

4. Si les oscillations des ailettes sont toujours visibles, la permutation de deux ailettes adjacentes (l'une a cote de l'autre) peut redistribuer le poids et pourrait produire un fonctionnement plus uniforme.

AVERTISSEMENT POUR REDUIRE LE RISQUE DE BLESSURE PERSONNELLE, NE PAS PLIER LES SUPPORTS DE LAME DURANT L'INSTALLATION NE PAS BALANCER LES LAMES ET NE PAS NETTOYER LE VENTILATEUR DURANT L'INSTALLATION. NE PAS INSERER DE CORPS ETRANGER ENTRE LES LAMES DU VENTILATEUR EN MOUVEMENT.

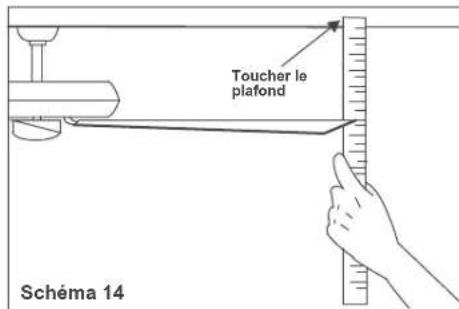

Toucher le plafond Schéma 14

Fixation des plaque de montage

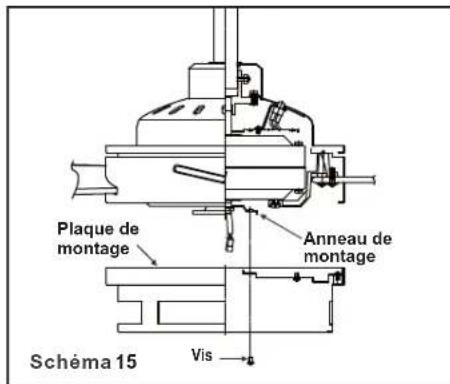

Étape 1. Retirer une des trois vis de l'anneau de montage et la garder pour utilisation future. Desserrer les deux autres vis. (Ne pas les enlever)

Étape 2. Placer les trous principaux sur le plaque de montage vis-à-vis les deux vis précédemment desserrées sur l'anneau de montage, tourner le plaque de montage jusqu'à ce qu'il se bloque en place dans la partie étroite des trous principaux. Fixer en serrant les deux vis précédemment desserrées ainsi que celle précédemment enlevée. (Schéma 15)

Plaque de montage Anneau de montage Vis Schéma 15

EMARQUE: Avant de commencer l'installation, débranchez l'alimentation en coupant le disjoncteur ou en retirant le fusible au tableau de fusibles. Eteindre à l'aide de l'interrupteur du ventilateur n'est pas suffisant pour éviter les électrocutions.

Étape 1. Retirer une des trois vis de l'plaque de montage et la garder pour utilisation future. Desserrer les deux autres vis. (Ne pas les enlever)

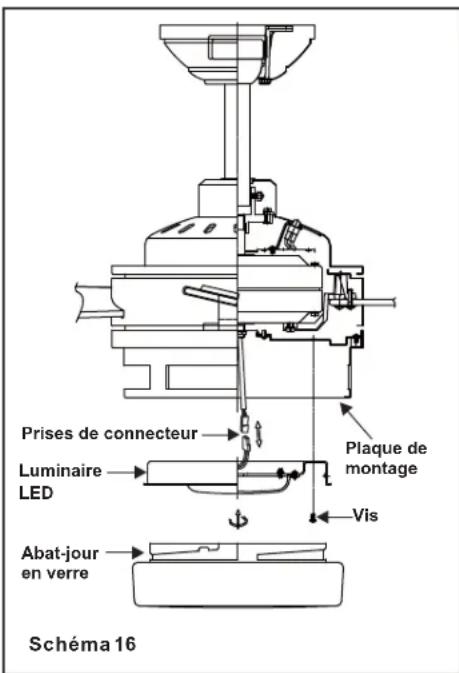

Étape 2. Tout en maintenant le luminaire LED de sous le moteur du ventilateur, rassemblez la connecteurs de fils 2 broches : (Schéma 16)

- Bleu to blanc

- Noir to noir

Étape 3. Placer les trous principaux sur le luminaire vis-à-vis les deux vis précédemment desserrées sur l'anneau de montage, tourner le luminaire jusqu'à ce qu'il se bloque en place dans la partie étroite des trous principaux. (Schéma 16)

Étape 4. Fixer en serrant les deux vis précédemment desserrées ainsi que celle précédemment enlevée.

Étape 5. Soulevez le store en verre et fixez-le au ventilateur en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. NE PAS TROP SERRER.

Prises de connecteur Luminaire LED Abat-jour en verre Plaque de montage Vis Schéma 16

1. Installation de la luminaire led et l'abat-jour en verre

Remettez le courant au ventilateur du plafond et testez son bon fonctionnement.

1. Boutons ●, ●● et ●●●:

Ces trois boutons sont utilisés pour régler la vitesse du ventilateur comme suit :

1. Le bouton allume et éteint la lampe supérieure et commande aussi la luminosité. Appuyez et relachez le bouton pour allumer ou éteindre la lampe. Appuyez sur le bouton et maintenez-le enfoncé pour régler la luminosité désirée. La touche de la lampe a une reprise automatiqué, elle restera sur la même luminosite que lorsqu'elle a été éteinte la dernière fois.
2. Bouton ■ : Ce bouton éteint le ventilateur.

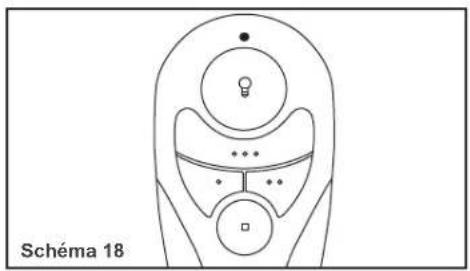

Schéma 18

Les réglages de vitesse pour les températures chaudes et froides dépendent de plusieurs facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, u asi sucesivamente.

Le commutateur d'inversion est situé au boîtier supérieur. Faites glisser le commutateur sur la gauche pour l'utilisation par temps chaud. Faites glisser le commutateur sur la droite pour l'utilisation par temps froid.

REMARQUE

ATTENDRE QUE LE VENTILATEUR SE SOIT ARRÊTÉ POUR CHANGER LA POSITION DU COMMUTATEUR GLISSANT.

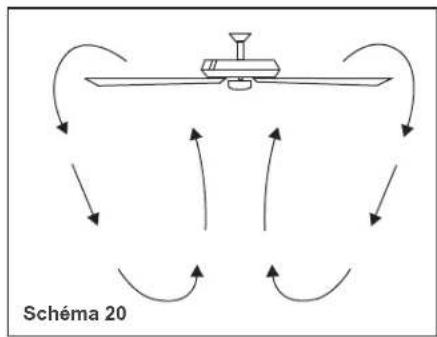

Temps chaud - (Sens inverse des aiguilles d'une montre)

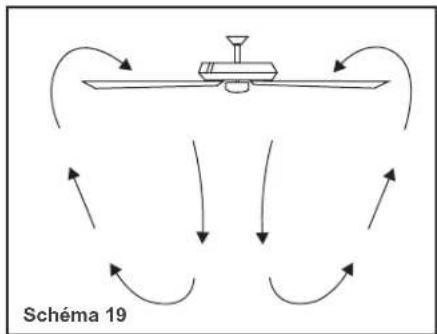

Une circulation d'air vers le bas crée un effet rafraîchissant comme montré Schéma 19. Cela vous permet de régler l'air conditionné sur une position moins fraîche sans affecter votre confort.

Temps frais (Sens des aiguilles d'une montre)

Une circulation d'air vers le haut deplace l'air chaud du plafond comme montre Schéma 20. Cela vous permet de regler le chauffage sur une position moins chaude sans affecter votre confort.
    note right of B "Schéma 20"

Le fonctionnement de votre transmetteur 10.

Installer le Support de Télécommande

Fixez le support télécommande à l'aide le vis de montage du support d'émetteur. (Schéma 21)

Vis Support de Télécommande Schéma 21

Voici quelques suggestions pour vous aider à préserver votre ventilateur.

1. À cause du mouvement naturel du ventilateur, certaines connexions peuvent se desserrer. Vérifier les connexions de soutien, les supports et les attaches des ailettes deux fois par an. S'assurer que tout est bien attaché. (Il n'est pas nécessaire de démonter le ventilateur du plafond).

2. Nettoyer le ventilateur régulièrement pour permettre de préserver son aspect neuf au cours des années. Utiliser seulementce une brosse do ou un chiffon sans peluche pour éviter de rayer la finition. Le plaquage est protégé par une laque pour réduire au minimum les déclorations ou la termissure. Ne pas utiliser d'eau pour le nettoyage. Cela pourrait endommager le moteur ou le bois, ou produire peut-être une décharge électrique.

3. Vous pouvez enduire les ailettes en bois d'une couche legéré de cire pour meubles, pour obtenir une protection supplémentaire et une amélioration esthétique. Recouvrir les petites rayures avec une application légère de crème à chaussures.

4. Il n'est pas besoin d'huiler le ventilateur. Le moteur possède des roulements lubrifiés d'une façon permanente.

IMPORTANT

S'assurer que le courant est coupé au panneau électrique avant d'entreprendre toute réparation. Se reporter à la section "Connexions électriques".

11. Entretien du ventilateur

Problème

Le ventilateur ne démarre pas.

Solution

1. Vérifier les fusibles des circuits ou les disjoncteurs.
2. Vérifier les connexions des fils d'alimentation du ventilateur et les connexions des fils d'interrupteur dans le boîtier de l'interrupteur. ATTENTION: S'assurer que le secteur est coupé.

Le ventilateur est bruyant.

1. S'assurer que toutes les vis du boîtier du moteur sont serrées.
2. S'assurer que les vis qui attachent le support d'ailette de ventilateur au moyeu du moteur sont serrées.
3. S'assurer que les connexions d'écrou a fil ne frottent pas les unes contre les autres ou contre la paroi interne du boîtier d'interrupteur. ATTENTION: S'assurer que le secteur est coupé.
4. Permettre le rodage pendant 24 heures. La plupart des bruits associés à un ventilateur neuf disparaissent au bout de cette période.
5. Si vous utilisez une option de kit de lampe de ventilateur de plafond, s'assurer que les vis qui attachent les pièces en verre sont serrées. Vérifier que l'ampoule électrique est aussi attahée.
6. Certains moteurs de ventilateur sont sensibles aux signaux provenant des contrôles de vitesse variable à transistors. Si ce type de contrôle est installé, choisir et installer un autre type de contrôle.
7. S'assurer que la partie supérieure du dôme est à une petite distance du plafond. Elle ne doit pas toucher le plafond.

Fonctionnement défectueux de la télécommande.

1. Ne pas raccorder le ventilateur à une commande de vitesse variable murale(s).
2. Assurez-vous d'avoir configuré correctement le commutateur dip.

Ces valeurs sont approchées. Elles ne comprennent pas les intensités de courant et les puissances utilisées par le kit de lampe.
