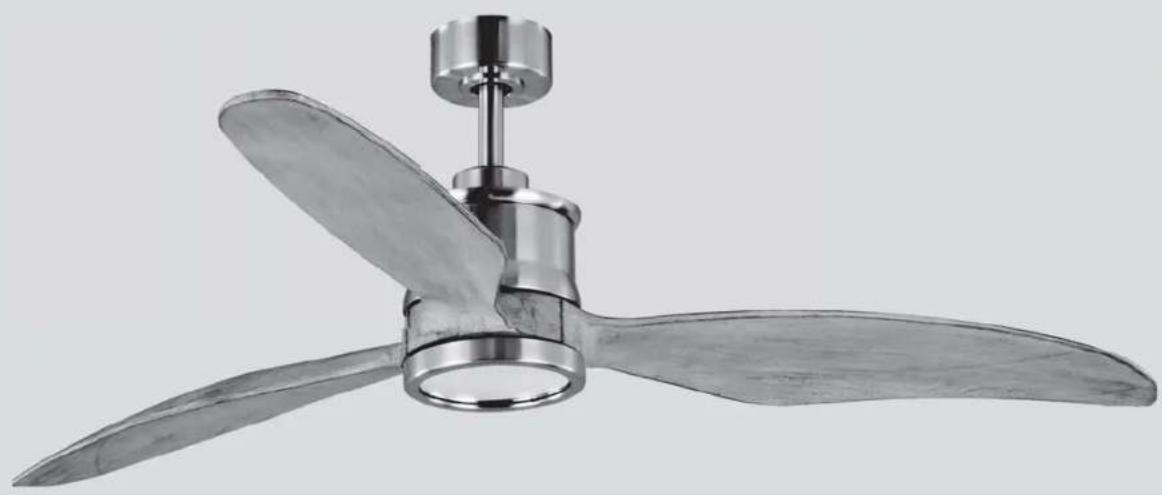

P250002 - Ventilateur Progress Lighting - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Ventilateur
Dimensions	À préciser selon le modèle
Matériaux	À préciser selon le modèle
Nombre de vitesses	À préciser selon le modèle
Consommation énergétique	À préciser selon le modèle
Installation	Montage au plafond requis
Utilisation	Pour rafraîchir l'air dans les espaces intérieurs
Maintenance	Nettoyage régulier des pales et du moteur
Sécurité	Installation conforme aux normes électriques recommandées
Garantie	À préciser selon le modèle
Informations supplémentaires	Vérifier la compatibilité avec les systèmes de contrôle à distance

FOIRE AUX QUESTIONS - P250002 Progress Lighting

Comment installer le ventilateur Progress Lighting P250002 ?

Pour installer le ventilateur, commencez par couper l'alimentation électrique. Suivez ensuite le manuel d'installation fourni, en fixant le support au plafond, en connectant les fils électriques et en fixant les pales du ventilateur.

Quel type d'ampoule est compatible avec le ventilateur ?

Le ventilateur Progress Lighting P250002 est compatible avec des ampoules de type E27. Assurez-vous d'utiliser des ampoules de la puissance recommandée pour éviter tout dommage.

Comment régler la vitesse du ventilateur ?

La vitesse du ventilateur peut être réglée à l'aide de la télécommande ou de l'interrupteur mural fourni. Consultez le manuel pour des instructions détaillées sur l'utilisation des commandes.

Le ventilateur fait du bruit lorsqu'il fonctionne, que faire ?

Si le ventilateur fait du bruit, vérifiez que toutes les vis sont bien serrées et que les pales sont correctement installées. Si le problème persiste, il peut être nécessaire de lubrifier le moteur.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Progress Lighting P250002 est conçu pour une utilisation en intérieur. Pour une installation en extérieur, assurez-vous de choisir un modèle spécifiquement conçu pour cela.

Comment nettoyer les pales du ventilateur ?

Pour nettoyer les pales, éteignez le ventilateur et débranchez-le. Utilisez un chiffon doux et humide pour essuyer la poussière et les salissures. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le ventilateur a-t-il une fonction de réversibilité ?

Oui, le ventilateur Progress Lighting P250002 dispose d'une fonction de réversibilité qui permet de changer la direction de rotation des pales. Cela aide à circuler l'air chaud en hiver et à créer une brise rafraîchissante en été.

Quel est le diamètre du ventilateur Progress Lighting P250002 ?

Le ventilateur a un diamètre de 132 cm, ce qui le rend adapté pour les grandes pièces.

Y a-t-il une garantie pour le ventilateur ?

Oui, le ventilateur Progress Lighting P250002 est généralement couvert par une garantie limitée. Consultez les documents de garantie fournis avec le produit pour plus de détails.

MODE D'EMPLOI P250002 Progress Lighting

Manuel d'installation du ventilateur de plafond

Garantie limitée à vie

Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont exempts de défauts électriques ou mécaniques tant que l'acheteur initial est propriétaire du ventilateur. Les interrupteurs à chaînette, les interrupteurs inverseurs, les condensateurs et les finis métalliques sont garantis contre les défauts de matériaux ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales de bois ou de plastique n'est pas couvert par la présente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de dix milles d'un bord de mer. Les garanties prolongées pour les produits homologués ENERGY STAR® peuvent s'appliquer.

Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progress Lighting dotés d'une source lumineuse à DEL intégrée sont garantis contre les défauts de matériaux et de fabrication causant le non fonctionnement de la source lumineuse selon les spécifications pendant (i) cinq (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences multifamiliales et pour les utilisations commerciales. Les ampoules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabricant. Les ampoules autres qu'à DEL ne sont assorties d'aucune garantie.

En fournissant la preuve d'achat, l'acheteur initial peut retourner le ventilateur défectueux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplacé. Après 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.

Main-d'œuvre et expédition exclus. La présente garantie ne couvre par les coûts et les frais associés à la main-d'œuvre (y compris, sans s'y limiter, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.

La présente garantie ne s'applique pas en cas de perte ou de dommage découlant (i) de l'usure normale, de l'altération ou d'un usage incorrect, abusif ou négligent ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inadéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inadéquate ou une surtension, l'utilisation de pièces ou d'accessoires inadéquats, une réparation non autorisée (effectuée ou tentée) ou l'omission d'entretenir le ventilateur.

LES GARANTIES QUI PRÉCÈDENT ÉNONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CHAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR LIÉ À CES PRODUITS PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS) ATTRIBUABLES À LA DÉFECTUOSITÉ DU PRODUIT, QU'ILS SOIENT LIÉS À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DU CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'UTILITÉ À UNE FIN PARTICULIERE OU D'ABSENCE DE CONTREFAÇON.

Certains États ne permettent pas de limitation à la durée implicite d'une garantie ou d'exclusion ou de limitation des dommages accessoires ou consécutifs. Par conséquent, les limitations ci-dessus pourraient ne pas s'appliquer à vous. La présente garantie vous accorde des droits précis et vous pourriez avoir d'autres droits qui peuvent varier d'un État à l'autre.

Date d'achat

Magasin

N° de modèle.

N° de série.

N° du fournisseur 109226

785247230464

785247230471

785247230488

PROGRESS LIGHTING™

Règles de sécurité....1

Déballage de votre ventilateur ....2

Installation de votre ventilateur ....3

Installation de l'ensemble d'éclairage....8

Installation du ventilateur sans l'ensemble d'éclairage (facultatif) 10

Utilisation de votre émetteur 12

Entretien de votre ventilateur ....13

Dépannage 14

Caractéristiques techniques ....15

Table des matières

1. Afin de réduire les risques de choc électrique, vous assurer que l'électricité a été coupée au disjoncteur ou à la boîte à fusibles avant de commencer.
2. Tout le câblage doit être conforme aux codes de l'électricité national et local. L'installation électrique doit être effectuée par un électricien agréé qualifié.
3. AVERTISSEMENT: Afin de réduire les risques de choc électrique et d'incendie, ne pas utiliser ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteur.
4. AVERTISSEMENT: Afin de réduire les risques d'incendie, de choc électrique ou de blessure, installer à une boîte de sortie indiquée « Acceptable pour support de ventilateur de 15,9 kg (35 lb) ou moins » et utiliser les vis de montage fournies avec la boîte de sortie. La plupart des boîtes de sortie couramment utilisées pour le support de luminaires ne sont pas acceptables pour le support d'un ventilateur et doivent être remplacées. Compte tenu de la complexité de l'installation de ce ventilateur, il est fortement recommandé de faire appel à un électricien agréé qualifié.

ADVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLER À UNE BOÎTE DE SORTIE INDIQUÉE « ACCEPTABLE POUR SUPPORT DE VENTILATEUR.

1. La boîte de sortie et la structure de support doivent être solidement installées et en mesure de supporter de manière fiable un poids de 15,9 kg (35 lb) ou moins.
2. Le ventilateur doit être installé en prévoyant un dégagement minimal de 2,1 m (7 pi) entre le bord de fuite des pales et le plancher.
3. Pour utiliser la fonction d'inversion du sens de rotation de ce ventilateur, appuyer sur le bouton d'inversion pendant que le ventilateur fonctionne.

4. Éviter de placer des objets dans la trajectoire des pales.

5. Pour éviter les blessures ou les dommages au ventilateur ou à d'autres articles, faire preuve de prudence lorsque vous travaillez à proximité du ventilateur ou que vous le nettoyez.

6. Ne pas utiliser d'eau ou de détergent lorsque vous nettoyez le ventilateur ou les pales du ventilateur. Un linge sec ou légèrement humide convient la plupart du temps.
7. Une fois les branchements électriques réalisés, les conducteurs épissés doivent être tournés vers le haut et poussés délicatement dans la boîte de sortie. Les fils doivent être séparés et le conducteur mis à la terre ainsi que le conducteur de mise à la terre de l'équipement doivent être placés d'un côté de la boîte de sortie.
8. Les schémas électriques sont à titre de référence uniquement. Les ensembles d'éclairage qui ne sont pas emballés avec le ventilateur doivent être homologués cUL et porter une marque qui indique qu'ils conviennent pour le modèle de ventilateur que vous installez. Les interrupteurs doivent être homologués cUL pour usage général. Vous reporter aux instructions qui accompagnent les ensembles d'éclairage

ADVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES BRAS DES PALES (AUSSI APPELÉS SUPPORTS) PENDANT OU APRÈS L'INSTALLATION. NE PAS INSÉRER D'OBJETS DANS LA TRAJECTOIRE DES PALES.

1. Règles de sécurité

REMAROUE

LIRE ET CONSERVER TOUTÉS LES INSTRUCTIONS!

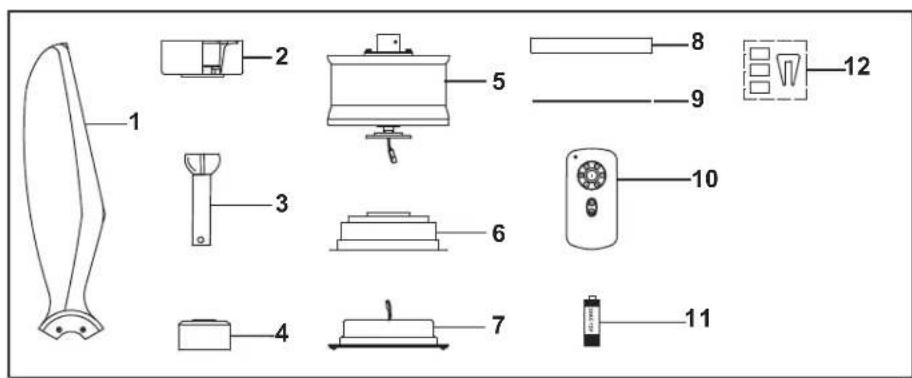

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les articles suivants:

1. Pales du ventilateur (3)
2. Couvercle du pavillon
3. Ensemble tige/boule
4. Couvercle de couplage
5. Moteur du ventilateur

6. Plaque de montage

7. Ensemble d'éclairage à DEL de 18 watts

8. Anneau décoratif
9. Couvercle en métal léger
10. Télécommande
11. Pile MN21/A23 de 12 V
12. Ensemble d'équilibrage

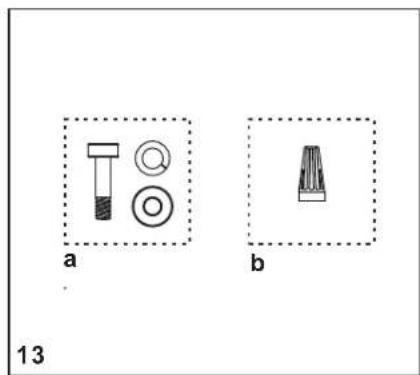

1. Sacs de pièces en vrae contenant :

a. Matériel de fixation des pales

(7 vis, 7 rondelles de blocage,

7 rondelles plates)

b. Matériel d'installation

Capuchons de connexion (3)

Déballage de votre ventilateur 2.

Outils requis

Tournevis cruciforme, tournevis à pointe plate, clé réglable, escabeau et pince coupe-fils.

Options de montage

S'il n'y a pas de boîte de montage homologuée UL en place, lisez les instructions suivantes. Coupez l'alimentation en retirant les fusibles ou en fermant le disjoncteur.

Fixez la boîte de sortie directement sur la structure de la bâtisse. Utilisez des attaches et des matériaux de construction appropriés. La boîte de sortie et son support doivent pouvoir bien supporter le poids du ventilateur en mouvement (au moins 35 lb). N'utilisez pas de boîte de sortie en plastique.

ADVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE,

DE CHOC ÉLECTRIQUE OÙ DE BLESSURE.

INSTALLER LE VENTILATEUR SEULEMENT À

UNE BOÎTE DE SORTIE INDIQUÉE «

Figure 1 Boîte de sortie

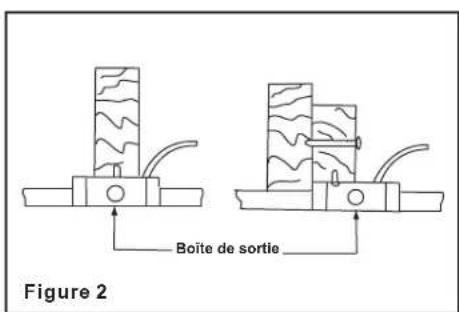

Figure 2 Boîte de sortie_

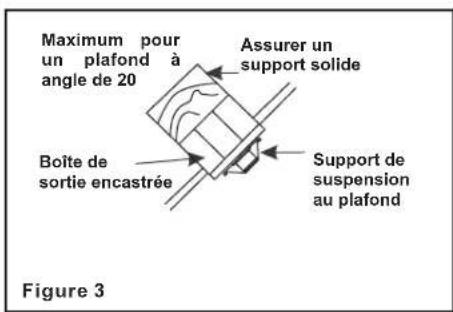

Maximum pour un plafond à angle de 20 Assurer un support solide Boîte de sortie encastrée Support de suspension au plafond Figure 3

Remarque : En cas d'installation contre un plafond très incliné, vous pourriez avoir besoin d'une tige plus longue pour maintenir le dégagement adéquat

Figure 4 Boîte de sortie

Pour installer votre ventilateur dans un boîtier existant, mais sans solive de plafond, vous pourriez avoir besoin d'une barre d'installation, comme illustré à la Figure 4 (en vente chez votre détaillant Progress Lighting).

3. Installation de votre ventilateur

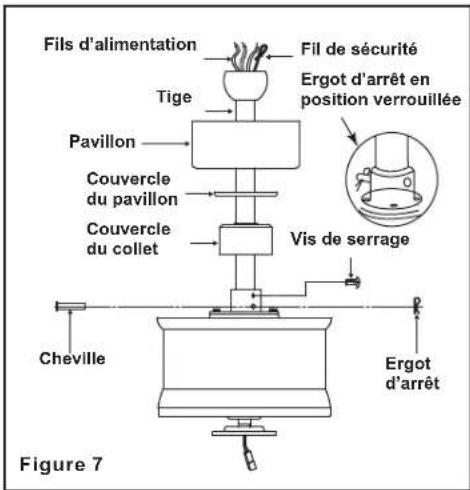

Suspension du ventilateur

N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes ci-dessous pour suspendre correctement votre ventilateur :

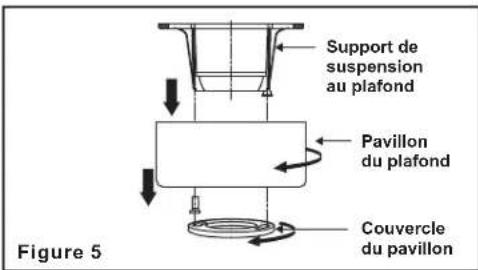

Étape 1. Retirez le couvercle du dessous du pavillon en tournant le couvercle dans le sens antihoraire. (Fig. 5)

Étape 2. Enlevez le support de fixation du pavillon en retirant l'une des vis du dessous du support de fixation et en desserrant l'autre vis d'un demi-tour. Ensuite, tournez le pavillon dans le sens antihoraire pour retirer le support de fixation du pavillon. (Fig. 5)

Étape 3. Passez les fils de 120 volts dans le trou du centre du support de suspension au plafond, comme montré à la Fig. 6.

Étape 4. À l'aide des vis et rondelles fournies avec votre boîte de sortie, fixez le support de suspension à la boîte de sortie du plafond.

Étape 5. Retirez la cheville de suspension, l'ergot d'arrêt et les vis de serrage du dessus de l'ensemble du moteur. (Fig. 7)

Étape 6. Faites passer le fil de sécurité qui émerge du dessus du moteur à travers le couvercle du collet, le couvercle du pavillon, le pavillon, puis à travers la boule/tige. (Fig. 7)

Étape 7. Alignez les trous dans le bas de la tige avec les trous dans le collet sur le dessus du boîtier du moteur (Fig. 7). Insérez délicatement la cheville de suspension à

Étape 8. Serrez fermement deux vis de serrage sur le dessus du moteur du ventilateur. (Fig. 7)

Étape 9. Placez la boule de la tige dans l'emboîture du support de suspension.

Étape 10. À l'aide d'une vis à bois (non incluse), fixez le fil de sécurité à la structure de la bâtisse.

Support de suspension au plafond Pavillon du plafond Couvercle du pavillon Figure 5

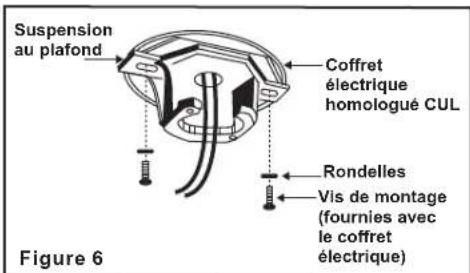

Suspension au plafond Coffret électrique homologué CUL Rondelles Vis de montage (fournies avec le coffret électrique) Figure 6

Fils d'alimentation Tige Pavillon Couvercle du pavillon Couvercle du collet Cheville Fil de sécurité Ergot d'arrêt en position verrouillée Vis de serrage Ergot d'arrêt Figure 7

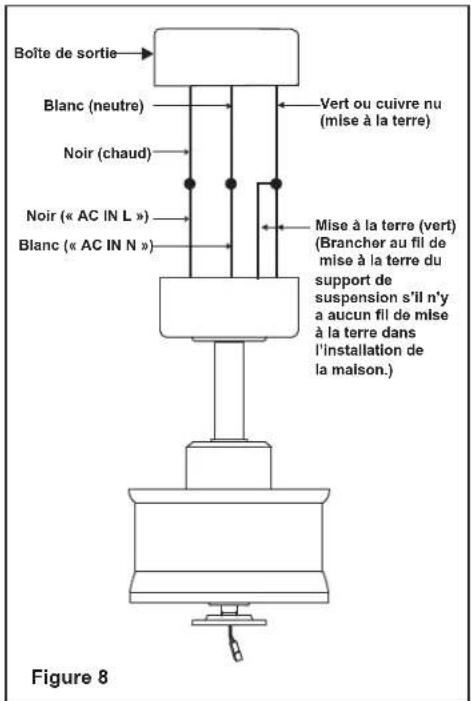

Branchements électriques

AVERTISSEMENT: Afin d'éviter un possible choc électrique, assurez-vous de couper l'alimentation électrique à la boîte à fusibles principale avant de procéder au câblage.

Étape 1. Du moteur aux branchements électriques des fils de l'alimentation de la maison : Branchez le fil BLANC (ncutre) de la boîte de sortie au fil BLANC du moteur marqué « AC in N ». (Fig. 8)

Étape 2. Branchez le fil NOIR (chaud) de la boîte de sortie au fil NOIR du moteur marqué « AC in L ». (Fig. 8)

Consolidez les branchements à l'aide des capuchons de connexion en plastique fournis.

Boîte de sortie Blanc (neutre) Noir (chaud) Noir (« AC IN L ») Blanc (« AC IN N ») Vert ou cuivre nu (mise à la terre) Mise à la terre (vert) (Brancher au fil de mise à la terre du support de suspension s'il n'y a aucun fil de mise à la terre dans l'installation de la maison.) Figure 8

5.

Achèvement de l'installation

Étape 1. Placez les branchements bien proprement dans la boîte de sortie du plafond.

Étape 2. Remontez le pavillon par-dessus le support de fixation et placez le trou de serrure dans le pavillon par-dessus la vis du support de fixation, puis tournez le pavillon jusqu'à ce qu'il s'insère en place dans la section étroite des trous de serrure. (Fig. 9)

Étape 3. Alignez le trou circulaire sur le pavillon avec le trou restant sur le support de fixation et fixez en serrant les deux vis de serrage. Remarque : Réglez les vis du pavillon au besoin jusqu'à ce que le pavillon et le couvercle du pavillon soient bien serrés.

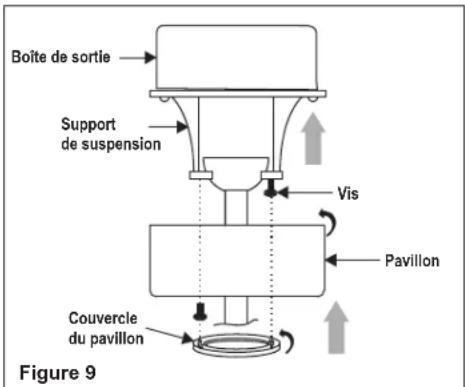

Boîte de sortie Support de suspension Vis Pavillon Couvercle du pavillon Figure 9

ADVERTISSEMENT

Vous assurer que l'entaille dans le support de suspension repose correctement dans la raimure de la boule avant de fixer le pavillon au support en tournant le boîtier jusqu'à ce qu'il s'insère en place.

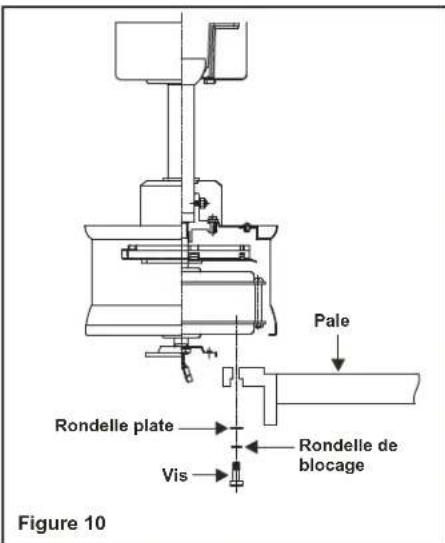

Fixation des pales du ventilateur

Fixez l'ensemble des pales au moteur en utilisant les vis, les rondelles de blocage et les rondelles plates fournies. (Figure 10)

Figure 10 Rondelle plate Vis Pale Rondelle de blocage

7.

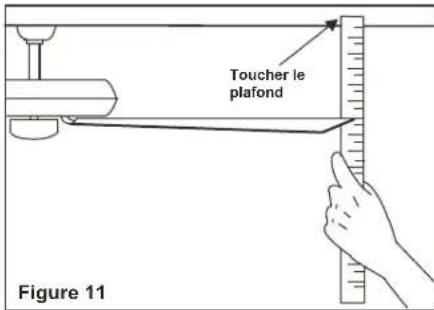

Équilibrage des pales

Les pales sont regroupées en fonction de leur poids. Comme la densité du bois naturel tend à varier, le ventilateur pourrait osciller si les pales n'étaient pas équilibrées.
La procédure suivante devrait corriger la plupart des problèmes d'oscillation du ventilateur. Effectuez une vérification après chaque étape.
1. Assurez-vous que les vis des pales et des bras des pales sont bien serrées.
2. La plupart des problèmes d'oscillation des ventilateurs surviennent lorsque les pales ne sont pas toutes au même niveau. Vérifiez le niveau en choisissant un point au plafond qui soit aligné avec la pointe de l'une des pales. Mesurez la distance, comme illustré à la Figure 11. Faites tourner le ventilateur jusqu'à ce que la prochaine pale soit placée correctement pour prendre la mesure. Répétez cette opération pour chacune des pales. Tout écart de distance doit demeurer à l'intérieur de 1/8 po.
3. Utilisez l'ensemble d'équilibrage des pales inclus si l'oscillation des pales est toujours observable.
4. Si l'oscillation des pales est toujours observable, vous pouvez interchanger deux pales adjacentes (côte à côte), ce qui peut redistribuer le poids et possiblement entraîner un fonctionnement plus fluide.

ADVERTISSEMENT AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES BRAS DES PALES PENDANT L'INSTALLATION, L'ÉQUILIBRAGE DES PALES OU LE NETTOYAGE DU VENTILATEUR. NE PAS INSÉRER D'OBJET EXTÉRIEUR ENTRE LES PALES DU VENTILATEUR LORSQU'ELLES SONT EN MOUVEMENT.

Toucher le plafond Figure 11

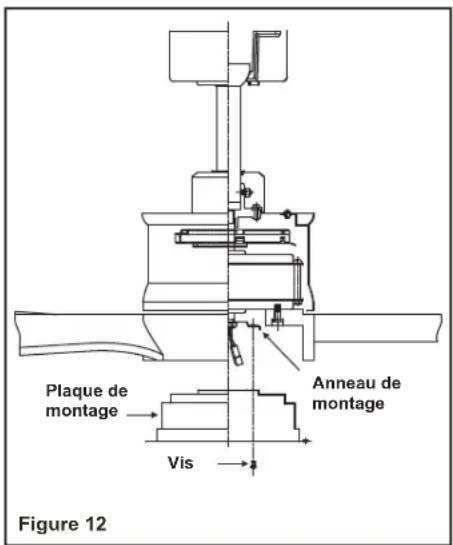

Installation de la plaque de montage

Étape 1. Retirez l'une des trois vis de l'anneau de montage et desserrez les deux autres vis. (Ne pas les retirer)

Étape 2. Placez les trous de serrure de la plaque de montage au-dessus des deux vis de l'anneau de montage préalablement desserrées, tournez la plaque de montage jusqu'à ce qu'elle se verrouille en place dans la section étroite des trous de serrure. Fixez en serrant les deux vis préalablement desserrées et en insérant puis serrant la vis qui avait été retirée. (Fig. 12)

Plaque de montage Vis Anneau de montage Figure 12

ATTENTION: Avant de commencer l'installation, coupez l'alimentation électrique en plaçant le disjoncteur en position Arrêt ou en retirant le fusible de la boîte à fusibles. La mise hors tension à l'aide de l'interrupteur du ventilateur ne suffit pas à prévenir les chocs électriques.

REMARQUE: Si vous n'avez pas l'intention d'installer l'ensemble d'éclairage, sautez l'étape 9 et rendez-vous à l'étape 10.

1. Retirez les deux vis de la plaque de montage.
2. En tenant l'ensemble d'éclairage à DEL sous le moteur du ventilateur, branchez les connecteurs à deux broches : (Fig. 13)
3. Blanc avec blanc

4. Noir avec bleu

5. Placez l'éclairage à DEL sur la plaque de montage. Alignez les trous de fixation avec les trous dans l'ensemble d'éclairage et dans la plaque de montage, puis fixez à l'aide des deux vis préalablement retirées. (Fig. 13)

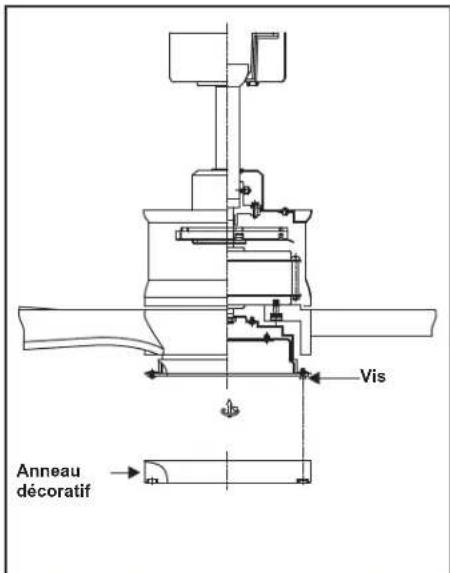

6. Remontez l'anneau décoratif jusqu'à l'ensemble d'éclairage et placez le trou de serrure dans l'anneau décoratif par-dessus les deux vis de l'ensemble d'éclairage, puis tournez le l'anneau décoratif jusqu'à ce qu'il s'insère en place dans la section étroite des trous de serrure. (Fig. 14)

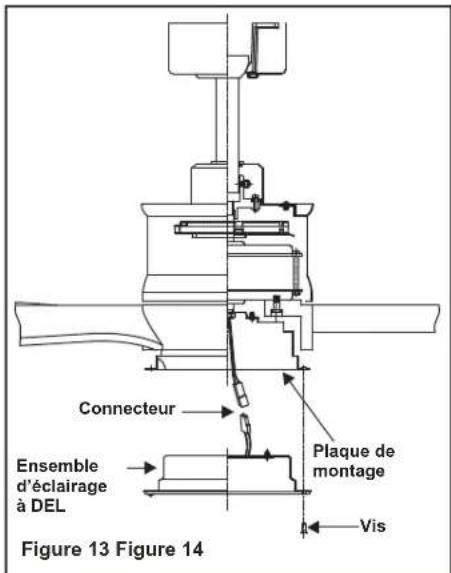

Connecteur Ensemble d'éclairage à DEL Plaque de montage Vis Figure 13 Figure 14

Vis Anneau décoratif

9. Installation de l'ensemble d'éclairage

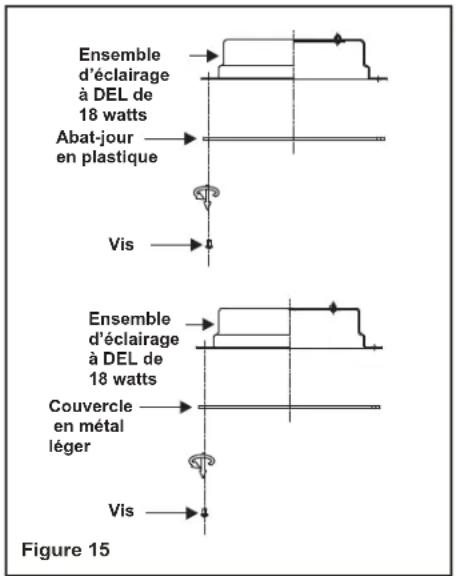

REMARQUE : Le couvercle de métal léger inclus avec votre ventilateur est une option de remplacement de l'abat-jour en plastique dans l'éventualité où vous choisissez de ne pas utiliser la fonction d'éclairage de votre ventilateur.

1. Retirez l'abat-jour en plastique de l'ensemble d'éclairage. Vous pouvez conserver l'abat-jour en plastique pour une utilisation ultérieure. (Fig. 15)
2. Installez le couvercle en métal léger sur l'ensemble d'éclairage à DEL à l'aide des deux vis préalablement retirées.
3. Placez l'éclairage à DEL sur la plaque de montage. Alignez les trous de fixation avec les trous dans l'ensemble d'éclairage et dans la plaque de montage, puis fixez à l'aide des deux vis préalablement retirées. (Fig. 16)
4. Retirez les deux vis de la plaque de montage.
5. Remontez l'anneau décoratif jusqu'à l'ensemble d'éclairage et placez le trou de serrure dans l'anneau décoratif par-dessus les deux vis de l'ensemble d'éclairage, puis tournez le l'anneau décoratif jusqu'à ce qu'il s'insère en place dans la section étroite des trous de serrure. (Fig. 16)

Ensemble d'éclairage à DEL de 18 watts Abat-jour en plastique Vis Ensemble d'éclairage à DEL de 18 watts Couvercle en métal léger Vis Figure 15

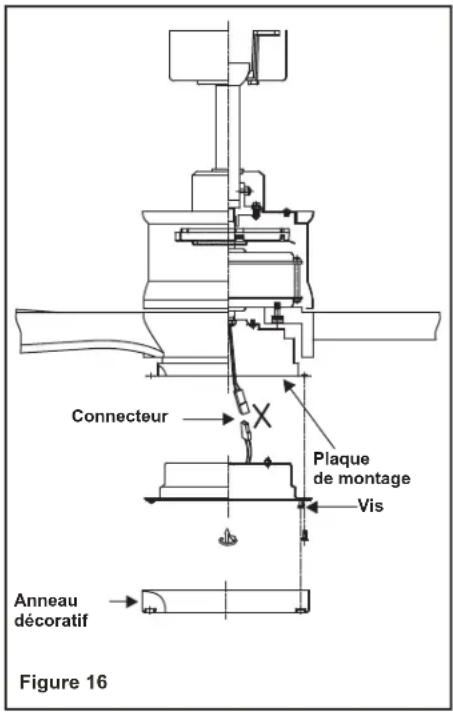

Connecteur Plaque de montage Vis Anneau décoratif Figure 16

Installation du ventilateur sans l'ensemble d'éclairage (facultatif) 10.

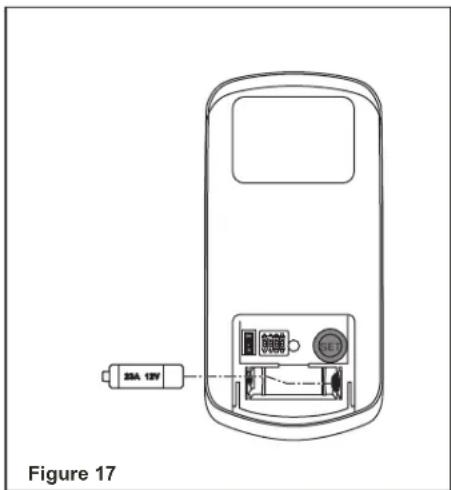

Installation de la pile

Installez une pile MN21/A23 de 12 V (incluse) dans la télécommande. Pour prévenir les dommages à la télécommande, retirez la pile si elle n'est pas utilisée pendant une longue période. (Fig. 17)

25A 12V Figure 17

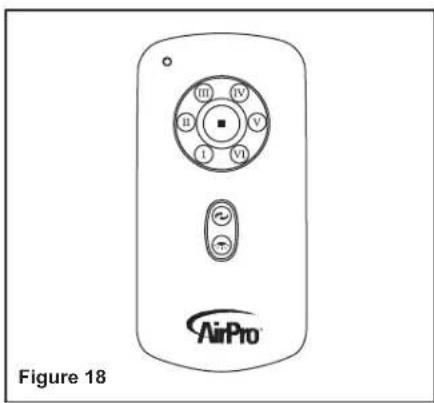

Définition des boutons de la télécommande :

Ces six boutons servent à régler la vitesse du ventilateur de la façon suivante :

I = vitesse minimale

II = vitesse basse

III = vitesse moyennement basse

IV = vitesse moyenne

V = vitesse moyennement élevée

VI = vitesse élevée

■ Bouton : Met le ventilateur hors tension.

Bouton : Contrôle le sens de rotation du ventilateur.

Bouton : contrôle l'éclairage. Placez l'interrupteur DIP à l'arrière de l'émetteur en position « ON » ou « D » pour choisir le mode

« Marche/Arrêt » ou « À intensité variable ».

Votre moteur CC sans balais est équipé d'une télécommande de type « automatique appris ». Il n'y a pas de commutateur de fréquence sur le récepteur. Le récepteur lira automatiquement la fréquence de la télécommande si des modifications sont apportées. Le réglage de la fréquence de l'émetteur doit être modifié SEULEMENT en cas d'interférence ou si un ou plusieurs ventilateurs de plafond munis du même type de système de contrôle sont installés dans la même structure.

Configuration de la télécommande

Suivez les étapes ci-dessous pour configurer la télécommande :

La fonction d'apprentissage automatique intervient seulement dans les 60 secondes qui suivent la mise en sous tension du ventilateur.

a) À partir de l'émetteur, sélectionnez la fréquence désirée. Les commutateurs DIP peuvent être réglés selon 16 combinaisons différentes. (Fig. 19)

b) À partir du dos de l'émetteur alors que le ventilateur est hors tension, rétablissez l'alimentation au ventilateur. Appuyez sur le bouton « SET » et maintenez-le enfoncé pendant environ cinq secondes, puis relâchez-le. Si l'ensemble d'éclairage facultatif est installé, l'ensemble d'éclairage clignotera deux fois et le témoin lumineux sur l'émetteur s'allumera lorsqu'une pression sera appliquée sur le bouton. Le processus de jumelage du ventilateur avec la télécommande est terminé et il est prêt à être utilisé. (Fig. 19)

REMARQUE: Si le test d'auto-étalonnage échoue, coupez l'alimentation en c.a., puis rétablissez l'alimentation et refaites le test d'auto-étalonnage.

REMARQUE: La télécommande ne fonctionne pas pendant le test d'auto-étalonnage.

REMARQUE: La fonction d'apprentissage de la fréquence et le test d'auto-étalonnage continueront à garder en mémoire la dernière fréquence et le dernier étalonnage configurés même si l'alimentation en c.a. est coupée. Si la fréquence est modifiée, un test d'auto-étalonnage se déclenchera à nouveau.

Commutateur DIP « D » et « ON » :

1. La sélection « ON » est la sélection à intensité variable et peut être utilisée avec toutes les ampoules, sauf les ampoules fluocompactes. La sélection « D » concerne seulement l'éclairage (sans la fonction d'intensité variable) et peut être utilisée avec les ampoules fluocompactes, ce type d'ampoule ne pouvant généralement pas être utilisé avec un variateur d'intensité. (Fig. 16)

11. Utilisation de votre émetteur

Ce récepteur comprend les fonctions de protection suivantes :

1. Position rotor verrouillé : Le moteur à c.c. est muni d'un dispositif de sécurité intégré en cas de blocage ou verrouillage du rotor (arrêt de la rotation des pales). En cas d'obstruction ou de défectuosité du moteur, la fonction de surveillance mettra le moteur hors tension automatiquement après 30 secondes. Enlevez ce qui obstrue et coupez l'alimentation en c.a. Rétablissez l'alimentation électrique et redémarrez le moteur du ventilateur,
2. Protection au-delà de 80 W : Lorsque le récepteur détecte que le moteur consomme plus de 80 W d'énergie, l'alimentation du récepteur est interrompue et le moteur cesse de fonctionner immédiatement. Attendez pendant cinq secondes, puis rallumez le récepteur.

Les réglages de vitesse pour la température chaude ou froide dépendent de facteurs tels que la taille de la pièce, La hauteur du plafond, le nombre de ventilateurs, etc.

REMARQUE : Pour utiliser la fonction d'inversion du sens de rotation de ce ventilateur, appuyer sur le bouton d'inversion pendant que le ventilateur fonctionne

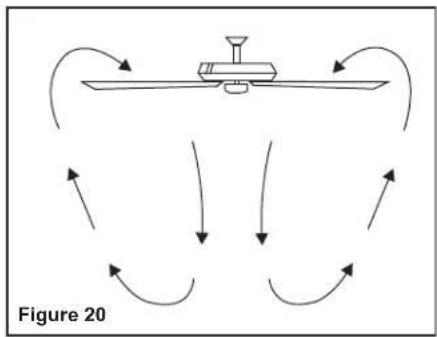

Une circulation d'air vers le bas crée un effet refroidissant, comme illustré à la Fig. 20. Cela vous permet de régler votre climatiseur à une température plus chaude sans perte de confort.

Température froide : (sens inverse) Une circulation d'air vers le haut pousse l'air chaud du plafond vers le bas, comme illustré à la Fig. 21. Cela vous permet de régler votre chauffage à une température plus froide sans perte de confort.

Voici quelques suggestions pour vous aider à entretenir votre ventilateur

ainsi endommager le moteur ou le bois, et possiblement causer un choc électrique.

1. Le mouvement naturel du ventilateur peut provoquer le desserrement de quelques branchements. Inspectez les branchements, les supports et les fixations des pales deux fois par année. Assurez-vous qu'ils sont bien serrés et solides. (Il n'est pas nécessaire de retirer le ventilateur du plafond.)

2. Vous pouvez appliquer une mince couche de cire pour meubles sur les pales en bois pour leur donner un surcroît de protection et en rehausser la beauté. Couvrez les petites égratignures en appliquant une mince couche de cirage.

3. Nettoyez régulièrement votre ventilateur pour préserver son apparence neuve au fil des années. Pour éviter d'égratigner le fini, utilisez seulement une brosse douce ou un chiffon non pelucheux. Le placage est scellé avec de la laque afin de minimiser la décoloration et le ternissement. Ne pas utiliser d'eau lorsque vous nettoyez le ventilateur. Vous pourriez

4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est pourvu de roulements lubrifiés de façon permanente.

IMPORTANT VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU ÉLECTRIQUE AVANT DE TENTER DE FAIRE UNE RÉPARATION. VOUS REPORTER À LA SECTION « BRANCHEMENTS ÉLECTRIQUES ».

13. Entretien de votre ventilateur

Problème Solution

Le ventilateur ne démarre pas.

1. Vérifiez les fusibles ou les disjoncteurs du circuit.
2. Vérifiez les branchements des fils jusqu'au ventilateur ainsi que les branchements des fils de l'interrupteur dans le boîtier de l'interrupteur. ATTENTION: Assurez-vous que l'alimentation principale est coupée.
3. Assurez-vous que les commutateurs DIP de l'émetteur et du récepteur sont réglés à la même fréquence.

Le ventilateur fait du bruit.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. Assurez-vous que les capuchons de connexion ne se frottent pas les uns contre les autres ou contre les parois du boîter de l'interrupteur. ATTENTION: Assurez-vous que l'alimentation principale est coupée.
4. Prévoyez une période de « rodage » de 24 h. La plupart des bruits associés à un ventilateur neuf disparaissent pendant cette période.
5. Si vous utilisez un ensemble d'éclairage facultatif, assurez-vous que les vis qui retiennent les pièces en verre sont bien serrées. Vérifiez également si l'ampoule est bien vissée.
6. Certains moteurs de ventilateurs sont sensibles aux signaux provenant de variateurs de vitesse à semi-conducteur. Si vous avez installé ce type de commande, choisissez et installez un autre type de commande.
7. Assurez-vous que le pavillon supérieur se trouve à courte distance du plafond. Il ne doit pas toucher le plafond.

Mauvais fonctionnement de la télécommande

1. Ne reliez pas le ventilateur à un ou des variateurs de vitesse fixé(s) au mur.
2. Assurez-vous que les commutateurs DIP sont réglés correctement.

Dépannage 14.

Taille du ventilateur	Vitesse	Volts	Ampères	Watts	Tr/min	PCM	P.N. P.B.	P.C.
60 po (152 cm)	Basse	120	0,07	3,31	51	1954,66	14,11 lb	17,26 lb	2,31 pi
	Élevé	120	0,43	31,45	165	7047,29

Ces valeurs sont approchées. Elles ne comprennent pas les intensités de courant et les puissances utilisées par le kit de lampe.

Cet appareil est conforme à la section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Avertissement: toute modification apportée à cet appareil non expressément approuvée par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à utiliser l'équipement.

REMARQUE: Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, définies à la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger l'interférence en appliquant l'une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Connectez l'équipement à une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.

15.Caractéristiques techniques

PROGRESS LIGHTING™

AirPro
