28C4944 - Robinetterie de cuisine DELTA - Notice d'utilisation et mode d'emploi gratuit

Marque	Delta
Modèle	28C4944
Type de produit	Robinet de cuisine à montage mural
Matériau	Laiton chromé
Hauteur du bec	Environ 8 po (20,3 cm) ou 11 po (27,9 cm) selon bec
Portée du bec	8 po (20,3 cm) ou 11 po (27,9 cm)
Débit	1,5 gal/min (5,7 L/min) avec aérateur
Type de cartouche	CER-TECK® (série 28C) ou Tuf-Tecck® (série 28T)
Nombre de poignées	2 (eau chaude et froide)
Type de poignée	Manette à levier ou à lame, selon version
Alimentation	Manuelle (pas de pile/électricité)
Garantie	5 ans sur pièces et fini
Entretien	Nettoyer avec un chiffon doux et eau savonneuse ; éviter les produits abrasifs
Nettoyage de l'aérateur	Dévisser et nettoyer les débris pour rétablir le débit
Fuite au bec ou sous la poignée	Remplacer la cartouche (couper l'eau d'abord)
Faible débit	Nettoyer l'aérateur ou la cartouche
Pièces détachées disponibles	Cartouches, aérateurs, becs, poignées, joints, etc. (voir liste pièces)
Réparabilité	Cartouches et aérateurs remplaçables facilement
Installation	Montage mural sur conduit 8 po ; respecter les codes locaux
Usage	Usage commercial ou résidentiel intensif

FOIRE AUX QUESTIONS - 28C4944 DELTA

Comment installer le robinet 28C4944 ?

Fermez l'eau, fixez les conduites d'alimentation au mur, installez le corps du robinet avec les rondelles en caoutchouc, puis montez le bec et serrez l'écrou d'accouplement. Ouvrez l'eau et vérifiez les fuites. Voir la notice pour les étapes détaillées.

Que faire si le robinet fuit par le bec ou sous la poignée ?

Coupez immédiatement l'eau. Remplacez la cartouche défectueuse (réf. 063000A pour droite, 063001A pour gauche pour les séries 28C). Utilisez uniquement des pièces Delta genuines.

Pourquoi le débit de mon robinet est-il très faible ?

Débranchez et nettoyez l'aérateur (sortie du bec). Si cela ne suffit pas, coupez l'eau et nettoyez la cartouche. Les débris de construction peuvent obstruer le système.

Comment nettoyer le robinet Delta 28C4944 ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs, acides ou chlorés qui peuvent endommager le fini chromé.

Quelle est la garantie de ce robinet ?

Delta offre une garantie limitée de 5 ans sur les pièces et le fini, à compter de la date de réception. La garantie ne couvre pas la main-d'œuvre ni les dommages dus à une mauvaise installation ou à une eau agressive.

Puis-je utiliser des pièces de rechange non Delta ?

Non. L'utilisation de pièces non autorisées annule la garantie. Utilisez uniquement des pièces Delta genuines portant le logo « Delta genuine parts ».

Comment remplacer la cartouche du robinet ?

Coupez l'eau, retirez la poignée et l'écrou de retenue, puis extrayez l'ancienne cartouche. Insérez la nouvelle cartouche (droite ou gauche selon le côté) et remontez le tout. Purgez le robinet après remplacement.

Quels types de becs sont disponibles pour ce modèle ?

Les becs orientables Wallform de 8 po (réf. 063044A) ou tubulaires de 8 po (réf. 060269A) et 11 po (réf. 060455A) sont compatibles.

Comment installer la sortie du bec après nettoyage ?

Après avoir purgé les conduites en ouvrant les manettes à fond pendant 1 minute, fermez l'eau, puis vissez la sortie (aérateur) au bec. Serrez à la main.

Où puis-je trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle Delta 28C4944. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI 28C4944 DELTA

28C4____	28C6____
28T4____	28T6____
Write purchase model number here for future referencePour référenceuture, inscrivez ci-dessus le n° de modele du produit achetéPara referenciafuture, escribeAquéel[nétro delmodelo comprado

WALLMOUNT KITCHEN FAUCETS ROBINETS DE CUISINE A MONTAGE MURAL LLAVES DE COCINA MONTAJE EN PARED

S.V.P., Laisez Cette Fiche D'Instructions Avec La Robinetterie Nouvellement Installedée

Entretien

L'utilisation de pieces autres que des pieces d'origine au cours de l'entretien entraine l'annulation de la garantie. N'utiliser que des pieces autorises qu portent de logo "Delta genuine parts". IMPORTANT: Àpres un entretien qu'il soit, bien purger le robinet conformément aux instructions d'installation.

Si le robinet fuit par le bac ou par le dessous de la poignee:

COUPEZ L'EAU. Remplacez la cartouche.

Si le débit du robinet est très faible

A) Enlevez I'aeateur et nettoyez-le, ou

B) COUPEZ L'EAU. Puis nettoyez la cartouche.

Instructions de Nettoyage

Votr ro t e s i r t a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

DejeEsta Hoja De Intruction Con La Llave Instalada

Mantenimiento

L'installation doit être faite conformément avec les codes locaux de plomberie et d'électricité. DRAINEZ BIEN TOUS LES TUYAUX AVANT L'INSTALLATION.

INSTRUCTIONS D'INSTALLATION

ÉTAPE 1. INSTALLATION DU ROBINET

Fermez les sources d'entree d'eau. Pour le robinet du centre de 8 po, les conduites d'alimentation doivent etre bien attachees pour soutenir le robinet. Les tiges des sources d'entree doivent etre en position horizontale afin de s'aligner avec les entrees du robinet de 8 po. Placez les rondelles en caoutchouc dedans les ecrous-union et serrez les ecrous fermement.

ÉTAPE 2. INSTALLATION DU BEC

Installez l'assemblage dubec au corps du robinet, en serrer I'ecrou d'accouplement fermement.

Ouvrez l'approvisionnement d'eau et vérifie s'il y a des fuites dans les conduites d'alimentation du robinet et les raccordements du robinet.

ÉTAPE 4. INSTALLATION DE LA SORTIE DU BEC

Avant d'installer la sortie du bac, tournez les manettes du robinet d'eau chaude et froide à la position ouverte complète. Faites sortir l'eau des conduites pendant au moins une minute pour nettoyer tous les débris de construction (les particules de soudure, les fragments de cuivre, le revêtement du tuyau, le ruban de plomberie, etc.). Àpres le rincege, coupez l'eau avec les manettes du robinet et assemblez la sortie du bac au bac du robinet.

REMARQUE: Pour les séries 28T, voir la page 5.
NOTA:Por la série 28T,ver paginga 5.

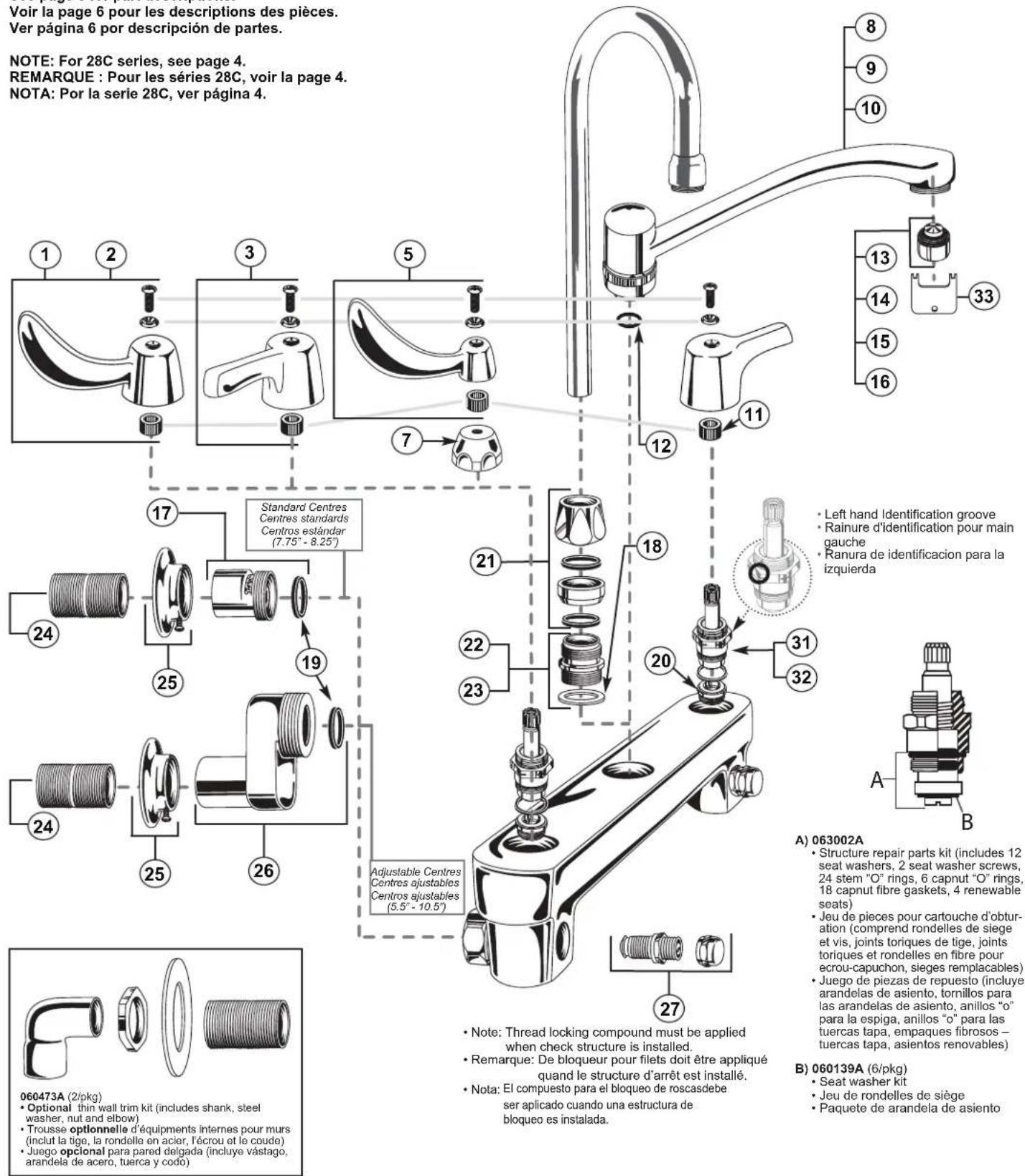

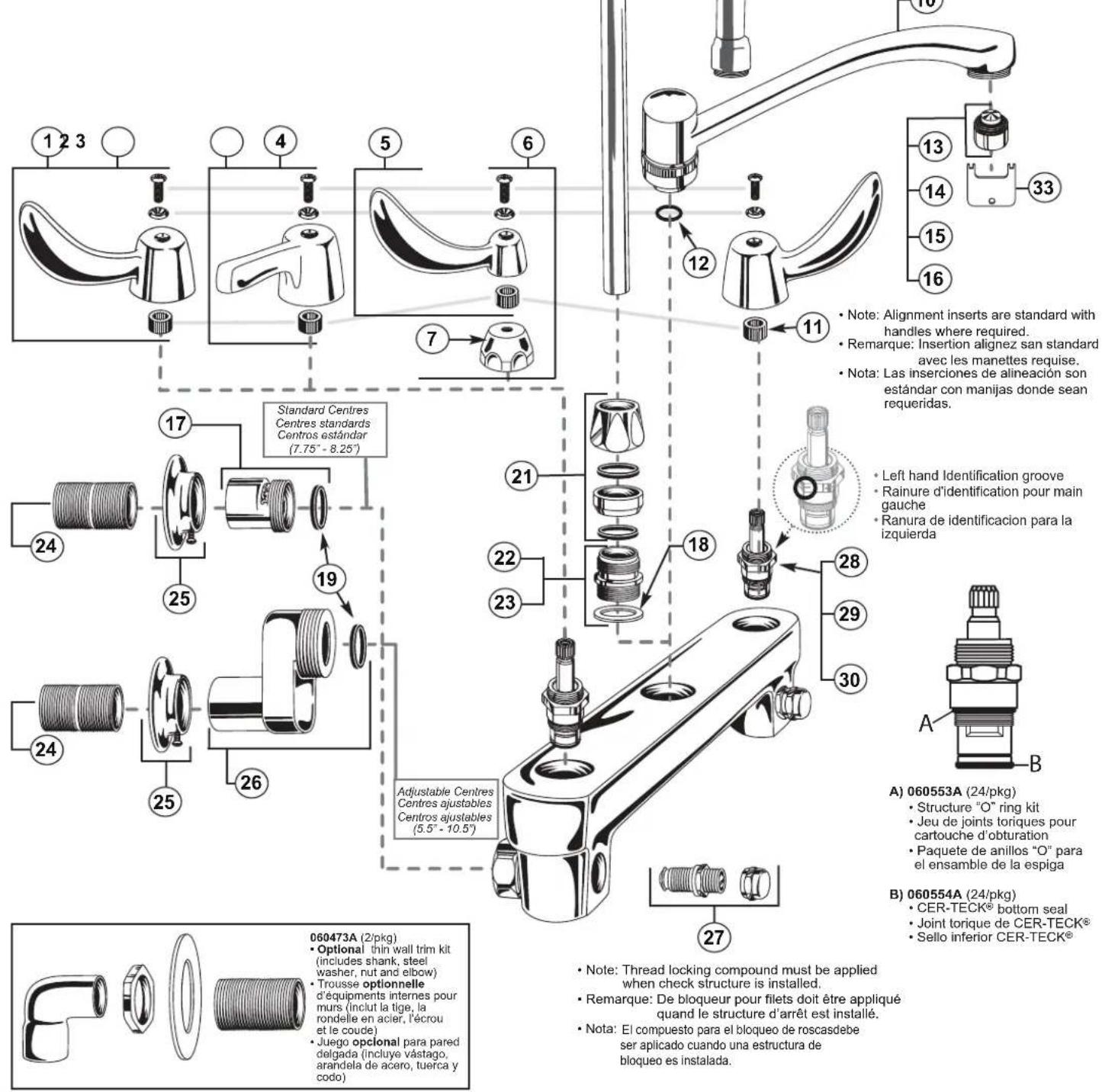

See page 6 for part descriptions.
Voir la page 6 pour les descriptions des pieces.
Ver pagina 6 por descripción de partes.

See page 6 for part descriptions.
Voir la page 6 pour les descriptions des pieces.
Ver pagina 6 por descripción de partes.
NOTE: For 28C series, see page 4.
REMARQUE: Pour les séries 28C, voir la page 4.
NOTA: Por la série 28C, ver página 4.

28T4_ _	28T6_ _
Write purchase model number here for future reference Escriba el número del modelo comprado aqui para referencia futura Pour référence future, inscrivez ci-dessus le N° de modelle du produit acheté

N°	N° Pièce	DESCRIPTION
1	060543A	Manette à lame de 4 po avec vis et indicateur rouge et bleu et insertion alignez
2	063121A	Ensemble de conversion - 2 manettes 4 po avec vis, 1 rouge et 1 bleu index et 2 insertion alignez, 1 cartouche CER-TECK® pour la droit et gauche
3	060599A	Manette avec levier coiffant 3 po, vis, indicateurs rouge et bleu et inset d'alignment
4	063107A	Ensemble de conversion - 2 manettes avec levier coiffant 3 po, vis, indicateurs rouge et bleu, 2 inserts d'alignment, 1 cartouche droit et 1 cartouche gauche CER-TECK® (28C seulement)
5	060602A	Manette à lame 4 po, vis, indicateurs rouge et bleu et insert d'alignment
6	063108A	Ensemble de conversion - 2 manettes à lame 4 po avec vis, chaps sanitaires, 1 rouge et 1 bleu index et 2 insertion alignez, 1 cartouche CER-TECK® pour le droit et gauche (28C seulement)
7	060264A	Chaps sanitaires (2/pqt)
8	063044A	Ensemble complete de bec Wallform orientable de 8 po
9	060269A	Bec tubulaire orientable de 8 po
10	060455A	Bec tubulaire orientable de 11 po
11	060544A	Insertion alignez (12/pqt)
12	060052A	Joint torque pour bec orientable (24/pqt)
13	060637A	Laminaire pour sortie anti-vandalisme avec Agion® Antimicrobien - 1,5 gal/min (5,7 L/min)
14	060641A	Aérateur à débit contrôleé - 1,5 gal/min (5,7 L/min)
15	060639A	Aérateur inviolable à débit contrôleé et clé - 1,5 gal/min (5,7 L/min)

N°	N° Pièce	DESCRIPTION
16	060726A	Sortie à début contrôle sans aération à l'épreuve du vandalisme - 0,5 gal/min (5,7 L/min)
17	063034A	Tiges standards et rondelles en caoutchouc (2/pqt)
18	060469A	Ensemble de rondelles en fibre (12/pqt)
19	060465A	Trousse de rondelles en caoutchouc (12/pqt)
20	063013A	Trousse siege remplacable (12/pqt) (28T seulement)
21	060026A	Necessaire de réparation pour bec en col-de-cygne
22	063033A	Adaptateur pour bec fixe/pivotant et joint de fibre
23	063056A	Adaptateur et joint étanche pour bec orientable
24	063104A	Trousse de mamelons (2/pqt)
25	060466A	Trousse de rosaces murales et de vis (2/pqt)
26	063105A	Tiges désaxées et rondelles en caoutchouc (2/pqt)
27	063106A	Structure d'arrêt et capuchon (2/pqt)
28	063000A	Cartouche CER-TECK® pour la droite (28C seulement)
29	063001A	Cartouche CER-TECK® pour la gauche (28C seulement)
30	063054A	Ensemble de conversion de CER-TECK® - 1 cartouche CER-TECK® pour la manette droite et 1 gauche (28C seulement)
31	063101A	Cartouche d'obturation Tuf-Tecck® en laiton chrome a/garniture et siege remplacable pour la droite (28T seulement)
32	063102A	Cartouche d'obturation Tuf-Tecck® en laiton chrome a/garniture et siege remplacable pour la gauche (28T seulement)
33	060765A	Clé pour embout inviolable

Garantie limitée sur les robinets commerciaux de Delta MD

Pièces et fini

Toutes les pieces (y compris les pieces électroniques autres que les piles) et les finis de ce produit commercial Delta® sont garantis à l'acheteur initial contre tout défaut de matériel et de fabrication pendant cinq (5) ans à compter de la date de réception du produit par l'acheteur initial ou son représentant autorisé (entrepreneur en installation, etc.). Aucune garantie n'est consentie sur les piles. Des termes et conditions spéciaux peuvent s'appliquer sur des modèles spécifique. Veuliez vous reporter aux feuilles de specifications des modèleurs pour Obtirner plus de détails.

Ce que nous ferons

Masco Canada Limitée va réparer ou replacer, sans frais, pendant la période de garantie applicable (telle que décrite ci-dessus), toute piece ou tout fin quiprésenterait un vice de matériel et/ou de main-d'oeuvre sous des conditions normales d'installation, d'utilisation et de service. Si l'option de réparation ou de remplacement n'est pas praticable, Masco Canada Limitée peut decide derembourser le prix d'achat, en échange du retour du produit. Ce sont vos recours exclusifs.

Ce qui n'est pas couvert

Tous les frais de main-d'oeuvre encourus par l'acheteur pour réparer, remplaçer, installer ou enlever ce produit ne sont pas couverts par cette garantie. Masco Canada Limitée ne peut pas être tenue responsable de chaque dommage au produit commercial resultant d'une Usure et déteriation raisonnables, d'un mauvais usage, abus, négligence, changement dans les conditions de l'immeuble ( comme des pointes de tension), des eaux agressives pour la sterilisation, des eaux grises (de l'eau recyclée ou reciblée pour utilisation dans la toilette), un entretien, une réparation ou une installation inadéquate ou réalisée de manière incorrecte, y compris un manquement à suivre les instructions d'entretien et de nettoyage pertinentes, et toute autre exclusion décrite dans le manuel d'installation et d'entretien pour ce produit en particulier. Masco Canada Limitée recommende d'utiliser les services d'un plombier professionnel pour toute installation et réparation. Nous vous recommandons aussi d'utiliser uniquement des pieces de rechange Delta® originales.

Ce que vous doivent pouvoir accorder un service sous garantie ou des pieces de rechange

Votre reclamation sous garantie peut etre faite et des pieces de rechange peuvent etre obtenues, en appelant ou en ecrivant comme suit:

Aux Etats-Unis et au Mexique :

DeltaFaucetCompany

55 E. 111th Street

Indianapolis, IN 46280

https://www.deltafucet.com/

commercial/contact-us

Au Canada:

Masco Canada Limitée

https://fr.deltafucet.ca/commercial/

contact-us

Les produits commerciaux Delta^MD couverts sous cette garantie incluant: Les produits des Séries Delta Commercial TECK^MD, des Séries Delta Commercial HDF^MD, des Séries Delta Commercial DEMD^MC et des Séries AD^AC. Cette garantie s'applique uniquement aux produits commerciaux Delta^MD installés aux États-Unis d'Amerique et au Canada.

Limitation de durée des garanties implicites

Veuillez notes que certains etats ou certaines provinces (y compris le Quebec) ne permettent pas de limiter la durée d'une garantie implicite, donc les limitations ci-dessus peuvent ne pas vous concerner. DANS LA MESURE MAXIMALE PERMISE PAR LA LOI, TOUTE GARANTIE OU CONDITION IMPLICITE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE ET D'ADEQUATION A UN USAGE PARTICULIER, EST LIMITÉA À LA PÉRIODE LÉGALE OU LA DUREE DE CETTE GARANTIE, SELON LA PÉRIODE LA PLUS COURTE.

Limitation des dommages spéciaux, consécutifs ou indirects

Cerciens etats ou certaines provinces ne permettent pas de limiter de la durée des garanties implicites, ni d'exclure ou de limiter les dommages accessorees ou indirects, donc les limitations ou les exclusions ci-dessus peuvent ne pas vous concerner. DANS LA MESURE MAXIMALE PERMISE PAR LA LOI, CETTE GARANTIE NE COUVRE PAS, ET MASCO CANADA LIMITEE DECLINE TOUTE RESPONSABILITE DES DOMMAGES SPECIAUX, FORTUIITS OU CONSECUTIFS (Y COMPRIS LES FRAIS DE MAIN-D'EAUVRE POUR REPARER, REMPLACER, INSTALLER OU DEMONTER CE PRODUIT), QUILS SURVIENNT D'une VIOLATION DE LA GARANTIE OU CONDITION EXPRESSE OU IMPLICITE, UNE RUPTURE DE CONTRAT, UN DELIT, OU AUTRE. MASCO CANADA LIMITEE NE SERA PAS TENUE RESPONSABLES DES DOMMAGES AU PRODUIT COMMERCIAL RÉSULTANT DE L'USURE NORMALE ET RAISONNABLE, UN USAGE ABUSIF, LA NÉLIGENCE, LE CHANGEMENT DES CONDITIONS DE CONSTRUCTION (COMME DES POINTES DE TENSION), LES Eaux AGRESSIVES POUR LA STÉRILISATION, L'EAU GRISE (EAU RECYCLÉE OU RÉORIENTE POUR L'USAGE DANS LA TOILETTE), OU UNE MAUVAISE INSTALLATION, UN MAUVAIS ENTRETIEN OU UNE MAUVAISE RÉPARATION, Y COMPRIS LE NON-RESPECT DES DIRECTIVES DE SOINS ET DE NETTOYAGE ET TOUT AUTRE EXCLUSION PRÉVUE DANS LE MANUEL D'ENTRETIEN ET D'INSTRUCTIONS POUR LE PRODUIT PARTICULARIER. Avis aux résidents del'état du New Jersey: Les dispositions du present document sont censées s'appliquer dans la pléine mesure permise par les loi de l'Etat du New Jersey.

Droits additionnels

Cette garantie vous confère des droits légaux spécifiques, et vous pourriez avoir d'autres droits, lesquels varient d'un état ou d'une province à l'autre.

Ceci est la garantie exclusive par écrit de Masco Canada Limitée, et cette garantie n'est pas transférable.

Pour toute question ou tout problème concernant notre garantie, veuillez nous appeler, nous écrire ou nous transmettre un courriel, aux coordonnées fournies ci-dessus.
