Type de produit	Robinet de cuisine à montage mural
Marque	Delta
Modèle	28C6223
Série	28C (CER-TECK®) / 28T (Tuf-Teck®)
Utilisation	Cuisine commerciale ou résidentielle
Installation	Montage mural avec conduites d'alimentation horizontales
Matériau	Laiton chromé (finition durable)
Alimentation	Eau chaude et froide (arrivées séparées)
Cartouche	Cartouche CER-TECK® pour 28C (droite et gauche)
Bec	Bec tubulaire orientable (8 po ou 11 po)
Aérateur	Débit contrôlé 1,5 gal/min (5,7 L/min) avec option anti-vandalisme
Poignée	Manette à lame 4 po ou levier coiffant 3 po
Garantie pièces et fini	5 ans à compter de la date de réception
Entretien	Nettoyer avec un chiffon humide, sécher avec un chiffon doux
Nettoyage	Éviter produits abrasifs ou de polissage
Pièces de rechange	Cartouches, aérateurs, joints, becs, poignées disponibles
Réparabilité	Cartouche remplaçable, sièges remplaçables (série 28T)
Conformité	Installation conforme aux codes locaux de plomberie
Sécurité	Purger les conduites avant utilisation pour éliminer les débris
Accessoires	Clé pour aérateur inviolable, adaptateurs pour bec orientable

FOIRE AUX QUESTIONS - 28C6223 DELTA

Comment installer le robinet mural Delta 28C6223 ?

Fermez les arrivées d'eau. Pour un robinet centre 8 po, les conduites d'alimentation doivent être horizontales. Placez les rondelles en caoutchouc dans les écrous-union et serrez. Installez le bec en serrant l'écrou d'accouplement. Ouvrez l'eau et vérifiez les fuites. Purgez ensuite les conduites avant de monter la sortie du bec.

Que faire si le robinet fuit par le bec ou sous la poignée ?

Coupez l'eau. Remplacez la cartouche (références 063000A pour droite, 063001A pour gauche). Utilisez uniquement des pièces d'origine Delta.

Que faire si le débit est très faible ?

Retirez l'aérateur (sortie du bec) et nettoyez-le. Si le problème persiste, coupez l'eau et nettoyez la cartouche des débris.

Comment nettoyer le robinet Delta ?

Frottez doucement avec un chiffon humide, puis séchez avec un chiffon doux. N'utilisez pas de produits abrasifs ou de polissage qui pourraient endommager le fini.

Quelle cartouche est utilisée pour le modèle 28C6223 ?

Pour la série 28C, les cartouches sont CER-TECK® : référence 063000A pour la droite et 063001A pour la gauche. Pour la série 28T, utilisez les cartouches Tuf-Teck® (063101A droite, 063102A gauche).

Comment remplacer la cartouche ?

Coupez l'eau. Retirez la poignée et l'écrou de retenue. Tirez la cartouche et remplacez-la par une neuve en alignant la rainure d'identification. Revissez et purgez avant utilisation.

Quelle est la garantie de ce robinet ?

Pièces et fini sont garantis 5 ans à compter de la date de réception. La garantie couvre les défauts de matériel et de fabrication dans des conditions normales d'utilisation. Les piles (le cas échéant) ne sont pas couvertes.

Où trouver des pièces de rechange pour le Delta 28C6223 ?

Contactez Delta Faucet Company (États-Unis/Mexique) ou Masco Canada Limitée. Utilisez uniquement des pièces d'origine portant le logo Delta genuine parts. Des listes de pièces sont fournies à la page 6 de la notice.

L'aérateur est-il remplaçable ?

Oui, l'aérateur (sortie à débit contrôlé) est remplaçable. Des modèles anti-vandalisme avec clé sont disponibles (réf. 060639A). Remplacez-le si le débit diminue après nettoyage.

Puis-je utiliser des pièces non Delta pour l'entretien ?

Non, l'utilisation de pièces non d'origine annule la garantie. Utilisez exclusivement des pièces autorisées Delta genuine parts.

MODE D'EMPLOI 28C6223 DELTA

28C4_ _	28C6_ _
28T4_ _	28T6_ _
Write purchase model number here for future referencePour référence futuro, inscrivez ci-dessus le n° de modele du produit achetéPara referencia futuro, écrita ici el numéro del modele comprado

WALLMOUNT KITCHEN FAUCETS ROBINETS DE CUISINE A MONTAGE MURAL LLAVES DE COCINA MONTAJE EN PARED

S.V.P., Laisez Cette Fiche D'Instructions Avec La Robinetterie Nouvellement Installedée

Entretien

L'utilisation de pieces autres que des pieces d'origine au cours de l'entretien entraine l'annulation de la garantie. N'utiliser que des pieces autorises qu portent de logo "Delta genuine parts". IMPORTANT: Àpres un entretien qu'il soit, bien purger le robinet conformément aux instructions d'installation.

• Si le robinet fuit par le bec ou par le dessous de la poignée :

COUPEZ L'EAU. Remplacez la cartouche.

Si le débit du robinet est très faible

A) Enlevez l'abrateur et nettoyez-le, ou

B) COUPEZ L'EAU. Puis nettoyez la cartouche.

Instructions de Nettoyage

Votre ronet Delta a ete conu pour satisfaire a des exigences rigoureuses de qualite et de rendement. Il you donnera entiere satisfaction pendant des anennes pour autant qu'il soit bien entretnne. Ntoyoz-le avec soin. Meme si son fini est extrimement durable, il peutetre abimed par des produits fortemont abrasifs ou des produits de polissage.Pour le netoyer, il you suffit de le frotrer doucement avec un chiffon humide et le secher a l'aide d'un chiffon doux.

DejeEsta Hoja De Intruction Con La Llave Instalada

Mantenimiento

L'installation doit être faite conformément avec les codes locaux de plomberie et d'électricité. DRAINEZ BIEN TOUS LES TUYAUX AVANT L'INSTALLATION.

INSTRUCTIONS D'INSTALLATION

ÉTAPE 1. INSTALLATION DU ROBINET

Fermez les sources d'entree d'eau. Pour le robinet du centre de 8 po, les conduites d'alimentation doivent etre bien attachees pour soutenir le robinet. Les tiges des sources d'entree doivent etre en position horizontale afin de s'aligner avec les entrees du robinet de 8 po. Placez les rondelles en caoutchouc dedans les ecrous-union et serrez les ecrous fermement.

ÉTAPE 2. INSTALLATION DU BEC

Installez l'assemblage du bec au corps du robinet, en serrant I'ecrou d'accoupling fermement.

Ouvrez l'approvisionnement d'eau et vérifie s'il y a des fuites dans les conduites d'alimentation du robinet et les raccordements du robinet.

ÉTAPE 4. INSTALLATION DE LA SORTIE DU BEC

Avant d'installer la sortie du bac, tournez les manettes du robinet d'eau chaude et froide à la position ouverte complète. Faites sortir l'eau des conduites pendant au moins une minute pour nettoyer tous les débris de construction (les particules de soudure, les fragments de cuivre, le revêtement du tuyau, le ruban de plomberie, etc.). Àpres le rincege, foupez l'eau avec les manettes du robinet et assemblez la sortie du bac au bac du robinet.

REMARQUE: Pour les séries 28T, voir la page 5.
NOTA:Por la série 28T,ver pagina 5.
See page 6 for part descriptions.
Voir la page 6 pour les descriptions des pieces.
Ver pagina 6 por descripción de partes.

28T4_ _	28T6_ _
Write purchase model number here for future reference Escriba el numero del modelo comprado@aqui para referencia futura Pour referenciauture, inscrivez ci-dessus le N° de modèle du produit acheté

See page 6 for part descriptions.
Voir la page 6 pour les descriptions des pièces.
Ver página 6 por descripción de partes.
NOTE: For 28C series, see page 4.
REMARQUE: Pour les séries 28C, voir la page 4.
NOTA: Por la série 28C, ver página 4.
Voir la page 6 pour les descriptions des pieces.

- Left hand Identification groove - Rainure d'identificacion pour main gauche - Ranura de identificacion para la izquierda

A)063002A

• Structure repair parts kit (includes 12 seal washers, 2 seal washer screws, 24 stem "O" rings, 6 capnut "O" rings, 18 capnut fibre gaskets, 4 renewable seats)
• Jeu de pieces pour cartouche d'obturation (compend rondelles de siege et vis, joints toriques de tige, joints toriques et rondelles en fibre pour ecrou-capuchon, sieges remplacables)
• Juego de piezas de repuesto (incluye arandelas de asiento, tornillos para las arandelas de asiento, anillos "o" para la espiga, anillos "o" para las tuercas tapa, empaques fibrosos -tuercas tapa, asientos renovables)

060473A (2/pkg)

• Optional thin wall trim kit (includes shank, steel)
  washer, nut and elbow)
  Trousse optionnelle d'equispiments internes pour murs (inclut la tique, la rendelle en casie l'isoeuré et la coude).
  (incid la tge, la fondene en acier, Iecod et le coude)

• Juego optional para pared delgada (incluya vostago, arandela de acero, tuera y codo)

• Note: Thread locking compound must be applied when check structure is installed.

• Remarque: De bloqueur pour fillets doit être appliquée quand le structure d'arrêt est installé.
• Nota: El compuesto para elbloqueo de roscasdebe

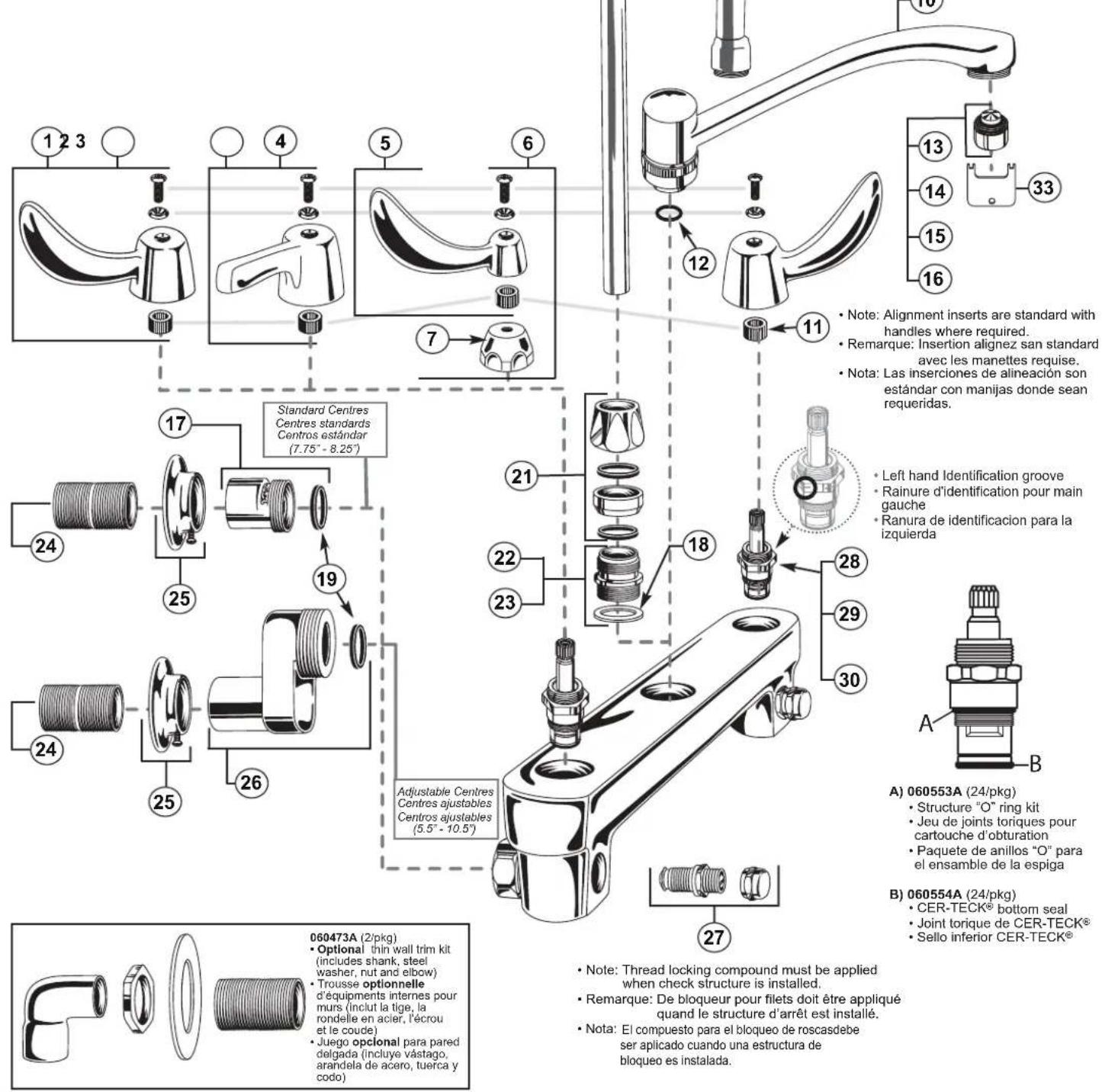

N°	N° Pièce	DESCRIPTION	N°	N° Pièce	DESCRIPTION
1	060543A	Manette à lame de 4 po avec vis et indicateur rouge et bleu et insertion alignnez	16	060726A	Sortie à débit contrôle sans aération à l'épreuve du vandalisme - 0,5 gal/min (5,7 L/min)
2	063121A	Ensemble de conversion - 2 manettes 4 po avec vis, 1 rouge et 1 bleu index et 2 insertion alignnez, 1 cartouche CER-TECK® pour la droit et gauche	17	063034A	Tiges standards et rondelles en caoutchouc (2/pqt)
			18	060469A	Ensemble de rondelles en fibre (12/pqt)
3	060599A	Manette avec levier coiffant 3 po, vis, indicateurs rouge et bleu et inset d'alignment	19	060465A	Trousse de rondelles en caoutchouc (12/pqt)
			20	063013A	Trousse siege replacable (12/pqt) (28T seulement)
4	063107A	Ensemble de conversion - 2 manettes avec levier coiffant 3 po, vis, indicateurs rouge et bleu, 2 inserts d'alignement, 1 cartouche droit et 1 cartouche gauche CER-TECK® (28C seulement)	21	060026A	Nécessaire de réparation pour bac en col-de-cygne
			22	063033A	Adapteur pour bac fix/pivotant et joint de fibre
5	060602A	Manette à lame 4 po, vis, indicateurs rouge et bleu et insert d'alignement	23	063056A	Adapteur et joint étanche pour bac orientable
			24	063104A	Trousse de mamelons (2/pqt)
6	063108A	Ensemble de conversion - 2 manettes à lame 4 po avec vis, chaps sanitaires, 1 rouge et 1 bleu index et 2 insertion alignnez, 1 cartouche CER-TECK® pour le droit et gauche (28C seulement)	25	060466A	Trousse de rosaces murales et de vis (2/pqt)
			26	063105A	Tiges désaxées et rondelles en caoutchouc (2/pqt)
7	060264A	Chaps sanitaires (2/pqt)	27	063106A	Structure d'accret et capuchon (2/pqt)
8	063044A	Ensemble complete de bec Wallform orientable de 8 po	28	063000A	Cartouche CER-TECK® pour la droite (28C seulement)
9	060269A	Bec tubulaire orientable de 8 po	29	063001A	Cartouche CER-TECK® pour la gauche (28C seulement)
10	060455A	Bec tubulaire orientable de 11 po	30	063054A	Ensemble de conversion de CER-TECK® - 1 cartouche CER-TECK® pour la manette droite et 1 gauche (28C seulement)
11	060544A	Insertion alignnez (12/pqt)
12	060052A	Joint torque pour bec orientable (24/pqt)	31	063101A	Cartouche d'obturation Tuf-Teck® en laiton chrome a/garniture et siege replacable pour la droite (28T seulement)
13	060637A	Laminaire pour sortie anti-vandalisme avec Agion® Antimicrobien - 1,5 gal/min (5,7 L/min)	32	063102A	Cartouche d'obturation Tuf-Teck® en laiton chrome a/garniture et siege replacable pour la gauche (28T seulement)
14	060641A	Aérateur à débit contrôle - 1,5 gal/min (5,7 L/min)	33	060765A	Clé pour embout inviolable
15	060639A	Aérateur inviolable à débit contrôle et clé - 1,5 gal/min (5,7 L/min)

Garantie limitée sur les robinets commerciaux de Delta MD

Pièces et fini

Toutes les pieces (y compris les pieces électroniques autres que les piles) et les finis de ce produit commercial Delta® sont garantis à l'acheteur initial contre tout défaut de matériel et de fabrication pendant cinq (5) ans à compter de la date de réception du produit par l'acheteur initial ou son représentant autorisé (entrepreneur en installation, etc.). Aucune garantie n'est consentie sur les piles. Des termes et conditions spéciaux peuvent s'appliquer sur des modèles spécifique. Veuliez vous reporter aux feuilles de specifications des modèleurs pour Obtirner plus de détails.

Ce que nous ferons

Masco Canada Limitée va réparer ou replacer, sans frais, pendant la période de garantie applicable (telle que décrite ci-dessus), toute piece ou tout fin quiprésenterait un vice de matériel et/ou de main-d'oeuvre sous des conditions normales d'installation, d'utilisation et de service. Si l'option de réparation ou de remplacement n'est pas praticable, Masco Canada Limitée peut decide derembourser le prix d'achat, en échange du retour du produit. Ce sont vos recours exclusifs.

Ce qui n'est pas couvert

Tous les frais de main-d'oeuvre encourus par l'acheteur pour réparer, remplaçer, installer ou enlever ce produit ne sont pas couverts par cette garantie. Masco Canada Limitée ne peut pas être tenue responsable de chaque dommage au produit commercial resultant d'une Usure et déteriation raisonnables, d'un mauvais usage, abus, négligence, changement dans les conditions de l'immeuble ( comme des pointes de tension), des eaux agressives pour la sterilisation, des eaux grises (de l'eau recyclée ou reciblée pour utilisement dans la toilette), un entretien, une réparation ou une installation inéadique ou réalisée de manière incorrecte, y compris un manquement à suivre les instructions d'entretien et de nettoyage pertinentes, et toute autre exclusion décrite dans le manuel d'installation et d'entretien pour ce produit en particulier. Masco Canada Limitée recommende d'utiliser les services d'un plombier professionnel pour toute installation et réparation. Nous vous recommandons aussi d'utiliser uniquement des pieces de rechange Delta® originales.

Ce que vous doivent pouvoir Obtir un service sous garantie ou des pieces de rechange

Votre reclamation sous garantie peut etre faite et des pieces de rechange peuvent etre obtenues, en appelant ou en ecrivant comme suit:

Aux Etats-Unis et au Mexique :

DeltaFaucetCompany

55 E. 111th Street

Indianapolis, IN 46280

https://www.deltafucet.com/

commercial/contact-us

Au Canada:

Masco Canada Limitée

Les produits commerciaux Delta^MD couverts sous cette garantie incluent: Les produits des Séries Delta Commercial TECK^MD, des Séries Delta Commercial HDF^MD, des Séries Delta Commercial DEMD^MC et des Séries AD^MC. Cette garantie s'applique uniquement aux produits commerciaux Delta^MD installés aux États-Unis d'Amérique et au Canada.

Limitation de durée des garanties implicites

Veuillez noter que certains etats ou certaines provinces (y compris le Quebec) ne permettent pas de limiter la durée d'une garantie implicite, dont les limitations ci-dessous peuvent ne pas vous concerner. DANS LA MESURE MAXIMALE PERMISE PAR LA LOI, TOUTE GARANTIE OU CONDITION IMPLICITE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE ET D'ADEQUATION A UN USAGE PARTICULIER, EST LIMITEA A LA PÉRIODE LÉGALE OU LA DUREE DE CETTE GARANTIE, SELON LA PÉRIODE LA PLUS COURTE.

Limitation des dommages spéciaux, consécutifs ou indirects

Cerciens etats ou certaines provinces ne permettent pas de limiter de la durée des garanties implicites, ni d'exclure ou de limiter les dommages accessorees ou indirects, donc les limitations ou les exclusions ci-dessus peuvent ne pas vous concerner. DANS LA MESURE MAXIMALE PERMISE PAR LA LOI, CETTE GARANTIE NE COUVRE PAS, ET MASCO CANADA LIMITEE DECLINE TOUTE RESPONSABILITE DES DOMMAGES SPECIAUX, FORTUIITS OU CONSECUTIFS (Y COMPRIS LES FRAIS DE MAIN-D'EAUVRE POUR REPARER, REMPLACER, INSTALLER OU DEMONTER CE PRODUIT), QUILS SURVIENNT D'UNE VIOLATION DE LA GARANTIE OU CONDITION EXPRESSE OU IMPLICITE, UNE RUPTURE DE CONTRAT, UN DELIT, OU AUTRE. MASCO CANADA LIMITEE NE SERA PAS TENUE RESPONSABLES DES DOMMAGES AU PRODUIT COMMERCIAL RÉSULTANT DE L'USURE NORMALE ET RAISONNABLE, UN USAGE ABUSIF, LA NÉLIGENCE, LE CHANGESMENT DES CONDITIONS DE CONSTRUCTION (COMME DES POINTES DE TENSION), LES Eaux AGRESSIVES POUR LA STÉRILISATION, L'EAU GRISE (EAU RECYCLÉE OU RÉORIENTE POUR L'USAGE DANS LA TOILETTE), OU UNE MAUVAISE INSTALLATION, UN MAUVAIS ENTRETIEN OU UNE MAUVAISE RÉPARATION, Y COMPRIS LE NON-RESPECT DES DIRECTIVES DE SOINS ET DE NETTOYAGE ET TOUT AUTRE EXCLUSION PRÉVUE DANS LE MANUEL D'ENTRETIEN ET D'INSTRUCTIONS POUR LE PRODUIT PARTICULARIER. Avis aux résidents del'état du New Jersey: Les dispositions du present document sont censées s'appliquer dans la pléine mesure permise par les loi de l'Etat du New Jersey.

Droits additionnels

Cette garantie vous confère des droits légaux spécifique, et vous pourriez avoir d'autres droits, lesquels varient d'un état ou d'une province à l'autre.

Ceci est la garantie exclusive par etcrit de Masco Canada Limitée, et cette garantie n'est pas transferrable.

Pour toute question ou tout problème concernant notre garantie, veuillez nous appeler, nous écrire ou nous transmettre un courriel, aux coordonnées fournies ci-dessus.
