M18 Fuel 2939-20 - Meuleuse électrique MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type d'outil	Clé à chocs sans fil
Tension de la batterie	18 V
Couple maximal	1356 Nm
Vitesse à vide	0-1900 tr/min
Fréquence de chocs	0-2400 ipm
Poids	2.3 kg
Dimensions	24.1 cm x 8.4 cm x 22.9 cm
Type de moteur	Moteur sans balais
Compatibilité des batteries	Batteries M18
Utilisation	Idéal pour les applications de serrage et dévissage dans l'automobile et la construction
Maintenance	Vérifier régulièrement l'état de la batterie et nettoyer l'outil après utilisation
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation
Informations générales	Garantie de 5 ans sur le moteur

FOIRE AUX QUESTIONS - M18 Fuel 2939-20 MILWAUKEE

Comment charger la batterie du MILWAUKEE M18 Fuel 2939-20 ?

Pour charger la batterie, insérez-la simplement dans le chargeur M18 compatible et branchez le chargeur à une prise électrique. Le témoin lumineux indiquera l'état de la charge.

Que faire si le MILWAUKEE M18 Fuel 2939-20 ne démarre pas ?

Vérifiez d'abord que la batterie est complètement chargée. Si le problème persiste, assurez-vous que l'outil est en position de déverrouillage et inspectez les connexions de la batterie.

Comment entretenir le MILWAUKEE M18 Fuel 2939-20 ?

Pour entretenir votre outil, nettoyez-le régulièrement avec un chiffon doux et sec. Vérifiez également les pièces mobiles et appliquez de l'huile si nécessaire.

Quel type de batterie est compatible avec le MILWAUKEE M18 Fuel 2939-20 ?

Le MILWAUKEE M18 Fuel 2939-20 est compatible avec les batteries de la série M18. Assurez-vous d'utiliser une batterie M18 pour un fonctionnement optimal.

Comment résoudre un problème de surchauffe ?

Si votre outil surchauffe, arrêtez-le immédiatement et laissez-le refroidir. Évitez une utilisation prolongée sans pauses et vérifiez que les orifices de ventilation ne sont pas obstrués.

Où trouver des pièces de rechange pour le MILWAUKEE M18 Fuel 2939-20 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés MILWAUKEE ou sur le site officiel de MILWAUKEE.

Comment savoir si la batterie est défectueuse ?

Si la batterie ne charge pas ou ne fournit pas d'énergie à l'outil, elle pourrait être défectueuse. Essayez une autre batterie M18 pour confirmer le problème.

Puis-je utiliser le MILWAUKEE M18 Fuel 2939-20 par temps humide ?

Il est recommandé d'éviter d'utiliser l'outil par temps humide. L'exposition à l'eau peut endommager les composants électriques.

Quel est le poids du MILWAUKEE M18 Fuel 2939-20 ?

Le poids du MILWAUKEE M18 Fuel 2939-20 est d'environ 2,3 kg sans batterie.

Comment régler la puissance de l'outil ?

Le MILWAUKEE M18 Fuel 2939-20 est équipé de réglages de puissance. Consultez le manuel d'utilisation pour ajuster les paramètres selon vos besoins.

MODE D'EMPLOI M18 Fuel 2939-20 MILWAUKEE

AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien comprendre le manuel.

Lire toutes les consignes de sécurité, consignes,

illustrations et spécifications fournies avec cet outil électrique. Ne pas suivre l'ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les instructions à des fins de référence ultérieure. Le terme «outil électrique» figurant dans les avertissements ci-dessous renvoie à l'outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

- Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.

- Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enflammer les poussières ou vapeurs.

- S'assurer que les enfants et les curieux se trouvent à une bonne distance au moment d'utiliser un outil électrique. Les distractions peuvent causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

- Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique.

- Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre.

- Ne pas exposer les outils électriques à l'eau ou l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique.

- Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique.

- Pour les travaux à l'extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l'usage extérieur réduit les risques de choc électrique.

- Si l'utilisation d'un outil électrique est inévitable dans un endroit humide, utiliser une source d'alimentation munie d'un disjoncteur de fuite de terre. L'utilisation d'un disjoncteur de fuite de terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

- Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.

• Porter l'équipement de protection individuel requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque anti-poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive afin de réduire les blessures.
• Empêcher les démarrages accidentels. S'assurer que la gâchette est en position d'arrêt avant de brancher l'outil à une source de courant, d'insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de marche favorise les accidents.
• Retirer les clés de réglage avant de mettre l'outil en marche. Une clé laissée sur une pièce rotative de l'outil peut causer des blessures.
• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité procure un meilleur contrôle de l'outil électrique en cas d'imprévus.
• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l'écart des pièces en mouvement. Les vêtements flottants, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.
• Si les outils sont équipés de dispositifs de dépous siérage, s'assurer qu'ils sont connectés et correctement utilisés. L'utilisation d'un collecteur de poussière permet de réduire les dangers liés à la poussière.
• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre suffisant et vous amener à ignorer les règles de sécurité. Une utilisation négligée peut causer une blessure grave en une fraction de seconde.

UTILISATION ET ENTRETIEN DE L'OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil électrique approprié exécutera le travail mieux et de façon moins dangereuse s'il est utilisé dans les limites prévues.
• Ne pas utiliser l'outil électrique si le commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé.
• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d'effectuer des réglages, de changer d'accessoire ou de remiser l'outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l'outil.

- Entreposer l'outil électrique hors de la portée des enfants et interdire à quiconque de l'utiliser si la personne ne connaît pas bien le produit ou les instructions. Les outils électriques sont dangereux dans les mains d'utilisateurs novices.

- Entretenir les outils électriques et les accessoires. Vérifier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. Plusieurs accidents sont causés par des produits mal entretenus.

- Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler.

- Utiliser l'outil électrique, les accessoires, les embouts etc. conformément à ces instructions en tenant compte des conditions de travail et de

la tâche à effectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas conçu peut être dangereux.

- Garder les poignées et les surfaces de préhension sèches, propres et exemptes d'huile ou de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN DE LA BATTERIE

- Pour recharger le bloc-piles, utiliser seulement le chargeur spécifié par le fabricant. Un chargeur pouvant convenir à un type de bloc-piles peut entraîner un risque d'incendie lorsqu'il est utilisé avec un autre type de bloc-piles.

- N'utiliser l'outil électrique qu'avec une batterie recommandée. L'utilisation de tout autre bloc-piles peut créer un risque de blessures et d'incendie.

- Lorsque le bloc-piles n'est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d'autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage des bornes d'une pile peut entraîner des brûlures ou un incendie.

- Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

- N'utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modifié. Des piles endommagées ou modifiées peuvent adopter un comportement imprévisible pouvant causer un incendie, une explosion ou le risque de blessures.

- Ne pas exposer le bloc-piles ou l'outil aux flammes ou à une température excessive. Une exposition aux flammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

- Suivre toutes les instructions de charge et ne pas charger le bloc-piles ou l'outil en dehors de la plage de température spécifiée. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la pile et augmenter le risque d'incendie.

ENTRETIEN

- Les réparations de l'outil électrique doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d'origine. Le maintien de la sûreté de l'outil électrique sera ainsi assuré.

- Ne jamais effectuer la réparation d'un bloc-piles endommagé. La réparation du bloc-piles doit être réalisée par le fabricant ou les fournisseurs de service agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

RECTIFIEUSES POUR MATRICES

Règles de sécurité générales pour le meulage des pièces, le nettoyage à l'aide d'une brosse métallique, le polissage, la sculpture ou le découpage à l'abrasif :

- Cet outil électrique est conçu pour servir de meuleuse, de ponceuse, de brosse métallique, de polisseuse, de sculpteuse ou d'outils à tronçonner. Lire toutes les consignes de sécurité, con-

signes, illustrations et spécifications fournies avec cet outil électrique. Ne pas suivre l'ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves.

- Ne pas utiliser des accessoires qui ne sont pas spécialement conçus pour le modèle d'outil ou qui ne sont pas recommandés par le fabricant. Le simple fait qu'un accessoire peut s'ajuster sur l'outil électrique ne signifie pas qu'il peut être utilisé en toute sécurité.

- La vitesse nominale de l'accessoires doit a moins être égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires qui sont utilisés à une vitesse supérieure à leur vitesse nominale peuvent se briser et se détacher.

- Le diamètre extérieur et l'épaisseur de l'accessoir doivent être conformes à la capacité de l'outil électrique. Il est impossible de contrôler adéquate-ment un accessoire de dimension inappropriée.

- La taille de l'arbre des meules, des manchons abrasifs ou de tout autre accessoire doit convenir parfaitement à la broche de l'outil. Si les accessoires utilisés ne conviennent pas à la pièce de montage de l'outil, ils se déstabiliseront, vibreront de façon excessive et pourront causer une perte de contrôle.

- Les meules, les manchons abrasifs, les couteaux ou d'autres accessoires doivent être insérés complètement dans le mandrin ou la douille de serrage. Le « surplomb » ou la distance entre la meule et la douille doit être la plus courte possible. Si le support du mandrin est insuffisant et/ou le surplomb de la meule est trop long, la meule peut se libérer et s'éjecter à grande vitesse.

- Ne pas utiliser un accessoire endommagé Inspecter l'accessoire avant chaque utilisation afin de s'assurer que les meules, par exemple, sont exemptes d'ébréchures et de fissures, que les manchons abrasifs ne présentent aucune fissure ni aucun signe d'usage excessif, et que la brosse métallique ne comprend pas de fils détachés ou craquelés. Si l'outil électrique ou l'accessoire est échappé, s'assurer qu'il n'est pas endommagé ou installer un autre accessoire. Après avoir effectué cette opération, se tenir à distance de l'accessoire en rotation et faire fonctionner l'outil à sa vitesse à vide maximale pendant une minute. S'assurer que personne ne se tient à proximité de l'outil. Les accessoires endommagés se brisent généralement lors de cette vérification.

- Porter de l'équipement de protection de qualité professionnelle. Selon le type d'opération, porter un masque de protection ou des lunettes de sécurité. Au besoin, porter également un masque anti-poussières, un protecteur d'oreille, des gants et un tablier d'atelier résistant aux petits fragments abrasifs ou aux fragments provenant des pièces à travailler. La protection oculaire utilisée doit résister aux débris projetés lors des différentes opérations. Le masque anti poussières et le masque filtrant doivent filtrer les particules produites lors de l'opération. Une exposition prolongée à un bruit fort peut entraîner une perte auditive.

- S'assurer que personne ne se tient à proximité du lieu de travail. Toute personne qui entre sur le lieu de travail doit porter l'équipement de protection requis. Des fragments provenant de la pièce à travailler ou d'un accessoire brisé peuvent être projetés et causer des blessures, même à des

personnes se tenant à une certaine distance du lieu de travail immédiat.

- Tenir l'outil par ses surfaces de préhension isolées lors des opérations pendant lesquelles l'accessoire de coupe peut entrer en contact avec du câblage caché. Le contact d'un accessoire de coupe avec un fil « sous tension » « électrifie » les pièces métalliques exposées de l'outil et peut électrocuter l'utilisateur.

- Toujours tenir fermement l'outil des deux mains alors du démarrage. Le couple de réaction du moteur, alors qu'il accélère pour atteindre sa pleine vitesse, peut faire tourner l'outil.

- Utiliser des serre-joints pour maintenir la pièce, dans la mesure du possible. Ne jamais tenir une petite pièce dans une main et l'outil dans l'autre lorsque ce dernier est en marche. Maintenir une petite pièce à l'aide d'un serre-joint permet d'utiliser les deux mains pour contrôler l'outil. Les pièces cylindriques telles que les chevilles ou tubes ont tendance à tourner pendant la coupe, ce qui peut coincer l'embout ou projeter la pièce vers l'utilisateur.

- Ne jamais déposer l'outil électrique avant l'arrêt complet de l'accessoire. L'accessoire en rotation peut accrocher la surface et occasionner une perte de contrôle.

- Après avoir changé les embouts ou fait des ajustements, assurez-vous que l'écrou de douille de serrage, le mandrin ou tout autre dispositif de réglage sont bien serrés. Un dispositif de réglage desserré peut bouger soudainement et causer une perte de contrôle ainsi que la projection dangereuse des composants en rotation.

- Ne jamais laisser l'outil électrique fonctionner en le transportant à ses côtés. L'accessoire en rotation peut s'accrocher accidentellement aux vêtements et entrer en contact avec l'utilisateur.

- Nettoyer régulièrement les évents d'aération de l'outil électrique. Le ventilateur du moteur aspire la poussière dans le logement et crée une accumulation excessive de métal fritté, ce qui peut causer un danger d'électrocution.

- Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Les étincelles peuvent enflammer ces matériaux.

- Ne pas utiliser d'accessoires qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou d'un autre liquide de refroidissement peut entraîner une électrocution ou un choc électrique.

Rebonds et avertissements connexes

Un rebond est une réaction soudaine attribuable au pincement ou à l'accrochage de la meule, de la bande à poncer, de la brosse ou de tout autre accessoire. Un pincement ou un accrochage provoque le blocage immédiat de l'accessoire en rotation qui, à son tour, entraîne l'outil incontrôlé dans le sens opposé à la rotation de l'accessoire, à l'endroit du coïncement. Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à travailler, le rebord de la meule qui entre dans le point de pincement peut s'enfoncer dans la surface du matériau, éjectant la meule de la pièce à travailler ou la faisant rebondir, vers l'utilisateur ou loin de lui, selon le sens du mouvement de la meule au point de pincement. Dans ces conditions d'utilisation, les meules abrasives peuvent également se briser. Un rebond est attribuable à une mauvaise utilisation de l'outil ou au non respect des procédures ou des conditions d'utilisation. Pour empêcher les rebonds, respecter les directives décrites ci dessous.

- Tenir fermement l'outil électrique et placer le corps et les mains de manière à pouvoir résister aux rebonds. L'utilisateur peut contrôler les rebonds s'il respecte les directives prescrites.

- Faire preuve d'une extrême prudence au moment d'utiliser l'outil sur des coins ou des rebords tranchants. Les coins, les rebords tranchants et les surfaces rebondissantes ont tendance à s'accrocher à la pièce en rotation et à causer une perte de contrôle ou des rebonds.

- Ne pas utiliser une lame de scie à dents fines. Ces types de lame occasionnent de nombreux rebonds et des pertes de contrôle fréquentes.

- Toujours insérer la mèche dans le matériel dans la direction de sortie du côté tranchant (soit la même direction que la sortie des copeaux). Si l'outil est utilisé dans le sens contraire, le côté tranchant de l'embout sortira de la pièce et entraînera l'outil dans cette direction.

- Quand vous utilisez des limes rotatives, des meules tronçonneuses, des couteaux haute vitesse ou des couteaux en carbure de tungstène, assurez-vous toujours que votre pièce à travailler est fixée solidement. Ces meules s'accrochent si elles deviennent légèrement creuses dans la rainure et peuvent rebondir. Quand un disque abrasif s'accroche, il va généralement casser. Quand la lime rotative, les couteaux haute vitesse ou les couteaux en carbure de tungstène s'accrochent, ils peuvent sauter de la rainure et vous pouvez perdre le contrôle de l'outil.

Règles de sécurité générales pour le meulage des pièces et le découpage à l'abrasif :

- Utiliser seulement les types de meule recommandés pour cet outil électrique et seulement pour les applications recommandées. Par exemple, ne pas meuler avec le côté d'une meule à tronçonner. Les meules à tronçonner abrasives doivent être utilisées pour la rectification périphérique. Le fait d'appliquer une force latérale sur les meules peut provoquer leur bris.

- Pour les cônes abrasifs filetés et les bouchons, utiliser seulement les mandrins de meules non endommagés dotés d'une bride d'épaulement sans détalonnage de formes et de dimensions convenables. Les mandrins de dimension appropriée permettent de réduire les possibilités de bruit.

- S'assurer que la meule à tronçonner ne se coince pas et éviter d'appliquer trop de pression. Ne pas régler la meule à une profondeur de coupe excessive. Le fait d'appliquer trop de pression sur la meule augmente la charge, la tendance de la meule à se tordre ou à s'accrocher pendant la coupe, ainsi que les risques de rebond ou de bris de la meule.

- Ne pas placer sa main vis-à-vis de la meule en rotation ou derrière celle-ci. Pendant l'opération, lorsque la meule s'éloigne de la main de l'utilisateur, un rebond pouvant projeter la meule en rotation et l'outil électrique directement vers l'utilisateur peut se produire.

- Si la meule se coince ou si l'opération de coupe est interrompue pour une raison quelconque, éteindre l'outil électrique et le maintenir immobile jusqu'à ce que la meule s'arrête complètement. Ne jamais tenter de retirer la meule à tronçonner lorsque celle-ci est en mouvement afin d'éviter qu'un rebond ne se produise. Examiner la situation et trouver une solution qui permettra d'éviter que la meule ne se coince.

- Ne pas remettre en marche l'outil si celui-ci est dans la pièce à travailler. Permettre à la meule d'atteindre sa vitesse maximale puis la réinsérer dans le trait de coupe avec précaution. La meule risque de se coincer, de se soulever ou de rebondir si cette précaution n'est pas prise.

- Soutenir les panneaux ainsi que toute pièce à travailler surdimensionnée afin de minimiser les risques de pincement de la meule et de rebond. Les pièces à travailler de grandes dimensions ont tendance à fléchir sous leur propre poids. Il importe donc de disposer des supports sous la pièce à travailler, près du trait de coupe ainsi que du rebord de la pièce à travailler, des deux côtés de la meule.

- Faire preuve d'une grande prudence au moment d'effectuer une coupe de petite dimension dans un mur ou à tout autre endroit où la visibilité est réduite. La meule sortante peut couper les conduites d'eau ou de gaz, le câblage électrique, ainsi que tout autre objet pouvant provoquer un rebond.

Règles de sécurité particulières pour l'utilisation d'une brosse métallique :

- Porter une attention particulière à la brosse métallique, dont les poils peuvent être projetés même pendant une opération régulière. Éviter de surcharger les poils en appuyant sur la brosse de manière excessive. Les poils de la brosse métallique peuvent pénétrer facilement dans les vêtements légers ou la peau.

- Laisser les brosses tourner à la vitesse de fonctionnement pendant au moins 1 minute avant l'utilisation. Pendant ce temps, personne ne devrait se trouver devant la brosse ou sur sa trajectoire. Les poils ou les fils libres seront éjectés pendant le fonctionnement.

- S'assurer que le sens de projection de la brosse métallique rotative est dans la direction opposée de l'utilisateur. De petites particules et des fragments de fils peuvent se dégager à grande vitesse pendant l'utilisation et peuvent s'incruster sous la peau.

Règles de sécurité supplémentaires

• AVERTISSEMENT Pour minimiser le risque de blessures lorsque des travaux sont faits dans des situations poussié-reuses, utiliser une solution de dépoussiérage conforme aux normes de l'OSHA d'après ses instructions d'utilisation, ou bien porter une protection respiratoire appropriée.

Ne pas utiliser cet outil pour travailler sur des produits ayant de l'amiante. Repérer la composition de la pièce à travailler avant de commencer le travail. L'amiante ne doit être retiré que par un professionnel qualifié.

- Toujours faire preuve de bons sens et procéder avec prudence lors de l'utilisation d'outils. C'est impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprenez pas ces instructions d'opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d'information ou formation.

- Maintenir en l'état'les étiquettes et les plaques d'identification. Des informations importantes y figurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d'entretien MILWAUKEE pour un remplacemen.

• AVERTISSEMENT Certaines poussières générées par les activités de ponçage, de coupe, de rectification, de perforage et d'autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l'appareil reproducteur. Parmi ces substances figurent:

• le plomb contenu dans les peintures à base de plomb;
• la silice cristalline des briques, du ciment et d'autres matériaux de maçonnerie, ainsi que
• l'arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l'opérateur envers ces expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l'exposition à ces substances chimiques, l'opérateur doit: travailler dans une zone bien ventilée et porter l'équipement de sécurité approprié, tel qu'un masque anti-poussière spécialement conçu pour filtrer les particules microscopiques.

SPECIFICATIONS

No de Cat....2939-20

Volts.... 18 CD

Type de batterie ....M18™

Type de chargeur ......M18™

Tr/Min nominaux 27 000

∅ maximal d'accessoire .....55 mm (2")

Température ambiante de fonctionnement recommandée ....-18°C à 50°C (0°F à 125°F)

PICTOGRAPHIE

Courant direct

n XXXX min ^-1 Tours-minute á vide (RPM)

Lire le manuel de operator

L'outil est muni de la technologie RAPIDSTOP™

UL Listing Mark pour Canada tats-unis

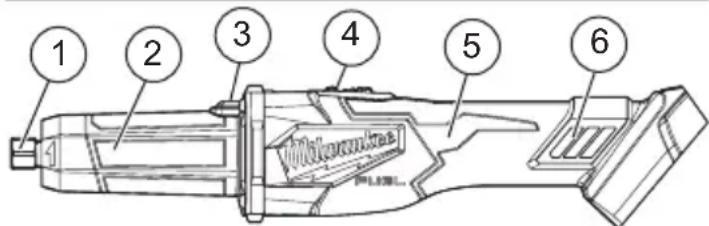

DESCRIPTION FONCTIONNELLE

1 2 3 4 5 6

1. Écrou de collet
2. Prise avant
3. Verrou de broche
4. Contacteur à glissière
5. Prise arrière
6. Housse antipoussière
7. Clé de 18 mm (11/16") (non illustrée)

MONTAGE DE L'OUTIL

⚠ AVERTISSEMENT Ne recharger la batterie qu'avec le chargeur spécifié. Pour les instructions de charge spécifiques, lire le manuel d'utilisation fourni avec le chargeur et les batteries.

Insertion / Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de déverrouillage et la tirer hors de l'outil.

⚠ AVERTISSEMENT Toujours retirer la batterie les fois que l'outil est inutilisé.

Pour insérer la batterie, la glisser dans le corps de l'outil. S'assurer qu'elle est fixée solidement.

AVERTISSEMENT Utiliser uniquement des accessoires spécialement recommandés pour cet outil. En utiliser d'autres pourra poser un danger.

Installation des collet

Il faut attacher le collet à l'écrou avant d'installer tout l'ensemble sur l'outil. Veuillez s'assurer que la taille du collet convient à celle du mandrin que vous utiliserez. Sinon, le collet pourra se casser.

1. Pour assembler, mettre le collet sur une surface régulière et après, mettre l'écrou sur lui.
2. Pousser l'écrou vers le bas pour assembler l'écrou et le collet en les encliquetant en place.
3. Pour démonter, utiliser une tige pour pousser le collet et le faire sortir de l'écrou.

⚠ AVERTISSEMENT Utiliser seulement les accessoires dont la classification de vitesse maximale de fonctionnement sûr est, au moins, la même que la vitesse maximale marquée sur l'outil électrique. Cette vitesse est basée sur la puissance de l'accessoire, ce qui permet d'avoir une mesure raisonnable de sécurité. Ceci n'est pas censé indiquer la vitesse de fonctionnement considérée comme la meilleure ou la plus efficace. Ne pas surpasser la vitesse maximale de fonctionnement sûr.

Accessoires

Les points, les cônes, les bouchons, les meules à tronçonner et à meulage devront être protégés contre :

•de l'eau et de l'humidité extrême

•de tout type de solvant

•des changements extrêmes de la température

•de la chute et des chocs

Les points, les cônes, les bouchons, les meules à tronçonner et à meulage devront être entreposés :

- de façon organisée de sorte que les parties coupantes, les cônes, les bouchons, ou les meules puissent être retirés sans gêner ou endommager d'autres parties coupantes ou meules

- avec leur information concernant la sécurité

Il est INTERDIT de laisser tomber, rouler et heurter les points, les cônes, les bouchons, les meules à tronçonner et à meulage.

Rejeter les points, les cônes, les bouchons et les meules qui ont été tombés, heurté, subi de variations drastiques de température ou bien, qui ont été en contact avec de solvants ou l'humidité. Ne pas utiliser un accessoire après sa date d'expiration.

Installation des accessoires

1. AVERTISSEMENT! Retirez la batterie pour éviter de démarrer l'outil.
2. Enlevez la poussière et les débris de la douille de serrage avant d'y insérer la accessoire.
3. Insérez le collet et son écrou dans la douille de serrage. Vissez l'écrou du collet sur le pivot mais ne le serrez pas tout de suite.
4. Nettoyez l'arbre de la accessoire et insérez-le jusqu'à 25 mm (1") dans le collet, tel qu'indiqué. L'arbre va saillir du collet et porter la accessoire à environ 13 mm (1/2") du collet, tel qu'illustré.
5. Appuyer sur la touche de vérrou de broche lorsque l'écrou de collet est tourné à droite. Serrer fermement.
6. Pour retirer la accessoire, inversez la procédure.

AVERTISSEMENT

Pour réduire le risque de blessure, toujours serrer bien le collet aux meuleuses et nettoyer les mandrins avant de les insérer dans le collier. Sinon, la haute vitesse de rotation de l'outil peut projeter l'accessoire loin du collet.

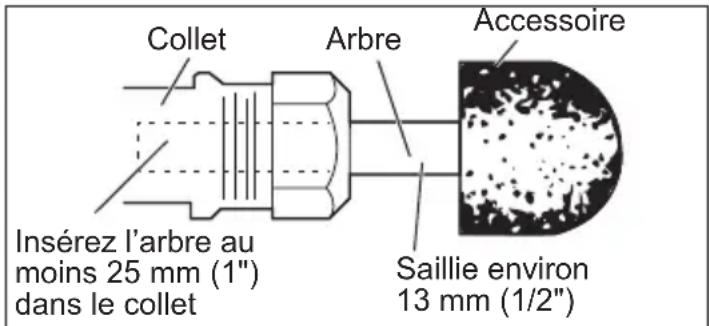

Collet Arbre Accessoire Insérez l'arbre au moins 25 mm (1") dans le collet Saillie environ 13 mm (1/2")

Installation / Retrait / Nettoyage de l'écran anti-poussière

L'utilisation de l'écran anti-poussière améliore les performances et augmente la durée de vie de l'outil.

1. AVERTISSEMENT ! Retirez la batterie pour éviter de démarrer l'outil.
2. Pour fixer l'écran anti-poussière, enclencher l'écran sur la poignée de l'outil.
3. Pour retirer l'écran anti-poussière, insérer un tournevis plat dans l'encoche située en haut de l'écran anti-poussière et faire levier.
4. AVERTISSEMENT ! Portez toujours des lunettes de protection. Pour nettoyer l'écran anti-poussière, tapoter contre une surface dure, ou souffler de l'air comprimé.

MANIEMENT

⚠ AVERTISSEMENT Afin de minimiser le risque de blessures, toujours porter la protection oculaire appropriée certifiée conforme à la norme ANSI Z87.1.

Lorsque des travaux sont faits dans des situations poussiéreuses, utiliser une solution de dépoussiérage conforme aux normes de l'OSHA d'après ses instructions d'utilisation, ou bien porter une protection respiratoire appropriée.

Si l'outil commence à trop vibrer, l'arrêter tout de suite. Un outil qui vibre pourra entraîner le relâchement violent du collet, ce qui projettera l'accessoire hors de l'outil.

Ne jamais meuler sans équipement de protection.

RAPIDSTOP™

Le frein électrique s'engage lorsque le contacteur est relâché, ce qui fera que la meule s'arrête en quelques secondes. Il y aurait un délai entre le moment où le contacteur est relâché et celui où le frein s'engage. Des fois, le frein ne s'engagera point. Si le frein ne s'engage pas dans la plupart des cas, envoyer l'outil à un centre de service autorisé MILWAUKEE pour faire l'entretien pertinent. S'assurer que l'outil est complètement arrêté avant de le déposer.

Fonctionnement de l'interrupteur à glissière

1. Pour démarrer l'outil, saisissez fermement les poignées avant et arrière et puis glisser l'interrupteur à la position MARCHE.
2. Pour arrêter l'outil, relâcher la gâchette. S'assurer que l'outil est complètement arrêté avant de le déposer.
3. Pour verrouiller l'interrupteur, le glisser à la position MARCHE puis enfoncer l'avant de l'interrupteur. Pour arrêter l'outil, appuyer sur l'interrupteur et le relâcher. S'assurer que l'outil est complètement arrêté avant de le déposer.

Fonctionnement général

⚠ AVERTISSEMENT Les accessoires ont été conçus pour des applications particulières. Utiliser uniquement les points, les cônes, les bouchons, les meules à tronçonner et à meulage pours des applications pour lesquelles ils ont été conçus. Suivre les consignes d'entretien et utilisation du fabricant.

1. Juste après l'installation d'un accessoire ou au commencement du travail, tester l'accessoire en le faisant tourner pendant une minute avant de l'appliquer à la pièce à travailler.
   AVERTISSEMENT! Ne jamais utiliser un accessoire qui a été tombé. Les accessoires non équilibrés ou endommagés peuvent endommager l'outil, la pièce à travailler et entraîner une contrainte qui peut endommager l'accessoire.
2. Utiliser un serre-joint, un étau ou tout autre moyen adéquat pour immobiliser la pièce à travailler et avoir les deux mains libres afin de mieux contrôler l'outil.
3. AVERTISSEMENT! Tenir l'outil de façon sécuritaire avec les deux mains. Démarrer l'outil.

4. Laisser l'accessoire atteindre sa vitesse maximale avant d'entamer le travail.

5. Contrôler la pression et le contact de surface entre l'accessoire et la pièce à travailler. AVERTISSEMENT! Ne jamais frapper l'accessoire contre la pièce à travailler. L'application d'une pression excessive entraînera la défaillance de l'outil ou la diminution de sa vitesse.

6. Une fois l'opération terminée, mettre l'outil à l'arrêt et attendre que le moteur s'arrête complètement avant de déposer l'outil.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques de blessures corporelles, débranchez le chargeur et retirez la batterie du chargeur ou de l'outil avant d'y effectuer des travaux d'entretien. Ne jamais démonter le bloc-piles, le chargeur ou la outil, sauf si ces instructions indiquent faire une telle chose. Pour toute autre réparation, contacter un centre de service de MILWAUKEE.

Entretien de l'outil

Gardez ceci outil en bon état en adoptant un programme d'entretien ponctuel. Inspectez l'outil pour des questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute autre condition qui peut affecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Faire examiner et entretenir fréquemment l'outil, le bloc-piles et le chargeur, d'après leur régime d'utilisation, par un centre de service agréé pour que vous jouissiez d'un fonctionnement approprié.

Si l'outil ne démarre pas où ne fonctionne pas à pleine puissance alors qu'il est branché sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et l'outil. Si l'outil ne fonctionne toujours pas correctement, renvoyez l'outil, le chargeur et la batterie à un centre de service MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risque de blessures et de dommages, n'immergez jamais un outil, la batterie ou le chargeur et ne laissez pas de liquide s'y infiltre

Nettoyage

Débarrassez les tous évents des débris et de la poussière. Gardez les outil propres, à sec et exemptes d'huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants inflammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur en entier au centre-service autorisé le plus près

ACCESSOIRES

AVERTISSEMENT

L'utilisation d'autres accessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Cet outil électrique MILWAUKEE* est garanti à l'acheteur d'origine uniquement par un distributeur agréé de MILWAUKEE d'être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet outil électrique qui, après examen par MILWAUKEE, est affectée d'un vice de matériau ou de fabrication pendant une période de cinq (5) ans après la date d'achat, sauf indication contraire. Il faudra retourner l'outil électrique à un centre de service en usine MILWAUKEE ou à un poste d'entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d'achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine d'être causés par des réparations ou des tentatives de réparation par quiconque d'autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d'entretien ou les accidents.

Usure normale : Il est nécessaire de remplacer et d'entretenir fréquemment les pièces de plusieurs outils électriques pour jouir de leur fonctionnement optimal. Cette garantie ne couvre pas les cas de réparation lorsque la vie utile normale de la pièce est épuisée, incluant, sans s'y limiter, engrenages de chariot, les mandrins, les balais, les câbles, les patins de scie, les brides de lame, les joints toriques, les embouts, les butoirs, les lames d'entraînement, les pistons, les percuteurs, les poussoirs et les rondelles de protection de butoir.

*Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques. Veuillez vous reporter aux autres garanties différentes disponibles pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL de la lampe de travail à DEL (49-24-0171) et l'ampoule transformée à DEL (49-81-0090) est d'une durée égale à la vie utile du produit en raison des limites au-dessus. Si la lumière à DEL ou l'ampoule transformée à DEL tombent en panne durant l'utilisation normale, la pièce sera remplacée gratuitement.

L'inscription de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur d'un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est faite.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTÉZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAÏT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D'HONORAIRES D'AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLAC E TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-BILITÉ OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIERE. DANS LA MESURE OÙ UNE TELLE STIPULATION D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRÉCÉDEMENT. CERTAINES PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L'UTILISATEUR DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D'AUTRES DROITS QUI VARIENT D'UNE PROVINCE À L'AUTRE. Cette garantie s'applique uniquement aux produits vendus aux États-Unis et au Canada.

Veuillez consulter l'onglet « Trouver un centre Service », dans la section « Pièces et service » du site web de MILWAUKEE, à l'adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST (1.800.729.3878) afin de trouver le centre de service le plus proche dans votre région pour l'entretien, sous garantie ou non, de votre outil électrique MILWAUKEE.
