XD5-40llt-H - Imprimante thermique Bixolon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique directe / transfert thermique
Marque	Bixolon
Modèle	XD5-40llt-H
Méthode d'impression	Thermique directe et transfert thermique
Résolution	203 dpi (8 points/mm)
Vitesse d'impression	Jusqu'à 6 ips (152 mm/s)
Largeur d'impression maximale	104 mm (4.09 pouces)
Largeur de support	25,4 à 118 mm (1 à 4.65 pouces)
Épaisseur du support	0,06 à 0,25 mm (0.0024 à 0.0098 pouce)
Capacité du rouleau	Diamètre extérieur max. 127 mm (5 pouces), noyau 25,4 mm (1 pouce)
Alimentation	100-240 V AC, 50/60 Hz, adaptateur secteur externe
Consommation électrique	En veille : < 5 W, en impression : < 30 W
Dimensions (L × P × H)	Environ 200 × 150 × 130 mm (sans accessoires)
Poids	Environ 1,5 kg
Interface (standard)	USB 2.0, RS-232, Ethernet (selon version)
Options	Coupe-papier, écran LCD, capteur de transparence
Systèmes d'exploitation supportés	Windows, Linux, Android, iOS (via SDK)
Emulation	ZPL, EPL, BIXOLON, ESC/POS
Entretien et nettoyage	Nettoyer la tête d'impression avec un coton-tige imbibé d'alcool isopropylique ; nettoyer le boîtier avec un chiffon doux et sec.
Sécurité	Utiliser une prise murale avec mise à la terre ; ne pas exposer à l'humidité ou aux liquides ; débrancher en cas de fumée ou d'odeur étrange.
Pièces détachées et réparabilité	Contacter le revendeur ou le site BIXOLON ; ne pas démonter soi-même sous peine d'annulation de la garantie.
Garantie	Sous réserve des conditions générales, utilisation d'accessoires d'origine BIXOLON.

FOIRE AUX QUESTIONS - XD5-40llt-H Bixolon

Comment installer l'imprimante thermique Bixolon XD5-40llt-H ?

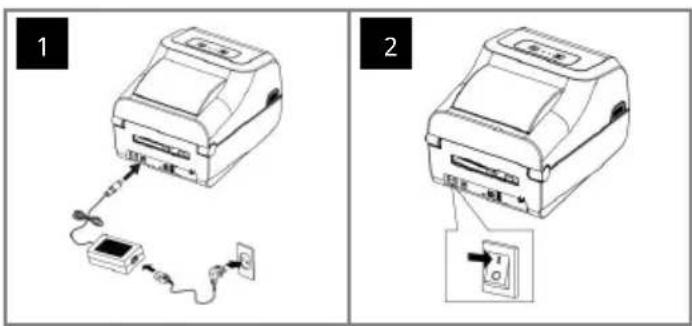

Placez l'imprimante sur une surface stable et bien ventilée. Branchez l'adaptateur secteur à une prise murale avec mise à la terre, puis connectez l'imprimante à votre ordinateur via USB ou Ethernet. Insérez le rouleau de support (étiquettes ou papier thermique) en respectant le sens d'alimentation. Allumez l'imprimante et installez les pilotes disponibles sur le site BIXOLON.

Quelle résolution et vitesse d'impression offre ce modèle ?

La résolution est de 203 dpi (8 points/mm), suffisante pour des codes-barres et textes nets. La vitesse d'impression peut atteindre 6 pouces par seconde (152 mm/s) selon la complexité de l'étiquette et le type de support.

Comment nettoyer la tête d'impression ?

Ouvrez le compartiment à rouleaux et retirez le support. Utilisez un coton-tige légèrement imbibé d'alcool isopropylique (70% minimum) et frottez délicatement la barre de la tête d'impression. Laissez sécher complètement avant de remettre le support et de fermer le couvercle. Effectuez cette opération régulièrement pour éviter les traces d'impression.

Que faire si l'imprimante émet une odeur de brûlé ou un bruit anormal ?

Éteignez immédiatement l'imprimante et débranchez le cordon d'alimentation. Vérifiez visuellement la présence de dommages ou de débris. Ne la remettez pas en marche sans inspection. Contactez votre revendeur ou le service après-vente BIXOLON sur www.bixolon.com.

Puis-je utiliser des rouleaux d'autres marques ?

Il est recommandé d'utiliser des rouleaux certifiés BIXOLON pour garantir la qualité d'impression et la durée de vie de la tête. L'utilisation de supports non conformes peut entraîner une usure prématurée ou des bourrages. Optez pour des rouleaux de bonne qualité, de largeur 25 à 118 mm et d'épaisseur 0,06 à 0,25 mm.

Comment résoudre un bourrage papier ?

Ouvrez le couvercle, retirez délicatement le rouleau et extrayez le papier coincé en tirant doucement dans le sens de l'alimentation. Vérifiez qu'aucun morceau de papier ne reste dans le mécanisme. Refermez et réinitialisez l'imprimante en la mettant hors tension puis sous tension. Si le problème persiste, nettoyez la tête et le capteur de support.

L'imprimante est-elle compatible avec les systèmes Android ou iOS ?

Oui, BIXOLON fournit des SDK (kits de développement) pour Android et iOS, ainsi que des pilotes pour Windows et Linux. Vous pouvez intégrer l'imprimante dans des applications mobiles via Bluetooth (option) ou Ethernet. Consultez la documentation technique sur le site officiel.

Quelles sont les précautions de sécurité essentielles ?

Utilisez uniquement une prise de courant avec mise à la terre. Ne pliez pas le cordon d'alimentation et ne l'exposez pas à des liquides. Installez l'appareil dans un endroit stable, à l'abri de l'humidité et des températures extrêmes. En cas de problème, débranchez immédiatement et contactez un professionnel. Ne démontez pas l'appareil vous-même.

Comment configurer l'impression d'étiquettes avec codes-barres ?

Utilisez un logiciel d'étiquetage compatible (ex. Bartender, NiceLabel) ou programmez directement via les langages d'émulation ZPL, EPL, BIXOLON ou ESC/POS. Sélectionnez le format d'étiquette, définissez les dimensions, insérez le code-barres et les champs variables. Assurez-vous que les pilotes de l'imprimante sont installés.

Où trouver les mises à jour des pilotes et logiciels ?

Rendez-vous sur la page de support BIXOLON : www.bixolon.com > Support > Téléchargements. Recherchez votre modèle XD5-40llt-H et téléchargez les derniers pilotes pour votre système d'exploitation. Vous y trouverez également des manuels et des applications utilitaires.

MODE D'EMPLOI XD5-40llt-H Bixolon

Modèle Standard Modèle LCD Option

10-A Adhésif 10-B Adhésif

12 13 Pour obtenir plus d'informations, consultez le site web de BIXOLON. QR

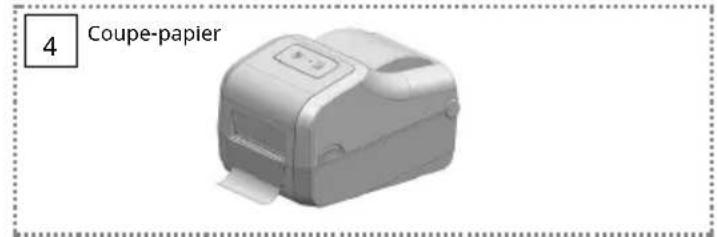

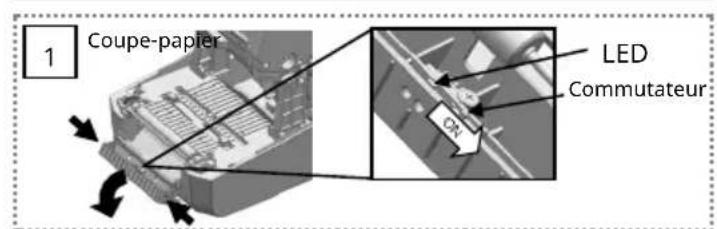

1 Coupe-papier LED Commutateur

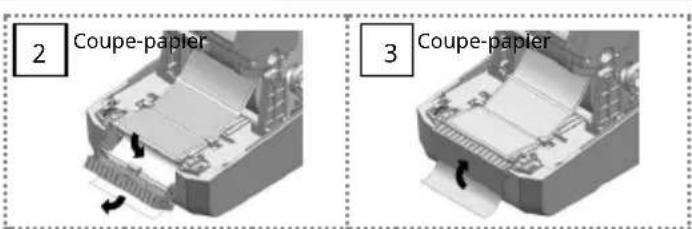

2 Coupe-papier 3 Coupe-papier

Cela indique qu'il existe un risque de mort, de blessures corporelles, de pertes financières graves, de dommages aux données, etc. pour l'utilisateur.

Ne branchez pas plusieurs appareils sur une même prise de courant ou sur une prise défectueuse. N'utilisez que des prises de courant avec mise à la terre conformes aux normes industrielles. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

Ne pliez pas ou ne tendez pas de manière excessive le cordon d'alimentation. Enforcez fermement le cordon d'alimentation a fond dans la prise de courant pour éviter qu'il ne se détache. Vellise à bien centir le cordon lorsque vous le débrancher de la prise de courant. Ne relise pas le cordon d'alimentation lorsque le produit est en cours d'utilisation. Le non-respect de cette consigne peut causer un choc électrique ou un incondie.

Tenez les liquides à l'écart du cordon d'alimentation et de la prise de courant. Si vous devez nettoyer le cordon d'alimentation, utilisez un chiffon sec. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

Si le produit émet un son étrange, une odeur de br la fumée, éteignez-le immédiatement et débranche cordon d'alimentation. Si le produit tombe ou s'il p des signes de dommages, éteignez-le immédiatement débranchez le cordon d'alimentation. Ne soumette produit à des chocs. Le non-respect de cette consig causer un choc électrique ou un incendie.

Installez le produit dans un endroit fixe pour éviter qu'il ne bascule. Lorsque vous déplacez le produit, mettez-le hors tension et débranchez tous les cable Connectés. Le non-respect de cette consigne peut endommager le produit.

Ne laissez pas de substances étrangères pénétrer dans le produit. Ne placez pas d'objets lourds, de liquides ou de métaux sur le produit. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

French

Utilisez uniquement des produits d'origine BIXOLON. L'entreprise ne fournira pas de service après-vente pour les dommages ou autres problèmes de qualité causés par l'utilisation de produits contrefaits (remis à neuf).

Gardez les petits accessoires ou autres matériaux d'emballage lors de portée des jeunes enfants. Attention : neque d'étouffement. Une mauvaise manipulation du produit peut entraîner des blessures, qui nécessiteraient l'intervention urgente d'un médecin.

Veillez à ce que le produit ne soit pas endommagé par des objets lourds. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

Instellée le produit dans un endroit bien ventilé en le maintenant à une certaine distance du mur. L'installation produit dans certains environnements sujets à la poussier l'humidité et aux variations de température excessives ou l'utilisation extrême du produit peuvent endommager-l'imprimante. Une augmentation de la température intern peut provoquer un incendie. Veillez à contacter le lieu d'achet si vous n'êtes pas sûr de l'emplacement du produit.

Ne tentez jamais de démonter, réparer ou modifier le prduit vous-même, sous peine d'annuler la garantie. Si une réparation est nécessaire, contactez votre revendeur.

En cas de problème avec le produit, veuillez contacter le lieu d'achat d'origine ou la page de réparation des produits du site web de BIXOLON (www.bixolon.com).
