Caractéristiques techniques	Lave-vaisselle encastrable, 60 cm de large, capacité de 14 couverts, classe énergétique A++
Programmes de lavage	6 programmes de lavage, y compris éco, rapide, intensif et délicat
Niveau sonore	44 dB, fonctionnement silencieux
Consommation d'eau	9,5 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Filtration	Système de filtration à trois niveaux pour un nettoyage optimal
Entretien	Programme de nettoyage automatique pour le maintien de la propreté
Dimensions	Dimensions : 60 x 85 x 60 cm (L x H x P)
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie de 2 ans, installation encastrable, compatible avec les cuisines modernes

FOIRE AUX QUESTIONS - DW24T3IPT BERTAZZONI

Pourquoi mon lave-vaisselle BERTAZZONI DW24T3IPT ne démarre-t-il pas ?

Vérifiez que le lave-vaisselle est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le verrou de sécurité est engagé.

Le lave-vaisselle ne se remplie pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'alimentation n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau n'est pas bouché.

Pourquoi mon lave-vaisselle BERTAZZONI laisse-t-il des résidus de savon sur la vaisselle ?

Cela peut être dû à une surcharge de vaisselle ou à un mauvais choix de programme. Assurez-vous d'utiliser le bon type de détergent et de ne pas surcharger le lave-vaisselle.

Le lave-vaisselle fait un bruit anormal pendant le cycle, que faire ?

Écoutez attentivement pour identifier la source du bruit. Vérifiez que les bras gicleurs peuvent tourner librement et qu'aucun objet ne bloque les pièces mobiles.

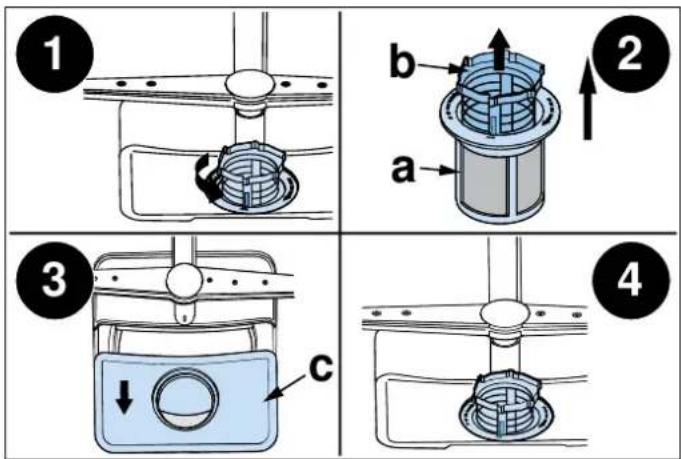

Comment nettoyer les filtres de mon lave-vaisselle BERTAZZONI ?

Retirez le filtre en suivant les instructions du manuel. Rincez-le à l'eau chaude pour enlever les résidus alimentaires et laissez-le sécher avant de le remettre en place.

Pourquoi mon lave-vaisselle ne sèche-t-il pas correctement la vaisselle ?

Cela peut être dû à un programme de lavage inapproprié. Essayez d'utiliser un cycle de séchage ou augmentez la température de lavage si possible.

Comment réinitialiser mon lave-vaisselle BERTAZZONI en cas de problème ?

Débranchez le lave-vaisselle de la prise électrique pendant environ 5 minutes, puis rebranchez-le. Cela peut réinitialiser le système.

Où trouver le numéro de modèle de mon lave-vaisselle BERTAZZONI ?

Le numéro de modèle se trouve généralement sur une étiquette à l'intérieur de la porte du lave-vaisselle ou sur le panneau latéral.

MODE D'EMPLOI DW24T3IPT BERTAZZONI

Cher nouveau propriétaire d'un appeareil Bertazzoni,

Je tiens à vous remercier d'avoir choisi l'un de nos beaux produits pour vous maison.

Ma famille a commencé à fabriquer des apparciels electroménagers en Italie en 1882, batissant une réputation de qualité d'ingénierie et de passion pour la bonne cuisine.

Aujourd'hui, nos produits se distinguent par leur mélange unique de design italien authentique et de technologie d'électroménager supérieure. Notre mission est de fabriquer des produits qui fonctionnent parfaitement et qui apportent de la joie à leurs propriétaires.

En fabriquant de beaux produits, nous répondons au goût de nos clients pour un joli design. En les rendant polyvalents et facies à utiliser, cuisiner avec Bertazzoni devient un reel plaisir.

Ce manuel vous aidera à apprendre à utiliser et à entretenir votre apparéil Bertazzoni de la manière la plus sure et la plus efficace, afin qu'il puisse vous donner la plus grande satisfaction pour les années à partir.

Profitez!

Paolo Bertazzoni

Président

Peds

VALIDITE DU MANUEL D'UTILISATION

Le manuel suivant est valable pour tous les codes produits mentionnés ci-dessous :

DW24T3IXT
DW24T3IPT

INFORMATIONS GENERALES 117

INFORMATIONS DE SECURITE 118

RECYCLAGE 119

PREMIÈRES ÉTAPES 139

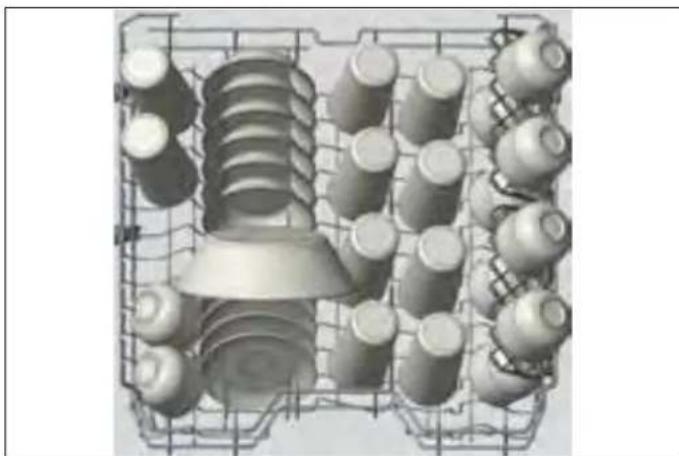

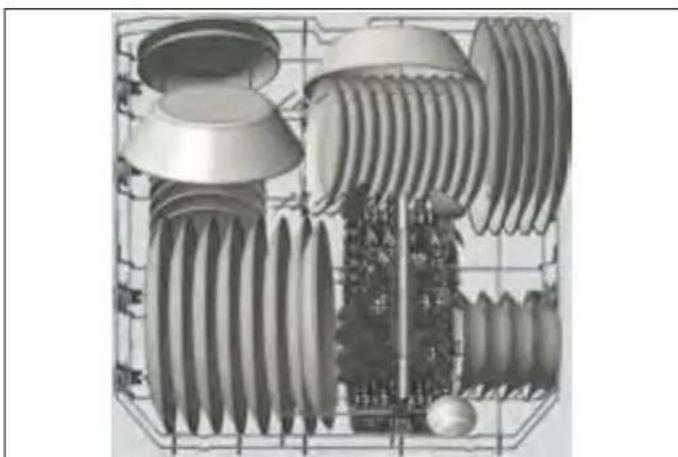

DISPOSITION DE LA VAISSELLE 141

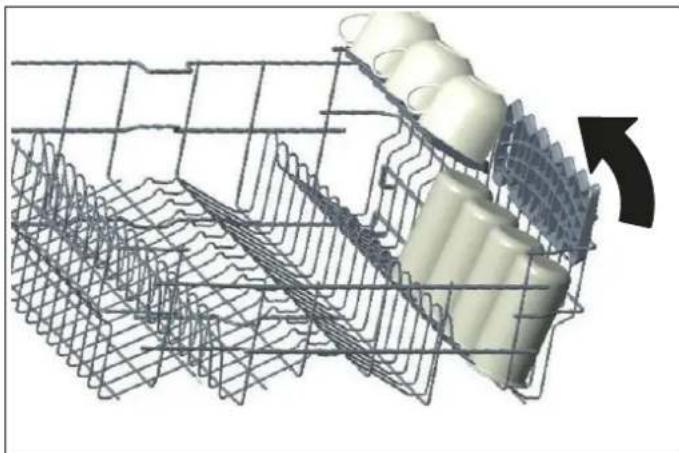

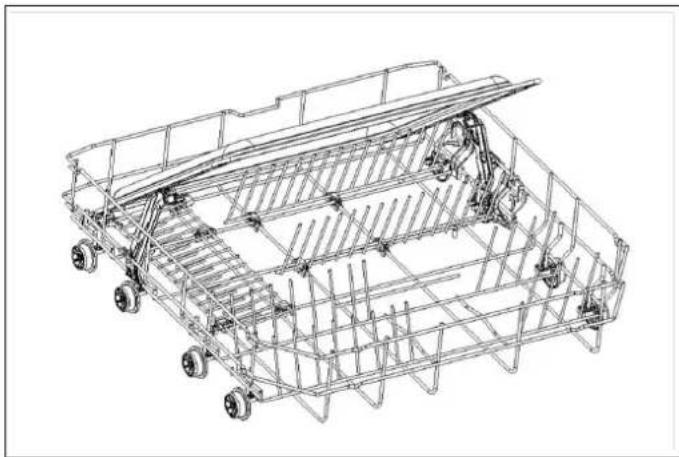

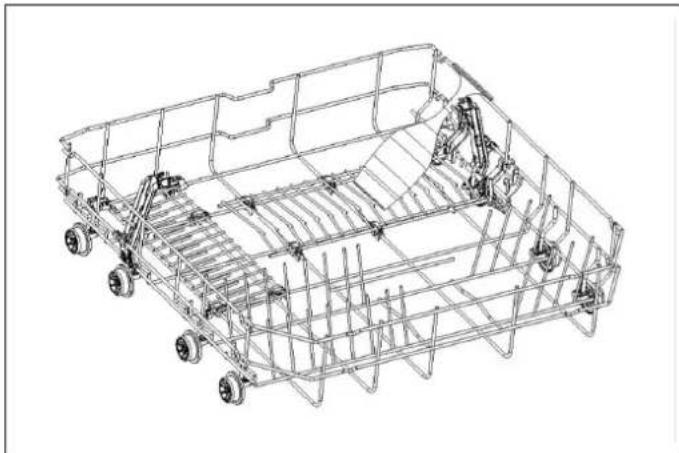

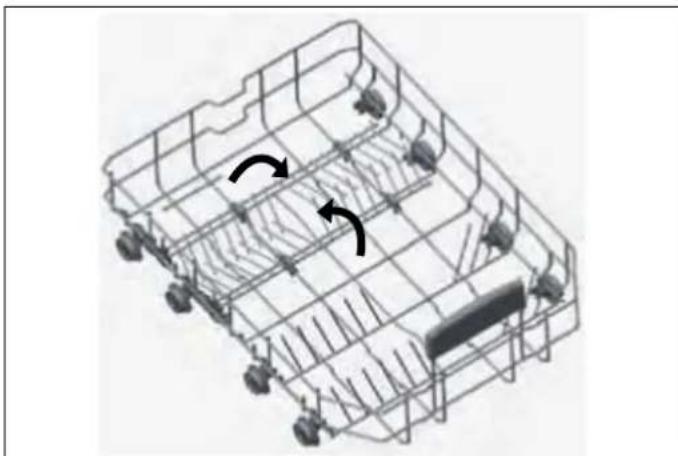

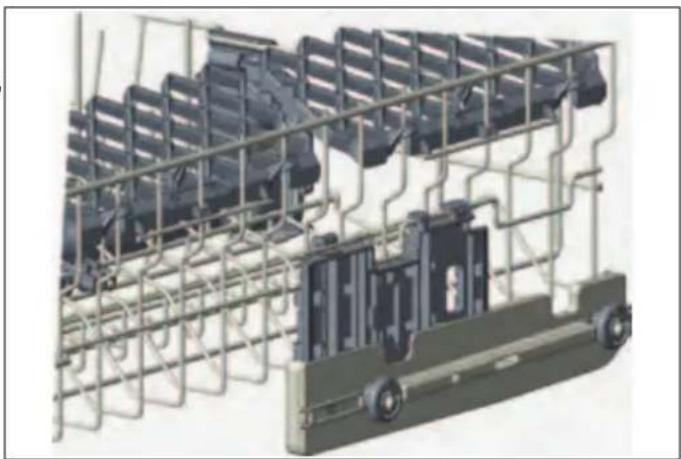

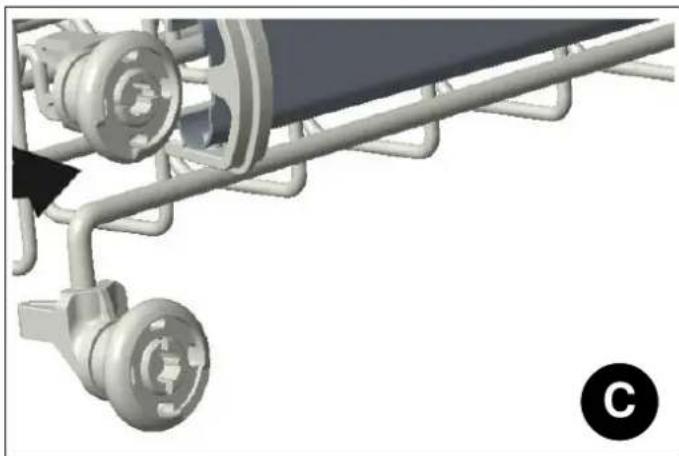

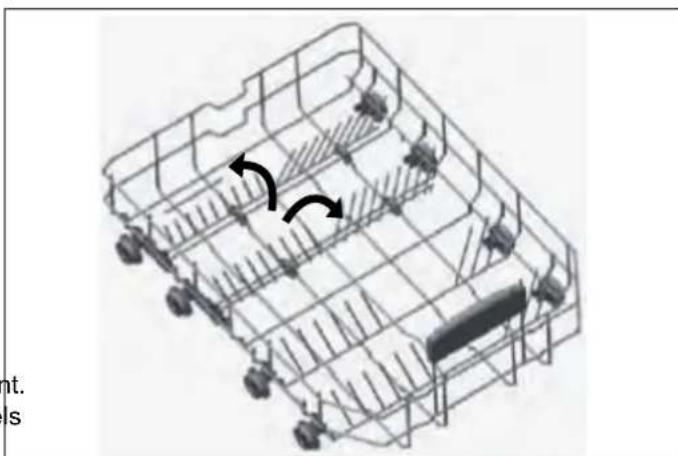

RACKS 146

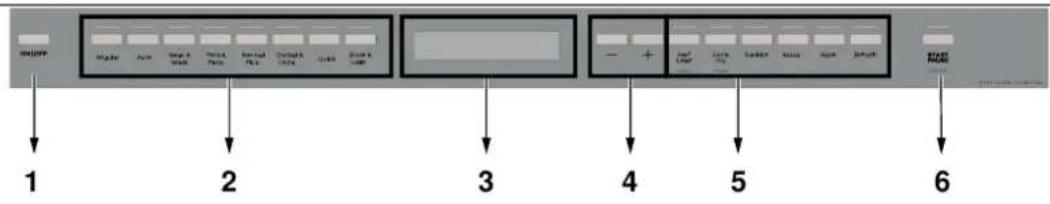

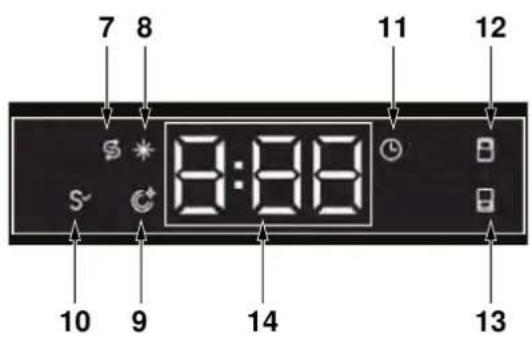

FONCTIONNEMENT 151

VOYANTS 158

DISTRIBUTEUR DE DETERGENT ET DE LIQUIDE DE RINCAGE 158

RÉSERVOIR DE SEL (POUR LES MODELES ÉQUIPÉS D'UN ADOUCISSEUR D'EAU) 162

NETTOYAGE ET ENTRETIEN 164

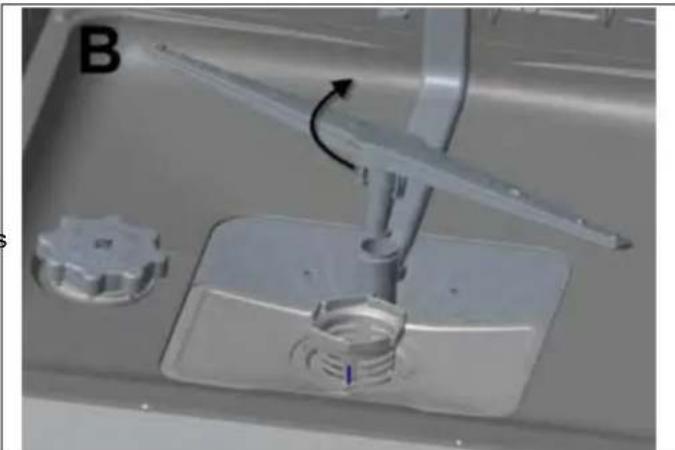

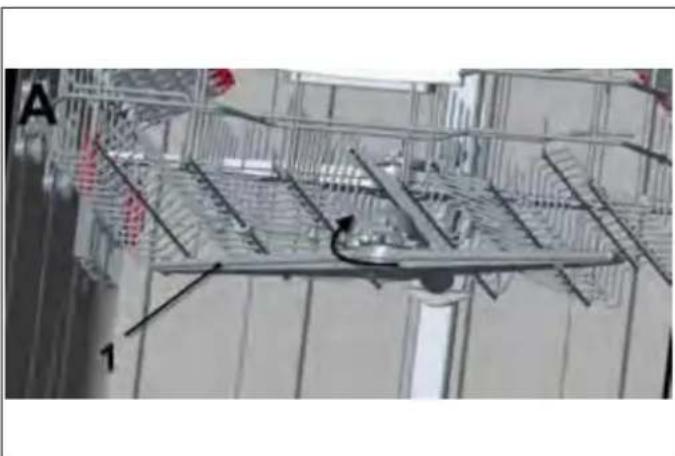

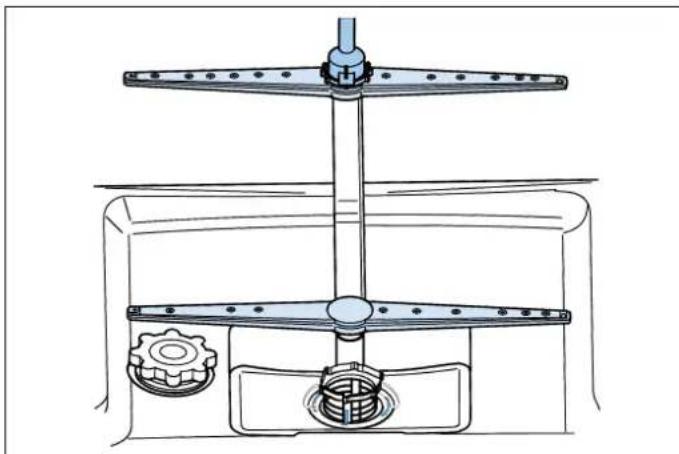

BRAS D'ASPERSION 165

FILTRE 166

REMÉDES 167

REMÉDES 167

AVERTISSEMENTS AUTOMATIQUES DE PANNE ET QUE FAIRE 168

INFORMATIONS PRATIQUES 169

GARANTIE ET ASSISTANCE 170

SERVICECLIENTELE 170

Ces instructions s'appliquent à différents types d'appareils. Le modele, le code de vente et le numero de série sont Elles peuvent donc contérer des descriptions de fonctions imprimés sur la plaque signalétique. Reportez-vous à la qui ne sont pas disponibles sur votre apparéil, ou que ce section Spécifications du present manuel pour connaître ci ne supporte pas. l'emplacement de la plaque signalétique.

Les images et illustrations duprésent document se référent à différents modèles et peuvent différer légèrement du produit achété.

Le fabricant decline toute responsabilité en cas de blessures corporelles ou de dommages matériels resultant d'une installation incorrecte ou d'une mauvaise utilisation de l'appareil.

Le fabricant se reserve le droit d'apporter les modifications requises aux différents modèles afin de se conformer à la réglementation technique en vigueur.

En cas de réclamation, veuilles contacter le service après-venture. Lisez attentivement les instructions fournies dans ce manuel avant d'installer et/ou d'utiliser l'appareil. Cela vous aidera à connaître votre nouvel apparéil. Conservez ce document à portée de main afin de pouvoir le consulter à tout moment et le transmettre à d'éventuels propriétaires ultérieurs.

Lisez les messages de sécurité fournis dans l'introduction duprésent manuel et tenez dûment compte des notes de sécurité, telles que: « Attention», « Avertissement » et « Danger » qui apparaissent dans le texte.

DANGER

Ce symbole indique une situation qui constitue un danger pour vous-même et autres. Lizez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux ou mortels.

MISE EN GARDE

Ce symbole indique des informations de sécurité. Lizez-le attentivement et assurez-vous d'avoir parfaitement compris les causes d'accidents potentiellement dangereux.

ATTENTION!

Ce symbole indique une procEDURE qui pourrait comprometer la structure ou les composants de l'appareil. Faites particulièrement attention à ces procédures.

NOTE

Ce symbole met en évidence les méthodes ou procédures d'utilisation correcte de l'appareil.

NOTE

Nous vous conseillons de noter les données et le numero de série de l'appareil afin quils soient immédiatement disponibles en cas de besoin.

NOTE

Indiquez les informations fournies sur la plaque signalétique afin d'améliorer l'efficacité des services après-venture et pièces de rechange. Pour les besoin de la garantie, vous aurez également besoin de la date d'installation et du nom de votre revendeur/agree Bertazzoni.

INFORMATIONS DE SECURITÉ

MISE EN GARDE

Lorsque you utilisez Your lave-vaisselle, suivez les precautions de base. Lisez toutes les instructions avant d'utiliser le lave-vaisselle. Conservez ces instructions et transmettez-les a tout utiliser futuror.

Utilisez le lave-vaisselle uniquement pour l'usage auquel il est destiné.
- Cet apparéil est destiné à un usage résidentiel uniquement.
N'utilisez que des détergents ou des agents mouillants recommendés pour lave-vaisselle et gardez-les hors de la portée des enfants.
Lors du chargement d'articles à laver :

• placer des objets tranchants de manière à ce qu'ils ne soient pas susceptibles d'endommager le joint de la porte ;

• chargez des couteaux tranchants avec les poignées vers le haut pour réduire le risque de blessure.

• Ne lavez pas les articles en plastique à moins qu'ils ne portent la mention « lavable au lave-vaiselle » ou l'équivalent. Pour les articles en plastique non marqués, vérifie les recommendations du fabricant.

• Ne touchez pas l'objet chauffant pendant ou immédiatement après utilisation.

• Evitez toute manipulation des commandes.
  Utilisez votre lave-vaisselle uniquement après que tous les panneaux d'enceinte ont ete correctement mis en place.
• Ne retirez pas la vaisselle de l'appareil tant que le cycle de lavage n'est pas terminé.
  Pour éviter tout risque de blessure, soyez toujours prudent lorsque vous ouvrez la porte pendant ou après un cycle de lavage, car de l'eau chaude ou de la vapeu peut s'échapper.
• Vérifiez que le distributeur de dédTangent est vide au terme de chaque cycle de lavage.
• Evitez d'utiliser improurement l'appareil, de s'asseoir dessus ou de s'appuyer sur la porte ou le panier à vaisselle du lave-vaiselle.
• Les paniers à tasses sont conçus pour contenir des tasses, des verres et des ustensiles de cuisine. Ne vous appuyez pas sur les paniers à tasses ou ne les utilisez pas pour supporter votre poids corporel.
  Pour éviter tout risque de trèbuchement, ne laisserEZ pas la portedu lave-vaisse louverte.
• Ne laissez pas les enfants jouer dans ou sur un lavevaisselle.
• Lorsque les enfants sont assez grands pour utiliser l'appareil, il vous incombe de vous assurer qu'ils sont correctement informés des pratiques de sécurité contenues dans le present manuel.

Cet apparéil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de chocolélectrique en fournissant un circuit de moindre résistance pour le courant électrique.
Cet apparéil est équipé d'un cordon doté d'un conducteur de mise à la terre et d'une prise de mise à la terre. La fiche doit être branchée sur une prise appropriée, installée et mise à la terre conformément à tous les codes et règlements locaux.

MISE EN GARDE

Une mauvaise connexion du conducteur de mise à la terre de l'équipement peut entraîner un risque de chocolélectrique. En cas de doute quant à la mise à la terre correcte de l'appareil, faites appel à un électricien qualifié ou à un représentant du service après-vent pour vous en assurer. Ne modifies pas la fiche fournie avec l'appareil si elle ne convient pas à la prise. Faites installer une prise appropriée par un électricien qualifié.

MISE EN GARDE

Avant toute opération de maintenance, éteignez l'appareil et débranchez la fiche d'alimentation de la prise secteur.

N'utilisez pas de jets d'eau sous haute pression et/ou de vapeur pour nettoyer l'appareil.
- Vérifiez qu'il n'y a pas de fuites d'eau visibles pendant et après la première utilisation de l'appareil.

Pour éviter d'endommager le plancher et la croissance eventuelle de moisissures, éliminez toute trace d'humidité autour ou au-dessous du lave-vaisselle.
Pour éviter d'endommager le lave-vaisselle, éliminer l'eau résiduelle présente dans l'appareil lorsque de longues périodes de gel sont prévues
N'entreposez ni n'utilisez de liquides ou de vapeurs Inflammables à l'intérieur, à proximé ou sur l'appareil.

Dans certaines conditions, de I'hydrogène gazeux peut etre produit dans un systeme d'eau chaude qui n'a pas ete utilisé depuis deux semaines ou plus. LHYDROGENE GAZEUX EST EXPLOSIF. Si le systeme d'eau chaude n'a pas ete utilisé pendant deux semaines ou plus, avant d'utiliser le lave-vaiselle, ouvre tous les robinets d'eau chaude et laisserz I'eau s'ecouler pendant plusieurs minutes. Cela a pour effet de liberer tout le gaz d'hydrogène accumulé. Le gaz est inflammable: ne fumez pas et n'utilisez pas de flamme nue pendant ce laps de temps.

Veilles à vérifier périodiquement la conduite d'alimentation en eau. Elle est susceptible de se rompre. Elle devient moins flexible au fil du temps. Remplacez-la immédiatement en cas de déchirure, coupure, gonflement ou de fuite d'eau.

MISE EN GARDE

PROPOSITION 65 DE CALIFORNIE A L'INTENTION DES RÉSIDENTS

Cancer et troubles de la reproduction - www.P65Warnings.ca.gov

• Demontez la porte du compartment de lavage lorsque vous n'utilisez plus l'appareil ou decide de lemettre a rebut. Assurez-vous que l'appareil ne presente aucun danger pour les enfants pendant qu'il est entreprises en vue de son élimination. Avant de jeter le lave-vaisse

• Débranche l'appareil de l'alimentation secteur.

• Coupe le cable secteur et jetez-le.

• Retirez le loquet de porte pour éviter qu'un enfant un animal domestique ne reste bloqué à l'intérieur l'appareil.

• Lesieuxappareilspeuventcontainirdesmatérauxqui peuventetrerecyclés.Veuillezcontactervotre autorité localecompétente en matière de recyclage pour connaîtrelapossibilitéderecyclercesmatéraux.
  Veillez à garder l'emballage du lave-vaisselle hors de la portée des enfants après l'avoir déballé.

MISE EN GARDE

Risque de blessure ou de suffocation!

Assurez-vous que tous les emballages en plastique, sacs, petites pieces, etc., sont éliminés en toute sécurité et tenus hors de portée des enfants.

RECYCLAGE

Démontez la porte du compartment de lavage lorsque vous n'utilisez plus l'appareil ou decide de lemettre au rebut. Assurez-vous que l'appareil ne presente aucun danger pour les enfants pendant qu'il est entreprises en vue de son élimination. Avant de jeter le lave-vaisselle :

• Debranchez l'appareil de l'alimentation secteur.
  Coupez le cable secteur et jetez-le.
• Retirez le loquet de porte pour éviter qu'un enfant ou un animal domestique ne reste bloqué à l'intérieur de l'appareil.

Lesieuxappareilspeuventcontainirdes matieresquipeuventetre recyclés.Veuliezcontactervotre autoriteMocale competente en matière de recyclage pour connaîtrefa possibiléde recyclerces matériaux.

Veillez à garder l'emballage du lave-vaisselle hors de la portée des enfants après l'avoir déballé.

MISE EN GARDE

Risque de blessure ou de suffocation!

Assurez-vous que tous les emballages en plastique, sacs, petites pieces, etc., sont éliminés en toute sécurité et tenus hors de portée des enfants.

CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS!

CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS!

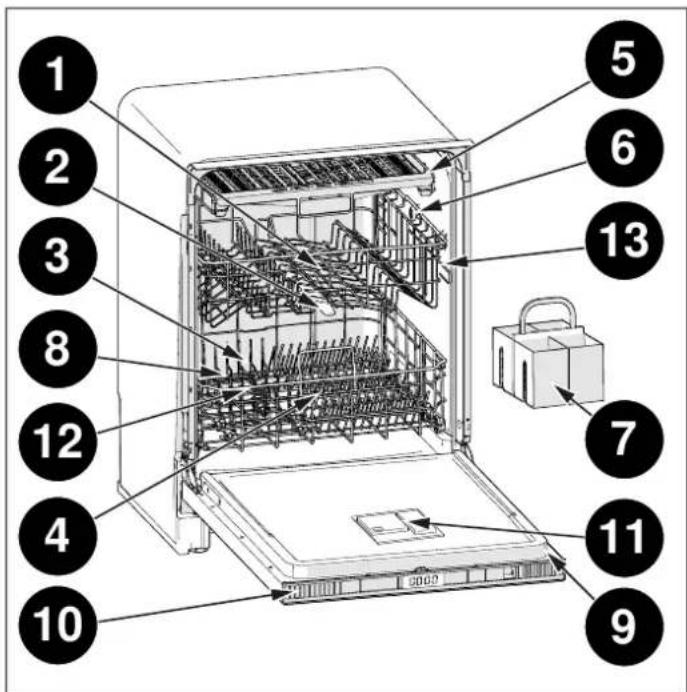

Fig. 1

ASPECT GÉNÉRAL

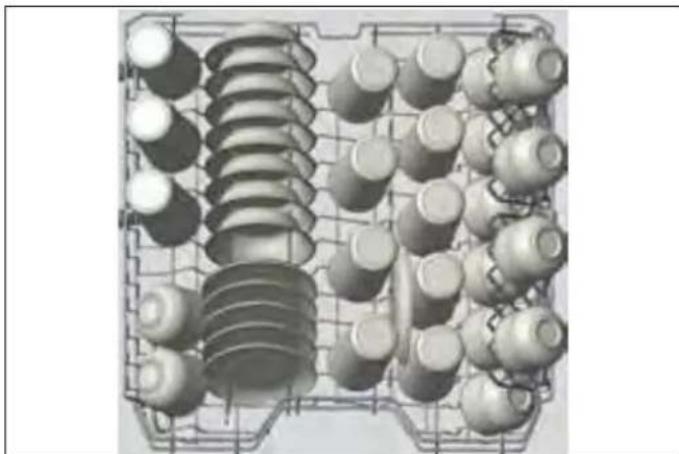

1) Panier supérieur
2) Bras d'aspersion supérieur

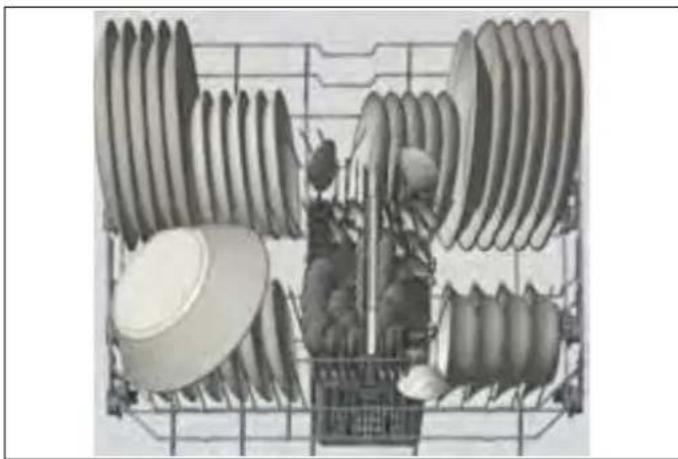

3) Panier inférieur
4) Bras d'aspersion inférieur

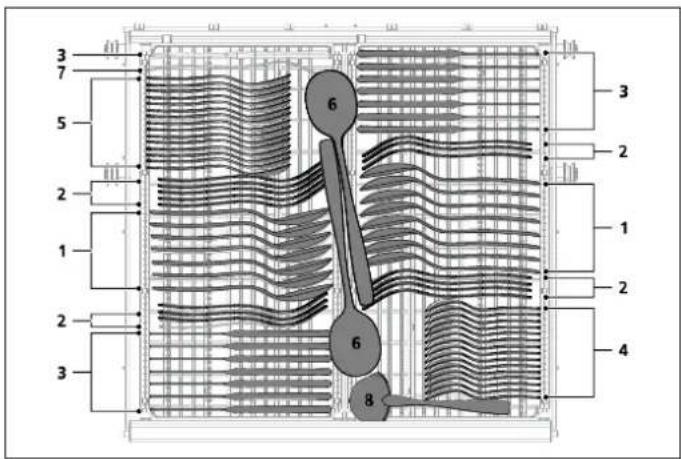

5) Troisième panier (selon le modele)
6) Buse supérieure (selon le modele)

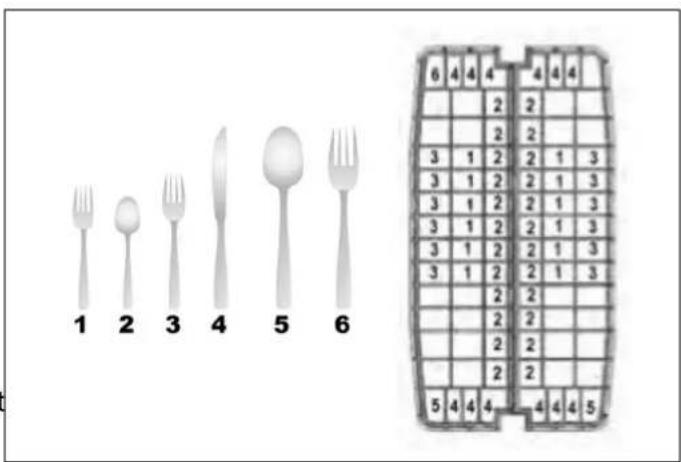

7) Panier à couverts (selon le modele)
8) Filtres
9) Plaques signalétiques
10) Bandeau de commande
11) Distributeur de détérgent et de liquide de rincage
12) Distributeur de sel (selon le modele)
13) Butée de blocage panier supérieur

CHARACTERISTIQUES TECHNIQUES

Pression d'eau autorisée	4,35-145psi (0,3 - 10 bars)
Branchement électrique	120 V (volts), 12 A (amps)60Hz (hertz)
Puisance totale	1400 (W)
Puisance de chauffage	1100 (W)

NOTE

Nous efforçons sans cette d'améliorer nos produits, c'est pourquoi nous nous réservons le droit de modifier leurs caractéristiques et leur conception sans préavis. Cet apparéil est conforme aux directives suivantes :

UL 749 Directive sur les lave-vaisseleménagers.

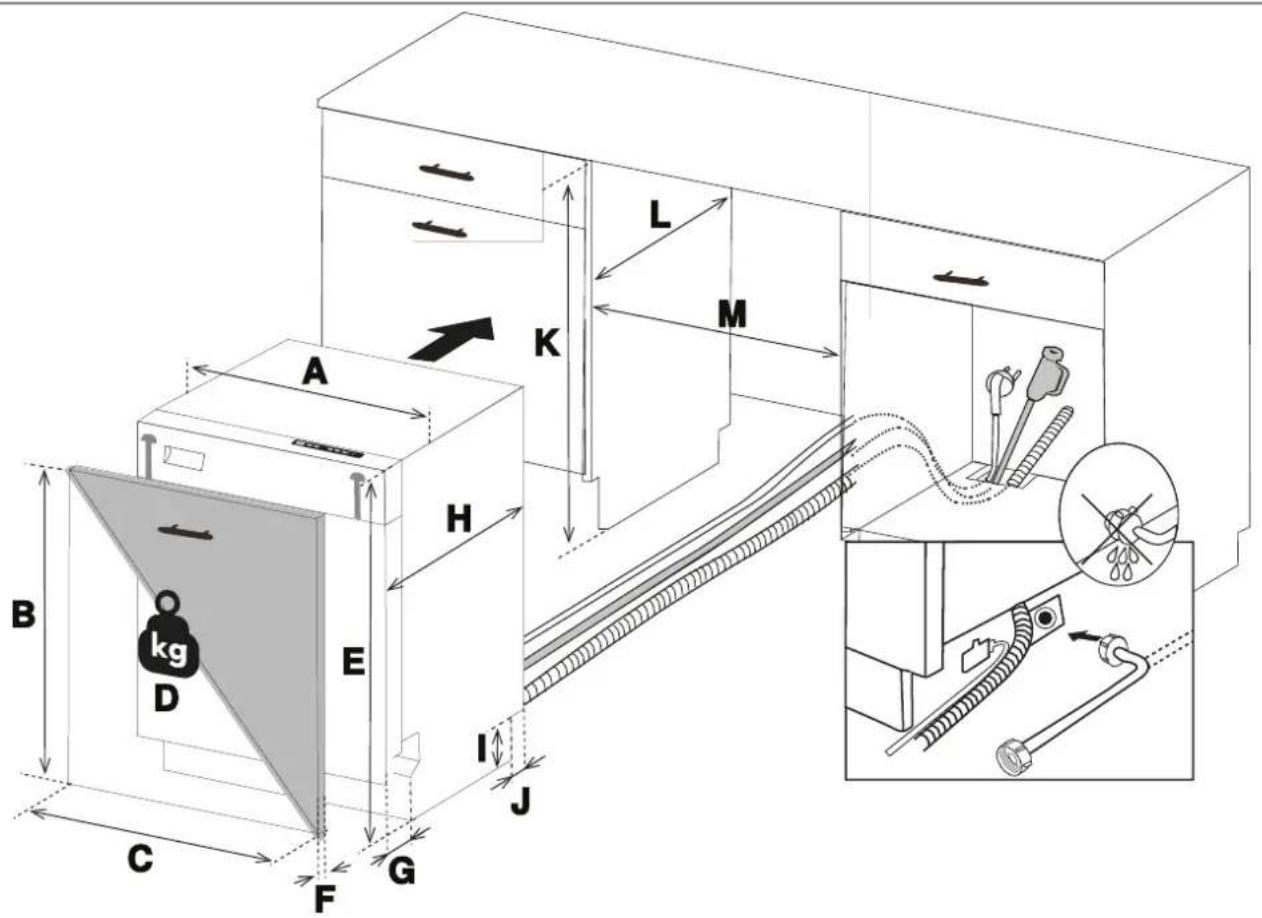

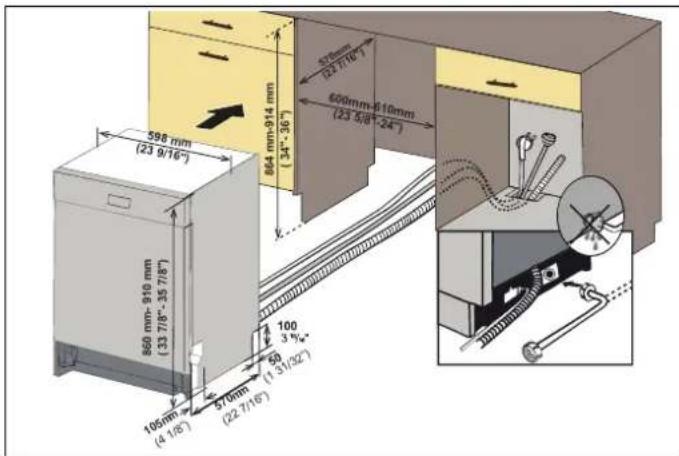

Fig. 2

A 239/16" (598 mm)

E 337/8" (860 mm)

3 15/16" (100 mm)

B 27 1/16"-29 13/16" (687-757 mm)

F 5/8-15/16" (16-23 mm)

J 2^n (50 mm)

min. 23 5/16" (592 mm)

G 4 1 / 8'' (105 mm)

K 34^ - 36^ (864-914 mm)

min. 6.6 lbs (3 kg)

H 215/8" (550 mm)

L min. 22 7/16" (570 mm)

D max. 17.6 lbs (8 kg)

La profondeur du meuble illustrée comprend le panneau avant de l'armoire de cuisine. Pour une installation affleurante, une profondeur minimale d'encastrement de 22 1/2'' (570) est requise avec une épaisseur de panneau de porte personalisée de 3/4'' (20).

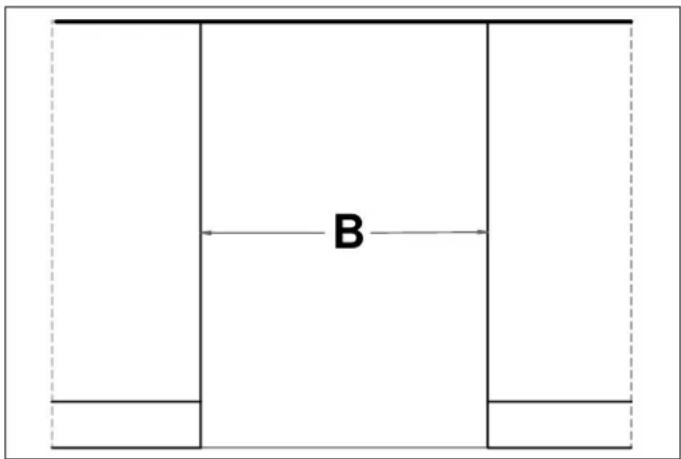

VUE DU DESSUS
Fig. 3

VUE AVANT
Fig. 4

B 23 5 / 8^ (600 mm)OU 24^ (610 mm)*

*sans garnitures laterales
**vec garnitures laterales installées

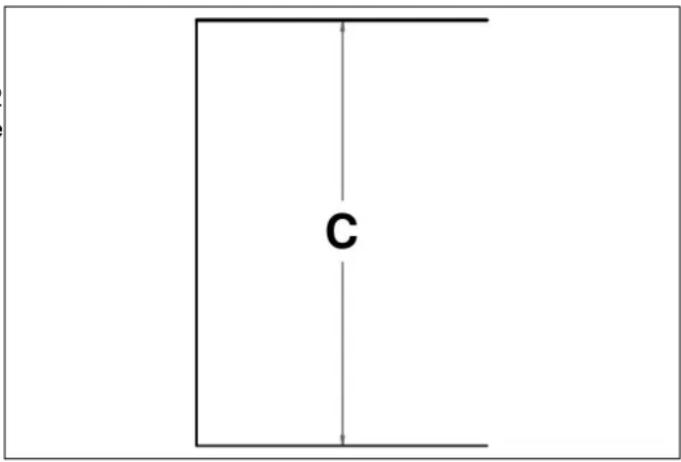

VUE LATERALE
Fig. 5

C 34^ - 36^ (864mm-914mm)

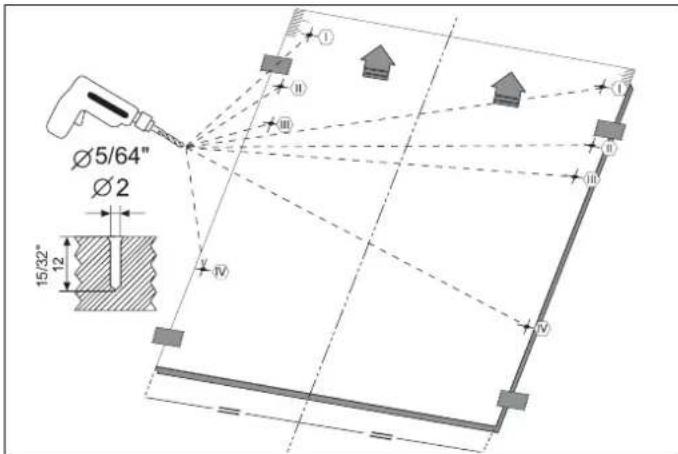

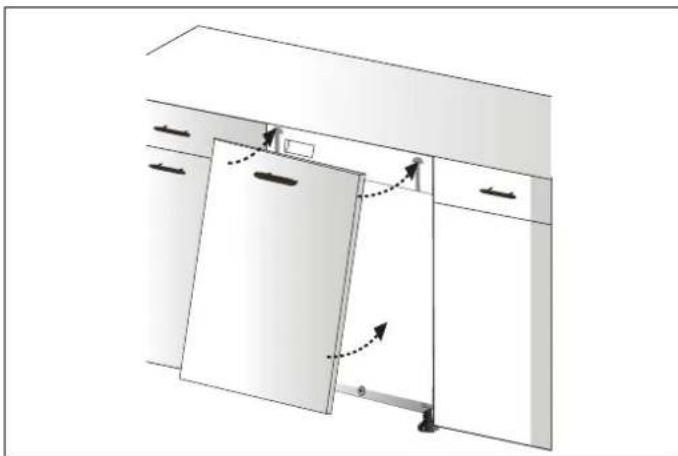

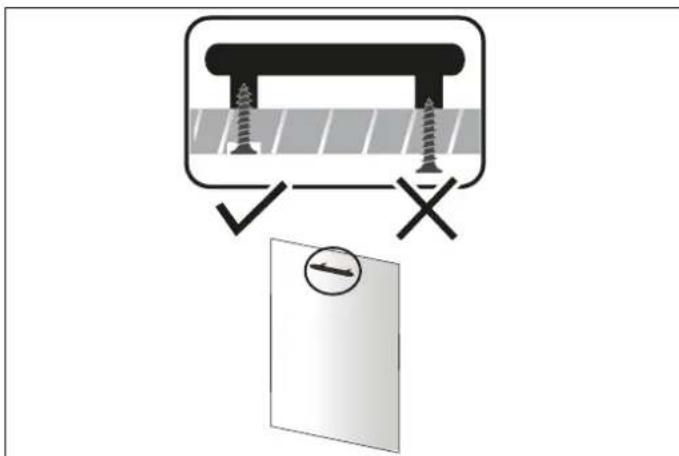

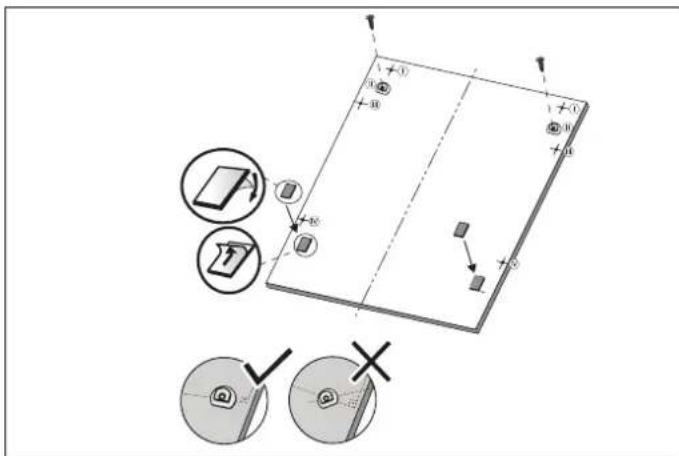

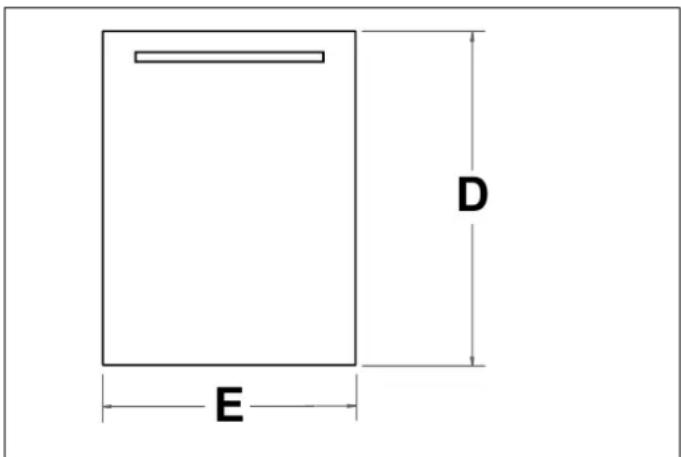

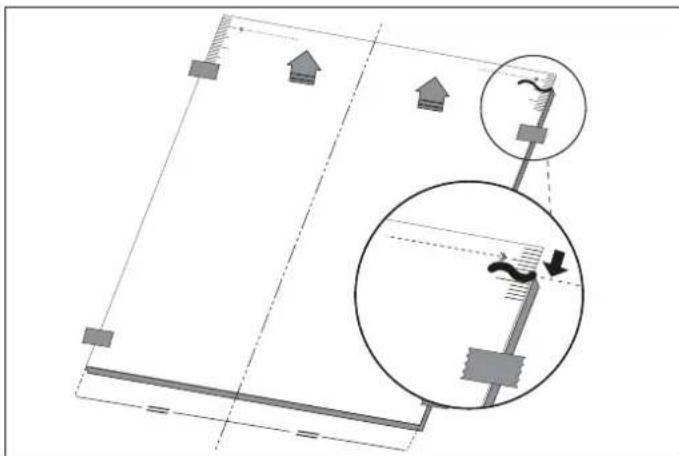

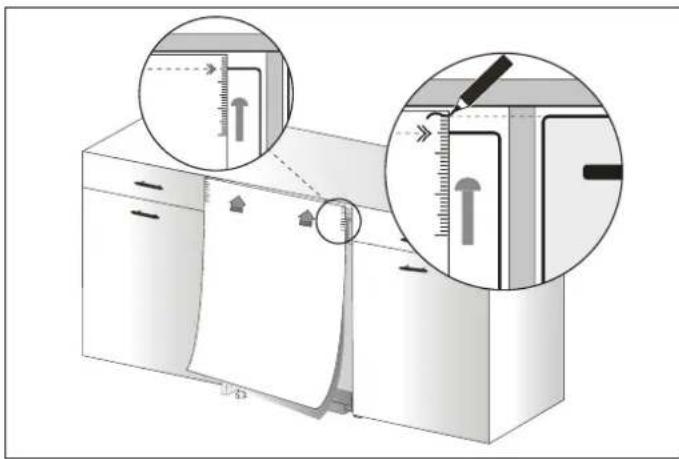

PANNEAU DE PORTE PERSONNALISED (POUR LES MODELES AVEC PANNEAU PERSONNALISED)

L'épaissur du panneau personnelé peut varier. Un panneau d'au moins 5/8'' (16 mm) d'épaissur est requis, mais l'épaissur peut être augmentée jusqu'à 15/16" (23 mm) à condition que le panneau ne dépasse pas 17.6 lb (8 kg). Le gabarit de panneau de porte personnelisé fourni s'adapte aux panneaux de 25'' 5/16 (592 mm) - 23'' 7/16 (596 mm) de large.

VUE AVANT
Fig. 6

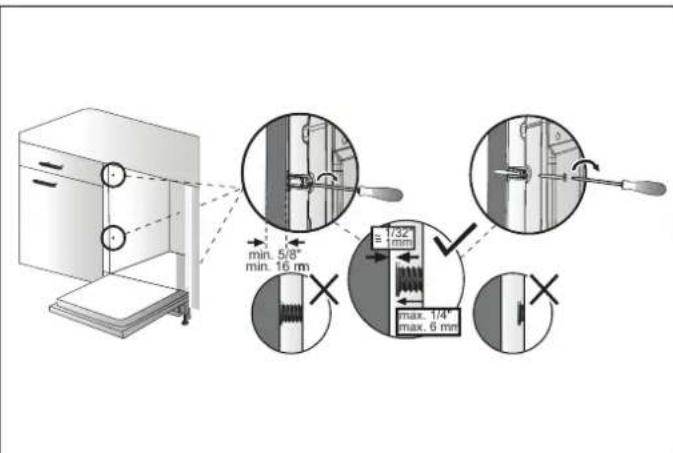

NOTE

Assurez-vous que l'espace de rangement désigné est délimité par des panneaux lateraux ou un return de 3^ (76 mm) de chaque côté, avec une épaisseur minimale de 5 / 8'' (16 mm) pour un support ajustat si la largeur de decoupe est de 24'' (610 mm).

D 27 1/16" - 29 13/16" (687mm-757mm)
E 23 5/16" - 23 7/16" (592mm-596mm)

EXIGENCES ÉLECTRIQUES

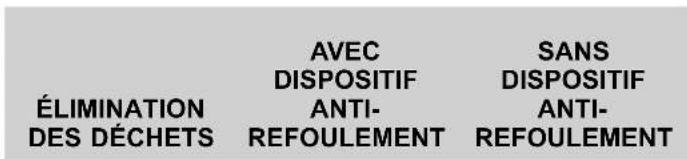

EXIGENCES EN MATIÈRE DE PLOMBERIE

Veuillez vérifier les normes électriques et les codes locaux l'installation doit être conforme à tous les codes de avant d'installer l'appareil. plomberie applicables.

Le branchement doit être effectué à un circuit

d'alimentation correctement concu, protégé et dimensionné

pour éviter toute surcharge électrique. Le lave-vaisse est

conçu pour une alimentation électrique de 120 V (volts), Hz (hertz), CA, reliée à un circuit électrique séparé et correctement mis à la terre desservant uniquement cet apparéil, avec un fusible ou des disjoncteurs d'une

puissance nominale de 15 ampères. Les conducteurs

d'alimentation électrique doivent être constitués d'au moins

un fil de cuivre # 16 AWG supportant 167^ (75 °C) ou plus.

Le fil de terre ne doit jamais être connecté aux conduites

gaz, d'eau chaude ou de plomberie.

N'utilisez pas de rallonge électrique ou d'adaptateur

de prise pour connecter le lave-vaisselle à un bloc d'alimentation.

Ces exigences doivent être respectées pour éviter de se blesser et d'endommager la machine. En cas de doute, consultez un électricien qualifié.

L'alimentation en eau et le drain doit être installés dans une armoire adjacente.

Accordez l'alimentation en eau à une alimentation domestique en eau chaude à l'aide d'une vanne d'arrêt facilement accessible entre l'alimentation et l'appareil.

Les bords de l'ouverture doivent etre lisses et ronds.

La conduite d'eau peut être raccordée au lave-vaisse à l'aide :

d'un tuyau tressé metallique
de d'un tuyau en cuivre.

Utilisez des tubes en cuivre de diamètre extérieur d'au moins 34'' ou une conduite d'alimentation du lave-vaissele en métal tressé.

Fig. 7

La vanne d'entrée d'eau du lave-vaisselle a une dimension de filetage d'entrée de 34^ - 11.5NH conformément à ASME B1.20.7-1991. Lors de l'achat d'un tuyau d'entrée d'eau pour votre lave-vaisselle, veuilles désoir un tuyau d'entrée ayant une dimension de filetage compatible avec la dimension du filetage du raccord de la vanne d'entrée d'eau ( 34^ - 11.5NH) de votre lave-vaisselle.

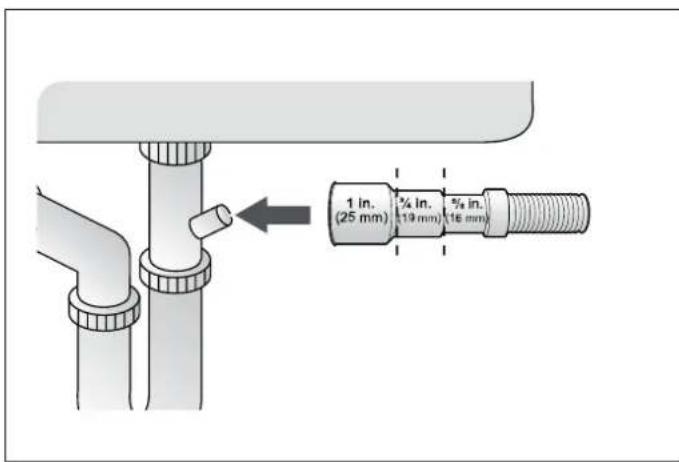

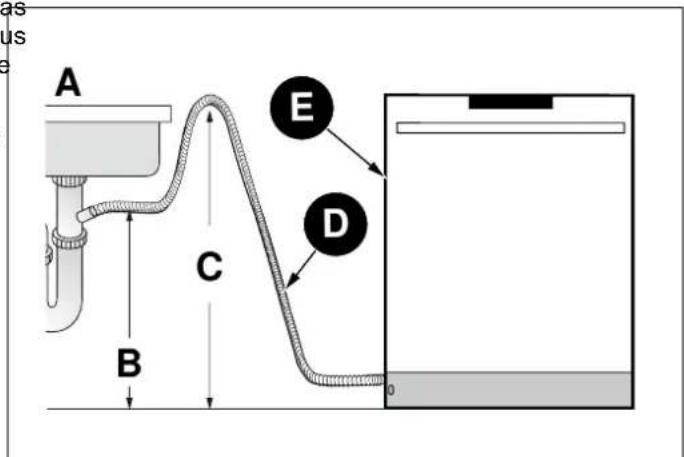

Une conduite d'évacuation à boucle haute est installée en usine sur l'unité. Ne retirez pas la boucle de serrage haute. Si nécessaire, le tuyau de vidange peut être prolongé d'un maximum de 5" (1,5 m). Le tuyau de vidange du lavevaisselle doit être installé avec une boucle de vidange à au moins 28" (710) du plancher de l'armoire, sinon le lavevaisselle risque de ne pas se vider correctement.

Les températures requises pour souder et éliminer les suintements sur la soudure risquent d'endommager la vanne d'entrée d'eau du lave-vaisselle. Si une telle opération est nécessaire, maintenez la source de chaleur à une distance d'au moins 77/8 (200 mm) de la vanne d'entrée d'eau du lave-vaisselle. La conduite d'eau ne doitprésenter aucun coude serré susceptible de restreindre le débit d'eau.

Du ruban de teflon ou un composé de filetage de tuyau doit être utilisé pour sceller le raccordement. Avant de raccorder la conduite d'alimentation en cuivre au lavevaisselle, rincez-la à l'eau chaude pour éliminer tout corps étranger.

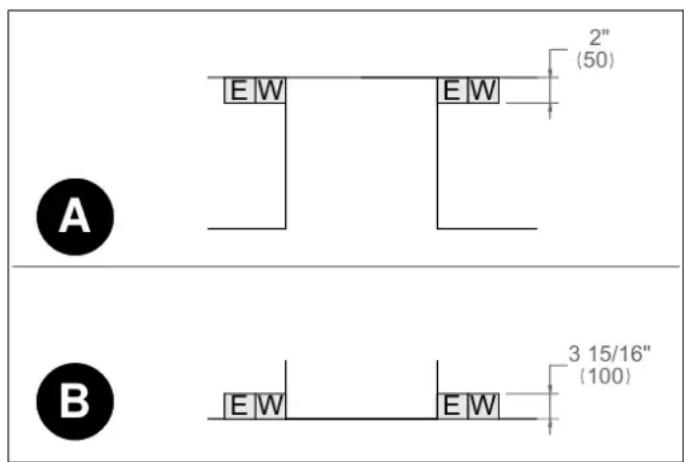

A VUE DU DESSUS
B VUE AVANT

Une prise électrique correctement mise à la terre et montée horizontally doit être installée conformément à ce dessin.

L'emplacement des branchements doit etre situe de chaque cote de la decoupe.

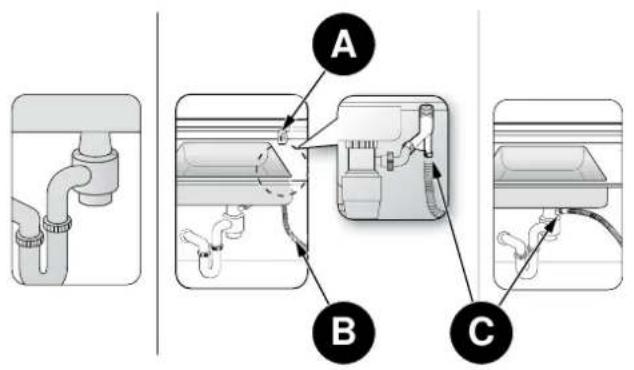

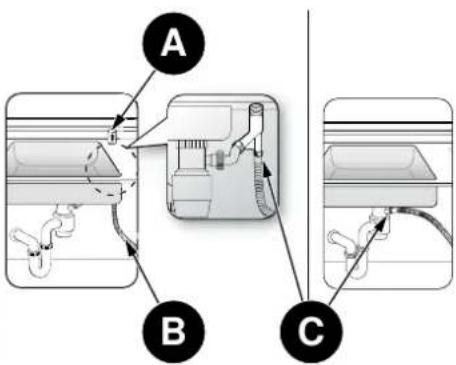

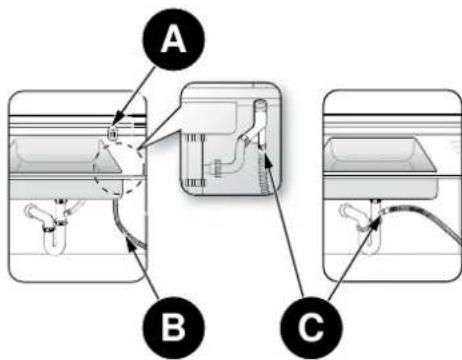

A Dispositif anti-refoulement
B Tuyau de vidange
C Collier de serrage

Purgez l'alimentation en eau avant d'effectuer le raccordement final à l'appareil.

Cela permet d'éliminer tous les débris susceptibles d'être représentés dans le tuyau lors de l'installation de la nouvelle alimentation en eau. Raccordez le tube tresse de l'appareil à l'alimentation domestique en eau à l'aide du raccord fourni.

Vérifiez tous les raccords de l'alimentation en eau pour détecter les fuites eventuelles.

Fig. 8

A VUE DU DESSUS
B VUE AVANT

Pour raccarder les conduites d'eau au filtage de la vanne d'entrée d'eau, utilisez un tuyau d'entrée d'eau 3 / 8'' et un adaptateur metallique 3 / 4'' d'une longueur de 60'' (1524) (non fourni).

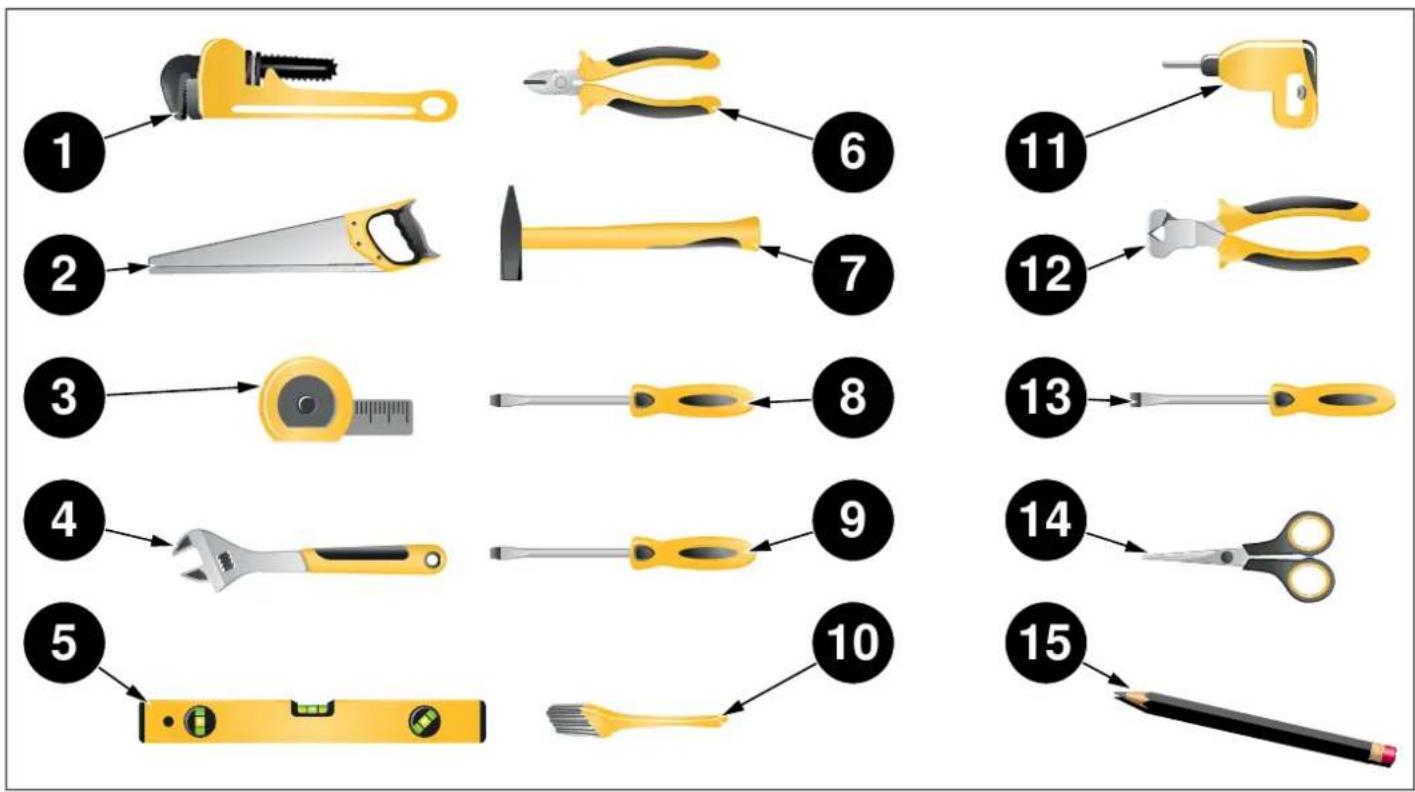

OUTILS ÉVENTUELLEMENT REQUIS

Fig. 9

1 Clé à molette
2 Scie-cloche
3 Metre ruban
4 Clé régliable
5 Niveau à bulle
6 Coupe-fil
7 Marteau
8 Tournevis Torx (T20)
9 Tournevis plat
10 Brosse
11 Foreuse
12 Pince à dénuder
13 Tournevis Phillips
14 Ciseaux
15 Crayon

MATÉRIELS FOURNIS

a -x1

b. 一x1

c. X1

d 一x1

e. 0 -x2

f. 0 x4

g. 10000 -x6

h. 0x2

i. 5 X1

j. 1x1

k -x2

L -x2

m

n.

a.

p. x1 q. x1

r. x2

s. 3

Fig. 10

Les pièces nécessaires au positionnement du lave-vaisselle sont emballées dans des sacs plastique. Vérifiez que toutes les pièces suivantes sont continues dans des sacs plastique.

SAC DES MANUELS

Le lave-vaiselle est livre avec un sac des manuels contenant : manuel de l'utiliser, manuel d'installation.

SAC DE PIECES1 DU LAVE-VAISSELLE

Ce sac pour lave-vaisselle est livre avec les pieces suivantes :

a. Bandelette de test (modèles à seLECTIONner)
b. Collier de serrage

SAC DE PIECES 2 DU LAVE-VAISSELL

c. Plan de montage (modèle à seLECTIONner)
d. Feuille de protection contre la vapeur
e. Bandes de fixation de porte en bois (modèle à seLECTIONner)
f. Cache-trous (modèles à seLECTIONner)

SAC DE PIECES 3 DU LAVE-VAISSELL

g. Vis 32^ × 53 / 32^ 4 mm x 42 mm) (modèle s a selectionner)
h. Plastiques de montage de porte (modèle à seLECTIONner)
i. Vis 32^ × 7 / 8^ (mm x 22 mm) (modèle sLECTIONner)
j. Plastiques de montage pour armoires
k. Vis / 32^ × 1 1 / 8^ 4 mm x 28 mm

SAC DE PIECES 4 DU LAVE-VAISSELL

I. Fixation de coup-de-pied

m. Vis 5 / 32^ × 7 / 32^ 4 mm x 6 mm)
n. Fixation de coup-de-pied métallique
o. Coup-de-pied régrible
p. Coup-de-pied régiable en métal (130 mm) (modèle à seLECTIONner)
q. Coup-de-pied régiable en métal (80 mm) selon le modele (modèles à scélectionner)
r. Verrouillage du coup-de-pied

SAC DE PIECES 5 DU LAVE-VAISSELL

s. Longues jambes

MATÉRIELS ÉVENTUELLEMENT REQUIS

(Des matériels supplémentaires peuvent être nécessaires pour se conformer aux codes locaux.)

Conduite d'alimentation en eau chaude - Conduite d'alimentation en cuivre ou en métal de 3 / 4 " de diamètre extérieur.

Raccord de conduit homologué UL ou serre-cable.

Ruban de teflon ou autre composé de filtage de tuyau pour sceller les raccords de plomberie.

Vanne d'arrêt et raccords appropriés pour la conduite d'alimentation en eau chaude (tuyauterie/raccord de compression en cuivre ou tuyau tressé).

Silicone

Colle

INSTRUCTIONS DE SECURITE IMPORTANTES

En plus des instructions ci-dessus, le lave-vaiselle doit être installé :

• conformément à tous les codes locaux ou, en l'absence de code local :
  aux Etats-Unis, conformément au National Electric Code
  au Canada, conformément au Code canadien de l'électricité C22.1-dernière édition/codes provinciaux et municipaux et/ou codes locaux.

Lors de l'installation du lave-vaiselle, suivez les précautions de base, en particulier celles qui sont énoncées ci-après :

L'installation et la réparation doivent être effectuees par un installateur qualifié. Le travail effectué par des personnes non qualifiées pourrait être dangereux, ce qui aurait pour effet d'annuler la garantie.

NOTE

Le lave-vaisse doit être installé par un plombier/agré, un prestataire de service ou un installer qualifié. L'installation effectue par toute autre personne pourrait composer des défauts d'installation et entraîner des dommages matériels.

N'utilissez pas l'appareil s'il est endommagé, défectueux, partiellement démonté ou s'il contient des pièces manquantes ou cassées.
- Avant l'installation ou l'entretien, débranchez l'alimentation de la zone de travail en déconnectant l'appareil, soit en déclenchant le disjoncteur ou en retardant le fusible.
- Ne branchez le lave-vaisse au bloc d'alimentation que lorsque tous les travaux d'installation et de plomberie sont terminés.
Le fil de terre ne doit jamais être connecté aux conduites de gaz, d'eau chaude ou de plomberie.
Si le lave-vaisselle est installe dans un endroit soumis à des températures glaciales (p. ex., maison de vacances, chalet, etc.), vous devez eliminer toute l'eau presente à l'intérieur de l'appareil. Les ruptures provoquées par de l'eau gelée au niveau du système d'alimentation en eau ne sont pas couvertes par la garantie.
Le lave-vaisse doit etre fixe aux armoiresAdjacentes a I'aide des supports fournis. Toute omission peut causer des dommages matériels ou des blessures corporelles.
- Le lave-vaisselle est destiné à un usage résidentiel uniquement et ne doit pas être utilisé dans les établissements commerciaux.

NOTE

N'utilise pas de rallonge electrique ou d'adaptateur portatif de prise pour connecter le lave-vaisselle à un bloc d'alimentation.

MISE EN GARDE

Danger de suffocation! Assurez-vous que tous les emballages en plastique, sacs, petites pieces, etc., sont eliminés en toute sécurité et tenus hors de portée des enfants.

PREPARATION POUR L'INSTALLATION DES PLASTIQUES DE MONTAGE

ATTENTION!

Plastiques et vis de montage pour armoires dans le sac plastique doivent être utilisés lorsque le lave-vaisselle est installé à l'intérieur de l'armoire. L'utilisation de toute autre piece que les pieces de montage peut entraîner des dommages matériels ou des blessures corporelles.

NOTE

L'ouverture à travers la cloison entre les compartments doit être suffisamment grande pour permettre le passage de la prise d'alimentation. La dimension maximale de l'ouverture ne doit pas dépasser 38,1 mm (1.5")

NOTE

Si la cloison est en bois, les bords de l'armoire doivent etre lisses et arrondis ou, si la cloison est en metal, les bords de I'armoire doivent etre recouverts d'un protège-arete. Lors de I'installation ou du retrait de I'appareil, veillez a ne pas endommager le cordon d'alimentation.

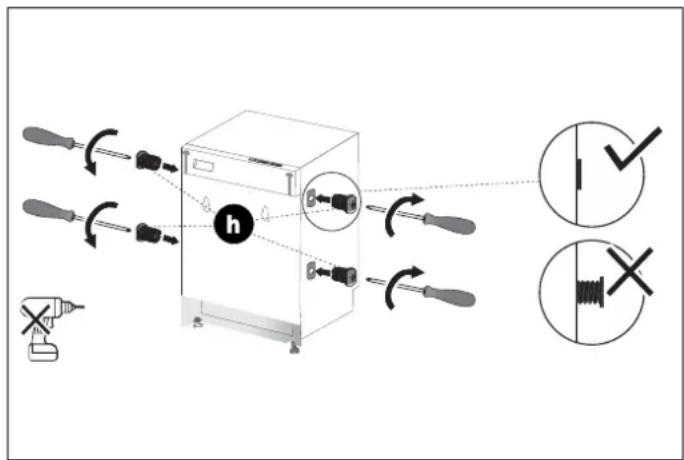

1) Les fixations plastiques des meubles doivent etre assemblées à l'aide d'un tournevis, aux endroits indiqués, comme illustré.

Fig. 11

ATTENTION!

Les fixations plastiques des meubles ne doivent pas rester à l'extérieur. Elles doivent parfaitement s'insérer dans le panneau létral. Sinon, le lave-vaisselle ne peut pas pénétre dans le meuble.

NOTE

Il est deconseilé d'utiliser une perceuse.

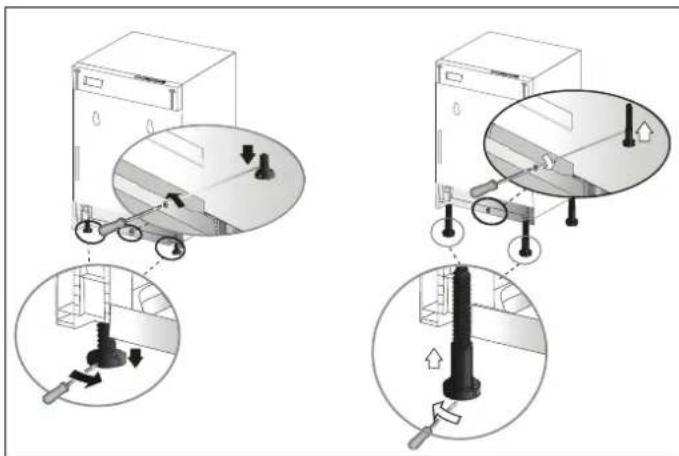

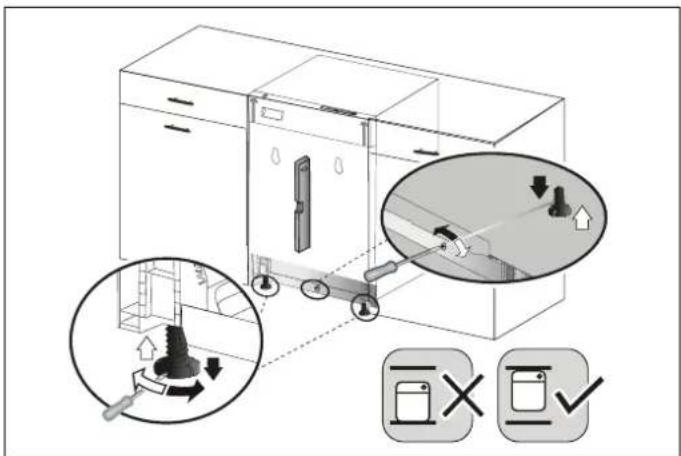

1) Maintenez les pieds avant à la hauteur minimale avant et pendant le positionnement du lave-vaisselle dans la découpe de l'armoire.
2) Reglez la hauteur du pied avant à l'aide d'un tournevis plat pour stabiliser le lave-vaisselle et le soulever à la hauteur de l'enceinte.
3) Reglez la hauteur du pied arrêté à l'aide d'un tournevis cruciforme pour équilibrer et soulever le lave-vaisse à la hauteur de l'enceinte.

NOTE

Assurez-vous que le lave-vaisselle est d'aplomb par rapport au haut de l'armoire. Un espace important sous le plan de travail n'est pas nécessaire.

Pour les pieds avant : en tournant les pieds dans le sens des flèches noires à l'aide du tournevis plat, on abaisse les pieds du lave-vaisselle.

Pour les pieds arrirere: en tournant le tournevis cruciforme dans le sens des flèches noires, on abaisse les pieds du lave-vaisselle.

Fig. 12

Si la hauteur de l'enceinte est de 34^ - 36^ (864 mm-914 mm), utilisez des supports courts, comme illustré dans Fig. 12.

$$ \text {o p s .} (+ 5 0) \mathrm {H} = 3 6 ^ {\prime \prime} - 3 8 ^ {\prime \prime} (9 1 4 \mathrm {m m} - 9 6 4 \mathrm {m m}) $$

Si la hauteur de l'enceinte est supérieure à 36" (914mm), utilisez des supports longs, comme illustré dans la figure.

Fig. 13

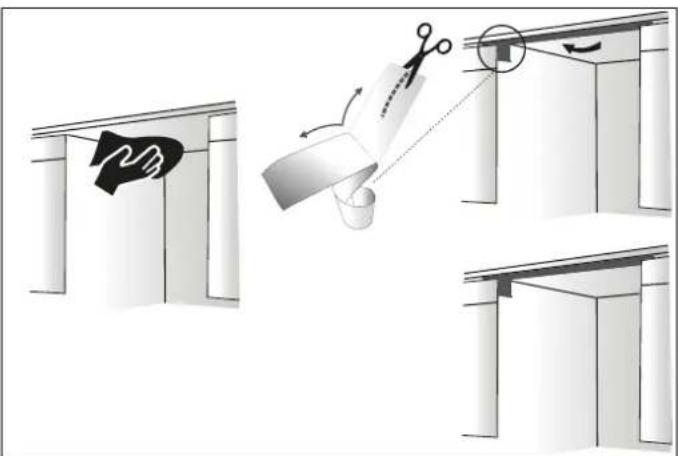

FEUILLE DE PROTECTION CONTRE LA VAPEUR

De la vapeur sera libérée lorsqu'on ouvre la porte du lavevaisselle pendant son fonctionnement et au terme du cycle de travail. Afin d'éviter que de la vapeur ne s'accumule et n'endommage le dessous du plan de travail, il convient d'utiliser une feuille de protection contre la vapeur incluse dans le sac plastique.

Nettoyez la surface à l'aide d'un chiffon humide avant d'appliquer la feuille de protection contre la vapeur sur la face inférieure du plan de travail.

Fixez le film de protection contre la vapeur comme indiqué sur les figures.

Fig. 14

ATTENTION!

Il faut appliquer la feuille de protection contre la vapeur à l'endetroit ou de la vapeur s'échappe lors de la première ouverture de la porte. Si vous omettez d'installer la feuille de protection contre la vapeur au moment de l'installation, cela risque d'endommager les armoires et le plan de travail.

MISE EN PLACE DU LAVE-VAISSELLÉ DANS LE MEUBLE D'ENCASTREMENT

Placez maintainant le lave-vaisselle dans l'ouverture et préparez-vous à connecter tous les tuyaux et branchements électriques.

ATTENTION!

Vérifiez que tous les tuyaux ont été introduits à travers l'ouverture latérale de l'armoire, qu'aucun tuyau n'est plié et que tout le mou des flexibles est tiré, comme illustré dans la figure.

Fig. 15

RACCORDEMENT DU TUYAU DE VIDANGE

1) Vérifiez les pieces générées sur l'évier auxquelles le tuyau de vidange sera connecté.
2) Il existe plusieurs façon d'insérer le tuyau de vidange dans le raccord du tuyau de vidange de l'évier, comme le montrent les figures suivantes. Vous doivent raccerder le tuyau de vidange conformément à la réglementation locale en matière d'installation des conduites d'eau.

ELIMINATION DES DÉCHETS

A Dispositif anti-refoulement
B Tuyau de vidange
C Collier de serrage

ELIMINATION DES DECHETS

A Dispositif anti-refoulement
B Tuyau de vidange
C Collier de serrage

3) Verifiez la taille du raccord du tuyau de vidange de 5 l'évier. Si nécessaire, coupez le tuyau de vidange de manière à ce que son extrémité s'adapte au connecteur de l'évier (5/8", 3/4". ou 1". - comme illustré dans la Fig 16). Si l'extrémité du tuyau de vidange ne s'adapte pas au raccord du tuyau de vidange de l'évier, procurez-vous un adaptateur auprès d'un magasin de plomberie ou de quincaillerie.

Au besoin, coupez la ligne pointillée du tuyau de vidange pour l'adapter à la dimension requise.

5) S'il n'y a pas de dispositif anti-refoulement, assurez-vous de suspendre le milieu du tuyau de vidange bien au-dessus de la base du meuble évier pour éviter tout reflux fig. (voir Fig. 18).

Fig. 18
Fig. 16

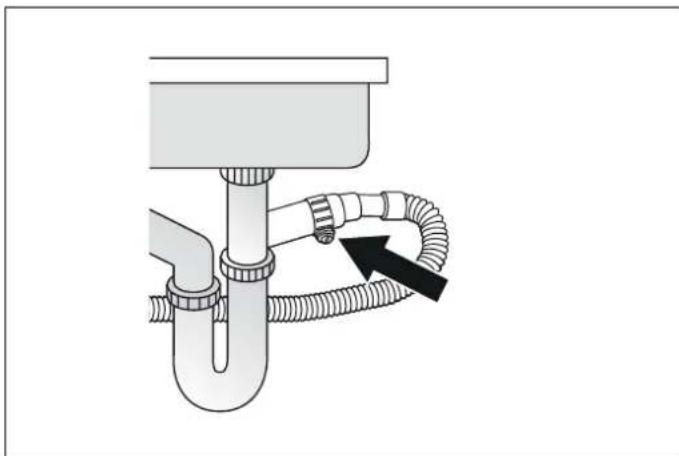

4) Faites glisser un collier de serrage sur l'extrémité du tuyau de vidange. Fixez le tuyau de vidange au raccord de l'évier, faites glisser le collier de serrage jusqu'à l'extrémité du tuyau, puis serrez le collier de serrage.

NOTE

Utilisez obligatoirement un collier de serrage sous peine de provoquer des fuites d'eau eventuelles.

Utilisez un collier de serrage comme illustré dans la Fig. pour assembler le tuyau de vidange à l'évier.

Fig. 17

6) Lorsque vous percez un trou pour le tuyau de vidange sur la paroi de l'armoire, vérifie que le tuyau de vidange n'est pas endommagé par les bords tranchants du trou. Sur les parois en bois, poncez le trou pour adoucir les bords. Sur les parois métalliques, utilisez du ruban isolant ou du ruban adhésif pour couvir les arêtes vives autour du trou.

7) Veillez à ne pas endommager le tuyau de vidange lors de l'installation du lave-vaisselle sur le sol, le mur ou l'armoire. Pour éviter toute fuite ou tout problème de drainage, assurez-vous que le tuyau de vidange n'est

17 pas endomagé, plié ou tordu.

8) Ne coupez pas la zone plissée du tuyau de vidange pour l'adapter à la dimension requise. Lors de la mise en place du tuyau de vidange, faites attention de ne pas toucher les bords tranchants de l'armoire ou sous l'évier.

Soyez prudent lorsque vous coupez l'extrémité du tuyau de vidange car il y a un risque de blessure. Nettoyez autour du raccord de vidange de l'évier afin de ne pas endommage le tuyau. Verifiez si des corps étrangers sont présents dans le tuyau de vidange et extrayez-les.

Au moment d'installer le tuyau de vidange, vérifie qu'il n'est pas coupé, déchérez ou cassé par des bords coupants présents sur le sol, sur l'appareil ou sur l'armoire. Un tuyau de vidange endommagé est source de fuite.

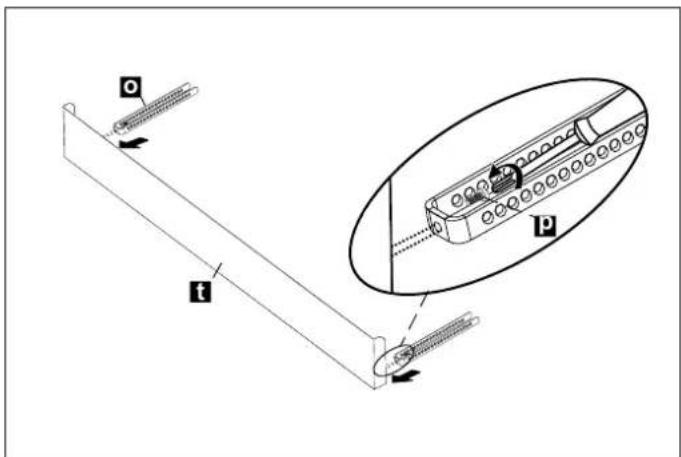

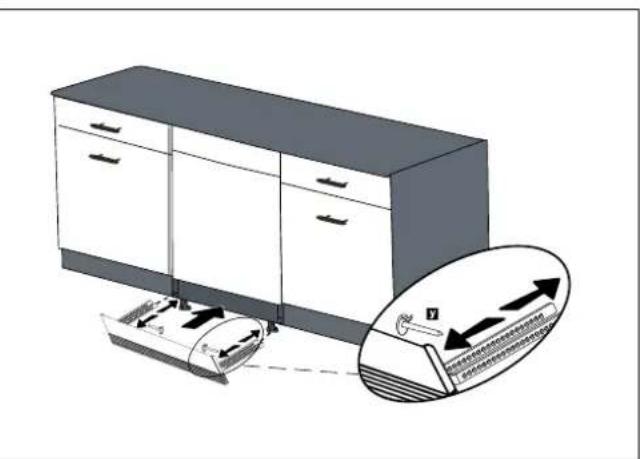

RÉGLAGE DE LA PLINTHE COUP-DE-PIED AMOVIBLE (SELEN LE MODELE)

Maintenant que vous avez installé le lave-vaiselle avec succès, vous doivent attacher la plinthe coup-de-pied à l'appareil. La plinthe coup-de-pied en deux parties peut être adaptée à la hauteur et à la profondeur requises pour votre cuisine.

1)

A. Si la hauteur est de 34" à 36" (864 mm-914 mm) et en utilisant des supports courts : un socle régiable en métal 3 1/8" (80 mm) de longueur (v), et des supports de plinthe coup-de-pied (o) sont installés. Le montage se fait avec des vis 5/32" x 7/32" (4 mm x 6 mm) à l'aide d'un tournevis cruciforme.
B. Si la hauteur est supérieure à 36" (914 mm) et en utilisant des supports courts : un socle régable en 4 métal 5 1/8" (130 mm) de longueur (v), et des supports de plinthe coup-de-pied (o) sont installés. Le montage se fait avec des vis 5/32" x 7/32" (4 mm x 6 mm) à l'aide d'un tournevis cruciforme.

Fig. 20

Enfin, des supports coup-de-pied (o) sont fixés aux espaces présents sous la machine. L'installation est à présent terminée.

Fig. 21
Fig. 19

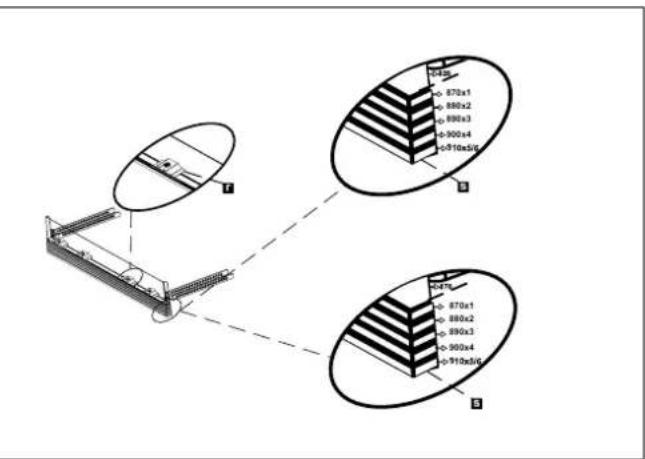

2) Le numéro du coup-de-pied régblable est déterminé en fonction de la distance. Celui-c est assemblé aux deux supports.
3) Comme illustré dans la Fig. 20, les pieds cylindriques du coup-de-pied régiable sont fixés aux pieces métalliques de fixation du coup-de-pied et insérés à travers la cavité de la piece.

Selon la profondeur souhaitée, le dispositif de blocage du coup-de-pied (y) est fixé au support de coup-de-pied (o).

INSTALLATION DE LA PORTE EXTÉRIEURE (SELON LE MODELE)

1) Le plan de montage se trouve dans le sac en plastique fixé à l'extérieur de la porte du lave-vaisse. La flèche et le niveau supérieur de la porte du lave-vaisse doivent être au même niveau. Le haut du meuble adjacent est déterminé et marqué au même niveau sur le plan de montage.

Fig. 22

NOTE

S'il n'est pas aligné, l'alignement extérieur de la porte sera différent.

2) Le plan de montage se trouve à l'intérieur de la porte lave-vaisse. La ligne marquee doit être au niveau du haut de la porte en bois.

NOTE

Lors de la fixation du gabarit de montage, assurez-vous que le gabarit adhere à l'intérieur de la porte. Lorsque l'assemblage est terminé, le gabarit de montage doit rester droit sur la porte extérieure.

3) Comme illustré dans la Fig. 24, le trou de vis est ouver sur la porte extérieure à partir des points indiqués sur le gabarit de montage. Diamètre du foret : 5/64" (2 mm) Profondeur du foret : 15/32" (12 mm)

Fig. 24

4) Comme indiqué sur la Fig. 25, les supports de porte en plastique sont installés aux positions II et les bandes de fixation de porte en bois sont installées aux positions duindiquées sur la figure.

NOTE

Avant de monter les bandes de fixation de porte en bois, retirez les papiers blancs de la surface des deux cots.

Fig. 23

NOTE

Les supports de porte en plastique doivent etre installes dans la position indiquee sur la figure.

Fig. 25

Fig. 27

5) Avant de monter la porte en bois sur le lave-vaiselle, installez la poignée sur la porte en bois comme illustré dans la Fig. 26.
6) Les vis situées sur la porte en bois sont fixées sur le lave-vaiselle au niveau des sorties situées sur la feuille extérieure de la porte et sont assemblées comme indiquédans la Fig. 28.

Fig. 26

8) Comme illustré dans la figure Fig. 28, desàis 5 / 32'' x 53 / 32'' 4mm× 42,5mm) sont installées aux positions I, III et V.

NOTE

Avant d'installer les vis 5/32" x 53/32" 4 mm x 42,5mm), les vis situées aux positions I, III et V doivent être déposées.

Fig. 28

7) Les supports de porte en plastique situés sur la porte é bois sont montés avec le lave-vaiselle correspondant aux décharges situées sur le panneau de commande et sont assemblés comme indiqué sur la Fig. 27.

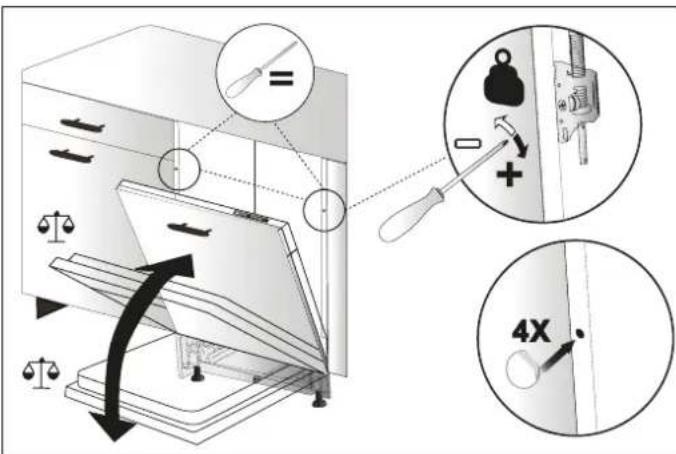

9) Selon le poids de la porte en bois assemblée, l'équilibrage doit être assure par le mecanisme indiquédans la Fig. 29.
Si la porte en bois a tendance à s'ouvoir parce que les reissorts de charnière sont régles pour un panneau personnelisé plus lourd, le mecanisme doit être tourné dans la direction de la flèche blanche avec un tournevis cruciforme.
Si la porte en bois a tendance à se fermer parce que le reissorts de charnière sont régles pour un panneau personnelisé plus léger, le mecanisme doit être tourné dans la direction de la flèche blanche avec un tournevis cruciforme.

NOTE

Le diamètre minimum du tournevis cruciforme est de 15/64" (6 mm) pour cette application.

ATTENTION!

Le poids maximal du panneau personnelisé ne doit pas dépasser 17,6 lb (8 kg).

10) ÀpRES avoir équilibré la porte, des cache-trous sont collés sur les trous vides afin de fermer ceux-ci.

Fig. 29

NOTE

Il est déconseilé d'utiliser une perceuse.

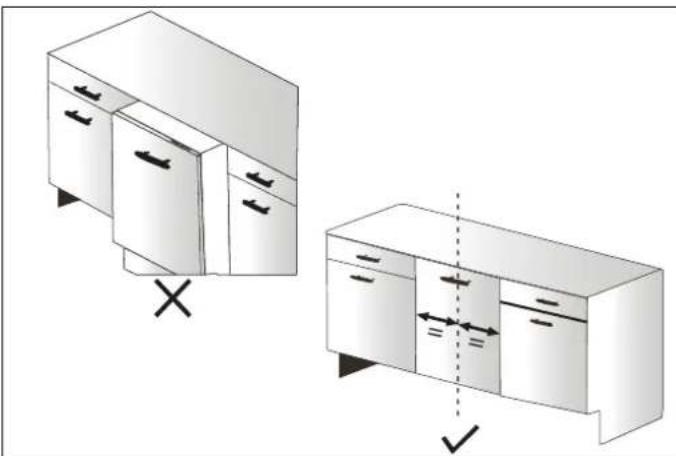

11) Le lave-vaisse doit être place centré et correctement comme indiqué sur la Fig. 30.

Fig. 30

NOTE

Assurez-vous que l'espace de rangement désigné est délimité par des panneaux lateraux ou un retour de 3'' (76 mm) de chaque côté, avec une épaisseur minimale de 5/8'' (16 mm) pour un support ajustat si la largeur de découvert est de 24'' (610 mm).

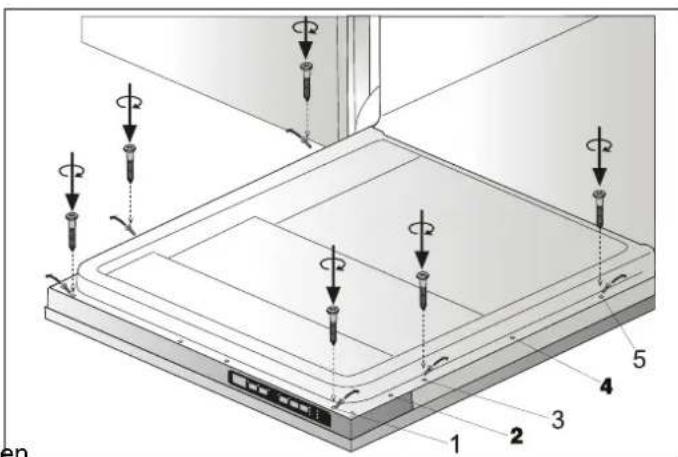

12) Les plastiques de montage des armoires precedemment places sur le lave-vaisselle sont également fixés dans les armoires avec des vis 52 × 1/8 ( 0.4 mm × 28 mm ). Avant de visser, utilisez un tournweis cruciforme pour ajuster l'espace entre le lave-vaisselle et le meuble à environ 1 mm avec les plastiques de la porte du meuble. Les plastiques de fixation ne doivent pas dépasser de plus de 1/4 (6 mm) du côté du lave-vaisselle.

Fig. 31

NOTE

Il est déconseilé d'utiliser une perceuse.

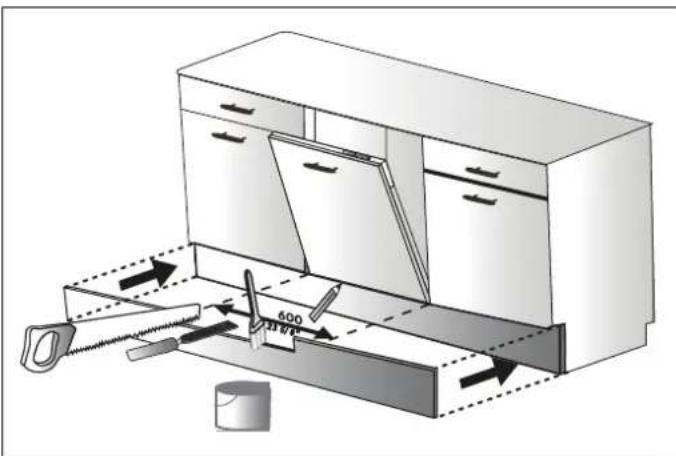

13) Vérifiez si le bas de la porte heurte le socle cou-de-pied de l'armoire de cuisine.

Si tel est le cas, foupez la section requise du socle coup-de-pied.
Appliquez du silicone ou un produit d'etanchete sur le bord coupé du socle coup-de-pied de l'armoire de cuisine, ou peignez-le pour qu'il n'absorbe pas l'humidité.

Fig. 32

LISTE DE CONTRÔLÉ DE L'INSTALLATEUR

Votre installateur doit avoir effectué et vérifié les éléments suivants :

Le lave-vaiselle est d'équre et de niveau.
Le lave-vaiselle est solidement fixe à l'armoire.
La portedu lave-vaiselle s'ouvre et se ferme librement.La portedu lave-vaiselle doit se fermer sans heurter l'armoire ou le plan de travail.
L'alimentation en eau est activée et vérifiée pour détector toute fuite eventuelle.
Le tuyau de vidange a ete raccorde et teste pour
detector toute fuite eventuelle. Le tuyau de
vidange ne doit pas presenter de torsions ni
d'obstructions.
Le tuyau de vidange doit etre instalé avec une boucle de vidange haute de 30^ (762 mm) pour les raccordements de vidange sans aucune évacuation de l'air.
Si vous connectez le tuyau de vidange d'eau à un embout de siphon sous l'évier, retirez la membrane en plastique. Si vous n'enlevez pas toute la membrane, les résidus de nourriture pourrait causeur un blocage dans le robinet du tuyau de drainage. Vérifie qu'un collier de serrage est utilisé pour fixer le tuyau au robinet.

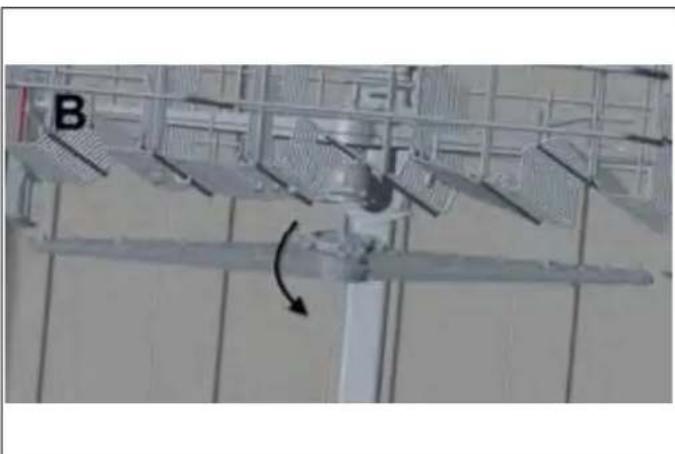

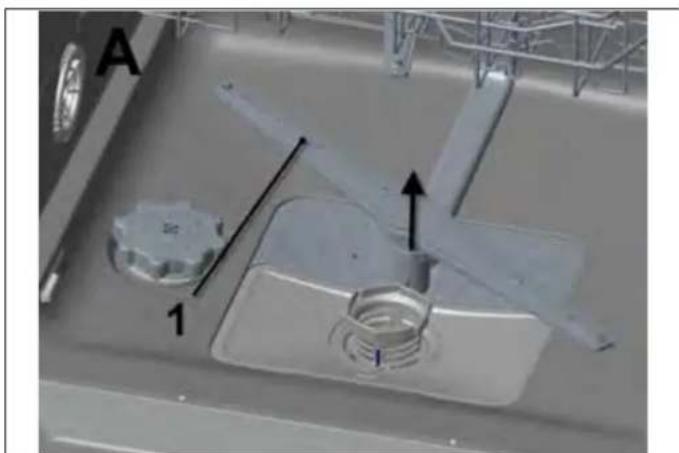

Les bras d'aspersion sont libres et tournent librement.
Le cycle de rincage a ete execute.
Le niveau d'eau sera inférieur à l'écran du filtré une fois le programme de lavage terminé. Il est normal que de l'eau soit présente dans la zone du filtré de drainage.

INSTRUCTIONS FINALES

1) Appuyez sur le bouton On/Off pour allumer le lavevaisselle.
2) Levoyant d'alimentation s'allume.
3) Utilisez le bouton Sélectionner un programme pour désirir un programme de lavage.
4) Demarrez le programme avec le bouton Demarrer/ Pause/Annuler.
5) Effectuez un cycle de lavage complet. Lorsque le cycle de lavage est terminé, utilisez le bouton On/Off pour eteindre le lave-vaisse.

NOTE

Si le lave-vaisselle ne fonctionne pas correctement, consultez les Conseils d'auto-assistance

CONSEILS D'AUTO-ASSISTANCE

L'écran ne s'allume pas :

• Vérifiez que l'interrupteur du lave-vaisselle est placé sur ON (Marche).
• Vérifiez que le cordon d'alimentation est branche.

L'eau n'entre pas dans le lave-vaisselle :
- Vérifiez que le robinet d'arrêt d'eau est en position ON (Ouvert).

L'eau n'est pas vidangée :

Assurez-vous que le tuyau de vidange n'est pas pié ou ne dépasse pas le dispositif de refoulement à côte de l'évier.
- Dégagez le tuyau de vidange du broyeur d'évier et vérifiez que le bouchon est retire.

NOTE

Si vous lave-vaisselle ne fonctionne pas correctement après avoir suivi ces étapes : Contactez vous concessionnaire pour programmer un rendez-vous avec un agent de service autorisé, afin d'inspecter votre nouveau lave-vaisselle pour toute défaillance liée au fonctionnement.

La garantie du fabricant ne couvre pas les visites d'installation, de conversion ou de service de formation client.

Fig. 33

Vous trouvrez les informations sur le modele et le numero de série sur l'etiquette située sur le cote droit de la porte interieure de votre lave-vaisselle, comme indiquedcidessus.

NOTE

Veuillez faire une copie de votre facture et la conserver avec ce manuel, et enregistrer toute lave-vaisselle en ligne.

PREMIÈRES ÉTAPES

PREPARATION DU LAVE-VAISSELLE AVANT LA PREMIÈRE UTILISATION

Assurez-vous que les specifications d'électricité et de l'eau d'alimentation correspondant aux valeurs indiquées dans les instructions d'installation de la machine.
- Retirez tout le matériel d'emballage lié à l'intérieur de la machine.
- Réglez le niveau de l'adoucisseur d'eau conformément aux instructions de ce manuel (selon le modele).
- Réglez le dosage du liquide de rinçage conformément aux instructions de ce manuel.

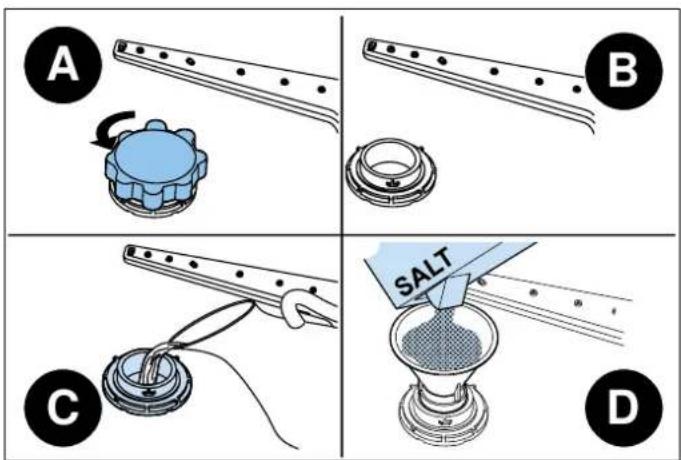

RéGLAGE DE L'ADOUCISSEUR D'EAU (SELON LE MODELE)

Le lave-vaisselle a besoin d'eau douce pour de bons résultats de nettoyage. L'eau dure entraine une accumulation de dépôts de calcaire sur la vaisselle et dans le lave-vaisselle. Notre lave-vaisselle dispose d'un système d'adoucissement spécial pour éliminer la durée de l'eau du robinet. Le réglage correct de ce système augmentera l'efficacité du lavage.

Les réserves d'eau avec un niveau de durété supérieur à 5 gpg (9° f) doivent être adoucies.

Si le niveau de durée de l'eau que vous utilisez est supérieur à 53 gpg (90^) ou si vous utilisez de l'eau depuis, nous vous recommendons d'utiliser un filtré et des dispositifs de purification de l'eau.

Le lave-vaisselle est préréglé au niveau 1 (inactif) de durété de l'eau. Si ce réglage correspond à la durété de votre eau, vous n'avez rien d'autre à faire. Le lave-vaisselle doit êtreprogramme pour la durété de l'eau de votre région.

Pour connaître le niveau de durée de l'eau de votre région, contactez votre service local des eaux ou déterminez le niveau de durée de l'eau à l'aide de la bandelette de test fournie.

MISE EN GARDE

Si vous démunagez à un autre endroit, le niveau de durée de l'eau pourrait être différent. Il est essentiel de réinitialiser la durée de l'eau afin d'obtenir une efficacité de lavage optimale.

Suivez les étapes de l'image lorsque vous utilisez la bandelette de test.

OUVREZ LE ROBINET ET FAITES COULER L'EAU PENDANT 1 MINUTE.

LAISSEZ LA
BANDELETTE
DANS L'EAU
PENDANT 1
SECONDE.

SECOUEZ LA
BANDELETTE.

ATTENDEZ 1 MINUTE.

RÉGLEZ LE NIVEAU DE DURETE DE VOTRE MACHINE.

1□□□□□
2
3
4
5
6

NOTE

Le niveau est défini sur 1 par défaut. Si vous utilisez de l'eau provenant d'un puits ou ayant un niveau de durée supérieur à 90 dF, nous recommendons d'utiliser des dispositifs de filtration et dépuration.

NIVEAU À BULLE	GRAINS PAR GALLON	DEGRE FRANÇAIS	INDICA-TEUR
1	0-5 gpg	0-9	SL1 s'affiche à l'écran.
2	6-12 gpg	10-20	SL2 s'affiche à l'écran.
3	13-18 gpg	21-30	SL3 s'affiche à l'écran.
4	19-23 gpg	31-40	SL4 s'affiche à l'écran.
5	24-32 gpg	41-60	SL5 s'affiche à l'écran.
6	33-53 gpg	61-90	SL6 s'affiche à l'écran.

Ajustez le réglage de la durée de l'eau de votre machine en fonction du niveau spécifique sur la bandelette de test (si disponible).

Pour modifier le niveau de durée de l'eau, suivez les étapes ci-dessous :

1) Allumez la machine et appuyez sur le bouton Extra secpendant 3 secondes pour entrer dans le menuParametes:le niveau de durée de I'eau s'affiche aI'ecran (SI1 correspond au réglage d'usine).
2) Appuyez une fois sur le bouton Demi-charge et le niveau de durete de l'eau (par ex. SL1) commencerà a clignoter.
3) Modifiez le niveau de durée de l'eau en appuyant sur les boutons Départ différé.
4) Appuyez à nouveau sur le bouton Demi-charge pour sauvegarder le niveau souhaité : le niveau nouvellement sélectionné cessera de clignoter.
5) Quittez le menu des paramètres en appuyant sur le bouton Extra sec pendant 3 secondes ou éteignez l'appareil.

MISE EN GARDE

Pour que le système d'adouciissement de l'eau fonctionne correctement, le réserve à sel doit être rempli de sel pour lavevaisselle avant le premier lavage. Voir les instructions au chapitre relatif au distributeur de sel.

DISPOSITION DE LA VAISSELL

En plaçant correctement votre vaisse dans la machine, vous l'utiliserez de la meilleure façon en termes de consommation d'énergie, de lavage et de séchage.

Dans le panier inférieur, vous pouvez charger des articles ronds et profonds tels que poèles à long manche, couvercles de casseroles, assiettes, assiettes à salute, ensembles de couverts/d'ustensiles. Le panier supérieur a été concu pour les assiettes à dessert, les saladiers, les tasses et les verres. Lorsque vous placez des verres à longue tige et des gobelets, appuyez-les contre le bord du panier, de la grille ou du support à verres, et non contre d'autres articles. N'appuyez pas les verres à longue tige les uns contre les autres car ils pourrait se cogner et se briser. Il est recommendé de placer les pieces étroites et délicaces dans les sections centrales des paniers. Vous pouvez placer des cuillères au milieu d'autres groupes de couverts afin d'éviter qu'ils ne collent les uns aux autres.

Nous vous recommendons d'utiliser la grille à couverts pour de plusieurs résultats. Pour éviter d'eventuelles blessures, placez toujours les ustensiles à long manche et pointus, tels que fourchettes de service, couteaux à pain, etc., avec leurs pointes tranchantes tournées vers le bas horizontally sur les paniers.

MISE EN GARDE

Disposez les plats dans la machine de façon à ce qu'ils n'entravent pas la rotation des bras d'aspersion.

MISE EN GARDE

Ne mettez pas dans l'appareil des articles pouvant absorber de l'eau (éponges, torchons).

NOTE

Placez tous les contenants tels que tasses, verres et casseroles dans le lave-vaissele avec l'ouverture vers le bas (afin qu'ils ne puissant pas recueiller d'eau).

NOTE

La vaisselle et les couverts ne doivent pas etre superposés.

NOTE

Évitez de surcharger votre lave-vaisselle et observerez les instructions du fabricant en ce qui concerne les pieces pouvant être lavées en machine. Ce n'est qu'avac une vaisselle appropriée (mentionnée au chapitre 5) que vous obtendrez des résultats de lavage optimaux avec une utilisation judicieuse de l'énergie.

L'eau à haute température et le détergent pour lave-vaisselle peuvent former une synthese chimique susceptible d'endommager certains articles.

MISE EN GARDE

Soyez prudent lorsque vous chargez et déchargez des objets tranchants. Chargez les couteaux tranchants avec les poignées vers le haut pour réduire le risque de blessure.

etSuivez les etapes ci-dessous avant de charger le lave, vaisselle.

1) Ouvrez la porte.
2) Éliminer tous les résidus d'aliments prênts sur la vaisselle.
3) Chargez le lave-vaisselle.

NOTE

Si vous ouvrez la porte alors que l'appareil est en marche, toutes les fonctions sont automatiquement interrompues. Les fonctions sont reactivées des que la porte est refermée.

PANIER SUPÉRIEUR

Chargez le panier supérieur avec des assiettes à dessert, des tasses, des verres, etc.

Fig. 34

Modèle de chargement du panier supérieur pour 10 couverts.

Fig. 35

Modèle de chargement supplémentaire pour 12 couverts.

PANIER INFÉRIEUR

Dans le panier inférieur, vous pouvez charger des articles ronds et profonds tels que poèles à long manche, couvercles de casseroles, assiettes, assiettes à salute, ensembles de couverts/d'ustensiles. Le panier inférieur ne doit pas être utilisé pour de petits objets tels que tasses et verres à vin.

Fig. 36

Modèle de chargement du panier inférieur pour 10 couverts.

Fig. 37

Modèle de chargement supplémentaire pour 12 couverts.

NOTE

Placez tous les articles volumieux et très sales dans le panier inférieur.

MISE EN GARDE

Les grands couteaux et autres ustensiles à pointe et à bord tranchants doivent être placeés horizontally sur le support supérieur en raison du risque de blessure. Les autres couteaux plus petits et ustensiles tranchants doivent être placeés dans le panier à couverts avec la pointe orientée vers le bas.

NOTE

Vérifiez que les gros articles n'interférènt pas avec la rotation des bras d'aspersion et n'empêchent pas le distributeur de détergent de s'ouvrir.

PANIER A COUVERTS (SELON LE MODELE)

Fig. 39

TROISIÈME PANIER (SELON LE MODELE)

Les couverts doivent etre placés dans la grille a couverts,2) Cuilleres a cafe séparés les uns des autres, dans les positions appropriées. 3Fourchettes les autres, car cela pourrait nuire aux performances. Pour 4) Couteaux un nettoyage de qualite supérieure, placez les couverts dans le panier en vous assurant que: 5) Cuilleres de ser
Ils ne s'imbriquent pas les uns dans les autres.
Chargez les ustensiles à bout pointu et tranchant avec pointe tournée vers le bas.
- Les ustensiles longs sont placés au milieu.
2) Cuilleres a café.
3) Fourchettes
5) Cuilleres de service

1) Fourchettes à salute

6) Fourchettes de service

Modèle de panier à couverts pour 12 couverts.

MISE EN GARDE

Les couverts tranchants peuvent changer de position pendant le cycle de lavage et peuvent également être mouillés et glissants. Soyez prudent au moment de les enlever pour éviter tout risque de blessure.

Fig. 38

NOTE

Les petits articles doivent donc être placés dans le plateau à couverts ou le panier à couverts (selon le modele),carilspeuvent tomber des paniers à travers les supports.

1) Cuilleres à soupe
2) Fourchettes
3) Couteaux
4) Cuilleres à café
5) Cuilleres à dessert
6) Cuilleres de service
7) Fourchettes de service
8) Louche à sauce

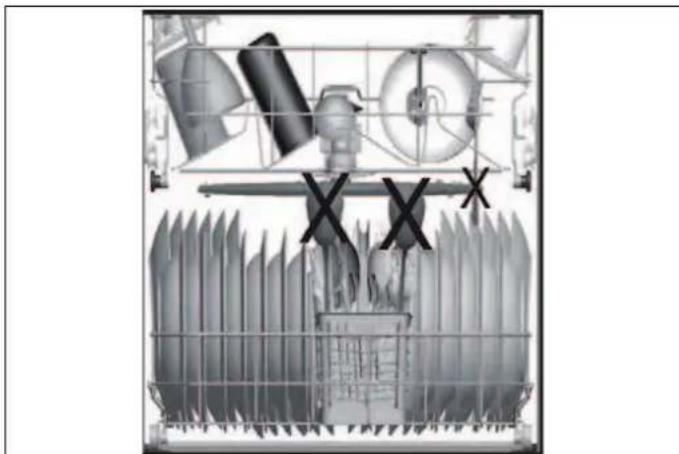

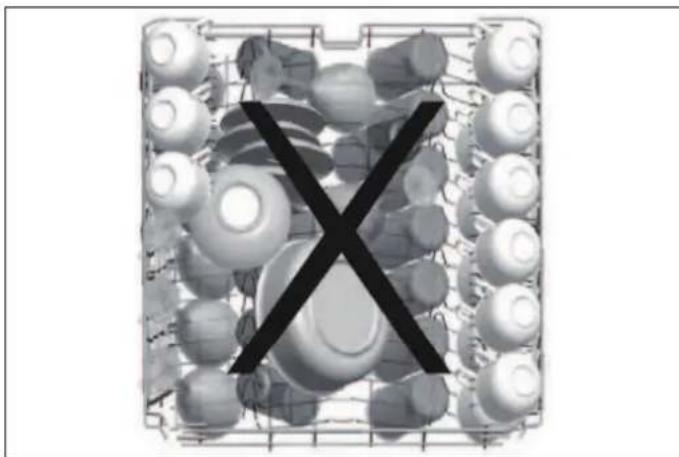

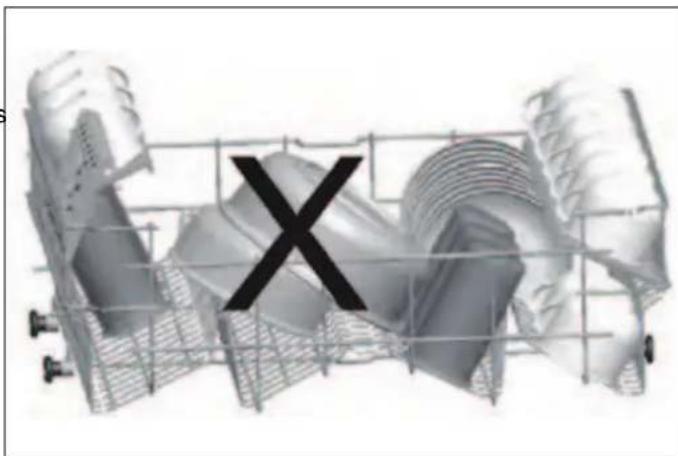

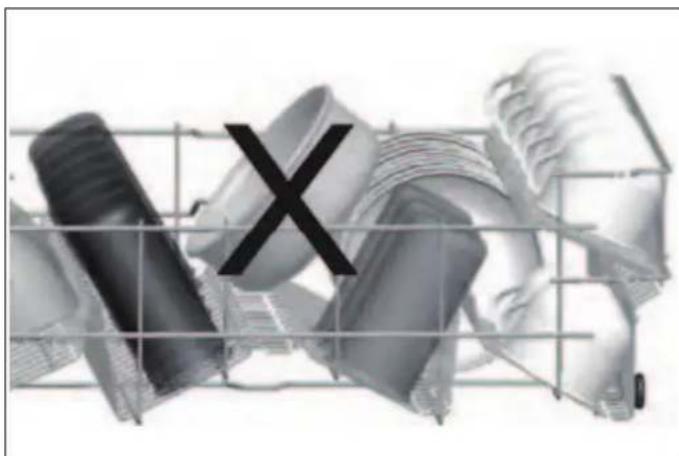

CHARGEMENTS INCORRECTS

Un chargement incorrect peut entraîner de mauvaises performances de lavage et de sechage. Veuillez suivé les recommendations du fabricant pour de bons résultats.

Fig. 43

Fig. 40

Fig. 41
Fig. 42

QU'EST-CE QUI NE DOIT PAS ETRE LAVÉ DANS VOTRE LAVE-VAISSELLE?

• Tous les articles à placer dans le lave-vaiselle doivent être lavables au lave-vaiselle.
  Seuls les articles en plastique portant l'étiquette « lavable au lave-vaisselle » ou une étiquette équivalente peuvent être placés dans la machine. Les articles en plastique peuvent perdre leur forme ou leur couleur. Vérifiez auprès du fabricant pour obtenir des recommendations.
  Tous les articles en bois, ou complRentant des pieces en bois, ne doivent pas etre laves au lave-vaiselle. Les températures elevees peuvent faire gonfler ou fissurer le bois.
• Les articles en argent sans étiquette « lavable au lavevaisselle » ne doivent pas être lavés au lave-vaisse, car les températures élevées et le détergent peuvent endommager l'argent. Vérifiez auprès du fabricant pour obtenir des recommendations.
• Les articles en argent « lavables au lave-vaisselle » et les articles en acier inoxydable ne doivent pas entraire en contact, car l'argent peut se décolorer.
  La porcelain et les verres decorés et les ustensiles points à la main peuvent perdre leur couleur et leurs motifs en raison des températures élevées. Les articles non décorés peuvent être lavés au lave-vaisse. Vérifiez auprès du fabricant pour obtenir des recommendations.
  L'aluminium peut devenir nombre à l'intérieur du lavevaisselle en raison de la chaleur, du détergent utilisé ou même de certains mineraux présents dans votre eau.
• Ne lavez pas les éponges ou les torchons au lavevaisselle.
• Ne lavez aucun matériel tel que l'acrylique, le cuivre, le laiton, l'étain, le fer, le bronze ou fer-blanc.
• Les casseroles sans revêtement antiadhésif peuvent être nettoyées en toute sécurité au lave-vaisse, mais certaines casseroles et poèles antiadhésives peuvent perdre leur revêtement et leur capacité d'adhérence.
  La vaisse ou les couverts constitués d' éléments collés ne doivent pas être lavés en machine, car la collée qui unit des matériaux tels que plastique, bois, os, acier, cuivre, étain, etc., peut perdre de son adherence et les éléments risquent de se détacher.

Si vous avez des doutes concernant les articles à laver au lave-vaisselle, suivez les instructions des fabricants des articles ou lavez les articles à la main.

MISE EN GARDE

En cas de doute, lavez à la main ou suivez les instructions du fabricant des ustensiles, de la vaisselle, des verres ou des casseroles et poêles. Ne lavez pas en machine des articles souillés par de la cendre de cigarette, de la cire de bougie, du vernis, de la peinture ou des produits chimiques, car ils peuvent endommager le lave-vaisselle.

MISE EN GARDE

Videz d'abord le panier inférieur, puis le panier supérieur. Cela évitera que l'eau eventuèlement présente dans/sur des articlesrangés dans le panier supérieur ne coule sur la vaisselle rangée dans le panier inférieur.

MISE EN GARDE

En général, il n'est pas conseilé d'ouvrir la porte lorsque le lave-vaisselle est en marche. Si la porte est ouverte, un dispositif de sécurité arrêté le lave-vaisselle. Il est conseilé d'ouvrir la porte avec prudence immidiatement après un cycle de lavage, car de la vapeur peut s'échapper de la cuve.

RACKS

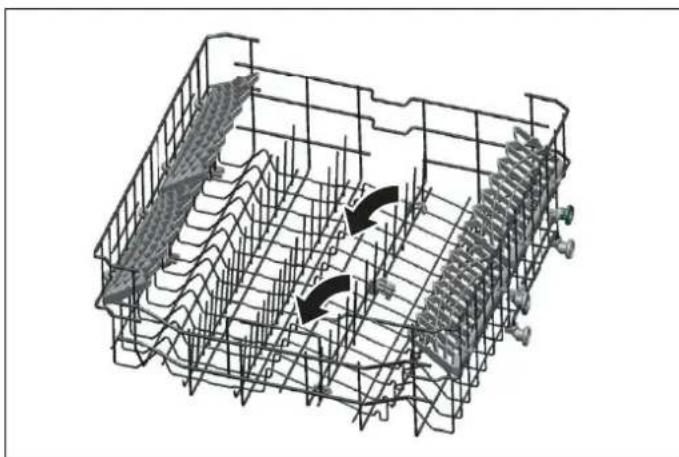

DENTS PLIABLES RÉGLABLES ET ÉTAGÈRES DU PANIER SUPÉRIEUR

Les étagères sont conçues pour augmenter la capacité du panier supérieur. Vous pouvez y placer des tasses et des verres. Ces étagères étant réglibres en hauteur, il vous est possible d'y ranger des verres de différentes tailles.

Elles comportent deux positions disponibles.

Vous pouvez également placer de longs couteaux, des fourchettes et des cuillères sur les étagères à l'horizontal afin qu'ils nebloquent pas le mouvement des bras d'aspersion.

Fig. 44
Fig. 45

La grille horizontally située sur le panier supérieur vous permet de placer des assiettes et des bols, le cas échéant. Vous pouvez également laver des ustensiles de cuisine teasque casseroles ou poëles en fermant les dents pliables.

NOTE

Amerer les grilles en position horizontal en les tenant par les extrémités peut avoir pour effet de les plier. Pour ce faire, il est conseilé de les tener au niveau de leurs tiges, puis de les pousser.

NOTE

Vérifiez que les deux leviers s'encliquètent dans la même position de hauteur.

DENTS PLIABLES DU PANIER INFÉRIEUR

Les dents pliables se composant de quatre éléments situés sur le panier inférieur de votre machine et sont conçues pour faciliter le rangement de gros articles tels que casseroles, poëles, etc. Si nécessaire, chaque piece peut être piée séparément, ou toutes peuvent être piées afin d'obtenir de plus grands espaces. Vous pouvez utiliser des dents pliables en les soulevant vers le haut ou en les pliant

Fig. 46
Fig. 47

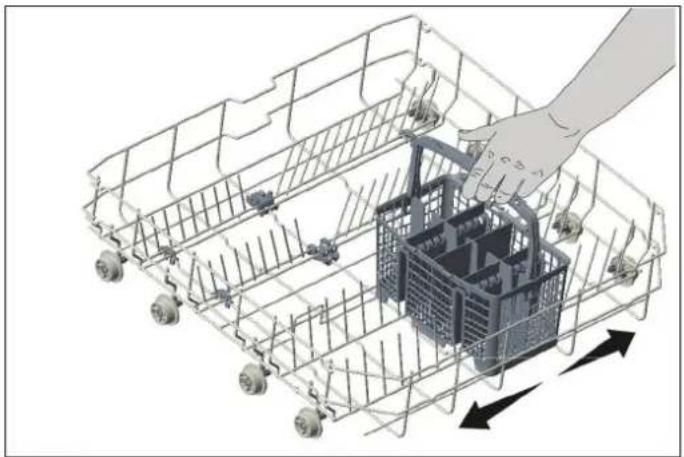

PANIER A COUVERTS (SELON LE MODELE)

Le panier à couverts est conçu pour laver les couteaux, les fourchettes, les cuillères, etc.
- Selon le modele achete, vous pouvez avoir un panier coulissant, ou un panier standard.

Fig. 48

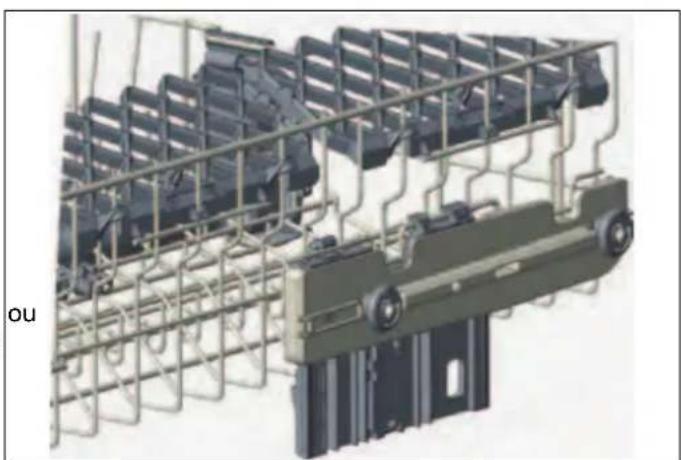

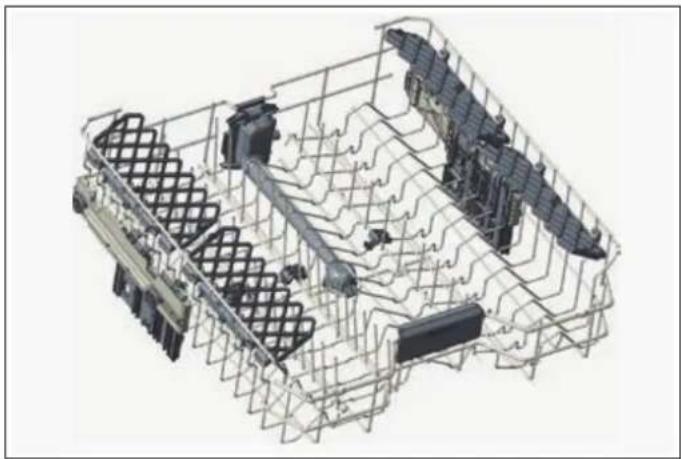

1) Réglage de la hauteur avec charge (selon modele)

Le panier supérieur comprend un mécanisme qui permet de régler la hauteur du panier vers le haut (1) vers le bas (2) sans avoir à夕阳er le panier. Tenez le panier des deux côtes et tirez-le vers le haut ou poussez-le vers le bas, en vous vérifiant que les deux côtes du panier supérieur sont dans la même position.

Fig. 49

Fig. 50
Fig. 51

2) Réglage de la hauteur sans charge (selon le modele)

Dans certains modèles, le réglage de la hauteur du panier supérieur peut être modifié à l'aide des roues représentés à deux niveaux de hauteur.

ATTENTION!

Assurez-vous que le panier est vide.

Modifier le réglage de la hauteur avec de la vaisselle présente sur le panier pourrait entrainer le déplacement du contenu, et occasionner des blessures corporelles ou endommager la vaisselle.

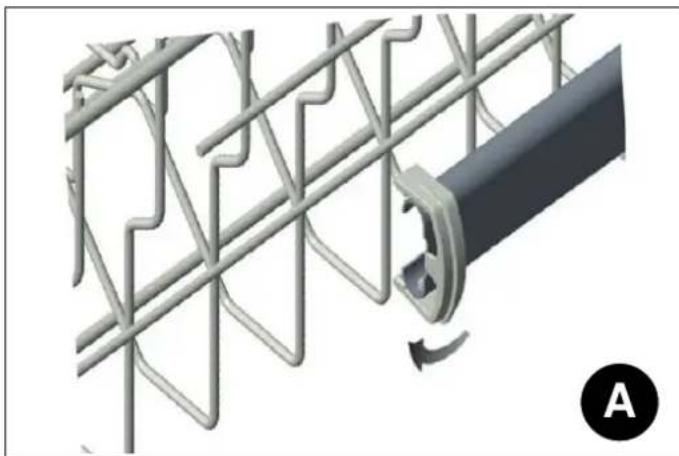

• Relâchez les loquets des rails croit et gauche du panier supérieur en les tournant vers l'extérieur, A.

Fig. 52

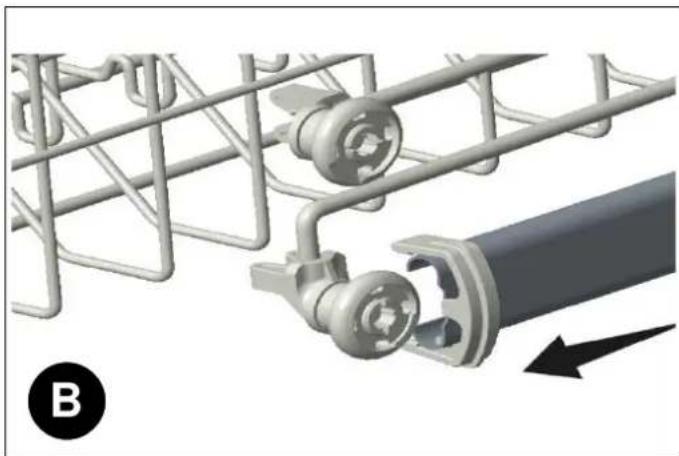

Retirez complètement le panier, B.

Fig. 53

Replacez le panier dans les rails à la hauteur souhaitation, C.

Fig. 54

• Repoussez les loquets dans la bonne position.

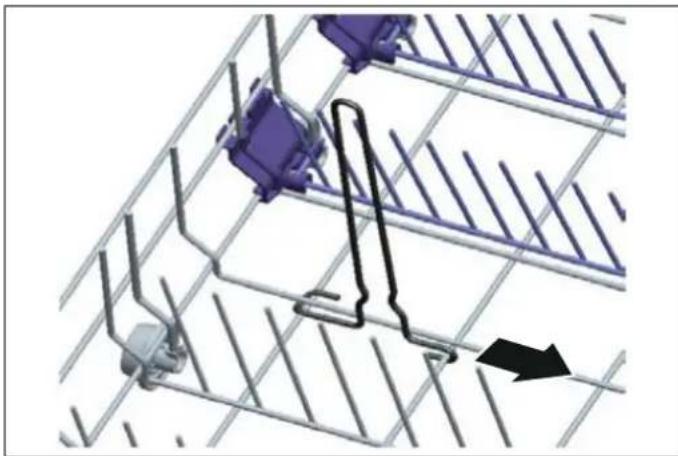

SUPPORT A BOUTEILLES (SELON LE MODELE)

Le support à bouteilles permet de laver de grands recipients ouverts, tels que bols, casseroles ou Tupperware, ainsi que des objets de grande taille, tels que des pichets. Le support à bouteilles peut être dégagé dans le sens de la flèche, comme indiqué ci-dessous.

Fig. 55

SUPPORT A PLATEAUX (SELON MODELE)

Le support à plateaux vous permet de placer facilement des plateaux et des casseroles de différentes tailles dans panier inférieur et offre les valeurs performances de lavage.

Fig. 56

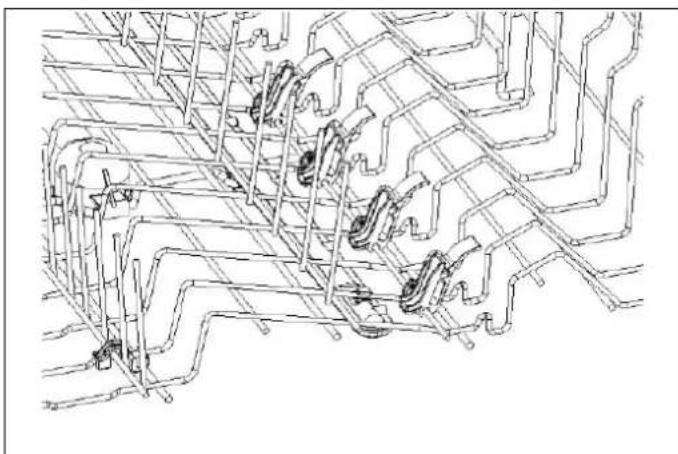

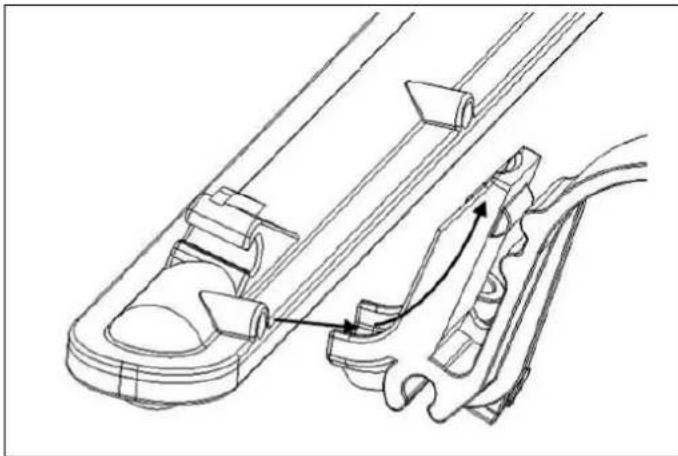

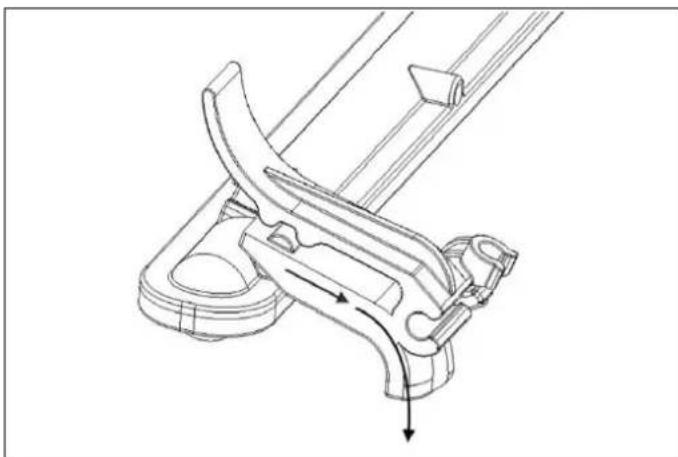

ZONE DE LAVAGE DIRECT (SELON LE MODELE)

Cette fonction est utilisé pour laver des verres, des beuteilles et autres articles en dirigeant l'eau vers le haut lorsque le dispositif du panier supérieur illustré dans la figure est en position verticale. Lorsque le dispositif est en position horizontal, l'eau descend, ce qui permet de laver le panier inférieur.

Fig. 58

Fig. 57

Fig. 59
Fig. 60

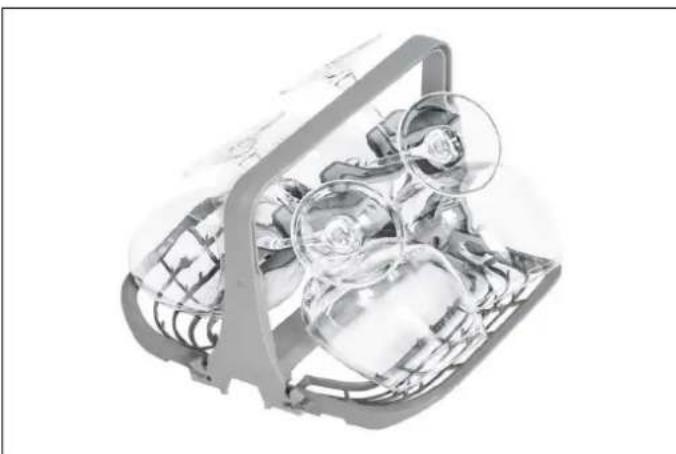

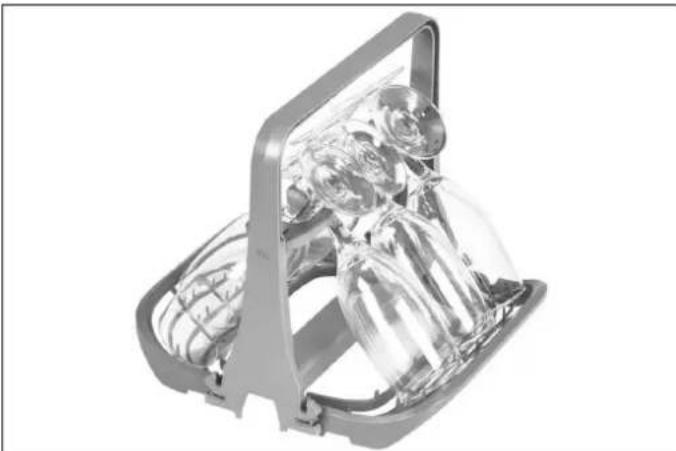

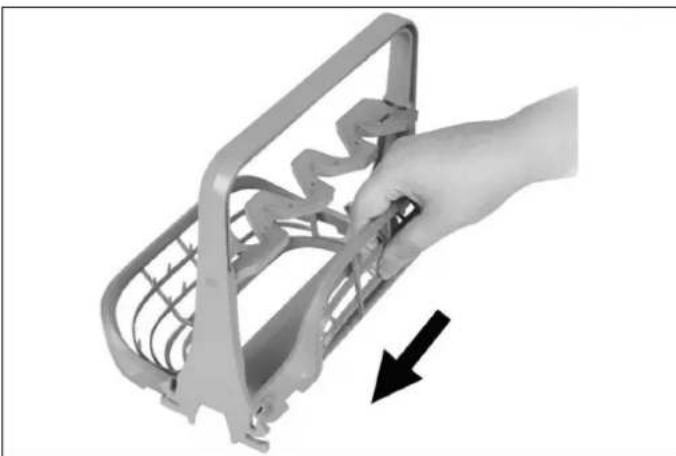

SUPPORT DE PORTE-VERRES À PIED (SELON MODELE)

Fig. 61

Les côtes du support à verres à pied peuvent être reliés de manière à rendre l'accessoire plus compact pour le stockage lorsqu'il n'est pas nécessaire.

Fig. 62
Fig. 63

Dépliez le support à verres à pied avant de le placer sur le panier inférieur du lave-vaiselle.

FONCTIONNEMENT

Fig. 64

1 Bouton On/Off (« On/Off »)
2 Boutons des cycles
3 Afficheur (Display)
4 Départ « Delay »
5 Boutons des options ( « Option » )
6 Bouton « Start/Pause »

Fig. 65

7) Indicateur de Sel (selon le modele)
8) Indicateur du liquide de rinceage (« Rinse-aid »)
9) Indicateur de fin de phase (« End Step »)
10) Indicateur d'hygienisation (« Sanitized »)
11) Indicateur de départ différé (« Delay »)
12) Indicateur « Half Load » supérieur (« Upper Half Load »)
13) Indicateur « Half Load » inférieur (« Lower Half Load »)
14) Indicateur de durée du programme (« Time indicator »)

CYCLES DE LAVAGE

Réglage d'un cycle de lavage :

1) Appuyez sur le bouton pour selectionner le cycle de lavage souhaite. La durée du cycle s'affiche à l'écran alternance avec le numéro du cycle.
2) Appuyez sur « Start/Pause » et fermez la porte dans 4 secondes qui suivent. Le cycle démarre juste après.

NOTE

Pour incorporer une option de cycle au cycle de lavage, selectionnez le bouton d'option souhaite avant d'appuyer sur Start. Voir Options de cycle.

Modification d'un cycle :

Pour modifier le cycle de lavage pendant que le lavevaisselle fonctionne, ouvre la porte et appuyez sur la touche Start/Pause. Sélectionnez un nouveau cycle, puis appuyez sur le bouton Start/Pause. ÀpRES avoir fermé la porte dans les 4 secondes, le nouveau cycle sélectionné reprendra là où le cycle précédent a été interrompu.

Annulation d'un cycle :

Pour annuler un programme pendant que le lave-vaisselle fonctionne, ouvre la porte, appuyez sur le bouton Start/Pause et maintenez-le enforcé pendant 3 secondes. "0:01" s'affiche à l'écran. Appuyez sur le bouton Start/Pause et fermez la porte dans les 4 secondes qui suivent. Le processus d'évacuation de l'eau démarre et durera 30 secondes. Un signal sonore retentit 5 fois.

Extinction du lave-vaissselle :

« 0 » s'affiche à l'écran lorsque le programme seLECTIONné est terminé. Le signal sonore retentit également 5 fois. Vous pouvez ensuite eteindre votre apparéil à l'aide du bouton On/Off. Débranchez la fiche et fermez le robinet d'eau.

NOTE

Si l'alimentation est coupée pendant le processus de sechage, le programme se terminera. Notre machine sera prete pour une nouvelle selection de programme.

CYCLES DE LAVAGE

CYCLE DESCRIPTION		DURÉE DU CYCLE	CONSOMMA-TION D'EAU	DÉTERGENT*	OPTIONS
Regular	Pour la vaisse normalement sale dans un usage quotidien typique. Le temps de lavage s'ajusté automatiquement en fonction du degré de salissure de la vaisse. Consommation d'énergie et d'eau la plus faible.	02:02 à 02:25	2,3 à 4,5 gal	1 3/4 c. à soupe (25 ml)	Half Load, Sanitize, Accel, Extra Dry, Scrub, Delay, Stealth
Auto	Pour tous les niveaux de salissure. S'ajuste automatiquement de façon optimale à la température de l'eau et à la consommation d'eau.	1:50 à 2:35	3,7 à 6,2 gal	1 3/4 c. à soupe (25 ml)	Half Load, Sanitize, Accel, Extra Dry, Scrub, Delay, Stealth
Pots & Pans	Pour les casseroles, poées et cocottes très sales. Augmente le temps de lavage, la température et la consommation d'eau	02:10	4,8 gal	1 3/4 c. à soupe (25 ml)	Half Load, Sanitize, Accel, Extra Dry, Scrub, Delay, Stealth
Crystal & China	Pour la vaisse délicate, sensible à la température et légèrement sale.	01:30	3,7 gal	1 c. à soupe (15 ml)	Half Load, Accel, Extra Dry, Delay, Stealth
Quick	Pour la vaisse légèrement sale. Réduit la durée générale du cycle de lavage.	50'	3,6 gal	1 3/4 c. à soupe (25 ml)	Half Load, Sanitize, Extra Dry, Scrub, Delay
Rinse & Hold	Pour tous les niveaux de salissure. Pour rincer de la vaisse qui sera lavée plus tard.	:15	1,2 gal	Non	Half Load, Delay
Soak & Wash**	Pour faire tremper de la vaisse très sale qui ne doit pas être lavée tout de suite. Augmente considérablement le temps de lavage et augmente légèrement la température et la consommation d'eau.	02:45	5,9 gal	1 3/4 c. à soupe (25 ml)	Half Load, Sanitize, Accel, Extra Dry, Scrub, Delay, Stealth
Normal Plus**	Pour une vaisselle quotidienne fraîchement souillée.	01:57	4.7 gal	1 3/4 c. àSoupe (25 ml)	Half Load, Sanitize, Accel, Extra Dry, Scrub, Delay, Stealth

**Selon le modele.

NOTE

Plus de détergent peut être nécessaire, selon le degré de saleté et la durée de l'eau.

La capsule de dédTangent peutContainir un maximum de 2 3/4 c. à soupe (40 ml) de dédTangent.

*Detergent en poudre.

Combinaisons cycle et options certifiées NSF/ANSI 184 :

Programme « Regular » avec option « Sanitize »
Programme « Auto » avec option « Sanitize »
Programme « Pots & Pans » avec option « Sanitize »
Programme « Soak & Wash » avec option « Sanitize »
Programme « Normal Plus » avec option « Sanitize »

Ces programmes ont ete concus afin de repondre aux exigences de la norme NSF/ANSI 184 pour les lave-vaisselle residentiels.

NOTE

L'option « Sanitize » ne convient pas aux programmes « Rinse & Hold » et « Crystal & China »

ORGANIGRAMME DES CYCLES DE LAVAGE

RINSE & HOLD	CRYSTAL & CHINA	REGULAR	NORMAL PLUS	QUICK	POTS & PANS	SOAK & WASH	AUTO
Prélavage	Prélavage	Prélavage 95°F (35°C)	Prélavage	×	Prélavage 113°F (45°C)	Prélavage 113°F (45°C)	Prélavage 104°F (40°C)
×	Lavage principal 113°F (45°C)	Lavage principal 131°F (55°C)	Lavage principal 140°F (60°C)	Lavage principal 122°F (50°C)	Lavage principal 149°F (65°C)	Lavage principal 149°F (65°C)	Lavage principal 149°F (65°C)
×	×	Rinçage	Rinçage	Rinçage	Rinçage	Rinçage	Rinçage
×	×	×	×	×	×	Rinçage intermédiaire 140°F (60°C)	Rinçage intermédiaire
×	Rinçage à l'eau chaude séchage 140°F (60°C)	Rinçage à l'eau chaude séchage 149°F (65°C)	Rinçage à l'eau chaude séchage 149°F (65°C)	Rinçage à l'eau chaude séchage 149°F (65°C)	Rinçage à l'eau chaude séchage 155°F (68°C)	Rinçage à l'eau chaude séchage 155°F (68°C)	Rinçage à l'eau chaude séchage 155°F (68°C)
×	Séchage	Séchage	Séchage	×	Séchage	Séchage	Séchage

OPTIONS DE LAVAGE

OPTION DESCRIPTION ACTIVATION
Half Load Oriente les fonctions de lavage vers le panier supérieur, le panier inférieur ou lesta demi-charge du panier supérieur, 2 fois pour activer deux. Raccourcit le temps de lavage du cycle sélectionné et réduit la consommation d'énergie et d'eau.	Appuyez 1 fois sur le bouton « Half Load » pour activer la demi-charge sur le panier inférieur, ou 3 fois pour activer l'option Demi-charge sur les paniers supérieur et inférieur. L'indicateur correspondant s'affichera également à l'écran. Appuyez sur le bouton « Start/Pause » et fermez la portedans les 4 secondes qui suivient pour activer l'option.
Sanitize1	Assure une hygiène maximale avec une température plus élevée de l'eau de rincege pour éliminer les bactéries jusqu'à 99,9 %.	Appuyez sur la touche « Sanitize » jusqu'à ce que la LED s'allume. L'indicateur correspondant s'affichera également à l'écran. Appuyez sur le bouton « Start/Pause » et fermez la portedans les 4 secondes qui suivient pour activer l'option. À la fin d'une désinfection réussie, l'indicateur correspondant s'allume. Si le cycle de lavage est interrompu ou si la température de l'eau n'est pas suffisamment elevée, le可观ant « Sanitize » peut ne pas s'allumer.
Scrub	Augmente le temps de lavage et la température de l'eau pour atteindre des conditions de lavage optimes et dissoudre parfaitement le détergent.	Appuyez la touche « Scrub » jusqu'à ce que la LED s'allume. L'indicateur correspondant s'affichera également à l'écran. Appuyez sur le bouton « Start/Pause » et fermez la portedans les 4 secondes qui suivient pour activer l'option.
Extra Dry	Ajoute des phases de chauffage et de séchage supplémentaires au cycle de lavage séLECTIONné pour obtenir une vaisselle parfaitement séche. Augmente température de l'eau de rincege et prolonge le temps de séchage.	Appuyez sur le bouton « Extra Dry » jusqu'à ce que la LED s'allume. L'indicateur correspondant s'affichera également à l'écran. Appuyez sur le bouton « Start/Pause » et fermez la portedans les 4 secondes qui suivient pour activer l'option.
Delay Retarde le début du cycle de lavage sélectionné de 1 à 24 heures par incréements de 1 heures.	Appuyez sur la touche "+" pour retarder le départ du cycle de 1 heures. L'écran affichera la durée du cycle et le temps de retard programme alternativelypendant 2 secondes. Continuez à appuyer sur la touche "+" jusqu'à ce que vous attaignez le nombre d'heures souhaité pour le départ différé. Appuyez sur la touche "- " pour réduire le nombre d'heures du départ différé. L'indicateur correspondant s'affichera également à l'écran. Appuyez sur le bouton « Start/Pause » et fermez la portedans les 4 secondes qui suivient pour activer l'option.
Accel2*	Réduit la durée du cycle en réduisant la consommation d'eau.	Appuyez sur la touche « Accel » jusqu'à ce que la LED s'allume. L'indicateur correspondant s'affichera également à l'écran. Appuyez sur le bouton « Start/Pause » et fermez la portedans les 4 secondes qui suivient pour activer l'option.
Stealth*	Réduit le niveau sonore en3 dBAaugmentant la durée de lavage du cycle sélectionné.	Appuyez sur la touche « Stealth » jusqu'à ce que la LED s'allume. L'indicateur correspondant s'affichera également à l'écran. Appuyez sur le bouton « Start/Pause » et fermez la portedans les 4 secondes qui suivient pour activer l'option.

*SeIon le modele

1Assinissement conforme à la norme internationale 184 NSF/ANSI pour les lave-vaisselle résidentiels.

2La réduction du temps de cycle influe sur les performances de séchage.

PARAMÉTRES DU MENU

Appuyez sur le bouton Extra Dry (6) pendant 3 secondes pour acceder au menu. Le réglage de la durée de l'eau (par ex. SL1) s'affiche à l'écran. Appuyez sur les boutons Delay (4) pour naviguer dans le menu. Ensuite, appuyez sur le bouton Half Load (5) pour entrer les niveaux du paramètre que vous souhaitez modifier dans le menu. À 6
présent, l'affichage (3) commence à clignoter, ce qui signifie que ce paramètre peut être modifié en appuyant sur les boutons Delay (4). Définissez le nouveau niveau à l'aide des boutons Delay (4) et appuyez sur le bouton Half Load (5) pour enregistrer le nouveau niveau. Ensuite, *Re l'affichage (3) s'allumera régulièrement, ce qui signifie que ce niveau de réglage est sauvégarde. Vous pouvez modifier un autre paramètre en suivant ces étapes ou quitter le menu en appuyant sur le bouton Extra Dry (6) pendant 3 secondes, ou en désactivant/activant.

NON	RÉGLAGE	OPTIONS	DESCRIP-TION
1	Dureté de l'eau	SL1*
		SL2	Régler le niveau de durété de l'eau.
		SL3
		SL4
		SL5
		SL6
2	Liquide de rinçage	r:1
		r:2	Régler la quantité de liquide de rinçage.
		r:3
		r:4*
		r:5
3	Commande de l'avertisseur sonore	b:0
		b:1	Régler le niveau de l'avertisseur sonore.
		b:2
		b:3*
4	Démarrer un programme	LP0*	Régler un programme de début lorsque l'appareil est mis sous tension.
		LP1
5	Mode Économie d'énergie	SP0	Régler le Mode Économie d'énergie.
		SP1*
		SP2

	NON	RÉGLAGE	OPTIONS	DESCRIP-TION
6	Réglages d'usine	FS1	Restaurer les paramètres d'usine depuis modification des réglages.

*Réglage par défaut

1) Durete de l'eau

Pour modifier la durée de l'eau, reportez-vous au paragraphe TABLEAU DE DURETE DE L'EAU.

2) Liquide de rincege

Pour modifier le réglage du liquide de rincege, reportez-vous au paragraphe UTILISATION DU LIQUIDE DE RINÇAGE.

3)Commande del'avertisseur sonore

Pour modifier la commande de l'avertisseur sonore, reportez-vous au chapitre "Menu Settings". Le niveau "b:3" correspond au niveau sonore le plus élevé. Le niveau "b:0" signifie que le son est coupé.

4) Demarrer un programme

Pour modifier la sélection du programme de démarrage, voir « Paramétres du menu ». Au niveau « LP0», la machine s'allume avec le programme Regular. Au niveau « LP1», la machine s'allume avec le dernier programme et option sélectionnés.

5) Mode Économie d'énergie

Pour modifier le paramètre du mode d'économie d'énergie, reportez-vous à la section « Paramétres du menu ». Au niveau « SP0», les lumières interieures (si disponibles) seront toujours éteintes, l'écran s'eteindra après 4 minutes et la machine s'eteindra après 15 minutes d'inactivité afin d'économiser de l'énergie. Au niveau « SP1», les lumières interieures s'eteindront après 4 minutes lorsque la porte sera ouverte, l'écran s'eteindra après 4 minutes et la machine s'eteindra après 15 minutes d'inactivité afin d'économiser de l'énergie. Au niveau « SP2», lorsque la machine est en position éteinte, les lumières interieures s'éteignent après 4 minutes lorsque la porte est ouverte. Lorsque la machine est en position ON, les lumières interieures sont allumées tant que la porte reste ouverte et la machine ne s'éteint qu'en appuyant sur le bouton On/Off.

6) Reglages d'usine

Pour modifier les paramètres d'usine, voir « Paramètres du menu ». Si vous modifiez le niveau en « FS1 » dans les paramètres d'usine, tous les paramètres reviennent au paramètre par défaut.

VOYANTS

Votre lave-vaisselle est équipé d'une lumière LED interne et/ou d'un éclairage d'etat de projection au sol.

Ce dernier est positionné sur la partie inférieure du lave-vaisselle et projette de la lumière sur le sol pour indiquer l'etat actuel du lave-vaisselle pendant un cycle.

INDICATEUR LED	ÉTAT DE LA MACHINE
Rouge, continu	La machine exécute un programme.
Rouge, clignotant Un programme est annulé.
Rouge, clignotant rapidement	La machine a un début. Reportez-vous au chapitre "Avertissements automatiques de panne et que faire".
Vert, continu	Un programme est terminé.

DISTRIBUTEUR DE DÉTERGENT ET DE LIQUIDE DE RINÇAGE

MISE EN GARDE

N'utilisez que des déterments spécifique concus pour les lave-vaisselle menagers.

Dans le commerce, vous trouvez des déterments en poudre, en gel et en tablettes spécialement conçus pour les lave-vaisselle menagers. Ajoutez le déterment approprié pour le programme sélectionné afin d'assurer les maladies performances. Utilisez moins de déterment si la vaisselle n'est que légèrement sale. L'utilisation d'une quantité excessive de déterment peut laisser un film sur la vaisselle et dans le lave-vaisselle, entraînant de mauvaises performances de lavage.

NOTE

La quantité de détergent nécessaire dépend du cycle, de la taille de la charge et du niveau de salissure de la vaisselle. Trop de détergent dans de l'eau douce peut causer la corrosion du verre et ne se dissout pas dans l'eau.

MISE EN GARDE

N'utilisez pas trop de détergent si le niveau de durée de votre eau est faible.

MISE EN GARDE

Conservez vos détergents dans un endroit frais et sec, hors de la portée des enfants. Consultez les instructions du fabricant du détextent pour plus d'informations.

MISE EN GARDE

Les tablettes de détergent ne se dissolvent pas complètement avec des programmes courts. Pour éviter les résidus de détergent sur la vaisselle, nous vous recommendons d'utiliser des tablettes avec des programmes longs.

MISE EN GARDE

N'utilisez pas de dédTangent dans le cycle de rinceage (selon le modele). Si vous ne connaissiez pas le niveau de durete de votre alimentation en eau, utilisez 15 ml / 3 c. à café de dédTangent. Augmentez la quantité de dédTangent si vous voyagez des traces blanches, en particulier sur les verres.

Si vous avez besoin de plus d'informations sur le détergeREMPLISSAGE DU DISTRIBUTEUR DE DÉTERGENT

que vous avez l'intention d'utiliser, contactez directement les fabricants de détergents. Vérifiez que le distributeur de détergent est vide au terme de chaque programme de lavage.

NOTE

Le distributeur doit être rempli juste avant le début de chaque programme.

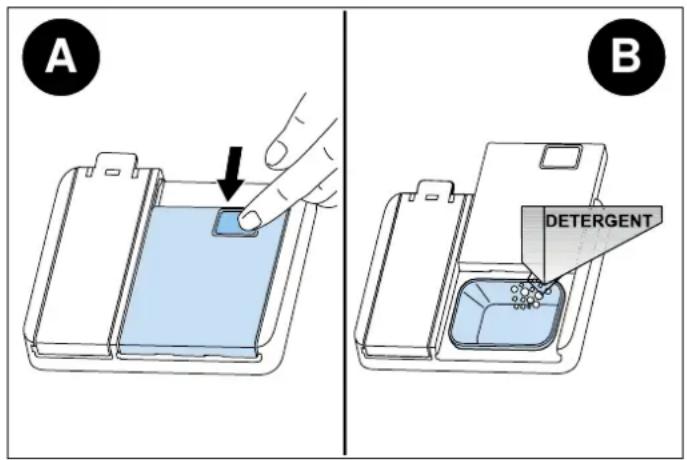

1) Poussez le loquet pour ouvrir le distributeur de détergent, comme indiqué dans l'illustration (Fig. 66 A)

Fig. 66

2) Versez/placez le détergent dans le distributeur (Fig. 66 B)
3) Fermez le couvercle et appuyez dessus jusqu'à ce qu'il soit bien verrouillé.

NOTE

Le distributeur doit être rempli juste avant le début de chaque programme. Si la vaisselle est très sale, augmentez la dose de dédTergent.

NOTE

Le rabat est toujours ouvert à la fin d'un programme.

MISE EN GARDE

Suivez les instructions prsentes sur l'emballage du dédTangent lorsque vous utilisez un dédTangent liquide pour lavevaisselle, un dédTangent concentré en poudre ou un dédTangent en tablette.

MISE EN GARDE

Les quantités peuvent varier selon que vous utilisez un détermagent liquide ou concentré en poudre. Les déterments en tablettes doivent être places dans le distributeur de détermagent.

UTILISATION DE DÉTERGENTS TOUT-EN-UN

Les détergents tout-en-un doivent être utilisés conformément aux instructions du fabricant.

Ne mettez jamais de détergents tout-en-un dans la cuve lave-vaisselle ou le panier à couverts.

Placez toujours les tablettes dans le distributeur de dédTangent.

Les détangers tout-en-un contiennent non seulement le détangent, mais aussi du produit de rincege, des substances de remplacement du sel et des composants supplémentaires en fonction de la combinaison.

Si vous arrêtez d'utiliser des détergents tout-en-un, vérifie que les réglages de durée de l'eau et de liquide de rincage sont corrects.

Si vous souhaitez-obtenir de plusieurs résultats lors de l'utilisation de détergents tout-en-un,ajoutez du sel et du liquide de rinceage dans votre machine,et reglez le niveau de durete de I'eau et du liquide de rinceage à la position la plus BASSE.

ATTENTION!

La solubilité des détergents en tablettes issues de fabricants différents peut varier en fonction de la température et de la durée du cycle. Par conséquent, il n'est pas recommandé d'utiliser de tels détergents avec des programmes courts. Veuillez utiliser des détergents en poudre dans de tels programmes.

MISE EN GARDE

Si un problème, que vous n'avez jamais rencontreAAParavant, survient avec l'utilisation de ce type de détergents, contactez directement les fabricants de détergents.

UTILISATION DU LIQUIDE DE RINÇAGE

Le liquide de rinceage aide à secher la vaisse sans rayures ni taches. Le produit de rinceage est nécessaire pour des ustensiles sans taches et des verres brillants, et est automatiquement librependant la phase de rinceage à l'eau chaude.

Si le dosage du liquide de rincege est trop faible, des taches blanches resteront sur les verres et la vaisselle. Si le dosage du liquide de rincege est trop elevé, des taches bleu clair resteront sur les verres et la vaisselle.

ATTENTION!

N'utilise que du liquide de rincege destiné aux lave-vaisselle à usage domestique.

Évitez de replir le distributeur de liquide de rinceage avec du détermgent sous peine d'endommager le distributeur.

NOTE

Lorsque l'indicateur de liquide de rincege s'allume, le distributeur de liquide de rinceage contient suffisamment de produit de rinceage pour 2 à 3 programmes seulement. Lors de l'utilisation de détergents en tablettes, le liquide de rinceage n'est pas nécessaire.

REMPLISSAGE ET RÉGLAGE DU DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Fig. 67

1) Pour replir le compartment de liquide de rincege, ouvre le bouchon du distributeur de liquide de rincege (Fig.A).
2) Remplissez le compartment avec du liquide de rincege jusqu'au niveau MAX, puis fermez le bouchon. Veillez a ne pas trop replir le compartment de liquide de rincege et essuyez tout débordement.
3) Fermez le bouchon jusqu'à ce qu'il s'encliquête.

Pour modifier le niveau du liquide de rincege, suivez les étapes ci-dessous:

1) Allumez la machine et appuyez sur le bouton Extra sec pendant 3 secondes pour entrer dans le menu Paramétres : le niveau de durée de l'eau s'affiche à l'écran (SL1 correspond au réglage d'usine).
2) Appuyez sur le bouton Départ différé (+) pour passer au réglage du liquide de rincege (x:4correspond au réglage d'usine).
3) Ensuite, appuyez une fois sur le bouton Demi-charge et le niveau du liquide de rincege (par ex. r:4) commencerà clignoter.

4) Modifie le niveau du liquide de rincege en appuyant sur les boutons du Départ différé.

Le réglage d'usine correspond au niveau "4".

NOTE

Si la vaisselle ne s'est pas correctement ou est tachée, augmentez le niveau. Si des taches bleues apparaisent sur la vaisselle, diminuez le niveau.

Niveau	DOSE DE LIQUIDE DE RINÇAGE	INDICATEUR
1	Le liquide de rincege n'est pas distribué.	r:1 s'affiche à l'écran.
2	1 dose est distribuée.	r:2 s'affiche à l'écran.
3	2 doses sont distribuées.	r:3 s'affiche à l'écran.
4	3 doses sont distribuées.	r:4 s'affiche à l'écran.
5	4 doses sont distribuées.	r:5 s'affiche à l'écran.

5) Appuyez à nouveau sur le bouton Demi-charge pour sauvegarder le niveau souhaité : le niveau nouvellement sélectionné cessera de clignoter.
6) Quittez le menu des paramétres en appuyant sur le bouton Extra sec pendant 3 secondes ou éteignez l'appareil.

RÉSERVOIR DE SEL (POUR LES MODELES ÉQUIPÉS D'UN ADOUCISSEUR D'EAU)

Veuillez vérifier l'indicateur de Sel sur le bandeau de commande pour voir s'il y a suffisamment de sel adoucissant dans le lave-vaisselle. Le distributeur de sel doit être rempli de Sel chaque fois que l'indicateur d'avertissement de Sel s'affiche sur le bandeau de commande de votre machine.

REMPLISSAGE DU DISTRIBUTEUR DE SEL DU LAVEVAISSELLE

MISE EN GARDE

Les sels de cuisson et de table ne se dissolvent pas facilement dans l'eau. L'utilisation de ces types de sels endommagera le système d'adoucisseur d'eau de votre machine.

NOTE

Utilisez exclusivement du sel spécial pour lave-vaisselle pour adoucir l'eau. N'utilisez pas de sels à petit grain ou de type poudre qui sont facilement solubles. L'utilisation de tout autre type de sel peut endommager votre machine. Le fabricant n'est pas responsable des dommages résultat de l'utilisation du mauvais type de sel.

MISE EN GARDE

Le détergent pour lave-vaisselle risque d'endommager l'ensemble d'adoucisseur d'eau. Ne replissez pas le distributeur de sel avec du détergent pour lave-vaisselle.

MISE EN GARDE

Si I'eau de votre région est très douce et constamment inférieure à 5 gpg (9 °f), vous n'avez pas besoin d'ajouter du sel pour lave-vaisse.

Fig. 68

1) Pour replir le lave-vaiselle de sel, retirez d'abord le panier inférieur, puis ouvre le bouchon du distributeur de sel en le tournant dans le sens inverse des aiguilles d'une montre. (Fig. A-B)
2) Tout d'abord, remplissez le compartment avec 1 kg de sel et de l'eau (Fig. C) jusqu'àu niveau de débordement. Si disponible, utilisez l'entonnoir (Fig. D) fourni pour faciliter le remplissage.

3) Replacez le bouchon et fermez-le.

MISE EN GARDE

Si le Sel de l'adoucisseur a débordé et que vous ne démarrez pas la machine immédiatement, executez un programme de lavage court pour protégger notre machine contre la corrosion.

NOTE

Remplissez le distributeur de Sel avec de l'eau uniquement la première fois que vous remplissez le compartment à sel.

NOTE

Si le témoin du sel sur le bandeau de commande s'allume, replisssez à nouveau le distributeur de sel avec du sel.

MISE EN GARDE

Utilisez du sel adoucisseur spécialement concu pour etre utilisé dans les lavevaisselle.

INDICATEUR DE REMPLISSAGE DE SEL

MISE EN GARDE

Si levoyant de sel s'allume pendant un programme,attendez la fin du programme pour remplir le distributeur de sel avec du sel pour lave-vaisselle. Une fois le distributeur de sel rempli, l'indicateur de replissage peut encore etre allumé si la concentration en sel n'a pas encore atteint le niveau correct. Il s'eteindra lorsque la concentration correcte sera atteinte.

NOTE

L'indicateur de replissage de sel s'esti si vous avezprogramme le lave-vaiselle pour une durée de I'eau inférieure a 5 gpg (9^)

MISE EN GARDE

Avant de nettoyer ou d'effectuer l'entretien, éteignez l'appareil, débranchez la prise secteur et fermez le robinet d'eau. Notre lave-vaisse ne peut être réparé que par un agent de service autorisé.

MISE EN GARDE

Toutes les surfaces sont sujettes aux rayures. Le contact avec des produits de nettoyage inappropriés peut ALTERER ou décolorer toutes les surfaces.

MISE EN GARDE

Veillez à ce que le sol autour de votre lave vaisselle soit propre et sec pour éviter tout risque de blessure. Si vous n'utilise pas votre lave-vaisselle pendant une longue période, videz-le, nettoyez-le et laissez la porte entrouverte pour permettre à l'air de circuler.

N'utilisez pas de nettoyants abrasifs, de tampons à récurer ou de chiffons abrasifs pour nettoyer la porte du lavevaisselle sous peine de l'endommager. Le nettoyage de la machine à intervalles réguliers prolonge sa durée de vie.

L'huile et le calcaire peuvent s'accumuler dans la section de lavage de la machine. En cas d'accumulation d'huile et/ ou de calcaire, replissez le compartment à détergent sans charger de vaisselle dans l'appareil, sélectionnez un programme qui fonctionne à haute température et démarrez le lave-vaisselle. Si ce n'est pas suffisant, utilisez des agents nettoyants spéciaux disponibles dans le commerce.

Bras d'aspersion

Filtre

Joint

Pour nettoyer tous les résidus qui se sont accumulés dans les joints de porte, essuyez les joints régulierement à l'aide d'un chiffon humide.

Nettoyez l'appareil, le filtré et les bras d'aspersion au moins une fois par mois. Débranchez la machine et fermer le robinet d'arrivée d'eau avant de procédé à son nettoyage. N'utilise pas de matériel aux durs pour nettoyer la machine. Utilisez un produit de nettoyage doux et essuyez à l'aide d'un chiffon humide.

MATÉRIAU

Acier inoxydable

Utilisez un détergent en acier non abrasif et appliquez avec un chiffon doux non pelucheux. Pour faire dessortir l'éclat naturel, essuyez légèrement la surface avec un chiffon en microfibre imbibé d'eau, puis lustrer à l'aide d'une peau de chamois. Suivez toujours le grain de l'acier inoxydable.

Bandeau de commande

Essuyez avec un chiffon humide.

Paniers du lavevaisselle

Essuyez avec un chiffon humide.

Intérieur de la cuve

Essuyez l'intérieur, le bord de la porte et le joint en caoutchouc avec un chiffon humide. Si nécessaire, vaporisez un nettoyant menager sur le chiffon. Ne vaporisez pas directement sur la porte. Utilisez un nettoyant pour lave-vaisselle (suivez les instructions sur l'emballage) ou placez 1 tasse de vinaigre et 2 c.à.s. de bicarbonate de soude dans un recipient sur la grille du milieu et démarrez un cycle de lavage intensif.

Placer sous l'eau courante et utiliser un trombone ou similaire pour éliminer les résidus éventuellesment présents dans les orifices.

Nettoyez avec de l'eau et du savon. Pour les salissures difficiles à enlever ou les dépôts de calcium, utilisez une Brosse douce. N'utilisez pas de Brosse métallique ou de tampon à recycler.

Essuyez avec un chiffon humide. Utilisez de l'eau chaude savonneuse et une brosse à dents. En cas de moisissure ou de rouille, vaporiser avec 3% de peroxyde d'hydrogène.

BRAS D'ASPERSION

Les bras d'aspersion supérieur et inférieur peuvent être rétrés pour le nettoyage.

Vérifiez périodiquement si les orifices des bras d'aspersion supérieur et inférieur sont bouchés. Si vous constatze un colmatage, retirez les bras d'aspersion et nettoyez-les sous l'eau courante.

Les hélices doivent être nettoyées une fois par chaque année pour que l'apparéil fonctionne efficacement.

Pour retirer le bras d'aspersion inférieur :

1) Tirez le bras d'aspersion vers le haut (A, B).
2) Placer sous l'eau courante et utiliser un trombone ou similaire pour éliminer les résidus évientulement Presents dans les orifices.

Fig. 69
Fig. 70

Fig. 71

Pour retirer le bras d'aspersion supérieur :

1) Tournez son écrou vers la gauche (A, B).
2) Placer sous l'eau courante et utiliser un trombone ou similaire pour éliminer les résidus eventuellement présents dans les orifices.

Fig. 72
Fig. 73

Assurez-vous de bien serrer l'écrou lors de la réinstallation du bras d'aspersion supérieur.

FILTRE

Le cadre doit être nettoyé régulierement. Une'utilisation intensive peut nécessiter un nettoyage plus fréquent.

Vérifiez périodiquement s'il reste des déchets alimentaires sur les filtres à grosses mailles et à fines mailles. S'il reste des déchets alimentaires, retirez les filtres et nettoyez-les soignement sous l'eau courante.

Pour-retirer le filtré du lave-vaiselle, enlevez d'abord le panier inférieur et le bras d'aspersion inférieur.

a. Filtre à fines mailles
b. F literature a grosses mailles
c. Metal/Plastique

Fig. 74

ANOMALIE DE FONCTIONNEMENT CAUSE POSSIBLE REMÉDES
Le programme ne démarre pas.		Votre lave-vaisselle n'est pas branchéBranchez votre lave-vaisselle.
		Votre lave-vaisselle n'est pas allumé. Allumez votre lave-vaisselle en appuyant sur la touche Start/Pause.
		Fusible grillé. Vérifiez vos fusibles intéérieurs.
		Le robinet d'entrée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau.
		La porte de votre lave-vaisselle est ouverte. Fermez la porte du lave-vaisselle.
		Le tuyau d'entrée d'eau et les filtres la machine sont bouchés. Vérifiez le tuyau d'entrée d'eau et les filtres de la machine et assurez-vous qu'ils ne sont pas bouchés.
L'eau resté à l'intérieur de la machine		Le tuyau de vidange d'eau est bouché ou tordu. Vérifiez le tuyau de vidange, puis nettoyez-le ou éliminez les torsions éventuelles.
		Les filtres sont bouchés. Nettoyez les filtres.
		Le programme n'est pas encore terminé. Attende que le programme soit terminé.
La machine s'arrête pendant le lavage.		Panne de courant. Vérifiez l'alimentation secteur.
		Défaillance de l'entrée d'eau. Vérifiez le robinet d'arrivée d'eau.
Des bruits de secousse et de cognement sont émis pendant un cycle de lavage.		Le bras d'aspersion heute la vaisselle Déplacez ou retirez les articles qui dans le panier inférieur. bloquent le bras d'aspersion.
Déchets alimentaires encore Presents sur la vaisselle.		Articles mal rangés, l'eau n'atteint pas les articles concernés. Ne surchargez pas les paniers.
		Assiettes appuyées les ones contre les autres. Placez la vaisselle comme indiqué au chapitre relatif au chargement de votre lave-vaisselle.
		Utilisation d'une quantité insuffisante de détergent. Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes.
		Sélection du programme de lavage incorrect. Utilisez les informations du tableau des programmes pour sélectionner le programme qui convient le mistric.
		Bras d'aspersion obstrués par des déchets alimentaires. Nettoyez les orifices des bras d'aspersion à l'aide d'objets fins.
		Filtres ou pompe de vidange d'eau obstrués ou filtre mal placé. Vérifiez que le tuyau de vidange et les filtres sont correctement installés.
Il reste des taches blanchâtres sur la vaisselle.		Utilisation d'une quantité insuffisante de détergent. Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes. Augmenter le niveau du liquide de rincege et/ou de l'adoucisseur d'eau. Augmentez le niveau du liquide de rincege et/ou de l'adoucisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adoucisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adoucisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adouxisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege and/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege and/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege and/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege and/ou de L'adousisseur d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adoucisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de l'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege and/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege et/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege and/ou de L'adousisseur d'eau. Augmenter le niveau du liquide de rincege and/ou de L'adousisseur d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmenter le niveau du liquide d'eau. Augmented le nombre quantité insuffisante des filtres de la machine. Augmenter le nombre quantité de filtres de la machine. Augmenter le nombre quantité de filtres de la machine. Augmenter le nombre quantité de filtres de la machine. Augmenter le nombre quantité de filtres de la machine. Augmenter le nombre quantité de filtres de la machine. Augmenter le nombre quantité de filtres de la machine. Augmenter le nombre quantité de filtres de la machine. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air.Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. Augmenter le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le Nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantité de filtre d'air. AugmentER le nombre quantità de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de Filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre de l'adouisseur d'eau. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air.AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. Augmenter le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER leNombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantÀ de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de fiche d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'air. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die.AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. Augmenter le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le nombre quantà de filtre d'die. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air. AugmentER le titre d'air
ANOMALIE DE FONCTIONNEMENT CAUSE POSSIBLE		REMÈDES
La vaisse ne sèche pas.	L'options de séchage n'est pas sélectionnée.	Sélectionnez un programme avec une option de séchage
	Dosage du liquide de rinceage trop bas	Augmentez le réglage du dosage du liquide de rinceage.
Des taches de rouille se sont formées sur la vaisse.	La qualité de l'acier inoxydable de vaisse est insuffisante.	la N'utilise que des articles lavables au lave-vaisselle.
	Niveau élevé de sel dans l'eau de lavage.	Ajustez le niveau de durété de l'eau à l'aide du tableau de durété de l'eau.
	Le bouchon du compartment à sel n'est pas fermé correctement.	Vérifiez que le bouchon du compartment à sel est bien fermé.
	Trop de sel renversé dans le lave-vaisselle lors du replissage du compartment.	Utilisez l'enton Noir pour replir le compartment à sel afin d'éviter tout débordement.
	Mauvaise mise à la terre.	Consultez immédiatement un électricien qualifié.
Du détergent est encore présente dans le compartment du détergent.	Le détergent a été ajouté lorsque le compartment à détergent était encore humide.	Vérifiez que le compartment à détergent est sec avant utilisation.

AVERTISSEMENTS AUTOMATIQUES DE PANNE ET QUE FAIRE

CODE D'ERREUR PANNE POSSIBLE		QUE FAIRE
FF	Défaillance du système d'arrivée d'eau	Assurez-vous que le robinet d'arrivée d'eau est ouvert et que l'eau s'écoule
		Détachez le tuyau d'admission du robinet et nettoyez le filtre du tuyau.
		Si l'erreur persiste, contactez le service après-vente.
F5	Défaut du système de pression Contactez le service après-vente.
F3	Apport continu d'eau	Fermez le robinet et contactez le service après-vente.
F2	Problème d'évacuation de l'eau	Le tuyau d'évacuation de l'eau et les filtres peuvent être bouchés. Annulez le programme.
		Si l'erreur persiste, contactez le service après-vente.
F8	Défaut de chauffage Contactez le service après-vente.
F1	Débordement	Débranchez la machine et fermez le robinet d'arrivée d'eau. Contactez le service après-vente.
F7	Surchauffe	Contactez le service après-vente.
F9	Erreur de position du diviseur Contactez le service après-vente.
F6	Capteur de chaleur défectueux Contactez le service après-vente.
HI	Panne haute tension	Contactez le service après-vente.

1) Lorsque la machine n'est pas en service :

• Débranche la fiche et fermez le robinet.
• Laissez la porte légèrement ouverte pour éviter la formation d'odeurs.

2) Sélectionnez l'option de séchage pour éliminer les gouttelettes d'eau.
3) Placez correctement la vaiselle dans la machine pour obtenir les importantes performances en matière de consommation d'énergie, de lavage et de sechage. Veuillez consulter le tableau des programmes et de consommation pour plus d'informations.
4) Rincez la vaisse sale avant de la mesure au lavevaisselle.
5) N'utilisez le programme de rinceage que lorsque cela est nécessaire.
6) Ne placez pas la machine pres d'un réfrigerateur car elle atteindre des températures élevées.
7) Si la machine est située dans une zone à risque de gel, fermez le robinet, débranchez le tuyau d'entrée du robinet et vidangez complètement l'eau à l'intérieur du tuyau et de la machine.

Pour toute information sur la garantie et demande de service, contactez-nous:

Aux États-Unis: https://us.bertazzoni.com/more/support
