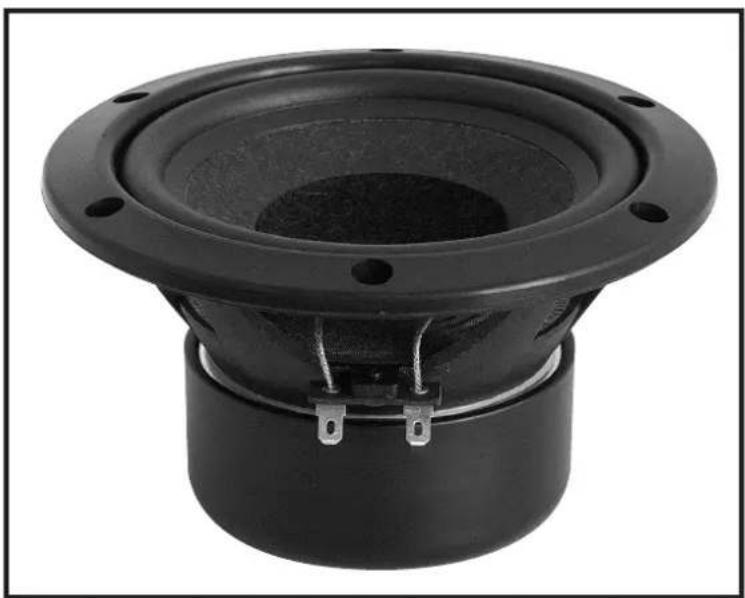

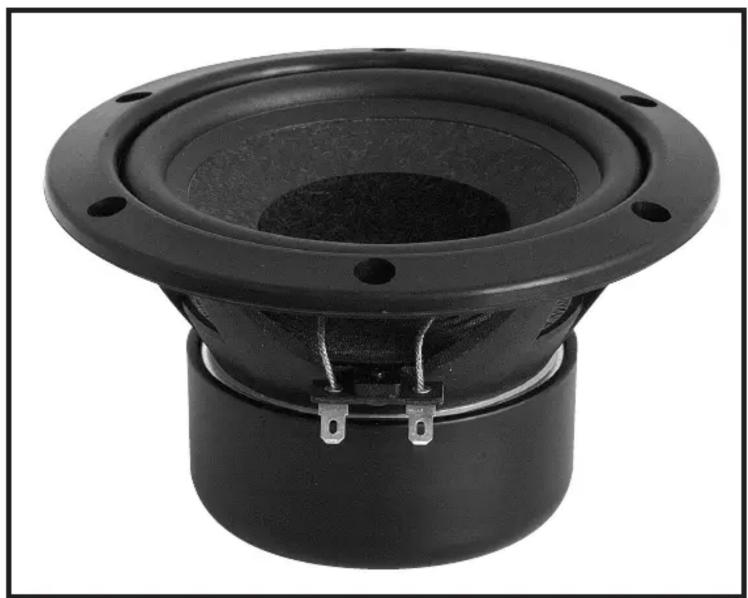

FW137 - Caisson de basses FOSTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (haut-parleur nu)
Marque	Fostex
Modèle	FW137
Diamètre du haut-parleur	55 mm
Impédance nominale	8 Ω
Fréquence de résonance (Fs)	55 Hz
Résistance continue (Re)	7,4 Ω
Inductance (Le)	0,067 mH
Facteur Q mécanique (Qms)	3,58
Facteur Q électrique (Qes)	0,57
Facteur Q total (Qts)	0,5
Masse mobile (Mms)	11,7 g
Force du champ magnétique (BL)	7,06 T/m
Volume équivalent (Vas)	10,202 L
Excursion linéaire (Xmax)	1 mm
Efficacité (η0)	0,24 %
Compliance (Cms)	0,0008 mm/N
Produit EBP	96,491
Surface du cône (Sd)	0,0095 m²
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité.
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes. Utiliser avec un amplificateur adapté.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de panne, remplacer l'ensemble.
Informations générales	Haut-parleur de graves destiné à être monté dans un caisson. Nécessite un amplificateur externe.

FOIRE AUX QUESTIONS - FW137 FOSTEX

Comment connecter le caisson de basses FW137 ?

Le FW137 est un haut-parleur nu. Connectez-le à un amplificateur externe via des câbles adaptés (fil de haut-parleur). Respectez la polarité (+ et -).

Quelle puissance d'amplificateur recommandez-vous ?

Bien que non spécifié, pour un usage domestique, un amplificateur délivrant entre 20 et 50 W RMS sous 8 Ω convient généralement. Évitez la saturation.

Comment régler la fréquence de coupure ?

Ce haut-parleur n'intègre pas de filtre. Utilisez un filtre passe-bas externe (ampli ou processeur) pour limiter les fréquences au-dessus de 100-150 Hz.

Où placer le caisson de basses pour un meilleur rendu ?

Placez le caisson près d'un mur ou dans un coin pour renforcer les graves. Évitez les obstacles devant le haut-parleur. Expérimentez la position pour un rendu équilibré.

Le FW137 peut-il être utilisé en voiture ?

Oui, mais assurez-vous que l'impédance (8 Ω) est compatible avec l'autoradio ou l'amplificateur. Un caisson adapté à l'habitacle est recommandé.

Quelles sont les dimensions exactes du haut-parleur ?

Le diamètre du cône est de 55 mm. Les dimensions hors tout ne sont pas fournies. Consultez la notice pour l'entraxe de fixation.

Comment entretenir le caisson de basses ?

Dépoussiérez régulièrement le cône avec un chiffon doux. Évitez l'humidité et les chocs. Stockez dans un endroit sec.

Le FW137 est-il compatible avec une enceinte close ou bass-reflex ?

Avec un Qts de 0,5, il convient aussi bien pour une enceinte close que bass-reflex. Pour un bass-reflex, calibrez l'évent selon les paramètres Thiele-Small.

Quelle est la sensibilité de ce haut-parleur ?

L'efficacité est de 0,24 %, ce qui correspond à une sensibilité très faible (environ 80 dB/1W/1m). Prévoyez un amplificateur puissant.

Que signifie le paramètre Qts ?

Le Qts (facteur de qualité total) est de 0,5. Il indique le comportement du haut-parleur en enceinte. Une valeur autour de 0,5 est polyvalente pour différents types de caissons.

MODE D'EMPLOI FW137 FOSTEX

a :	55 mm
Sd :	0.0095 m^2
Zn :	8 Ω
Fs :	55 Hz
Re :	7.4 Ω
Le :	0.067 mH
Qms :	3.58
Qes :	0.57
Qts :	0.5
Mms :	11.7 g
BL :	7.06 Telsa/m
Vas :	10.202 L
Xmax :	1 mm
Eff/η0 :	0.24 %
Cms :	0.0008 mm/N
EBP :	96.491
